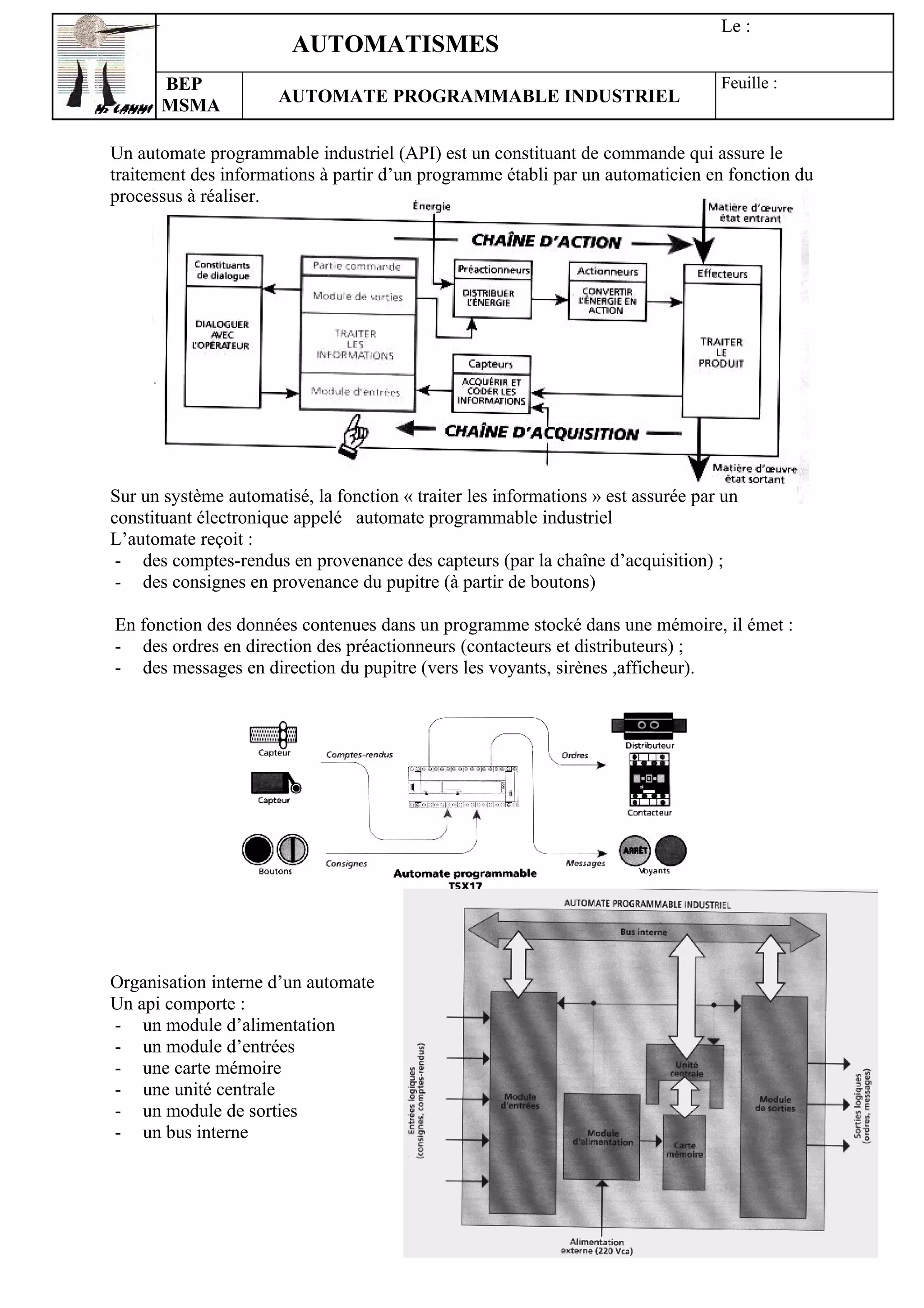

Un automate programmable industriel (API) est un constituant de commande qui assure le
traitement des informations à partir d’un programme établi par un automaticien en fonction du
processus à réaliser.
Sur un système automatisé, la fonction « traiter les informations » est assurée par un
constituant électronique appelé automate programmable industriel
L’automate reçoit :
- des comptes-rendus en provenance des capteurs (par la chaîne d’acquisition) ;
- des consignes en provenance du pupitre (à partir de boutons)
En fonction des données contenues dans un programme stocké dans une mémoire, il émet :
- des ordres en direction des préactionneurs (contacteurs et distributeurs) ;
- des messages en direction du pupitre (vers les voyants, sirènes ,afficheur).
Organisation interne d’un automate
Un api comporte :
- un module d’alimentation
- un module d’entrées
- une carte mémoire
- une unité centrale
- un module de sorties
- un bus interne
2. Le :
AUTOMATISMES
BEP Feuille :
MSMA AUTOMATE PROGRAMMABLE INDUSTRIEL
• Le module d’entrées permet à l’unité centrale de l’API de recevoir les
informations logique en provenance des capteurs et boutons du pupitre reliés à
l’API
• Le module de sorties permet à l’unité centrale de l’API d’émettre des ordres de
type logique et de nature électrique en direction des préactionneurs de la partie
opérative ou des voyants du pupitre.
RACCORDEMENT ENTRE LA PARTIE OPERATIVE ET LA PARTIE COMMANDE
Pour qu’un courant circule au travers d’une charge , il faut (circuit sans protection) :
- Une source de tension
- Un élément de contrôle de la circulation du courant (ex : contact à établissement de
circuit s )
- Une charge à alimentation (ex : bobine KA)
- Des connecteurs permettant de relier les différents constituants par des fils.
-
