Le document traite de la représentation et de l'élaboration des schémas électriques, en mettant l'accent sur les différents types de schémas nécessaires pour constituer un dossier complet. Il précise également les règles de repérage alphanumérique afin d'assurer une identification claire des circuits et dispositifs, tout en soulignant l'importance de la sécurité électrique selon les normes en vigueur. Enfin, il aborde la protection des personnes et des biens dans la conception des circuits de commande.

1. Les schémas électriques
Représentation des schémas électriq
ues
Élaboration des schémas électriques

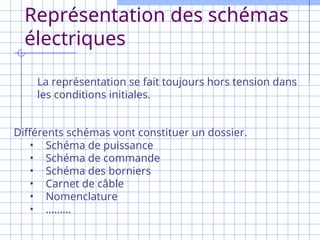

2. Représentation des schémas
électriques
La représentation se fait toujours hors tension dans
les conditions initiales.
Différents schémas vont constituer un dossier.
• Schéma de puissance
• Schéma de commande
• Schéma des borniers
• Carnet de câble
• Nomenclature
• ………

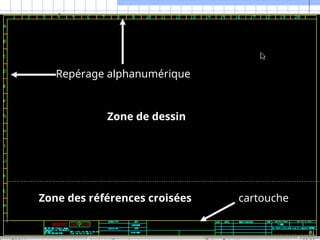

3. Repérage alphanumérique
cartouche
Zone de dessin
Zone des références croisées

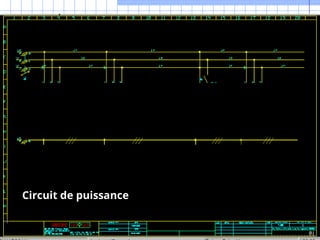

4. Circuit de puissance

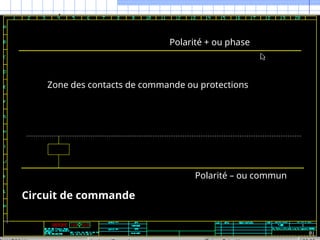

5. Circuit de commande
Polarité + ou phase
Polarité – ou commun
Zone des contacts de commande ou protections

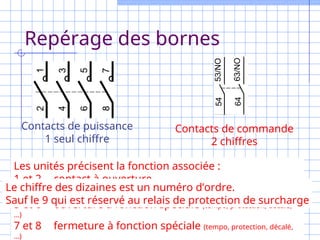

6. Repérage des bornes
Contacts de puissance
1 seul chiffre
Contacts de commande
2 chiffres
Les unités précisent la fonction associée :
1 et 2 contact à ouverture
3 et 4 contact à fermeture
5 et 6 ouverture à fonction spéciale (tempo, protection, décalé,
…)
7 et 8 fermeture à fonction spéciale (tempo, protection, décalé,
…)
Le chiffre des dizaines est un numéro d’ordre.
Sauf le 9 qui est réservé au relais de protection de surcharge

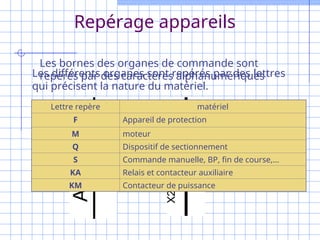

7. Les bornes des organes de commande sont
repérés par des caractères alphanumériques
X1
X2
Les différents organes sont repérés par des lettres
qui précisent la nature du matériel.
Lettre repère matériel
F Appareil de protection
M moteur
Q Dispositif de sectionnement
S Commande manuelle, BP, fin de course,…
KA Relais et contacteur auxiliaire
KM Contacteur de puissance
Repérage appareils

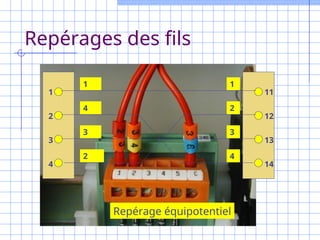

8. Repérages des fils
1
2
3
4
11
12
13
14
Repérage équipotentiel
1
2
3
4
1
4
3
2

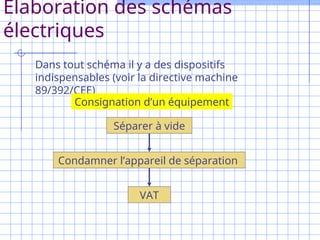

9. Élaboration des schémas
électriques
Dans tout schéma il y a des dispositifs
indispensables (voir la directive machine
89/392/CEE)
Consignation d’un équipement
Séparer à vide
Condamner l’appareil de séparation
VAT

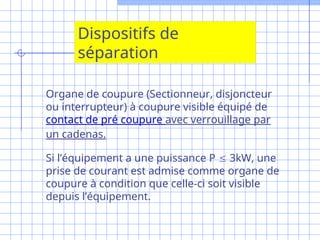

10. Dispositifs de
séparation
Organe de coupure (Sectionneur, disjoncteur
ou interrupteur) à coupure visible équipé de
contact de pré coupure avec verrouillage par
un cadenas.
Si l’équipement a une puissance P  3kW, une
prise de courant est admise comme organe de
coupure à condition que celle-ci soit visible
depuis l’équipement.

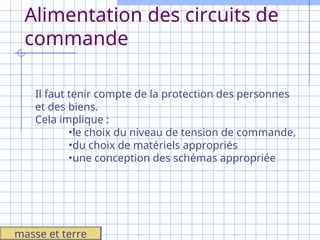

11. Alimentation des circuits de
commande
Il faut tenir compte de la protection des personnes
et des biens.
Cela implique :
•le choix du niveau de tension de commande,
•du choix de matériels appropriés
•une conception des schémas appropriée
masse et terre

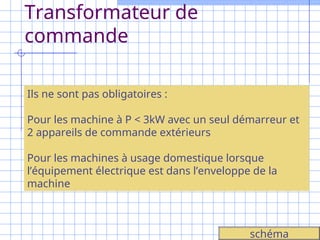

12. Transformateur de
commande
Ils ne sont pas obligatoires :
Pour les machine à P < 3kW avec un seul démarreur et
2 appareils de commande extérieurs
Pour les machines à usage domestique lorsque
l’équipement électrique est dans l’enveloppe de la
machine
schéma

13. FIN
Jean-François Ansoud et Daniel Falconnier Lycée du Val de Saône 01606 Trévoux
Bibliographie :
Schémas électriques des machines industrielles et sécurité INRS ED 581
Fiche pratique de sécurité INRS ED 46
Normes NF C03-201 à C03-213 et EN 60204-1
Divers articles de la revue J3E
