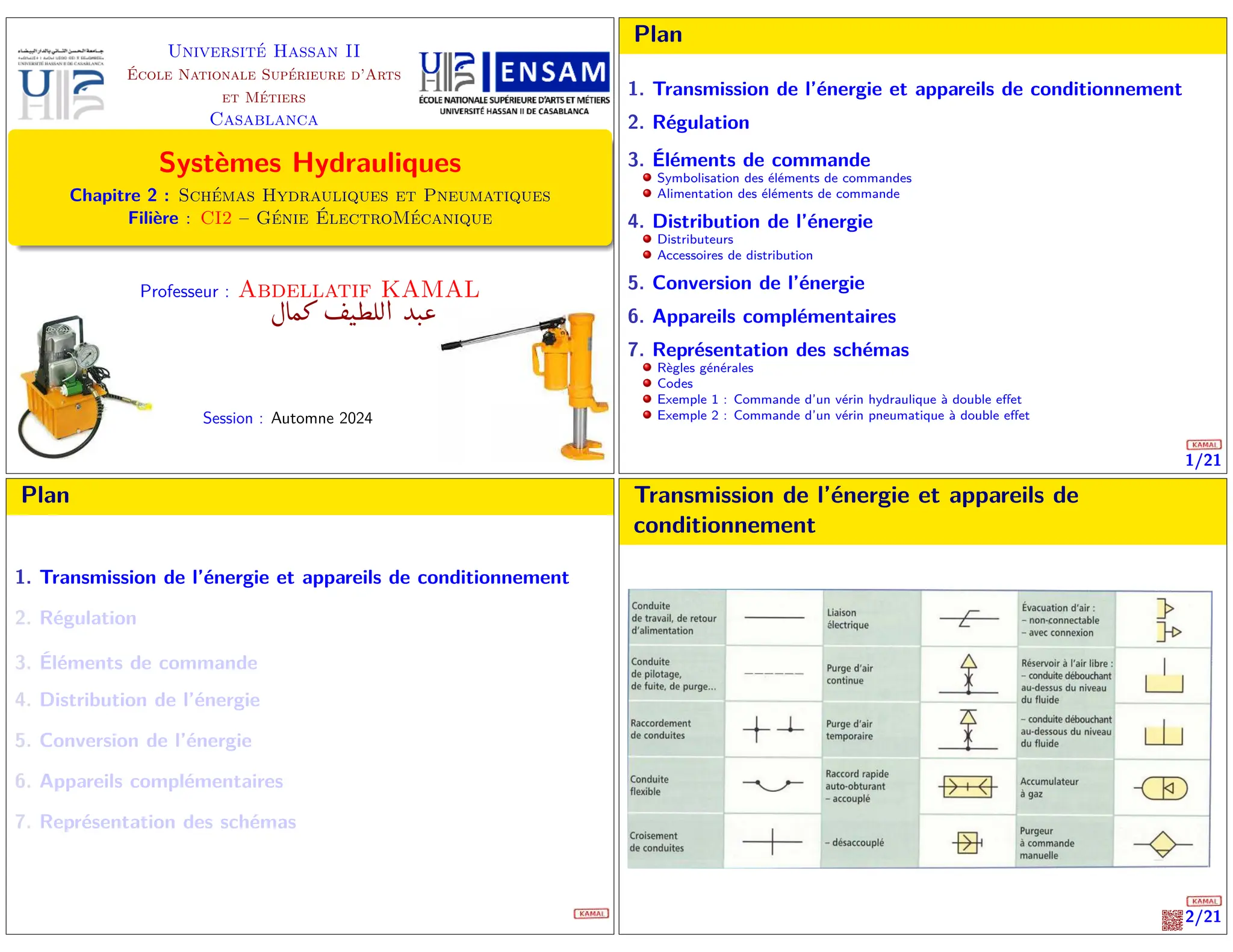

- 1. Université Hassan II ÉcoleNationale Supérieure d’Arts et Métiers Casablanca Systèmes Hydrauliques Chapitre 2 : Schémas Hydrauliques et Pneumatiques Filière : CI2 – Génie ÉlectroMécanique Professeur : Abdellatif KAMAL ÈAÒ» J¢ÊË@ YJ.« Session : Automne 2024 1/21 Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande Symbolisation des éléments de commandes Alimentation des éléments de commande 4. Distribution de l’énergie Distributeurs Accessoires de distribution 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas Règles générales Codes Exemple 1 : Commande d’un vérin hydraulique à double effet Exemple 2 : Commande d’un vérin pneumatique à double effet Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas 2/21 Transmission de l’énergie et appareils de conditionnement

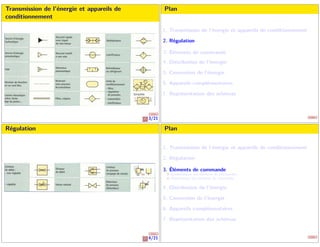

- 2. 3/21 Transmission de l’énergieet appareils de conditionnement Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas 4/21 Régulation Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande Symbolisation des éléments de commandes Alimentation des éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas

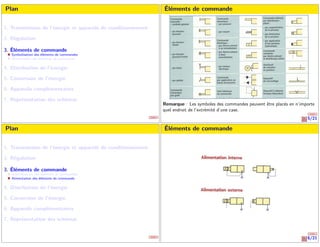

- 3. Plan 1. Transmission del’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande Symbolisation des éléments de commandes Alimentation des éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas 5/21 Éléments de commande Remarque : Les symboles des commandes peuvent être placés en n’importe quel endroit de l’extrémité d’une case. Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande Symbolisation des éléments de commandes Alimentation des éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas 6/21 Éléments de commande

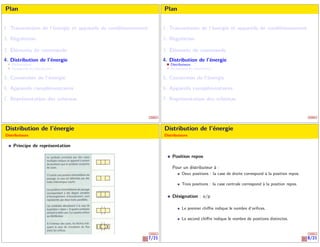

- 4. Plan 1. Transmission del’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie Distributeurs Accessoires de distribution 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie Distributeurs Accessoires de distribution 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas 7/21 Distribution de l’énergie Distributeurs Principe de représentation 8/21 Distribution de l’énergie Distributeurs Position repos Pour un distributeur à : Deux positions : la case de droite correspond à la position repos. Trois positions : la case centrale correspond à la position repos. Désignation : o/p Le premier chiffre indique le nombre d’orifices. Le second chiffre indique le nombre de positions distinctes.

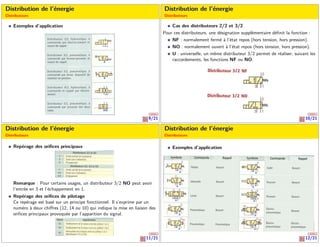

- 5. 9/21 Distribution de l’énergie Distributeurs Exemplesd’application 10/21 Distribution de l’énergie Distributeurs Cas des distributeurs 2/2 et 3/2 Pour ces distributeurs, une désignation supplémentaire définit la fonction : NF : normalement fermé à l’état repos (hors tension, hors pression). NO : normalement ouvert à l’état repos (hors tension, hors pression). U : universelle, un même distributeur 3/2 permet de réaliser, suivant les raccordements, les fonctions NF ou NO. 11/21 Distribution de l’énergie Distributeurs Repérage des orifices principaux Remarque : Pour certains usages, un distributeur 3/2 NO peut avoir l’entrée en 3 et l’échappement en 1. Repérage des orifices de pilotage Ce repérage est basé sur un principe fonctionnel. Il s’exprime par un numéro à deux chiffres (12, 14 ou 10) qui indique la mise en liaison des orifices principaux provoquée par l’apparition du signal. 12/21 Distribution de l’énergie Distributeurs Exemples d’application

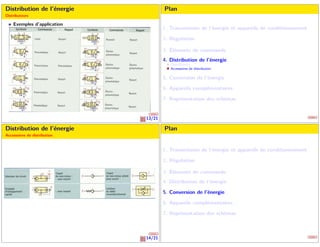

- 6. 13/21 Distribution de l’énergie Distributeurs Exemplesd’application Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie Distributeurs Accessoires de distribution 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas 14/21 Distribution de l’énergie Accessoires de distribution Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas

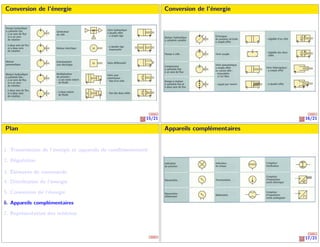

- 7. 15/21 Conversion de l’énergie 16/21 Conversionde l’énergie Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas 17/21 Appareils complémentaires

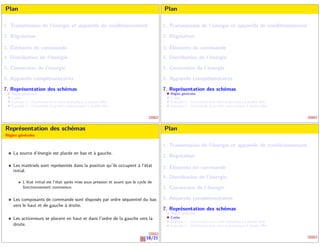

- 8. Plan 1. Transmission del’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas Règles générales Codes Exemple 1 : Commande d’un vérin hydraulique à double effet Exemple 2 : Commande d’un vérin pneumatique à double effet Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas Règles générales Codes Exemple 1 : Commande d’un vérin hydraulique à double effet Exemple 2 : Commande d’un vérin pneumatique à double effet 18/21 Représentation des schémas Règles générales La source d’énergie est placée en bas et à gauche. Les matériels sont représentés dans la position qu’ils occupent à l’état initial. L’état initial est l’état après mise sous pression et avant que le cycle de fonctionnement commence. Les composants de commande sont disposés par ordre séquentiel du bas vers le haut et de gauche à droite. Les actionneurs se placent en haut et dans l’ordre de la gauche vers la droite. Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas Règles générales Codes Exemple 1 : Commande d’un vérin hydraulique à double effet Exemple 2 : Commande d’un vérin pneumatique à double effet

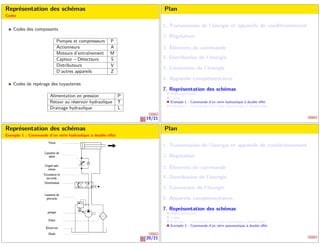

- 9. 19/21 Représentation des schémas Codes Codesdes composants Pompes et compresseurs P Actionneurs A Moteurs d’entraînement M Capteur – Détecteurs S Distributeurs V D’autres appareils Z Codes de repérage des tuyauteries Alimentation en pression P Retour au réservoir hydraulique T Drainage hydraulique L Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas Règles générales Codes Exemple 1 : Commande d’un vérin hydraulique à double effet Exemple 2 : Commande d’un vérin pneumatique à double effet 20/21 Représentation des schémas Exemple 1 : Commande d’un vérin hydraulique à double effet Plan 1. Transmission de l’énergie et appareils de conditionnement 2. Régulation 3. Éléments de commande 4. Distribution de l’énergie 5. Conversion de l’énergie 6. Appareils complémentaires 7. Représentation des schémas Règles générales Codes Exemple 1 : Commande d’un vérin hydraulique à double effet Exemple 2 : Commande d’un vérin pneumatique à double effet

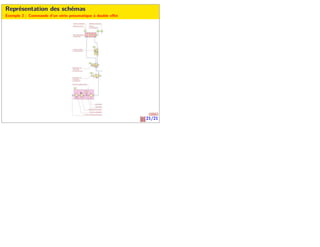

- 10. 21/21 Représentation des schémas Exemple2 : Commande d’un vérin pneumatique à double effet
