Les postes de transformation MT/BT relient des réseaux de différentes tensions et sont classés selon leurs fonctions et modes d'alimentation. Ils sont utilisés pour distribuer de l'énergie aux abonnés, tant en basse qu'en moyenne tension, avec diverses configurations de comptage. Des normes de sécurité et d'équipements spécifiques régissent leur construction et leur fonctionnement pour assurer la continuité et la sécurité de l'approvisionnement électrique.

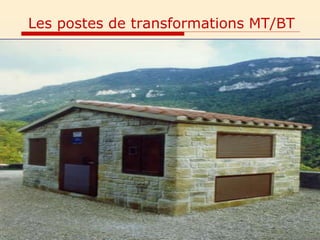

1. Les postes de transformations MT/BT

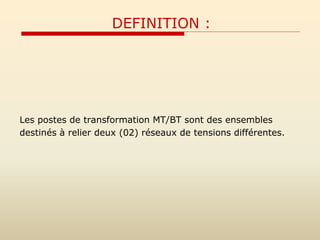

2. DEFINITION :
Les postes de transformation MT/BT sont des ensembles
destinés à relier deux (02) réseaux de tensions différentes.

3. Classement des postes MT/BT :
Les postes sont classés selon:
 Leurs fonctions
 Leurs modes d’alimentation
 Leurs le mode de comptage

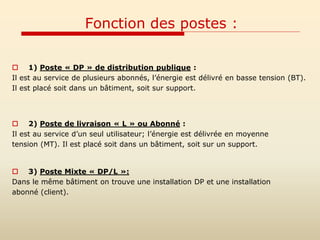

4. Fonction des postes :
 1) Poste « DP » de distribution publique :
Il est au service de plusieurs abonnés, l’énergie est délivré en basse tension (BT).
Il est placé soit dans un bâtiment, soit sur support.
 2) Poste de livraison « L » ou Abonné :
Il est au service d’un seul utilisateur; l’énergie est délivrée en moyenne
tension (MT). Il est placé soit dans un bâtiment, soit sur un support.

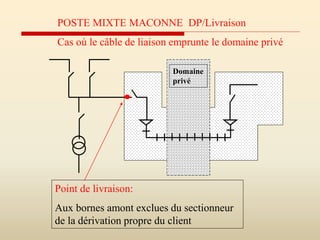

 3) Poste Mixte « DP/L »:
Dans le même bâtiment on trouve une installation DP et une installation
abonné (client).

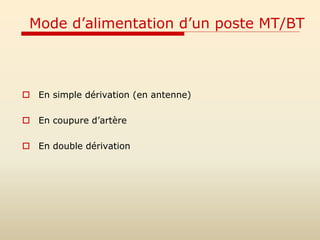

5. Mode d’alimentation d’un poste MT/BT
 En simple dérivation (en antenne)
 En coupure d’artère
 En double dérivation

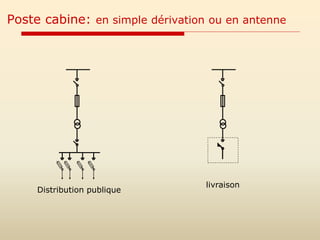

6. Poste cabine: en simple dérivation ou en antenne
Distribution publique
livraison

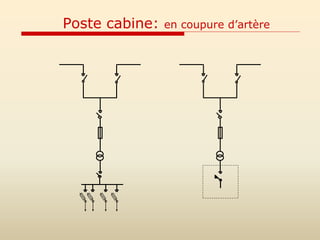

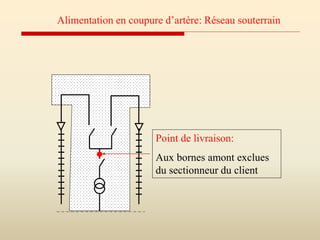

7. Poste cabine: en coupure d’artère

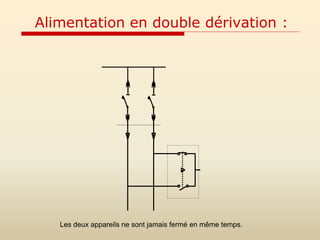

8. Alimentation en double dérivation :
Les deux appareils ne sont jamais fermé en même temps.

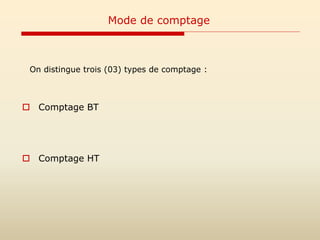

9.  Comptage BT
 Comptage HT
Mode de comptage
On distingue trois (03) types de comptage :

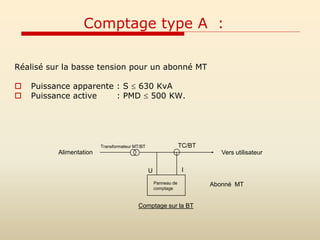

10. Réalisé sur la basse tension pour un abonné MT
 Puissance apparente : S  630 KvA
 Puissance active : PMD  500 KW.
TC/BT
Alimentation
Transformateur MT/BT
Panneau de
comptage

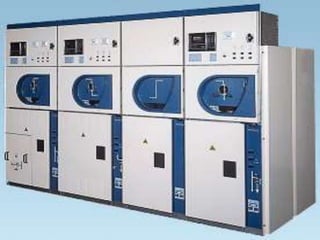

Comptage sur la BT
U I
Vers utilisateur
Abonné MT
Comptage type A :

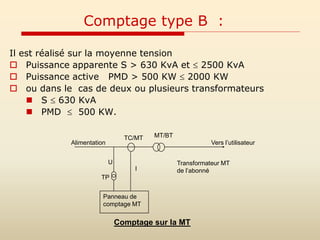

11. Il est réalisé sur la moyenne tension
 Puissance apparente S > 630 KvA et  2500 KvA
 Puissance active PMD > 500 KW  2000 KW
 ou dans le cas de deux ou plusieurs transformateurs
 S  630 KvA
 PMD  500 KW.
Comptage sur la MT
Alimentation
Panneau de
comptage MT
TP
I
Vers l’utilisateur
Transformateur MT
de l’abonné
U
TC/MT MT/BT
Comptage type B :

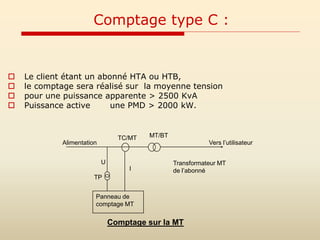

12.  Le client étant un abonné HTA ou HTB,
 le comptage sera réalisé sur la moyenne tension
 pour une puissance apparente > 2500 KvA
 Puissance active une PMD > 2000 kW.
Comptage type C :
Comptage sur la MT
Alimentation
Panneau de
comptage MT
TP
I
Vers l’utilisateur
Transformateur MT
de l’abonné
U
TC/MT MT/BT

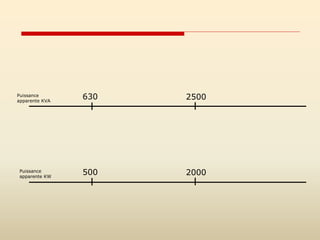

13. Puissance
apparente KVA
630 2500
Puissance
apparente KW
500 2000

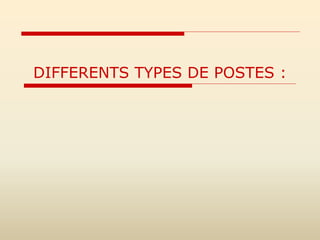

14. DIFFERENTS TYPES DE POSTES :

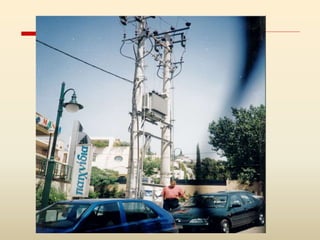

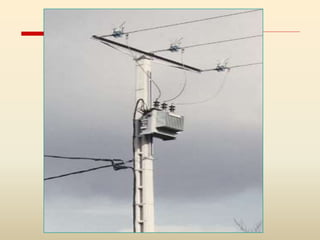

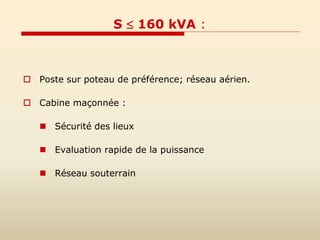

15. S  160 kVA :

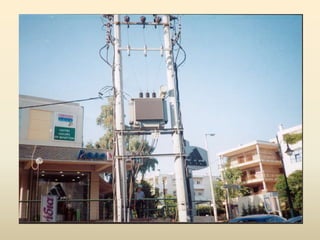

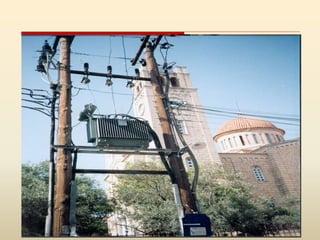

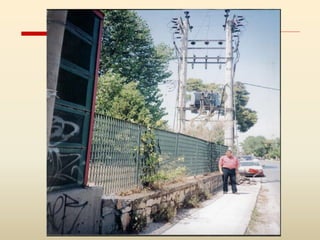

 Poste sur poteau de préférence; réseau aérien.

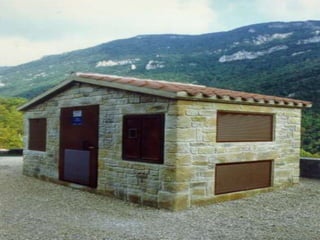

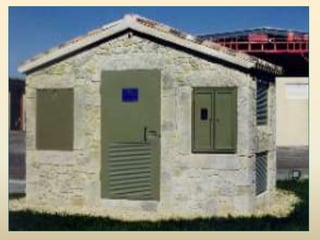

 Cabine maçonnée :
 Sécurité des lieux
 Evaluation rapide de la puissance
 Réseau souterrain

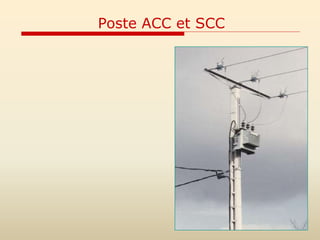

16. Poste ACC et SCC

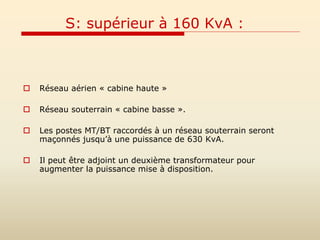

17. S: supérieur à 160 KvA :
 Réseau aérien « cabine haute »
 Réseau souterrain « cabine basse ».
 Les postes MT/BT raccordés à un réseau souterrain seront
maçonnés jusqu’à une puissance de 630 KvA.
 Il peut être adjoint un deuxième transformateur pour
augmenter la puissance mise à disposition.

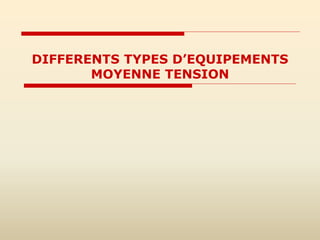

18. DIFFERENTS TYPES D’EQUIPEMENTS
MOYENNE TENSION

19. A) Type « ouvert » :
 Les différents éléments des circuits (schéma et position des
organes de sectionnement) sont visibles de l’extérieur.
 L’isolement est l’air environnant (distances minimales à
respecter),
 les organes vitaux ne sont pas à l’abri :
 Des chocs venant de l’extérieur,
 De l’action d’agents extérieurs.
 L’opérateur doit assurer sa propre sécurité lorsqu’il effectue
 Les opérations normales d’exploitation,
 Les opérations de sécurité.
Remarque : L’appareillage « DRARIA 703. 30 Kv » permet
d’assurer la sécurité de l’opérateur à l’aide d’un système de
verrouillage mécanique.

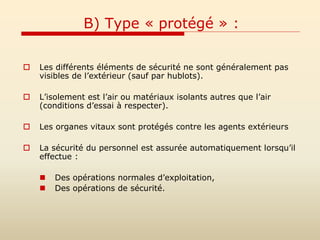

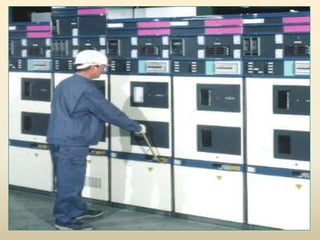

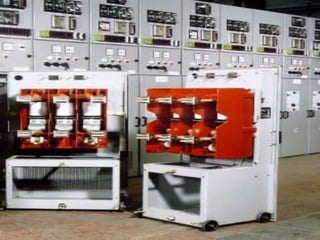

20. B) Type « protégé » :
 Les différents éléments de sécurité ne sont généralement pas
visibles de l’extérieur (sauf par hublots).
 L’isolement est l’air ou matériaux isolants autres que l’air
(conditions d’essai à respecter).
 Les organes vitaux sont protégés contre les agents extérieurs
 La sécurité du personnel est assurée automatiquement lorsqu’il
effectue :
 Des opérations normales d’exploitation,
 Des opérations de sécurité.

21. IDEES DIRECTRICES CONCERNANT
L’EQUIPEMENT ELECTRIQUE :

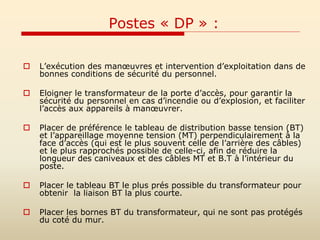

22. Postes « DP » :
 L’exécution des manœuvres et intervention d’exploitation dans de
bonnes conditions de sécurité du personnel.
 Eloigner le transformateur de la porte d’accès, pour garantir la
sécurité du personnel en cas d’incendie ou d’explosion, et faciliter
l’accès aux appareils à manœuvrer.
 Placer de préférence le tableau de distribution basse tension (BT)
et l’appareillage moyenne tension (MT) perpendiculairement à la
face d’accès (qui est le plus souvent celle de l’arrière des câbles)
et le plus rapprochés possible de celle-ci, afin de réduire la
longueur des caniveaux et des câbles MT et B.T à l’intérieur du
poste.
 Placer le tableau BT le plus prés possible du transformateur pour
obtenir la liaison BT la plus courte.
 Placer les bornes BT du transformateur, qui ne sont pas protégés
du coté du mur.

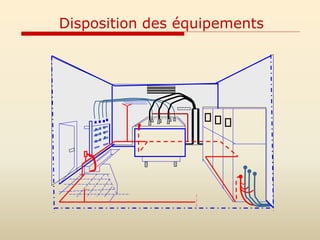

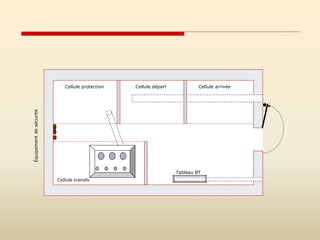

23. Disposition des équipements

24. Cellule transfo
Cellule arrivée
Cellule départ
Cellule protection
Tableau BT
Équipement
de
sécurité

25. Implantation :
L’emplacement du poste doit être choisi afin de permettre :
 Un accès facile et permanent ( de préférence en bordure de voie
publique)
 La manutention aisée de tous les éléments et en particulier le
transformateur.
 De mettre le transformateur à l’abri des inondations ( + 0.20 m
au dessous des plus hautes eaux ).
 L’emplacement est aussi choisi en tenant compte des nécessités
d’exploitation, des possibilités d’évolution de la puissance
demandée et du cadre d’environnement.
 Le poste doit être situé au centre de gravité électrique et non
systématiquement au centre de la zone à desservir.

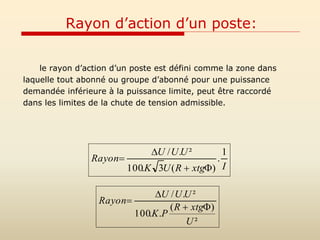

26. Rayon d’action d’un poste:
le rayon d’action d’un poste est défini comme la zone dans
laquelle tout abonné ou groupe d’abonné pour une puissance
demandée inférieure à la puissance limite, peut être raccordé
dans les limites de la chute de tension admissible.
I
xtg
R
U
K
U
U
U
Rayon
1
.
)
(
3
.
100
²
.
/




²
)
(
.
.
100
²
.
/
U
xtg
R
P
K
U
U
U
Rayon





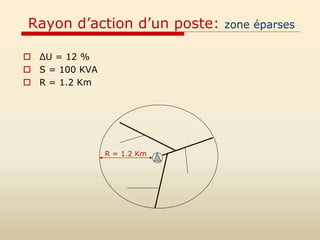

27. Rayon d’action d’un poste: zone éparses
 ΔU = 12 %
 S = 100 KVA
 R = 1.2 Km
R = 1.2 Km

28. Rayon d’action d’un poste: zone rurale
 ΔU = 12 %
 S = 100 KVA
 R = 0.6 Km
R = 0.6 Km

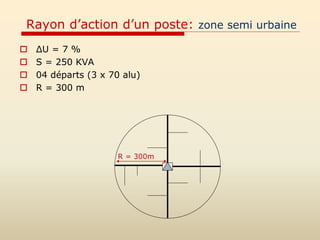

29. Rayon d’action d’un poste: zone semi urbaine
 ΔU = 7 %
 S = 250 KVA
 04 départs (3 x 70 alu)
 R = 300 m
R = 300m

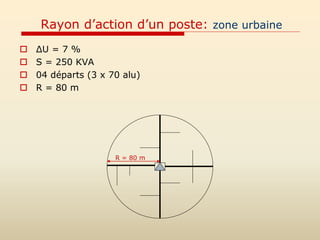

30. Rayon d’action d’un poste: zone urbaine
 ΔU = 7 %
 S = 250 KVA
 04 départs (3 x 70 alu)
 R = 80 m
R = 80 m

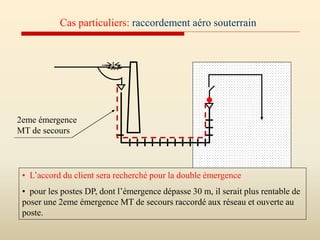

31. Cas particuliers: raccordement aéro souterrain
• L’accord du client sera recherché pour la double émergence
• pour les postes DP, dont l’émergence dépasse 30 m, il serait plus rentable de
poser une 2eme émergence MT de secours raccordé aux réseau et ouverte au
poste.
2eme émergence
MT de secours

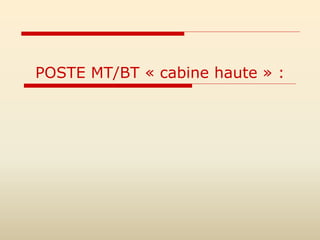

32. POSTE MT/BT « cabine haute » :

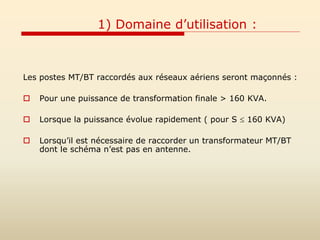

33. 1) Domaine d’utilisation :
Les postes MT/BT raccordés aux réseaux aériens seront maçonnés :
 Pour une puissance de transformation finale > 160 KVA.
 Lorsque la puissance évolue rapidement ( pour S  160 KVA)
 Lorsqu’il est nécessaire de raccorder un transformateur MT/BT
dont le schéma n’est pas en antenne.

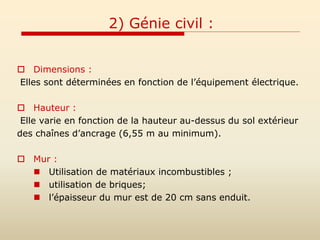

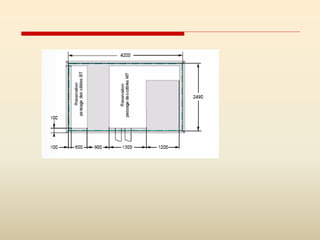

35. 2) Génie civil :
 Dimensions :
Elles sont déterminées en fonction de l’équipement électrique.
 Hauteur :
Elle varie en fonction de la hauteur au-dessus du sol extérieur
des chaînes d’ancrage (6,55 m au minimum).
 Mur :
 Utilisation de matériaux incombustibles ;
 utilisation de briques;
 l’épaisseur du mur est de 20 cm sans enduit.

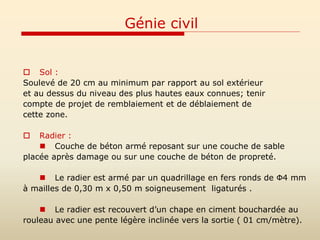

36. Génie civil
 Sol :
Soulevé de 20 cm au minimum par rapport au sol extérieur
et au dessus du niveau des plus hautes eaux connues; tenir
compte de projet de remblaiement et de déblaiement de
cette zone.
 Radier :
 Couche de béton armé reposant sur une couche de sable
placée après damage ou sur une couche de béton de propreté.
 Le radier est armé par un quadrillage en fers ronds de Ф4 mm
à mailles de 0,30 m x 0,50 m soigneusement ligaturés .
 Le radier est recouvert d’un chape en ciment bouchardée au
rouleau avec une pente légère inclinée vers la sortie ( 01 cm/mètre).

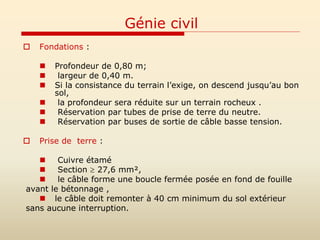

37. Génie civil
 Fondations :
 Profondeur de 0,80 m;
 largeur de 0,40 m.
 Si la consistance du terrain l’exige, on descend jusqu’au bon
sol,
 la profondeur sera réduite sur un terrain rocheux .
 Réservation par tubes de prise de terre du neutre.
 Réservation par buses de sortie de câble basse tension.
 Prise de terre :
 Cuivre étamé
 Section  27,6 mm²,
 le câble forme une boucle fermée posée en fond de fouille
avant le bétonnage ,
 le câble doit remonter à 40 cm minimum du sol extérieur
sans aucune interruption.

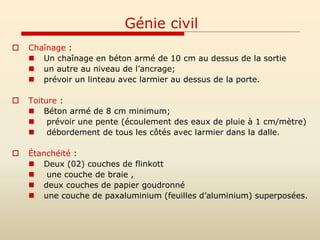

38. Génie civil
 Chaînage :
 Un chaînage en béton armé de 10 cm au dessus de la sortie
 un autre au niveau de l’ancrage;
 prévoir un linteau avec larmier au dessus de la porte.
 Toiture :
 Béton armé de 8 cm minimum;
 prévoir une pente (écoulement des eaux de pluie à 1 cm/mètre)
 débordement de tous les côtés avec larmier dans la dalle.
 Étanchéité :
 Deux (02) couches de flinkott
 une couche de braie ,
 deux couches de papier goudronné
 une couche de paxaluminium (feuilles d’aluminium) superposées.

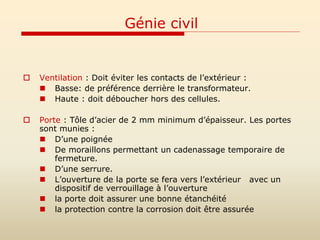

39. Génie civil

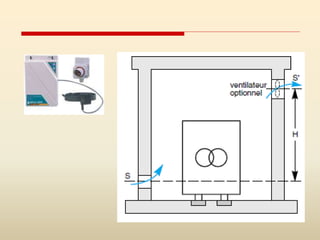

 Ventilation : Doit éviter les contacts de l’extérieur :
 Basse: de préférence derrière le transformateur.
 Haute : doit déboucher hors des cellules.
 Porte : Tôle d’acier de 2 mm minimum d’épaisseur. Les portes
sont munies :
 D’une poignée
 De moraillons permettant un cadenassage temporaire de
fermeture.
 D’une serrure.
 L’ouverture de la porte se fera vers l’extérieur avec un
dispositif de verrouillage à l’ouverture
 la porte doit assurer une bonne étanchéité
 la protection contre la corrosion doit être assurée

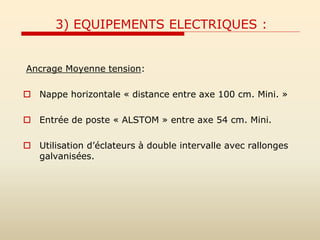

40. 3) EQUIPEMENTS ELECTRIQUES :
Ancrage Moyenne tension:
 Nappe horizontale « distance entre axe 100 cm. Mini. »
 Entrée de poste « ALSTOM » entre axe 54 cm. Mini.
 Utilisation d’éclateurs à double intervalle avec rallonges
galvanisées.

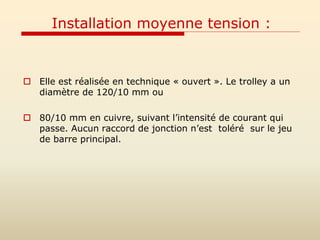

41. Installation moyenne tension :
 Elle est réalisée en technique « ouvert ». Le trolley a un
diamètre de 120/10 mm ou
 80/10 mm en cuivre, suivant l’intensité de courant qui
passe. Aucun raccord de jonction n’est toléré sur le jeu
de barre principal.

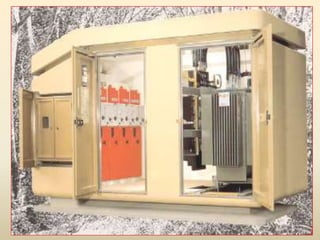

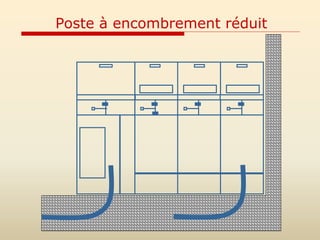

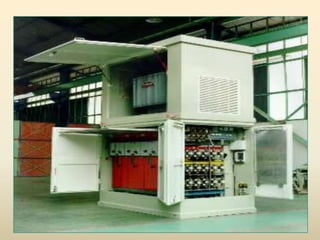

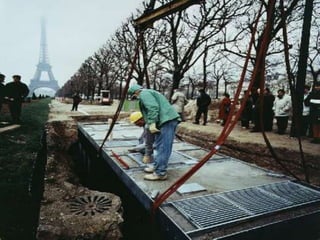

42. Poste à encombrement réduit

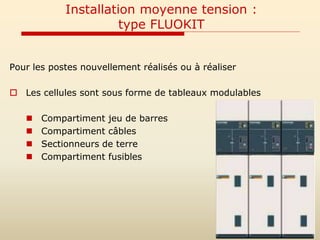

43. Installation moyenne tension :
type FLUOKIT
Pour les postes nouvellement réalisés ou à réaliser
 Les cellules sont sous forme de tableaux modulables
 Compartiment jeu de barres
 Compartiment câbles
 Sectionneurs de terre
 Compartiment fusibles

44. type FLUOKIT

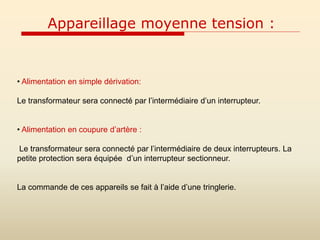

45. Appareillage moyenne tension :
• Alimentation en simple dérivation:
Le transformateur sera connecté par l’intermédiaire d’un interrupteur.
• Alimentation en coupure d’artère :
Le transformateur sera connecté par l’intermédiaire de deux interrupteurs. La
petite protection sera équipée d’un interrupteur sectionneur.
La commande de ces appareils se fait à l’aide d’une tringlerie.

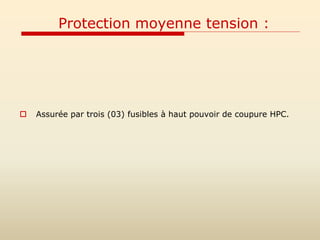

46. Protection moyenne tension :
 Assurée par trois (03) fusibles à haut pouvoir de coupure HPC.

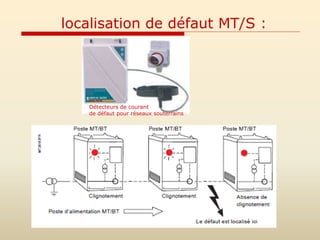

47. localisation de défaut MT/S :
Détecteurs de courant
de défaut pour réseaux souterrains

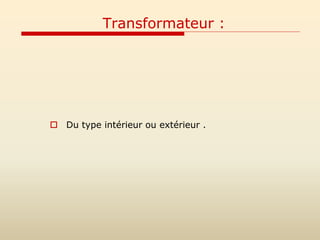

48. Transformateur :
 Du type intérieur ou extérieur .

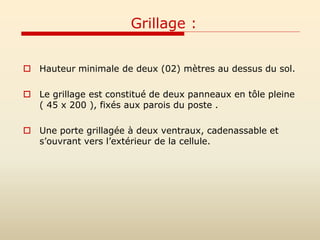

49. Grillage :
 Hauteur minimale de deux (02) mètres au dessus du sol.
 Le grillage est constitué de deux panneaux en tôle pleine
( 45 x 200 ), fixés aux parois du poste .
 Une porte grillagée à deux ventraux, cadenassable et
s’ouvrant vers l’extérieur de la cellule.

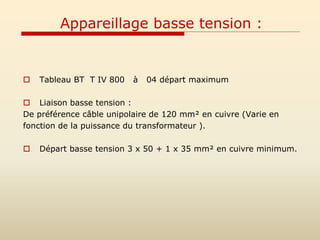

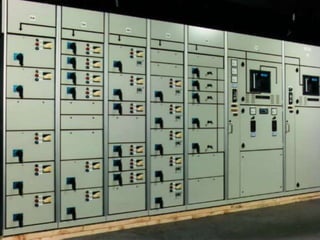

50. Appareillage basse tension :
 Tableau BT T IV 800 à 04 départ maximum
 Liaison basse tension :
De préférence câble unipolaire de 120 mm² en cuivre (Varie en
fonction de la puissance du transformateur ).
 Départ basse tension 3 x 50 + 1 x 35 mm² en cuivre minimum.

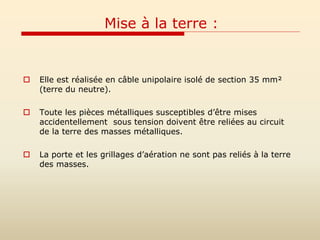

51. Mise à la terre :
 Elle est réalisée en câble unipolaire isolé de section 35 mm²
(terre du neutre).
 Toute les pièces métalliques susceptibles d’être mises
accidentellement sous tension doivent être reliées au circuit
de la terre des masses métalliques.
 La porte et les grillages d’aération ne sont pas reliés à la terre
des masses.

52. Mise à la terre

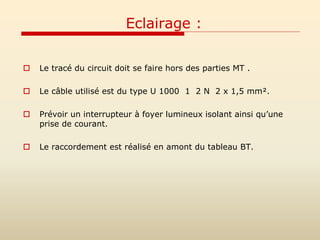

53. Eclairage :
 Le tracé du circuit doit se faire hors des parties MT .
 Le câble utilisé est du type U 1000 1 2 N 2 x 1,5 mm².
 Prévoir un interrupteur à foyer lumineux isolant ainsi qu’une
prise de courant.
 Le raccordement est réalisé en amont du tableau BT.

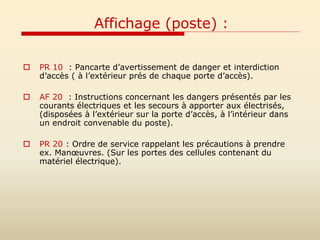

54. Affichage (poste) :
 PR 10 : Pancarte d’avertissement de danger et interdiction
d’accès ( à l’extérieur prés de chaque porte d’accès).
 AF 20 : Instructions concernant les dangers présentés par les
courants électriques et les secours à apporter aux électrisés,
(disposées à l’extérieur sur la porte d’accès, à l’intérieur dans
un endroit convenable du poste).
 PR 20 : Ordre de service rappelant les précautions à prendre
ex. Manœuvres. (Sur les portes des cellules contenant du
matériel électrique).

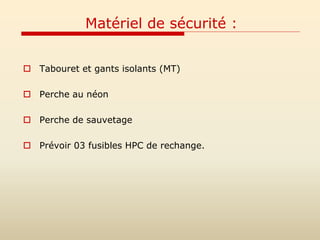

55. Matériel de sécurité :
 Tabouret et gants isolants (MT)
 Perche au néon
 Perche de sauvetage
 Prévoir 03 fusibles HPC de rechange.

57. Limites de concessions
Points de livraisons

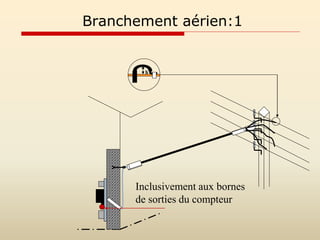

58. Branchement aérien:1
h
Inclusivement aux bornes
de sorties du compteur

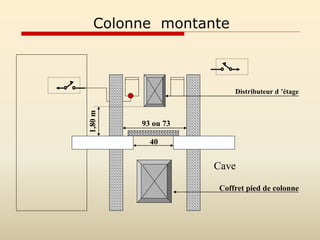

59. Colonne montante
Distributeur d ’étage
Coffret pied de colonne
93 ou 73
1,80
m
Cave
40

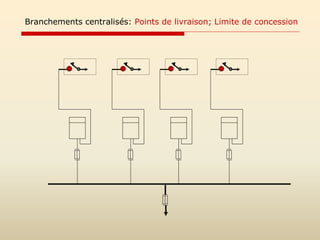

60. Branchements centralisés: Points de livraison; Limite de concession

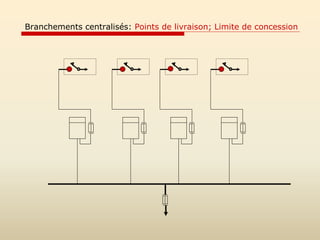

61. Branchements centralisés: Points de livraison; Limite de concession

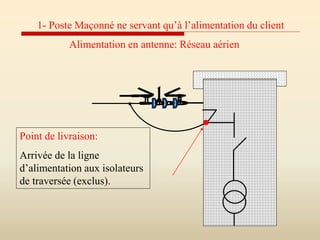

62. 1- Poste Maçonné ne servant qu’à l’alimentation du client
Alimentation en antenne: Réseau aérien
Point de livraison:
Arrivée de la ligne
d’alimentation aux isolateurs
de traversée (exclus).

63. Point de livraison:
Arrivée de la ligne
d’alimentation aux isolateurs
de traversée (exclus).

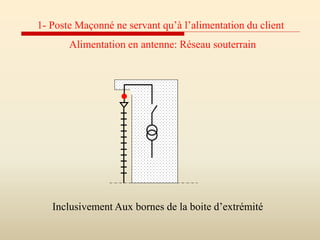

64. 1- Poste Maçonné ne servant qu’à l’alimentation du client
Alimentation en antenne: Réseau souterrain
Inclusivement Aux bornes de la boite d’extrémité

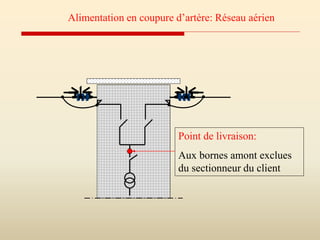

65. Point de livraison:
Aux bornes amont exclues
du sectionneur du client
Alimentation en coupure d’artère: Réseau aérien

66. Point de livraison:
Aux bornes amont exclues
du sectionneur du client
Alimentation en coupure d’artère: Réseau souterrain

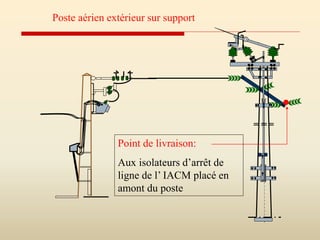

67. Point de livraison:
Aux isolateurs d’arrêt de
ligne de l’ IACM placé en
amont du poste
Poste aérien extérieur sur support

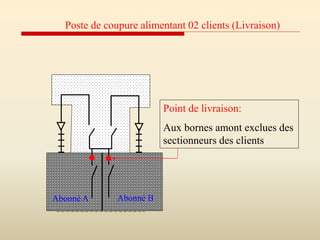

68. Point de livraison:
Aux bornes amont exclues des
sectionneurs des clients
Abonné A Abonné B
Poste de coupure alimentant 02 clients (Livraison)

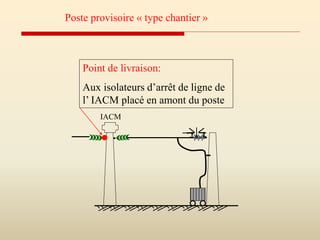

69. Poste provisoire « type chantier »
Point de livraison:
Aux isolateurs d’arrêt de ligne de
l’ IACM placé en amont du poste
IACM

70. POSTE MIXTE MACONNE DP/Livraison
Abonné raccordé à un poste SONELGAZ existant (PC)
Point de livraison:
Aux bornes amont exclues du
sectionneur de la dérivation du
clients

71. POSTE MIXTE MACONNE DP/Livraison
Cas où le câble de liaison emprunte le domaine privé
Domaine
privé
Point de livraison:
Aux bornes amont exclues du sectionneur
de la dérivation propre du client

72. Domaine
public
Point de livraison:
Aux bornes de la boite d’extrémité (type int)
du câble incluse
POSTE MIXTE MACONNE DP/Livraison
Cas où le câble de liaison emprunte le domaine public

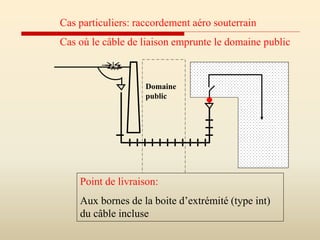

73. Cas particuliers: raccordement aéro souterrain
Cas où le câble de liaison emprunte le domaine public
Domaine
public
Point de livraison:
Aux bornes de la boite d’extrémité (type int)
du câble incluse

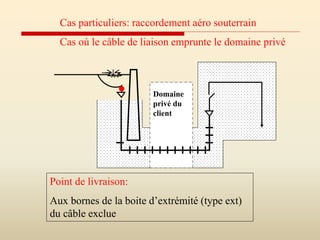

74. Cas particuliers: raccordement aéro souterrain
Cas où le câble de liaison emprunte le domaine privé
Point de livraison:
Aux bornes de la boite d’extrémité (type ext)
du câble exclue
Domaine
privé du
client

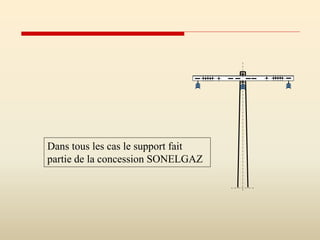

75. Dans tous les cas le support fait
partie de la concession SONELGAZ
