Introduction général
La climatisation ou le conditionnement de l'air est la technique qui consiste à modifier, contrôler et réguler les
conditions climatiques d'un local pour des raisons de confort ou pour des raisons techniques.
Les principales paramètres à l’intérieur du local modifiés, contrôlés ou régulés sont :
 la température de l'air,
 le degré de pollution de l'air ambiant (local à traiter),
 le degré d’hygrométrie de l'air traité : humidification ou déshumidification,
 la teneur en poussières de l'air : traitement par filtration de l'air soufflé ou repris,
 le maintien permanent de conditions intérieures (la régulation).

Module 1
• Bilan thermique
Module 2
• Les systèmes de climatisations (intervention first therm : DRV 2 tubes « chapitre 3 »)
Module 4
• Calcul hydraulique et aéraulique
Module 5
• Accessoires de climatisation
Module 6
• Dispositions de prévention et protection incendie
Module 7
• Recommandations d’installation
Module 8
• Reception, maintenance et entretien
PLAN

PRINCIPES DE LA THERMIQUE DU BÂTIMENT
Tout projet de climatisation débute par le calcul des apports et/ou des déperditions.
L’été, les bilans thermiques sont presque toujours positifs, l’équipement à installer
devra combattre ces apports positifs afin de garantir des conditions d’ambiance
confortables.
L’hiver, les bilans thermiques sont le plus souvent négatifs, l’équipement à installer
devra compenser les pertes thermiques afin de garantir des conditions d’ambiance
confortables.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
Calcul hydraulique et
aéraulique
Module 5
Accessoire de climatisation
Module 6
Dispositions de prévention
et protection incendie
Module 7
Recommandations
d’installation
Module 8
Réception, maintenance et
entretien

LES TROIS MODES DE TRANSFERT DE CHALEUR
6
Transfert thermique.
Rayonnement
Conduction
Transmission à distance
sans aucun contact
Entre solide et solide
Convection
Entre solide et fluide
Ou entre fluide et fluide Convection forcée
Convection naturelle
Sans présence de
ventilateur ni
circulateur
avec présence de
ventilateur ou
circulateur
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

LES TROIS MODES DE TRANSFERT DE CHALEUR
7
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

LE CONFORT HYGROTHERMIQUE DÉPEND DE
NOMBREUX PARAMÈTRES.
Mais il n’y a pas que le confort
hygrothermique :
 Acoustique
 Visuel
 Olfactif
 Qualité sanitaire
RAPPEL SUR LE CONFORT THERMIQUE
Le corps humain échange en permanence
de l’énergie avec son milieu ambiant via
divers modes.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

BILAN THERMIQUE
1- LES DONNEES DE BASE POUR UN BILAN THERMIQUE ETE
a. Position géographique : longitude, latitude et l’altitude
b. Facteur de trouble :
• 1 pour un rayonnement de 1000W/m² à la montagne
• 0,9 pour un rayonnement de 900W/m² à la compagne
• 0,8 pour un rayonnement de 800W/m² en ville
c. Orientation parois
d. Sites météo
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

COEFFICIENT DE TRANSMISSION ET RÉSISTANCE THERMIQUE
10
Les transferts thermiques à travers une paroi (Transmission/gains) dépendent :
 de la conductivité thermique du ou des matériaux constituants la paroi,
 de l’épaisseur des différents constituants,
 de la valeur de la convection (h) de part et d’autre de cette paroi,
 de l’ensoleillement.
𝑈 =
λ
𝑒
=
𝑊
𝑚 × ℃
𝑚
= ൗ
𝑊
𝑚²℃
𝑅 =
1
𝑈
=
1
ℎ𝑖𝑛
+
1
ℎ𝑒𝑥
+ ෍
𝑒𝑖
λ𝑖
Généralement dans les cas classiques, on prend
pour :
la convection intérieure hi = 8 W/(m2/°C)
la convection extérieure he = 23 W/(m2 / °C).
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Le U permet de calculer le flux d’énergie au travers de la paroi:
Φ(W)= U.S.ΔT
avec :
U : le coefficient de transmission thermique en W/m².K
S : la surface de la paroi en m²
∆T: la différence de température entre l’intérieur et l’extérieur
Ce flux d’énergie, on peut le calculer pour toutes les parois :
 Murs extérieurs
 Murs intérieurs
 Planchers bas
 Plancher haut
 Portes
 Fenêtres
CALCUL DU FLUX THERMIQUE (PUISSANCE DE DIMENSIONNEMENT)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

APPORTS PAR RENOUVELLEMENT D’AIR
CALCUL DES DÉPERDITIONS/APERDITIONS
Les apports thermiques (énergie sensible et latente) provenant de l’infiltration d’air du à la perméabilité des ouvrants
dans une salle conditionnée et de l’introduction d’air neuf extérieur pour la ventilation doivent être pris en compte.
Les apports thermiques par infiltration et ventilation d’air se décomposent en chaleur sensible et chaleur latente.
Chaleur sensible = 0.284 x p x Q x (Te – Ti)
Chaleur latente = 679 x p x Q x (Hs ext – Hs int)
P : Masse volumique de l’air (Kg/m3)
Q : débit d’air volumique de l’air (m3/h)
Ti : température de l’air à intérieur (°C)
Te : température de l’air à l’extérieur (°C)
Hs ext : Humidité de l’air extérieur (Kg/h Kg air)
Hs int : Humidité de l’air intérieur (Kg/h Kg air)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Taux de renouvellement d’air suivant la nature du local
Type de locaux
locaux avec
interdiction de
fumer
locaux sans
interdiction de
fumer
m3/h/occupants m3/h/occupants
Locaux d'enseignement : Classes, salles d'études, laboratoires ( sauf ceux à pollution spécifique)
Maternelles, primaires et secondaires du premier cycle 15 -
Secondaires du deuxième cycle et universitaires 18 25
Ateliers (d'enseignement) 18 25
Locaux d'hébergement :
Chambre collectives(plus de trois personnes(1), dortoirs, cellules, salles de
repos...)
18 25
Bureaux et locaux assimilés(3)
Locaux d'accueil, bibliothèques, bureaux de poste, banques ... 18 25
Locaux de réunion(3)
Salle de réunion, de spectacle, de culte, clubs, foyers ... 18 30
Locaux de vente(3)
Boutiques, supermarchés ... 22 30
Locaux de restauration(3)
Cafés, bars, restaurants, cantines, salles à manger ... 22 30
Locaux à usage sportif
Par sportif :
- dans une piscine 22 -
- dans les autres locaux 25 30
Par spectateur : 18 30
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

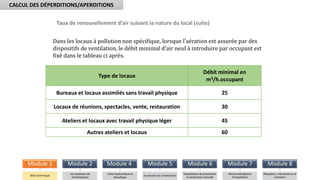

Taux de renouvellement d’air suivant la nature du local (suite)
Dans les locaux à pollution non spécifique, lorsque l’aération est assurée par des
dispositifs de ventilation, le débit minimal d’air neuf à introduire par occupant est
fixé dans le tableau ci après.
Type de locaux
Débit minimal en
m3/h.occupant
Bureaux et locaux assimilés sans travail physique 25
Locaux de réunions, spectacles, vente, restauration 30
Ateliers et locaux avec travail physique léger 45
Autres ateliers et locaux 60
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Occupants :
𝜑 = 𝑁 × 𝑄𝑠 + 𝑄𝑙
N : le nombre des occupants.
Qs : la chaleur sensible W.
Ql : la chaleur latente W.
Eclairage :
𝜑 = 𝑆 × 𝑄
S : la surface du local en m²
Q : la chaleur (en W / m2.) émis par les
lampes, luminaires, etc.… (généralement
on prend Q=18 w/m²
Machine électrique :
LES APPORTS INTERNES
La puissance dégagée par effet (fait l′objet du prospectuce technique)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Elles sont donc caractérisées par plusieurs coefficients dont certains sont cités ci-dessous.
Le calcul des gains solaires à travers parois vitrée reste très complexe dans la plus part du
temps les logiciels de bilan thermique assurent ce calcul.
Symbole Unité Signification
U W/m².K Transmission thermique
FS Sans unité Facteur solaire
l Sans unité Transmission lumineuse
PAROIS VITRÉES
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Le facteur solaire FS d’une paroi vitrée
Le facteur solaire correspond à la
part d’énergie solaire incidente qui
passe au travers du vitrage.
Le FS est compris entre 0 et 1 .
PAROIS VITRÉES
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

La transmission lumineuse l d’une paroi vitrée
La transmission lumineuse correspond à
la part de lumière incidente qui passe au
travers du vitrage.
Tl est compris entre 0 et 1 .
PAROIS VITRÉES
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Les caractéristiques de différents vitrages
Exemples
Ug
(W/m².K)
Facteur solaire FS
Coût
(Dh/m²)
Simple vitrage 5,7 0,85 140
Double vitrage 3,6 0,75 200
Double vitrage basse
émissivité
1,8 0,65 950
Triple vitrage 0,6 0,52 *
* Aucun fournisseur identifié au Maroc à ce jour.
PAROIS VITRÉES
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Le calcul des besoins en énergie pour le chauffage et le refroidissement des bâtiments
résidentiels et tertiaires sera conforme aux dispositions de la norme marocaine NM EN 15265,
ainsi qu’aux normes EN12831 et ANSI/ ASHRAE/ACCA standard.
Ces besoins peuvent être calculés par des logiciels de dimensionnement et des outils
informatiques simplifiés.
Pour cela une multitude de logiciels de calculs existent, dont les plus utilisés au Maroc sont:
TRNSYS, COMFIE, CODYBA, CYPE, DESIGNBUILDER, HAP, BLOCLOAD, THERMO EXCEL …
LES LOGICIELS DE CALCUL DU BILAN THERMIQUE
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

La charge de climatisation varie en général de 50W/m² dans le cas des bâtiments situés dans des climats frais
et sujet à des gains internes très réduits ,pouvant aller jusqu’à 200W/m² pour des bâtiments situés dans des
climats chaud. Cette valeur de 200w/m² peut être élevée pour les bâtiments à usages collectif ou commercial
(Mall, théâtre, salle de conférence, salle de cinéma etc.)
LES CHARGES ESTIMATIVES DE CLIMATISATION
Remarque Importante :
Les puissances frigorifiques des appareils de climatisation ou de production d’eau glacée indiquées dans les
catalogues des fabricants ne sont pas toujours explicitent .Les fabricants ont tendance à sélectionner les
appareils de climatisation en chaleur totale Il est impératif de s’assurer que lors de la sélection d’un appareil de
climatisation pour un local donné la puissance en froid soit donné en chaleur sensible et que cette puissance
soit égale ou supérieur au bilan thermique calculé en chaleur sensible .
Dans certains cas il peut être envisagé un contrôle d’humidité précis .l’appareil de climatisation devra dans ce
cas être sélectionné de manière à évacuer intégralement par déshumidifications tous les apports d’humidité
(chaleur latente) .Le fabricant de l’appareil de climatisation devra tenir compte à la fois du bilan thermique
chaleur sensible et chaleur latente.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Il faut tenir compte des conditions suivantes pour le dimensionnement d’un système de
climatisation :
➦ Conditions intérieures de confort (20°C en hiver et 26°C en été)
➦ Conditions extérieures de calcul (selon le site géographique)
➦ Renouvellement d’air (m3/h/occupant)
➦ Apports par l’enveloppe du bâtiment (transmission, ensoleillement)
➦ Apports par occupant
➦ Apports par l’éclairage
➦ Autres charges
➦ Coefficient de sécurité
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien
RECAPITULATIF

•Les systèmes de
climatisations
Module 2

L’INSTALLATION FRIGORIFIQUE
Le transfert de chaleur, entre intérieur et extérieur, ne peut se faire que si un équipement
rehausse le niveau de température entre le milieu où la chaleur est prise (air ou eau) et le
milieu où la chaleur est évacuée (air extérieur), c'est le rôle de la machine frigorifique.
Elle se compose au minimum des 4 éléments suivants :
 un évaporateur
 un condenseur
 un compresseur
 un détenteur
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Dans l'évaporateur
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Dans le compresseur
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Dans le condenseur
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Dans le détendeur
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Fonctionnement complet
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

1- Unité type applique ou mural
LES TERMINAUX DE CLIMATISATION
Deux technologies possibles
- Standard
- Inverter
Disponible en :
9000 Btu/h – 2,5 Kw
12000 Btu/h – 3,4 Kw
18000 Btu/h – 5 Kw
24000 Btu/h – 7 Kw
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

2- Unité type gainable
- Standard
- Inverter
Disponible en :
9000 Btu/h – 2,5 Kw
12000 Btu/h – 3,4 Kw
18000 Btu/h – 5 Kw
24000 Btu/h – 7 Kw
36000 Btu/h – 10 Kw
42000 Btu/h – 12 Kw
Et plus pour certains marques
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

2- Unité type gainable
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

3- Unité type cassette
- Standard
- Inverter
Disponible en :
9000 Btu/h – 2,5 Kw
12000 Btu/h – 3,4 Kw
18000 Btu/h – 5 Kw
24000 Btu/h – 7 Kw
36000 Btu/h – 10 Kw
42000 Btu/h – 12 Kw
Et plus pour certains marques
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

4- Unité type consol
- Standard
- Inverter
Disponible en :
9000 Btu/h – 2,5 Kw
12000 Btu/h – 3,4 Kw
18000 Btu/h – 5 Kw
24000 Btu/h – 7 Kw
Même principe que l’applique
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

5- Unité type Armoire
2500 m3/h
900 m3/h
900 m3/h
2500 m3/h
1600 m3/h
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

5- Unité type Armoire
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

1- Climatisation individuel
LES SYSTEMES DE CLIMATISATION
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

1- Climatisation individuel
« Split System » signifie « climatiseur à éléments séparés », à savoir que l’unité de condensation est séparée
de l’unité d’évaporation.
Avec un split, l’évaporateur est souvent situé dans le local à traiter, tandis que condenseur et compresseur
sont situés à l’extérieur (en terrasse, au sol,…), ce qui permet de diminuer le bruit !
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

2- Multi-split
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

3- Systèmes de climatisations "air/eau"
La source, où sont prélevées ou cédées les calories, est l'air.
C'est la source la plus utilisée car l'air est gratuit et
abondant.
Côté utilisation, l'énergie "transformée" par la machine
frigorifique est cédée à l'eau, (eau glacée) vers les émetteurs
qui climatisent les pièces concernées.
Puissances frigorifique varie entre : 4 Kw à 1700 Kw
Entre 4 et 21 Kw Entre 30 et 150 Kw Entre 200 et 1700 Kw
Généralement dans
le secteur industriel
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

3- Systèmes de climatisations "air/eau"
1.Groupe frigorifique généralement disposé en toiture.
2.Circulateur de la boucle primaire .
3.Capacité tampon, dimensionnée pour absorber les besoins
frigorifiques durant 5 à 10 minutes (le compresseur est équipé d’un
anti-court cycle qui interdit le démarrage du compresseur durant 5 à
10 minutes).
4.Circulateur secondaire.
5.Clapet anti-retour.
6.Unité terminale de traitement d’air (ventilo-convecteur).
7.Module hydraulique secondaire. **
8.Module de bypass qui permet une irrigation permanente de la
boucle.
9. Remplissage installation : présence de vannes clapet présco-
manomètre, réducteur de pression et vase d’expansion
7°C
12°C
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

4- Système centralisé (VRV ou DRV)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

4- Système centralisé (VRV+2TUBES)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

4- Système centralisé (VRV+3TUBES)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

5- Système centralisé air/air (RoofTop)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

6- Système centralisé air/air (CTA)
Recyclage partiel
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Récupération de
la chaleur sur l'air
extrait
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

CRITÈRE DE CHOIX DU SYSTÈME DE CLIMATISATION
Le choix d’une installation obéit à trois types de critères :
- Les critères de sélection imposés par l’architecture du local.
- Les critères de choix notamment :
- Les critères économiques relatifs aux coûts d’investissement,
- Les critères de confort thermique et acoustique et de renouvellement d’air.
- Les critères esthétiques (décorations).
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

CRITÈRE DE SELECTION DU SYSTÈME DE CLIMATISATION
1- Puissance à installer
Le dimensionnement se fait toujours sur le fonctionnement en climatisation même si
l’appareil doit être réversible.
La connaissance des caractéristiques du local (exposition, parois, charge interne,
renouvellement d’air… etc.) est indispensable pour faire un bilan thermique qui
indiquera la puissance frigorifique à mettre en œuvre.
2- Contraintes de mise en œuvre et d’implantation
Ces contraintes sont différentes pour les climatiseurs individuels et ceux centralisés.
Deux cas sont possibles :
-A l’extérieur du local :
-Sur le mur ou sol ou sur la toiture ou bien dans un local annexe.
-Sur les parois extérieurs : sur un mur extérieur ou une baie perçable.
- A l’intérieur du local à condition de prévoir des unités de condensation à eau ou bien
des unités de condensation avec ventilateur centrifuge débitant sur gaine ayant accès
vers l ’extérieur.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

3- Nombre d’emplacement de fourniture du froid
Dans certains cas un seul emplacement de soufflage de froid n’est pas suffisant, soit à cause de la
surface du local à climatiser ou bien à cause de sa configuration architecturale limitant le champ
d’action d’une unité de soufflage, ce qui permet une sélection entre un système avec réseau de gaine
aéraulique ou non.
4- Bilan thermique
La puissance frigorifique calculée reste primordiale pour l’option de la nature du système de
climatisation à choisir.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien
Type de climatiseur
Locaux de
Petites
surfaces
Habitat Bureaux Commerces
Hôtels
Café et
restauran
t
Individuel Collectif Petits
Moyens à
grands
Petites
surfaces
Moyenne
s surface
Grandes
surface
Split système
(individuel)
    
Bi-split     
Multi-split      
Climatiseur à DRV  
PAC Air/Eau       
CTA à débit
constant/variable
    
PAC Air/Air
(Rooftop)

   
Exemples d’options des climatiseurs choisies

•Calcul
hydraulique et
aéraulique
Module 4

Dimensionnement du réseau hydraulique
1- exemple d’un réseau hydraulique
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

2- Feuille Thermexcel de calcul du réseau hydraulique
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

3- Calculatrice autofluide de calcul du réseau hydraulique
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

4- exemple d’un réseau hydraulique (calculé)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Dimensionnement du réseau aéraulique
1- exemple d’un réseau aéraulique
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

2- Feuille Thermexcel de calcul du réseau aéraulique
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

3- Calculatrice autofluide de calcul du réseau aéraulique
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

1- exemple d’un réseau aéraulique (calculé)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Niveau sonore réglementaire
Le niveau de pression acoustique normalisée, du bruit engendré dans des conditions normales de
fonctionnement par un appareil individuel de chauffage ou de climatisation d’un logement, ne doit pas dépasser
35 dB(A) dans les pièces principales et 50 dB(A) dans la cuisine de ce logement. »
1- Habitat et immeubles
2- Enseignement, santé, hôtellerie
Concernant les hôtels
Dans des conditions normales de fonctionnement le niveau du bruit engendré dans les chambres par un
équipement, collectif ou individuel, du bâtiment ne doit pas dépasser 30 dB(A). Cette valeur est portée à
35 dB(A) lorsque l’équipement est implanté dans la chambre (chauffage, climatisation).
Concernant les établissements de santé
•30 dB(A) pour un local d’hébergement ;
•35 dB(A) pour salles d’examen, de consultation, bureaux médicaux et soignants et salles d’attente ;
•40 dB(A) dans les locaux de soins ;
•40 dB(A) dans les salles d’opérations.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

3- Enseignement, santé, hôtellerie
Concernant les établissements d’enseignement
•33 dB(A) dans bibliothèques, salles de repos et salle de musique, si l’équipement fonctionne de façon continue ;
•38 dB(A) s’il fonctionne de façon intermittente.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

3- Normes européennes
Type de bâtiment Type de local dB(A)
Garderies
école maternelle 30/40/45
crèche 30/40/45
Bâtiments publics
auditorium 30/33/35
bibliothèque 30/33/35
cinéma 30/35/40
salle d’audience de tribunal 30/35/40
Commerces
magasin de détail 35/40/50
grand magasin 40/45/50
supermarché 40/45/50
salle informatique, grande 40/50/60
salle informatique, petite 40/45/50
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Hôpitaux
couloirs 35/40/45
bloc opératoire 35/40/45
salle 25/30/35
Hôtels
couloir 35/40/45
salon de réception 35/40/45
chambre d’hôtel (nuit) 25/30/35
chambre d’hôtel (jour) 30/35/40
Bureaux
petit bureau 30/35/40
salle de réunion 30/35/40
bureau paysager 35/40/45
box à usage de bureau 35/40/45
Restauration
cafétérias 35/40/50
restaurant 35/45/50
cuisine 40/55/60
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien
enseignement
salle de cours 30/35/40
couloir 40/45/50
salle de sports 35/40/45
salle des enseignants 33/35/40
Bâtiments sportifs
stade couvert 35/45/50
piscine 40/45/50
Tous types
toilettes 40/45/50
vestiaire 40/45/50

•Accessoire de
climatisation
Module 5

Gaines circulaire
Φ100
Φ125
Φ160
Φ200
Φ250
Φ315
Φ355
Φ400
Φ450
Φ500
Φ560
Φ630
Les conduits circulaires sont généralement en tôle d’acier galvanisé, en aluminium ou en acier inoxydable.  Ventilation
L’épaisseur de la feuille de la tôle diffère en fonction du type d’utilisation :
6/10 et 8/10  Air neuf et VMC
Supérieur à 10/10  Hotte de cuisine et désenfumage
Les conduits circulaires peuvent être fibre glace, laine de verre ou laine de de roche  Climatisation
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Gaines rectangulaire
Les conduits rectangulaires en tôle d’acier galvanisé, en aluminium ou en acier inoxydable.
L’épaisseur de la feuille de la tôle diffère en fonction du type d’utilisation :
6/10 et 8/10  Air neuf et VMC
Supérieur à 10/10  Hotte de cuisine et désenfumage
Les conduits rectangulaires en fibre de glace, laine de verre, ppal ou laine de de roche  Climatisation
L’épaisseur varie de 21 mm à 50 mm
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Gaines rectangulaire
Applications Habitations Bureaux Commerces
Théâtres Hôpitaux Restaurants
Salles de concert Bâtiments publics Industries
Normal Maxi Normal Maxi Normal Maxi
Conduit principal 4 6 6 8 7,5 11
Conduit montant 3,5 5,5 5 7 6,5 10
Conduit de
distribution
3 5 4 6,5 5 9
Les vitesses réglementaires d’air dans les conduits selon le type de bâtiment en (m/s)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Diffuseurs de soufflage/ Grilles de reprise
Grilles de soufflage/reprise pour
des portées inférieur à 4 m
Diffuseur de soufflage réactif pour
des portées supérieur à 4 m allant jusqu’à 12 m
Grilles de soufflage pour
des portées inférieur à 4 m
Les grilles et diffuseurs de soufflage sont généralement raccordée sur des gaines (rectangulaires/circulaires) soit
desservis par des :
- Climatiseur type gainable
- Des rooftop ou CTA
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Diffuseurs de soufflage/ Grilles de reprise
Le but de la diffusion d’air est de créer une combinaison correcte de la température
et du mouvement de l’air dans la zone d’occupation du local climatisé, celle-ci couvrant
une hauteur de l’ordre de 1,80 mètres au-dessus du plancher.
* Limiter les variations de température à un maximum de 2 à 2,2°C.
* Maintenir un mouvement d’air général entre 0,08 et 0,25 m/s.
Distance du diffuseur au sol
du local à traiter (m)
Vitesse recommandée au col
du diffuseur (m/s)
Type du local à traiter
2,50 à 3,00 3,50 à 4,5 Local technique
3 à 4 Chambre d’hôtel Bureau
particulier
3,5 à 5 Chambre d’hôpital
3,00 à 4,00 5 à 6 Amphithéâtre
Bureaux communs, petites
Surfaces de vente, supérettes
5,5 à 7 Supermarchés, restaurants,
Hall d’hôtel
Supérieur à 4 6 à 8 Gymnase, Hall de gare ou
d’aéroport, Dancings
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Caisson de soufflage / reprise
Caisson de soufflage : Pour l’amenée d’air neuf à l’intérieur du local à climatiser
Caisson de reprise : Pour l’extraction d’air vicié ou pour la reprise
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Clapet coupe feu
Il faux mettre en place des clapets coupe - feu sur les gaines de ventilation (extraction) à l'endroit
de chaque traversées des gaines techniques et des planchers pour assurer le degré coupe feu de
ces derniers
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Registre de réglage de débit
Sur conduit circulaire ou rectangulaire de type motorisé ou à réglage manuel, ces registres
assurent le réglage des débits d’air propre à chaque tronçon.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien
Thermostats et régulateurs
Asservis à l’unité intérieur ou extérieur régulant le fonctionnement de ces derniers en fonction de
la température de consigne il agis aussi sur la vitesse du moteur de l’unité intérieur. Ainsi que sur
la programmation de l’appareil de climatisation (arrêt, mise en marche, intervalle de
fonctionnement ...)

•Dispositions de
prévention et
protection incendie
Module 6

Conditions et recommandation relatifs aux dispositifs de climatisation
dans le cadre de la réglementation incendie
Afin de limiter une éventuelle propagation du feu dans les circuits, tous les conduits de distribution et de
reprise d’air, à l’exception des joints, doivent être en matériau classé M0.
La diffusion d’air au travers d’un conduit textile, à l’intérieur d’un local, n’est autorisée que si ce conduit est en
matériau classé M0.
En dérogation, les conduits souples en matériau classé M1, d’une longueur de 1 m environ, sont admis
ponctuellement pour le raccordement d’organes terminaux.
Toute matière combustible est interdite à l’intérieur des conduits.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Les calorifuges sont en matériau classé M0 ou M1. S’ils sont en matériau classé M1, ils doivent être placés
obligatoirement à l’extérieur des conduits, Toutefois, ces prescriptions ne concernent pas :
 Les accessoires des organes terminaux situés dans une pièce et ne desservant que cette pièce ;
 Ponctuellement, les matériaux de catégorie M1 assurant une correction acoustique ou une régulation aéraulique à
l’intérieur des conduits.
Les moteurs actionnant des ventilateurs, disposés en dehors du circuit d’air, doivent être hors d’atteinte du public (à
une hauteur supérieure à 2,25 m ou dans un local non accessible au public).
S’ils sont placés dans le circuit d’air, ils doivent être équipés d’un dispositif thermique coupant automatiquement
leur alimentation électrique en cas d’échauffement supérieur à celui autorisé par leur classe de température.
Les réseaux aérauliques des établissements recevant du public ne doivent pas être commun avec les réseaux des
locaux tiers.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Quel que soit leur diamètre, les conduits aérauliques doivent toujours présenter un degré coupe-feu de traversée
équivalent au degré coupe-feu des parois franchies. Le coupe-feu de traversée est réalisé soit par le conduit lui-
même, soit par le conduit et sa gaine éventuelle.
Dans l’établissement recevant du publique, les conduits aérauliques doivent, quel que soit leur diamètre, être
équipés de clapets coupe-feu d’un degré égal au degré coupe-feu des parois franchies. Ces clapets rétablissent les
caractéristiques de résistance au feu des parois suivantes :
 Parois délimitant les zones de mise en sécurité (compartimentage) ;
 Parois d’isolement entre niveaux, secteurs et compartiments ;
 Parois des locaux à risques importants ;
 Parois des locaux à sommeil.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien
Lorsque le volume limité par ces parois est desservi par le conduit, ces clapets sont placés :
 Soit au droit de la paroi traversée ;
 Soit au droit de la paroi assurant le coupe-feu de traversée du conduit.
Le fonctionnement des clapets est auto commandée par un déclencheur thermique taré à 70°C. Les clapets sont
conformes à la norme NF S 61-937.
Le mécanisme de fonctionnement des clapets coupe-feu doit être facilement accessible. Toutes les trémies
réservées ou les percements effectués pour le passage des conduits à travers un plancher ou une paroi doivent être
rebouchés avec un matériau reconstituant la résistance au feu de l’élément traversé.

•Recommandations
d’installation
Module 7

Emplacement
L’emplacement des différentes unités est extrêmement important pour assurer une bonne circulation de l’air,
pour ne pas créer de nuisances (notamment sonores) et pour faciliter la maintenance. Le respect de certains règles
s’impose à savoir :
• Respect des distances
Les fabricants doivent indiquer les distances à respecter autour des appareils, ces indications permettent
d’assurer une bonne circulation de l’air et de faciliter l’accès aux appareils pour leur maintenance.
En ce qui concerne les unités intérieures, il est impératif de prévoir une accessibilité au filtre, condition
indispensable à son entretien régulier.
Pour certaines unités notamment de type cassette ou gainable, il est nécessaire de prévoir une trappe d’accès
pour la maintenance lorsque les organes ne sont pas accessibles par la façade des climatiseurs
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Emplacement
• Prendre garde aux obstacles
Il est indispensable de s’assurer qu’aucun obstacle ne s’oppose à une bonne circulation de l’air aussi bien
en soufflage qu’en reprise. Tout obstacle tel que poutre, lustre ou meuble ne doit empêché une distribution
homogène de l’air à travers la pièce ni provoquer des phénomènes de jet d’air froid (effet Coanda ) tout en
assurant qu’aucun obstacle ne doit non plus perturber la reprise d’air.
• Respect de l’environnement
Les groupes extérieurs ne doivent pas créer de nuisances sonores (pouvant être aggravé par les phénomènes
de résonance) . Prévoir l’ensemble des accessoires assurant l’amortissement des bruits tel que : plots anti vibratil ,
enveloppe des compresseurs ,socle anti vibratil etc. ,
• Eviter les sources de pollution
La reprise d’air doit être éloignée de toute source de projections ou de pollution par exemple dans une
cuisine, dans un laboratoire, près d’émissions chimiques, etc.)
Les groupes extérieurs doivent être bien airé à l’abri des vents violents et des vents dominants.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Emplacement
• Choisir soigneusement l’emplacement de la sonde de régulation
La sonde de régulation est intégrée à l’unité intérieure ou à la commande à distance s’il se révélait que
cette position reflète les conditions d’ambiance du local, il est nécessaire de prévoir une sonde à distance à l’abri
d’éventuelles perturbations (ensoleillement, source de chaleur interne, air extérieur, air soufflé par le condenseur).
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Supports
La qualité des supports garantit la fiabilité de l’installation, mais doit aussi contribuer à limiter le niveau
sonore lié aux vibrations (transmission de bruits solidiens).
La pose des groupes extérieurs doit idéalement être effectuée sur des plaques anti vibratiles en respectant
les indications d’horizontalité et de verticalité. En cas de pose sur chaise ou en toiture, la résistance du support et
sa tenue à la corrosion devra être adaptée à l’unité posée et notamment à son poids.
Ces socles anti-vibratiles doivent être contrôlés et vérifiés par l’ingénieur béton armé pour assurer la stabilité
de la structure recevant cet appareil.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Connexions électriques
Le climatiseur devra être raccordé à une alimentation séparée des autres usages, protégée par un disjoncteur
adapté.
La puissance devra être basée sur la puissance maximale de l’installation (qui peut être différente en mode
chaud ou froid et suivant qu’il y a ou non présence de résistance d’appoint).
On veillera également au raccordement de la prise de terre et à la conformité de celle-ci, conformément à la
réglementation C15-100.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Evacuation des condensats
Les condensats doivent être correctement évacués à l’aide d’un siphon afin d’éviter toute stagnation et tout
risque de mauvaises odeurs, pour cela il faut :
• Respecter la pente
L’évacuation des condensats devra être isolée si le conduit traverse les locaux et ceci pour éviter les
problèmes de condensation.
En partie horizontale, la pente sera d’au moins 2,5 cm/m.
Cette pente ne doit absolument pas être interrompue. Il faut éviter en particulier toute incurvation du tube qui
pourrait être cuvette et provoquer des stagnations. Il sera bon de prévoir, le cas échéant, des pattes de suspension
lorsque la liaison est très longue, ceci afin d’éviter la possibilité d’incurvation liée à cette longueur.
Dans ce cas, il sera indispensable de prévoir une pompe de relevage des condensats pour faciliter leur évacuation.
• Lutter contre les mauvaises odeurs éventuelles
Dans tous les cas d’évacuation, un siphon avec garde d’eau devra être prévu pour éviter les remontées
d’odeur.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Evacuation des condensats
.Veiller à l’évacuation des condensats du groupe extérieur (fonctionnement en hiver)
Pour un matériel réversible, les eaux de condensation du groupe extérieur ne doivent pas couler en pluie à
l’extérieur. Il faut veiller à les évacuer le plus proprement possible, éventuellement en les canalisant.
• Etanchéité- essais mise en service
La mise en service définitive de l’installation sera précédée par des tests d’étanchéité des circuits et des
procédures d’essais préconisées par les constructeurs.
Ces essais d’étanchéité concerne en particulier les installations aéraulique, hydraulique ainsi que les circuits
frigorifiques des installations à détente directe.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Réseaux de gaines et accessoires
Les réseaux de gaines doivent faire l’objet d’une attention particulaire en ce qui concerne :
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien
 La conformité des tracés des conduits ;
 Les caractéristiques des réseaux et de leurs équipements ;
 Section des conduits ;
 Nature et type des ventilateurs, échangeurs, filtres, organes de réglage, diffuseurs …;
 La présence d’isolant thermique et phonique,
 La conformité des indications portées sur les plaques signalétiques des appareils avec les spécifications techniques
requises (débits, pression, puissance électrique, tension, nombre de phase, etc.) ;
 L’accès aux panneaux de visite ;
 L’accès à l’emplacement des points de mesure ;
 Le sens de pose des équipements : clapets, filtres, ventilateurs ;
 L’état de propreté des conduits et des échangeurs ;
 La présence de plots antivibratiles et des manchettes souples de liaison ;
 Le serrage des brides ou des assemblages par bandes thermorétractables,

Réseaux de gaines
• Qualité des raccordements
Le raccord final (soufflage et reprise ) se fait principalement au moyen d’une manchette souple class M0 qui
élimine toute transmission de vibration de l’unité de traitement d’air au réseau de gaines.
• Calorifugeage
Le calorifugeage avec protection mécanique (pour les conduits situés à l’extérieur du bâtiment) restent
obligatoire pour tout conduit véhiculant de l’air ou l’eau traité.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Contraintes techniques
 Composants sous pression
Tous les éléments du circuit frigorifique sous pression doivent rester étanches et supporter la pression qui
peut être atteinte pendant le fonctionnement, le stockage et le transport, en tenant compte des contraintes
thermiques, physiques et chimiques.
 Instruments d’indication et de mesure (régulation)
Les systèmes de réfrigération doivent être équipés avec des instruments d’indication et de mesure nécessaire
pour les essais, le fonctionnement et la surveillance. (thermostats, manomètre, ,,,)
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

 Protection contre la manipulation non autorisée
Les systèmes de contrôle et de sécurité qui ne peuvent pas être utilisés par des personnes non autorisées doivent
être protégés contre les manipulations délibérées ou accidentelles.
 Charge en fluide frigorigène
Les systèmes de réfrigération doivent être conçus avec le soin approprié pour que la charge en fluide
frigorigène soit aussi faible que raisonnablement possible pour respecter l’environnement local et l’environnement
en général. (réglementation européenne F-Gaz)
Les fluides frigorigènes et les systèmes de réfrigération doivent être sélectionnés, installés et utilisés lors sans
présenter un danger pour le technicien en charge ou du personnel autours.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien
 Retour de liquide dans le compresseur
Les systèmes de réfrigération doivent être conçus et installés de telle manière que le fluide frigorigène en
phase liquide ou l’huile ne puisse retourner en quantité excessive et endommager le compresseur.
 Coup de bélier dans les systèmes
Les tuyauteries des systèmes de réfrigération doivent être conçues et installées de façon que les coups de
bélier (choc hydraulique) ne puissent pas endommager le système.
 Dispositifs de protection, tuyauteries et raccords
Les dispositifs de protection, tuyauteries et raccords doivent être protégés aussi bien que possible contre les
intempéries ou les accumulations de poussières.
 Equipement en extincteur
L’équipement en extincteur doit être disponible, approprié à la taille du système de réfrigération, au fluide
frigorigène, au fluide caloporteur et à l’isolation.

•Réception,
maintenance et
entretien
Module 8

Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien
Essais, réception
Avant la mise en route de chaque système de climatisation, tous les composants ou le système complet de
réfrigération doivent subir les essais suivants :
 pression d’épreuve ;
 essai de fuite ;
 essai de fonctionnement des dispositifs de sécurité ;
 essai de conformité de l’installation complète.
Chaque système de climatisation et ses composants principaux doivent être identifiés par un marquage. Ce
marquage doit toujours être visible.

Fonctionnement et caractéristiques de performance du système
La documentation technique, de chaque appareil doit comporter au minimum les caractéristiques de performances
suivantes :
a) Pour les groupes :
 La puissance frigorifique nette (W)
 La puissance électrique absorbée par le moteur d’entraînement du (des) compresseur (s) (W)
 La puissance électrique absorbée par les auxiliaires (W),
 Les températures du liquide refroidi à l’entrée et à la sortie de l’évaporateur (°C),
 La désignation du fluide frigorigène (selon la norme NM ISO 817),
 La nature du liquide refroidi (composition, masse volumique, capacité thermique massique),
 La perte d’énergie mécanique du liquide dans l’évaporateur (Pa),
 Le débit du liquide dans l’évaporateur (l/s),
 Le facteur d’encrassement dans l’évaporateur (m2/K.W),
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Fonctionnement et caractéristiques de performance du système
b) Pour les groupes refroidisseurs de liquide autonomes
b.1) condenseur à eau :
- Les températures du fluide de refroidissement à l’entrée et à la sortie du condenseur (°C),
- La perte d’énergie mécanique du fluide de refroidissement dans le condenseur (Pa),
- La nature du fluide de refroidissement,
- Le débit du fluide de refroidissement dans le condenseur (l/s),
- Le facteur d’encrassement dans le condenseur (m2/K.W).
b.2) Condenseur à air :
- La température d’entrée de l’air sec (°C)
- Le débit d’air (m3/s),
- La puissance électrique absorbée par le ou les ventilateurs (W).
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Fiches techniques et instructions de bon fonctionnement
L’installateur doit fournir les informations suivantes concernant le matériel :
- Marque commerciale, désignation du modèle,
- Alimentation électrique (tension, fréquence),
- Type d’appareil utilisé (refroidisseur à air, refroidisseur à eau, pompe à chaleur, etc.),
- Utilisation prévue de l’appareil
- Nature et charge du fluide thermodynamique
- Certification eurovent et la certification NF PAC
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Fiches techniques et instructions de bon fonctionnement
Le marquage NF Pac et Eurovent
La marque NF PAC permet de vérifier la conformité des
pompes à chaleurs au différentes normes et
réglementations en vigueur, elle garantie le respect des
performances minimales fixées par la profession au travers
du référentiel de l’application NF-PAC
L’objectif de ce certificat consiste à garantir les
performances techniques du matériel. Facilitant la sélection
des produits certifiés
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

Maintenance et entretien
Les systèmes de climatisation nécessitent une vérification régulière des différents composants : Electrique,
frigorifique et mécanique d’où la nécessité de souscrire un contrat d’entretien.
Les installations techniques de chauffage, de ventilation et de climatisation doivent être entretenues, mais aussi
réglées et conduites avec les objectifs suivants :
 le maintien des conditions de confort des occupants, tant en été qu’en hiver,
 l’économie des énergies, fuel/gaz et électricité, en effectuant les meilleurs réglages possibles des
équipements existants,
 le maintien des équipements en bon état de fonctionnement par un entretien adapté à leurs spécificités,
 la sécurité de fonctionnement des équipements,
 la sécurité des personnes.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

L’engagement de l’entreprise
L’entreprise assurera deux visites annuelles de contrôle technique sur les équipements.
Elles comporteront les opérations désignées ci-dessous :
 Vérification et contrôle général des unité(s) intérieure(s), extérieure(s) et du compresseur (bruit, vibration, etc…).
 Vérification des fixations et supports.
 Vérification des circuits frigorifiques.
 Contrôle du bon fonctionnement du dispositif toutes saisons.
 Détection de fuites éventuelles de fluide frigorigène et appoint,
 Vérification du bon fonctionnement des régulations, sécurités et automatismes.
 Nettoyage des filtres des unités intérieures.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

L’engagement de l’entreprise
L’entreprise assurera deux visites annuelles de contrôle technique sur les équipements. (suite)
 Dépoussiérage et nettoyage des unités intérieures.
 Dépoussiérage des coffrets électriques et resserrage des connexions.
 Vérification du bon fonctionnement de l’humidificateur (s’il y a lieu).
 Vérification de l’écoulement des eaux de condensats et nettoyage du bac à condensats.
 Nettoyage et enlèvement des résidus en fin de visite.
 Etablissement d’un rapport de visite signé, incluant les travaux réalisés, les réponses aux éventuelles remarques du
client qui seront inscrites, ainsi que toute recommandation nécessaire au bon fonctionnement de l’installation.
Notons que les risques éventuels qui pourraient découler des interventions de l’entreprise et qui relèveraient
directement de sa responsabilité.
Module 1
Bilan thermique
Module 2
Les systèmes de
climatisations
Module 4
aéraulique
Module 5
Module 6
Module 7
Recommandations
d’installation
Module 8
entretien

SEMINAIRE CLIMATISATION.pdf

Contenu connexe

Tendances

Similaire à SEMINAIRE CLIMATISATION.pdf

Dernier

SEMINAIRE CLIMATISATION.pdf
