Rapport-Mhamed-Daas-PFE.pdf

Année universitaire
2020 - 2021
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR
ET DE LA RECHERCHE SCIENTIFIQUE
Institut Supérieur Polytechnique Privé
*******
Projet de Fin d’Etudes
En vue de l’obtention du Diplôme National d’Ingénieur en Génie Electrique et Informatique Industriel
Elaboré par :
Mhamed DAAS
MATRICULE : 180243
Réalisé au sein de
HK CONSULTING
Encadré par
Encadrant(s) universitaire(s) Encadrant(s) industriel(s)
M. Mohamed ZITOUNI M. Mohamed Khalil KHALDI
ETUDE ET DIMENSIONNEMENT DE
L’INSTALLATION ELECTRIQUE DE DEUX BLOCS DE
LOGEMENTS ET COMMERCIAUX VILLAGE DES
ROSIERS

i
Dédicaces
Je dédie ce modeste travail :
A mes chers parents MOHAMED & NAZIHA qui ont tant donné.
Pour leur immense soutien, leur grand amour, leurs sacrifices et leurs
prières.
Qu’ils acceptent ici l’hommage de ma gratitude, qui, si grande qu’elle
puisse être, ne sera jamais à la hauteur de leur tendresse et leur dévouement.
A ma petite sœur FARAH DAAS, je te souhaite un avenir plein de
bonheur, de joie, de réussite et de sérénité. Je t’exprime à travers ce travail
mes sentiments de fraternité et d’amour.
A mes amis, ELYES, BAYREM, SADOK, AMIR, AMEN ALLAH,
MAHDI, YASSINE, SLIM, OMAR, SINDA, En témoignage de l’amitié qui
nous unit et des souvenirs de tous les moments que nous avons passés
ensemble, je vous dédie ce travail et je vous souhaite une vie pleine de santé
et de bonheur
Vous aviez toujours cru en moi, et c’est dans votre présence que j’ai
puisé la volonté de continuer.
A toute ma famille.
A toutes mes enseignantes et à tous mes enseignants.
A tous ceux que j’aime. A tous ceux qui m’aiment.
A tous ceux qui m’ont aidé de près ou de loin.

ii
Remerciements
En premier lieu, je tiens à remercier les membres de jury d’avoir accepté d’évaluer
mon travail.
Je tiens également à remercier M. Khalil KHALDI et HK CONSULTING, qui m’ont
ouvert les portes de leur entreprise. Je tiens à dire que j’ai pu voir une société très bien gérée,
et qui est pour moi une référence du point de vue professionnel, mais aussi sur le plan social.
La très bonne ambiance qui y règne mêlé au professionnalisme des collaborateurs ont
constitué pour moi un environnement très agréable pour m’épanouir dans mon projet
professionnel.
Mes remerciements les plus chaleureux vont à M. Mohamed ZITOUNI, responsable
du département électrique, et le remercie pour la qualité de son encadrement exceptionnel,
pour sa patience, sa rigueur et sa disponibilité durant notre préparation de ce projet.
Je tiens à déclarer mon chef de département M. Mohamed Aymen SLIM et tous mes
enseignants de l’Université Libre de Tunis ainsi que le directeur de pole technologie M.
Oussama TOUATI pour la qualité de l’enseignement qu’ils nous ont prodigué durant nos
études et pour leur grande contribution à la réussite de cette formation.
Enfin je tiens à remercier l'ensemble du groupe HK Consulting pour leurs accueils
chaleureux et spécialement M. Hedi Ben NAKHLA

iii
Table des matières
Dédicaces ...................................................................................................................i
Remerciements..........................................................................................................ii
Table des matières....................................................................................................iii
Liste des figures ........................................................................................................ v
Liste des tableaux.....................................................................................................vi
Liste des abréviations..............................................................................................vii
Présentation de l’entreprise ....................................................................................... 1
Introduction générale................................................................................................. 2
CHAPITRE I. ENVIRONNEMENT ET PRESENTATION DU PROJET ............................................... 3
I.1 Introduction...................................................................................................................... 3
I.2 Les Prérequis du domaine de l’électricité de bâtiment..................................................... 3
I.2.1 Généralité le bureau d’étude. .................................................................................... 3
I.2.2 Les phases du projet.................................................................................................. 3
I.2.2.1 La maitrise d’œuvre. ......................................................................................... 4
I.2.2.2 Les entreprises sous-traitantes........................................................................... 4
I.2.2.3 La norme NIBT................................................................................................. 4
I.2.2.4 Courant fort....................................................................................................... 5
I.2.2.5 Courant faible.................................................................................................... 7
I.2.2.6 Les cheminements des câbles.......................................................................... 10
I.3 Présentation de projet..................................................................................................... 10
I.4 Hiérarchie des titres des parties...................................................................................... 10
I.5 Parties logiciels .............................................................................................................. 11
I.5.1 Le logiciel DiaLux.................................................................................................. 11
I.5.2 Le logiciel Autocad................................................................................................. 12
I.5.3 Le logiciel Excel. .................................................................................................... 12

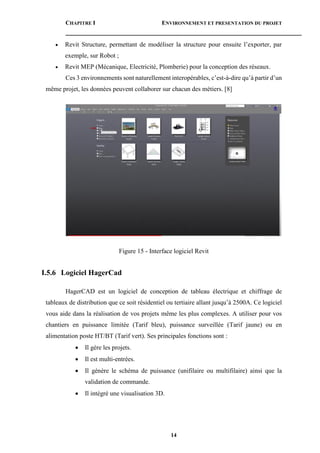

I.5.4 Le logiciel ELIUM.................................................................................................. 13
I.5.5 Le logiciel Revit...................................................................................................... 13
I.5.6 Logiciel HagerCad.................................................................................................. 14
I.6 Conclusion ..................................................................................................................... 15
CHAPITRE II. ETUDE D’ECLAIREMENT DES PARTIES COMMUNES ......................................... 16
II.1 Introduction............................................................................................................... 16
II.2 Notion sur l’éclairage intérieur.................................................................................. 16

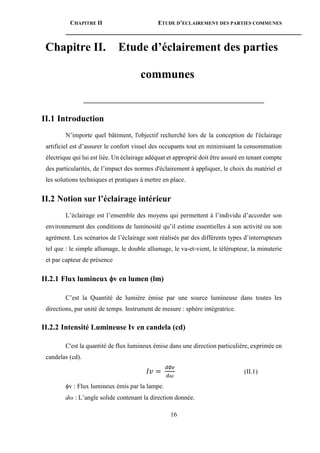

II.2.1 Flux lumineux v en lumen (lm) ........................................................................... 16
II.2.2 Intensité Lumineuse Iv en candela (cd) ................................................................. 16
II.2.3 Eclairement E en lux (lx) ou lumen/m².................................................................. 17
II.2.4 Luminance ............................................................................................................. 17
II.2.5 La courbe photométrique....................................................................................... 18

iv
II.2.6 Facteur de réflexion............................................................................................... 18
II.3 Eclairage SGX........................................................................................................... 19
II.3.1 Hypothèse de calculs et performances à atteindre ................................................. 20
II.3.2 Niveau d’éclairement............................................................................................. 20
II.3.3 Caractéristique des appareils d’éclairage............................................................... 21
II.3.4 Commande d’éclairage.......................................................................................... 22

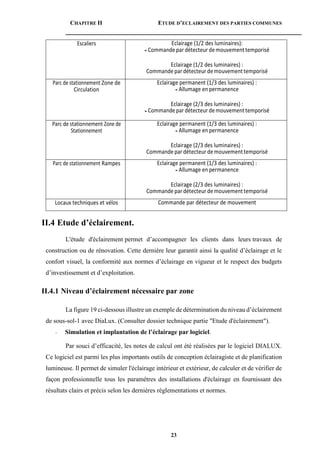

II.4 Etude d’éclairement................................................................................................... 23
II.4.1 Niveau d’éclairement nécessaire par zone............................................................. 23
II.5 Eclairage Sécurité...................................................................................................... 26
II.5.1 Eclairage sécurité des services généraux............................................................... 26
II.5.2 Pour les locaux techniques. ................................................................................... 27
II.6 Conclusion................................................................................................................. 28

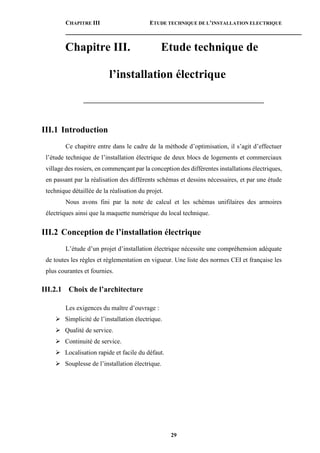

CHAPITRE III. ETUDE TECHNIQUE DE L’INSTALLATION ELECTRIQUE.................................. 29
III.1 Introduction............................................................................................................... 29
III.2 Conception de l’installation électrique...................................................................... 29
III.2.1 Choix de l’architecture......................................................................................... 29
III.2.2 Plan d’implantation .............................................................................................. 30
III.2.3 Schéma synoptique............................................................................................... 33
III.2.4 Tracé des chemins de câble.................................................................................. 35
III.3 Note de calcul............................................................................................................ 35
III.3.1 Bilan de puissance................................................................................................ 35
III.3.2 Colonne montante ................................................................................................ 36
III.3.3 Dérivation individuelles abonnés ......................................................................... 40
III.3.4 Détermination des sections de câbles................................................................... 40
III.3.5 Détermination de la chute de tension ................................................................... 43
III.3.6 La sélectivité ........................................................................................................ 44
III.4 Dimensionnement par logiciel ELIUM. .................................................................... 45
III.5 Schémas unifilaires et encombrement 3D Hagercad................................................. 46
III.6 Maquette numérique de local technique et type de logement T2. ............................. 47

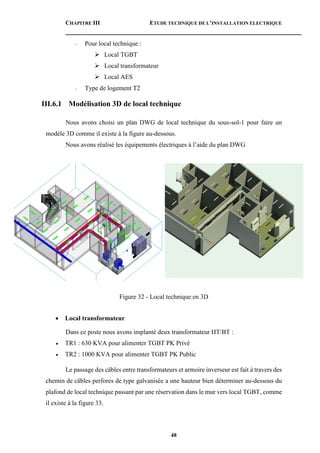

III.6.1 Modélisation 3D de local technique..................................................................... 48
III.7 Modélisation 3D de type 2 de logement (T2)............................................................ 49
III.8 Conclusion................................................................................................................. 50

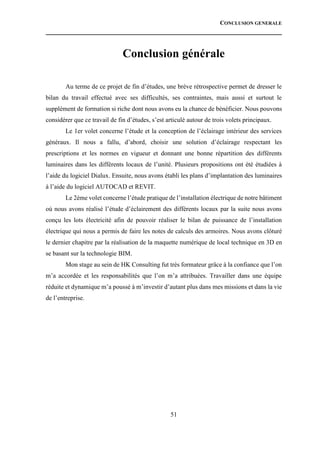

Conclusion générale ................................................................................................ 51
Bibliographie........................................................................................................... 52
Annexes................................................................................................................... 53

v

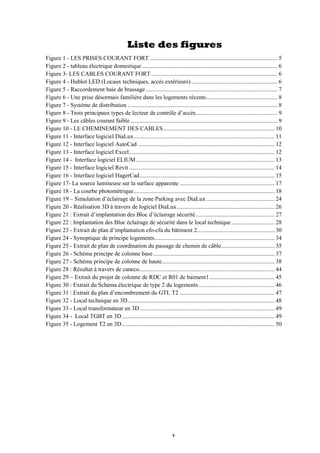

Liste des figures

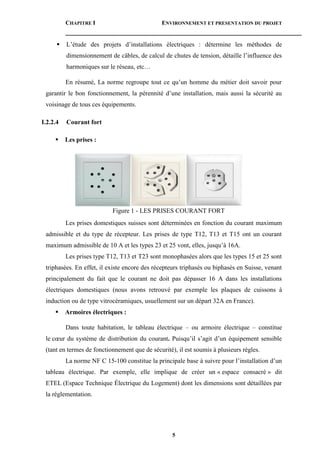

Figure 1 - LES PRISES COURANT FORT ...................................................................................... 5
Figure 2 - tableau électrique domestique ........................................................................................... 6
Figure 3- LES CABLES COURANT FORT ..................................................................................... 6
Figure 4 - Hublot LED (Locaux techniques, accès extérieurs) .......................................................... 6
Figure 5 - Raccordement baie de brassage......................................................................................... 7

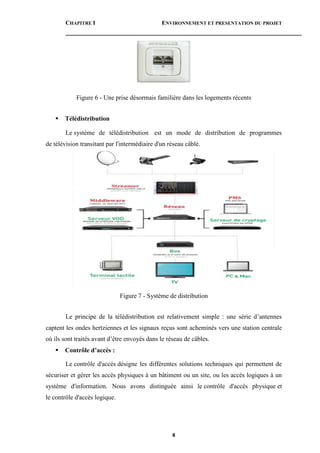

Figure 6 - Une prise désormais familière dans les logements récents................................................ 8
Figure 7 - Système de distribution ..................................................................................................... 8
Figure 8 - Trois principaux types de lecteur de contrôle d’accès....................................................... 9
Figure 9 - Les câbles courant faible ................................................................................................... 9
Figure 10 - LE CHEMINEMENT DES CABLES........................................................................... 10
Figure 11 - Interface logiciel DiaLux............................................................................................... 11
Figure 12 - Interface logiciel AutoCad ............................................................................................ 12
Figure 13 - Interface logiciel Excel.................................................................................................. 12
Figure 14 - Interface logiciel ELIUM ............................................................................................. 13
Figure 15 - Interface logiciel Revit .................................................................................................. 14
Figure 16 - Interface logiciel HagerCad........................................................................................... 15
Figure 17- La source lumineuse sur la surface apparente ................................................................ 17
Figure 18 - La courbe photométrique............................................................................................... 18
Figure 19 – Simulation d’éclairage de la zone Parking avec DiaLux.............................................. 24
Figure 20 - Réalisation 3D à travers de logiciel DiaLux.................................................................. 26
Figure 21 : Extrait d’implantation des Bloc d’éclairage sécurité..................................................... 27
Figure 22 : Implantation des Bloc éclairage de sécurité dans le local technique ............................. 28
Figure 23 - Extrait de plan d’implantation cfo-cfa du bâtiment 2.................................................... 30
Figure 24 - Synoptique de principe logements................................................................................. 34
Figure 25 - Extrait de plan de coordination du passage de chemin de câble.................................... 35
Figure 26 - Schéma principe de colonne base.................................................................................. 37
Figure 27 - Schéma principe de colonne de haute............................................................................ 38
Figure 28 : Résultat à travers de caneco........................................................................................... 44
Figure 29 – Extrait du projet de colonne de RDC et R01 de baiment1............................................ 45
Figure 30 : Extrait du Schéma électrique de type 2 du logements ................................................... 46
Figure 31 : Extrait du plan d’encombrement du GTL T2 ................................................................ 47
Figure 32 - Local technique en 3D................................................................................................... 48
Figure 33 - Local transformateur en 3D........................................................................................... 49
Figure 34 - Local TGBT en 3D....................................................................................................... 49
Figure 35 - Logement T2 en 3D....................................................................................................... 50

vi

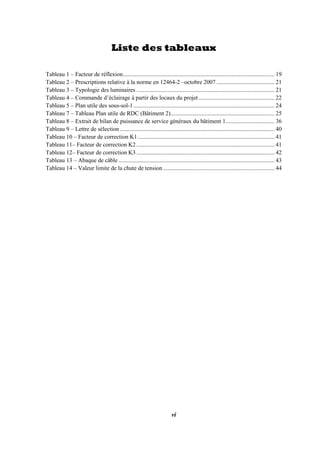

Liste des tableaux
Tableau 1 – Facteur de réflexion...................................................................................................... 19
Tableau 2 – Prescriptions relative à la norme en 12464-2 –octobre 2007 ....................................... 21
Tableau 3 – Typologie des luminaires ............................................................................................. 21
Tableau 4 – Commande d’éclairage à partir des locaux du projet ................................................... 22
Tableau 5 – Plan utile des sous-sol-1............................................................................................... 24
Tableau 7 – Tableau Plan utile de RDC (Bâtiment 2)...................................................................... 25
Tableau 8 – Extrait de bilan de puissance de service généraux du bâtiment 1................................. 36
Tableau 9 – Lettre de sélection ........................................................................................................ 40
Tableau 10 – Facteur de correction K1 ............................................................................................ 41
Tableau 11– Facteur de correction K2 ............................................................................................. 41
Tableau 12– Facteur de correction K3 ............................................................................................. 42
Tableau 13 – Abaque de câble ......................................................................................................... 43
Tableau 14 – Valeur limite de la chute de tension ........................................................................... 44

vii
Liste des abréviations
NIBT : La norme sur les installations à basse tension.

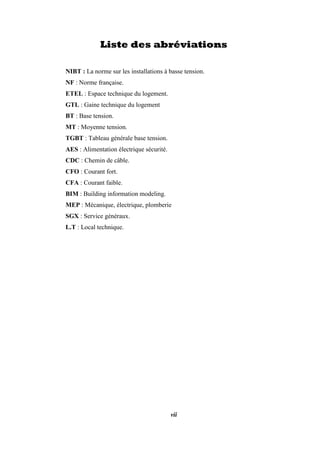

NF : Norme française.
ETEL : Espace technique du logement.
GTL : Gaine technique du logement
BT : Base tension.
MT : Moyenne tension.
TGBT : Tableau générale base tension.
AES : Alimentation électrique sécurité.
CDC : Chemin de câble.
CFO : Courant fort.
CFA : Courant faible.
BIM : Building information modeling.
MEP : Mécanique, électrique, plomberie
SGX : Service généraux.
L.T : Local technique.

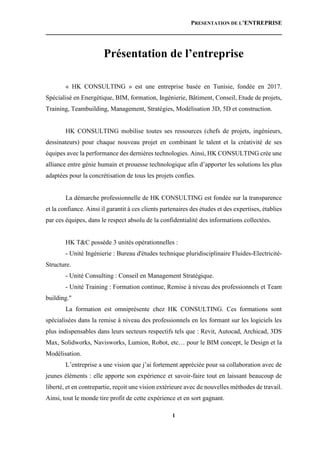

PRESENTATION DE L’ENTREPRISE
1
Présentation de l’entreprise
« HK CONSULTING » est une entreprise basée en Tunisie, fondée en 2017.
Spécialisé en Energétique, BIM, formation, Ingénierie, Bâtiment, Conseil, Etude de projets,
Training, Teambuilding, Management, Stratégies, Modélisation 3D, 5D et construction.
HK CONSULTING mobilise toutes ses ressources (chefs de projets, ingénieurs,
dessinateurs) pour chaque nouveau projet en combinant le talent et la créativité de ses
équipes avec la performance des dernières technologies. Ainsi, HK CONSULTING crée une
alliance entre génie humain et prouesse technologique afin d’apporter les solutions les plus
adaptées pour la concrétisation de tous les projets confies.
La démarche professionnelle de HK CONSULTING est fondée sur la transparence
et la confiance. Ainsi il garantit à ces clients partenaires des études et des expertises, établies
par ces équipes, dans le respect absolu de la confidentialité des informations collectées.
HK T&C possède 3 unités opérationnelles :
- Unité Ingénierie : Bureau d'études technique pluridisciplinaire Fluides-Electricité-
Structure.
- Unité Consulting : Conseil en Management Stratégique.
- Unité Training : Formation continue, Remise à niveau des professionnels et Team
building."
La formation est omniprésente chez HK CONSULTING. Ces formations sont
spécialisées dans la remise à niveau des professionnels en les formant sur les logiciels les
plus indispensables dans leurs secteurs respectifs tels que : Revit, Autocad, Archicad, 3DS
Max, Solidworks, Navisworks, Lumion, Robot, etc… pour le BIM concept, le Design et la
Modélisation.
L’entreprise a une vision que j’ai fortement appréciée pour sa collaboration avec de
jeunes éléments : elle apporte son expérience et savoir-faire tout en laissant beaucoup de
liberté, et en contrepartie, reçoit une vision extérieure avec de nouvelles méthodes de travail.
Ainsi, tout le monde tire profit de cette expérience et en sort gagnant.

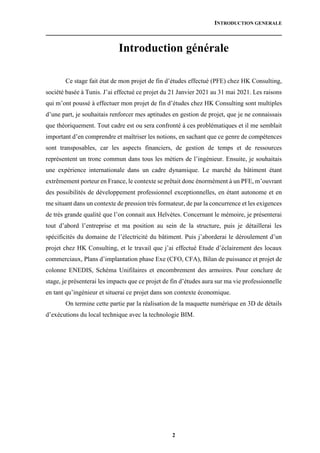

INTRODUCTION GENERALE
2
Introduction générale
Ce stage fait état de mon projet de fin d’études effectué (PFE) chez HK Consulting,
société basée à Tunis. J’ai effectué ce projet du 21 Janvier 2021 au 31 mai 2021. Les raisons
qui m’ont poussé à effectuer mon projet de fin d’études chez HK Consulting sont multiples
d’une part, je souhaitais renforcer mes aptitudes en gestion de projet, que je ne connaissais
que théoriquement. Tout cadre est ou sera confronté à ces problématiques et il me semblait
important d’en comprendre et maîtriser les notions, en sachant que ce genre de compétences
sont transposables, car les aspects financiers, de gestion de temps et de ressources
représentent un tronc commun dans tous les métiers de l’ingénieur. Ensuite, je souhaitais
une expérience internationale dans un cadre dynamique. Le marché du bâtiment étant
extrêmement porteur en France, le contexte se prêtait donc énormément à un PFE, m’ouvrant
des possibilités de développement professionnel exceptionnelles, en étant autonome et en
me situant dans un contexte de pression très formateur, de par la concurrence et les exigences
de très grande qualité que l’on connait aux Helvètes. Concernant le mémoire, je présenterai
tout d’abord l’entreprise et ma position au sein de la structure, puis je détaillerai les
spécificités du domaine de l’électricité du bâtiment. Puis j’aborderai le déroulement d’un
projet chez HK Consulting, et le travail que j’ai effectué Etude d’éclairement des locaux
commerciaux, Plans d’implantation phase Exe (CFO, CFA), Bilan de puissance et projet de
colonne ENEDIS, Schéma Unifilaires et encombrement des armoires. Pour conclure de
stage, je présenterai les impacts que ce projet de fin d’études aura sur ma vie professionnelle
en tant qu’ingénieur et situerai ce projet dans son contexte économique.
On termine cette partie par la réalisation de la maquette numérique en 3D de détails
d’exécutions du local technique avec la technologie BIM.

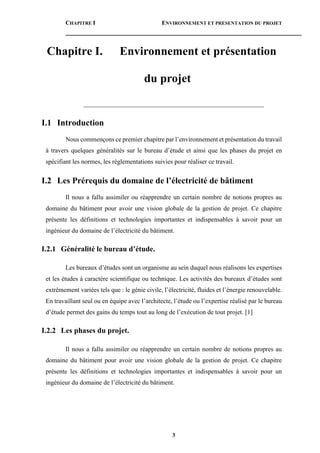

CHAPITRE I ENVIRONNEMENT ET PRESENTATION DU PROJET
3
Chapitre I. Environnement et présentation
du projet
________________________________________________________
I.1 Introduction
Nous commençons ce premier chapitre par l’environnement et présentation du travail
à travers quelques généralités sur le bureau d’étude et ainsi que les phases du projet en
spécifiant les normes, les règlementations suivies pour réaliser ce travail.
I.2 Les Prérequis du domaine de l’électricité de bâtiment
Il nous a fallu assimiler ou réapprendre un certain nombre de notions propres au
domaine du bâtiment pour avoir une vision globale de la gestion de projet. Ce chapitre
présente les définitions et technologies importantes et indispensables à savoir pour un
ingénieur du domaine de l’électricité du bâtiment.
I.2.1 Généralité le bureau d’étude.
Les bureaux d’études sont un organisme au sein duquel nous réalisons les expertises
et les études à caractère scientifique ou technique. Les activités des bureaux d’études sont
extrêmement variées tels que : le génie civile, l’électricité, fluides et l’énergie renouvelable.
En travaillant seul ou en équipe avec l’architecte, l’étude ou l’expertise réalisé par le bureau
d’étude permet des gains du temps tout au long de l’exécution de tout projet. [1]
I.2.2 Les phases du projet.
Il nous a fallu assimiler ou réapprendre un certain nombre de notions propres au
domaine du bâtiment pour avoir une vision globale de la gestion de projet. Ce chapitre
présente les définitions et technologies importantes et indispensables à savoir pour un
ingénieur du domaine de l’électricité du bâtiment.

4

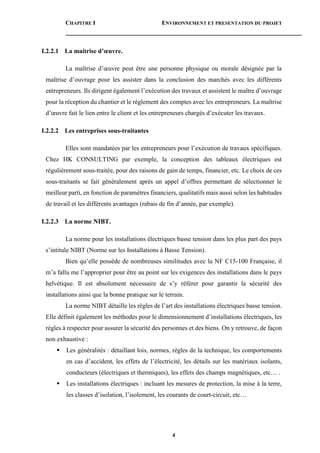

I.2.2.1 La maitrise d’œuvre.
La maîtrise d’œuvre peut être une personne physique ou morale désignée par la
maîtrise d’ouvrage pour les assister dans la conclusion des marchés avec les différents
entrepreneurs. Ils dirigent également l’exécution des travaux et assistent le maître d’ouvrage
pour la réception du chantier et le règlement des comptes avec les entrepreneurs. La maîtrise
d’œuvre fait le lien entre le client et les entrepreneurs chargés d’exécuter les travaux.
I.2.2.2 Les entreprises sous-traitantes
Elles sont mandatées par les entrepreneurs pour l’exécution de travaux spécifiques.
Chez HK CONSULTING par exemple, la conception des tableaux électriques est
régulièrement sous-traitée, pour des raisons de gain de temps, financier, etc. Le choix de ces
sous-traitants se fait généralement après un appel d’offres permettant de sélectionner le
meilleur parti, en fonction de paramètres financiers, qualitatifs mais aussi selon les habitudes
de travail et les différents avantages (rabais de fin d’année, par exemple).
I.2.2.3 La norme NIBT.
La norme pour les installations électriques basse tension dans les plus part des pays
s’intitule NIBT (Norme sur les Installations à Basse Tension).
Bien qu’elle possède de nombreuses similitudes avec la NF C15-100 Française, il
m’a fallu me l’approprier pour être au point sur les exigences des installations dans le pays
helvétique. Il est absolument nécessaire de s’y référer pour garantir la sécurité des
installations ainsi que la bonne pratique sur le terrain.
La norme NIBT détaille les règles de l’art des installations électriques basse tension.
Elle définit également les méthodes pour le dimensionnement d’installations électriques, les
règles à respecter pour assurer la sécurité des personnes et des biens. On y retrouve, de façon
non exhaustive :
 Les généralités : détaillant lois, normes, règles de la technique, les comportements
en cas d’accident, les effets de l’électricité, les détails sur les matériaux isolants,
conducteurs (électriques et thermiques), les effets des champs magnétiques, etc… .
 Les installations électriques : incluant les mesures de protection, la mise à la terre,
les classes d’isolation, l’isolement, les courants de court-circuit, etc…

5
 L’étude des projets d’installations électriques : détermine les méthodes de
dimensionnement de câbles, de calcul de chutes de tension, détaille l’influence des
harmoniques sur le réseau, etc…
En résumé, La norme regroupe tout ce qu’un homme du métier doit savoir pour
garantir le bon fonctionnement, la pérennité d’une installation, mais aussi la sécurité au
voisinage de tous ces équipements.
I.2.2.4 Courant fort
 Les prises :
Figure 1 - LES PRISES COURANT FORT
Les prises domestiques suisses sont déterminées en fonction du courant maximum
admissible et du type de récepteur. Les prises de type T12, T13 et T15 ont un courant
maximum admissible de 10 A et les types 23 et 25 vont, elles, jusqu’à 16A.
Les prises type T12, T13 et T23 sont monophasées alors que les types 15 et 25 sont
triphasées. En effet, il existe encore des récepteurs triphasés ou biphasés en Suisse, venant
principalement du fait que le courant ne doit pas dépasser 16 A dans les installations
électriques domestiques (nous avons retrouvé par exemple les plaques de cuissons à
induction ou de type vitrocéramiques, usuellement sur un départ 32A en France).
 Armoires électriques :
Dans toute habitation, le tableau électrique – ou armoire électrique – constitue
le cœur du système de distribution du courant. Puisqu’il s’agit d’un équipement sensible
(tant en termes de fonctionnement que de sécurité), il est soumis à plusieurs règles.
La norme NF C 15-100 constitue la principale base à suivre pour l’installation d’un
tableau électrique. Par exemple, elle implique de créer un « espace consacré » dit
ETEL (Espace Technique Électrique du Logement) dont les dimensions sont détaillées par
la réglementation.

6

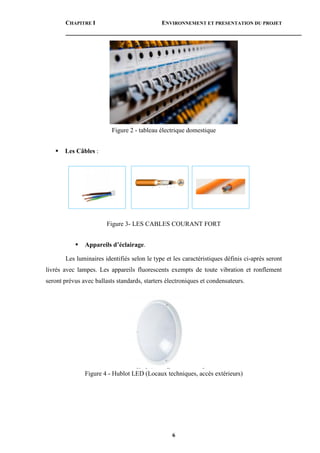

Figure 2 - tableau électrique domestique
 Les Câbles :
Figure 3- LES CABLES COURANT FORT
 Appareils d’éclairage.
Les luminaires identifiés selon le type et les caractéristiques définis ci-après seront
livrés avec lampes. Les appareils fluorescents exempts de toute vibration et ronflement
seront prévus avec ballasts standards, starters électroniques et condensateurs.
Figure 4 - Hublot LED (Locaux techniques, accès extérieurs)

7

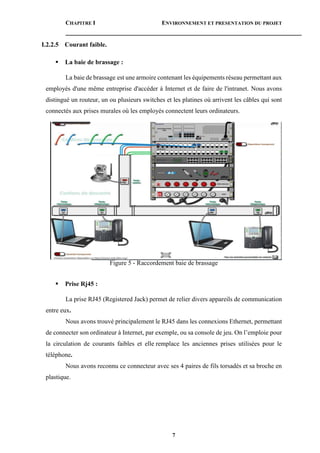

I.2.2.5 Courant faible.
 La baie de brassage :
La baie de brassage est une armoire contenant les équipements réseau permettant aux
employés d'une même entreprise d'accéder à Internet et de faire de l'intranet. Nous avons
distingué un routeur, un ou plusieurs switches et les platines où arrivent les câbles qui sont
connectés aux prises murales où les employés connectent leurs ordinateurs.
Figure 5 - Raccordement baie de brassage
 Prise Rj45 :
La prise RJ45 (Registered Jack) permet de relier divers appareils de communication
entre eux.
Nous avons trouvé principalement le RJ45 dans les connexions Ethernet, permettant
de connecter son ordinateur à Internet, par exemple, ou sa console de jeu. On l’emploie pour
la circulation de courants faibles et elle remplace les anciennes prises utilisées pour le
téléphone.
Nous avons reconnu ce connecteur avec ses 4 paires de fils torsadés et sa broche en
plastique.

8
Figure 6 - Une prise désormais familière dans les logements récents
 Télédistribution
Le système de télédistribution est un mode de distribution de programmes
de télévision transitant par l'intermédiaire d'un réseau câblé.
Figure 7 - Système de distribution
Le principe de la télédistribution est relativement simple : une série d’antennes
captent les ondes hertziennes et les signaux reçus sont acheminés vers une station centrale
où ils sont traités avant d’être envoyés dans le réseau de câbles.
 Contrôle d’accès :
Le contrôle d'accès désigne les différentes solutions techniques qui permettent de
sécuriser et gérer les accès physiques à un bâtiment ou un site, ou les accès logiques à un
système d'information. Nous avons distinguée ainsi le contrôle d'accès physique et
le contrôle d'accès logique.

9

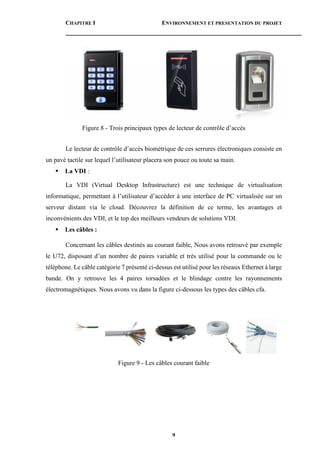

Figure 8 - Trois principaux types de lecteur de contrôle d’accès
Le lecteur de contrôle d’accès biométrique de ces serrures électroniques consiste en
un pavé tactile sur lequel l’utilisateur placera son pouce ou toute sa main.
 La VDI :
La VDI (Virtual Desktop Infrastructure) est une technique de virtualisation
informatique, permettant à l’utilisateur d’accéder à une interface de PC virtualisée sur un
serveur distant via le cloud. Découvrez la définition de ce terme, les avantages et
inconvénients des VDI, et le top des meilleurs vendeurs de solutions VDI.
 Les câbles :
Concernant les câbles destinés au courant faible, Nous avons retrouvé par exemple
le U72, disposant d’un nombre de paires variable et très utilisé pour la commande ou le
téléphone. Le câble catégorie 7 présenté ci-dessus est utilisé pour les réseaux Ethernet à large
bande. On y retrouve les 4 paires torsadées et le blindage contre les rayonnements
électromagnétiques. Nous avons vu dans la figure ci-dessous les types des câbles cfa.
Figure 9 - Les câbles courant faible

10

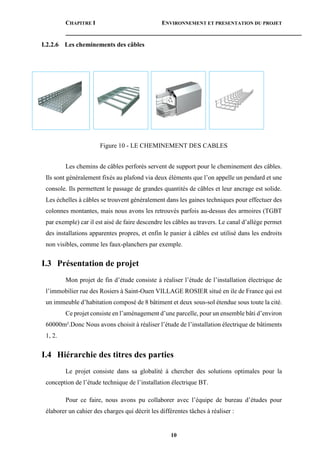

I.2.2.6 Les cheminements des câbles
Figure 10 - LE CHEMINEMENT DES CABLES
Les chemins de câbles perforés servent de support pour le cheminement des câbles.
Ils sont généralement fixés au plafond via deux éléments que l’on appelle un pendard et une
console. Ils permettent le passage de grandes quantités de câbles et leur ancrage est solide.
Les échelles à câbles se trouvent généralement dans les gaines techniques pour effectuer des
colonnes montantes, mais nous avons les retrouvés parfois au-dessus des armoires (TGBT
par exemple) car il est aisé de faire descendre les câbles au travers. Le canal d’allège permet
des installations apparentes propres, et enfin le panier à câbles est utilisé dans les endroits
non visibles, comme les faux-planchers par exemple.
I.3 Présentation de projet
Mon projet de fin d’étude consiste à réaliser l’étude de l’installation électrique de
l’immobilier rue des Rosiers à Saint-Ouen VILLAGE ROSIER situé en ile de France qui est
un immeuble d’habitation composé de 8 bâtiment et deux sous-sol étendue sous toute la cité.
Ce projet consiste en l’aménagement d’une parcelle, pour un ensemble bâti d’environ
60000m².Donc Nous avons choisit à réaliser l’étude de l’installation électrique de bâtiments
1, 2.
I.4 Hiérarchie des titres des parties
Le projet consiste dans sa globalité à chercher des solutions optimales pour la
conception de l’étude technique de l’installation électrique BT.
Pour ce faire, nous avons pu collaborer avec l’équipe de bureau d’études pour
élaborer un cahier des charges qui décrit les différentes tâches à réaliser :

11

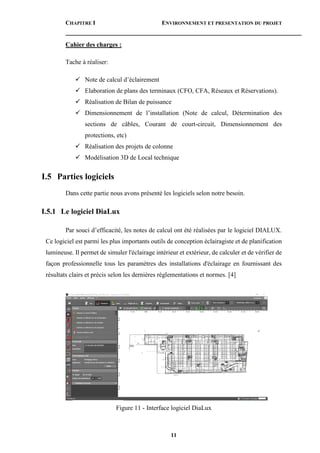

Cahier des charges :
Tache à réaliser:
 Note de calcul d’éclairement
 Elaboration de plans des terminaux (CFO, CFA, Réseaux et Réservations).
 Réalisation de Bilan de puissance
 Dimensionnement de l’installation (Note de calcul, Détermination des
sections de câbles, Courant de court-circuit, Dimensionnement des
protections, etc)
 Réalisation des projets de colonne
 Modélisation 3D de Local technique
I.5 Parties logiciels
Dans cette partie nous avons présenté les logiciels selon notre besoin.
I.5.1 Le logiciel DiaLux
Par souci d’efficacité, les notes de calcul ont été réalisées par le logiciel DIALUX.
Ce logiciel est parmi les plus importants outils de conception éclairagiste et de planification
lumineuse. Il permet de simuler l'éclairage intérieur et extérieur, de calculer et de vérifier de
façon professionnelle tous les paramètres des installations d'éclairage en fournissant des
résultats clairs et précis selon les dernières réglementations et normes. [4]
Figure 11 - Interface logiciel DiaLux

12

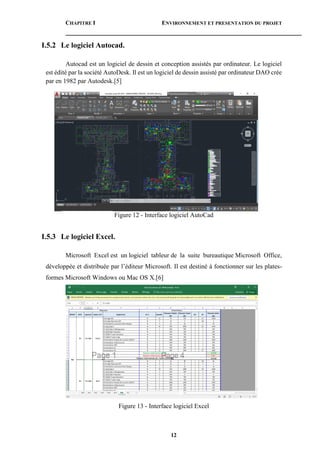

I.5.2 Le logiciel Autocad.
Autocad est un logiciel de dessin et conception assistés par ordinateur. Le logiciel
est édité par la société AutoDesk. Il est un logiciel de dessin assisté par ordinateur DAO crée
par en 1982 par Autodesk.[5]
Figure 12 - Interface logiciel AutoCad
I.5.3 Le logiciel Excel.
Microsoft Excel est un logiciel tableur de la suite bureautique Microsoft Office,
développée et distribuée par l’éditeur Microsoft. Il est destiné à fonctionner sur les plates-
formes Microsoft Windows ou Mac OS X.[6]
Figure 13 - Interface logiciel Excel

13

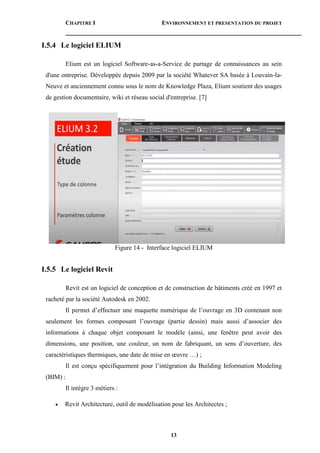

I.5.4 Le logiciel ELIUM
Elium est un logiciel Software-as-a-Service de partage de connaissances au sein
d'une entreprise. Développée depuis 2009 par la société Whatever SA basée à Louvain-la-
Neuve et anciennement connu sous le nom de Knowledge Plaza, Elium soutient des usages
de gestion documentaire, wiki et réseau social d'entreprise. [7]
Figure 14 - Interface logiciel ELIUM
I.5.5 Le logiciel Revit
Revit est un logiciel de conception et de construction de bâtiments créé en 1997 et
racheté par la société Autodesk en 2002.
Il permet d’effectuer une maquette numérique de l’ouvrage en 3D contenant non
seulement les formes composant l’ouvrage (partie dessin) mais aussi d’associer des
informations à chaque objet composant le modèle (ainsi, une fenêtre peut avoir des
dimensions, une position, une couleur, un nom de fabriquant, un sens d’ouverture, des
caractéristiques thermiques, une date de mise en œuvre …) ;
Il est conçu spécifiquement pour l’intégration du Building Information Modeling
(BIM) :
Il intègre 3 métiers :
 Revit Architecture, outil de modélisation pour les Architectes ;

14
 Revit Structure, permettant de modéliser la structure pour ensuite l’exporter, par
exemple, sur Robot ;
 Revit MEP (Mécanique, Electricité, Plomberie) pour la conception des réseaux.
Ces 3 environnements sont naturellement interopérables, c’est-à-dire qu’à partir d’un
même projet, les données peuvent collaborer sur chacun des métiers. [8]
Figure 15 - Interface logiciel Revit
I.5.6 Logiciel HagerCad
HagerCAD est un logiciel de conception de tableau électrique et chiffrage de
tableaux de distribution que ce soit résidentiel ou tertiaire allant jusqu’à 2500A. Ce logiciel
vous aide dans la réalisation de vos projets même les plus complexes. A utiliser pour vos
chantiers en puissance limitée (Tarif bleu), puissance surveillée (Tarif jaune) ou en
alimentation poste HT/BT (Tarif vert). Ses principales fonctions sont :
 Il gère les projets.
 Il est multi-entrées.
 Il génère le schéma de puissance (unifilaire ou multifilaire) ainsi que la
validation de commande.
 Il intégré une visualisation 3D.

15
 Il génère un dossier complet, jusqu’aux notices qui sont accessibles depuis le
logiciel. [9]
Figure 16 - Interface logiciel HagerCad
I.6 Conclusion
Ce chapitre nous a permis d’identifier des solutions techniques pour la suite du projet
qui nous permet d’étudier l’éclairement au chapitre suivant.

CHAPITRE II ETUDE D’ECLAIREMENT DES PARTIES COMMUNES
16
Chapitre II. Etude d’éclairement des parties
communes
________________________________________________________
II.1 Introduction
N’importe quel bâtiment, l'objectif recherché lors de la conception de l'éclairage
artificiel est d’assurer le confort visuel des occupants tout en minimisant la consommation
électrique qui lui est liée. Un éclairage adéquat et approprié doit être assuré en tenant compte
des particularités, de l’impact des normes d'éclairement à appliquer, le choix du matériel et
les solutions techniques et pratiques à mettre en place.
II.2 Notion sur l’éclairage intérieur
L’éclairage est l’ensemble des moyens qui permettent à l’individu d’accorder son
environnement des conditions de luminosité qu’il estime essentielles à son activité ou son
agrément. Les scénarios de l’éclairage sont réalisés par des différents types d’interrupteurs
tel que : le simple allumage, le double allumage, le va-et-vient, le télérupteur, la minuterie
et par capteur de présence
II.2.1 Flux lumineux v en lumen (lm)
C’est la Quantité de lumière émise par une source lumineuse dans toutes les
directions, par unité de temps. Instrument de mesure : sphère intégratrice.
II.2.2 Intensité Lumineuse Iv en candela (cd)
C'est la quantité de flux lumineux émise dans une direction particulière, exprimée en
candelas (cd).
𝐼𝑣 =
𝑑∅𝑣
𝑑𝜔
(II.1)
v : Flux lumineux émis par la lampe.
dω : L’angle solide contenant la direction donnée.

17
Instrument de mesure : luxmètre + mètre / Goniophotomètre (luminaires)

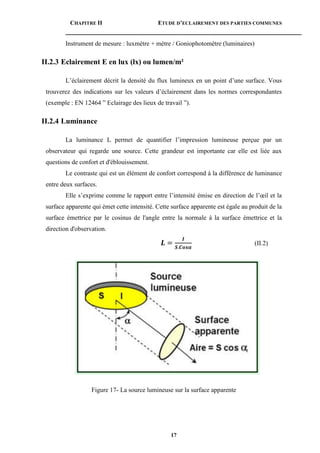

II.2.3 Eclairement E en lux (lx) ou lumen/m²
L’éclairement décrit la densité du flux lumineux en un point d’une surface. Vous
trouverez des indications sur les valeurs d’éclairement dans les normes correspondantes
(exemple : EN 12464 ” Eclairage des lieux de travail ”).
II.2.4 Luminance
La luminance L permet de quantifier l’impression lumineuse perçue par un
observateur qui regarde une source. Cette grandeur est importante car elle est liée aux
questions de confort et d'éblouissement.
Le contraste qui est un élément de confort correspond à la différence de luminance
entre deux surfaces.
Elle s’exprime comme le rapport entre l’intensité émise en direction de l’œil et la
surface apparente qui émet cette intensité. Cette surface apparente est égale au produit de la
surface émettrice par le cosinus de l'angle entre la normale à la surface émettrice et la
direction d'observation.
𝑳 =
𝑰
𝑺.𝑪𝒐𝒔𝜶
(II.2)
Figure 17- La source lumineuse sur la surface apparente

18

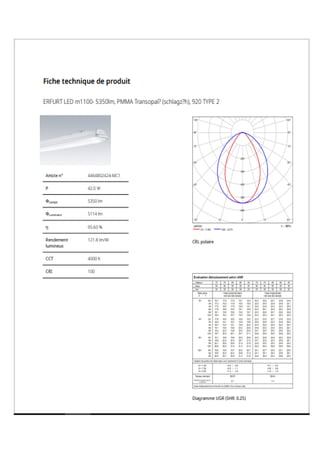

II.2.5 La courbe photométrique.
La courbe photométrique d’un luminaire définit la manière dans le flux lumineux de
la lampe qu’il contient est émis dans les différentes directions de l’espace et comme les vues
3D sont difficile à voir sur une impression 2D, il a été défini 2 plans principaux qui
correspondent à des plans de symétrie de luminaire et la courbe du luminaire.
Figure 18 - La courbe photométrique
II.2.6 Facteur de réflexion
On définit le facteur de réflexion () comme le rapport entre la quantité de lumière
réfléchie et le quantité de lumière reçue par la surface (lumière incidente). Le facteur  est
compris entre 0 et 1. Le tableau ci-dessous donne quelques valeurs de  et le nuancier de
peinture précise les valeurs de  pour plusieurs couleurs.

19

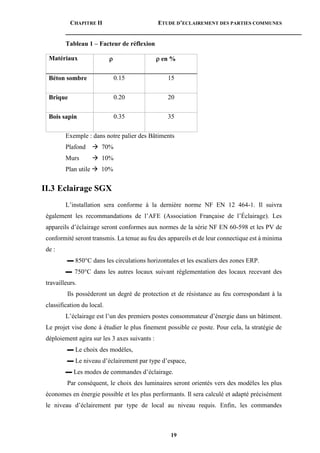

Tableau 1 – Facteur de réflexion
Matériaux   en %
Béton sombre 0.15 15
Brique 0.20 20
Bois sapin 0.35 35
Exemple : dans notre palier des Bâtiments
Plafond  70%
Murs  10%
Plan utile  10%
II.3 Eclairage SGX
L’installation sera conforme à la dernière norme NF EN 12 464-1. Il suivra
également les recommandations de l’AFE (Association Française de l’Éclairage). Les
appareils d’éclairage seront conformes aux normes de la série NF EN 60-598 et les PV de
conformité seront transmis. La tenue au feu des appareils et de leur connectique est à minima
de :
▬ 850°C dans les circulations horizontales et les escaliers des zones ERP.
▬ 750°C dans les autres locaux suivant réglementation des locaux recevant des
travailleurs.
Ils possèderont un degré de protection et de résistance au feu correspondant à la
classification du local.
L’éclairage est l’un des premiers postes consommateur d’énergie dans un bâtiment.
Le projet vise donc à étudier le plus finement possible ce poste. Pour cela, la stratégie de
déploiement agira sur les 3 axes suivants :
▬ Le choix des modèles,
▬ Le niveau d’éclairement par type d’espace,
▬ Les modes de commandes d’éclairage.
Par conséquent, le choix des luminaires seront orientés vers des modèles les plus
économes en énergie possible et les plus performants. Il sera calculé et adapté précisément
le niveau d’éclairement par type de local au niveau requis. Enfin, les commandes

20
d’éclairages seront le plus automatisé possible, avec commande par détection, et selon les
jours et horaires d’ouverture du site. Par souci d’économie d’énergie, l’installation
d’éclairage artificiel ne devra pas consommer plus de 5 W/m² maximum (hors zone
architecturales).
Les appareils seront équipés de sources LED.
II.3.1 Hypothèse de calculs et performances à atteindre
L'étude d'éclairage du Parking sera effectuée à partir des données suivantes :
▬ Calculs conformes à l’AFE (Association des fournisseurs d’éclairage) et NF EN
12464-1. Dans le cadre de ses études d’exécution, le titulaire du présent lot aura à sa charge
la réalisation de l’ensemble des études d’éclairement (par logiciel de type Dialux).
Une note de calcul d’éclairement sera ainsi établie pour les zones ci-après :
 Pour les escaliers.
 Pour le Parking.
 Pour les locaux techniques.
Ainsi l’installation d’éclairage devra respecter par volume traité les hypothèses de
calculs suivantes :
 La norme européenne NF EN 12464-1.
 Dimension et hauteur libre du local.
 Hauteur de la zone de calcul (au plan de travail à 0,80cm ou au sol fini).
 Facteurs de réflexion des parois :
 Les facteurs devront être ceux des matériaux retenus par l'architecte.
- Facteur de maintenance (simulation de l’usure et empoussièrement de l’installation
notamment) :
 Locaux techniques : 0.8.
 Parc de stationnement : 0.8.
- Calcul réalisé de nuit sans apport de lumière naturelle.
II.3.2 Niveau d’éclairement
Les niveaux d'éclairement minimaux à atteindre dans les espaces significatifs du
projet sont les suivants :

21

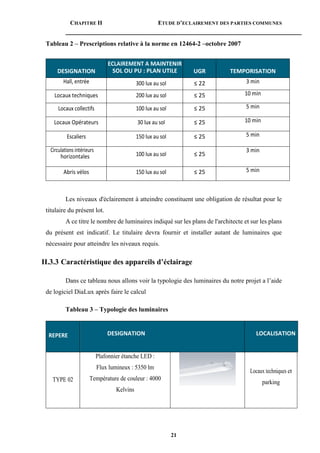

Tableau 2 – Prescriptions relative à la norme en 12464-2 –octobre 2007
Les niveaux d'éclairement à atteindre constituent une obligation de résultat pour le
titulaire du présent lot.
A ce titre le nombre de luminaires indiqué sur les plans de l'architecte et sur les plans
du présent est indicatif. Le titulaire devra fournir et installer autant de luminaires que
nécessaire pour atteindre les niveaux requis.

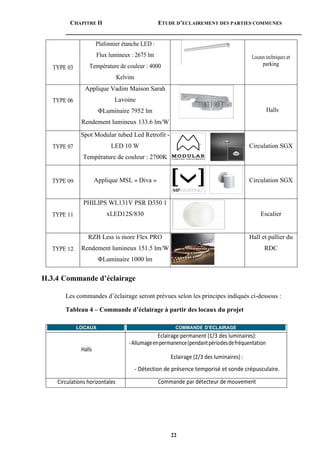

II.3.3 Caractéristique des appareils d’éclairage
Dans ce tableau nous allons voir la typologie des luminaires du notre projet a l’aide
de logiciel DiaLux après faire le calcul

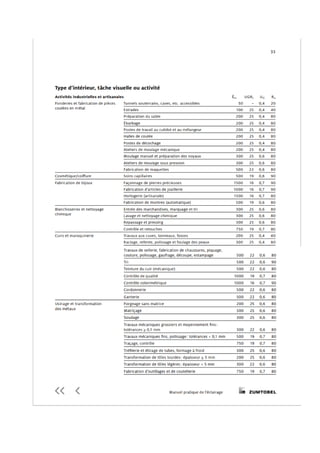

Tableau 3 – Typologie des luminaires
DESIGNATION
ECLAIREMENT A MAINTENIR
SOL OU PU : PLAN UTILE UGR TEMPORISATION
Hall, entrée 300 lux au sol ≤ 22 3 min
Locaux techniques 200 lux au sol ≤ 25 10 min
Locaux collectifs 100 lux au sol ≤ 25 5 min
Locaux Opérateurs 30 lux au sol ≤ 25 10 min
Escaliers 150 lux au sol ≤ 25 5 min
Circulations intérieurs
horizontales 100 lux au sol ≤ 25
3 min
Abris vélos 150 lux au sol ≤ 25 5 min
DESIGNATION LOCALISATION
REPERE
TYPE 02
Plafonnier étanche LED :
Flux lumineux : 5350 lm
Température de couleur : 4000
Kelvins
Locaux techniques et
parking

22
II.3.4 Commande d’éclairage
Les commandes d’éclairage seront prévues selon les principes indiqués ci-dessous :
Tableau 4 – Commande d’éclairage à partir des locaux du projet

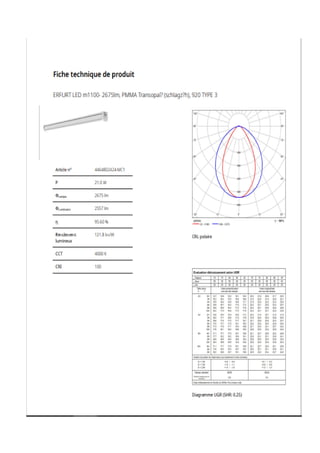

TYPE 03
Plafonnier étanche LED :
Flux lumineux : 2675 lm
Température de couleur : 4000
Kelvins
Locaux techniques et
parking

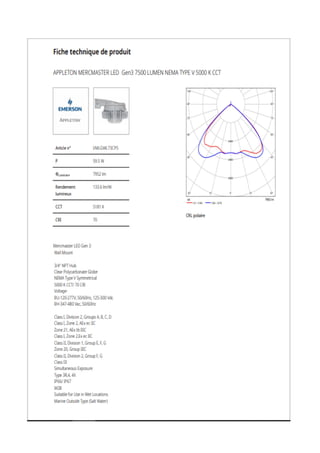

TYPE 06
Applique Vadim Maison Sarah
Lavoine
ΦLuminaire 7952 lm
Rendement lumineux 133.6 lm/W
Halls
TYPE 07
Spot Modular tubed Led Retrofit -
LED 10 W
Température de couleur : 2700K
Circulation SGX

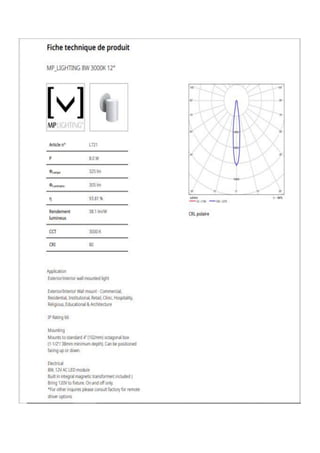

TYPE 09 Applique MSL « Diva » Circulation SGX
TYPE 11

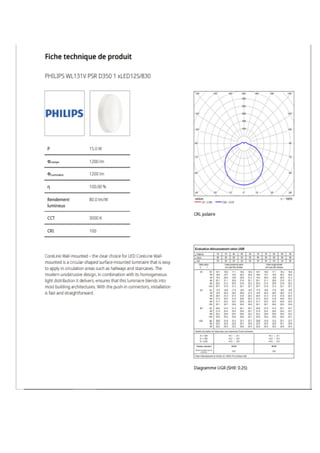

PHILIPS WL131V PSR D350 1
xLED12S/830 Escalier
TYPE 12

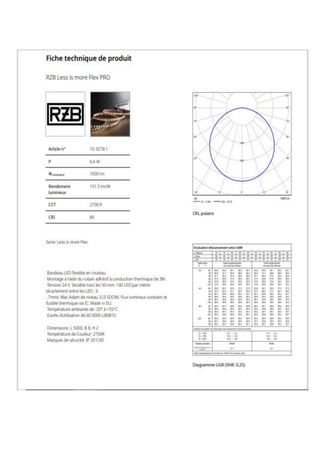

RZB Less is more Flex PRO
Rendement lumineux 151.5 lm/W
ΦLuminaire 1000 lm
Hall et pallier du
RDC
LOCAUX COMMANDE D’ECLAIRAGE
Halls
Eclairage permanent (1/3 des luminaires):
-Allumageenpermanence(pendantpériodesdefréquentation
Eclairage (2/3 des luminaires) :
- Détection de présence temporisé et sonde crépusculaire.
Circulations horizontales Commande par détecteur de mouvement

23
II.4 Etude d’éclairement.
L'étude d'éclairement permet d’accompagner les clients dans leurs travaux de
construction ou de rénovation. Cette dernière leur garantit ainsi la qualité d’éclairage et le
confort visuel, la conformité aux normes d’éclairage en vigueur et le respect des budgets
d’investissement et d’exploitation.

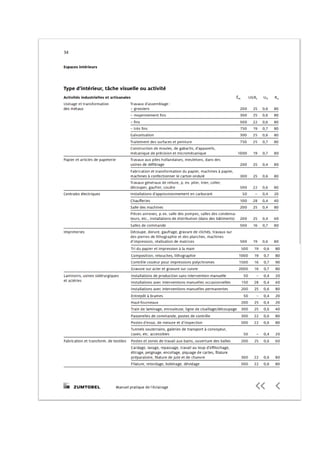

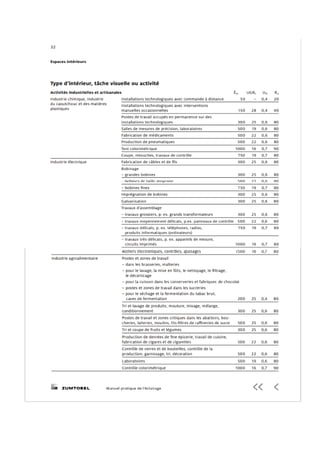

II.4.1 Niveau d’éclairement nécessaire par zone
La figure 19 ci-dessous illustre un exemple de détermination du niveau d’éclairement
de sous-sol-1 avec DiaLux. (Consulter dossier technique partie "Etude d'éclairement").
- Simulation et implantation de l’éclairage par logiciel.
Par souci d’efficacité, les notes de calcul ont été réalisées par le logiciel DIALUX.
Ce logiciel est parmi les plus importants outils de conception éclairagiste et de planification
lumineuse. Il permet de simuler l'éclairage intérieur et extérieur, de calculer et de vérifier de
façon professionnelle tous les paramètres des installations d'éclairage en fournissant des
résultats clairs et précis selon les dernières réglementations et normes.
Escaliers Eclairage (1/2 des luminaires):
- Commande par détecteur demouvementtemporisé
Commande par détecteur demouvementtemporisé
Parc de stationnement Zone de
Circulation
Eclairage permanent (1/3 des luminaires) :
- Allumage en permanence
- Commande par détecteur demouvementtemporisé
Parc de stationnement Zone de
Stationnement
Eclairage permanent (1/3 des luminaires) :
Parc de stationnement Rampes Eclairage permanent (1/3 des luminaires) :
Locaux techniques et vélos Commande par détecteur de mouvement

24

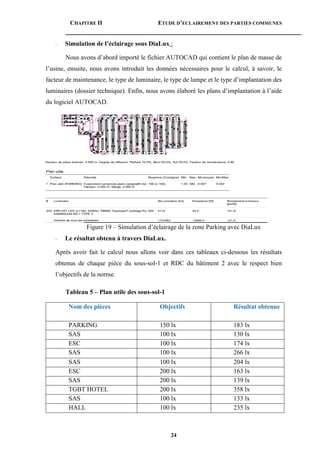

- Simulation de l’éclairage sous DiaLux :
Nous avons d’abord importé le fichier AUTOCAD qui contient le plan de masse de
l’usine, ensuite, nous avons introduit les données nécessaires pour le calcul, à savoir, le
facteur de maintenance, le type de luminaire, le type de lampe et le type d’implantation des
luminaires (dossier technique). Enfin, nous avons élaboré les plans d’implantation à l’aide
du logiciel AUTOCAD.
Figure 19 – Simulation d’éclairage de la zone Parking avec DiaLux
- Le résultat obtenu à travers DiaLux.
Après avoir fait le calcul nous allons voir dans ces tableaux ci-dessous les résultats
obtenus de chaque pièce du sous-sol-1 et RDC du bâtiment 2 avec le respect bien
l’objectifs de la norme.
Tableau 5 – Plan utile des sous-sol-1
Nom des pièces Objectifs Résultat obtenue
PARKING 150 lx 183 lx
SAS 100 lx 130 lx
ESC 100 lx 174 lx
SAS 100 lx 266 lx
SAS 100 lx 204 lx
ESC 200 lx 163 lx
SAS 200 lx 139 lx
TGBT HOTEL 200 lx 358 lx
SAS 100 lx 133 lx
HALL 100 lx 235 lx

25

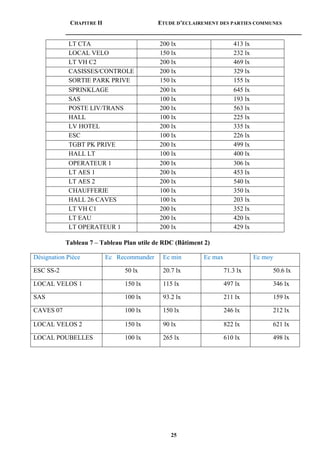

LT CTA 200 lx 413 lx
LOCAL VELO 150 lx 232 lx
LT VH C2 200 lx 469 lx
CASISSES/CONTROLE 200 lx 329 lx
SORTIE PARK PRIVE 150 lx 155 lx
SPRINKLAGE 200 lx 645 lx
SAS 100 lx 193 lx
POSTE LIV/TRANS 200 lx 563 lx
HALL 100 lx 225 lx
LV HOTEL 200 lx 335 lx
ESC 100 lx 226 lx
TGBT PK PRIVE 200 lx 499 lx
HALL LT 100 lx 400 lx
OPERATEUR 1 200 lx 306 lx
LT AES 1 200 lx 453 lx
LT AES 2 200 lx 540 lx
CHAUFFERIE 100 lx 350 lx
HALL 26 CAVES 100 lx 203 lx
LT VH C1 200 lx 352 lx
LT EAU 200 lx 420 lx
LT OPERATEUR 1 200 lx 429 lx
Tableau 7 – Tableau Plan utile de RDC (Bâtiment 2)
Désignation Pièce Ec Recommander Ec min Ec max Ec moy
ESC SS-2 50 lx 20.7 lx 71.3 lx 50.6 lx
LOCAL VELOS 1 150 lx 115 lx 497 lx 346 lx
SAS 100 lx 93.2 lx 211 lx 159 lx
CAVES 07 100 lx 150 lx 246 lx 212 lx
LOCAL VELOS 2 150 lx 90 lx 822 lx 621 lx
LOCAL POUBELLES 100 lx 265 lx 610 lx 498 lx

26

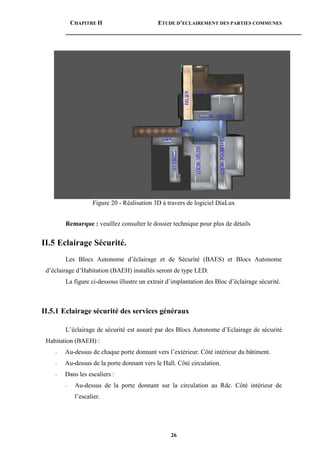

Figure 20 - Réalisation 3D à travers de logiciel DiaLux
Remarque : veuillez consulter le dossier technique pour plus de détails
II.5 Eclairage Sécurité.
Les Blocs Autonome d’éclairage et de Sécurité (BAES) et Blocs Autonome
d’éclairage d’Habitation (BAEH) installés seront de type LED.
La figure ci-dessous illustre un extrait d’implantation des Bloc d’éclairage sécurité.
II.5.1 Eclairage sécurité des services généraux
L’éclairage de sécurité est assuré par des Blocs Autonome d’Eclairage de sécurité
Habitation (BAEH) :
- Au-dessus de chaque porte donnant vers l’extérieur. Côté intérieur du bâtiment.
- Au-dessus de la porte donnant vers le Hall. Côté circulation.
- Dans les escaliers :
- Au-dessus de la porte donnant sur la circulation au Rdc. Côté intérieur de
l’escalier.

27

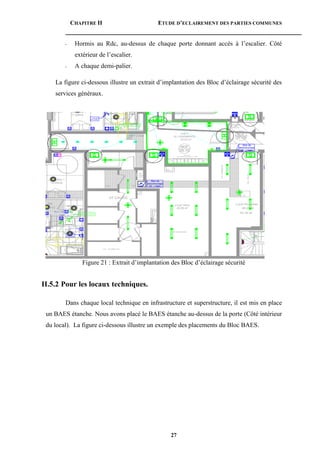

- Hormis au Rdc, au-dessus de chaque porte donnant accès à l’escalier. Côté
extérieur de l’escalier.
- A chaque demi-palier.
La figure ci-dessous illustre un extrait d’implantation des Bloc d’éclairage sécurité des
services généraux.
Figure 21 : Extrait d’implantation des Bloc d’éclairage sécurité
II.5.2 Pour les locaux techniques.
Dans chaque local technique en infrastructure et superstructure, il est mis en place
un BAES étanche. Nous avons placé le BAES étanche au-dessus de la porte (Côté intérieur
du local). La figure ci-dessous illustre un exemple des placements du Bloc BAES.

28

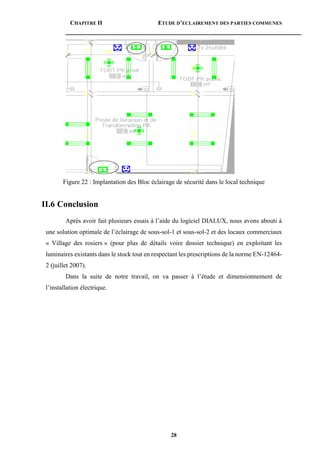

Figure 22 : Implantation des Bloc éclairage de sécurité dans le local technique
II.6 Conclusion
Après avoir fait plusieurs essais à l’aide du logiciel DIALUX, nous avons abouti à
une solution optimale de l’éclairage de sous-sol-1 et sous-sol-2 et des locaux commerciaux
« Village des rosiers » (pour plus de détails voire dossier technique) en exploitant les
luminaires existants dans le stock tout en respectant les prescriptions de la norme EN-12464-
2 (juillet 2007).
Dans la suite de notre travail, on va passer à l’étude et dimensionnement de
l’installation électrique.

CHAPITRE III ETUDE TECHNIQUE DE L’INSTALLATION ELECTRIQUE
29
Chapitre III. Etude technique de
l’installation électrique
________________________________________________________
III.1 Introduction
Ce chapitre entre dans le cadre de la méthode d’optimisation, il s’agit d’effectuer
l’étude technique de l’installation électrique de deux blocs de logements et commerciaux
village des rosiers, en commençant par la conception des différentes installations électriques,
en passant par la réalisation des différents schémas et dessins nécessaires, et par une étude
technique détaillée de la réalisation du projet.
Nous avons fini par la note de calcul et les schémas unifilaires des armoires
électriques ainsi que la maquette numérique du local technique.
III.2 Conception de l’installation électrique
L’étude d’un projet d’installation électrique nécessite une compréhension adéquate
de toutes les règles et règlementation en vigueur. Une liste des normes CEI et française les
plus courantes et fournies.
III.2.1 Choix de l’architecture
Les exigences du maître d’ouvrage :
 Simplicité de l’installation électrique.
 Qualité de service.
 Continuité de service.
 Localisation rapide et facile du défaut.
 Souplesse de l’installation électrique.

30

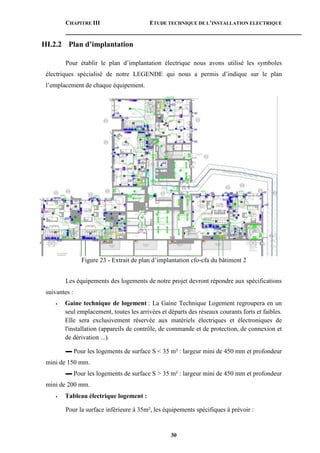

III.2.2 Plan d’implantation
Pour établir le plan d’implantation électrique nous avons utilisé les symboles
électriques spécialisé de notre LEGENDE qui nous a permis d’indique sur le plan
l’emplacement de chaque équipement.
Figure 23 - Extrait de plan d’implantation cfo-cfa du bâtiment 2
Les équipements des logements de notre projet devront répondre aux spécifications
suivantes :
• Gaine technique de logement : La Gaine Technique Logement regroupera en un
seul emplacement, toutes les arrivées et départs des réseaux courants forts et faibles.
Elle sera exclusivement réservée aux matériels électriques et électroniques de
l'installation (appareils de contrôle, de commande et de protection, de connexion et
de dérivation ...).
▬ Pour les logements de surface S < 35 m² : largeur mini de 450 mm et profondeur
mini de 150 mm.
▬ Pour les logements de surface S > 35 m² : largeur mini de 450 mm et profondeur
mini de 200 mm.
• Tableau électrique logement :
Pour la surface inférieure à 35m², les équipements spécifiques à prévoir :

31

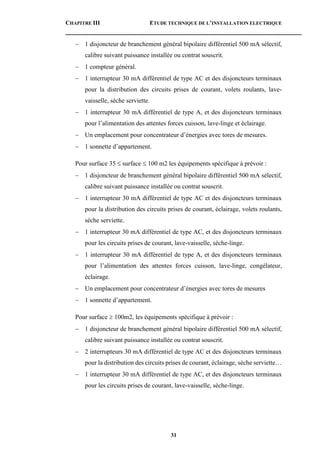

 1 disjoncteur de branchement général bipolaire différentiel 500 mA sélectif,
calibre suivant puissance installée ou contrat souscrit.
 1 compteur général.
 1 interrupteur 30 mA différentiel de type AC et des disjoncteurs terminaux
pour la distribution des circuits prises de courant, volets roulants, lave-
vaisselle, sèche serviette.
 1 interrupteur 30 mA différentiel de type A, et des disjoncteurs terminaux
pour l’alimentation des attentes forces cuisson, lave-linge et éclairage.
 Un emplacement pour concentrateur d’énergies avec tores de mesures.
 1 sonnette d’appartement.
Pour surface 35  surface  100 m2 les équipements spécifique à prévoir :
 1 interrupteur 30 mA différentiel de type AC et des disjoncteurs terminaux
pour la distribution des circuits prises de courant, éclairage, volets roulants,
sèche serviette.
 1 interrupteur 30 mA différentiel de type AC, et des disjoncteurs terminaux
pour les circuits prises de courant, lave-vaisselle, sèche-linge.
pour l’alimentation des attentes forces cuisson, lave-linge, congélateur,
éclairage.
 Un emplacement pour concentrateur d’énergies avec tores de mesures
 1 sonnette d’appartement.
Pour surface  100m2, les équipements spécifique à prévoir :
 2 interrupteurs 30 mA différentiel de type AC et des disjoncteurs terminaux
pour la distribution des circuits prises de courant, éclairage, sèche serviette…
 1 interrupteur 30 mA différentiel de type AC, et des disjoncteurs terminaux
pour les circuits prises de courant, lave-vaisselle, sèche-linge.

32

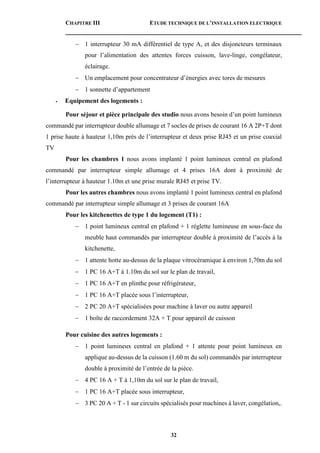

pour l’alimentation des attentes forces cuisson, lave-linge, congélateur,
éclairage.
 Un emplacement pour concentrateur d’énergies avec tores de mesures
 1 sonnette d’appartement

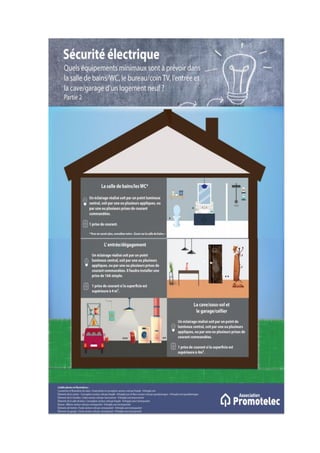

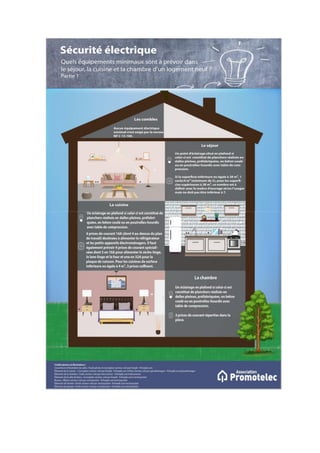

• Equipement des logements :
Pour séjour et pièce principale des studio nous avons besoin d’un point lumineux
commandé par interrupteur double allumage et 7 socles de prises de courant 16 A 2P+T dont
1 prise haute à hauteur 1,10m près de l’interrupteur et deux prise RJ45 et un prise coaxial
TV
Pour les chambres 1 nous avons implanté 1 point lumineux central en plafond
commandé par interrupteur simple allumage et 4 prises 16A dont à proximité de
l’interrupteur à hauteur 1.10m et une prise murale RJ45 et prise TV.
Pour les autres chambres nous avons implanté 1 point lumineux central en plafond
commandé par interrupteur simple allumage et 3 prises de courant 16A
Pour les kitchenettes de type 1 du logement (T1) :
 1 point lumineux central en plafond + 1 réglette lumineuse en sous-face du
meuble haut commandés par interrupteur double à proximité de l’accès à la
kitchenette,
 1 attente hotte au-dessus de la plaque vitrocéramique à environ 1,70m du sol
 1 PC 16 A+T à 1.10m du sol sur le plan de travail,
 1 PC 16 A+T en plinthe pour réfrigérateur,
 1 PC 16 A+T placée sous l’interrupteur,
 2 PC 20 A+T spécialisées pour machine à laver ou autre appareil
 1 boîte de raccordement 32A + T pour appareil de cuisson
Pour cuisine des autres logements :
 1 point lumineux central en plafond + 1 attente pour point lumineux en
applique au-dessus de la cuisson (1.60 m du sol) commandés par interrupteur
double à proximité de l’entrée de la pièce.
 4 PC 16 A + T à 1,10m du sol sur le plan de travail,
 1 PC 16 A+T placée sous interrupteur,
 3 PC 20 A + T - 1 sur circuits spécialisés pour machines à laver, congélation,.

33

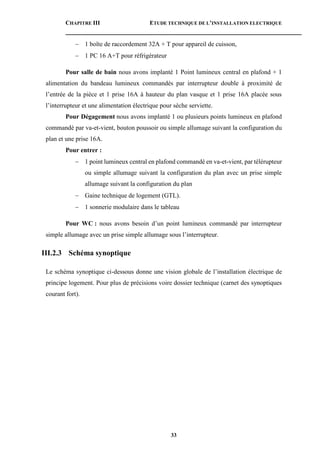

 1 boîte de raccordement 32A + T pour appareil de cuisson,
 1 PC 16 A+T pour réfrigérateur
Pour salle de bain nous avons implanté 1 Point lumineux central en plafond + 1
alimentation du bandeau lumineux commandés par interrupteur double à proximité de
l’entrée de la pièce et 1 prise 16A à hauteur du plan vasque et 1 prise 16A placée sous
l’interrupteur et une alimentation électrique pour sèche serviette.
Pour Dégagement nous avons implanté 1 ou plusieurs points lumineux en plafond
commandé par va-et-vient, bouton poussoir ou simple allumage suivant la configuration du
plan et une prise 16A.
Pour entrer :
 1 point lumineux central en plafond commandé en va-et-vient, par télérupteur
ou simple allumage suivant la configuration du plan avec un prise simple
allumage suivant la configuration du plan
 Gaine technique de logement (GTL).
 1 sonnerie modulaire dans le tableau
Pour WC : nous avons besoin d’un point lumineux commandé par interrupteur
simple allumage avec un prise simple allumage sous l’interrupteur.

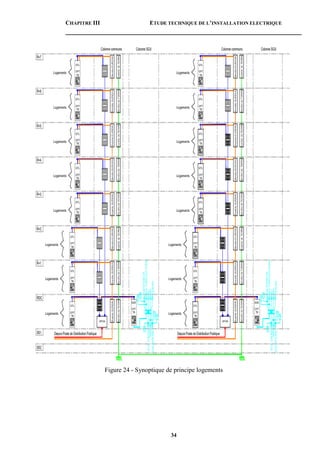

III.2.3 Schéma synoptique
Le schéma synoptique ci-dessous donne une vision globale de l’installation électrique de
principe logement. Pour plus de précisions voire dossier technique (carnet des synoptiques
courant fort).

34
Figure 24 - Synoptique de principe logements

35

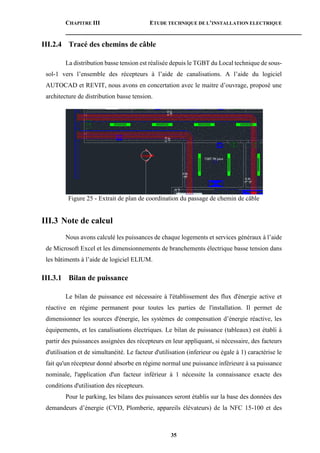

III.2.4 Tracé des chemins de câble
La distribution basse tension est réalisée depuis le TGBT du Local technique de sous-
sol-1 vers l’ensemble des récepteurs à l’aide de canalisations. A l’aide du logiciel
AUTOCAD et REVIT, nous avons en concertation avec le maitre d’ouvrage, proposé une
architecture de distribution basse tension.
Figure 25 - Extrait de plan de coordination du passage de chemin de câble
III.3 Note de calcul
Nous avons calculé les puissances de chaque logements et services généraux à l’aide
de Microsoft Excel et les dimensionnements de branchements électrique basse tension dans
les bâtiments à l’aide de logiciel ELIUM.
III.3.1 Bilan de puissance
Le bilan de puissance est nécessaire à l'établissement des flux d'énergie active et
réactive en régime permanent pour toutes les parties de l'installation. Il permet de
dimensionner les sources d'énergie, les systèmes de compensation d’énergie réactive, les
équipements, et les canalisations électriques. Le bilan de puissance (tableaux) est établi à
partir des puissances assignées des récepteurs en leur appliquant, si nécessaire, des facteurs
d'utilisation et de simultanéité. Le facteur d'utilisation (inferieur ou égale à 1) caractérise le
fait qu'un récepteur donné absorbe en régime normal une puissance inférieure à sa puissance
nominale, l'application d'un facteur inférieur à 1 nécessite la connaissance exacte des
conditions d'utilisation des récepteurs.
Pour le parking, les bilans des puissances seront établis sur la base des données des
demandeurs d’énergie (CVD, Plomberie, appareils élévateurs) de la NFC 15-100 et des

36
règles de l’art. Pour les logements, branchements collectifs et locaux d’activité. Ils seront
réalisés par l’études de branchement et de puissance selon la norme NFC 14-100 et NFC 15-
100.

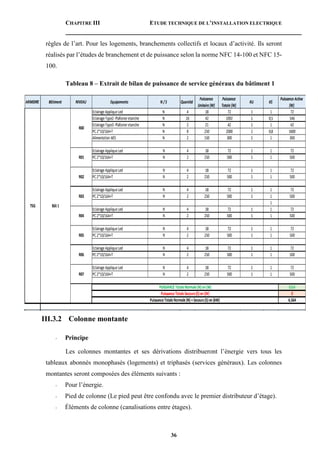

Tableau 8 – Extrait de bilan de puissance de service généraux du bâtiment 1
III.3.2 Colonne montante
- Principe
Les colonnes montantes et ses dérivations distribueront l’énergie vers tous les
tableaux abonnés monophasés (logements) et triphasés (services généraux). Les colonnes
montantes seront composées des éléments suivants :
- Pour l’énergie.
- Pied de colonne (Le pied peut être confondu avec le premier distributeur d’étage).
- Éléments de colonne (canalisations entre étages).

37
- Distributeurs d'étage, avec coupe-circuit individuel équipé de fusibles.
- Dérivations individuelles.
Les puissances retenues pour le calcul du calibre des colonnes montantes et
canalisations individuelles de branchement seront déterminées conformément à la NFC 14-
100 :
 Services généraux, suivant bilan de puissance par bâtiment : 36 kVA triphasé.
 Pour les logements sans chauffage électrique les puissances à prendre en compte
sont :
- T1 à T2 : 6 kVA.
- T3 à T5 : 9 kVA.
- T6 et plus : 12 kVA.
 Colonne base

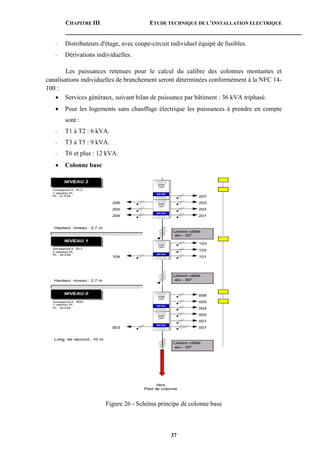

Figure 26 - Schéma principe de colonne base

38

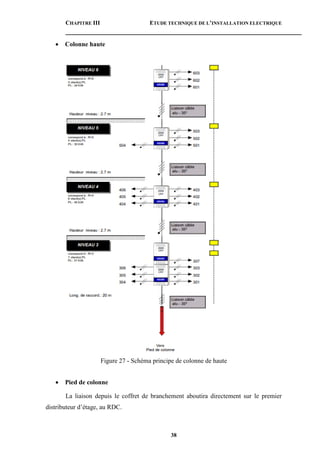

 Colonne haute
Figure 27 - Schéma principe de colonne de haute
 Pied de colonne
La liaison depuis le coffret de branchement aboutira directement sur le premier
distributeur d’étage, au RDC.

39

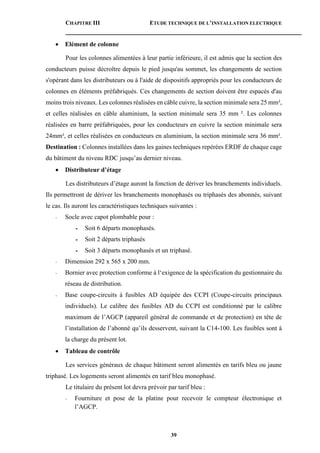

 Elément de colonne
Pour les colonnes alimentées à leur partie inférieure, il est admis que la section des
conducteurs puisse décroître depuis le pied jusqu'au sommet, les changements de section
s'opérant dans les distributeurs ou à l'aide de dispositifs appropriés pour les conducteurs de
colonnes en éléments préfabriqués. Ces changements de section doivent être espacés d'au
moins trois niveaux. Les colonnes réalisées en câble cuivre, la section minimale sera 25 mm²,
et celles réalisées en câble aluminium, la section minimale sera 35 mm ². Les colonnes
réalisées en barre préfabriquées, pour les conducteurs en cuivre la section minimale sera
24mm², et celles réalisées en conducteurs en aluminium, la section minimale sera 36 mm².
Destination : Colonnes installées dans les gaines techniques repérées ERDF de chaque cage
du bâtiment du niveau RDC jusqu’au dernier niveau.
 Distributeur d’étage
Les distributeurs d’étage auront la fonction de dériver les branchements individuels.
Ils permettront de dériver les branchements monophasés ou triphasés des abonnés, suivant
le cas. Ils auront les caractéristiques techniques suivantes :
- Socle avec capot plombable pour :
- Soit 6 départs monophasés.
- Soit 2 départs triphasés
- Soit 3 départs monophasés et un triphasé.
- Dimension 292 x 565 x 200 mm.
- Bornier avec protection conforme à l‘exigence de la spécification du gestionnaire du
réseau de distribution.
- Base coupe-circuits à fusibles AD équipée des CCPI (Coupe-circuits principaux
individuels). Le calibre des fusibles AD du CCPI est conditionné par le calibre
maximum de l’AGCP (appareil général de commande et de protection) en tête de
l’installation de l’abonné qu’ils desservent, suivant la C14-100. Les fusibles sont à
la charge du présent lot.
 Tableau de contrôle
Les services généraux de chaque bâtiment seront alimentés en tarifs bleu ou jaune
triphasé. Les logements seront alimentés en tarif bleu monophasé.
Le titulaire du présent lot devra prévoir par tarif bleu :
- Fourniture et pose de la platine pour recevoir le compteur électronique et
l’AGCP.

40
- Fourniture et pose du compteur électronique.
- Fourniture et pose de l’AGCP (appareil général de commande et de protection)
constitué par un disjoncteur de branchement.

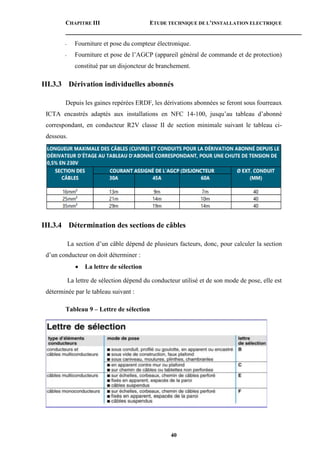

III.3.3 Dérivation individuelles abonnés
Depuis les gaines repérées ERDF, les dérivations abonnées se feront sous fourreaux
ICTA encastrés adaptés aux installations en NFC 14-100, jusqu’au tableau d’abonné
correspondant, en conducteur R2V classe II de section minimale suivant le tableau ci-
dessous.
III.3.4 Détermination des sections de câbles
La section d’un câble dépend de plusieurs facteurs, donc, pour calculer la section
d’un conducteur on doit déterminer :

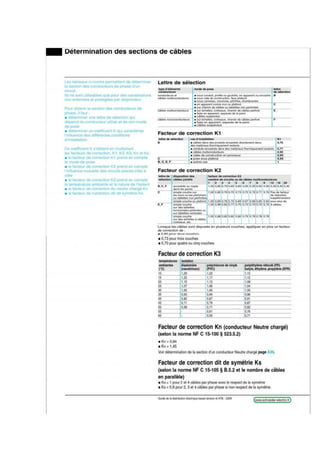

 La lettre de sélection
La lettre de sélection dépend du conducteur utilisé et de son mode de pose, elle est
déterminée par le tableau suivant :
Tableau 9 – Lettre de sélection

41

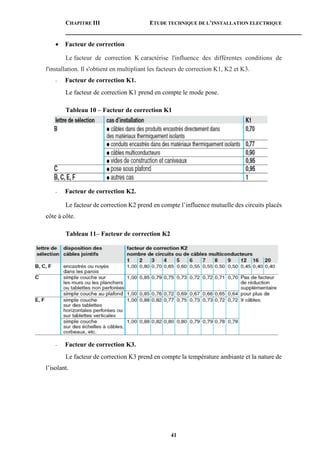

 Facteur de correction
Le facteur de correction K caractérise l'influence des différentes conditions de
l'installation. Il s'obtient en multipliant les facteurs de correction K1, K2 et K3.
- Facteur de correction K1.
Le facteur de correction K1 prend en compte le mode pose.
Tableau 10 – Facteur de correction K1
Le facteur de correction K2 prend en compte l’influence mutuelle des circuits placés
côte à côte.
Tableau 11– Facteur de correction K2
Le facteur de correction K3 prend en compte la température ambiante et la nature de
l’isolant.

42

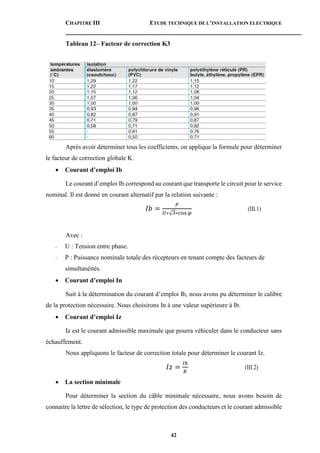

Tableau 12– Facteur de correction K3
Après avoir déterminer tous les coefficients, on applique la formule pour déterminer
le facteur de correction globale K.
 Courant d’emploi Ib
Le courant d’emploi Ib correspond au courant que transporte le circuit pour le service
nominal. Il est donné en courant alternatif par la relation suivante :
𝐼𝑏 =
𝑃
𝑈∗√3∗cos 𝜑
(III.1)
Avec :
- U : Tension entre phase.
- P : Puissance nominale totale des récepteurs en tenant compte des facteurs de
simultanéités.
 Courant d’emploi In
Suit à la détermination du courant d’emploi Ib, nous avons pu déterminer le calibre
de la protection nécessaire. Nous choisirons In à une valeur supérieure à Ib.
 Courant d’emploi Iz
Iz est le courant admissible maximale que pourra véhiculer dans le conducteur sans
échauffement.
Nous appliquons le facteur de correction totale pour déterminer le courant Iz.
𝐼𝑧 =
𝐼𝑏
𝐾
(III.2)

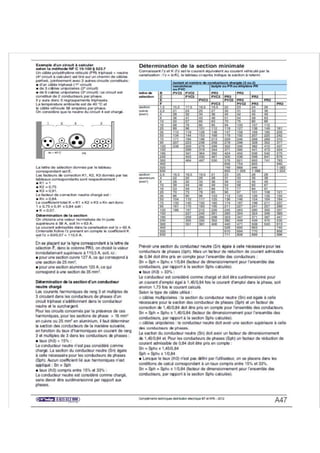

 La section minimale
Pour déterminer la section du câble minimale nécessaire, nous avons besoin de
connaitre la lettre de sélection, le type de protection des conducteurs et le courant admissible

43
Iz. Après avoir déterminer ces 3 facteurs, nous avons utilisée l’abaque ci-dessous pour
déterminer la section minimale nécessaire pour le conducteur.

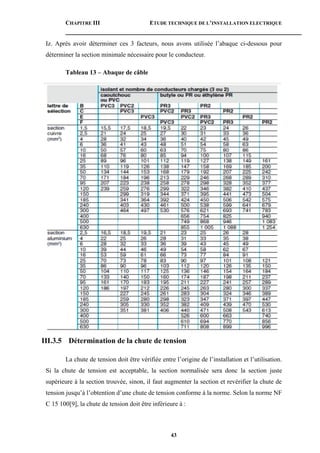

Tableau 13 – Abaque de câble
III.3.5 Détermination de la chute de tension
La chute de tension doit être vérifiée entre l’origine de l’installation et l’utilisation.
Si la chute de tension est acceptable, la section normalisée sera donc la section juste
supérieure à la section trouvée, sinon, il faut augmenter la section et revérifier la chute de
tension jusqu’à l’obtention d’une chute de tension conforme à la norme. Selon la norme NF
C 15 100[9], la chute de tension doit être inférieure à :

44

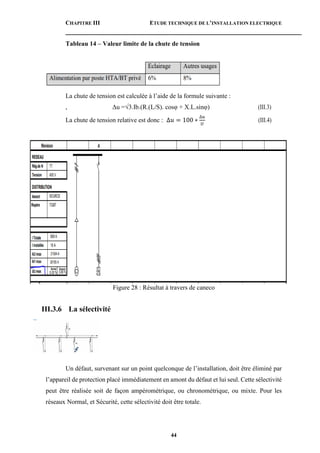

Tableau 14 – Valeur limite de la chute de tension
La chute de tension est calculée à l’aide de la formule suivante :
, Δu =√3.Ib.(R.(L/S). cosφ + X.L.sinφ) (III.3)
La chute de tension relative est donc : ∆𝑢 = 100 ∗
∆𝑢
𝑈
(III.4)
Figure 28 : Résultat à travers de caneco
III.3.6 La sélectivité
Un défaut, survenant sur un point quelconque de l’installation, doit être éliminé par
l’appareil de protection placé immédiatement en amont du défaut et lui seul. Cette sélectivité
peut être réalisée soit de façon ampérométrique, ou chronométrique, ou mixte. Pour les
réseaux Normal, et Sécurité, cette sélectivité doit être totale.

45

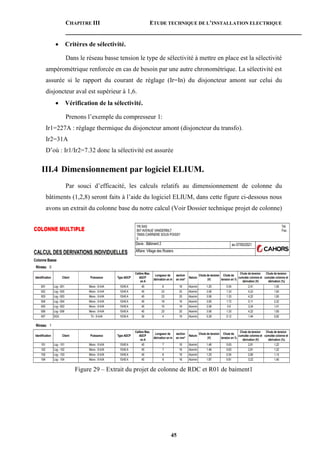

 Critères de sélectivité.
Dans le réseau basse tension le type de sélectivité à mettre en place est la sélectivité
ampérométrique renforcée en cas de besoin par une autre chronométrique. La sélectivité est
assurée si le rapport du courant de réglage (Ir=In) du disjoncteur amont sur celui du
disjoncteur aval est supérieur à 1,6.
 Vérification de la sélectivité.
Prenons l’exemple du compresseur 1:
Ir1=227A : réglage thermique du disjoncteur amont (disjoncteur du transfo).
Ir2=31A
D’où : Ir1/Ir2=7.32 donc la sélectivité est assurée
III.4 Dimensionnement par logiciel ELIUM.
Par souci d’efficacité, les calculs relatifs au dimensionnement de colonne du
bâtiments (1,2,8) seront faits à l’aide du logiciel ELIUM, dans cette figure ci-dessous nous
avons un extrait du colonne base du notre calcul (Voir Dossier technique projet de colonne)
Figure 29 – Extrait du projet de colonne de RDC et R01 de baiment1

46

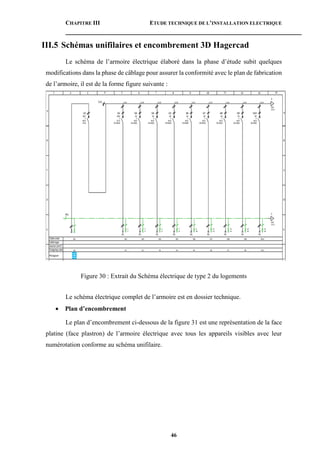

III.5 Schémas unifilaires et encombrement 3D Hagercad
Le schéma de l’armoire électrique élaboré dans la phase d’étude subit quelques
modifications dans la phase de câblage pour assurer la conformité avec le plan de fabrication
de l’armoire, il est de la forme figure suivante :
Figure 30 : Extrait du Schéma électrique de type 2 du logements
Le schéma électrique complet de l’armoire est en dossier technique.

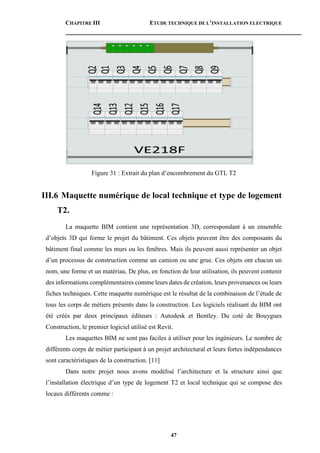

 Plan d’encombrement
Le plan d’encombrement ci-dessous de la figure 31 est une représentation de la face
platine (face plastron) de l’armoire électrique avec tous les appareils visibles avec leur
numérotation conforme au schéma unifilaire.

47
Figure 31 : Extrait du plan d’encombrement du GTL T2
III.6 Maquette numérique de local technique et type de logement
T2.
La maquette BIM contient une représentation 3D, correspondant à un ensemble
d’objets 3D qui forme le projet du bâtiment. Ces objets peuvent être des composants du
bâtiment final comme les murs ou les fenêtres. Mais ils peuvent aussi représenter un objet
d’un processus de construction comme un camion ou une grue. Ces objets ont chacun un
nom, une forme et un matériau. De plus, en fonction de leur utilisation, ils peuvent contenir
des informations complémentaires comme leurs dates de création, leurs provenances ou leurs
fiches techniques. Cette maquette numérique est le résultat de la combinaison de l’étude de
tous les corps de métiers présents dans la construction. Les logiciels réalisant du BIM ont
été créés par deux principaux éditeurs : Autodesk et Bentley. Du coté de Bouygues
Construction, le premier logiciel utilisé est Revit.
Les maquettes BIM ne sont pas faciles à utiliser pour les ingénieurs. Le nombre de
différents corps de métier participant à un projet architectural et leurs fortes indépendances
sont caractéristiques de la construction. [11]
Dans notre projet nous avons modélisé l’architecture et la structure ainsi que
l’installation électrique d’un type de logement T2 et local technique qui se compose des
locaux différents comme :

48
- Pour local technique :
 Local TGBT
 Local transformateur
 Local AES
- Type de logement T2
III.6.1 Modélisation 3D de local technique
Nous avons choisi un plan DWG de local technique du sous-sol-1 pour faire un
modèle 3D comme il existe à la figure au-dessous.
Nous avons réalisé les équipements électriques à l’aide du plan DWG
Figure 32 - Local technique en 3D
 Local transformateur
Dans ce poste nous avons implanté deux transformateur HT/BT :
 TR1 : 630 KVA pour alimenter TGBT PK Privé
 TR2 : 1000 KVA pour alimenter TGBT PK Public
Le passage des câbles entre transformateurs et armoire inverseur est fait à travers des
chemin de câbles perfores de type galvanisée a une hauteur bien déterminer au-dessous du
plafond de local technique passant par une réservation dans le mur vers local TGBT, comme
il existe à la figure 33.

49

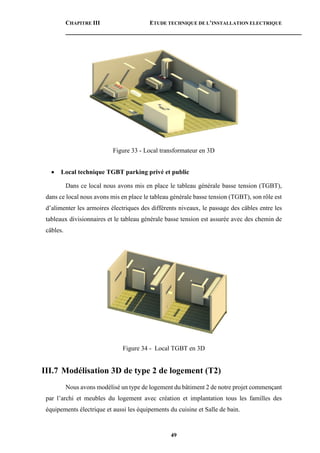

Figure 33 - Local transformateur en 3D
 Local technique TGBT parking privé et public
Dans ce local nous avons mis en place le tableau générale basse tension (TGBT),
dans ce local nous avons mis en place le tableau générale basse tension (TGBT), son rôle est
d’alimenter les armoires électriques des différents niveaux, le passage des câbles entre les
tableaux divisionnaires et le tableau générale basse tension est assurée avec des chemin de
câbles.
Figure 34 - Local TGBT en 3D
III.7 Modélisation 3D de type 2 de logement (T2)
Nous avons modélisé un type de logement du bâtiment 2 de notre projet commençant
par l’archi et meubles du logement avec création et implantation tous les familles des
équipements électrique et aussi les équipements du cuisine et Salle de bain.

50

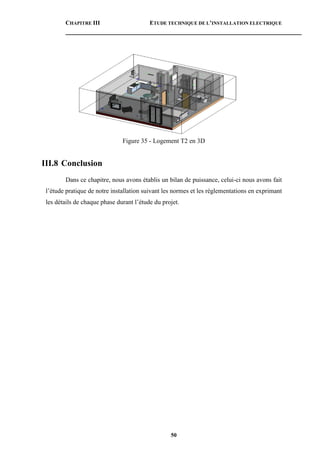

Figure 35 - Logement T2 en 3D
III.8 Conclusion
Dans ce chapitre, nous avons établis un bilan de puissance, celui-ci nous avons fait
l’étude pratique de notre installation suivant les normes et les réglementations en exprimant
les détails de chaque phase durant l’étude du projet.

CONCLUSION GENERALE
51
Conclusion générale
Au terme de ce projet de fin d’études, une brève rétrospective permet de dresser le
bilan du travail effectué avec ses difficultés, ses contraintes, mais aussi et surtout le
supplément de formation si riche dont nous avons eu la chance de bénéficier. Nous pouvons
considérer que ce travail de fin d’études, s’est articulé autour de trois volets principaux.
Le 1er volet concerne l’étude et la conception de l’éclairage intérieur des services
généraux. Il nous a fallu, d’abord, choisir une solution d’éclairage respectant les
prescriptions et les normes en vigueur et donnant une bonne répartition des différents
luminaires dans les différents locaux de l’unité. Plusieurs propositions ont été étudiées à
l’aide du logiciel Dialux. Ensuite, nous avons établi les plans d’implantation des luminaires
à l’aide du logiciel AUTOCAD et REVIT.
Le 2éme volet concerne l’étude pratique de l’installation électrique de notre bâtiment
où nous avons réalisé l’étude d’éclairement des différents locaux par la suite nous avons
conçu les lots électricité afin de pouvoir réaliser le bilan de puissance de l’installation
électrique qui nous a permis de faire les notes de calculs des armoires. Nous avons clôturé
le dernier chapitre par la réalisation de la maquette numérique de local technique en 3D en
se basant sur la technologie BIM.
Mon stage au sein de HK Consulting fut très formateur grâce à la confiance que l’on
m’a accordée et les responsabilités que l’on m’a attribuées. Travailler dans une équipe
réduite et dynamique m’a poussé à m’investir d’autant plus dans mes missions et dans la vie
de l’entreprise.

52

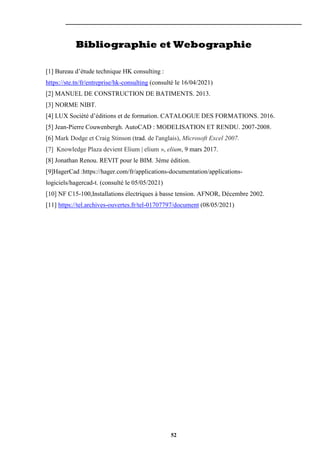

Bibliographie et Webographie
[1] Bureau d’étude technique HK consulting :
https://ste.tn/fr/entreprise/hk-consulting (consulté le 16/04/2021)
[2] MANUEL DE CONSTRUCTION DE BATIMENTS. 2013.
[3] NORME NIBT.
[4] LUX Société d’éditions et de formation. CATALOGUE DES FORMATIONS. 2016.
[5] Jean-Pierre Couwenbergh. AutoCAD : MODELISATION ET RENDU. 2007-2008.
[6] Mark Dodge et Craig Stinson (trad. de l'anglais), Microsoft Excel 2007.
[7] Knowledge Plaza devient Elium | elium », elium, 9 mars 2017.
[8] Jonathan Renou. REVIT pour le BIM. 3éme édition.
[9]HagerCad :https://hager.com/fr/applications-documentation/applications-
logiciels/hagercad-t. (consulté le 05/05/2021)
[10] NF C15-100,Installations électriques à basse tension. AFNOR, Décembre 2002.
[11] https://tel.archives-ouvertes.fr/tel-01707797/document (08/05/2021)

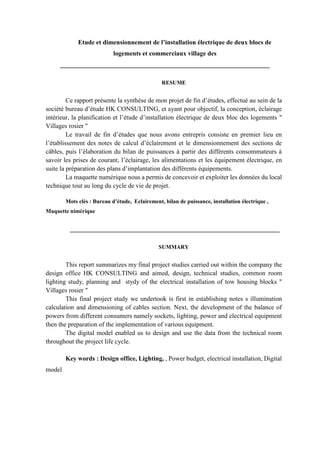

Etude et dimensionnement de l’installation électrique de deux blocs de
logements et commerciaux village des
_________________________________________________________________
RESUME
Ce rapport présente la synthèse de mon projet de fin d’études, effectué au sein de la
société bureau d’étude HK CONSULTING, et ayant pour objectif, la conception, éclairage
intérieur, la planification et l’étude d’installation électrique de deux bloc des logements "
Villages rosier "
Le travail de fin d’études que nous avons entrepris consiste en premier lieu en
l’établissement des notes de calcul d’éclairement et le dimensionnement des sections de
câbles, puis l’élaboration du bilan de puissances à partir des différents consommateurs à
savoir les prises de courant, l’éclairage, les alimentations et les équipement électrique, en
suite la préparation des plans d’implantation des différents équipements.
La maquette numérique nous a permis de concevoir et exploiter les données du local
technique tout au long du cycle de vie de projet.
Mots clés : Bureau d’étude, Eclairement, bilan de puissance, installation électrique ,
Maquette nimérique
_________________________________________________________________
SUMMARY
This report summarizes my final project studies carried out within the company the
design office HK CONSULTING and aimed, design, technical studies, common room
lighting study, planning and stydy of the electrical installation of tow housing blocks "
Villages rosier "
This final project study we undertook is first in establishing notes s illumination
calculation and dimensioning of cables section. Next, the development of the balance of
powers from different consumers namely sockets, lighting, power and electrical equipment
then the preparation of the implementation of various equipment.
The digital model enabled us to design and use the data from the technical room
throughout the project life cycle.
Key words : Design office, Lighting, , Power budget, electrical installation, Digital
model
