Filière Ingénieur : Ingénierie des systèmes
électriques et systèmes embarqués
DépartementGE-GM
Réalisé par :
-Babaoui Mohamed
-Arrakhiz Yassir
Année Universitaire 2020/2021
Proposé par :
- Mr Semma Elalami
TP :Modélisationdes MCC sous MATLAB/SIMULINK
-Partie 2-
Introduction :
Un moteur à courant continu est système permettant de convertir une énergie électrique
d’entrée en une énergie mécanique de sortie.
Le but de cette manipulation c’est de pouvoir simuler le fonction d’un moteur a courant continu
dans l’environnement MATLAB Simulink en se basant sur les équations électriques et
électromécanique qui decivent le fonctionnement du MCC.
Aussi c’est une occasion pour découvrir les fonctionnalités qui offre Matlab cote entrainement
des machines électriques en essayant de trouver le meilleur modèle possible qui régit le MCC
Modèle de la machineà courantcontinu
D’un point de vue électrique, le moteur courant continu peut être modélisé comme un système
dont l’entrée est la tension de commande de l’induit u(t) et la sortie la vitesse de rotation de
l’arbre moteur ωm(t). L’induit est modélisé par une résistance en série avec une inductance et
une force contre électromotrice. On donne ci-dessous le modèle de connaissance du moteur
courant continu :
Convertir de l’énergie
électrique en énergie
mécanique de rotation
Energie électrique
(U,V)
Energie mécanique
rotative
(C,Ω)
𝑢( 𝑡) = 𝑅𝑖( 𝑡) + 𝐿
𝑑𝑖(𝑡)
𝑑(𝑡)
+ 𝐾𝑒. 𝜔𝑚(𝑡)
𝐽
𝑑( 𝜔𝑚)
𝑑𝑡
= 𝐶𝑚( 𝑡) − 𝐶𝑅( 𝑡) − 𝑓. 𝜔𝑚(𝑡)
Avec :
u(t) =Tensiondumoteur [V]
e(t) =Forcecontreélectromotrice dumoteur [V] i(t) =Intensité dansle moteur
[A]
Cm(t)=Coupleexercéparlemoteur [N.m]
Cr(t)=Couplerésistant surl’axemoteur [N.m]
ωm(t)=Vitesse angulairedumoteur [rad/s]
R = Valeur de la résistance [Ω]
L=Valeurdel’inductance [H]
Ke=Coefficient delaforce contreélectromotrice [V/(rad/s)] J=Inertie équivalente
ramenéesurl’arbre moteur [kg.m²]
f =0,01=Paramètrede«frottement fluide »total [N.m.s] Kt=Constantedecouple [N.m/A]
La tension d'induit va et le couple de charge Tch sont les entrées du modèle. Le courant
d'induit ia et la vitesse angulaire du rotor sont les sorties du modèle. Les paramètres du
moteur sont indiqués dans le tableau 1.
Un 600V
In 343A
n 2400tr/min
Tn 796N.m
Ra 0.05
La 0.005H
Kf 2.32Vs
J 100kgm3
D’après la loi des mailles
Equation de la dynamique de l’arbre moteur
e(t) = Ke.ωm(t) Equation de l’électromagnétisme
Cm(t) = Kt .i(t) Equation de l’électromagnétisme
Les moteurs à courant continu Leroy-Somer dispose d'une
organisation Internationale qui privilégie la proximité avec ses
clients.
Des technico-commerciaux compétents peuvent, par contact
direct, prendre en compte les besoins des constructeurs de machines ou des utilisateurs et
aider ces derniers optimiser leur choix.
Convertisseur DC-DC et PWM Unipolaire:
Dans cette partie, on s’intéresse à l’étude du moteur Leory-Somer MS1 qui a les
caractéristiques suivantes :
Pn = 0.44 KW, n= 1500tr/min, La = 30mH, Ra=5Ω, Vn= 170V, Cn=3N.M, If=0.38A, Ian=3A
Rendement hors excitation 74%
Principe de fonctionnement :
Pour faire varier la vitesse d'un moteur on peut faire varier la tension d'alimentation à ses
bornes mais dans ce cas une partie importante de l'énergie est consommée par le dispositif
d’alimentation, on préfère l'alimenter de façon discontinue avec un hacheur et faire ainsi
varier la tension moyenne à ses bornes. On parle alors de Modulation par Largeur
d'Impulsions (MLI), ou Pulse Width Modulation (PWM)
1- Calcul de la constante K :
On a: Vn = E + Ra*ian
= K.Ω + Ra*ian
Alors : K = (Vn – Ra*ian) / Ω
K = (170 – 5*3) / 157
K = 0.987 Wb
2- Calcul de la constante de temps électrique du moteur :
On a : τe = La / Ra
τe = (30*10^-3) / 5
τe = 6 ms
3- Calcul de la constante de temps électromécanique :
On a J = 0.004kg et τem = (Ra*J) / K²
Donc τem = (5*0.004) / 0.987²
τem = 20.53 ms
4- Principe de fonctionnement d’unvariateur de vitesse à base de hacheur avec
commande PWM
Le hacheur est un dispositif permettant d’obtenir une tension continue de valeur moyenneréglable
à partir d’une source de tension continue fixe (batterie d’accumulateurs ou bien pont redresseur -
alimenté par le réseau de distribution).
Un hacheur peut être réalisé à l’aide des interrupteurs électroniques commandablesà la fermeture
et à l’ouverture telle que les transistors bipolaires ou IGBT ou les thyristors GTO.
Le principe du hacheur consiste à établir puis interrompre périodiquement la liaison source- charge
à l’aide d’un interrupteur électronique.
Alors Pourfaire varier la vitesse d'un moteur CC on peut faire varier la tension d'alimentation à ses
bornes mais dans ce cas une partie importante de l'énergie est consomméepar le dispositif
d’alimentation, c’est pour cela on préfère l'alimenter de façondiscontinue avec un hacheur et faire
ainsi varier la tension moyenne à ses bornes. On parle alors de Modulation par Largeur
d'Impulsions (MLI).
Technique de commandeMLI :
La qualité de la tension de sortie d’un hacheur dépend largement de la technique de commande
utilisée pour commanderles interrupteurs du hacheur. Il existe plusieurs techniques de commande,
la technique la plus utilisée dans les variateurs de vitesse pour MCC est la commandepar
modulation de la largeur d’impulsion MLI.
Les techniques de modulation de largeur d‟impulsions sont multiples. Cependant, 04 catégories de
MLI ont été développées.
• Les modulations sinus-triangle effectuant la comparaison d’un signal de référence à une
porteuse, en général, triangulaire.
• Les modulations précalculées pour lesquelles les angles de commutationsont calculés hors
ligne pour annuler certaines composantes du spectre.
• Les modulations post-calculées encore appelées MLI régulières symétriques ou MLI
vectorielles dans lesquelles les angles de commutationsontcalculés en ligne.
• Les modulations stochastiques pour lesquelles l’objectif fixé est le blanchimentdu spectre
(bruit constant et minimalsur l’ensemble du spectre). Les largeurs des impulsions sont
réparties suivant une densité de probabilité représentant la loi de commande.
Le développement considérable de la technique de modulationen largeur d’impulsion ouvreune
large étendue d’application dans les systèmes de commandeet beaucoup d’autres fonctions.Elle
permet une réalisation souple et rentable des circuitsde commandedes hacheurs.

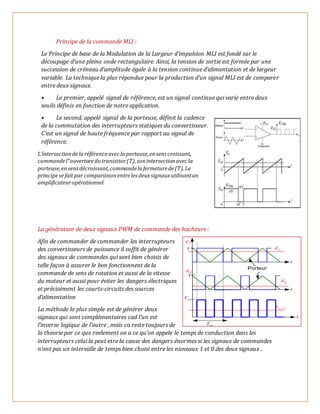

Principe de la commande MLI :
Le Principe de base de la Modulation de la Largeur d’impulsion MLI est fondé sur le
découpage d’une pleine onde rectangulaire. Ainsi, la tension de sortie est formée par une
succession de créneau d’amplitude égale à la tension continue d’alimentation et de largeur
variable. La technique la plus répondue pour la production d’un signal MLI est de comparer
entre deux signaux.
• Le premier, appelé signal de référence, est un signal continue qui varie entre deux
seuils définis en fonction de notre application.
• Le second, appelé signal de la porteuse, définit la cadence
de la commutation des interrupteurs statiques du convertisseur.
C’est un signal de haute fréquence par rapport au signal de
référence.
L’intersectiondelaréférenceavec laporteuse,ensenscroissant,
commandel‟ouverturedutransistor(T),sonintersectionavec la
porteuse,ensensdécroissant,commandelafermeturede(T).Le
principesefait par comparaisonentreles deuxsignauxutilisantun
amplificateuropérationnel.
La génération de deux signaux PWM de commande des hacheurs :
Afin de commander de commander les interrupteurs
des convertisseurs de puissance il suffit de générer
des signaux de commandes qui sont bien choisis de
telle façon à assurer le bon fonctionnent de la
commande de sens de rotation et aussi de la vitesse
du moteur et aussi pour éviter les dangers électriques
et précisément les courts-circuits des sources
d’alimentation
La méthode la plus simple est de générer deux
signaux qui sont complémentaires cad l’un est
l’inverse logique de l’autre , mais ca reste toujours de
la theorie par ce que reelement on a ce qu’on appele le temps de conduction dans les
interrupteurs celui la peut etre la cause des dangers énormes si les signaux de commandes
n’ont pas un intervalle de temps bien choisi entre les nioveaux 1 et 0 des deux signaux .

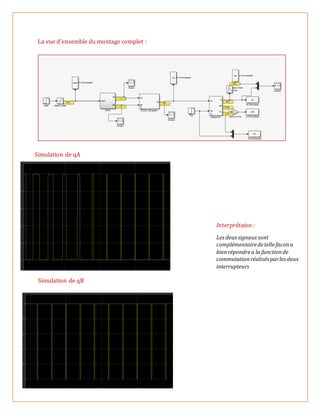

La vue d’ensemble du montage complet :
Simulation de qA
Interprétaion :
Les deuxsignauxsont
complémentairedetellefacona
bienrépondrea la functionde
commutationréalisésparlesdeux
interrupteurs
Simulation de qB
5- Les tracés des formesd'onde du courant réel ia et du courant échantillonné iak et de Va
Le tracé des formesd'onde du courant réel ia et du courant échantillonné iak
Le tracé de la formes de la tension Va
6- le script et les résultats
Le script ci-contresert à subdiviser
la figure d’affichage a six portions dans
chacune on a affiché un des grandeurs
dans le schéma de la simulation .
Les tracés des six grandeurs Ia Iak Wm Tm VaVref:
L’interprétation des résultats :
Concernantlatensiond’alimentationVaest tantôtest égale a 170V ettantôt 0V dépendde la
configurationdelacommutation réaliséeparles interrupteurs commandes parlebloc de
génération des signaux PWM .
La vitesse après l’application de la tension passe une valeur nominale
Concernant le couple après l’application de l’échelon de tension passe de 0 a sa valeur
nominale
Le courant aussi commele couple de 0 a sa valeur nominale après l’application de l’échelon de
tension .

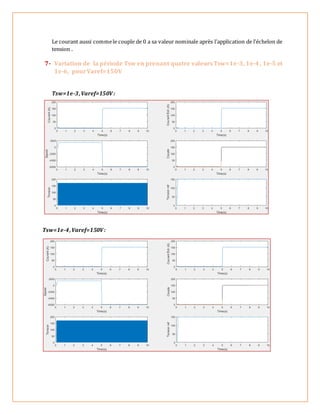

7- Variation de la période Tsw en prenant quatre valeurs Tsw=1e-3, 1e-4 , 1e-5 et
1e-6, pourVaref=150V
Tsw=1e-3,Varef=150V :
Tsw=1e-4,Varef=150V :

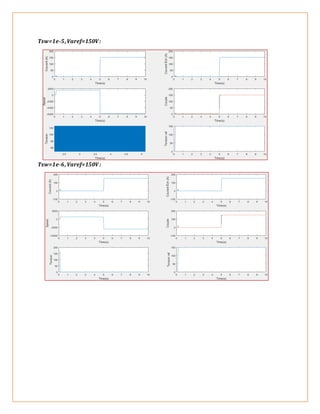

Tsw=1e-5,Varef=150V :
Tsw=1e-6,Varef=150V :
8- Variation de la tension Varef pour trois valeurs 200, 100, 50 pour Tsw=1e-4s
Varef=200V ,Tsw=1e-6:
Varef = 100V , Tsw=1e-6:
Varef = 50V , Tsw=1e-6:
Commentaires etinterprétation :
Danscetravail, les différentescaractéristiques nous montrentque:
▪ La variationderapportcycliquevarielavitessedemoteurà courantcontinu
▪ La vitessederotationd’unmoteurà courantcontinudépendsatension d’alimentation.
▪ On peut inverselasensde rotationdu moteuravec unhacheurquatrequadrant.
Lorsqu’onVref et onvarie Tswenfait onjouesur la valeurmoyenne dela tensionalimentantle
moteurpluson augmenteTswpluslerapportcyclique mais onagissant surla période du signal
triangulaireconstituantlebloc degénérationPWM donc il auraun effet surla vitessedumoteur
Lorsqu’onTsw et on varie Vref lavariationde Vref agitsur la valeurmoyenne dela tension
alimentantle moteurc’esten fait onjouesur la valeurde
comparaisondusignaldebloc PWM.
le principeest assezsimplepouragirsur le rapportcyclique
du signalde sortieonagit soitsur :
✓ La périodedusignaltriangulaire Tsw
✓ Sur la valeurde référence
Conclusion:
L'évolutiondestechnologies conduitàutiliserdes machines nécessitantdes vitesses de
rotationprécisesetvariablespourl‟entraînementdeTGV parexemple.
L'avantageprincipaldesmachinesàcourantcontinurésidedansleuradaptationsimple
auxmoyenspermettantderéglerou defaire varier leurvitesse,leur coupleetleur sensde
rotationainsique leurraccordementdirectàunesourced'énergie(batteries d'accumulateur,
piles,etc.) Malgréleurprincipalproblèmequiseposeau niveaudela liaisonentreles balais,
ou « charbons»etle collecteurrotatif,lemoteurà courantcontinucontinued‟existeràtravers
de nombreusesapplications.
Danscetravaille,on présenteplusieurscas quece soitétudedu moteurà courant
continu,puisla techniquedelavariationde vitesse,etenfin la simulationdenotremodelsur
logicieldesimulationMATLAB/Simulink

Contenu connexe

Tendances

Cours robotique complet
Cours robotique completCours robotique complet
Cours robotique complet
Mouna Souissi

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé
Pierre Maréchal

Cablage de demarrage www.ofppt-elec.blogspot.com/
Cablage de demarrage www.ofppt-elec.blogspot.com/Cablage de demarrage www.ofppt-elec.blogspot.com/
Cablage de demarrage www.ofppt-elec.blogspot.com/
jamal yasser

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
SadokZgolli

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique
Ridha Chayeh

Regulation PI
Regulation PIRegulation PI
Regulation PI
Hamza Lagueneb

Tp matlab dc machines partie 1
Tp matlab dc machines partie 1Tp matlab dc machines partie 1
Tp matlab dc machines partie 1
babaoui mohamed

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable
morin moli

utilisation de MATLAB dans l'asservissement.pdf
utilisation de MATLAB dans l'asservissement.pdfutilisation de MATLAB dans l'asservissement.pdf
utilisation de MATLAB dans l'asservissement.pdf
AnesKebbab

Exercices corrigés sur le gradateur triphasé
 Exercices corrigés sur le gradateur triphasé Exercices corrigés sur le gradateur triphasé
Exercices corrigés sur le gradateur triphasé
morin moli

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel
Adnane Ahmidani

Rapport tp matlab babaoui arrakiz
Rapport tp matlab babaoui arrakizRapport tp matlab babaoui arrakiz
Rapport tp matlab babaoui arrakiz
babaoui mohamed

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Oussama Chkir

Automatisme) www.cours-online.com
Automatisme) www.cours-online.comAutomatisme) www.cours-online.com
Automatisme) www.cours-online.com
morin moli

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique
Pierre Maréchal

Rapport du projet de fin d'études
Rapport du projet de fin d'étudesRapport du projet de fin d'études
Rapport du projet de fin d'études
limam95

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
zahir99

Automates Programmables Industriels (API).pdf
Automates Programmables Industriels (API).pdfAutomates Programmables Industriels (API).pdf
Automates Programmables Industriels (API).pdf
MENNANIZinedine


Tendances (20)

Cours robotique complet
Cours robotique completCours robotique complet
Cours robotique complet

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

Le triphase
Le triphaseLe triphase
Le triphase

Cablage de demarrage www.ofppt-elec.blogspot.com/
Cablage de demarrage www.ofppt-elec.blogspot.com/Cablage de demarrage www.ofppt-elec.blogspot.com/
Cablage de demarrage www.ofppt-elec.blogspot.com/

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique

Regulation PI
Regulation PIRegulation PI
Regulation PI

Tp matlab dc machines partie 1
Tp matlab dc machines partie 1Tp matlab dc machines partie 1
Tp matlab dc machines partie 1

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable

utilisation de MATLAB dans l'asservissement.pdf
utilisation de MATLAB dans l'asservissement.pdfutilisation de MATLAB dans l'asservissement.pdf
utilisation de MATLAB dans l'asservissement.pdf

Exercices corrigés sur le gradateur triphasé
 Exercices corrigés sur le gradateur triphasé Exercices corrigés sur le gradateur triphasé
Exercices corrigés sur le gradateur triphasé

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel

Rapport tp matlab babaoui arrakiz
Rapport tp matlab babaoui arrakizRapport tp matlab babaoui arrakiz
Rapport tp matlab babaoui arrakiz

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...

Automatisme) www.cours-online.com
Automatisme) www.cours-online.comAutomatisme) www.cours-online.com
Automatisme) www.cours-online.com

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique

Rapport du projet de fin d'études
Rapport du projet de fin d'étudesRapport du projet de fin d'études
Rapport du projet de fin d'études

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur

Api
ApiApi
Api

Automates Programmables Industriels (API).pdf
Automates Programmables Industriels (API).pdfAutomates Programmables Industriels (API).pdf
Automates Programmables Industriels (API).pdf


Similaire à Matlab simulink partie 2

Poly ep
Poly epPoly ep
Poly ep
mammarkh

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
Mayssa Rjaibia

mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnkmimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
dmug793

Analyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptxAnalyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptx
NagiBrahim

A. ATTOU RMG MSAP
A. ATTOU RMG MSAP A. ATTOU RMG MSAP
A. ATTOU RMG MSAP
Attou

SEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDSSEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDS
Khalil Chortani

A. Attou Commande scalaire MAS
A. Attou  Commande scalaire MASA. Attou  Commande scalaire MAS
A. Attou Commande scalaire MAS
Attou

modialisation des machine asynchrone a aimant permanent.pptx
modialisation des machine asynchrone a aimant permanent.pptxmodialisation des machine asynchrone a aimant permanent.pptx
modialisation des machine asynchrone a aimant permanent.pptx
labonnesavoir

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt
TarakBenslimane

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissance
Boubakri Mohamed

Electronique de puissance
Electronique de puissanceElectronique de puissance
Electronique de puissance
badr zaimi

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx
APLOGAN

correcteur PI asservissement pour les systeme asservi
correcteur PI asservissement pour les systeme asservicorrecteur PI asservissement pour les systeme asservi
correcteur PI asservissement pour les systeme asservi
fanantenanarajaonisa

Commande pwm moteurs
Commande pwm moteursCommande pwm moteurs
Commande pwm moteurs
Lakhlifi Ayoub

Challenges of Parallel Simulation of Power Systems_french
Challenges of Parallel Simulation of Power Systems_frenchChallenges of Parallel Simulation of Power Systems_french
Challenges of Parallel Simulation of Power Systems_french
OPAL-RT TECHNOLOGIES

[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques
AbdelilahDgaigui

Le moteur asynchrone_triphase
Le moteur asynchrone_triphaseLe moteur asynchrone_triphase
Le moteur asynchrone_triphase
Yousef Jalti

5225349.pdf
5225349.pdf5225349.pdf
5225349.pdf
Saber Abdel


Similaire à Matlab simulink partie 2 (20)

Poly ep
Poly epPoly ep
Poly ep

Rapport Stage
Rapport StageRapport Stage
Rapport Stage

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable

mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnkmimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk

darkawi_SGE_2016_VF
darkawi_SGE_2016_VFdarkawi_SGE_2016_VF
darkawi_SGE_2016_VF

Analyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptxAnalyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptx

A. ATTOU RMG MSAP
A. ATTOU RMG MSAP A. ATTOU RMG MSAP
A. ATTOU RMG MSAP

SEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDSSEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDS

A. Attou Commande scalaire MAS
A. Attou  Commande scalaire MASA. Attou  Commande scalaire MAS
A. Attou Commande scalaire MAS

modialisation des machine asynchrone a aimant permanent.pptx
modialisation des machine asynchrone a aimant permanent.pptxmodialisation des machine asynchrone a aimant permanent.pptx
modialisation des machine asynchrone a aimant permanent.pptx

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissance

Electronique de puissance
Electronique de puissanceElectronique de puissance
Electronique de puissance

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx

correcteur PI asservissement pour les systeme asservi
correcteur PI asservissement pour les systeme asservicorrecteur PI asservissement pour les systeme asservi
correcteur PI asservissement pour les systeme asservi

Commande pwm moteurs
Commande pwm moteursCommande pwm moteurs
Commande pwm moteurs

Challenges of Parallel Simulation of Power Systems_french
Challenges of Parallel Simulation of Power Systems_frenchChallenges of Parallel Simulation of Power Systems_french
Challenges of Parallel Simulation of Power Systems_french

[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques

Le moteur asynchrone_triphase
Le moteur asynchrone_triphaseLe moteur asynchrone_triphase
Le moteur asynchrone_triphase

5225349.pdf
5225349.pdf5225349.pdf
5225349.pdf


Plus de babaoui mohamed

Rapport pfe BABAOUI MOHAMED
Rapport pfe BABAOUI MOHAMEDRapport pfe BABAOUI MOHAMED
Rapport pfe BABAOUI MOHAMED
babaoui mohamed

Rapport pfe BABAOUI MOHAMED
Rapport pfe BABAOUI MOHAMEDRapport pfe BABAOUI MOHAMED
Rapport pfe BABAOUI MOHAMED
babaoui mohamed

Pic 16 f84
Pic 16 f84Pic 16 f84
Pic 16 f84
babaoui mohamed

Datalogger finale
Datalogger finaleDatalogger finale
Datalogger finale
babaoui mohamed

Asservissement de vitesse_du_mcc
Asservissement de vitesse_du_mccAsservissement de vitesse_du_mcc
Asservissement de vitesse_du_mcc
babaoui mohamed

Tp3
Tp3Tp3
Domain Name System
Domain Name SystemDomain Name System
Domain Name System
babaoui mohamed


Plus de babaoui mohamed (7)

Rapport pfe BABAOUI MOHAMED
Rapport pfe BABAOUI MOHAMEDRapport pfe BABAOUI MOHAMED
Rapport pfe BABAOUI MOHAMED

Rapport pfe BABAOUI MOHAMED
Rapport pfe BABAOUI MOHAMEDRapport pfe BABAOUI MOHAMED
Rapport pfe BABAOUI MOHAMED

Pic 16 f84
Pic 16 f84Pic 16 f84
Pic 16 f84

Datalogger finale
Datalogger finaleDatalogger finale
Datalogger finale

Asservissement de vitesse_du_mcc
Asservissement de vitesse_du_mccAsservissement de vitesse_du_mcc
Asservissement de vitesse_du_mcc

Tp3
Tp3Tp3
Tp3

Domain Name System
Domain Name SystemDomain Name System
Domain Name System


Matlab simulink partie 2

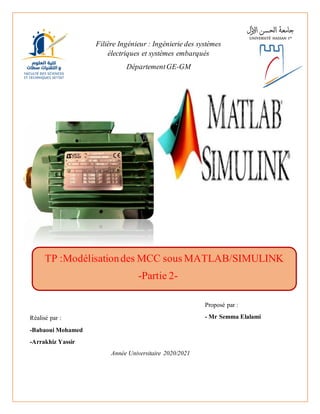

  • 1. P Filière Ingénieur : Ingénierie des systèmes électriques et systèmes embarqués DépartementGE-GM Réalisé par : -Babaoui Mohamed -Arrakhiz Yassir Année Universitaire 2020/2021 Proposé par : - Mr Semma Elalami TP :Modélisationdes MCC sous MATLAB/SIMULINK -Partie 2-
  • 2. Introduction : Un moteur à courant continu est système permettant de convertir une énergie électrique d’entrée en une énergie mécanique de sortie. Le but de cette manipulation c’est de pouvoir simuler le fonction d’un moteur a courant continu dans l’environnement MATLAB Simulink en se basant sur les équations électriques et électromécanique qui decivent le fonctionnement du MCC. Aussi c’est une occasion pour découvrir les fonctionnalités qui offre Matlab cote entrainement des machines électriques en essayant de trouver le meilleur modèle possible qui régit le MCC Modèle de la machineà courantcontinu D’un point de vue électrique, le moteur courant continu peut être modélisé comme un système dont l’entrée est la tension de commande de l’induit u(t) et la sortie la vitesse de rotation de l’arbre moteur ωm(t). L’induit est modélisé par une résistance en série avec une inductance et une force contre électromotrice. On donne ci-dessous le modèle de connaissance du moteur courant continu : Convertir de l’énergie électrique en énergie mécanique de rotation Energie électrique (U,V) Energie mécanique rotative (C,Ω)
  • 3. 𝑢( 𝑡) = 𝑅𝑖( 𝑡) + 𝐿 𝑑𝑖(𝑡) 𝑑(𝑡) + 𝐾𝑒. 𝜔𝑚(𝑡) 𝐽 𝑑( 𝜔𝑚) 𝑑𝑡 = 𝐶𝑚( 𝑡) − 𝐶𝑅( 𝑡) − 𝑓. 𝜔𝑚(𝑡) Avec : u(t) =Tensiondumoteur [V] e(t) =Forcecontreélectromotrice dumoteur [V] i(t) =Intensité dansle moteur [A] Cm(t)=Coupleexercéparlemoteur [N.m] Cr(t)=Couplerésistant surl’axemoteur [N.m] ωm(t)=Vitesse angulairedumoteur [rad/s] R = Valeur de la résistance [Ω] L=Valeurdel’inductance [H] Ke=Coefficient delaforce contreélectromotrice [V/(rad/s)] J=Inertie équivalente ramenéesurl’arbre moteur [kg.m²] f =0,01=Paramètrede«frottement fluide »total [N.m.s] Kt=Constantedecouple [N.m/A] La tension d'induit va et le couple de charge Tch sont les entrées du modèle. Le courant d'induit ia et la vitesse angulaire du rotor sont les sorties du modèle. Les paramètres du moteur sont indiqués dans le tableau 1. Un 600V In 343A n 2400tr/min Tn 796N.m Ra 0.05 La 0.005H Kf 2.32Vs J 100kgm3 D’après la loi des mailles Equation de la dynamique de l’arbre moteur e(t) = Ke.ωm(t) Equation de l’électromagnétisme Cm(t) = Kt .i(t) Equation de l’électromagnétisme
  • 4. Les moteurs à courant continu Leroy-Somer dispose d'une organisation Internationale qui privilégie la proximité avec ses clients. Des technico-commerciaux compétents peuvent, par contact direct, prendre en compte les besoins des constructeurs de machines ou des utilisateurs et aider ces derniers optimiser leur choix. Convertisseur DC-DC et PWM Unipolaire: Dans cette partie, on s’intéresse à l’étude du moteur Leory-Somer MS1 qui a les caractéristiques suivantes : Pn = 0.44 KW, n= 1500tr/min, La = 30mH, Ra=5Ω, Vn= 170V, Cn=3N.M, If=0.38A, Ian=3A Rendement hors excitation 74% Principe de fonctionnement : Pour faire varier la vitesse d'un moteur on peut faire varier la tension d'alimentation à ses bornes mais dans ce cas une partie importante de l'énergie est consommée par le dispositif d’alimentation, on préfère l'alimenter de façon discontinue avec un hacheur et faire ainsi varier la tension moyenne à ses bornes. On parle alors de Modulation par Largeur d'Impulsions (MLI), ou Pulse Width Modulation (PWM)
  • 5. 1- Calcul de la constante K : On a: Vn = E + Ra*ian = K.Ω + Ra*ian Alors : K = (Vn – Ra*ian) / Ω K = (170 – 5*3) / 157 K = 0.987 Wb 2- Calcul de la constante de temps électrique du moteur : On a : τe = La / Ra τe = (30*10^-3) / 5 τe = 6 ms 3- Calcul de la constante de temps électromécanique : On a J = 0.004kg et τem = (Ra*J) / K² Donc τem = (5*0.004) / 0.987² τem = 20.53 ms
  • 6. 4- Principe de fonctionnement d’unvariateur de vitesse à base de hacheur avec commande PWM Le hacheur est un dispositif permettant d’obtenir une tension continue de valeur moyenneréglable à partir d’une source de tension continue fixe (batterie d’accumulateurs ou bien pont redresseur - alimenté par le réseau de distribution). Un hacheur peut être réalisé à l’aide des interrupteurs électroniques commandablesà la fermeture et à l’ouverture telle que les transistors bipolaires ou IGBT ou les thyristors GTO. Le principe du hacheur consiste à établir puis interrompre périodiquement la liaison source- charge à l’aide d’un interrupteur électronique. Alors Pourfaire varier la vitesse d'un moteur CC on peut faire varier la tension d'alimentation à ses bornes mais dans ce cas une partie importante de l'énergie est consomméepar le dispositif d’alimentation, c’est pour cela on préfère l'alimenter de façondiscontinue avec un hacheur et faire ainsi varier la tension moyenne à ses bornes. On parle alors de Modulation par Largeur d'Impulsions (MLI). Technique de commandeMLI : La qualité de la tension de sortie d’un hacheur dépend largement de la technique de commande utilisée pour commanderles interrupteurs du hacheur. Il existe plusieurs techniques de commande, la technique la plus utilisée dans les variateurs de vitesse pour MCC est la commandepar modulation de la largeur d’impulsion MLI. Les techniques de modulation de largeur d‟impulsions sont multiples. Cependant, 04 catégories de MLI ont été développées. • Les modulations sinus-triangle effectuant la comparaison d’un signal de référence à une porteuse, en général, triangulaire. • Les modulations précalculées pour lesquelles les angles de commutationsont calculés hors ligne pour annuler certaines composantes du spectre. • Les modulations post-calculées encore appelées MLI régulières symétriques ou MLI vectorielles dans lesquelles les angles de commutationsontcalculés en ligne. • Les modulations stochastiques pour lesquelles l’objectif fixé est le blanchimentdu spectre (bruit constant et minimalsur l’ensemble du spectre). Les largeurs des impulsions sont réparties suivant une densité de probabilité représentant la loi de commande. Le développement considérable de la technique de modulationen largeur d’impulsion ouvreune large étendue d’application dans les systèmes de commandeet beaucoup d’autres fonctions.Elle permet une réalisation souple et rentable des circuitsde commandedes hacheurs.
  • 7. Principe de la commande MLI : Le Principe de base de la Modulation de la Largeur d’impulsion MLI est fondé sur le découpage d’une pleine onde rectangulaire. Ainsi, la tension de sortie est formée par une succession de créneau d’amplitude égale à la tension continue d’alimentation et de largeur variable. La technique la plus répondue pour la production d’un signal MLI est de comparer entre deux signaux. • Le premier, appelé signal de référence, est un signal continue qui varie entre deux seuils définis en fonction de notre application. • Le second, appelé signal de la porteuse, définit la cadence de la commutation des interrupteurs statiques du convertisseur. C’est un signal de haute fréquence par rapport au signal de référence. L’intersectiondelaréférenceavec laporteuse,ensenscroissant, commandel‟ouverturedutransistor(T),sonintersectionavec la porteuse,ensensdécroissant,commandelafermeturede(T).Le principesefait par comparaisonentreles deuxsignauxutilisantun amplificateuropérationnel. La génération de deux signaux PWM de commande des hacheurs : Afin de commander de commander les interrupteurs des convertisseurs de puissance il suffit de générer des signaux de commandes qui sont bien choisis de telle façon à assurer le bon fonctionnent de la commande de sens de rotation et aussi de la vitesse du moteur et aussi pour éviter les dangers électriques et précisément les courts-circuits des sources d’alimentation La méthode la plus simple est de générer deux signaux qui sont complémentaires cad l’un est l’inverse logique de l’autre , mais ca reste toujours de la theorie par ce que reelement on a ce qu’on appele le temps de conduction dans les interrupteurs celui la peut etre la cause des dangers énormes si les signaux de commandes n’ont pas un intervalle de temps bien choisi entre les nioveaux 1 et 0 des deux signaux .
  • 8. La vue d’ensemble du montage complet : Simulation de qA Interprétaion : Les deuxsignauxsont complémentairedetellefacona bienrépondrea la functionde commutationréalisésparlesdeux interrupteurs Simulation de qB
  • 9. 5- Les tracés des formesd'onde du courant réel ia et du courant échantillonné iak et de Va Le tracé des formesd'onde du courant réel ia et du courant échantillonné iak Le tracé de la formes de la tension Va
  • 10. 6- le script et les résultats Le script ci-contresert à subdiviser la figure d’affichage a six portions dans chacune on a affiché un des grandeurs dans le schéma de la simulation . Les tracés des six grandeurs Ia Iak Wm Tm VaVref: L’interprétation des résultats : Concernantlatensiond’alimentationVaest tantôtest égale a 170V ettantôt 0V dépendde la configurationdelacommutation réaliséeparles interrupteurs commandes parlebloc de génération des signaux PWM . La vitesse après l’application de la tension passe une valeur nominale Concernant le couple après l’application de l’échelon de tension passe de 0 a sa valeur nominale
  • 11. Le courant aussi commele couple de 0 a sa valeur nominale après l’application de l’échelon de tension . 7- Variation de la période Tsw en prenant quatre valeurs Tsw=1e-3, 1e-4 , 1e-5 et 1e-6, pourVaref=150V Tsw=1e-3,Varef=150V : Tsw=1e-4,Varef=150V :
  • 13. 8- Variation de la tension Varef pour trois valeurs 200, 100, 50 pour Tsw=1e-4s Varef=200V ,Tsw=1e-6: Varef = 100V , Tsw=1e-6:
  • 14. Varef = 50V , Tsw=1e-6: Commentaires etinterprétation : Danscetravail, les différentescaractéristiques nous montrentque: ▪ La variationderapportcycliquevarielavitessedemoteurà courantcontinu ▪ La vitessederotationd’unmoteurà courantcontinudépendsatension d’alimentation. ▪ On peut inverselasensde rotationdu moteuravec unhacheurquatrequadrant. Lorsqu’onVref et onvarie Tswenfait onjouesur la valeurmoyenne dela tensionalimentantle moteurpluson augmenteTswpluslerapportcyclique mais onagissant surla période du signal triangulaireconstituantlebloc degénérationPWM donc il auraun effet surla vitessedumoteur Lorsqu’onTsw et on varie Vref lavariationde Vref agitsur la valeurmoyenne dela tension alimentantle moteurc’esten fait onjouesur la valeurde comparaisondusignaldebloc PWM. le principeest assezsimplepouragirsur le rapportcyclique du signalde sortieonagit soitsur : ✓ La périodedusignaltriangulaire Tsw ✓ Sur la valeurde référence
  • 15. Conclusion: L'évolutiondestechnologies conduitàutiliserdes machines nécessitantdes vitesses de rotationprécisesetvariablespourl‟entraînementdeTGV parexemple. L'avantageprincipaldesmachinesàcourantcontinurésidedansleuradaptationsimple auxmoyenspermettantderéglerou defaire varier leurvitesse,leur coupleetleur sensde rotationainsique leurraccordementdirectàunesourced'énergie(batteries d'accumulateur, piles,etc.) Malgréleurprincipalproblèmequiseposeau niveaudela liaisonentreles balais, ou « charbons»etle collecteurrotatif,lemoteurà courantcontinucontinued‟existeràtravers de nombreusesapplications. Danscetravaille,on présenteplusieurscas quece soitétudedu moteurà courant continu,puisla techniquedelavariationde vitesse,etenfin la simulationdenotremodelsur logicieldesimulationMATLAB/Simulink
