Filière Ingénieur : Ingénierie des systèmes
électriques et systèmes embarqués
Département GE-GM
Réalisé par :
-Arrakhiz Yassir
-Babaoui Mohamed
Encadré par :
-Mr : Youssefi
Plan :
1 Introduction
2 Rappel du cahier de charge
Codage et Réalisation
Conclusion
3
5
Simulation sous prouteus4

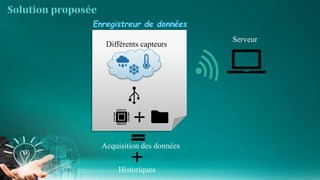

Différents capteurs
PC / Serveur
Acquisition des données
Historiques
Différents capteurs
Acquisition des données
Historiques
Serveur
Ce compilateur pour
microcontrôleurs PIC bénéficie
d'une prise en main très intuitive
et d'une ergonomie sans faille
Le langage de programation est le
langage c embarquée
Proteus est une application de
modélisation de systèmes virtuels et
de simulation de circuits
Offre aussi la possibilité de la
conception des PCBs
WinImage est un utilitaire de disque
puissant qui réalise des images de
disque à partir d'une disquette, crée
une image vide, inscrit l'image sur
un disque vierge
La function principale main()
La function de calcul de la date et temps
La fonction d’affichage des mesures sur
LCD
La function de stockage des données sur la
carte SD
La function de la communication UART
La fonction d’affichage de la date sur LCD
:
Les modules d’entrée
DHT1
1
LM35
RTC-
DS130
7
Pressu
re
sensor
Pic18F4550 SD card
module
LCD
Alphanum
eric 16*2
Port RS
233
Buzzer
Leds
Unité de traitement Les modules de sortie
Le schéma du datalogger
Le schéma de la carte d’alimentation
Le test des mesures des
capteurs
Le test d’enregistrement du
fichiers .txt dans la carte SD
Début
Les mésures
sont justes ?
Envoi des données
vers le pic
Etalonnage
Début
Les données
sont stockées
sous format
txt?
Extraction des
données
Vérification du
programme ou le
paramétrage de la carte
SD
Le test d’envoi des données
vers le serveur
Début
Les données
sont elles
envoyées au
serveur?
Stockage et
traitement des
données
Vérification du code et
des modules de
transmission

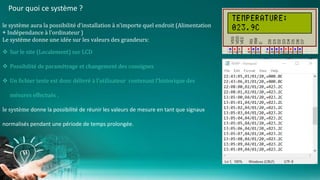

Pour quoi ce système ?
le système aura la possibilité d’installation à n’importe quel endroit (Alimentation
+ Indépendance à l’ordinateur )
Le système donne une idée sur les valeurs des grandeurs:
 Sur le site (Localement) sur LCD
 Possibilité de paramétrage et changement des consignes
 Un fichier texte est donc délivré à l’utilisateur contenant l’historique des
mésures effectués .
le système donne la possibilité de réunir les valeurs de mesure en tant que signaux
normalisés pendant une période de temps prolongée.
Datalogger finale
Datalogger finale
