Le document présente un projet de système de contrôle d'accès et de température visant à améliorer l'hygiène et la précision des mesures dans le domaine médical. Il détaille les aspects techniques et les caractéristiques des composants utilisés, ainsi que le processus de réalisation et d'assemblage. Enfin, il souligne les compétences développées au cours du projet et les perspectives d'évolution, comme la possibilité de contrôle à distance via une application mobile.

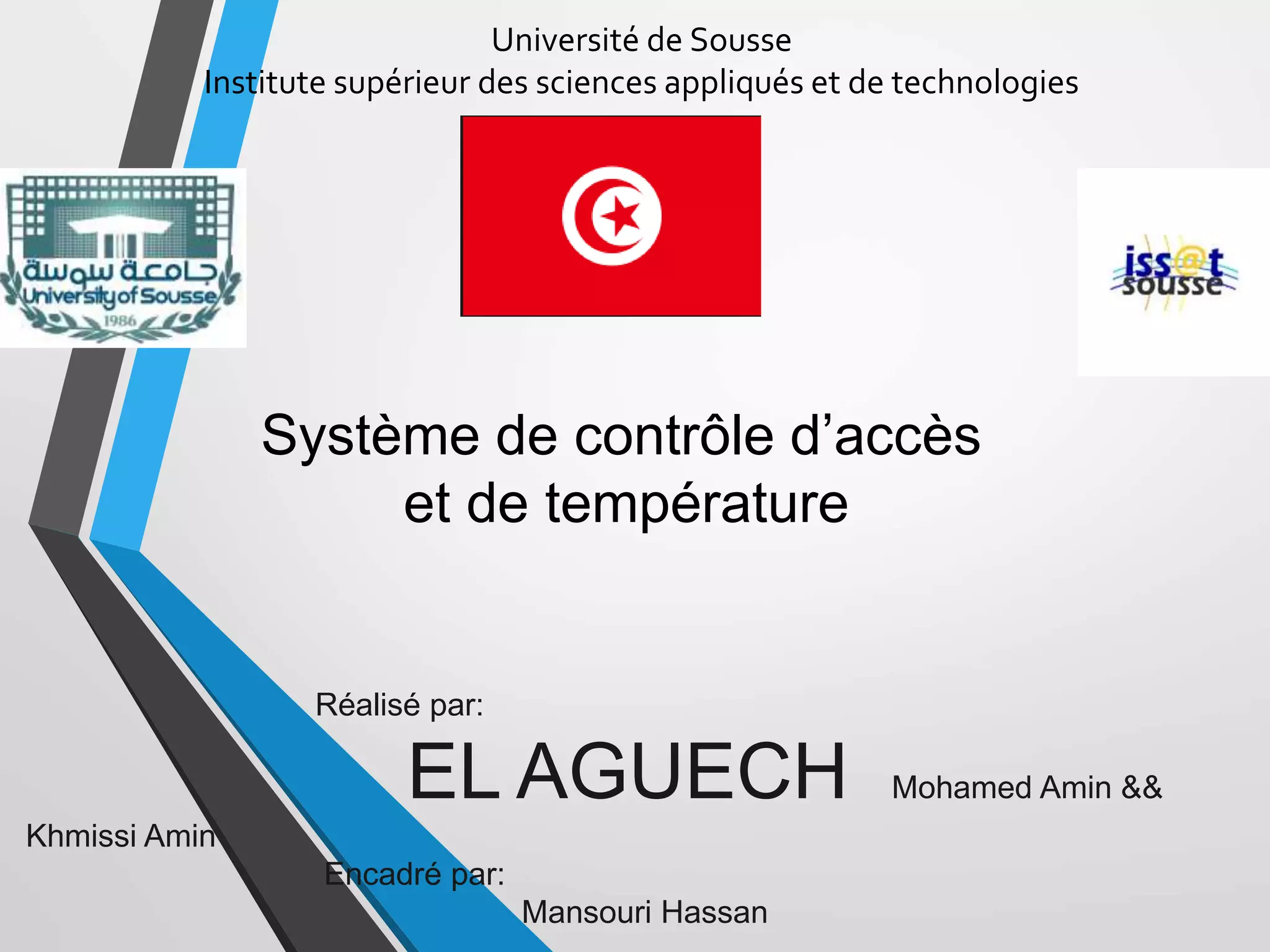

1. Université de Sousse
Institute supérieur des sciences appliqués et de technologies
Réalisé par:
EL AGUECH Mohamed Amin &&
Khmissi Amin
Encadré par:
Mansouri Hassan
Système de contrôle d’accès
et de température

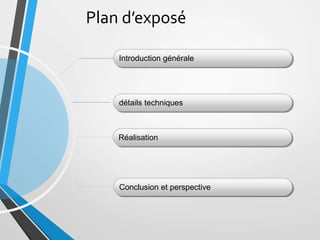

2. Plan d’exposé
Introduction générale
détails techniques
Réalisation
Conclusion et perspective

3. Introduction générale

4. Parmis les problèmes au sein du domaine
médicale sont le problème d’ hygiène et
l’imprécision des mesures.
Donc comme solution pour ces deux problèmes
on a pensé à réaliser un système qui permet

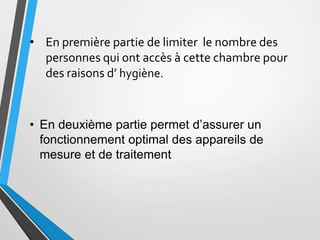

5. • En première partie de limiter le nombre des
personnes qui ont accès à cette chambre pour
des raisons d’ hygiène.
• En deuxième partie permet d’assurer un
fonctionnement optimal des appareils de
mesure et de traitement

6. Détails
techniques

7. Schéma synoptique

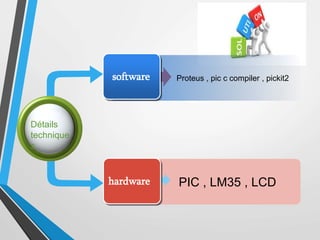

8. PIC , LM35 , LCD
Proteus , pic c compiler , pickit2
Détails
technique
s
software
hardware

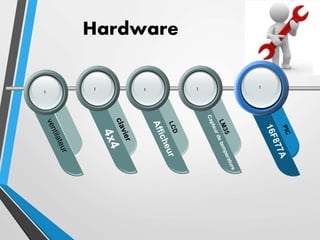

9. 1111 1
Hardware

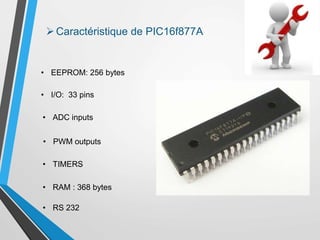

10. • EEPROM: 256 bytes
• I/O: 33 pins
• ADC inputs
• PWM outputs
• TIMERS
• RAM : 368 bytes
• RS 232
Caractéristique de PIC16f877A

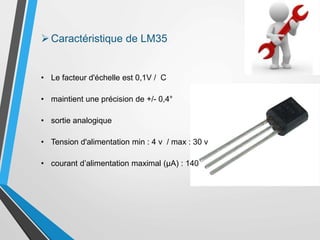

11. • Le facteur d'échelle est 0,1V / C
• maintient une précision de +/- 0,4°
• sortie analogique
• Tension d'alimentation min : 4 v / max : 30 v
• courant d’alimentation maximal (µA) : 140
Caractéristique de LM35

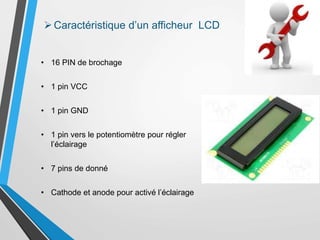

12. • 16 PIN de brochage
• 1 pin VCC
• 1 pin GND
• 1 pin vers le potentiomètre pour régler
l’éclairage
• 7 pins de donné
• Cathode et anode pour activé l’éclairage
Caractéristique d’un afficheur LCD

13. Software

14. programmation

15. Programmation
Simulation et
routage

16. L’ISIS de la carte relaisL’ISIS de la carte pic

17. L’ARES de la carte relaisL’ARES de la carte pic

18. Programmation
Simulation et
routage
Televersement

19. Organigramme de la serreur codéOrganigramme de la régulateur de
température

20. Réalisation

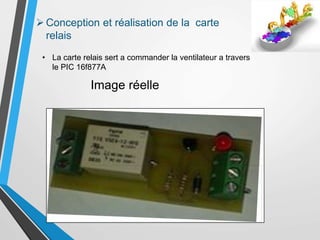

21. • La carte relais sert a commander la ventilateur a travers
le PIC 16f877A
Image réelle
Conception et réalisation de la carte
relais

22. Réalisation de la serrer codé Réalisation de la régulateur de la
température

23. Conclusion
&
Perspective

24. Grâce à ce projet on a bien développé nos compétences
en simulation et en modalisation . C’est un projet très
intéressant qui nous a beaucoup apporté tel que la
découverte de nouveaux logiciels .
On a pu aussi toucher la différence entre l’étude
théorique de l’électronique et son application en
pratique .
Enfin face aux problèmes rencontrés on a appliqué des
phénomènes étudiés déjà dans le cours dont on a bien
assimilé.
A Long terme ce système peut être commandé et
contrôlé à distance par exemple à travers une
application mobile ou avec une interface web.
On peut aussi contrôler plusieurs facteurs et les
corriger en cas de défaut.
