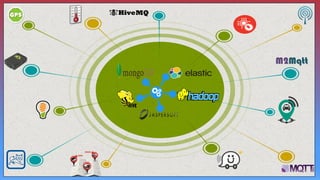

PARTIE II : Simulation
PARTIE III : Démonstration
ARCHITECTURE IoT
PARTIE I : Présentation
Automobile
Trafic
Commandes
AnalysesBig DataM2M
Exemples

5

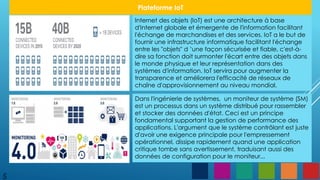

Internet des objets (IoT) est une architecture à base
d'Internet globale et émergente de l'information facilitant
l'échange de marchandises et des services. IoT a le but de
fournir une infrastructure informatique facilitant l'échange
entre les "objets" d ’une façon sécurisée et fiable, c'est-à-
dire sa fonction doit surmonter l'écart entre des objets dans
le monde physique et leur représentation dans des
systèmes d'information. IoT servira pour augmenter la
transparence et améliorera l'efficacité de réseaux de
chaîne d'approvisionnement au niveau mondial.
Dans l'ingénierie de systèmes, un moniteur de système (SM)
est un processus dans un système distribué pour rassembler
et stocker des données d'état. Ceci est un principe
fondamental supportant la gestion de performance des
applications. L'argument que le système contrôlant est juste
d'avoir une exigence principale pour l'empressement
opérationnel, dissipe rapidement quand une application
critique tombe sans avertissement, traduisant aussi des
données de configuration pour le moniteur...
Plateforme IoT

6

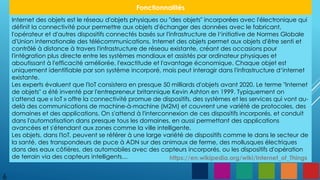

Fonctionnalités
Internet des objets est le réseau d'objets physiques ou "des objets" incorporées avec l'électronique qui
définit la connectivité pour permettre aux objets d'échanger des données avec le fabricant,
l'opérateur et d'autres dispositifs connectés basés sur l'infrastructure de l‘initiative de Normes Globale
d'Union internationale des télécommunications. Internet des objets permet aux objets d'être senti et
contrôlé à distance à travers l'infrastructure de réseau existante, créant des occasions pour
l'intégration plus directe entre les systèmes mondiaux et assistés par ordinateur physiques et
aboutissant à l'efficacité améliorée, l'exactitude et l'avantage économique. Chaque objet est
uniquement identifiable par son système incorporé, mais peut interagir dans l'infrastructure d‘internet
existante.
Les experts évaluent que l'IoT consistera en presque 50 milliards d'objets avant 2020. Le terme "Internet
de objets" a été inventé par l'entrepreneur britannique Kevin Ashton en 1999. Typiquement on
s'attend que « IoT » offre la connectivité promue de dispositifs, des systèmes et les services qui vont au-
delà des communications de machine-à-machine (M2M) et couvrent une variété de protocoles, des
domaines et des applications. On s'attend à l'interconnexion de ces dispositifs incorporés, et conduit
dans l'automatisation dans presque tous les domaines, en aussi permettant des applications
avancées et s'étendant aux zones comme la ville intelligente.
Les objets, dans l'IoT, peuvent se référer à une large variété de dispositifs comme le dans le secteur de
la santé, des transpondeurs de puce à ADN sur des animaux de ferme, des mollusques électriques
dans des eaux côtières, des automobiles avec des capteurs incorporés, ou les dispositifs d'opération
de terrain via des capteurs intelligents… https://en.wikipedia.org/wiki/Internet_of_Things

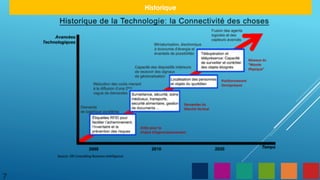

8

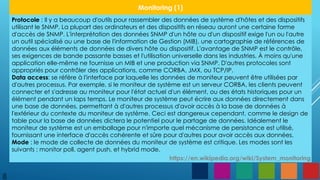

Monitoring (1)
Protocole : Il y a beaucoup d'outils pour rassembler des données de système d'hôtes et des dispositifs
utilisant le SNMP. La plupart des ordinateurs et des dispositifs en réseau auront une certaine forme
d'accès de SNMP. L'interprétation des données SNMP d'un hôte ou d'un dispositif exige l'un ou l'autre
un outil spécialisé ou une base de l'information de Gestion (MIB), une cartographie de références de
données aux éléments de données de divers hôte ou dispositif. L'avantage de SNMP est le contrôle,
ses exigences de bande passante basses et l'utilisation universelle dans les industries. À moins qu'une
application elle-même ne fournisse un MIB et une production via SNMP. D'autres protocoles sont
appropriés pour contrôler des applications, comme CORBA, JMX, ou TCP/IP.
Data access: se réfère à l'interface par laquelle les données de moniteur peuvent être utilisées par
d'autres processus. Par exemple, si le moniteur de système est un serveur CORBA, les clients peuvent
connecter et s'adresse au moniteur pour l'état actuel d'un élément, ou des états historiques pour un
élément pendant un laps temps. Le moniteur de système peut écrire aux données directement dans
une base de données, permettant à d'autres processus d'avoir accès à la base de données à
l'extérieur du contexte du moniteur de système. Ceci est dangereux cependant, comme le design de
table pour la base de données dictera le potentiel pour le partage de données. Idéalement le
moniteur de système est un emballage pour n'importe quel mécanisme de persistance est utilisé,
fournissant une interface d'accès cohérente et sûre pour d'autres pour avoir accès aux données.
Mode : le mode de collecte de données du moniteur de système est critique. Les modes sont les
suivants : monitor poll, agent push, et hybrid mode.
https://en.wikipedia.org/wiki/System_monitoring

9

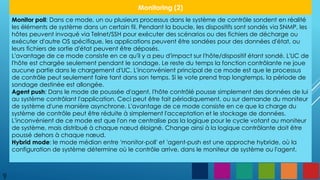

Monitoring (2)
Monitor poll: Dans ce mode, un ou plusieurs processus dans le système de contrôle sondent en réalité
les éléments de système dans un certain fil. Pendant la boucle, les dispositifs sont sondés via SNMP, les
hôtes peuvent invoqué via Telnet/SSH pour exécuter des scénarios ou des fichiers de décharge ou
exécuter d'autre OS spécifique, les applications peuvent être sondées pour des données d'état, ou
leurs fichiers de sortie d'état peuvent être déposés.
L'avantage de ce mode consiste en ce qu'il y a peu d'impact sur l'hôte/dispositif étant sondé. L'UC de
l'hôte est chargée seulement pendant le sondage. Le reste du temps la fonction contrôlante ne joue
aucune partie dans le chargement d'UC. L'inconvénient principal de ce mode est que le processus
de contrôle peut seulement faire tant dans son temps. Si le vote prend trop longtemps, la période de
sondage destinée est allongée.
Agent push: Dans le mode de poussée d'agent, l'hôte contrôlé pousse simplement des données de lui
au système contrôlant l'application. Ceci peut être fait périodiquement, ou sur demande du moniteur
de système d'une manière asynchrone. L'avantage de ce mode consiste en ce que la charge du
système de contrôle peut être réduite à simplement l'acceptation et le stockage de données.
L'inconvénient de ce mode est que l'on ne centralise pas la logique pour le cycle votant au moniteur
de système, mais distribué à chaque nœud éloigné. Change ainsi à la logique contrôlante doit être
poussé dehors à chaque nœud.
Hybrid mode: le mode médian entre 'monitor-poll' et 'agent-push est une approche hybride, où la
configuration de système détermine où le contrôle arrive, dans le moniteur de système ou l'agent.

10

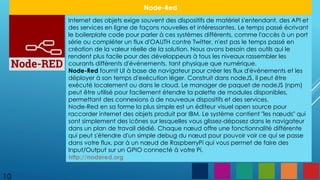

Node-Red
Internet des objets exige souvent des dispositifs de matériel s'entendant, des API et
des services en ligne de façons nouvelles et intéressantes. Le temps passé écrivant
le boilerplate code pour parler à ces systèmes différents, comme l'accès à un port
série ou compléter un flux d'OAUTH contre Twitter, n'est pas le temps passé en
création de la valeur réelle de la solution. Nous avons besoin des outils qui le
rendent plus facile pour des développeurs à tous les niveaux rassembler les
courants différents d'événements, tant physique que numérique.
Node-Red fournit UI à base de navigateur pour créer les flux d'événements et les
déployer à son temps d'exécution léger. Construit dans nodeJS, il peut être
exécuté localement ou dans le cloud. Le manager de paquet de nodeJS (npm)
peut être utilisé pour facilement étendre la palette de modules disponibles,
permettant des connexions à de nouveaux dispositifs et des services.
Node-Red en sa forme la plus simple est un éditeur visuel open source pour
raccorder internet des objets produit par IBM. Le système contient "les nœuds" qui
sont simplement des icônes sur lesquelles vous glissez-déposez dans le navigateur
dans un plan de travail dédié. Chaque nœud offre une fonctionnalité différente
qui peut s'étendre d'un simple debug du nœud pour pouvoir voir ce qui se passe
dans votre flux, par à un nœud de RaspberryPi qui vous permet de faire des
Input/Output sur un GPIO connecté à votre Pi.
http://nodered.org

11

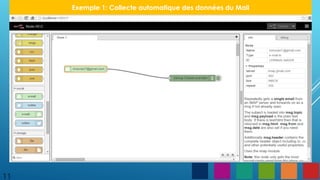

Exemple 1: Collecte automatique des données du Mail

12

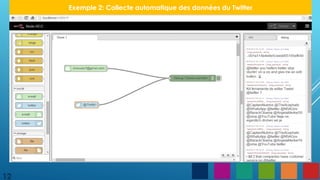

Exemple 2: Collecte automatique des données du Twitter

13
Exemple 2: Node-Red Flow du « Mail » et du « Twitter »

14

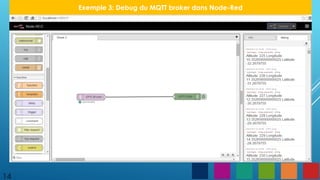

Exemple 3: Debug du MQTT broker dans Node-Red

15

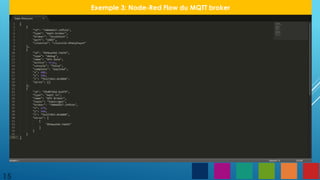

Exemple 3: Node-Red Flow du MQTT broker

16

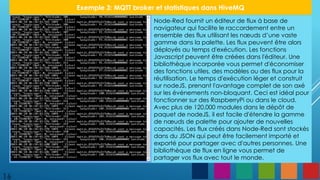

Exemple 3: MQTT broker et statistiques dans HiveMQ
Node-Red fournit un éditeur de flux à base de
navigateur qui facilite le raccordement entre un
ensemble des flux utilisant les nœuds d’une vaste
gamme dans la palette. Les flux peuvent être alors
déployés au temps d'exécution. Les fonctions
Javascript peuvent être créées dans l'éditeur. Une
bibliothèque incorporée vous permet d'économiser
des fonctions utiles, des modèles ou des flux pour la
réutilisation. Le temps d'exécution léger et construit
sur nodeJS, prenant l'avantage complet de son axé
sur les événements non-bloquant. Ceci est idéal pour
fonctionner sur des RaspberryPi ou dans le cloud.
Avec plus de 120,000 modules dans le dépôt de
paquet de nodeJS, il est facile d'étendre la gamme
de nœuds de palette pour ajouter de nouvelles
capacités. Les flux créés dans Node-Red sont stockés
dans du JSON qui peut être facilement importé et
exporté pour partager avec d'autres personnes. Une
bibliothèque de flux en ligne vous permet de
partager vos flux avec tout le monde.

18
Simulation Philips Hue
Philips hue combine la lampe LED brillante avec la technologie intuitive.
Ensemble, les ampoules, le pont et l'application changeront la façon dont vous
utilisez la lumière. L'expérience avec les nuances du blanc, du bleu/blanc à
jaune/blanc ou avec toutes les couleurs dans le spectre.
La nuance peut vous réveiller. Revivez vos souvenirs préférés. Améliorez votre
humeur. Il vous permet d’être informé du temps.
Les ampoules LED sans fil donnent vie à la nuance. Ils livrent clair et rendent
croustillants la lumière. Ils n'ont pas juste l'air bien. Ils sont pratiques aussi. Ils
s'atténuent. Ils étincellent. Ils font à peu près quoi que ce soit que vous voulez. Et ils
vissent tout droit dans vos installations légères actuelles. Naturellement.
Les ampoules de nuance sont disponibles dans E26, E27, GU10, PAR16 et des
formats de BR30.
Le cœur du système de hue, le pont intervient littéralement entre votre
application et les ampoules. Lié avec le WiFi via votre routeur, il peut connecter
jusqu'à 50 ampoules à la fois. Sans parler d'autres accessoires de nuance, comme
robinet de nuance.
Le pont connecte aussi votre système au monde plus large. Avec cela vous
pouvez contrôler vos lumières à distance ou les lier jusqu'au reste du web, ou
même votre propre boîte de réception. C'est vraiment plutôt intelligent et chic.
http://www2.meethue.com/en-us

19

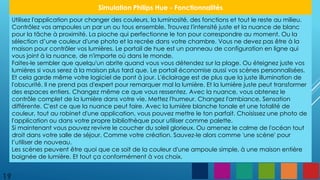

Simulation Philips Hue - Fonctionnalités
Utilisez l'application pour changer des couleurs, la luminosité, des fonctions et tout le reste au milieu.
Contrôlez vos ampoules un par un ou tous ensemble. Trouvez l'intensité juste et la nuance de blanc
pour la tâche à proximité. La pioche qui perfectionne le ton pour correspondre au moment. Ou la
sélection d’une couleur d'une photo et la recrée dans votre chambre. Vous ne devez pas être à la
maison pour contrôler vos lumières. Le portail de hue est un panneau de configuration en ligne qui
vous joint à la nuance, de n'importe où dans le monde.
Faites-le sembler que quelqu'un abrite quand vous vous détendez sur la plage. Ou éteignez juste vos
lumières si vous serez à la maison plus tard que. Le portail économise aussi vos scènes personnalisées.
Et cela garde même votre logiciel de pont à jour. L'éclairage est de plus que la juste illumination de
l'obscurité. Il ne prend pas d'expert pour remarquer mal la lumière. Et la lumière juste peut transformer
des espaces entiers. Changez même ce que vous ressentez. Avec la nuance, vous obtenez le
contrôle complet de la lumière dans votre vie. Mettez l'humeur. Changez l'ambiance. Sensation
différente. C'est ce que la nuance peut faire. Avec la lumière blanche tonale et une totalité de
couleur, tout au robinet d'une application, vous pouvez mettre le ton parfait. Choisissez une photo de
l'application ou dans votre propre bibliothèque pour utiliser comme palette.
Si maintenant vous pouvez revivre le coucher du soleil glorieux. Ou amenez le calme de l'océan tout
droit dans votre salle de séjour. Comme votre création. Sauvez-le alors comme 'une scène' pour
l’utiliser de nouveau.
Les scènes peuvent être quoi que ce soit de la couleur d'une ampoule simple, à une maison entière
baignée de lumière. Et tout ça conformément à vos choix.

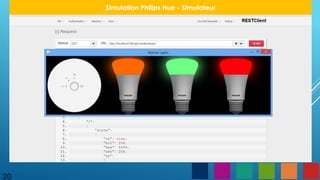

20
Simulation Philips Hue - Simulateur

21

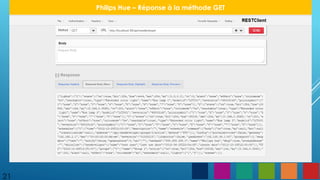

Philips Hue – Réponse à la méthode GET

22

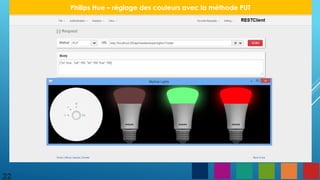

Philips Hue – réglage des couleurs avec la méthode PUT

23

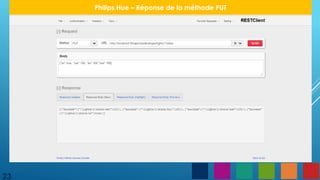

Philips Hue – Réponse de la méthode PUT

24
Philips Hue – Changement des couleurs

25

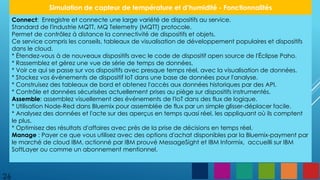

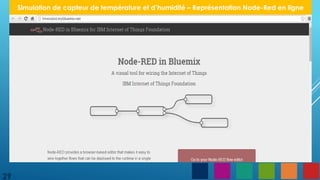

Simulation de capteur de température et d’humidité
Un nouveau service a juste été lancé qui relève le défi clé d'apporter le monde de
capteurs et des contrôleurs avec celui de données de masse et analytique.
IBM IoT Foundation fournit l'accès simple, mais puissant et évolutif d'application
aux dispositifs et leurs données. Vous pouvez rapidement construire des
applications, des tableaux de bord de visualisation, des applications mobile et les
applications qui peuvent alimenter votre application de données IoT.
IBM IoT Fondation est un service entièrement géré, accueilli dans le cloud qui fait
simple de tirer la valeur d'IoT. Il commence par le dispositif, être cela un capteur,
une passerelle ou quelque chose d'autre. L’utilisation de gestionnaire de
connexion pour faire connecter et commencer à envoyer des données jusqu'au
cloud en utilisant le protocole MQTT, qui est un léger protocole de messagerie ou
via d’une configuration gérée par les dispositifs utilisant votre tableau de bord en
ligne ou les API sécurisées, pour que vos applications puissent avoir accès aux
données vivantes et historiques vite.
Vous êtes maintenant prêts à commencer à créer des applications en utilisant vos
données de dispositif. Vous pourriez ceci faire dans IBM Bluemix, un autre cloud ou
vos propres serveurs. Si vous n'êtes pas convaincus que ces objets envoient des
données via ce service, donc exécutent les deux sur des machines séparées ou
des dispositifs mobiles pour vérifier l’état de changement des données.
http://www-03.ibm.com/software/products/en/internet-of-things-foundation

26
Simulation de capteur de température et d’humidité - Fonctionnalités
Connect: Enregistre et connecte une large variété de dispositifs au service.
Standard de l'industrie MQTT, MQ Telemetry (MQTT) protocole.
Permet de contrôlez à distance la connectivité de dispositifs et objets.
Ce service compris les conseils, tableaux de visualisation de développement populaires et dispositifs
dans le cloud.
* Étendez-vous à de nouveaux dispositifs avec le code de dispositif open source de l'Éclipse Paho.
* Rassemblez et gérez une vue de série de temps de données.
* Voir ce qui se passe sur vos dispositifs avec presque temps réel, avec la visualisation de données.
* Stockez vos événements de dispositif IoT dans une base de données pour l'analyse.
* Construisez des tableaux de bord et obtenez l'accès aux données historiques par des API.
* Contrôle et données sécurisées actuellement prises au piège sur dispositifs instrumentés.
Assemble: assemblez visuellement des événements de l'IoT dans des flux de logique.
* Utilisation Node-Red dans Bluemix pour assemblée de flux par un simple glisser-déplacer facile.
* Analysez des données et l'acte sur des aperçus en temps quasi réel, les appliquant où ils comptent
le plus.
* Optimisez des résultats d'affaires avec près de la prise de décisions en temps réel.
Manage : Payer ce que vous utilisez avec des options d'achat disponibles par la Bluemix-payment par
le marché de cloud IBM, actionné par IBM prouvé MessageSight et IBM Informix, accueilli sur IBM
SoftLayer ou comme un abonnement mentionnel.

27
Simulation de capteur de température et d’humidité – Device IBM : MAC Addresse

28
Simulation de capteur de température et d’humidité – Validation de suivi d’un objet

29
Simulation de capteur de température et d’humidité – Représentation Node-Red en ligne

30
Simulation de capteur de température et d’humidité – Collecte des données par un debug

31

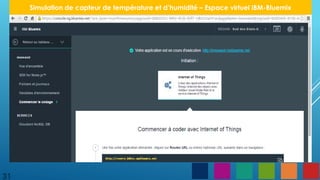

Simulation de capteur de température et d’humidité – Espace virtuel IBM-Bluemix

32

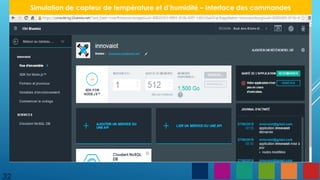

Simulation de capteur de température et d’humidité – Interface des commandes

33

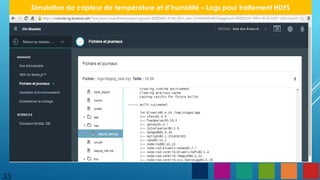

Simulation de capteur de température et d’humidité – Logs pour traitement HDFS

34
Simulation MQTT

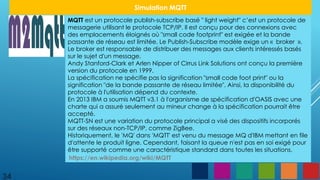

MQTT est un protocole publish-subscribe basé " light weight" c’est un protocole de
messagerie utilisant le protocole TCP/IP. Il est conçu pour des connexions avec
des emplacements éloignés où "small code footprint" est exigée et la bande
passante de réseau est limitée. Le Publish-Subscribe modèle exige un « broker ».
Le broker est responsable de distribuer des messages aux clients intéressés basés
sur le sujet d'un message.
Andy Stanford-Clark et Arlen Nipper of Cirrus Link Solutions ont conçu la première
version du protocole en 1999.
La spécification ne spécifie pas la signification "small code foot print" ou la
signification "de la bande passante de réseau limitée". Ainsi, la disponibilité du
protocole à l'utilisation dépend du contexte.
En 2013 IBM a soumis MQTT v3.1 à l'organisme de spécification d'OASIS avec une
charte qui a assuré seulement au mineur change à la spécification pourrait être
accepté.
MQTT-SN est une variation du protocole principal a visé des dispositifs incorporés
sur des réseaux non-TCP/IP, comme ZigBee.
Historiquement, le 'MQ' dans 'MQTT' est venu du message MQ d'IBM mettant en file
d'attente le produit ligne. Cependant, faisant la queue n'est pas en soi exigé pour
être supporté comme une caractéristique standard dans toutes les situations.
https://en.wikipedia.org/wiki/MQTT

35
Simulation MQTT – Définitions

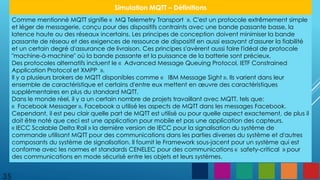

Comme mentionné MQTT signifie « MQ Telemetry Transport ». C'est un protocole extrêmement simple
et léger de messagerie, conçu pour des dispositifs contraints avec une bande passante basse, la
latence haute ou des réseaux incertains. Les principes de conception doivent minimiser la bande
passante de réseau et des exigences de ressource de dispositif en aussi essayant d'assurer la fiabilité
et un certain degré d'assurance de livraison. Ces principes s'avèrent aussi faire l'idéal de protocole
"machine-à-machine" où la bande passante et la puissance de la batterie sont précieux.
Des protocoles alternatifs incluent le « Advanced Message Queuing Protocol, IETF Constrained
Application Protocol et XMPP ».
Il y a plusieurs brokers de MQTT disponibles comme « IBM Message Sight ». Ils varient dans leur
ensemble de caractéristique et certains d'entre eux mettent en œuvre des caractéristiques
supplémentaires en plus du standard MQTT.
Dans le monde réel, il y a un certain nombre de projets travaillant avec MQTT, tels que:
« Facebook Messager », Facebook a utilisé les aspects de MQTT dans les messages Facebook.
Cependant, il est peu clair quelle part de MQTT est utilisé ou pour quelle aspect exactement, de plus il
doit être noté que ceci est une application pour mobile et pas une application des capteurs.
« IECC Scalable Delta Rail » la dernière version de IECC pour la signalisation du système de
commande utilisant MQTT pour des communications dans les parties diverses du système et d'autres
composants du système de signalisation. Il fournit le Framework sous-jacent pour un système qui est
conforme avec les normes et standards CENELEC pour des communications « safety-critical » pour
des communications en mode sécurisé entre les objets et leurs systèmes.

36

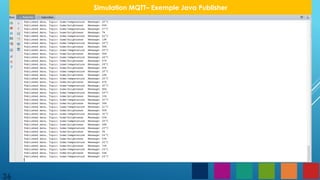

Simulation MQTT– Exemple Java Publisher

37
Simulation MQTT– Exemple Java Subscriber

38

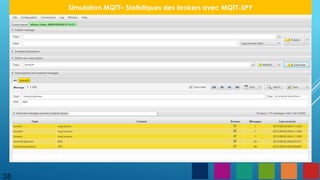

Simulation MQTT– Statistiques des brokers avec MQTT-SPY

39
Simulation MQTT – Messages broker

40

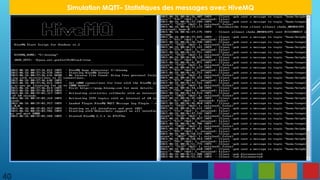

Simulation MQTT– Statistiques des messages avec HiveMQ

41
Simulation GPS

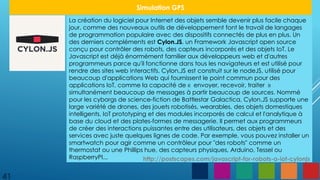

La création du logiciel pour Internet des objets semble devenir plus facile chaque
jour, comme des nouveaux outils de développement font le travail de langages
de programmation populaire avec des dispositifs connectés de plus en plus. Un
des derniers compléments est Cylon.JS, un Framework Javascript open source
conçu pour contrôler des robots, des capteurs incorporés et des objets IoT. Le
Javascript est déjà énormément familier aux développeurs web et d'autres
programmeurs parce qu'il fonctionne dans tous les navigateurs et est utilisé pour
rendre des sites web interactifs. Cylon.JS est construit sur le nodeJS, utilisé pour
beaucoup d'applications Web qui fournissent le point commun pour des
applications IoT, comme la capacité de « envoyer, recevoir, traiter »
simultanément beaucoup de messages à partir beaucoup de sources. Nommé
pour les cyborgs de science-fiction de Battlestar Galactica, Cylon.JS supporte une
large variété de drones, des jouets robotisés, wearables, des objets domestiques
intelligents, IoT prototyping et des modules incorporés de calcul et l'analytique à
base du cloud et des plates-formes de messagerie. Il permet aux programmeurs
de créer des interactions puissantes entre des utilisateurs, des objets et des
services avec juste quelques lignes de code. Par exemple, vous pouvez installer un
smartwatch pour agir comme un contrôleur pour "des robots" comme un
thermostat ou une Phillips hue, des capteurs physiques, Arduino, Tessel ou
RaspberryPI... http://postscapes.com/javascript-for-robots-a-iot-cylonjs

42

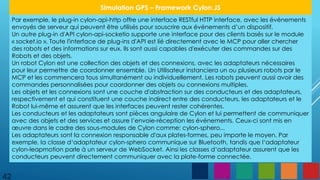

Simulation GPS – Framework Cylon.JS
Par exemple, le plug-in cylon-api-http offre une interface RESTful HTTP interface, avec les événements
envoyés de serveur qui peuvent être utilisés pour souscrire aux événements d’un dispositif.
Un autre plug-in d'API cylon-api-socketio supporte une interface pour des clients basés sur le module
« socket.io ». Toute l'interface de plug-ins d'API est lié directement avec le MCP pour aller chercher
des robots et des informations sur eux. Ils sont aussi capables d'exécuter des commandes sur des
Robots et des objets.
Un robot Cylon est une collection des objets et des connexions, avec les adaptateurs nécessaires
pour leur permettre de coordonner ensemble. Un Utilisateur instanciera un ou plusieurs robots par le
MCP et les commencera tous simultanément ou individuellement. Les robots peuvent aussi avoir des
commandes personnalisées pour coordonner des objets ou connexions multiples.
Les objets et les connexions sont une couche d'abstraction sur des conducteurs et des adaptateurs,
respectivement et qui constituent une couche indirect entre des conducteurs, les adaptateurs et le
Robot lui-même et assurent que les interfaces peuvent rester cohérentes.
Les conducteurs et les adaptateurs sont pièces angulaire de Cylon et lui permettent de communiquer
avec des objets et des services et assure l’envoie-réception les événements. Ceux-ci sont mis en
œuvre dans le cadre des sous-modules de Cylon comme: cylon-sphero...
Les adaptateurs sont la connexion responsable d'aux plates-formes, peu importe le moyen. Par
exemple, la classe d‘adaptateur cylon-sphero communique sur Bluetooth, tandis que l‘adaptateur
cylon-leapmotion parle à un serveur de WebSocket. Ainsi les classes d‘adaptateur assurent que les
conducteurs peuvent directement communiquer avec la plate-forme connectée.

43
Simulation GPS – Application nodeJS de tests

44
Simulation GPS - Node Red Flow

45

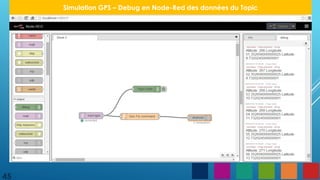

Simulation GPS – Debug en Node-Red des données du Topic

46

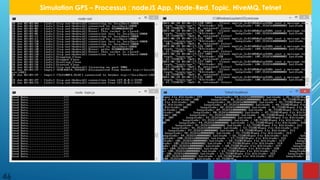

Simulation GPS – Processus : nodeJS App, Node-Red, Topic, HiveMQ, Telnet

47
Simulation GPS – Représentation des résultats dans une Map

48
Simulation Trafic automobile

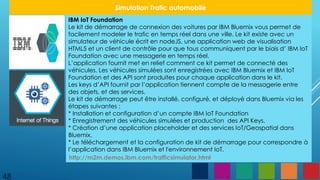

IBM IoT Foundation
Le kit de démarrage de connexion des voitures par IBM Bluemix vous permet de
facilement modeler le trafic en temps réel dans une ville. Le kit existe avec un
simulateur de véhicule écrit en nodeJS, une application web de visualisation
HTML5 et un client de contrôle pour que tous communiquent par le biais d’ IBM IoT
Foundation avec une messagerie en temps réel.
L’application fournit met en relief comment ce kit permet de connecté des
véhicules. Les véhicules simulées sont enregistrées avec IBM Bluemix et IBM IoT
Foundation et des API sont produites pour chaque application dans le kit.
Les keys d’API fournit par l’application tiennent compte de la messagerie entre
des objets, et des services.
Le kit de démarrage peut être installé, configuré, et déployé dans Bluemix via les
étapes suivantes :
* Installation et configuration d’un compte IBM IoT Foundation
* Enregistrement des véhicules simulées et production des API Keys.
* Création d’une application placeholder et des services IoT/Geospatial dans
Bluemix.
* Le téléchargement et la configuration de kit de démarrage pour correspondre à
l’application dans IBM Bluemix et l'environnement IoT.
http://m2m.demos.ibm.com/trafficsimulator.html

49
Simulation Trafic automobile – Configuration du fichier : manifest « YAML »

50

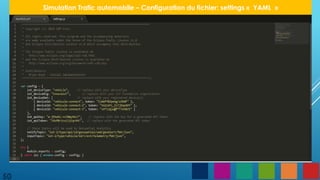

Simulation Trafic automobile – Configuration du fichier: settings « YAML »

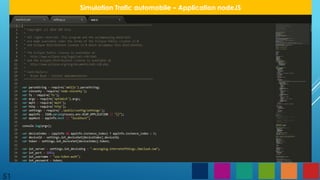

51
Simulation Trafic automobile – Application nodeJS

52

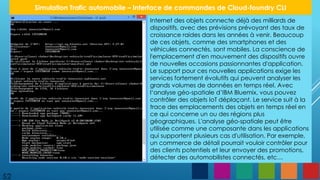

Simulation Trafic automobile – Interface de commandes de Cloud-foundry CLI
Internet des objets connecte déjà des milliards de
dispositifs, avec des prévisions prévoyant des taux de
croissance raides dans les années à venir. Beaucoup
de ces objets, comme des smartphones et des
véhicules connectés, sont mobiles. La conscience de
l'emplacement d'en mouvement des dispositifs ouvre
de nouvelles occasions passionnantes d'application.
Le support pour ces nouvelles applications exige les
services fortement évolutifs qui peuvent analyser les
grands volumes de données en temps réel. Avec
l‘analyse géo-spatiale d’IBM Bluemix, vous pouvez
contrôler des objets IoT déplaçant. Le service suit à la
trace des emplacements des objets en temps réel en
ce qui concerne un ou des régions plus
géographiques. L'analyse géo-spatiale peut être
utilisée comme une composante dans les applications
qui supportent plusieurs cas d'utilisation. Par exemple,
un commerce de détail pourrait vouloir contrôler pour
des clients potentiels et leur envoyer des promotions,
détecter des automobilistes connectés, etc…

53

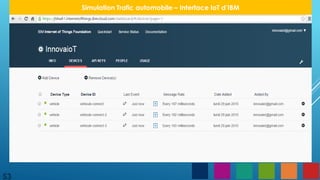

Simulation Trafic automobile – Interface IoT d’IBM

54
Simulation Trafic automobile – Messages Payload

55

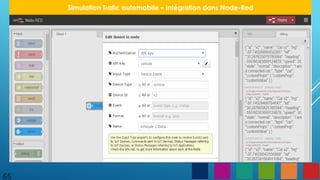

Simulation Trafic automobile – Intégration dans Node-Red

56

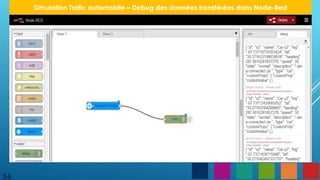

Simulation Trafic automobile – Debug des données transférées dans Node-Red

57

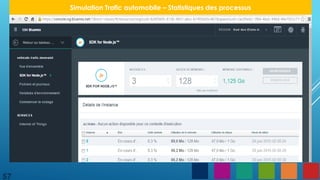

Simulation Trafic automobile – Statistiques des processus

IOT BIG DATA
ANALYTICS
DEVICES PROTOCOLE HARDWARE

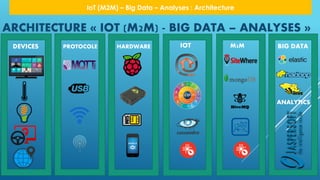

ARCHITECTURE « IOT (M2M) - BIG DATA – ANALYSES »
M2M
IoT (M2M) – Big Data – Analyses : Architecture

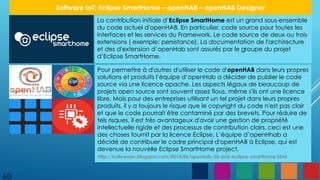

La contribution initiale d’Eclipse SmartHome est un grand sous-ensemble
du code actuel d'openHAB. En particulier, code source pour toutes les
interfaces et les services du Framework. Le code source de deux ou trois
extensions ( exemple: persistance). La documentation de l'architecture
et des d'extension d’openHab sont assurés par le groupe du projet
d’Eclipse SmartHome.
Pour permettre à d'autres d'utiliser le code d'openHAB dans leurs propres
solutions et produits l’équipe d’openHab a décider de publier le code
source via une licence apache. Les aspects légaux de beaucoup de
projets open source sont souvent assez flous, même s'ils ont une licence
libre. Mais pour des entreprises utilisant un tel projet dans leurs propres
produits, il y a toujours le risque que le copyright du code n'est pas clair
et que le code pourrait être contaminé par des brevets. Pour réduire de
tels risques, il est très avantageux d'avoir une gestion de propriété
intellectuelle rigide et des processus de contribution clairs, ceci est une
des choses fournit par la licence Eclipse. L’équipe d’openHhab a
décidé de contribuer le cadre principal d'openHAB à Eclipse, qui est
devenue la nouvelle Eclipse SmartHome project.
60
Software IoT: Eclipse SmartHome – openHAB – openHAB Designer
http://kaikreuzer.blogspot.com/2014/06/openhab-20-and-eclipse-smarthome.html

61

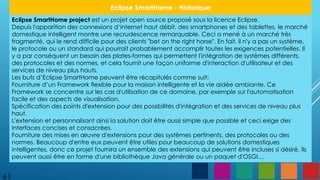

Eclipse SmartHome - Historique
Eclipse SmartHome project est un projet open source proposé sous la licence Eclipse.
Depuis l'apparition des connexions d‘internet haut débit, des smartphones et des tablettes, le marché
domestique intelligent montre une recrudescence remarquable. Ceci a mené à un marché très
fragmenté, qui le rend difficile pour des clients "bet on the right horse". En fait, il n'y a pas un système,
le protocole ou un standard qui pourrait probablement accomplir toutes les exigences potentielles. Il
y a par conséquent un besoin des plates-formes qui permettent l'intégration de systèmes différents,
des protocoles et des normes, et cela fournit une façon uniforme d'interaction d'utilisateur et des
services de niveau plus hauts.
Les buts d’Eclipse SmartHome peuvent être récapitulés comme suit:
Fourniture d’un Framework flexible pour la maison intelligente et la vie aidée ambiante. Ce
Framework se concentre sur les cas d'utilisation de ce domaine, par exemple sur l'automatisation
facile et des aspects de visualisation.
Spécification des points d'extension pour des possibilités d'intégration et des services de niveau plus
haut.
L'extension et personnalisant ainsi la solution doit être aussi simple que possible et ceci exige des
interfaces concises et consacrées.
Fourniture des mises en œuvre d'extensions pour des systèmes pertinents, des protocoles ou des
normes. Beaucoup d'entre eux peuvent être utiles pour beaucoup de solutions domestiques
intelligentes, donc ce projet fournira un ensemble des extensions qui peuvent être incluses si désiré. Ils
peuvent aussi être en forme d'une bibliothèque Java générale ou un paquet d'OSGI…

62
openHAB Framework - Fonctionnalités
openHAB créez un emballage et fait la démonstration des configurations, bien que les mécanisme
automatisé du foyer soit présent dans le Framework. openHab permet de construire des solutions
domestiques intelligentes qui ont un accent fort d'environnements hétérogènes, c'est-à-dire les
solutions qui traitent l'intégration de protocoles différents ou des standards.
Son but est de fournir un accès uniforme aux dispositifs et des informations et faciliter les sortes
différentes d'interactions avec eux. Ce Framework consiste d'un ensemble en paquets d'OSGI qui
peuvent être déployés sur un module OSGI et qui définit des services OSGI comme des points
d'extension. La pile doit être utilisable sur n'importe quelle sorte de système qui peut exécuter sur un
serveur multi-principal, une passerelle résidentielle ou RaspberryPi.
Des caractéristiques initiales planifiées et les points d'extension de ce Framework incluent :
Type System: un système de type de base mais extensible pour des données domestiques et les
commandes qui fournissent un point commun pour des données préoccupées et un accès de
dispositif.
Data Registry: garde la trace de cas de point de données et leurs valeurs.
Event Mechanism: passe des données et des opérations d'une manière asynchrone d'une façon
couplée entre des composants. L'Infrastructure pour échanger des données et des commandes avec
des systèmes externes et des dispositifs, par exemple par le vote d'habitué ou des fils de fond.
Des mises en œuvre obligatoires utiles comme le HTTP, NTP ou TCP feront partie du projet. Une mise en
œuvre d'un moteur de rôle flexible qui permet de changer des rôles pendant le temps d'exécution,
ou le déclenchement sur des événements ou sur une base temporelle.

63

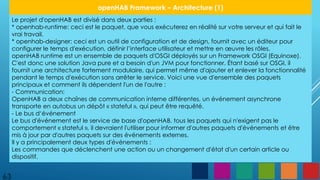

openHAB Framework – Architecture (1)
Le projet d'openHAB est divisé dans deux parties :
* openhab-runtime: ceci est le paquet, que vous exécuterez en réalité sur votre serveur et qui fait le
vrai travail.
* openhab-designer: ceci est un outil de configuration et de design, fournit avec un éditeur pour
configurer le temps d'exécution, définir l’interface utilisateur et mettre en œuvre les rôles.
openHAB runtime est un ensemble de paquets d'OSGI déployés sur un Framework OSGI (Equinoxe).
C'est donc une solution Java pure et a besoin d'un JVM pour fonctionner. Étant basé sur OSGI, il
fournit une architecture fortement modulaire, qui permet même d'ajouter et enlever la fonctionnalité
pendant le temps d'exécution sans arrêter le service. Voici une vue d'ensemble des paquets
principaux et comment ils dépendent l'un de l'autre :
- Communication:
OpenHAB a deux chaînes de communication interne différentes, un événement asynchrone
transporte en autobus un dépôt « stateful », qui peut être requêté.
- Le bus d‘événement
Le bus d'événement est le service de base d'openHAB, tous les paquets qui n'exigent pas le
comportement « stateful », il devraient l'utiliser pour informer d'autres paquets d'événements et être
mis à jour par d'autres paquets sur des événements externes.
Il y a principalement deux types d'événements :
Les commandes que déclenchent une action ou un changement d'état d'un certain article ou
dispositif.

64

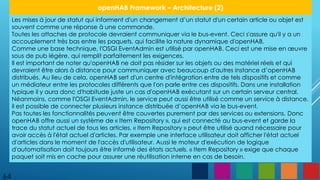

Les mises à jour de statut qui informent d'un changement d’un statut d'un certain article ou objet est
souvent comme une réponse à une commande.
Toutes les attaches de protocole devraient communiquer via le bus-event. Ceci s'assure qu'il y a un
accouplement très bas entre les paquets, qui facilite la nature dynamique d'openHAB.
Comme une base technique, l'OSGI EventAdmin est utilisé par openHAB. Ceci est une mise en œuvre
sous de pub légère, qui remplit parfaitement les exigences.
Il est important de noter qu'openHAB ne doit pas résider sur les objets ou des matériel réels et qui
devraient être alors à distance pour communiquer avec beaucoup d'autres instance d’openHAB
distribués. Au lieu de cela, openHAB sert d'un centre d'intégration entre de tels dispositifs et comme
un médiateur entre les protocoles différents que l'on parle entre ces dispositifs. Dans une installation
typique il y aura donc d'habitude juste un cas d'openHAB exécutant sur un certain serveur central.
Néanmoins, comme l'OSGI EventAdmin, le service peut aussi être utilisé comme un service à distance,
il est possible de connecter plusieurs instance distribuée d’openHAB via le bus-event.
Pas toutes les fonctionnalités peuvent être couvertes purement par des services ou extensions. Donc
openHAB offre aussi un système de « Item Repository », qui est connecté au bus-event et garde la
trace du statut actuel de tous les articles. « Item Repository » peut être utilisé quand nécessaire pour
avoir accès à l'état actuel d'articles. Par exemple une interface utilisateur doit afficher l'état actuel
d'articles dans le moment de l'accès d'utilisateur. Aussi le moteur d'exécution de logique
d'automatisation doit toujours être informé des états actuels. « Item Repository » exige que chaque
paquet soit mis en cache pour assurer une réutilisation interne en cas de besoin.

65
Il s'assure aussi que l'état est en parfaite harmonie pour tous ces paquets et il fournit la possibilité de
persister des états dans un système de fichiers ou une base de données, pour qu'ils soient même
gardés partout pendant une reprise de système.

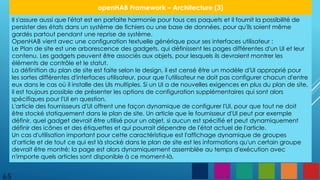

OpenHAB vient avec une configuration textuelle générique pour ses interfaces utilisateur :
Le Plan de site est une arborescence des gadgets, qui définissent les pages différentes d'un UI et leur
contenu. Les gadgets peuvent être associés aux objets, pour lesquels ils devraient montrer les
éléments de contrôle et le statut.
La définition du plan de site est faite selon le design, il est censé être un modèle d'UI approprié pour
les sortes différentes d'interfaces utilisateur, pour que l'utilisateur ne doit pas configurer chacun d'entre
eux dans le cas où il installe des UIs multiples. Si un UI a de nouvelles exigences en plus du plan de site,
il est toujours possible de présenter les options de configuration supplémentaires qui sont alors
spécifiques pour l'UI en question.
L'article des fournisseurs d'UI offrent une façon dynamique de configurer l'UI, pour que tout ne doit
être stocké statiquement dans le plan de site. Un article que le fournisseur d'UI peut par exemple
définir, quel gadget devrait être utilisé pour un objet, si aucun est spécifié et peut dynamiquement
définir des icônes et des étiquettes et qui pourrait dépendre de l'état actuel de l'article.
Un cas d'utilisation important pour cette caractéristique est l'affichage dynamique de groupes
d'article et de tout ce qui est là stocké dans le plan de site est les informations qu'un certain groupe
devrait être montré; la page est alors dynamiquement assemblée au temps d'exécution avec
n'importe quels articles sont disponible à ce moment-là.

66

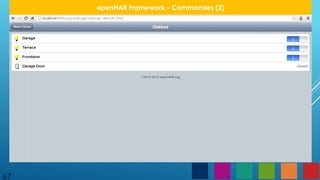

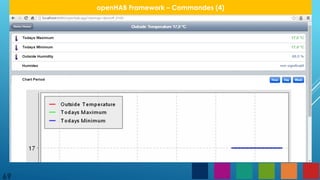

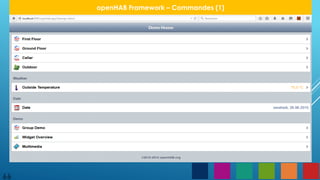

openHAB Framework – Commandes (1)

67

68

69

70

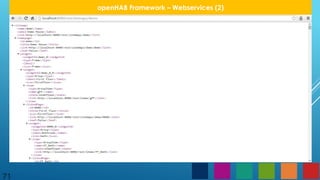

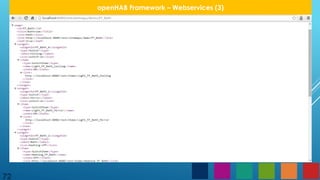

openHAB Framework – Webservices (1)

71

72

73

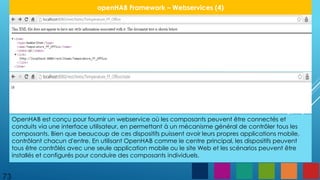

OpenHAB est conçu pour fournir un webservice où les composants peuvent être connectés et
conduits via une interface utilisateur, en permettant à un mécanisme général de contrôler tous les
composants. Bien que beaucoup de ces dispositifs puissent avoir leurs propres applications mobile,
contrôlant chacun d'entre. En utilisant OpenHAB comme le centre principal, les dispositifs peuvent
tous être contrôlés avec une seule application mobile ou le site Web et les scénarios peuvent être
installés et configurés pour conduire des composants individuels.

75

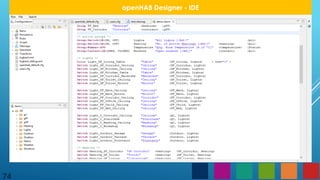

openHAB Designer – Geent Template UI
openHAB Designer permet de configurer openHAB Runtime. Il fournit avec un éditeur pour des fichiers
ou dossiers, permet la configuration du plan de site. Son avantage sur des éditeurs de texte simples
est le support d'IDE complet, comme la vérification de syntaxe, auto-completion, support et
documentation…

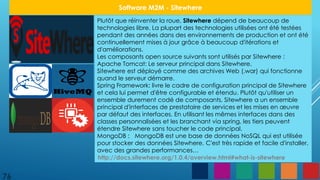

Plutôt que réinventer la roue, Sitewhere dépend de beaucoup de
technologies libre. La plupart des technologies utilisées ont été testées
pendant des années dans des environnements de production et ont été
continuellement mises à jour grâce à beaucoup d'itérations et
d'améliorations.
Les composants open source suivants sont utilisés par Sitewhere :
Apache Tomcat: Le serveur principal dans Sitewhere.
Sitewhere est déployé comme des archives Web (.war) qui fonctionne
quand le serveur démarre.
Spring Framework: livre le cadre de configuration principal de Sitewhere
et cela lui permet d'être configurable et étendu. Plutôt qu'utiliser un
ensemble durement codé de composants, Sitewhere a un ensemble
principal d'interfaces de prestataire de services et les mises en œuvre
par défaut des interfaces. En utilisant les mêmes interfaces dans des
classes personnalisées et les branchant via spring, les tiers peuvent
étendre Sitewhere sans toucher le code principal.
MongoDB : MongoDB est une base de données NoSQL qui est utilisée
pour stocker des données Sitewhere. C'est très rapide et facile d'installer,
avec des grandes performances…
76
Software M2M - Sitewhere
http://docs.sitewhere.org/1.0.4/overview.html#what-is-sitewhere

77

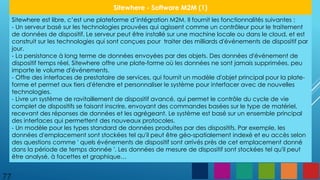

Sitewhere - Software M2M (1)
Sitewhere est libre, c’est une plateforme d’intégration M2M. Il fournit les fonctionnalités suivantes :
- Un serveur basé sur les technologies prouvées qui agissent comme un contrôleur pour le traitement
de données de dispositif. Le serveur peut être installé sur une machine locale ou dans le cloud, et est
construit sur les technologies qui sont conçues pour traiter des milliards d'événements de dispositif par
jour.
- La persistance à long terme de données envoyées par des objets. Des données d'événement de
dispositif temps réel, Sitewhere offre une plate-forme où les données ne sont jamais supprimées, peu
importe le volume d'événements.
- Offre des interfaces de prestataire de services, qui fournit un modèle d'objet principal pour la plate-
forme et permet aux tiers d'étendre et personnaliser le système pour interfacer avec de nouvelles
technologies.
- Livre un système de ravitaillement de dispositif avancé, qui permet le contrôle du cycle de vie
complet de dispositifs se faisant inscrire, envoyant des commandes basées sur le type de matériel,
recevant des réponses de données et les agrégeant. Le système est basé sur un ensemble principal
des interfaces qui permettent des nouveaux protocoles.
- Un modèle pour les types standard de données produites par des dispositifs. Par exemple, les
données d'emplacement sont stockées tel qu'il peut être géo-spatialement indexé et eu accès selon
des questions comme ' quels événements de dispositif sont arrivés près de cet emplacement donné
dans la période de temps donnée '. Les données de mesure de dispositif sont stockées tel qu'il peut
être analysé, à facettes et graphique…

78

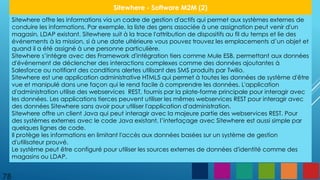

Sitewhere - Software M2M (2)
Sitewhere offre les informations via un cadre de gestion d'actifs qui permet aux systèmes externes de
conduire les informations. Par exemple, la liste des gens associée à une assignation peut venir d'un
magasin, LDAP existant. Sitewhere suit à la trace l'attribution de dispositifs au fil du temps et lie des
événements à la mission, si à une date ultérieure vous pouvez trouvez les emplacements d’un objet et
quand il a été assigné à une personne particulière.
Sitewhere s’intègre avec des Framework d'intégration tiers comme Mule ESB, permettant aux données
d'événement de déclencher des interactions complexes comme des données ajoutantes à
Salesforce ou notifiant des conditions alertes utilisant des SMS produits par Twilio.
Sitewhere est une application administrative HTML5 qui permet à toutes les données de système d'être
vue et manipulé dans une façon qui le rend facile à comprendre les données. L'application
d'administration utilise des webservices REST, fournis par la plate-forme principale pour interagir avec
les données. Les applications tierces peuvent utiliser les mêmes webservices REST pour interagir avec
des données Sitewhere sans avoir pour utiliser l'application d'administration.
Sitewhere offre un client Java qui peut interagir avec la majeure partie des webservices REST. Pour
des systèmes externes avec le code Java existant, l’interfaçage avec Sitewhere est aussi simple par
quelques lignes de code.
Il protège les informations en limitant l'accès aux données basées sur un système de gestion
d'utilisateur prouvé.
Le système peut être configuré pour utiliser les sources externes de données d'identité comme des
magasins ou LDAP.

79
Sitewhere - MongoDB DataBase

80

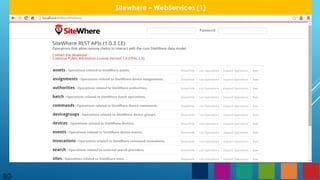

Sitewhere – WebServices (1)

81

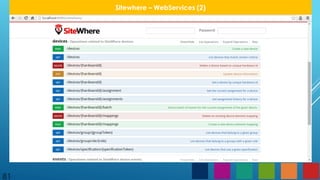

Sitewhere – WebServices (2)

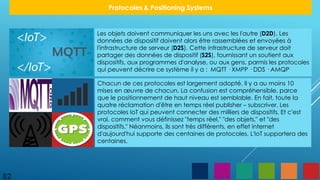

Les objets doivent communiquer les uns avec les l'autre (D2D). Les
données de dispositif doivent alors être rassemblées et envoyées à
l'infrastructure de serveur (D2S). Cette infrastructure de serveur doit
partager des données de dispositif (S2S), fournissant un soutient aux
dispositifs, aux programmes d'analyse, ou aux gens, parmis les protocoles
qui peuvent décrire ce système il y a : MQTT · XMPP · DDS · AMQP
Chacun de ces protocoles est largement adopté. Il y a au moins 10
mises en œuvre de chacun. La confusion est compréhensible, parce
que le positionnement de haut niveau est semblable. En fait, toute la
quatre réclamation d'être en temps réel publisher – subscriver. Les
protocoles IoT qui peuvent connecter des milliers de dispositifs. Et c'est
vrai, comment vous définissez "temps réel," "des objets," et "des
dispositifs." Néanmoins, ils sont très différents, en effet internet
d'aujourd'hui supporte des centaines de protocoles. L'IoT supportera des
centaines.
82
Protocoles & Positioning Systems

83

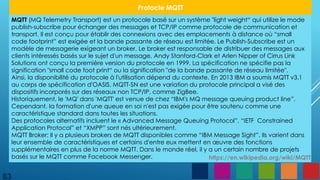

Protocle MQTT
MQTT (MQ Telemetry Transport) est un protocole basé sur un système "light weight“ qui utilize le mode
publish-subscribe pour échanger des messages et TCP/IP comme protocole de communication et
transport. Il est conçu pour établir des connexions avec des emplacements à distance où “small
code footprint” est exigée et la bande passante de réseau est limitée. Le Publish-Subscribe est un
modèle de messagerie exigeant un broker. Le broker est responsable de distribuer des messages aux
clients intéressés basés sur le sujet d'un message. Andy Stanford-Clark et Arlen Nipper of Cirrus Link
Solutions ont conçu la première version du protocole en 1999. La spécification ne spécifie pas la
signification "small code foot print“ ou la signification "de la bande passante de réseau limitée".
Ainsi, la disponibilité du protocole à l'utilisation dépend du contexte. En 2013 IBM a soumis MQTT v3.1
au corps de spécification d'OASIS. MQTT-SN est une variation du protocole principal a visé des
dispositifs incorporés sur des réseaux non TCP/IP, comme ZigBee.
Historiquement, le 'MQ' dans 'MQTT' est venue de chez “IBM's MQ message queuing product line”.
Cependant, la formation d'une queue en soi n'est pas exigée pour être soutenu comme une
caractéristique standard dans toutes les situations.
Des protocoles alternatifs incluent le « Advanced Message Queuing Protocol”, “IETF Constrained
Application Protocol” et “XMPP” sont nés ultérieurement.
MQTT Broker: Il y a plusieurs brokers de MQTT disponibles comme “IBM Message Sight”. Ils varient dans
leur ensemble de caractéristiques et certains d'entre eux mettent en œuvre des fonctions
supplémentaires en plus de la norme MQTT. Dans le monde réel, il y a un certain nombre de projets
basés sur le MQTT comme Facebook Messenger. https://en.wikipedia.org/wiki/MQTT

84

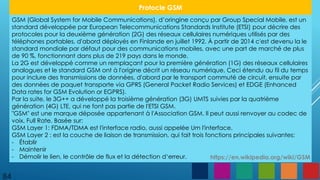

Protocle GSM
GSM (Global System for Mobile Communications), d’oringine conçu par Group Special Mobile, est un
standard développée par European Telecommunications Standards Institute (ETSI) pour décrire des
protocoles pour la deuxième génération (2G) des réseaux cellulaires numériques utilisés par des
téléphones portables, d'abord déployés en Finlande en juillet 1992. À partir de 2014 c'est devenu la le
standard mondiale par défaut pour des communications mobiles, avec une part de marché de plus
de 90 %, fonctionnant dans plus de 219 pays dans le monde.
La 2G est développé comme un remplaçant pour la première génération (1G) des réseaux cellulaires
analogues et le standard GSM ont à l'origine décrit un réseau numérique. Ceci étendu au fil du temps
pour inclure des transmissions de données, d'abord par le transport commuté de circuit, ensuite par
des données de paquet transporte via GPRS (General Packet Radio Services) et EDGE (Enhanced
Data rates for GSM Evolution or EGPRS).
Par la suite, le 3G++ a développé la troisième génération (3G) UMTS suivies par la quatrième
génération (4G) LTE, qui ne font pas partie de l'ETSI GSM.
"GSM" est une marque déposée appartenant à l'Association GSM. Il peut aussi renvoyer au codec de
voix, Full Rate. Basée sur:
GSM Layer 1: FDMA/TDMA est l'interface radio, aussi appelée Um l'interface.
GSM Layer 2 : est la couche de liaison de transmission, qui fait trois fonctions principales suivantes:
- Établir
- Maintenir
- Démolir le lien, le contrôle de flux et la détection d‘erreur. https://en.wikipedia.org/wiki/GSM

85
GPS - Global Positioning System
Le Système de navigation par satellites (GPS) est un système satellite à base d'espace de navigation
qui fournit l'emplacement et des informations de temps dans toutes les conditions météorologiques,
n'importe où sur la terre où il y a une ligne dégagée de vue à quatre ou plus satellites GPS. Le système
fournit plusieurs capacités critiques aux militaires, des utilisateurs civils et commerciaux dans le monde
entier. Le gouvernement des États-Unis a créé le système, il assure son entretient et le rend librement
accessible à quelqu'un avec un récepteur GPS.
Les EU ont commencé le projet GPS en 1973 pour surmonter les limitations de systèmes précédents de
navigation, intégrant des idées de plusieurs prédécesseurs, y compris un certain nombre d'études de
conceptions classifiées et confidentielles d'ingénierie des années 1960. Le Ministère de la Défense
américain (DoD) a développé le système, qui a à l'origine utilisé 24 satellites.
C'est devenu entièrement opérationnel en 1995.
Les avances dans la technologie et de nouvelles demandes sur le système existant ont maintenant
mené aux efforts de moderniser le système GPS et mettent en œuvre la génération suivante de Bloc
GPS III, et le Système de commande opérationnel de nouvelle génération (OCX).
En 2000, le Congrès américain a autorisé l'effort de modernisation, le GPS III.
En plus du GPS, d'autres systèmes sont dans l'utilisation ou dans le développement. Le Système
Satellite Global russe de navigation (GLONASS) a été développé à la même époque avec le GPS,
mais subi de la couverture incomplète du globe jusqu'au milieu des années 2000. Il y a aussi l‘union
européenne planifiée le système de positionnement de Galileo, le système satellite régional indien de
navigation de l'Inde et le chinois BeiDou… https://en.wikipedia.org/wiki/Global_Positioning_System

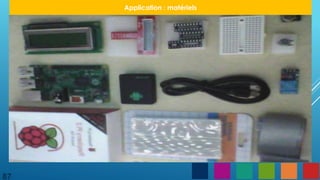

Raspberry PI – Mobile - SIM CARD –
GPS TRACKER – LG SMART TV –
GOOGLE MAPS – LED LIGHTING –
CARS TRACKER – OPENHAB
FRAMEWORK – OSGI MODULE –
SITEWHERE - THERMOMETER
86
Plateforme IoT

88
YOUTUBE CHANNEL : INNOVAIOT
Application : Movie Demonstration
INNOVA_IOT
INNOVAIOT
INNOVAIOT

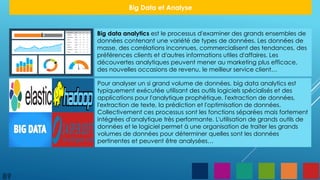

Big data analytics est le processus d'examiner des grands ensembles de
données contenant une variété de types de données. Les données de
masse, des corrélations inconnues, commercialisent des tendances, des
préférences clients et d'autres informations utiles d'affaires. Les
découvertes analytiques peuvent mener au marketing plus efficace,
des nouvelles occasions de revenu, le meilleur service client…
Pour analyser un si grand volume de données, big data analytics est
typiquement exécutée utilisant des outils logiciels spécialisés et des
applications pour l'analytique prophétique, l'extraction de données,
l'extraction de texte, la prédiction et l'optimisation de données.
Collectivement ces processus sont les fonctions séparées mais fortement
intégrées d'analytique très performante. L'utilisation de grands outils de
données et le logiciel permet à une organisation de traiter les grands
volumes de données pour déterminer quelles sont les données
pertinentes et peuvent être analysées…
89
Big Data et Analyse

90

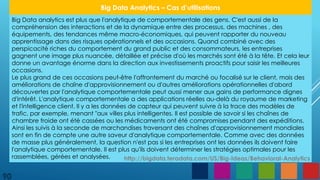

Big Data Analytics – Cas d’utilisations
Big Data analytics est plus que l'analytique de comportementale des gens. C'est aussi de la
compréhension des interactions et de la dynamique entre des processus, des machines , des
équipements, des tendances même macro-économiques, qui peuvent rapporter du nouveau
apprentissage dans des risques opérationnels et des occasions. Quand combiné avec des
perspicacité riches du comportement du grand public et des consommateurs, les entreprises
gagnent une image plus nuancée, détaillée et précise d'où les marchés sont été à la tête. Et cela leur
donne un avantage énorme dans la direction aux investissements proactifs pour saisir les meilleures
occasions.
Le plus grand de ces occasions peut-être l'affrontement du marché ou focalisé sur le client, mais des
améliorations de chaîne d'approvisionnement ou d'autres améliorations opérationnelles d'abord
découvertes par l'analytique comportementale peut aussi mener aux gains de performance dignes
d'intérêt. L'analytique comportementale a des applications réelles au-delà du royaume de marketing
et l'intelligence client. Il y a les données de capteur qui peuvent suivre à la trace des modèles de
trafic, par exemple, menant "aux villes plus intelligentes. Il est possible de savoir si les chaînes de
chambre froide ont été cassées ou les médicaments ont été compromises pendant des expéditions.
Ainsi les suivis à la seconde de marchandises traversant des chaînes d'approvisionnement mondiales
sont en fin de compte une autre saveur d'analytique comportementale. Comme avec des données
de masse plus généralement, la question n'est pas si les entreprises ont les données ils doivent faire
l'analytique comportementale. Il est plus qu'ils doivent déterminer les stratégies optimales pour les
rassemblées, gérées et analysées. http://bigdata.teradata.com/US/Big-Ideas/Behavioral-Analytics

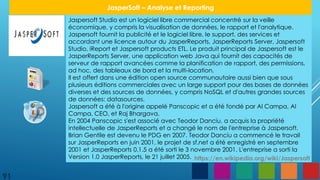

Jaspersoft Studio est un logiciel libre commercial concentré sur la veille
économique, y compris la visualisation de données, le rapport et l'analytique.
Jaspersoft fournit la publicité et le logiciel libre, le support, des services et
accordant une licence autour du JasperReports, JasperReports Server, Jaspersoft
Studio, iReport et Jaspersoft products ETL. Le produit principal de Jaspersoft est le
JasperReports Server, une application web Java qui fournit des capacités de
serveur de rapport avancées comme la planification de rapport, des permissions,
ad hoc, des tableaux de bord et la multi-location.
Il est offert dans une édition open source communautaire aussi bien que sous
plusieurs éditions commerciales avec un large support pour des bases de données
diverses et des sources de données, y compris NoSQL et d'autres grandes sources
de données: datasources.
Jaspersoft a été à l'origine appelé Panscopic et a été fondé par Al Campa, Al
Campa, CEO, et Raj Bhargava.
En 2004 Panscopic s'est associé avec Teodor Danciu, a acquis la propriété
intellectuelle de JasperReports et a changé le nom de l'entreprise à Jaspersoft.
Brian Gentile est devenu le PDG en 2007. Teodor Danciu a commencé le travail
sur JasperReports en juin 2001, le projet de sf.net a été enregistré en septembre
2001 et JasperReports 0.1.5 a été sorti le 3 novembre 2001. L'entreprise a sorti la
Version 1.0 JasperReports, le 21 juillet 2005.
91
JasperSoft – Analyse et Reporting
https://en.wikipedia.org/wiki/Jaspersoft

92

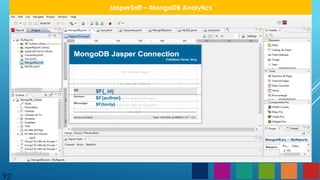

JasperSoft – MongoDB Analytics

93

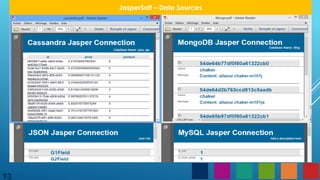

JasperSoft – Data Sources

94

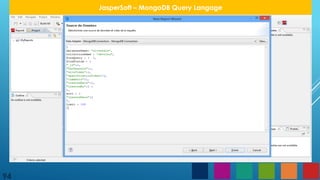

JasperSoft – MongoDB Query Langage

95

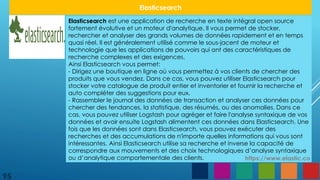

Elasticsearch
Elasticsearch est une application de recherche en texte intégral open source
fortement évolutive et un moteur d'analytique. Il vous permet de stocker,
rechercher et analyser des grands volumes de données rapidement et en temps
quasi réel. Il est généralement utilisé comme le sous-jacent de moteur et
technologie que les applications de pouvoirs qui ont des caractéristiques de
recherche complexes et des exigences.
Ainsi Elasticsearch vous permet:
- Dirigez une boutique en ligne où vous permettez à vos clients de chercher des
produits que vous vendez. Dans ce cas, vous pouvez utiliser Elasticsearch pour
stocker votre catalogue de produit entier et inventorier et fournir la recherche et
auto compléter des suggestions pour eux.
- Rassembler le journal des données de transaction et analyser ces données pour
chercher des tendances, la statistique, des résumés, ou des anomalies. Dans ce
cas, vous pouvez utiliser Logstash pour agréger et faire l'analyse syntaxique de vos
données et avoir ensuite Logstash alimentent ces données dans Elasticsearch. Une
fois que les données sont dans Elasticsearch, vous pouvez exécuter des
recherches et des accumulations de n'importe quelles informations qui vous sont
intéressantes. Ainsi Elasticsearch utilise sa recherche et inverse la capacité de
correspondre aux mouvements et des choix technologiques d’analyse syntaxique
ou d’analytique comportementale des clients. https://www.elastic.co

96

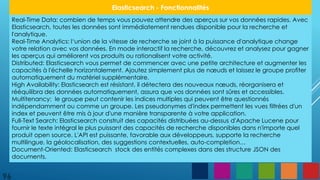

Elasticsearch - Fonctionnalités
Real-Time Data: combien de temps vous pouvez attendre des aperçus sur vos données rapides. Avec
Elasticsearch, toutes les données sont immédiatement rendues disponible pour la recherche et
l'analytique.
Real-Time Analytics: l‘union de la vitesse de recherche se joint à la puissance d'analytique change
votre relation avec vos données. En mode interactif la recherche, découvrez et analysez pour gagner
les aperçus qui améliorent vos produits ou rationalisent votre activité.
Distributed: Elasticsearch vous permet de commencer avec une petite architecture et augmenter les
capacités à l'échelle horizontalement. Ajoutez simplement plus de nœuds et laissez le groupe profiter
automatiquement du matériel supplémentaire.
High Availability: Elasticsearch est résistant, il détectera des nouveaux nœuds, réorganisera et
rééquilibra des données automatiquement, assura que vos données sont sûres et accessibles.
Multitenancy: le groupe peut contenir les indices multiples qui peuvent être questionnés
indépendamment ou comme un groupe. Les pseudonymes d'index permettent les vues filtrées d'un
index et peuvent être mis à jour d'une manière transparente à votre application.
Full-Text Search: Elasticsearch construit des capacités distribuées au-dessus d'Apache Lucene pour
fournir le texte intégral le plus puissant des capacités de recherche disponibles dans n'importe quel
produit open source. L'API est puissante, favorable aux développeurs, supporte la recherche
multilingue, la géolocalisation, des suggestions contextuelles, auto-completion…
Document-Oriented: Elasticsearch stock des entités complexes dans des structure JSON des
documents.

97

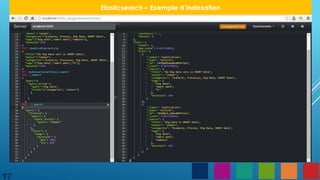

Elasticsearch – Exemple d’indexation

98

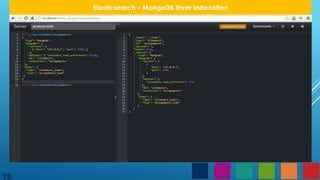

Elasticsearch – MongoDB River Indexation

99

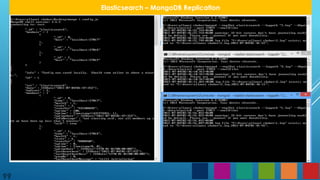

Elasticsearch – MongoDB Replication

100

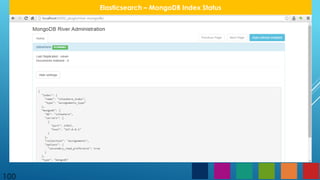

Elasticsearch – MongoDB Index Status

101

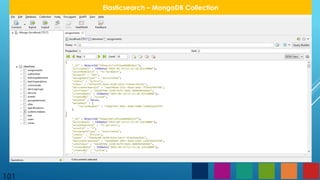

Elasticsearch – MongoDB Collection

102

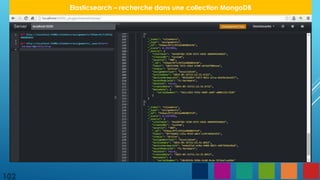

Elasticsearch – recherche dans une collection MongoDB

103

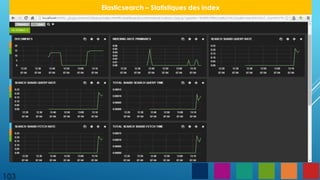

Elasticsearch – Statistiques des index

104

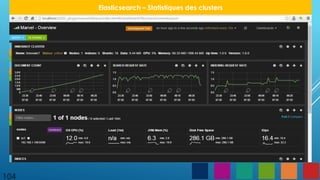

Elasticsearch – Statistiques des clusters

105
Apache Hadoop
Apache Hadoop est un Framework open source écrit en Java pour le stockage et
traitement distribué de très grands ensembles de données sur des groupes
informatiques. Tous les modules dans Apache Hadoop sont conçus avec une
supposition fondamentale que les échecs de matériel (de machines individuelles,
ou les supports de machines) sont banals et devraient ainsi être automatiquement
traités dans le Framework. Le cœur d'Apache Hadoop consiste en partie de
stockage (Le Système de fichiers Distribué de Hadoop « HDFS ») et une partie de
traitement (MapReduce).
Apache Hadoop divise des fichiers et dossiers dans de grands blocs et les distribue
parmi des nœuds dans le groupe. Pour traiter les données, MapReduce permet le
transfert du code empaqueté pour des nœuds pour un traitement en parallèle,
basé sur les données chaque nœud. Cette approche profite de nœuds de
localité de données manipulant les données qu'ils doivent admettre que les
données à être traitées plus rapidement et plus efficacement que cela soient
dans une architecture super informatique plus conventionnelle qui compte sur un
système de fichiers parallèle où le calcul et des données sont connectés via la
gestion de réseau haut débit(à grande vitesse).
La base d'Apache Hadoop est composée des modules suivant: Hadoop
Commun, système de fichiers distribué qui stocke des données sur des machines
de marchandises, MapReduce… https://en.wikipedia.org/wiki/Apache_Hadoop

106

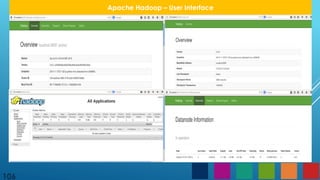

Apache Hadoop – User Interface

107

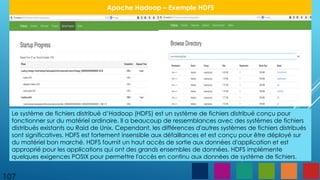

Apache Hadoop – Exemple HDFS
Le système de fichiers distribué d’Hadoop (HDFS) est un système de fichiers distribué conçu pour
fonctionner sur du matériel ordinaire. Il a beaucoup de ressemblances avec des systèmes de fichiers
distribués existants ou Raid de Unix. Cependant, les différences d'autres systèmes de fichiers distribués
sont significatives. HDFS est fortement insensible aux défaillances et est conçu pour être déployé sur
du matériel bon marché. HDFS fournit un haut accès de sortie aux données d'application et est
approprié pour les applications qui ont des grands ensembles de données. HDFS implémente
quelques exigences POSIX pour permettre l'accès en continu aux données de système de fichiers.

108

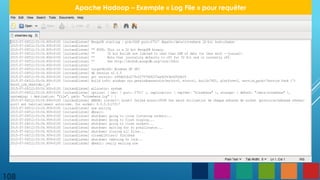

Apache Hadoop – Exemple « Log File » pour requêter

109

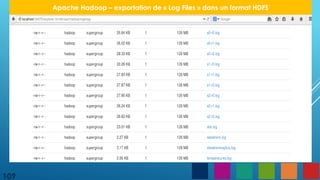

Apache Hadoop – exportation de « Log Files » dans un format HDFS

110

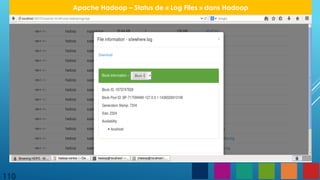

Apache Hadoop – Status de « Log Files » dans Hadoop

111

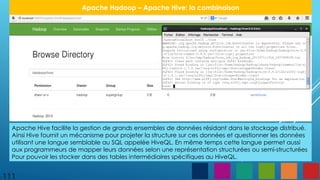

Apache Hadoop – Apache Hive: la combinaison
Apache Hive facilite la gestion de grands ensembles de données résidant dans le stockage distribué.
Ainsi Hive fournit un mécanisme pour projeter la structure sur ces données et questionner les données
utilisant une langue semblable au SQL appelée HiveQL. En même temps cette langue permet aussi
aux programmeurs de mapper leurs données selon une représentation structurées ou semi-structurées
Pour pouvoir les stocker dans des tables intermédiaires spécifiques au HiveQL.

112

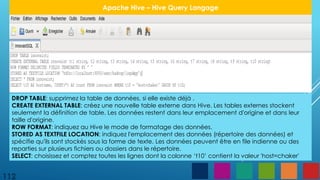

Apache Hive – Hive Query Langage
DROP TABLE: supprimez la table de données, si elle existe déjà .
CREATE EXTERNAL TABLE: créez une nouvelle table externe dans Hive. Les tables externes stockent
seulement la définition de table. Les données restent dans leur emplacement d'origine et dans leur
taille d'origine.
ROW FORMAT: indiquez au Hive le mode de formatage des données.
STORED AS TEXTFILE LOCATION: indiquez l'emplacement des données (répertoire des données) et
spécifie qu'ils sont stockés sous la forme de texte. Les données peuvent être en file indienne ou des
reparties sur plusieurs fichiers ou dossiers dans le répertoire.
SELECT: choisissez et comptez toutes les lignes dont la colonne ‘t10’ contient la valeur 'host=chaker'

113

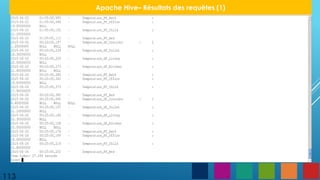

Apache Hive– Résultats des requêtes (1)

114
Apache Hive – Résultats des requêtes (2)

115

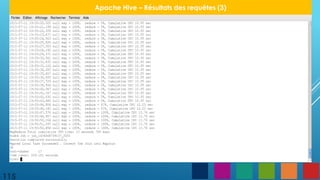

Apache Hive – Résultats des requêtes (3)

116

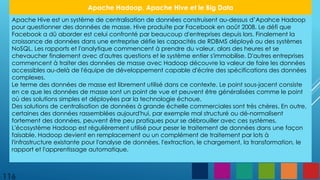

Apache Hadoop, Apache Hive et le Big Data
Apache Hive est un système de centralisation de données construisent au-dessus d’Apahce Hadoop
pour questionner des données de masse. Hive produite par Facebook en août 2008. Le défi que
Facebook a dû aborder est celui confronté par beaucoup d'entreprises depuis lors. Finalement la
croissance de données dans une entreprise défie les capacités de RDBMS déployé ou des systèmes
NoSQL. Les rapports et l'analytique commencent à prendre du valeur, alors des heures et se
chevaucher finalement avec d'autres questions et le système entier s'immobilise. D'autres entreprises
commencent à traiter des données de masse avec Hadoop découvre la valeur de faire les données
accessibles au-delà de l'équipe de développement capable d'écrire des spécifications des données
complexes.
Le terme des données de masse est librement utilisé dans ce contexte. Le point sous-jacent consiste
en ce que les données de masse sont un point de vue et peuvent être généralisées comme le point
où des solutions simples et déployées par la technologie échoue.
Des solutions de centralisation de données à grande échelle commerciales sont très chères. En outre,
certaines des données rassemblées aujourd'hui, par exemple mal structuré ou dé-normalisent
fortement des données, peuvent être peu pratiques pour se débrouiller avec ces systèmes.
L'écosystème Hadoop est régulièrement utilisé pour peser le traitement de données dans une façon
faisable. Hadoop devient en remplacement ou un complément de traitement par lots à
l'infrastructure existante pour l'analyse de données, l'extraction, le chargement, la transformation, le
rapport et l'apprentissage automatique.

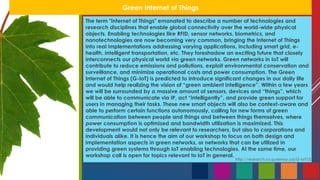

Green Internet of Things
The term "Internet of Things" emanated to describe a number of technologies and
research disciplines that enable global connectivity over the world-wide physical
objects. Enabling technologies like RFID, sensor networks, biometrics, and
nanotechnologies are now becoming very common, bringing the Internet of Things
into real implementations addressing varying applications, including smart grid, e-
health, intelligent transportation, etc. They foreshadow an exciting future that closely
interconnects our physical world via green networks. Green networks in IoT will
contribute to reduce emissions and pollutions, exploit environmental conservation and
surveillance, and minimize operational costs and power consumption. The Green
Internet of Things (G-IoT) is predicted to introduce significant changes in our daily life
and would help realizing the vision of “green ambient intelligence”. Within a few years
we will be surrounded by a massive amount of sensors, devices and “things”, which
will be able to communicate via IP, act “intelligently”, and provide green support for
users in managing their tasks. These new smart objects will also be context-aware and
able to perform certain functions autonomously, calling for new forms of green
communication between people and things and between things themselves, where
power consumption is optimized and bandwidth utilization is maximized. This
development would not only be relevant to researchers, but also to corporations and
individuals alike. It is hence the aim of our workshop to focus on both design and
implementation aspects in green networks, or networks that can be utilized in
providing green systems through IoT enabling technologies. At the same time, our
workshop call is open for topics relevant to IoT in general.
http://research.cs.queensu.ca/G-IoT12

Mots clés
IoT – M2M Big Data Analyses
Internet ofThings, Machine 2
Machine, MQTT, Broker, Message
Elasticsearch,Apache Hadoop,
Apache Hive, MongoDB
JasperSoft Studio, MongoDB,
Apache Cassandra, MySQL, JSON
Node-Red, nodeJS,Webservices,
Maps, google maps, GPSTracker,
cars trafic, thermostat connecté,
adresse MAC, Device registration
Elasticsearch index, MongoDB river,
Marvel sense, Elasticsearch HQ
Kibana analytic, Logs analytics
HiveMQ,ApacheTomcat, MQTT
Spy, Cylon.JS, Cloud-foundry Cli
commands, openHAB, openHAB
Designer, GreentTemplate,
Sitewhere
MapReduce,Apache Hive, Hive
Query Langage, MongoDB river,
HDFS, MongoDB Query Langage,
Replication, Collection, elasticsearch
index, cluster
Hadoop UI, Monitoring, Protocol,
Data access, Monitor poll, Hybrid
mode
Node-Red Flow,API Keys,APIToken,
Collect Data, Data source,Twitter,
Mail,Webservices, Maps, google
maps, GPSTracker, cars trafic,
thermostat connecté, adresse MAC,
Device registration, MQTT Publisher,
MQTT Subscriber
Mqtt Broker, Publisher, Subscriber,
GET Request, PUT Request, JSON,
YAML
HiveMQ,ApacheTomcat, MQTT
Spy, Cylon.JS, Cloud-foundry Cli
commands, openHAB, openHAB
Designer, GreentTemplate,
Sitewhere

Liens utiles
 Apache Haddop : https://hadoop.apache.org
 IBM Bluemix : https://console.ng.bluemix.net
 Elasticsearch : https://www.elastic.co
 openHab : http://www.openhab.org
 Sitewhere : http://www.sitewhere.org
 Jaspersoft : http://www.jaspersoft.com
 Node-red : http://nodered.org
 MongoDB : https://www.mongodb.org
 Apache Tomcat : http://tomcat.apache.org
 Apache Hive : https://hive.apache.org
 nodeJS : https://nodejs.org

Visitez mon profil LinkedIn
Visitez mon site web
http://tn.linkedin.com/in/chakerallaoui
http://allaoui-chaker.github.io
Contact
Idea Create Refine

IoT (M2M) - Big Data - Analyses : Simulation et Démonstration

Contenu connexe

Tendances

En vedette

Similaire à IoT (M2M) - Big Data - Analyses : Simulation et Démonstration

IoT (M2M) - Big Data - Analyses : Simulation et Démonstration
