Internet des Objets
@Tahraoui_Samir
@Hamza_Reguig_Zoheir
#IGE36 #INTTIC
#Encadreur
@Mekelleche_Yekhlef
#IOT

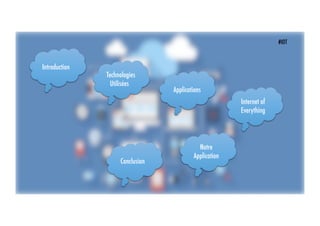

Introduction
Technologies
Utilisées
Applications
Internet of
Everything
Notre
Application
Conclusion
#IOT
Internet des
Objets ?
#IOT
Objet ?
#IOT
Introduction
#IOT
Toute chose concrète, perceptible par la vue, le toucher.
larousse

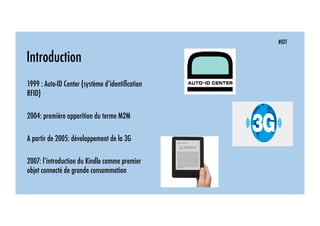

Introduction
1999 : Auto-ID Center (système d’identification
RFID)
2004: première apparition du terme M2M
A partir de 2005: développement de la 3G
2007: l’introduction du Kindle comme premier
objet connecté de grande consommation
#IOT

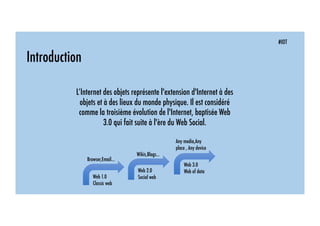

Introduction
L’Internet des objets représente l'extension d'Internet à des
objets et à des lieux du monde physique. Il est considéré
comme la troisième évolution de l'Internet, baptisée Web
3.0 qui fait suite à l'ère du Web Social.
#IOT
Web 1.0
Classic web
Browser,Email…
Web 2.0
Social web
Wikis,Blogs…
Web 3.0
Web of data
Any media,Any
place , Any device

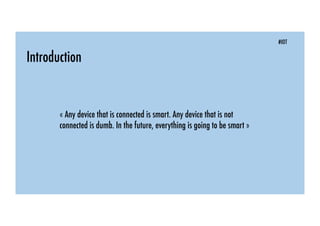

Introduction
« Any device that is connected is smart. Any device that is not
connected is dumb. In the future, everything is going to be smart »
#IOT
#IOT
#IOT

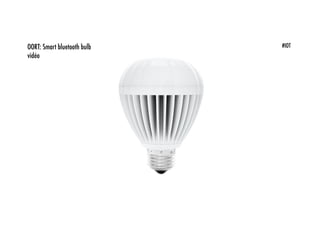

#IOTOORT: Smart bluetooth bulb
vidéo
#IOT
Introduction

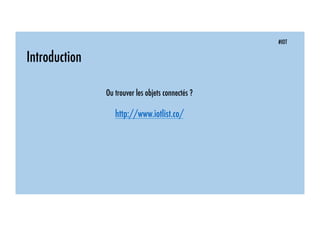

Ou trouver les objets connectés ?
http://www.iotlist.co/
#IOT

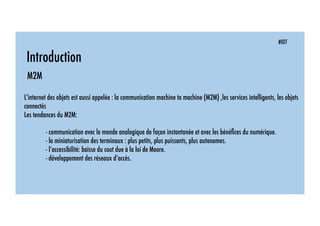

Introduction
M2M
L’internet des objets est aussi appelée : la communication machine to machine (M2M) ,les services intelligents, les objets
connectés
Les tendances du M2M:
- communication avec le monde analogique de façon instantanée et avec les bénéfices du numérique.
- la miniaturisation des terminaux : plus petits, plus puissants, plus autonomes.
- l’accessibilité: baisse du cout due à la loi de Moore.
- développement des réseaux d’accès.
#IOT
Introduction

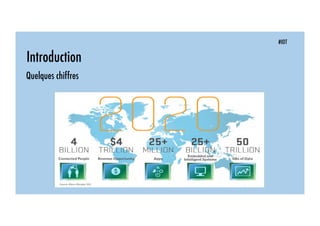

Quelques chiffres
#IOT

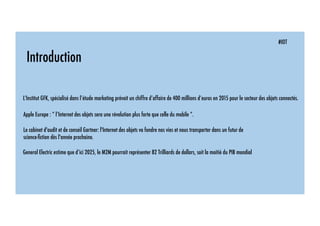

Introduction
L’Institut GFK, spécialisé dans l’étude marketing prévoit un chiffre d’affaire de 400 millions d’euros en 2015 pour le secteur des objets connectés.
Apple Europe : “ l’Internet des objets sera une révolution plus forte que celle du mobile “.
Le cabinet d'audit et de conseil Gartner: l'Internet des objets va fondre nos vies et nous transporter dans un futur de
science-fiction dès l'année prochaine.
General Electric estime que d’ici 2025, le M2M pourrait représenter 82 Trilliards de dollars, soit la moitié du PIB mondial
#IOT
Introduction

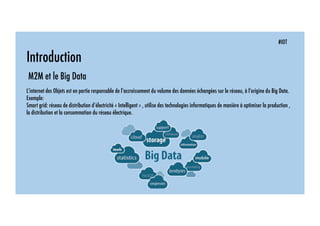

M2M et le Big Data
L’internet des Objets est en partie responsable de l’accroissement du volume des données échangées sur le réseau, à l’origine du Big Data.
Exemple:
Smart grid: réseau de distribution d’électricité « Intelligent » , utilise des technologies informatiques de manière à optimiser la production ,
la distribution et la consommation du réseau électrique.
#IOT
Technologies utilisées dans l’implémentation de l’IOT

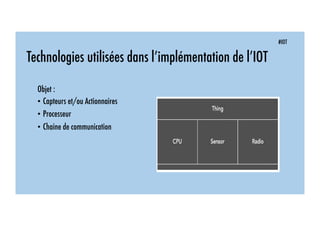

Objet :
• Capteurs et/ou Actionnaires
• Processeur
• Chaine de communication
#IOT

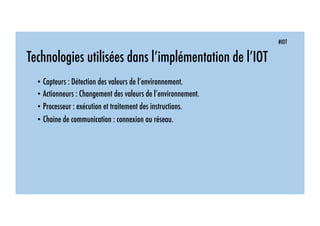

Technologies utilisées dans l’implémentation de l’IOT
• Capteurs : Détection des valeurs de l’environnement.
• Actionneurs : Changement des valeurs de l’environnement.
• Processeur : exécution et traitement des instructions.
• Chaine de communication : connexion au réseau.
#IOT

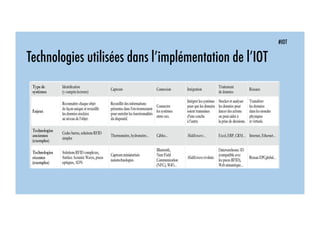

Technologies utilisées dans l’implémentation de l’IOT
#IOT

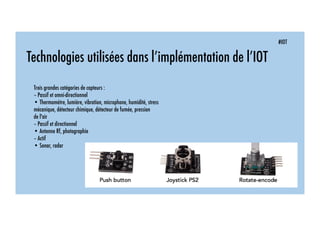

Technologies utilisées dans l’implémentation de l’IOT
Trois grandes catégories de capteurs :
– Passif et omni-directionnel
• Thermomètre, lumière, vibration, microphone, humidité, stress
mécanique, détecteur chimique, détecteur de fumée, pression
de l'air
– Passif et directionnel
• Antenne Rf, photographie
– Actif
• Sonar, radar
#IOT
Technologies utilisées dans l’implémentation de l’IOT
Réseaux de capteurs (WSN):
Un réseau de capteurs se définit comme un ensemble de capteurs connectés entre eux, chaque capteur étant muni d’un émetteur-récepteur.
Poussières intelligentes (smart dust):
Couvrir un territoire de micro-capteurs invisibles servant à surveiller les
déplacements des gens ou des objets…
#IOT

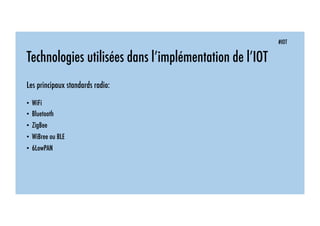

Technologies utilisées dans l’implémentation de l’IOT
Les principaux standards radio:
• WiFi
• Bluetooth
• ZigBee
• WiBree ou BLE
• 6LowPAN
#IOT
Technologies utilisées dans l’implémentation de l’IOT

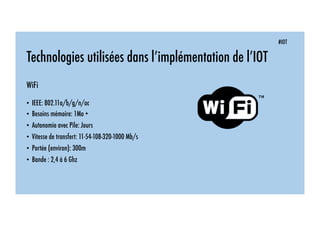

WiFi
• IEEE: 802.11a/b/g/n/ac
• Besoins mémoire: 1Mo +
• Autonomie avec Pile: Jours
• Vitesse de transfert: 11-54-108-320-1000 Mb/s
• Portée (environ): 300m
• Bande : 2,4 à 6 Ghz
#IOT
Technologies utilisées dans l’implémentation de l’IOT

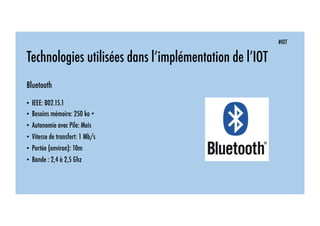

Bluetooth
• IEEE: 802.15.1
• Besoins mémoire: 250 ko +
• Autonomie avec Pile: Mois
• Vitesse de transfert: 1 Mb/s
• Portée (environ): 10m
• Bande : 2,4 à 2,5 Ghz
#IOT
Technologies utilisées dans l’implémentation de l’IOT

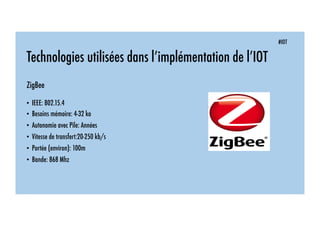

ZigBee
• IEEE: 802.15.4
• Besoins mémoire: 4-32 ko
• Autonomie avec Pile: Années
• Vitesse de transfert:20-250 kb/s
• Portée (environ): 100m
• Bande: 868 Mhz
#IOT
Technologies utilisées dans l’implémentation de l’IOT

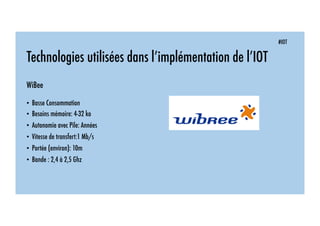

WiBee
• Basse Consommation
• Besoins mémoire: 4-32 ko
• Autonomie avec Pile: Années
• Vitesse de transfert:1 Mb/s
• Portée (environ): 10m
• Bande : 2,4 à 2,5 Ghz
#IOT

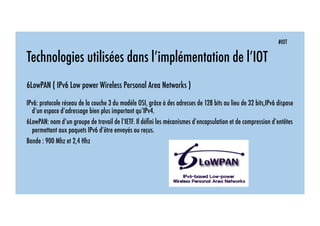

Technologies utilisées dans l’implémentation de l’IOT
6LowPAN ( IPv6 Low power Wireless Personal Area Networks )
IPv6: protocole réseau de la couche 3 du modèle OSI, grâce à des adresses de 128 bits au lieu de 32 bits,IPv6 dispose
d’un espace d’adressage bien plus important qu’IPv4.
6LowPAN: nom d’un groupe de travail de l’IETF. Il défini les mécanismes d’encapsulation et de compression d’entêtes
permettant aux paquets IPv6 d’être envoyés ou reçus.
Bande : 900 Mhz et 2,4 Hhz
#IOT

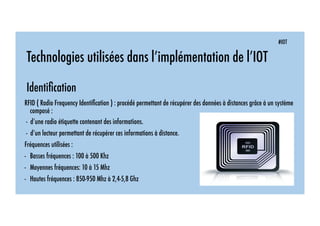

Technologies utilisées dans l’implémentation de l’IOT
Identification
RFID ( Radio Frequency Identification ) : procédé permettant de récupérer des données à distances grâce à un système
composé :
- d’une radio étiquette contenant des informations.
- d’un lecteur permettant de récupérer ces informations à distance.
Fréquences utilisées :
-  Basses fréquences : 100 à 500 Khz
-  Moyennes fréquences: 10 à 15 Mhz
-  Hautes fréquences : 850-950 Mhz à 2,4-5,8 Ghz
#IOT
Technologies utilisées dans l’implémentation de l’IOT

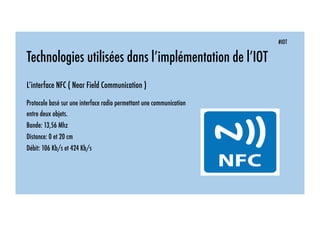

L’interface NFC ( Near Field Communication )
Protocole basé sur une interface radio permettant une communication
entre deux objets.
Bande: 13,56 Mhz
Distance: 0 et 20 cm
Débit: 106 Kb/s et 424 Kb/s
#IOT
Quelques applications de l’IOT

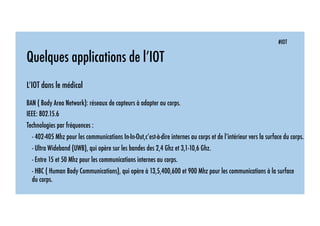

L’IOT dans le médical
BAN ( Body Area Network): réseaux de capteurs à adapter au corps.
IEEE: 802.15.6
Technologies par fréquences :
- 402-405 Mhz pour les communications In-In-Out,c’est-à-dire internes au corps et de l’intérieur vers la surface du corps.
- Ultra Wideband (UWB), qui opère sur les bandes des 2,4 Ghz et 3,1-10,6 Ghz.
- Entre 15 et 50 Mhz pour les communications internes au corps.
- HBC ( Human Body Communications), qui opère à 13,5,400,600 et 900 Mhz pour les communications à la surface
du corps.
#IOT

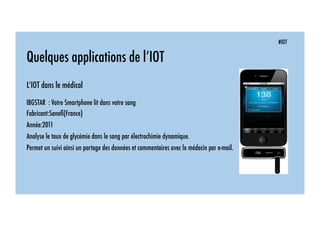

Quelques applications de l’IOT
L’IOT dans le médical
IBGSTAR : Votre Smartphone lit dans votre sang
Fabricant:Sanofi(France)
Année:2011
Analyse le taux de glycémie dans le sang par électrochimie dynamique.
Permet un suivi ainsi un partage des données et commentaires avec le médecin par e-mail.
#IOT

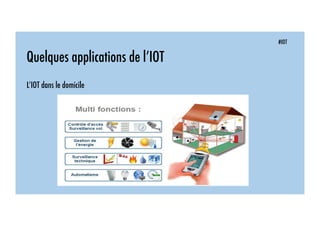

Quelques applications de l’IOT
L’IOT dans le domicile
#IOT

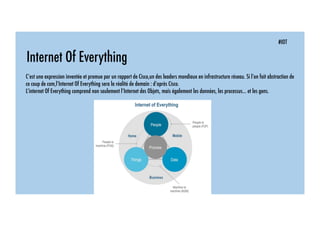

Internet Of Everything
C’est une expression inventée et promue par un rapport de Cisco,un des leaders mondiaux en infrastructure réseau. Si l’on fait abstraction de
ce coup de com,l’Internet Of Everything sera la réalité de demain : d’après Cisco.
L’internet Of Everything comprend non seulement l’Internet des Objets, mais également les données, les processus… et les gens.
#IOT

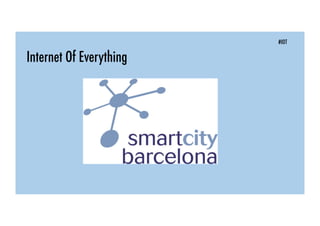

Internet Of Everything
#IOT

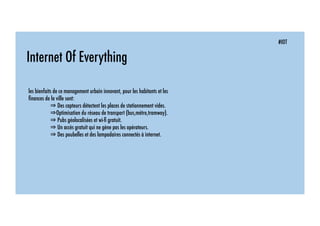

Internet Of Everything
les bienfaits de ce management urbain innovant, pour les habitants et les
finances de la ville sont:
⇒ Des capteurs détectent les places de stationnement vides.
⇒Optimisation du réseau de transport (bus,métro,tramway).
⇒ Pubs géolocalisées et wi-fi gratuit.
⇒ Un accès gratuit qui ne gène pas les opérateurs.
⇒ Des poubelles et des lampadaires connectés à internet.
#IOT

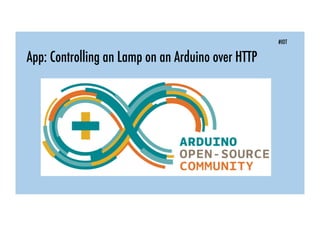

App: Controlling an Lamp on an Arduino over HTTP
#IOT

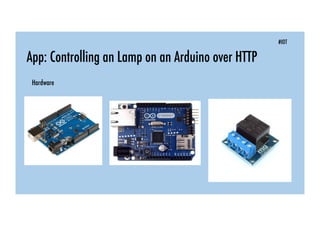

App: Controlling an Lamp on an Arduino over HTTP
Hardware
#IOT

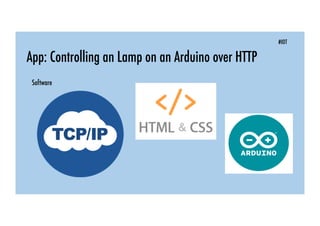

App: Controlling an Lamp on an Arduino over HTTP
Software
#IOT

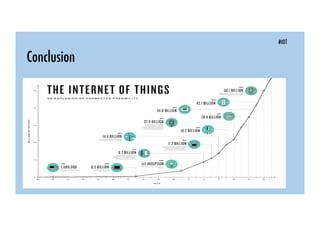

Conclusion
#IOT
Conclusionbis
