CONSEIL EN MANAGEMENT
L’Internet des Objets
-
Est-il la prochaine évolution de
l'Internet ?
24 septembre 2015
Bassel ASSAF
Martial ABISSI

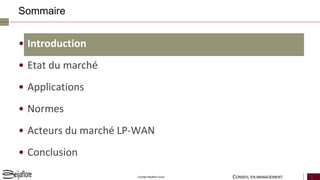

CONSEIL EN MANAGEMENT 2Copyright Beijaflore Group
• Introduction
• Etat du marché
• Applications
• Normes
• Acteurs du marché LP-WAN
• Conclusion
Sommaire

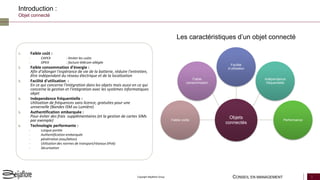

CONSEIL EN MANAGEMENT 3Copyright Beijaflore Group
Introduction :
Objet connecté
1. Faible coût :
– CAPEX : limiter les coûts
– OPEX : facture télécom allégée
2. Faible consommation d’énergie :
Afin d’allonger l'espérance de vie de la batterie, réduire l'entretien,
être indépendant du réseau électrique et de la localisation
3. Facilité d'utilisation :
En ce qui concerne l'intégration dans les objets mais aussi en ce qui
concerne la gestion et l'intégration avec les systèmes informatiques
objet
4. Independence fréquentielle :
Utilisation de fréquences sans licence, gratuites pour une
universelle (Bandes ISM ou Lumière)
5. Authentification embarquée :
Pour éviter des frais supplémentaires (et la gestion de cartes SIMs
par exemple)
6. Technologie performante :
– Longue portée
– Authentification embarquée
– pénétration (eau/béton)
– Utilisation des normes de transport/réseaux (IPv6)
– Sécurisation
Les caractéristiques d’un objet connecté
Faible coûts
Faible
consommation
Facilité
d’utilisation
Indépendance
fréquentielle
Performance
Objets
connectés

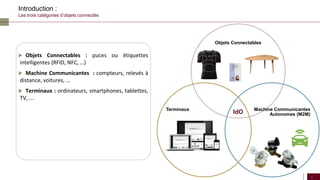

CONSEIL EN MANAGEMENT 4Copyright Beijaflore Group
Introduction :
Les trois catégories d’objets connectés
 Objets Connectables : puces ou étiquettes
intelligentes (RFID, NFC, …)
 Machine Communicantes : compteurs, relevés à
distance, voitures, …
 Terminaux : ordinateurs, smartphones, tablettes,
TV, ...
Objets Connectables
Machine Communicantes
Autonomes (M2M)
Terminaux
IdO
CONSEIL EN MANAGEMENT 5Copyright Beijaflore Group

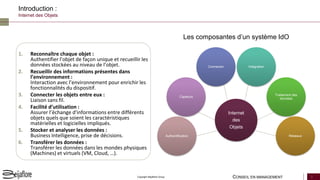

Introduction :
Internet des Objets
1. Reconnaître chaque objet :
Authentifier l’objet de façon unique et recueillir les
données stockées au niveau de l’objet.
2. Recueillir des informations présentes dans
l’environnement :
Interaction avec l’environnement pour enrichir les
fonctionnalités du dispositif.
3. Connecter les objets entre eux :
Liaison sans fil.
4. Facilité d’utilisation :
Assurer l’échange d'informations entre différents
objets quels que soient les caractéristiques
matérielles et logicielles impliqués.
5. Stocker et analyser les données :
Business Intelligence, prise de décisions.
6. Transférer les données :
Transférer les données dans les mondes physiques
(Machines) et virtuels (VM, Cloud, …).
Authentification
Capteurs
Connexion Integration
Traitement des
données
Réseaux
Internet
des
Objets
Les composantes d’un système IdO
CONSEIL EN MANAGEMENT 6Copyright Beijaflore Group
Introduction :
Tout est connecté
Internet of (Every)things
Cloud & Big Data
Objet Objet Personne Personne
M2M M2P / P2M P2P
Que désigne t-on par
l’Internet des Objets ?
« L’Internet des objets repose sur l’idée
que tous les objets peuvent être
connectés un jour à Internet et sont donc
capables d’émettre de l’information et
éventuellement de recevoir des
commandes. L’Internet des objets propose
de créer une continuité entre le monde
réel et le monde numérique : il donne une
existence aux objets physiques dans le
monde numérique. »
Source : http://ckab.com/faq
Nous nous intéresserons au fil de
cette présentation aux
technologies réseaux permettant à
ces objets de communiquer entre
eux …

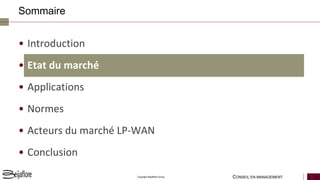

CONSEIL EN MANAGEMENT 7Copyright Beijaflore Group
• Introduction
• Etat du marché
• Applications
• Normes
• Acteurs du marché LP-WAN
• Conclusion
Sommaire

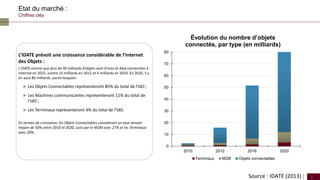

CONSEIL EN MANAGEMENT 8Copyright Beijaflore Group
Etat du marché :
Chiffres clés
0
10
20
30
40
50
60
70
80
2010 2012 2016 2020
Évolution du nombre d’objets
connectés, par type (en milliards)
Terminaux M2M Objets connectables
Source : IDATE (2013)
L’IDATE prévoit une croissance considérable de l’Internet
des Objets :
L'IDATE estime que plus de 40 milliards d’objets sont d'ores et déjà connectées à
Internet en 2015, contre 15 milliards en 2012 et 4 milliards en 2010. En 2020, il y
en aura 80 milliards, parmi lesquels :
 Les Objets Connectables représenteront 85% du total de l’IdO ;
 Les Machines communicantes représenteront 11% du total de
l’IdO ;
 Les Terminaux représenteront 4% du total de l’IdO.
En termes de croissance, les Objets Connectables connaitront un taux annuel
moyen de 50% entre 2010 et 2020, suivi par le M2M avec 27% et les Terminaux
avec 20%.
CONSEIL EN MANAGEMENT 9Copyright Beijaflore Group
• Introduction
• Etat du marché
• Applications
• Normes
• Acteurs du marché LP-WAN
• Conclusion
Sommaire
CONSEIL EN MANAGEMENT 10Copyright Beijaflore Group
Applications de l’IdO :
Cas et Services
Environnement & Industrie
•Feux de forêt
•Pollution atmosphérique
•Capteurs sismique, d'avalanche et
d'inondation
•Localisation d’équipements/produits en
intérieur
Compteur intelligent & Smart
Grid
•Electrique
•Eau
•Gaz
•Température
•Production
Ville intelligente
•Parking intelligent
•Eclairage intelligent
•Capteurs de trafic & de contrôle
•Surveillance de l'infrastructure
•Traitement des déchets
•Evénements publics (services de
localisation)
•Affiche publicitaire
Suivi & eSanté
•Motos, bicyclettes, voitures
•Conteneurs d'expédition
•Personnes, animaux de compagnie
•Assurance (biens précieux)
•Localisation des biens
•Suivi médicale (tension, température,
prise de médicaments)
•Capteurs d’activité, wearable
Agriculture / Elevage
•Contrôle de l'irrigation
•Analyse environnementale
•Traçabilité du pâturage
•Suivi du développement des animaux
(l'ovulation, la naissance)
Domotique & Bâtiments
Intelligents
•Détecteurs de fumée
•Systèmes de sécurité
•Appareils intelligents
•Chauffage intelligent
•Contrôle à distance / Surveillance
Commerce
•Contrôle de la chaîne
d'approvisionnement
•Paiement sans contact
•Shopping intelligent
•Rotation de produits en rayon
Transports & Logistique
•Suivi des conditions de transport
•Localisation des colis
•Traçabilité de flotte
•Gestion du carburant
•Diagnostique de véhicules
•Véhicules connectées
•Mise a jours à distance

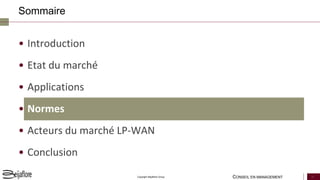

CONSEIL EN MANAGEMENT 11Copyright Beijaflore Group
• Introduction
• Etat du marché
• Applications
• Normes
• Acteurs du marché LP-WAN
• Conclusion
Sommaire
CONSEIL EN MANAGEMENT 12Copyright Beijaflore Group

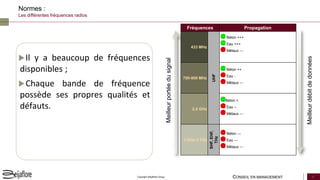

Normes :
Les différentes fréquences radios
Fréquences Propagation
433 MHz
UHF
Béton +++
Eau +++
Métaux ---
700-900 MHz
Béton ++
Eau -
Métaux ---
2,4 GHz
Béton +
Eau --
Métaux ---
3 GHz-3 THz
SHF,EHF,
THz
Béton ---
Eau ---
Métaux ---
Meilleurportéedusignal
Meilleurdébitdedonnées
Il y a beaucoup de fréquences
disponibles ;
Chaque bande de fréquence
possède ses propres qualités et
défauts.
CONSEIL EN MANAGEMENT 13Copyright Beijaflore Group
Normes :
Les différentes restrictions techniques et législatives liées aux RF ISM
Gamme de RF Nb de canaux * BP (MHz) Commentaires Régions
433 – 435 MHz
• 2 x 1
• 1 x 2
Meilleure couverture
Moins remplis
Des solutions sur mesure
Limitations de la «performance»,
bande passantes inégales
Restrictions de cycle de vie
Plusieurs pays
755 – 787 MHz
• 32 x 1
• 16 x 2
• 8 x 4
• 4 x 8
• 2 x 16
• 1 x 32
Chine
863 – 870 MHz
• 7 x 1
• 3 x 2
• 1 x 4
EMEA
866 – 869 MHz
• 3 x 1
• 1 x 2
Singapore
920 – 925 MHz
• 5 x 1
• 2 x 2
• 1 x 4
902 – 928 MHz
• 26 x 1
• 13 x 2
• 6 x 4
• 3 x 8
• 1 x 16
Les Amériques
916,5 – 927,5 MHz
• 11 x 1
• 5 x 2
• 2 x 4
• 1 x 8
Japon
917,5 – 923,5 MHz • 6 x 1
• 3 x 2
• 1 x 4
Corée du Sud
2400 – 2483,5 MHz
• 83 x 1
• 41 x 2
• 20 x 4
• 10 x 8
• 5 x 16
• 2 x 32
• 1 x 64
Solution mondiale
Grande bande passante
Pas de restrictions cyclique
Courte portée
Congestionné
Globale
Seules quelques unes
peuvent être utilisées au
niveau international sans
autorisation.
CONSEIL EN MANAGEMENT 14Copyright Beijaflore Group
Normes :
Les technologies sans fil BAN
Normes Fréquences Débits Portée Topologies
Nombre
de nœuds
Commentaires Usages
BAN
IEEE802.15.6
(UWB)
3,5 - 10 GHz
> 1 Gbps 5 - 10 m Etoile 256
…
Simplex
• Domaine médicale et scientifique :
surveiller les signes vitaux, capteurs
de tout genre
• Domaine des services d'urgence et
de la défense : pompiers, secouristes,
armée, etc..
• Domaine du sport : analyses et
amélioration des résultats
• Domaine du jeu vidéo : motion
capture, géolocalisation
• Domaine de la danse et du spectacle
: contrôle de l’ambiance lumineuse
IEEE802.15.6
(NB)
400 MHz
-
2,4 GHz
IEEE802.15.6
(HBC)
5 - 50MHz
CONSEIL EN MANAGEMENT 15Copyright Beijaflore Group

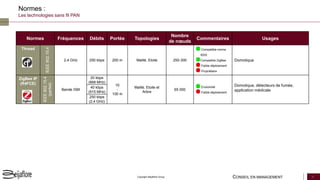

Normes :
Les technologies sans fil PAN
Normes Fréquences Débits Portée Topologies
Nombre
de nœuds
Commentaires Usages
Thread IEEE802.15.4
2,4 GHz 250 kbps 200 m Maillé, Etoile 250-300
Compatible norme
IEEE
Compatible ZigBee
Faible déploiement
Propriétaire
Domotique
ZigBee IP
(R4FCE)
IEEE802.15.4
(partiel)
Bande ISM
20 kbps
(868 MHz)
10
-
100 m
Maillé, Etoile et
Arbre
65 000
Evolutivité
Faible déploiement
Domotique, détecteurs de fumée,
application médicale
40 kbps
(915 MHz)
250 kbps
(2,4 GHz)
CONSEIL EN MANAGEMENT 16Copyright Beijaflore Group

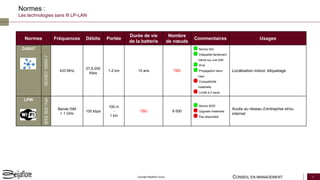

Normes :
Les technologies sans fil LP-LAN
Normes Fréquences Débits Portée
Durée de vie
de la batterie
Nombre
de nœuds
Commentaires Usages
DASH7
ISO/IEC18000-7
433 MHz
27,8-200
kbps
1-2 km 10 ans TBD
Norme ISO
Intégrable facilement
même sur une SIM
IPv6
Propagation dans
l’eau
Compatibilité
matérielle
Limité à 2 sauts
Localisation indoor, étiquetage
LPW
IEEE802.11ah
Bande ISM
< 1 GHz
100 kbps
100 m
-
1 km
TBD 8 000
Norme IEEE
Upgrade matérielle
Pas disponible
Accès au réseau d’entreprise et/ou
internet

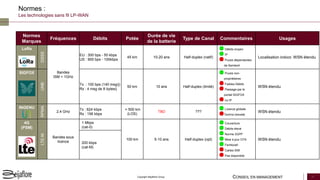

CONSEIL EN MANAGEMENT 17Copyright Beijaflore Group
Normes
Marques
Fréquences Débits Potée
Durée de vie
de la batterie
Type de Canal Commentaires Usages
LoRa
DSSS
Bandes
ISM < 1GHz
EU : 300 bps - 50 kbps
US : 900 bps - 100kbps
45 km 10-20 ans Half-duplex (natif)
Débits moyen
IP
Puces dépendantes
de Semtech
Localisation indoor. WSN étendu
SIGFOX
UNB
Tx : 100 bps (140 msg/j)
Rx : 4 msg de 8 bytes/j
50 km 10 ans Half-duplex (limité)
Puces non-
propriétaires
Faibles Débits
Passage par le
portail SIGFOX
no IP
WSN étendu
INGENU
RPMA
2,4 GHz
Tx : 624 kbps
Rx : 156 kbps
> 500 km
(LOS)
TBD ???
Licence globale
Techno breveté
WSN étendu
4G
(PSM)
LTE-M
Bandes sous
licence
1 Mbps
(cat-0)
100 km 5-10 ans Half-duplex (opt)
Couverture
Débits élevé
Norme 3GPP
Mise à jour OTA
Femtocell
Cartes SIM
Pas disponible
WSN étendu
200 kbps
(cat-M)
Normes :
Les technologies sans fil LP-WAN
CONSEIL EN MANAGEMENT 18Copyright Beijaflore Group

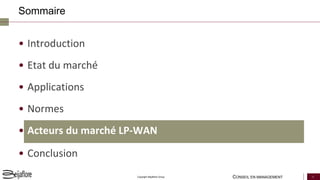

• Introduction
• Etat du marché
• Applications
• Normes
• Acteurs du marché LP-WAN
• Conclusion
Sommaire
CONSEIL EN MANAGEMENT 19Copyright Beijaflore Group

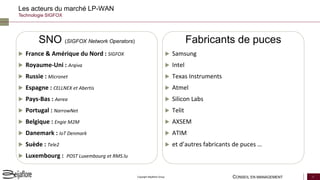

Les acteurs du marché LP-WAN
Technologie SIGFOX
SNO (SIGFOX Network Operators)
 France & Amérique du Nord : SIGFOX
 Royaume-Uni : Arqiva
 Russie : Micronet
 Espagne : CELLNEX et Abertis
 Pays-Bas : Aerea
 Portugal : NarrowNet
 Belgique : Engie M2M
 Danemark : IoT Denmark
 Suède : Tele2
 Luxembourg : POST Luxembourg et RMS.lu
Fabricants de puces
 Samsung
 Intel
 Texas Instruments
 Atmel
 Silicon Labs
 Telit
 AXSEM
 ATIM
 et d’autres fabricants de puces …
CONSEIL EN MANAGEMENT 20Copyright Beijaflore Group
Les acteurs du marché LP-WAN
Technologie LoRa
Operateurs partenaires
 France : Bouygues Telecom, Orange, Strataggem et
Actility
 Pays-Bas : KPN et The Things Network
 Suisse : Swisscom
 Belgique : Proximus
 Afrique du Sud : FastNet
 Amérique du Nord : SeNet
Fabricant de puces
 Semetech (suite à l’acquisition de Cyclèo)
CONSEIL EN MANAGEMENT 21Copyright Beijaflore Group
Les acteurs du marché LP-WAN
Technologie LTE-M
Operateurs
Tout operateur cellulaire classique possédant une
licence 4G :
 China Mobile
 Vodafone
 Orange
 T-Mobile
 AT&T
 MTN
 Verizon
 NTT DoCoMo
Fabricants de puces
 Qualcomm
 Ericsson
 Nokia
 Alcatel
 Foxconn
 Huawei
 Samsung
 et d’autres fabricants de puces …
CONSEIL EN MANAGEMENT 22Copyright Beijaflore Group

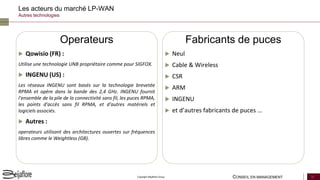

Les acteurs du marché LP-WAN
Autres technologies
Operateurs
 Qowisio (FR) :
Utilise une technologie UNB propriétaire comme pour SIGFOX.
 INGENU (US) :
Les réseaux INGENU sont basés sur la technologie brevetée
RPMA et opère dans la bande des 2,4 GHz. INGENU fournit
l'ensemble de la pile de la connectivité sans fil, les puces RPMA,
les points d'accès sans fil RPMA, et d'autres matériels et
logiciels associés.
 Autres :
operateurs utilisant des architectures ouvertes sur fréquences
libres comme le Weightless (GB).
Fabricants de puces
 Neul
 Cable & Wireless
 CSR
 ARM
 INGENU
 et d’autres fabricants de puces …
CONSEIL EN MANAGEMENT 23Copyright Beijaflore Group

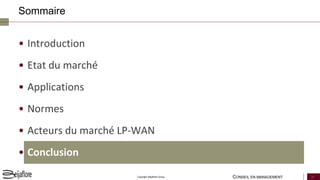

• Introduction
• Etat du marché
• Applications
• Normes
• Acteurs du marché LP-WAN
• Conclusion
Sommaire
CONSEIL EN MANAGEMENT 24Copyright Beijaflore Group

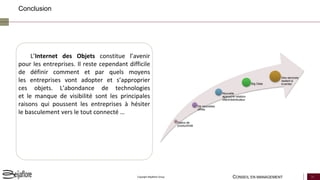

Conclusion
Gains de
productivité
De nouvelles
offres
Nouvelle
approche relation
client/distributeur
Big Data
Des services
restent à
inventer
L’Internet des Objets constitue l’avenir
pour les entreprises. Il reste cependant difficile
de définir comment et par quels moyens
les entreprises vont adopter et s’approprier
ces objets. L’abondance de technologies
et le manque de visibilité sont les principales
raisons qui poussent les entreprises à hésiter
le basculement vers le tout connecté …
CONSEIL EN MANAGEMENT 25Copyright Beijaflore Group
• Canalisation d’une bande RF
• Les différentes topologies des normes réseaux de l’IdO
• Les technologies basés sur la lumière
• Bases des RF
• Glossaire
• Bibliographie
Annexes
CONSEIL EN MANAGEMENT 26Copyright Beijaflore Group

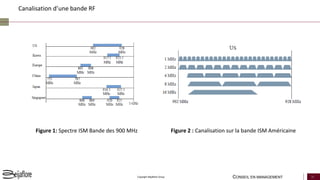

Canalisation d’une bande RF
Figure 1: Spectre ISM Bande des 900 MHz Figure 2 : Canalisation sur la bande ISM Américaine
CONSEIL EN MANAGEMENT 27Copyright Beijaflore Group

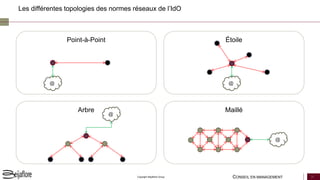

Les différentes topologies des normes réseaux de l’IdO
Point-à-Point
Arbre
Étoile
Maillé
@
@
@
@
CONSEIL EN MANAGEMENT 28Copyright Beijaflore Group

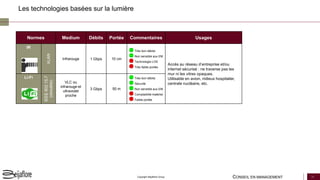

Les technologies basées sur la lumière
Normes Medium Débits Portée Commentaires Usages
IR IrLAN
Infrarouge 1 Gbps 10 cm
Très bon débits
Non sensible aux EM
Technologie LOS
Très faible portée
Accès au réseau d’entreprise et/ou
internet sécurisé : ne traverse pas les
mur ni les vitres opaques.
Utilisable en avion, milieux hospitalier,
centrale nucléaire, etc.
Li-Fi
IEEE802.15.7
(obsolète)
VLC ou
infrarouge et
ultraviolet
proche
3 Gbps 50 m
Très bon débits
Sécurité
Non sensible aux EM
Comptabilité matériel
Faible portée

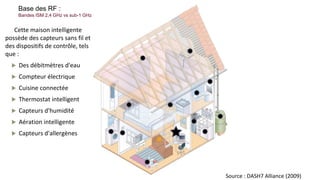

Cette maison intelligente
possède des capteurs sans fil et
des dispositifs de contrôle, tels
que :
 Des débitmètres d'eau
 Compteur électrique
 Cuisine connectée
 Thermostat intelligent
 Capteurs d'humidité
 Aération intelligente
 Capteurs d'allergènes
Source : DASH7 Alliance (2009)
Base des RF :
Bandes ISM 2,4 GHz vs sub-1 GHz
Appareils :
13
Transactions :
26
Temps Total :
~ 5 mins
Le spectre des 2,4 GHz utilise
des réseaux à sauts multiples
pour compenser sa courte
portée et mauvaise couverture
en intérieur.
L’exemple illustre une
communication entre :
 12 dispositifs esclaves
• 5 nœuds de coordinateur
• 7 nœuds d'extrémité
 1 dispositif maître
Source : DASH7 Alliance (2009)
Base des RF :
Bande des 2,4 GHz

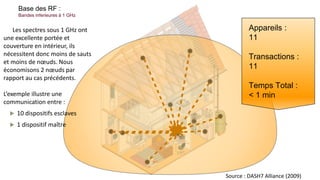

Les spectres sous 1 GHz ont
une excellente portée et
couverture en intérieur, ils
nécessitent donc moins de sauts
et moins de nœuds. Nous
économisons 2 nœuds par
rapport au cas précédents.
L’exemple illustre une
communication entre :
 10 dispositifs esclaves
 1 dispositif maître
Appareils :
11
Transactions :
11
Temps Total :
< 1 min
Source : DASH7 Alliance (2009)
Base des RF :
Bandes inferieures à 1 GHz
CONSEIL EN MANAGEMENT 32Copyright Beijaflore Group

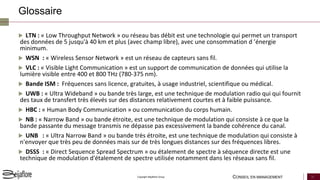

Glossaire
 LTN : « Low Throughput Network » ou réseau bas débit est une technologie qui permet un transport
des données de 5 jusqu'à 40 km et plus (avec champ libre), avec une consommation d ’énergie
minimum.
 WSN : « Wireless Sensor Network » est un réseau de capteurs sans fil.
 VLC : « Visible Light Communication » est un support de communication de données qui utilise la
lumière visible entre 400 et 800 THz (780-375 nm).
 Bande ISM : Fréquences sans licence, gratuites, à usage industriel, scientifique ou médical.
 UWB : « Ultra Wideband » ou bande très large, est une technique de modulation radio qui qui fournit
des taux de transfert très élevés sur des distances relativement courtes et à faible puissance.
 HBC : « Human Body Communication » ou communication du corps humain.
 NB : « Narrow Band » ou bande étroite, est une technique de modulation qui consiste à ce que la
bande passante du message transmis ne dépasse pas excessivement la bande cohérence du canal.
 UNB : « Ultra Narrow Band » ou bande très étroite, est une technique de modulation qui consiste à
n'envoyer que très peu de données mais sur de très longues distances sur des fréquences libres.
 DSSS : « Direct Sequence Spread Spectrum » ou étalement de spectre à séquence directe est une
technique de modulation d'étalement de spectre utilisée notamment dans les réseaux sans fil.
CONSEIL EN MANAGEMENT 33Copyright Beijaflore Group
Bibliographie
• DASH7 Alliance, LoRa Alliance, SIGFOX, Thread Group
• Wikipédia, IDATE
• INSA Lyon, INRIA, Instituts Carnots
• Kerlink, Ericsson, nke WATTECO, Texas Instruments
• http://www.silicon.fr/internet-objets-sigfox-conquete-amerique-126665.html
• http://www.journaldunet.com/solutions/dsi/technologies-de-l-internet-des-objets/les-plateformes-
standardisees.shtml
• http://www.latribune.fr/technos-medias/objets-connectes-bouygues-telecom-vient-concurrencer-
sigfox-464112.html
• http://www.latribune.fr/technos-medias/internet-des-objets-qui-seront-les-gagnants-et-les-
perdants-491462.html
• http://www.latribune.fr/technos-medias/sigfox-lora-qowisio-la-bataille-pour-les-reseaux-bas-debit-
est-lancee-482685.html
• Weiping Sun, Munhwan Choi et Sunghyun Choi – « IEEE 802.11ah: A Long Range 802.11 WLAN at
Sub 1 GHz », (2013)
CONSEIL EN MANAGEMENT 34Copyright Beijaflore Group
Merci de votre attention !
Questions / Réponses

Contenu connexe

Tendances

Internet Of Things
Internet Of Things Internet Of Things
Internet Of Things
Tahraoui Samir

IoTeaTime #3 : Smart Home | De la maison connectée à la maison intelligente
IoTeaTime #3 : Smart Home | De la maison connectée à la maison intelligenteIoTeaTime #3 : Smart Home | De la maison connectée à la maison intelligente
IoTeaTime #3 : Smart Home | De la maison connectée à la maison intelligente
USERADGENTS

Rapport stage fin d'études
Rapport stage fin d'étudesRapport stage fin d'études
Rapport stage fin d'études
Albert IBANEZ

QCM basique sur les réseaux informatiques
QCM basique sur les réseaux informatiquesQCM basique sur les réseaux informatiques
QCM basique sur les réseaux informatiques
Frust Rados

Réseau lora
Réseau loraRéseau lora
Réseau lora
IoT Tunisia

IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWanIoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
Corneliu Gaina

Conception et réalisation d’un MINI SMART HOME
Conception et réalisation  d’un MINI SMART HOMEConception et réalisation  d’un MINI SMART HOME
Conception et réalisation d’un MINI SMART HOME
Soukainawarach

Implémentation de la QoS au sein d'un IP/MPLS - Présentation
Implémentation de la QoS au sein d'un IP/MPLS - PrésentationImplémentation de la QoS au sein d'un IP/MPLS - Présentation
Implémentation de la QoS au sein d'un IP/MPLS - Présentation
Rihab Chebbah

Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Yassine Nasser

Masterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5GMasterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5G
FrenchTechCentral

Rapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécomRapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécom
Siwar GUEMRI

#NSD14 - La sécurité et l'Internet des objets
#NSD14 - La sécurité et l'Internet des objets#NSD14 - La sécurité et l'Internet des objets
#NSD14 - La sécurité et l'Internet des objets
NetSecure Day

Etude de la VoIP
Etude de la VoIPEtude de la VoIP
Etude de la VoIP
Chiheb Ouaghlani

Chapitre 4 - Réseaux Ethernet
Chapitre 4 - Réseaux EthernetChapitre 4 - Réseaux Ethernet
Chapitre 4 - Réseaux Ethernet
Tarik Zakaria Benmerar

Présentation de mon PFE
Présentation de mon PFEPrésentation de mon PFE
Présentation de mon PFE
Nadir Haouari

5G exposé.pdf
5G exposé.pdf5G exposé.pdf
5G exposé.pdf
NadirBerrabah

Automatisation d'une maison intelligente via une application android
Automatisation d'une maison intelligente via une application androidAutomatisation d'une maison intelligente via une application android
Automatisation d'une maison intelligente via une application android
Abderrahim Bouharaoua

Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Saadaoui Marwen

L’internet des objets connectés en agriculture
L’internet des objets connectés en agricultureL’internet des objets connectés en agriculture
L’internet des objets connectés en agriculture
Davide Rizzo


Tendances (20)

Internet Of Things
Internet Of Things Internet Of Things
Internet Of Things

IoTeaTime #3 : Smart Home | De la maison connectée à la maison intelligente
IoTeaTime #3 : Smart Home | De la maison connectée à la maison intelligenteIoTeaTime #3 : Smart Home | De la maison connectée à la maison intelligente
IoTeaTime #3 : Smart Home | De la maison connectée à la maison intelligente

Rapport stage fin d'études
Rapport stage fin d'étudesRapport stage fin d'études
Rapport stage fin d'études

QCM basique sur les réseaux informatiques
QCM basique sur les réseaux informatiquesQCM basique sur les réseaux informatiques
QCM basique sur les réseaux informatiques

Reseaux de capteurs sans fils - WSN
Reseaux de capteurs sans fils - WSNReseaux de capteurs sans fils - WSN
Reseaux de capteurs sans fils - WSN

Réseau lora
Réseau loraRéseau lora
Réseau lora

IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWanIoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan

Conception et réalisation d’un MINI SMART HOME
Conception et réalisation  d’un MINI SMART HOMEConception et réalisation  d’un MINI SMART HOME
Conception et réalisation d’un MINI SMART HOME

Implémentation de la QoS au sein d'un IP/MPLS - Présentation
Implémentation de la QoS au sein d'un IP/MPLS - PrésentationImplémentation de la QoS au sein d'un IP/MPLS - Présentation
Implémentation de la QoS au sein d'un IP/MPLS - Présentation

Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...

Masterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5GMasterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5G

Rapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécomRapport stage IP-MSAN Tunisie télécom
Rapport stage IP-MSAN Tunisie télécom

#NSD14 - La sécurité et l'Internet des objets
#NSD14 - La sécurité et l'Internet des objets#NSD14 - La sécurité et l'Internet des objets
#NSD14 - La sécurité et l'Internet des objets

Etude de la VoIP
Etude de la VoIPEtude de la VoIP
Etude de la VoIP

Chapitre 4 - Réseaux Ethernet
Chapitre 4 - Réseaux EthernetChapitre 4 - Réseaux Ethernet
Chapitre 4 - Réseaux Ethernet

Présentation de mon PFE
Présentation de mon PFEPrésentation de mon PFE
Présentation de mon PFE

5G exposé.pdf
5G exposé.pdf5G exposé.pdf
5G exposé.pdf

Automatisation d'une maison intelligente via une application android
Automatisation d'une maison intelligente via une application androidAutomatisation d'une maison intelligente via une application android
Automatisation d'une maison intelligente via une application android

Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )

L’internet des objets connectés en agriculture
L’internet des objets connectés en agricultureL’internet des objets connectés en agriculture
L’internet des objets connectés en agriculture


En vedette

Les Ontologies dans les Systèmes d’Information
Les Ontologies dans les Systèmes d’InformationLes Ontologies dans les Systèmes d’Information
Les Ontologies dans les Systèmes d’Information
catherine roussey

L'internet des objets
L'internet des objetsL'internet des objets
L'internet des objets
Benjamin Labarthe-Piol

L'internet des objets (The Internet of Things)
L'internet des objets (The Internet of Things)L'internet des objets (The Internet of Things)
L'internet des objets (The Internet of Things)
Raphaël Duperret

03 00 l'internet des objets - introduction
03 00 l'internet des objets - introduction03 00 l'internet des objets - introduction
03 00 l'internet des objets - introduction
Alexandre Rivaux

interopérabilité en informatique
interopérabilité en informatiqueinteropérabilité en informatique
interopérabilité en informatique
catherine roussey

Coopération des Systèmes d'Informations basée sur les Ontologies
Coopération des Systèmes d'Informations basée sur les OntologiesCoopération des Systèmes d'Informations basée sur les Ontologies
Coopération des Systèmes d'Informations basée sur les Ontologies
Raji Ghawi

Web sémantique et Web de données, et si on passait à la pratique ?
Web sémantique et Web de données, et si on passait à la pratique ?Web sémantique et Web de données, et si on passait à la pratique ?
Web sémantique et Web de données, et si on passait à la pratique ?
Antidot

Internet des objets
Internet des objetsInternet des objets
Internet des objets
Free Lance

Cours #9 L'Internet des objets
Cours #9 L'Internet des objetsCours #9 L'Internet des objets
Cours #9 L'Internet des objets
Alexandre Moussier


En vedette (9)

Les Ontologies dans les Systèmes d’Information
Les Ontologies dans les Systèmes d’InformationLes Ontologies dans les Systèmes d’Information
Les Ontologies dans les Systèmes d’Information

L'internet des objets
L'internet des objetsL'internet des objets
L'internet des objets

L'internet des objets (The Internet of Things)
L'internet des objets (The Internet of Things)L'internet des objets (The Internet of Things)
L'internet des objets (The Internet of Things)

03 00 l'internet des objets - introduction
03 00 l'internet des objets - introduction03 00 l'internet des objets - introduction
03 00 l'internet des objets - introduction

interopérabilité en informatique
interopérabilité en informatiqueinteropérabilité en informatique
interopérabilité en informatique

Coopération des Systèmes d'Informations basée sur les Ontologies
Coopération des Systèmes d'Informations basée sur les OntologiesCoopération des Systèmes d'Informations basée sur les Ontologies
Coopération des Systèmes d'Informations basée sur les Ontologies

Web sémantique et Web de données, et si on passait à la pratique ?
Web sémantique et Web de données, et si on passait à la pratique ?Web sémantique et Web de données, et si on passait à la pratique ?
Web sémantique et Web de données, et si on passait à la pratique ?

Internet des objets
Internet des objetsInternet des objets
Internet des objets

Cours #9 L'Internet des objets
Cours #9 L'Internet des objetsCours #9 L'Internet des objets
Cours #9 L'Internet des objets


Similaire à Internet des Objets

Capteurs
CapteursCapteurs
Capteurs
TestyTesty3

LUXEMBOURG CREATIVE 2017 : Internet of things (2)
LUXEMBOURG CREATIVE 2017 : Internet of things (2)LUXEMBOURG CREATIVE 2017 : Internet of things (2)
LUXEMBOURG CREATIVE 2017 : Internet of things (2)
LUXEMBOURG CREATIVE

R&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaudR&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaud
Reseauxetservicestpa

Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)
Robert Vivanco Salcedo

chap 3 Technologies de communication.pdf
chap 3 Technologies de communication.pdfchap 3 Technologies de communication.pdf
chap 3 Technologies de communication.pdf
Institut Supérieur des Etudes Technologiques de Nabeul

5G continuité ou rupture ?
5G continuité ou rupture ?5G continuité ou rupture ?
5G continuité ou rupture ?
FacilisPro

Rfbo formation-fibre-optique
Rfbo formation-fibre-optiqueRfbo formation-fibre-optique
Rfbo formation-fibre-optique
CERTyou Formation

4 glte formation-4g-lte-reseaux-mobiles
4 glte formation-4g-lte-reseaux-mobiles4 glte formation-4g-lte-reseaux-mobiles
4 glte formation-4g-lte-reseaux-mobiles
CERTyou Formation

Luceor Villes 2 0 26 Juin 07
Luceor Villes 2 0 26 Juin 07Luceor Villes 2 0 26 Juin 07
Luceor Villes 2 0 26 Juin 07
Thierry Marcou

Diapo zig bee_amin_jan11_final
Diapo zig bee_amin_jan11_finalDiapo zig bee_amin_jan11_final
Diapo zig bee_amin_jan11_final
Amin Ferjani

R&s 10 juin 2015 lora franck
R&s 10 juin 2015 lora franckR&s 10 juin 2015 lora franck
R&s 10 juin 2015 lora franck
Reseauxetservicestpa

Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateursPerspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Edouard DEBERDT

Inria Tech Talk : Validez vos protocoles IoT avec la plateforme FIT/IoT-LAB
Inria Tech Talk : Validez vos protocoles IoT avec la plateforme FIT/IoT-LABInria Tech Talk : Validez vos protocoles IoT avec la plateforme FIT/IoT-LAB
Inria Tech Talk : Validez vos protocoles IoT avec la plateforme FIT/IoT-LAB
Stéphanie Roger

Vectrawave présentation
Vectrawave  présentation Vectrawave  présentation
Vectrawave présentation
Julie Province

Mrnc n7 2019
Mrnc n7 2019Mrnc n7 2019
Mrnc n7 2019
rebbani ahmed

Fit/IoT-Lab
Fit/IoT-LabFit/IoT-Lab
Fit/IoT-Lab
FrenchTechCentral

Documentation%20FTTX.pdf
Documentation%20FTTX.pdfDocumentation%20FTTX.pdf
Documentation%20FTTX.pdf
toutou0071

Sécurité des IoT
Sécurité des IoTSécurité des IoT
Sécurité des IoT
Pierre Levesque

Orange Livre Blanc IoT et Connectivité LPWA FR-2018
Orange Livre Blanc IoT et Connectivité LPWA FR-2018Orange Livre Blanc IoT et Connectivité LPWA FR-2018
Orange Livre Blanc IoT et Connectivité LPWA FR-2018
Orange Dev

Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017
Zyxel France


Similaire à Internet des Objets (20)

Capteurs
CapteursCapteurs
Capteurs

LUXEMBOURG CREATIVE 2017 : Internet of things (2)
LUXEMBOURG CREATIVE 2017 : Internet of things (2)LUXEMBOURG CREATIVE 2017 : Internet of things (2)
LUXEMBOURG CREATIVE 2017 : Internet of things (2)

R&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaudR&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaud

Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)Comprendre les technologies LPWA (SIGFOX et LoRa)
Comprendre les technologies LPWA (SIGFOX et LoRa)

chap 3 Technologies de communication.pdf
chap 3 Technologies de communication.pdfchap 3 Technologies de communication.pdf
chap 3 Technologies de communication.pdf

5G continuité ou rupture ?
5G continuité ou rupture ?5G continuité ou rupture ?
5G continuité ou rupture ?

Rfbo formation-fibre-optique
Rfbo formation-fibre-optiqueRfbo formation-fibre-optique
Rfbo formation-fibre-optique

4 glte formation-4g-lte-reseaux-mobiles
4 glte formation-4g-lte-reseaux-mobiles4 glte formation-4g-lte-reseaux-mobiles
4 glte formation-4g-lte-reseaux-mobiles

Luceor Villes 2 0 26 Juin 07
Luceor Villes 2 0 26 Juin 07Luceor Villes 2 0 26 Juin 07
Luceor Villes 2 0 26 Juin 07

Diapo zig bee_amin_jan11_final
Diapo zig bee_amin_jan11_finalDiapo zig bee_amin_jan11_final
Diapo zig bee_amin_jan11_final

R&s 10 juin 2015 lora franck
R&s 10 juin 2015 lora franckR&s 10 juin 2015 lora franck
R&s 10 juin 2015 lora franck

Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateursPerspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs

Inria Tech Talk : Validez vos protocoles IoT avec la plateforme FIT/IoT-LAB
Inria Tech Talk : Validez vos protocoles IoT avec la plateforme FIT/IoT-LABInria Tech Talk : Validez vos protocoles IoT avec la plateforme FIT/IoT-LAB
Inria Tech Talk : Validez vos protocoles IoT avec la plateforme FIT/IoT-LAB

Vectrawave présentation
Vectrawave  présentation Vectrawave  présentation
Vectrawave présentation

Mrnc n7 2019
Mrnc n7 2019Mrnc n7 2019
Mrnc n7 2019

Fit/IoT-Lab
Fit/IoT-LabFit/IoT-Lab
Fit/IoT-Lab

Documentation%20FTTX.pdf
Documentation%20FTTX.pdfDocumentation%20FTTX.pdf
Documentation%20FTTX.pdf

Sécurité des IoT
Sécurité des IoTSécurité des IoT
Sécurité des IoT

Orange Livre Blanc IoT et Connectivité LPWA FR-2018
Orange Livre Blanc IoT et Connectivité LPWA FR-2018Orange Livre Blanc IoT et Connectivité LPWA FR-2018
Orange Livre Blanc IoT et Connectivité LPWA FR-2018

Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017


Internet des Objets

  • 1. CONSEIL EN MANAGEMENT L’Internet des Objets - Est-il la prochaine évolution de l'Internet ? 24 septembre 2015 Bassel ASSAF Martial ABISSI
  • 2. CONSEIL EN MANAGEMENT 2Copyright Beijaflore Group • Introduction • Etat du marché • Applications • Normes • Acteurs du marché LP-WAN • Conclusion Sommaire
  • 3. CONSEIL EN MANAGEMENT 3Copyright Beijaflore Group Introduction : Objet connecté 1. Faible coût : – CAPEX : limiter les coûts – OPEX : facture télécom allégée 2. Faible consommation d’énergie : Afin d’allonger l'espérance de vie de la batterie, réduire l'entretien, être indépendant du réseau électrique et de la localisation 3. Facilité d'utilisation : En ce qui concerne l'intégration dans les objets mais aussi en ce qui concerne la gestion et l'intégration avec les systèmes informatiques objet 4. Independence fréquentielle : Utilisation de fréquences sans licence, gratuites pour une universelle (Bandes ISM ou Lumière) 5. Authentification embarquée : Pour éviter des frais supplémentaires (et la gestion de cartes SIMs par exemple) 6. Technologie performante : – Longue portée – Authentification embarquée – pénétration (eau/béton) – Utilisation des normes de transport/réseaux (IPv6) – Sécurisation Les caractéristiques d’un objet connecté Faible coûts Faible consommation Facilité d’utilisation Indépendance fréquentielle Performance Objets connectés
  • 4. CONSEIL EN MANAGEMENT 4Copyright Beijaflore Group Introduction : Les trois catégories d’objets connectés  Objets Connectables : puces ou étiquettes intelligentes (RFID, NFC, …)  Machine Communicantes : compteurs, relevés à distance, voitures, …  Terminaux : ordinateurs, smartphones, tablettes, TV, ... Objets Connectables Machine Communicantes Autonomes (M2M) Terminaux IdO
  • 5. CONSEIL EN MANAGEMENT 5Copyright Beijaflore Group Introduction : Internet des Objets 1. Reconnaître chaque objet : Authentifier l’objet de façon unique et recueillir les données stockées au niveau de l’objet. 2. Recueillir des informations présentes dans l’environnement : Interaction avec l’environnement pour enrichir les fonctionnalités du dispositif. 3. Connecter les objets entre eux : Liaison sans fil. 4. Facilité d’utilisation : Assurer l’échange d'informations entre différents objets quels que soient les caractéristiques matérielles et logicielles impliqués. 5. Stocker et analyser les données : Business Intelligence, prise de décisions. 6. Transférer les données : Transférer les données dans les mondes physiques (Machines) et virtuels (VM, Cloud, …). Authentification Capteurs Connexion Integration Traitement des données Réseaux Internet des Objets Les composantes d’un système IdO
  • 6. CONSEIL EN MANAGEMENT 6Copyright Beijaflore Group Introduction : Tout est connecté Internet of (Every)things Cloud & Big Data Objet Objet Personne Personne M2M M2P / P2M P2P Que désigne t-on par l’Internet des Objets ? « L’Internet des objets repose sur l’idée que tous les objets peuvent être connectés un jour à Internet et sont donc capables d’émettre de l’information et éventuellement de recevoir des commandes. L’Internet des objets propose de créer une continuité entre le monde réel et le monde numérique : il donne une existence aux objets physiques dans le monde numérique. » Source : http://ckab.com/faq Nous nous intéresserons au fil de cette présentation aux technologies réseaux permettant à ces objets de communiquer entre eux …
  • 7. CONSEIL EN MANAGEMENT 7Copyright Beijaflore Group • Introduction • Etat du marché • Applications • Normes • Acteurs du marché LP-WAN • Conclusion Sommaire
  • 8. CONSEIL EN MANAGEMENT 8Copyright Beijaflore Group Etat du marché : Chiffres clés 0 10 20 30 40 50 60 70 80 2010 2012 2016 2020 Évolution du nombre d’objets connectés, par type (en milliards) Terminaux M2M Objets connectables Source : IDATE (2013) L’IDATE prévoit une croissance considérable de l’Internet des Objets : L'IDATE estime que plus de 40 milliards d’objets sont d'ores et déjà connectées à Internet en 2015, contre 15 milliards en 2012 et 4 milliards en 2010. En 2020, il y en aura 80 milliards, parmi lesquels :  Les Objets Connectables représenteront 85% du total de l’IdO ;  Les Machines communicantes représenteront 11% du total de l’IdO ;  Les Terminaux représenteront 4% du total de l’IdO. En termes de croissance, les Objets Connectables connaitront un taux annuel moyen de 50% entre 2010 et 2020, suivi par le M2M avec 27% et les Terminaux avec 20%.
  • 9. CONSEIL EN MANAGEMENT 9Copyright Beijaflore Group • Introduction • Etat du marché • Applications • Normes • Acteurs du marché LP-WAN • Conclusion Sommaire
  • 10. CONSEIL EN MANAGEMENT 10Copyright Beijaflore Group Applications de l’IdO : Cas et Services Environnement & Industrie •Feux de forêt •Pollution atmosphérique •Capteurs sismique, d'avalanche et d'inondation •Localisation d’équipements/produits en intérieur Compteur intelligent & Smart Grid •Electrique •Eau •Gaz •Température •Production Ville intelligente •Parking intelligent •Eclairage intelligent •Capteurs de trafic & de contrôle •Surveillance de l'infrastructure •Traitement des déchets •Evénements publics (services de localisation) •Affiche publicitaire Suivi & eSanté •Motos, bicyclettes, voitures •Conteneurs d'expédition •Personnes, animaux de compagnie •Assurance (biens précieux) •Localisation des biens •Suivi médicale (tension, température, prise de médicaments) •Capteurs d’activité, wearable Agriculture / Elevage •Contrôle de l'irrigation •Analyse environnementale •Traçabilité du pâturage •Suivi du développement des animaux (l'ovulation, la naissance) Domotique & Bâtiments Intelligents •Détecteurs de fumée •Systèmes de sécurité •Appareils intelligents •Chauffage intelligent •Contrôle à distance / Surveillance Commerce •Contrôle de la chaîne d'approvisionnement •Paiement sans contact •Shopping intelligent •Rotation de produits en rayon Transports & Logistique •Suivi des conditions de transport •Localisation des colis •Traçabilité de flotte •Gestion du carburant •Diagnostique de véhicules •Véhicules connectées •Mise a jours à distance
  • 11. CONSEIL EN MANAGEMENT 11Copyright Beijaflore Group • Introduction • Etat du marché • Applications • Normes • Acteurs du marché LP-WAN • Conclusion Sommaire
  • 12. CONSEIL EN MANAGEMENT 12Copyright Beijaflore Group Normes : Les différentes fréquences radios Fréquences Propagation 433 MHz UHF Béton +++ Eau +++ Métaux --- 700-900 MHz Béton ++ Eau - Métaux --- 2,4 GHz Béton + Eau -- Métaux --- 3 GHz-3 THz SHF,EHF, THz Béton --- Eau --- Métaux --- Meilleurportéedusignal Meilleurdébitdedonnées Il y a beaucoup de fréquences disponibles ; Chaque bande de fréquence possède ses propres qualités et défauts.
  • 13. CONSEIL EN MANAGEMENT 13Copyright Beijaflore Group Normes : Les différentes restrictions techniques et législatives liées aux RF ISM Gamme de RF Nb de canaux * BP (MHz) Commentaires Régions 433 – 435 MHz • 2 x 1 • 1 x 2 Meilleure couverture Moins remplis Des solutions sur mesure Limitations de la «performance», bande passantes inégales Restrictions de cycle de vie Plusieurs pays 755 – 787 MHz • 32 x 1 • 16 x 2 • 8 x 4 • 4 x 8 • 2 x 16 • 1 x 32 Chine 863 – 870 MHz • 7 x 1 • 3 x 2 • 1 x 4 EMEA 866 – 869 MHz • 3 x 1 • 1 x 2 Singapore 920 – 925 MHz • 5 x 1 • 2 x 2 • 1 x 4 902 – 928 MHz • 26 x 1 • 13 x 2 • 6 x 4 • 3 x 8 • 1 x 16 Les Amériques 916,5 – 927,5 MHz • 11 x 1 • 5 x 2 • 2 x 4 • 1 x 8 Japon 917,5 – 923,5 MHz • 6 x 1 • 3 x 2 • 1 x 4 Corée du Sud 2400 – 2483,5 MHz • 83 x 1 • 41 x 2 • 20 x 4 • 10 x 8 • 5 x 16 • 2 x 32 • 1 x 64 Solution mondiale Grande bande passante Pas de restrictions cyclique Courte portée Congestionné Globale Seules quelques unes peuvent être utilisées au niveau international sans autorisation.
  • 14. CONSEIL EN MANAGEMENT 14Copyright Beijaflore Group Normes : Les technologies sans fil BAN Normes Fréquences Débits Portée Topologies Nombre de nœuds Commentaires Usages BAN IEEE802.15.6 (UWB) 3,5 - 10 GHz > 1 Gbps 5 - 10 m Etoile 256 … Simplex • Domaine médicale et scientifique : surveiller les signes vitaux, capteurs de tout genre • Domaine des services d'urgence et de la défense : pompiers, secouristes, armée, etc.. • Domaine du sport : analyses et amélioration des résultats • Domaine du jeu vidéo : motion capture, géolocalisation • Domaine de la danse et du spectacle : contrôle de l’ambiance lumineuse IEEE802.15.6 (NB) 400 MHz - 2,4 GHz IEEE802.15.6 (HBC) 5 - 50MHz
  • 15. CONSEIL EN MANAGEMENT 15Copyright Beijaflore Group Normes : Les technologies sans fil PAN Normes Fréquences Débits Portée Topologies Nombre de nœuds Commentaires Usages Thread IEEE802.15.4 2,4 GHz 250 kbps 200 m Maillé, Etoile 250-300 Compatible norme IEEE Compatible ZigBee Faible déploiement Propriétaire Domotique ZigBee IP (R4FCE) IEEE802.15.4 (partiel) Bande ISM 20 kbps (868 MHz) 10 - 100 m Maillé, Etoile et Arbre 65 000 Evolutivité Faible déploiement Domotique, détecteurs de fumée, application médicale 40 kbps (915 MHz) 250 kbps (2,4 GHz)
  • 16. CONSEIL EN MANAGEMENT 16Copyright Beijaflore Group Normes : Les technologies sans fil LP-LAN Normes Fréquences Débits Portée Durée de vie de la batterie Nombre de nœuds Commentaires Usages DASH7 ISO/IEC18000-7 433 MHz 27,8-200 kbps 1-2 km 10 ans TBD Norme ISO Intégrable facilement même sur une SIM IPv6 Propagation dans l’eau Compatibilité matérielle Limité à 2 sauts Localisation indoor, étiquetage LPW IEEE802.11ah Bande ISM < 1 GHz 100 kbps 100 m - 1 km TBD 8 000 Norme IEEE Upgrade matérielle Pas disponible Accès au réseau d’entreprise et/ou internet
  • 17. CONSEIL EN MANAGEMENT 17Copyright Beijaflore Group Normes Marques Fréquences Débits Potée Durée de vie de la batterie Type de Canal Commentaires Usages LoRa DSSS Bandes ISM < 1GHz EU : 300 bps - 50 kbps US : 900 bps - 100kbps 45 km 10-20 ans Half-duplex (natif) Débits moyen IP Puces dépendantes de Semtech Localisation indoor. WSN étendu SIGFOX UNB Tx : 100 bps (140 msg/j) Rx : 4 msg de 8 bytes/j 50 km 10 ans Half-duplex (limité) Puces non- propriétaires Faibles Débits Passage par le portail SIGFOX no IP WSN étendu INGENU RPMA 2,4 GHz Tx : 624 kbps Rx : 156 kbps > 500 km (LOS) TBD ??? Licence globale Techno breveté WSN étendu 4G (PSM) LTE-M Bandes sous licence 1 Mbps (cat-0) 100 km 5-10 ans Half-duplex (opt) Couverture Débits élevé Norme 3GPP Mise à jour OTA Femtocell Cartes SIM Pas disponible WSN étendu 200 kbps (cat-M) Normes : Les technologies sans fil LP-WAN
  • 18. CONSEIL EN MANAGEMENT 18Copyright Beijaflore Group • Introduction • Etat du marché • Applications • Normes • Acteurs du marché LP-WAN • Conclusion Sommaire
  • 19. CONSEIL EN MANAGEMENT 19Copyright Beijaflore Group Les acteurs du marché LP-WAN Technologie SIGFOX SNO (SIGFOX Network Operators)  France & Amérique du Nord : SIGFOX  Royaume-Uni : Arqiva  Russie : Micronet  Espagne : CELLNEX et Abertis  Pays-Bas : Aerea  Portugal : NarrowNet  Belgique : Engie M2M  Danemark : IoT Denmark  Suède : Tele2  Luxembourg : POST Luxembourg et RMS.lu Fabricants de puces  Samsung  Intel  Texas Instruments  Atmel  Silicon Labs  Telit  AXSEM  ATIM  et d’autres fabricants de puces …
  • 20. CONSEIL EN MANAGEMENT 20Copyright Beijaflore Group Les acteurs du marché LP-WAN Technologie LoRa Operateurs partenaires  France : Bouygues Telecom, Orange, Strataggem et Actility  Pays-Bas : KPN et The Things Network  Suisse : Swisscom  Belgique : Proximus  Afrique du Sud : FastNet  Amérique du Nord : SeNet Fabricant de puces  Semetech (suite à l’acquisition de Cyclèo)
  • 21. CONSEIL EN MANAGEMENT 21Copyright Beijaflore Group Les acteurs du marché LP-WAN Technologie LTE-M Operateurs Tout operateur cellulaire classique possédant une licence 4G :  China Mobile  Vodafone  Orange  T-Mobile  AT&T  MTN  Verizon  NTT DoCoMo Fabricants de puces  Qualcomm  Ericsson  Nokia  Alcatel  Foxconn  Huawei  Samsung  et d’autres fabricants de puces …
  • 22. CONSEIL EN MANAGEMENT 22Copyright Beijaflore Group Les acteurs du marché LP-WAN Autres technologies Operateurs  Qowisio (FR) : Utilise une technologie UNB propriétaire comme pour SIGFOX.  INGENU (US) : Les réseaux INGENU sont basés sur la technologie brevetée RPMA et opère dans la bande des 2,4 GHz. INGENU fournit l'ensemble de la pile de la connectivité sans fil, les puces RPMA, les points d'accès sans fil RPMA, et d'autres matériels et logiciels associés.  Autres : operateurs utilisant des architectures ouvertes sur fréquences libres comme le Weightless (GB). Fabricants de puces  Neul  Cable & Wireless  CSR  ARM  INGENU  et d’autres fabricants de puces …
  • 23. CONSEIL EN MANAGEMENT 23Copyright Beijaflore Group • Introduction • Etat du marché • Applications • Normes • Acteurs du marché LP-WAN • Conclusion Sommaire
  • 24. CONSEIL EN MANAGEMENT 24Copyright Beijaflore Group Conclusion Gains de productivité De nouvelles offres Nouvelle approche relation client/distributeur Big Data Des services restent à inventer L’Internet des Objets constitue l’avenir pour les entreprises. Il reste cependant difficile de définir comment et par quels moyens les entreprises vont adopter et s’approprier ces objets. L’abondance de technologies et le manque de visibilité sont les principales raisons qui poussent les entreprises à hésiter le basculement vers le tout connecté …
  • 25. CONSEIL EN MANAGEMENT 25Copyright Beijaflore Group • Canalisation d’une bande RF • Les différentes topologies des normes réseaux de l’IdO • Les technologies basés sur la lumière • Bases des RF • Glossaire • Bibliographie Annexes
  • 26. CONSEIL EN MANAGEMENT 26Copyright Beijaflore Group Canalisation d’une bande RF Figure 1: Spectre ISM Bande des 900 MHz Figure 2 : Canalisation sur la bande ISM Américaine
  • 27. CONSEIL EN MANAGEMENT 27Copyright Beijaflore Group Les différentes topologies des normes réseaux de l’IdO Point-à-Point Arbre Étoile Maillé @ @ @ @
  • 28. CONSEIL EN MANAGEMENT 28Copyright Beijaflore Group Les technologies basées sur la lumière Normes Medium Débits Portée Commentaires Usages IR IrLAN Infrarouge 1 Gbps 10 cm Très bon débits Non sensible aux EM Technologie LOS Très faible portée Accès au réseau d’entreprise et/ou internet sécurisé : ne traverse pas les mur ni les vitres opaques. Utilisable en avion, milieux hospitalier, centrale nucléaire, etc. Li-Fi IEEE802.15.7 (obsolète) VLC ou infrarouge et ultraviolet proche 3 Gbps 50 m Très bon débits Sécurité Non sensible aux EM Comptabilité matériel Faible portée
  • 29. Cette maison intelligente possède des capteurs sans fil et des dispositifs de contrôle, tels que :  Des débitmètres d'eau  Compteur électrique  Cuisine connectée  Thermostat intelligent  Capteurs d'humidité  Aération intelligente  Capteurs d'allergènes Source : DASH7 Alliance (2009) Base des RF : Bandes ISM 2,4 GHz vs sub-1 GHz
  • 30. Appareils : 13 Transactions : 26 Temps Total : ~ 5 mins Le spectre des 2,4 GHz utilise des réseaux à sauts multiples pour compenser sa courte portée et mauvaise couverture en intérieur. L’exemple illustre une communication entre :  12 dispositifs esclaves • 5 nœuds de coordinateur • 7 nœuds d'extrémité  1 dispositif maître Source : DASH7 Alliance (2009) Base des RF : Bande des 2,4 GHz
  • 31. Les spectres sous 1 GHz ont une excellente portée et couverture en intérieur, ils nécessitent donc moins de sauts et moins de nœuds. Nous économisons 2 nœuds par rapport au cas précédents. L’exemple illustre une communication entre :  10 dispositifs esclaves  1 dispositif maître Appareils : 11 Transactions : 11 Temps Total : < 1 min Source : DASH7 Alliance (2009) Base des RF : Bandes inferieures à 1 GHz
  • 32. CONSEIL EN MANAGEMENT 32Copyright Beijaflore Group Glossaire  LTN : « Low Throughput Network » ou réseau bas débit est une technologie qui permet un transport des données de 5 jusqu'à 40 km et plus (avec champ libre), avec une consommation d ’énergie minimum.  WSN : « Wireless Sensor Network » est un réseau de capteurs sans fil.  VLC : « Visible Light Communication » est un support de communication de données qui utilise la lumière visible entre 400 et 800 THz (780-375 nm).  Bande ISM : Fréquences sans licence, gratuites, à usage industriel, scientifique ou médical.  UWB : « Ultra Wideband » ou bande très large, est une technique de modulation radio qui qui fournit des taux de transfert très élevés sur des distances relativement courtes et à faible puissance.  HBC : « Human Body Communication » ou communication du corps humain.  NB : « Narrow Band » ou bande étroite, est une technique de modulation qui consiste à ce que la bande passante du message transmis ne dépasse pas excessivement la bande cohérence du canal.  UNB : « Ultra Narrow Band » ou bande très étroite, est une technique de modulation qui consiste à n'envoyer que très peu de données mais sur de très longues distances sur des fréquences libres.  DSSS : « Direct Sequence Spread Spectrum » ou étalement de spectre à séquence directe est une technique de modulation d'étalement de spectre utilisée notamment dans les réseaux sans fil.
  • 33. CONSEIL EN MANAGEMENT 33Copyright Beijaflore Group Bibliographie • DASH7 Alliance, LoRa Alliance, SIGFOX, Thread Group • Wikipédia, IDATE • INSA Lyon, INRIA, Instituts Carnots • Kerlink, Ericsson, nke WATTECO, Texas Instruments • http://www.silicon.fr/internet-objets-sigfox-conquete-amerique-126665.html • http://www.journaldunet.com/solutions/dsi/technologies-de-l-internet-des-objets/les-plateformes- standardisees.shtml • http://www.latribune.fr/technos-medias/objets-connectes-bouygues-telecom-vient-concurrencer- sigfox-464112.html • http://www.latribune.fr/technos-medias/internet-des-objets-qui-seront-les-gagnants-et-les- perdants-491462.html • http://www.latribune.fr/technos-medias/sigfox-lora-qowisio-la-bataille-pour-les-reseaux-bas-debit- est-lancee-482685.html • Weiping Sun, Munhwan Choi et Sunghyun Choi – « IEEE 802.11ah: A Long Range 802.11 WLAN at Sub 1 GHz », (2013)
  • 34. CONSEIL EN MANAGEMENT 34Copyright Beijaflore Group Merci de votre attention ! Questions / Réponses

Notes de l'éditeur

  1. SIGFOX semble avoir une longueur d’avance sur ces concurrents, son réseau s’étend sur 1 million de km2 et compte 5 millions d’objets connectés, en plus de la France, l’entreprise couvre aujourd’hui 8 pays Européens. Les déploiements se poursuivent en zone EMEA (Europe, Arabie Saoudite, Emirats arabes unis, l’Afrique du Sud) et s’étendront à l’Asie (Singapour, Japon, Inde) et aux Amériques (Etats-Unis, Chili, Colombie). Une quinzaine de pays devraient ainsi être couverts d’ici la fin de l’année. LoRa avec le soutien de la LoRa Alliance (Cisco, IBM, Sagemcom, Semtech, Microship Technology…) compte sur les différents operateurs cellulaires nationaux un peu partout dans le monde, pour standardiser les LPWAN à travers son protocole, le LoRaWAN. LTE-M à l’énorme avantage d’être juste une upgrade de LTE-Advanced (3GPP Release 12 et plus), donc protocole standardisé et non propriétaire, de plus les infrastructure sont déjà en place. Ses point faibles sont sa disponibilité (pas encore publiée) et le système d’authentification embarqué, les cartes SIM. Cependant les premiers systèmes SIM-less commence à apparaitre (cf iPad Apple). SIGFOX est un produit (une seule pile protocolaire), LoRa est une technologie (pouvant implémenter différentes couches MAC), par exemple un produit LoRa-Bouygues ne fonctionnera pas forcément avec un produit LoRa-Orange. De plus à cela se rajoute le fait que les puces ne sont pas multi-bandes, une puce Américaine ne marchera pas en Europe et vice versa. LTE par contre est une norme internationale, de plus les constructeur de puces on la maturité et le savoir faire en matière de multi-bandes. De part le passé les technologies standardisées l’ont le plus souvent emportées sur les solutions propriétaires (Bluetooth, Wi-Fi, NFC).
  2. Topologie Point-à-Point (P2P) : Est la forme la plus simple. Il pourrait y avoir un seul lien émetteur à récepteur, ou les deux nœuds pourrait être des émetteurs-récepteurs. Un nœud d'émission pourrait être un capteur. Un nœud relié à un dispositif d'actionnement serait un récepteur. Topologie en Étoile : Plusieurs nœuds connectés à un nœud de collecte ou de contrôle central. Ainsi, on appelle ça une connexion multipoint-à-point. Les nœuds ne parlent pas un à l'autre, juste au point de collecte central. Un réseau en étoile pourrait fonctionner dans l'autre sens dans lequel le nœud central diffuse à tous les autres nœuds, ce qui en s ’appelle alors une liaison point-à-multipoint. Topologie en Arbre :Un arbre peut avoir de nombreuses branches. Cette topologie est enfaite l’union de plusieurs réseaux en étoile parlant les uns aux autres à travers leurs contrôleurs centraux. Topologie en Maillage : La caractéristique clé est que tous les nœuds à proximité peuvent parler les uns aux autres. En outre, la totalité ou la plupart des nœuds peuvent être répéteurs, afin de transmettre les données aux nœuds indirectement connectés. Cette fonctionnalité de maillage permet d'étendre le réseau sur une très large portée.
