1. LA CONCEPTION D’UN OBJET CONNECTÉ DÉMYSTIFIÉE
RTONE - EUROTECHSIDO 2015

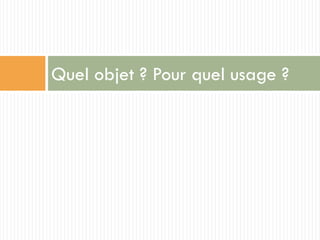

2. Quel objet ? Pour quel usage ?

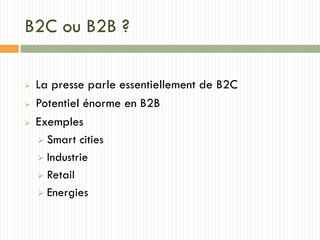

3. B2C ou B2B ?
 La presse parle essentiellement de B2C
 Potentiel énorme en B2B
 Exemples
 Smart cities
 Industrie
 Retail
 Energies

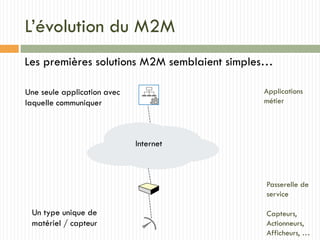

4. L’évolution du M2M
Internet
Une seule application avec
laquelle communiquer
Un type unique de
matériel / capteur
Applications
métier
Passerelle de
service
Capteurs,
Actionneurs,
Afficheurs, …
Les premières solutions M2M semblaient simples…

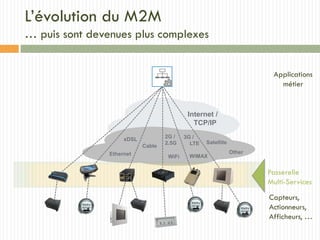

5. Internet /
TCP/IP
Ethernet
WiFi
3G /
LTE Satellite
WiMAX
Other
2G /
2.5G
xDSL
Cable
Applications
métier
Capteurs,
Actionneurs,
Afficheurs, …
L’évolution du M2M
… puis sont devenues plus complexes
Passerelle
Multi-Services

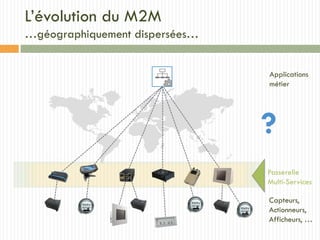

6. ?
Applications
métier
Passerelle
Multi-Services
Capteurs,
Actionneurs,
Afficheurs, …
L’évolution du M2M
…géographiquement dispersées…

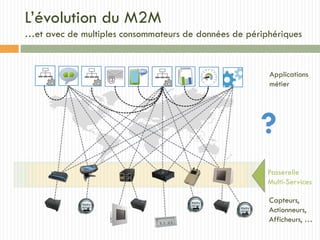

7. @
?
Applications
métier
Passerelle
Multi-Services
Capteurs,
Actionneurs,
Afficheurs, …
L’évolution du M2M
…et avec de multiples consommateurs de données de périphériques

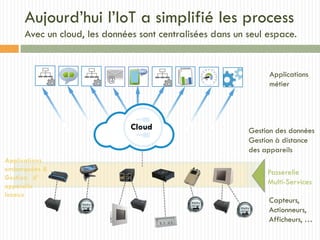

8. @
Applications
embarquées &
Gestion d’
appareils
locaux
Gestion des données
Gestion à distance
des appareils
Applications
métier
Passerelle
Multi-Services
Capteurs,
Actionneurs,
Afficheurs, …
Cloud
Aujourd’hui l’IoT a simplifié les process
Avec un cloud, les données sont centralisées dans un seul espace.

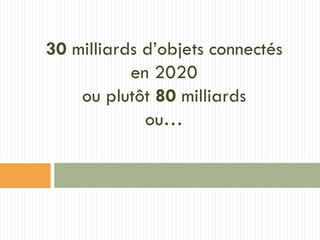

9. 30 milliards d’objets connectés
en 2020
ou plutôt 80 milliards
ou…

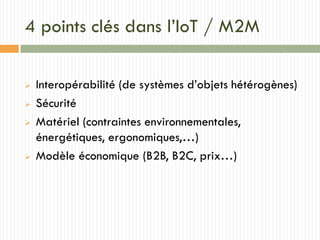

10. 4 points clés dans l’IoT / M2M
 Interopérabilité (de systèmes d’objets hétérogènes)
 Sécurité
 Matériel (contraintes environnementales,
énergétiques, ergonomiques,…)
 Modèle économique (B2B, B2C, prix…)

11. Les 3 types d’objets connectés
 Connecter des objets n’est pas nouveau (badges autoroutes,…)
 Déjà en 1995 :
Le chercheur français Christian HUITEMA (à l'origine d'IPv6) évoque
l'évolution vers l'IOT
« Il y a déjà des microprocesseurs, en fait de tout petits ordinateurs
dans bien d’autres endroits [...]. D’ici quelques années, le
développement et les progrès de l’électronique aidant, ces
microprocesseurs deviendront sans doute de vrais ordinateurs élaborés
et il sera tout à fait raisonnable de les connecter à Internet. »
-- Et Dieu créa l’internet, Eyrolles
 Alors, qu’est-ce qui change ?

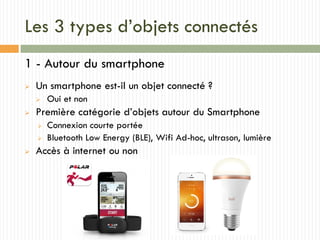

12. Les 3 types d’objets connectés
1 - Autour du smartphone
 Un smartphone est-il un objet connecté ?
 Oui et non
 Première catégorie d’objets autour du Smartphone
 Connexion courte portée
 Bluetooth Low Energy (BLE), Wifi Ad-hoc, ultrason, lumière
 Accès à internet ou non

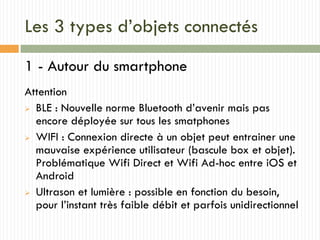

13. Les 3 types d’objets connectés
1 - Autour du smartphone
Attention
 BLE : Nouvelle norme Bluetooth d’avenir mais pas
encore déployée sur tous les smatphones
 WIFI : Connexion directe à un objet peut entrainer une
mauvaise expérience utilisateur (bascule box et objet).
Problématique Wifi Direct et Wifi Ad-hoc entre iOS et
Android
 Ultrason et lumière : possible en fonction du besoin,
pour l’instant très faible débit et parfois unidirectionnel

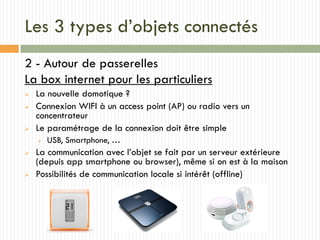

14. Les 3 types d’objets connectés
2 - Autour de passerelles
La box internet pour les particuliers
 La nouvelle domotique ?
 Connexion WIFI à un access point (AP) ou radio vers un
concentrateur
 Le paramétrage de la connexion doit être simple
 USB, Smartphone, …
 La communication avec l’objet se fait par un serveur extérieure
(depuis app smartphone ou browser), même si on est à la maison
 Possibilités de communication locale si intérêt (offline)

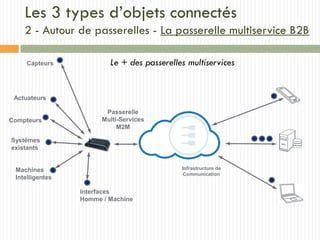

15. Infrastructure de
Communication
Capteurs
Actuateurs
Systèmes
existants
Machines
Intelligentes
Interfaces
Homme / Machine
Compteurs
Passerelle
Multi-Services
M2M
Les 3 types d’objets connectés
2 - Autour de passerelles - La passerelle multiservice B2B
Le + des passerelles multiservices

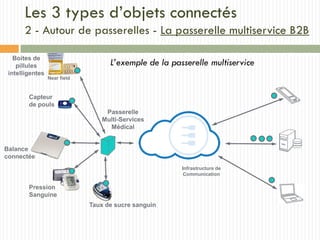

16. Boites de
pillules
intelligentes
Capteur
de pouls
Balance
connectée
Pression
Sanguine
Near field
Taux de sucre sanguin
Passerelle
Multi-Services
Médical
Infrastructure de
Communication
L’exemple de la passerelle multiservice
Les 3 types d’objets connectés
2 - Autour de passerelles - La passerelle multiservice B2B

17. Appareils de
poches &
portables
Lecteurs
RFID
Container
Intelligent
Passerelle
Multi-Services
Logistique
Infrastructure de
Communication
L’exemple de la passerelle multiservice
Les 3 types d’objets connectés
2 - Autour de passerelles - La passerelle multiservice B2B

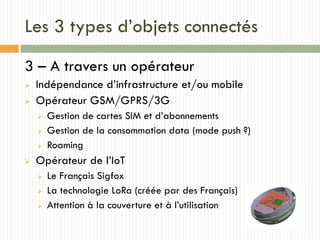

18. Les 3 types d’objets connectés
3 – A travers un opérateur
 Indépendance d’infrastructure et/ou mobile
 Opérateur GSM/GPRS/3G
 Gestion de cartes SIM et d’abonnements
 Gestion de la consommation data (mode push ?)
 Roaming
 Opérateur de l’IoT
 Le Français Sigfox
 La technologie LoRa (créée par des Français)
 Attention à la couverture et à l’utilisation

19. La conception d’un objet connecté
Hardware
 Peu flexible, temps de
développement
incompressible
 Coûts importants, normes,
certifications
 Délai de production, stock,
gestion de l’obsolescence
Software
 Embarqué, smartphone,
serveurs
 Développements plus
flexibles
 Attention aux standards
 Exploitation, mise à jour, …
 Le software n’est plus
valorisable en B2C

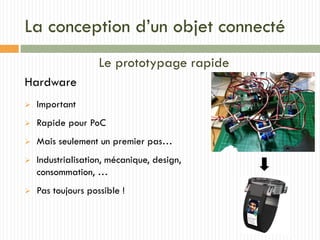

20. La conception d’un objet connecté
Le prototypage rapide
Hardware
 Important
 Rapide pour PoC
 Mais seulement un premier pas…
 Industrialisation, mécanique, design,
consommation, …
 Pas toujours possible !

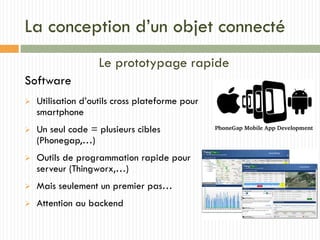

21. La conception d’un objet connecté
Le prototypage rapide
Software
 Utilisation d’outils cross plateforme pour
smartphone
 Un seul code = plusieurs cibles
(Phonegap,…)
 Outils de programmation rapide pour
serveur (Thingworx,…)
 Mais seulement un premier pas…
 Attention au backend

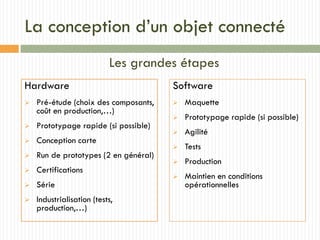

22. La conception d’un objet connecté
Hardware
 Pré-étude (choix des composants,
coût en production,…)
 Prototypage rapide (si possible)
 Conception carte
 Run de prototypes (2 en général)
 Certifications
 Série
 Industrialisation (tests,
production,…)
Software
 Maquette
 Prototypage rapide (si possible)
 Agilité
 Tests
 Production
 Maintien en conditions
opérationnelles
Les grandes étapes

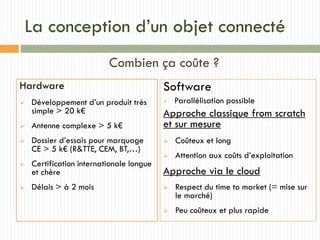

23. La conception d’un objet connecté
Hardware
 Développement d’un produit très
simple > 20 k€
 Antenne complexe > 5 k€
 Dossier d’essais pour marquage
CE > 5 k€ (R&TTE, CEM, BT,…)
 Certification internationale longue
et chère
 Délais > à 2 mois
Software
 Parallélisation possible
Approche classique from scratch
et sur mesure
 Coûteux et long
 Attention aux coûts d’exploitation
Approche via le cloud
 Respect du time to market (= mise sur
le marché)
 Peu coûteux et plus rapide
Combien ça coûte ?

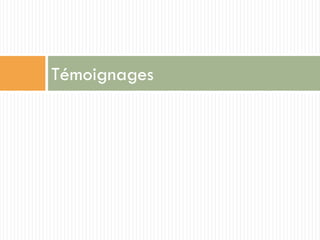

24. Témoignages

25. La télémaintenance d’imprimantes
industrielles
Impression industrielle
Fondée en 2007,
• Filiale du groupe US Dover
• Présent sur les 5 continents et
dans 130 pays
• 33 filiales et 6 centres R&D
• 50 000 clients
• Secteur d’activité : agro-
alimentaire & industrie : Coca-
Cola, Nestlé, Danone, P&G,
Unilever

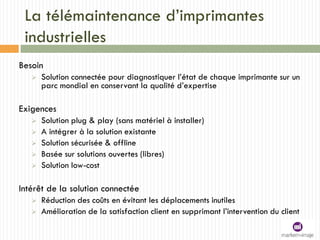

26. La télémaintenance d’imprimantes
industrielles
Besoin
 Solution connectée pour diagnostiquer l’état de chaque imprimante sur un
parc mondial en conservant la qualité d’expertise
Exigences
 Solution plug & play (sans matériel à installer)
 A intégrer à la solution existante
 Solution sécurisée & offline
 Basée sur solutions ouvertes (libres)
 Solution low-cost
Intérêt de la solution connectée
 Réduction des coûts en évitant les déplacements inutiles
 Amélioration de la satisfaction client en supprimant l’intervention du client

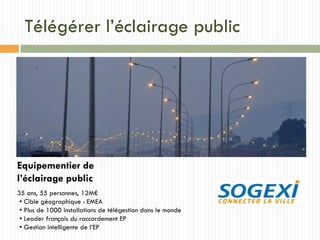

27. Télégérer l’éclairage public
Equipementier de
l’éclairage public
35 ans, 55 personnes, 12M€
• Cible géographique : EMEA
• Plus de 1000 installations de télégestion dans le monde
• Leader français du raccordement EP
• Gestion intelligente de l’EP

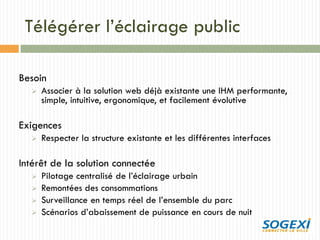

28. Télégérer l’éclairage public
Besoin
 Associer à la solution web déjà existante une IHM performante,
simple, intuitive, ergonomique, et facilement évolutive
Exigences
 Respecter la structure existante et les différentes interfaces
Intérêt de la solution connectée
 Pilotage centralisé de l’éclairage urbain
 Remontées des consommations
 Surveillance en temps réel de l’ensemble du parc
 Scénarios d’abaissement de puissance en cours de nuit

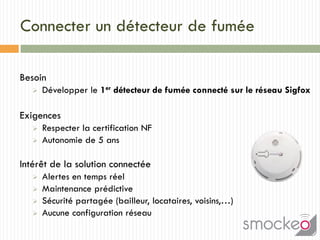

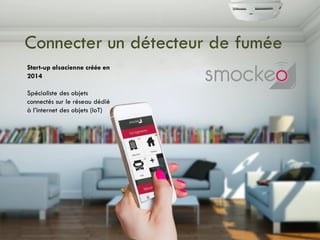

29. Connecter un détecteur de fumée
Start-up alsacienne créée en
2014
Spécialiste des objets
connectés sur le réseau dédié
à l’internet des objets (IoT)

30. Connecter un détecteur de fumée
Besoin
 Développer le 1er détecteur de fumée connecté sur le réseau Sigfox
Exigences
 Respecter la certification NF
 Autonomie de 5 ans
Intérêt de la solution connectée
 Alertes en temps réel
 Maintenance prédictive
 Sécurité partagée (bailleur, locataires, voisins,…)
 Aucune configuration réseau

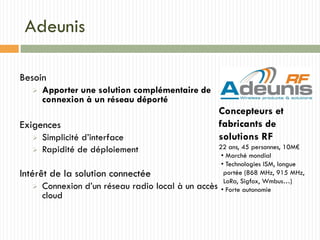

31. Adeunis
Besoin
 Apporter une solution complémentaire de
connexion à un réseau déporté
Exigences
 Simplicité d’interface
 Rapidité de déploiement
Intérêt de la solution connectée
 Connexion d’un réseau radio local à un accès
cloud
Concepteurs et
fabricants de
solutions RF
22 ans, 45 personnes, 10M€
• Marché mondial
• Technologies ISM, longue
portée (868 MHz, 915 MHz,
LoRa, Sigfox, Wmbus…)
• Forte autonomie
