Le projet porte sur la réalisation d'un système de commande de feu de carrefour par des étudiants en systèmes embarqués. Il comprend une analyse théorique des composants utilisés, comme le PIC 16F84A, ainsi qu'une section sur la mise en pratique et les techniques d'assemblage. Le document clôture par des remerciements aux personnes ayant aidé dans la réalisation du projet.

1. MINI PROJET –FEU DE CARREFOUR-
Réalisé par : Achouri maha
Ben mabrouk sabrine
1

2. Table des matières
I. Présentation du projet
II. Analyse théorique
1-Le programme de fonctionnement
2-Les composants utilisés
3-Le schéma électrique
III. Analyse pratique
1-Test et validation
2-Mise en place du circuit
3-Techniques utilisés
4-Emplacement de composants
5-Travail final
2

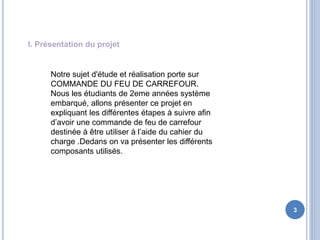

3. I. Présentation du projet
Notre sujet d'étude et réalisation porte sur
COMMANDE DU FEU DE CARREFOUR.
Nous les étudiants de 2eme années système
embarqué, allons présenter ce projet en
expliquant les différentes étapes à suivre afin
d’avoir une commande de feu de carrefour
destinée à être utiliser à l’aide du cahier du
charge .Dedans on va présenter les différents
composants utilisés.
3

4. 4

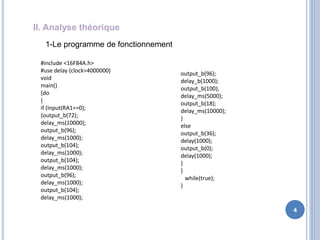

II. Analyse théorique
1-Le programme de fonctionnement
output_b(96);
delay_b(1000);
output_b(100);
delay_ms(5000);
output_b(18);
delay_ms(10000);
}
else
output_b(36);
delay(1000);
output_b(0);
delay(1000);
}
}
while(true);
}
#include <16F84A.h>
#use delay (clock=4000000)
void
main()
{do
{
if (Input(RA1==0);
{output_b(72);
delay_ms(10000);
output_b(96);
delay_ms(1000);
output_b(104);
delay_ms(1000);
output_b(104);
delay_ms(1000);
output_b(96);
delay_ms(1000);
output_b(104);
delay_ms(1000);

5. 5

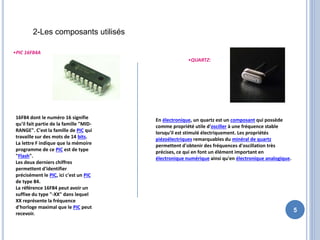

2-Les composants utilisés
•PIC 16F84A
16F84 dont le numéro 16 signifie
qu'il fait partie de la famille "MID-
RANGE". C'est la famille de PIC qui
travaille sur des mots de 14 bits.
La lettre F indique que la mémoire
programme de ce PIC est de type
"Flash".
Les deux derniers chiffres
permettent d'identifier
précisément le PIC, ici c'est un PIC
de type 84.
La référence 16F84 peut avoir un
suffixe du type "-XX" dans lequel
XX représente la fréquence
d'horloge maximal que le PIC peut
recevoir.
•QUARTZ:
En électronique, un quartz est un composant qui possède
comme propriété utile d'osciller à une fréquence stable
lorsqu'il est stimulé électriquement. Les propriétés
piézoélectriques remarquables du minéral de quartz
permettent d'obtenir des fréquences d'oscillation très
précises, ce qui en font un élément important en
électronique numérique ainsi qu'en électronique analogique.

6. 6

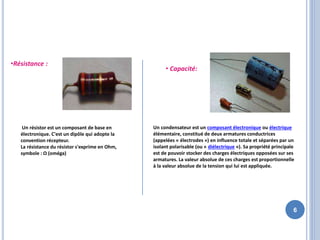

•Résistance :
Un résistor est un composant de base en
électronique. C'est un dipôle qui adopte la
convention récepteur.
La résistance du résistor s'exprime en Ohm,
symbole : Ω (oméga)
• Capacité:
Un condensateur est un composant électronique ou électrique
élémentaire, constitué de deux armatures conductrices
(appelées « électrodes ») en influence totale et séparées par un
isolant polarisable (ou « diélectrique »). Sa propriété principale
est de pouvoir stocker des charges électriques opposées sur ses
armatures. La valeur absolue de ces charges est proportionnelle
à la valeur absolue de la tension qui lui est appliquée.

7. 7
•Switcher ou interrupteur:
Un interrupteur (dérivé de rupture) est un
dispositif ou organe, physique ou virtuel,
permettant d'interrompre ou d'autoriser le
passage d'un flux. Il ne faut pas confondre
l'interrupteur qui permet d'éteindre ou
d'allumer un appareil, et le commutateur
qui permet de choisir entre plusieurs états
actifs d'un appareil.
• diode_led:
Une diode électroluminescente (DEL), (en anglais : Light-
Emitting Diode, LED), est un composant opto-
électronique capable d’émettre de la lumière lorsqu’il
est parcouru par un courant électrique. Une diode
électroluminescente ne laisse passer le courant
électrique que dans un seul sens (le sens passant,
comme une diode classique, l'inverse étant le sens
bloquant) et produit un rayonnement monochromatique
ou polychromatique non cohérent à partir de la
conversion d’énergie électrique lorsqu'un courant la
traverse

8. 8

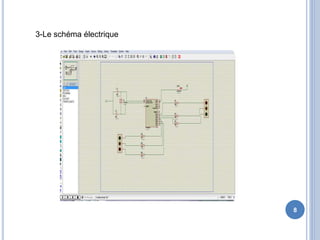

3-Le schéma électrique

9. 9

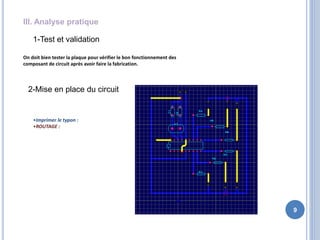

III. Analyse pratique
On doit bien tester la plaque pour vérifier le bon fonctionnement des
composant de circuit après avoir faire la fabrication.
1-Test et validation
2-Mise en place du circuit
•Imprimer le typon :
•ROUTAGE :

10. 10

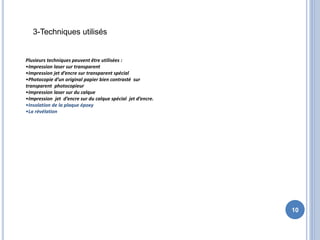

Plusieurs techniques peuvent être utilisées :
•Impression laser sur transparent
•Impression jet d’encre sur transparent spécial
•Photocopie d’un original papier bien contrasté sur
transparent photocopieur
•Impression laser sur du calque
•Impression jet d’encre sur du calque spécial jet d’encre.
•Insolation de la plaque époxy
•La révélation
3-Techniques utilisés

11. 11

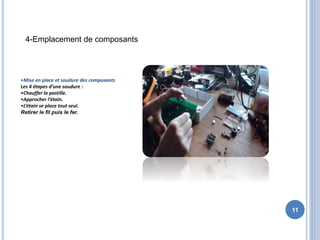

4-Emplacement de composants
•Mise en place et soudure des composants
Les 4 étapes d’une soudure :
•Chauffer la pastille.
•Approcher l’étain.
•L’étain se place tout seul.
Retirer le fil puis le fer.

12. 12

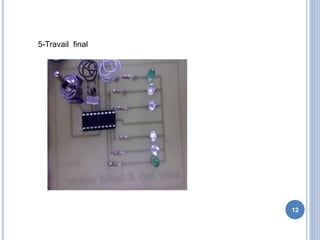

5-Travail final

13. 13
REMERCIEMENT
Nous remercions tous qui nous ont aidés à
realiser ce mini-projet un remerciement
special à M.Bouchuicha Dhaou et M.
Samir
