1. Afficheur 7 segments mini projet
Encadrée par: M.Dhaou bouchouicha Presenté par:
Achouri maha
ben mabrouk sabrine

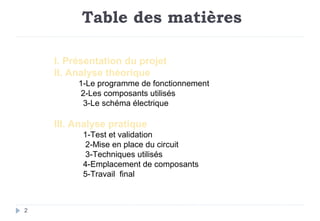

2. Table des matières
2
I. Présentation du projet
II. Analyse théorique
1-Le programme de fonctionnement
2-Les composants utilisés
3-Le schéma électrique
III. Analyse pratique
1-Test et validation
2-Mise en place du circuit
3-Techniques utilisés
4-Emplacement de composants
5-Travail final

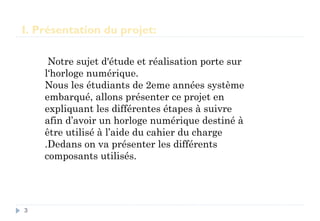

3. I. Présentation du projet:
Notre sujet d'étude et réalisation porte sur
l‘horloge numérique.
Nous les étudiants de 2eme années système
embarqué, allons présenter ce projet en
expliquant les différentes étapes à suivre
afin d’avoir un horloge numérique destiné à
être utilisé à l’aide du cahier du charge
.Dedans on va présenter les différents
composants utilisés.
3

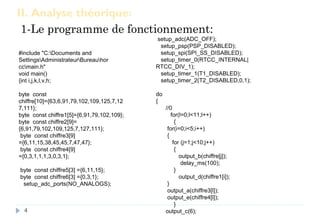

4. II. Analyse théorique:
1-Le programme de fonctionnement:
4
#include "C:Documents and
SettingsAdministrateurBureauhor
ccmain.h"
void main()
{int i,j,k,l,v,h;
byte const
chiffre[10]={63,6,91,79,102,109,125,7,12
7,111};
byte const chiffre1[5]={6,91,79,102,109};
byte const chiffre2[9]=
{6,91,79,102,109,125,7,127,111};
byte const chiffre3[9]
={6,11,15,38,45,45,7,47,47};
byte const chiffre4[9]
={0,3,1,1,1,3,0,3,1};
byte const chiffre5[3] ={6,11,15};
byte const chiffre6[3] ={0,3,1};
setup_adc_ports(NO_ANALOGS);
setup_adc(ADC_OFF);
setup_psp(PSP_DISABLED);
setup_spi(SPI_SS_DISABLED);
setup_timer_0(RTCC_INTERNAL|
RTCC_DIV_1);
setup_timer_1(T1_DISABLED);
setup_timer_2(T2_DISABLED,0,1);
do
{
//0
for(l=0;l<11;l++)
{
for(i=0;i<5;i++)
{
for (j=1;j<10;j++)
{
output_b(chiffre[j]);
delay_ms(100);
}
output_d(chiffre1[i]);
}
output_a(chiffre3[l]);
output_e(chiffre4[l]);
}
output_c(6);

5. 5
//1
for(l=0;l<11;l++)
{
for(i=0;i<5;i++)
{
for (j=0;j<9;j++)
{
output_b(chiffre[j]);
delay_ms(100);
}
output_d(chiffre1[i]);
}
output_a(chiffre3[l]);
output_e(chiffre4[l]);
}
output_c(91);
//2
for(h=0;h<3;h++)
{
for(i=0;i<5;i++)
{
for (j=0;j<9;j++)
{
output_b(chiffre[j]);
delay_ms(100);
}
output_d(chiffre1[i]);
}
output_a(chiffre5[h]);
output_e(chiffre6[h]);
}
}
while(true);
// TODO: USER CODE!!
}

6. 2-Les composants utilisés:
Les afficheurs 7 segments sont un
type d'afficheur très présent sur
les calculatrices et les montres à
affichage numérique : les
caractères (des chiffres, bien que
quelques lettres soient utilisées
pour l'affichage hexadécimal)
s'écrivent en allumant ou en
éteignant des segments, au
nombre de sept. Quand les 7
segments sont allumés, on obtient
le chiffre 8.
6
Afficheur de sept segments :
Un interrupteur (dérivé de rupture) est un
dispositif ou organe, physique ou virtuel,
permettant d'interrompre ou d'autoriser le
passage d'un flux. Il ne faut pas confondre
l'interrupteur qui permet d'éteindre ou
d'allumer un appareil, et le commutateur
qui permet de choisir entre plusieurs états
actifs d'un appareil.
•Switcher ou interrupteur:

7. 7
7
2-Les composants utilisés
•PIC 16F877
16F877 est le nom d'un microcontrôleur Microchip
de la famille PIC 16Fxxx.
Le numéro 16 signifie qu'il fait partie de la famille
"MID-RANGE". C'est un microcontrôleur de la famille
8 bits1
. Cela veut dire que l'ALU (Arithmetic and
Logique Unit ou Unit Arithmétique et Logique en
français) traite naturellement des mots de 8 bits
maximum.
La lettre F indique que la mémoire programme de ce
PIC est de type "Flash". Chaque ligne de mémoire
est un mot de 14 bits.
Les trois derniers chiffres permettent d'identifier
précisément le PIC, ici c'est un PIC de type 877.
La référence 16F877 peut avoir un suffixe du type "-
XX" dans lequel XX représente la fréquence
d'horloge maximale que le PIC peut recevoir.
•QUARTZ:
En électronique, un quartz est un composant qui possède
comme propriété utile d'osciller à une fréquence stable
lorsqu'il est stimulé électriquement. Les propriétés
piézoélectriques remarquables du minéral de quartz
permettent d'obtenir des fréquences d'oscillation très
précises, ce qui en font un élément important en
électronique numérique ainsi qu'en électronique analogique.

8. 8
8

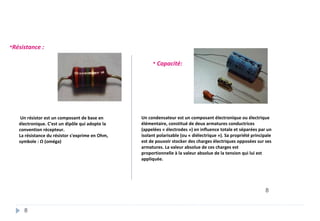

•Résistance :
Un résistor est un composant de base en
électronique. C'est un dipôle qui adopte la
convention récepteur.
La résistance du résistor s'exprime en Ohm,
symbole : Ω (oméga)
• Capacité:
Un condensateur est un composant électronique ou électrique
élémentaire, constitué de deux armatures conductrices
(appelées « électrodes ») en influence totale et séparées par un
isolant polarisable (ou « diélectrique »). Sa propriété principale
est de pouvoir stocker des charges électriques opposées sur ses
armatures. La valeur absolue de ces charges est
proportionnelle à la valeur absolue de la tension qui lui est
appliquée.

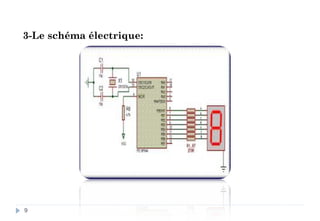

9. 3-Le schéma électrique:
9

10. 10
10

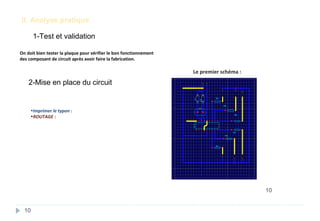

II. Analyse pratique
On doit bien tester la plaque pour vérifier le bon fonctionnement
des composant de circuit après avoir faire la fabrication.
1-Test et validation
2-Mise en place du circuit
•Imprimer le typon :
•ROUTAGE :
Le premier schéma :

11. 11
11

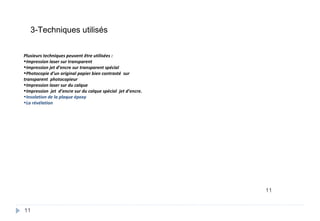

Plusieurs techniques peuvent être utilisées :
•Impression laser sur transparent
•Impression jet d’encre sur transparent spécial
•Photocopie d’un original papier bien contrasté sur
transparent photocopieur
•Impression laser sur du calque
•Impression jet d’encre sur du calque spécial jet d’encre.
•Insolation de la plaque époxy
•La révélation
3-Techniques utilisés

12. 12
12
4-Emplacement de composants
•Mise en place et soudure des composants
Les 4 étapes d’une soudure :
•Chauffer la pastille.
•Approcher l’étain.
•L’étain se place tout seul.
Retirer le fil puis le fer.

13. 13

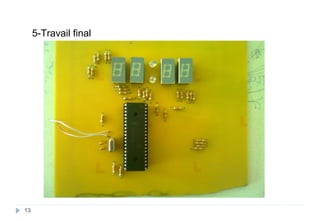

5-Travail final

14. Remerciement spécial
Nous vraiment remercions tous qui nous ont aidé à realiser ce mini-
projet un remerciement special à M.Bouchuicha Dhaou et M. Samir
