Synthèse de composants :
Composants logiques reconfigurables
Module d’Electronique Numérique
www.geii.eu 2
Composants programmables …
Pour un projet de nature évolutive,
vous avez besoin :
 de portes logiques,
 de mémoire,
 de buffers 3 états,
 d’additionneurs,
compteurs, multiplicateurs …
Tout cela par milliers !
Doit-on utiliser 1000 composants discrets ?
 Non : mise au point ? Fiabilité ? Création d’un PCB ?
Faut-il fabriquer un composant spécialisé ASIC pour
quelques exemplaires seulement ?
 Non : c’est coûteux et long.
2
AND2
inst
AND2
inst1
OR3
inst2
ALT_IOBUF
inst3
CLRN
D
PRN
Q
DFF
inst4
address[]
outclock
memenab
inclock
w e
outenab
dio[]
LPM_RAM_IO
inst5
LPM_ADDRESS_CONTROL
LPM_FILE
LPM_INDATA
LPM_NUMWORDS
LPM_OUTDATA "UNREGISTERED"
LPM_WIDTH
LPM_WIDTHAD
Parameter Value
www.geii.eu 3
Classification des composants logiques
 ASIC : Application Specific Integrated Circuit
 SPLD : Simple Programmable Logic Device
 PAL : Programmable Array Logic
 CPLD : Complex Programmable Logic Device
 FPGA : Field Programmable Gate Array
 Psoc : Programmable System on a Chip
3
(source Dataquest)
Logic
Standard Logic ASIC
Programmable
Logic Arrays
Devices
ASIC Full Custom
SPLD CPLD FPGA PSoC
www.geii.eu 4

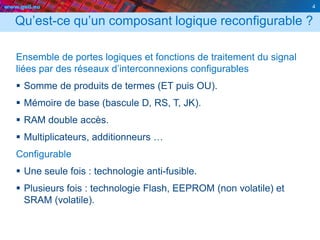

Qu’est-ce qu’un composant logique reconfigurable ?
Ensemble de portes logiques et fonctions de traitement du signal
liées par des réseaux d’interconnexions configurables
 Somme de produits de termes (ET puis OU).
 Mémoire de base (bascule D, RS, T, JK).
 RAM double accès.
 Multiplicateurs, additionneurs …
Configurable
 Une seule fois : technologie anti-fusible.
 Plusieurs fois : technologie Flash, EEPROM (non volatile) et
SRAM (volatile).
4
www.geii.eu 5
A quoi ça sert ?
Au traitement rapide en général
 Développement de cœur de processeur spécifique.
 Traitement numérique du signal (analyse HF, filtrage, détection …).
 Logique de systèmes de communication et datacenter.
 Instrumentation de test totalement reconfigurable (avec Labview par exemple).
 Imagerie médicale.
 Système de contrôle d’énergie grâce aux fonctionnalités DSP incluent dans les
FPGA (exemples : onduleur, variateur).
Au remplacement d’ASIC (Full Custom) numériques dans certains cas
 Petites et moyennes séries.
 Fortes contraintes de Time To Market.
 Besoins en structures évolutives.
A la mise au point fonctionnelle d’ASIC (full custom)
 Des sociétés comme ONSEMI peuvent fabriquer un ASIC à partir d’un projet exploitant
un FPGA
5
www.geii.eu 6
Différentes architectures
Faible nombre de portes logiques (composants appartenant à
l’histoire …).
 PAL (Programmable Array Logic).
 GAL (Generic Array Logic).
Nombre élevé de portes logiques
 CPLD (Complex Programmable Logic Device)
 Des centaines de milliers de portes en équivalence.
 FPGA (Field Programmable Gate Array)
 Plusieurs dizaines de millions de portes (équivalence).
 Intégration d’un processeur simple ou multi-coeurs (ARM
en général).
 PSoC (Programmable System on Chip)
 Bloc logique configurable.
 Intégration d’un microcontrôleur (8051 au Cortex M3) avec
ses périphériques.
 Bloc analogique reconfigurable (ADC, DAC, AOp …).
6
CPLD
FPGA
www.geii.eu 7

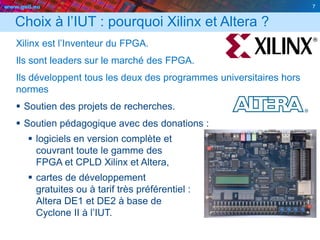

Choix à l’IUT : pourquoi Xilinx et Altera ?
Xilinx est l’Inventeur du FPGA.
Ils sont leaders sur le marché des FPGA.
Ils développent tous les deux des programmes universitaires hors
normes
 Soutien des projets de recherches.
 Soutien pédagogique avec des donations :
 logiciels en version complète et
couvrant toute le gamme des
FPGA et CPLD Xilinx et Altera,
 cartes de développement
gratuites ou à tarif très préférentiel :
Altera DE1 et DE2 à base de
Cyclone II à l’IUT.
7
FPGA : Famille Cyclone II Altera
Module d’Electronique Numérique
www.geii.eu 9
Famille Cyclone II
Caractéristiques principales
 Gravure en 90 nm.
 Architecture haute densité avec entre 4608
et
68416 LE (Eléments logiques).
 Jusqu’à 1.1 Mbits de RAM (M4K Blocks)
 Largeur de bus de données configurable (x1, x2, x4, x8, x16, x32 et x36).
 Véritable mode double accès.
 Vitesse de fonctionnement pouvant atteindre 260 MHz.
 Jusqu’à 150 Multiplicateurs 18x18 embarqués (Embedded Multipliers).
 Entrée/Sorties avancées (IOEs)
 Différentielles (LVDS, LVPECL …).
 Simples (3.3v, 2.5v, 1.8v et 1.5v LVCMOS, 3.3v, 2.5v et 1.8v LVTTL …).
 PCI et PCI Express.
 Configuration
 Mode rapide pour une configuration en moins de 100 ms.
 Mode série ou JTAG.
 Possible avec des mémoires de configuration série à bas coût.
9
www.geii.eu 10

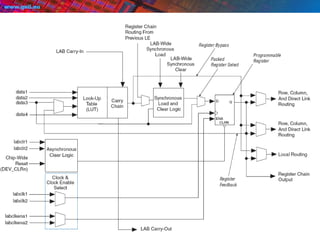

Elément logique (LE : Logic Element)
Le plus petit élément de logique dans le Cyclone II
 LUT (Look up table) à 4 entrées permettant le calcul de n’importe quelle fonction de 4 entrées.
 1 registre de sortie programmable.
 Les LE sont regroupés par 16 dans des LAB (Logic Array Bloc).
 1 entrée de retenue dédiée (Carry Chain) provenant du LE précédent dans le même LAB.
 1 signal de Carry de sortie destiné au LE suivant dans le même LAB.
L’EP2C35 de la carte DE2 (travaux pratiques)
en contient un peu plus de 33 000.
10
www.geii.eu
11
www.geii.eu 12
Bloc de Réseaux logiques (LAB)
Le LAB, c’est :
 16 Eléments Logiques (LE).
 Des signaux dédiés pour optimiser les calculs
entre LE (signal de carry par exemple).
 Un réseau d’interconnexion local pour la communication
entre LE du même LAB.
 Un accès direct aux éléments adjacents du LAB
dans la structure du FPGA :
 un autre LAB,
 un bloc mémoire pour les LAB adjacents aux zones
mémoires,
 un signal d’horloge d’une PLL,
 un multiplier
 un IOE (Elément d’entrée/sortie)).
 Un accès aux réseaux d’interconnexions lignes/colonnes
pour atteindre n’importe quel point du composant.
12
www.geii.eu 13

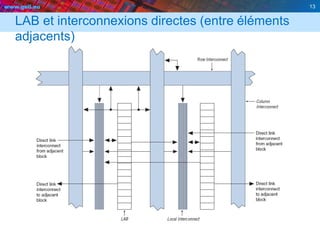

LAB et interconnexions directes (entre éléments
adjacents)
13
www.geii.eu 14
Interconnexions longues distances
En lignes, pour optimiser les temps de propagation de 4 LABs en 4 LABs
(existe aussi de 24 en 24 LABs).
En colonnes, pour optimiser les temps de liaison de 4 en 4 LABs (existe
également de 16 en 16 LABs).
14
www.geii.eu 15
Réseau Global d’Horloges - PLL
But :
 Permettre une distribution optimale des signaux d’horloge avec un temps de
propagation le plus constant possible.
 Autoriser l’emploi d’une horloge externe de basse fréquence (simplification de la
conception du PCB).
 Etre capable de disposer de sources d’horloges diverses à partir d’une horloge
unique (par multiplication et division de fréquence, signaux en quadrature …).
15
Dans les Cyclone II
 4 PLL pour multiplier ou diviser
les fréquences d’horloge
entrantes, les retarder ...
 Jusqu’à 16 lignes d’horloges en
interne
 Gestion jusqu’à la fréquence
maximale de 402.5 MHz
www.geii.eu 16
Standards d’entrées/sorties
LVTTL et LVCMOS
 Interfaçage avec des circuits logiques
d’usages généraux, fonctionnant à des
fréquences en deçà de 100MHz.
SSTL
 Standard mis en place pour la
mémoire SDRAM DDR.
LVDS (Low Voltage Differential Signaling)
 Signaux différentiels pour des communications à fort
débit et faible EMI (émissions électromagnétiques).
LVPECL (Low Voltage Positive Emitter Coupled
Logic)
 Signaux différentiels à haute immunité au bruit utilisés
en vidéo, télécom, distribution d’horloge.
PCI et PCI Express
 Bus locaux des PC utilisés pour la connexion de carte
d’extension (vidéo …). 16
www.geii.eu 17

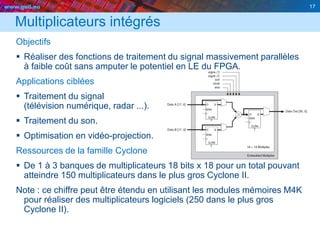

Multiplicateurs intégrés
Objectifs
 Réaliser des fonctions de traitement du signal massivement parallèles
à faible coût sans amputer le potentiel en LE du FPGA.
Applications ciblées
 Traitement du signal
(télévision numérique, radar ...).
 Traitement du son.
 Optimisation en vidéo-projection.
Ressources de la famille Cyclone
 De 1 à 3 banques de multiplicateurs 18 bits x 18 pour un total pouvant
atteindre 150 multiplicateurs dans le plus gros Cyclone II.
Note : ce chiffre peut être étendu en utilisant les modules mémoires M4K
pour réaliser des multiplicateurs logiciels (250 dans le plus gros
Cyclone II).
17
www.geii.eu 18

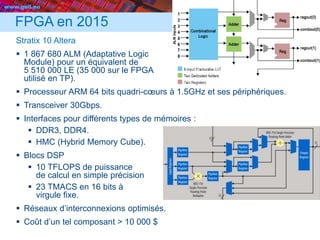

FPGA en 2015
Stratix 10 Altera
 1 867 680 ALM (Adaptative Logic
Module) pour un équivalent de
5 510 000 LE (35 000 sur le FPGA
utilisé en TP).
 Processeur ARM 64 bits quadri-cœurs à 1.5GHz et ses périphériques.
 Transceiver 30Gbps.
 Interfaces pour différents types de mémoires :
 DDR3, DDR4.
 HMC (Hybrid Memory Cube).
 Blocs DSP
 10 TFLOPS de puissance
de calcul en simple précision
 23 TMACS en 16 bits à
virgule fixe.
 Réseaux d’interconnexions optimisés.
 Coût d’un tel composant > 10 000 $
18
Synthèse de composants :
Moyens utilisés – Approche hiérarchique
Module d’Electronique Numérique
www.geii.eu 20
Les moyens utilisés à l’IUT
Le système de développement Quartus II Web Edition
 Outil de référence autorisant un développement de A à Z.
 Pour nous, pas de différence notable avec la version complète.
 Téléchargeable gratuitement sur internet pour les utilisateurs
enregistrés sur le site www.altera.com .
Simulateur externe ModelSim-Altera Web Edition
 Complète et remplace avantageusement le simulateur intégré
de Quartus II.
 Capable de simuler au niveau du code source (ce que ne fait
pas Quartus II).
 Gratuit
Carte de développement DE2
20
www.geii.eu 21
La carte DE2
Elle est constituée
 d’un FPGA Cyclone II EP2C35 (35000 LEs).
 De mémoire Flash et SDRAM.
 De divers périphériques :
 Nombreux afficheurs et leds.
 Interrupteurs et boutons poussoirs.
 CODEC audio, décodeur vidéo,
encodeur vidéoPorts USB,
souris série, Ethernet.
 D’un port de programmation
et de debug JTAG.
www.geii.eu 22

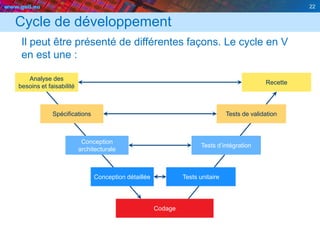

Cycle de développement
Il peut être présenté de différentes façons. Le cycle en V
en est une :
22
Analyse des
besoins et faisabilité
Recette
Spécifications
Conception
architecturale
Conception détaillée
Codage
Tests de validation
Tests d’intégration
Tests unitaire
www.geii.eu 23
Cycle de développement
Le cas du cycle de développement avec le logiciel Quartus II
d’Altera
23
www.geii.eu 24

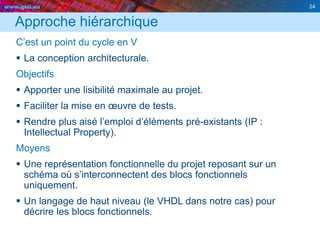

Approche hiérarchique
C’est un point du cycle en V
 La conception architecturale.
Objectifs
 Apporter une lisibilité maximale au projet.
 Faciliter la mise en œuvre de tests.
 Rendre plus aisé l’emploi d’éléments pré-existants (IP :
Intellectual Property).
Moyens
 Une représentation fonctionnelle du projet reposant sur un
schéma où s’interconnectent des blocs fonctionnels
uniquement.
 Un langage de haut niveau (le VHDL dans notre cas) pour
décrire les blocs fonctionnels.
24
www.geii.eu 25
Exemple : compteur de secondes
Enjeu
 Compter les secondes de 0 à 9 sur un unique afficheur 7 segments à partir
d’une horloge à 50 MHz.
Découpage fonctionnel proposé
 Construire un signal de 1 Hz à partir du signal d’horloge à 50 MHz.
 Compter les secondes avec un compteur BCD 4 bits synchrones.
Schéma fonctionnel résultant dessiné sous Quartus II
25
PIN_N2
VCC
clk_50MHz INPUT
PIN_V2
VCC
reset INPUT
VCC
clk_1hz INPUT
PIN_AE23
ledOUTPUT
PIN_AF10
segment_aOUTPUT
PIN_AB12
segment_bOUTPUT
PIN_AC12
segment_cOUTPUT
PIN_AD11
segment_dOUTPUT
PIN_AE11
segment_eOUTPUT
PIN_V14
segment_fOUTPUT
PIN_V13
segment_gOUTPUT
bcd[3..0]OUTPUT
clk_50MHz
reset
clk_1hz
clk_1hz
inst
reset
clk_1hz
bcd[3..0]
compteur_bcd
inst1
bcd[3..0] a
b
c
d
e
f
g
dec_bcd_7_seg
inst2
bcd[3..0]
clk_1hz
www.geii.eu 26
Exemple : compteur de secondes
Description des blocs fonctionnels
 En langage VHDL (Very high speed Hardware Description Language).
 Ou à partir de macro-fonctions pré-existantes dans le logiciel Quartus
II.
Tests
 Par la simulation fonctionnelle ou temporelle :
 de chaque bloc fonctionnel pour commencer,
 de l’ensemble du projet hiérarchique pour une validation finale
lorsqu’elle est possible.
Note : inutile de tenter des simulations durant une seconde avec une
horloge d’entrée à 50 MHz.
 En utilisant une cible et des outils d’introspection :
 la carte DE 2 dans notre cas,
 outil SignalTap II debugging.
26
Modèle Powerpoint utilisé par les présentations Intel
www.geii.eu 28
…
Il y a 30 ans, il y aurait eu deux possibilités :
 Mettre le projet à la corbeille par faute de moyen.
 Etre militaire ou impliqué dans la conquête spatiale et se lancer
dans un développement mettant en jeu des racks de cartes de
blocs fonctionnels surchargées de composants.
Aujourd’hui :
 On fera le choix :
 de composants logiques reconfigurables de types CPLD ou
FPGA pour des applications purement numériques,
 de circuits mixtes de type PSoC pour les applications
oeuvrant dans les domaines analogiques et numériques.
28

Contenu connexe

Tendances

Conception avec pic
Conception avec pic Conception avec pic
Conception avec pic
nawzat

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable
morin moli

Pic 16f877 ..
Pic 16f877 ..Pic 16f877 ..
Pic 16f877 ..
sunprass

Conception d'un objet électronique : boitier pour QCM
Conception d'un objet électronique : boitier pour QCMConception d'un objet électronique : boitier pour QCM
Conception d'un objet électronique : boitier pour QCM
Peronnin Eric

Cours Système Embarqué et Système d'exploitation mobile.pdf
Cours Système Embarqué et Système d'exploitation mobile.pdfCours Système Embarqué et Système d'exploitation mobile.pdf
Cours Système Embarqué et Système d'exploitation mobile.pdf
WahideArabe

Microcontrôleur
MicrocontrôleurMicrocontrôleur
Microcontrôleur
Peronnin Eric

Cours capteur final
Cours capteur finalCours capteur final
Cours capteur final
Abdellah Zahidi

Chapitre i rappel sur l'algèbre de boole
Chapitre i rappel sur l'algèbre de boole Chapitre i rappel sur l'algèbre de boole
Chapitre i rappel sur l'algèbre de boole
Sana Aroussi

Présentation FPGA
Présentation FPGAPrésentation FPGA
Présentation FPGA
Yann Sionneau

Circuits-programmables.pdf
Circuits-programmables.pdfCircuits-programmables.pdf
Circuits-programmables.pdf
HouBou3

Linux et les systèmes embarqués
Linux et les systèmes embarquésLinux et les systèmes embarqués
Linux et les systèmes embarqués
Stéphane Legrand

STM32 F4 (PWM,SPI And ADC Test Examples)
STM32 F4 (PWM,SPI And ADC Test Examples)STM32 F4 (PWM,SPI And ADC Test Examples)
STM32 F4 (PWM,SPI And ADC Test Examples)
Aymen Lachkhem

Processeur FPGA
Processeur FPGAProcesseur FPGA
Processeur FPGA
Hassan KIBOU

2 signaux et systèmes slideshare
2 signaux et systèmes slideshare2 signaux et systèmes slideshare
2 signaux et systèmes slideshare
Kheddioui

Le microprocesseur
Le microprocesseurLe microprocesseur
Le microprocesseur
ISIG

Programmation de systèmes embarqués : Introduction aux systèmes embarqués
Programmation de systèmes embarqués : Introduction aux systèmes embarquésProgrammation de systèmes embarqués : Introduction aux systèmes embarqués
Programmation de systèmes embarqués : Introduction aux systèmes embarqués
ECAM Brussels Engineering School

31886426 simulation-des-correcteurs-pid(1)
31886426 simulation-des-correcteurs-pid(1)31886426 simulation-des-correcteurs-pid(1)
31886426 simulation-des-correcteurs-pid(1)
Mayssa Rjaibia

TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire
bilal001


Tendances (20)

Conception avec pic
Conception avec pic Conception avec pic
Conception avec pic

Microcontroleurs
MicrocontroleursMicrocontroleurs
Microcontroleurs

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable

Pic 16f877 ..
Pic 16f877 ..Pic 16f877 ..
Pic 16f877 ..

Conception d'un objet électronique : boitier pour QCM
Conception d'un objet électronique : boitier pour QCMConception d'un objet électronique : boitier pour QCM
Conception d'un objet électronique : boitier pour QCM

Cours Système Embarqué et Système d'exploitation mobile.pdf
Cours Système Embarqué et Système d'exploitation mobile.pdfCours Système Embarqué et Système d'exploitation mobile.pdf
Cours Système Embarqué et Système d'exploitation mobile.pdf

Microcontrôleur
MicrocontrôleurMicrocontrôleur
Microcontrôleur

Cours capteur final
Cours capteur finalCours capteur final
Cours capteur final

Chapitre i rappel sur l'algèbre de boole
Chapitre i rappel sur l'algèbre de boole Chapitre i rappel sur l'algèbre de boole
Chapitre i rappel sur l'algèbre de boole

Présentation FPGA
Présentation FPGAPrésentation FPGA
Présentation FPGA

Circuits-programmables.pdf
Circuits-programmables.pdfCircuits-programmables.pdf
Circuits-programmables.pdf

Linux et les systèmes embarqués
Linux et les systèmes embarquésLinux et les systèmes embarqués
Linux et les systèmes embarqués

STM32 F4 (PWM,SPI And ADC Test Examples)
STM32 F4 (PWM,SPI And ADC Test Examples)STM32 F4 (PWM,SPI And ADC Test Examples)
STM32 F4 (PWM,SPI And ADC Test Examples)

Processeur FPGA
Processeur FPGAProcesseur FPGA
Processeur FPGA

2 signaux et systèmes slideshare
2 signaux et systèmes slideshare2 signaux et systèmes slideshare
2 signaux et systèmes slideshare

Le microprocesseur
Le microprocesseurLe microprocesseur
Le microprocesseur

Programmation de systèmes embarqués : Introduction aux systèmes embarqués
Programmation de systèmes embarqués : Introduction aux systèmes embarquésProgrammation de systèmes embarqués : Introduction aux systèmes embarqués
Programmation de systèmes embarqués : Introduction aux systèmes embarqués

31886426 simulation-des-correcteurs-pid(1)
31886426 simulation-des-correcteurs-pid(1)31886426 simulation-des-correcteurs-pid(1)
31886426 simulation-des-correcteurs-pid(1)

TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire

3cmoscours
3cmoscours3cmoscours
3cmoscours


En vedette

Design options for digital systems
Design options for digital systemsDesign options for digital systems
Design options for digital systems
dennis gookyi

Fpga 03-cpld-and-fpga
Fpga 03-cpld-and-fpgaFpga 03-cpld-and-fpga
Fpga 03-cpld-and-fpga
Malik Tauqir Hasan

Dipôles
DipôlesDipôles
Dipôles
Peronnin Eric

Chap02 fsm-mpssr-ht
Chap02 fsm-mpssr-htChap02 fsm-mpssr-ht
Chap02 fsm-mpssr-ht
infcom

Transmittance complexe - Fonction de transfert
Transmittance complexe - Fonction de transfertTransmittance complexe - Fonction de transfert
Transmittance complexe - Fonction de transfert
Peronnin Eric

VHDL/FPGA
VHDL/FPGA VHDL/FPGA
VHDL/FPGA
04amine

Quadripôles
QuadripôlesQuadripôles
Quadripôles
Peronnin Eric

Examen final d'électronique - Mars 2016
Examen final d'électronique - Mars 2016Examen final d'électronique - Mars 2016
Examen final d'électronique - Mars 2016
Peronnin Eric

PLD's
PLD'sPLD's
PLD's
anishgoel

Réalisation d'un Thermomètre électronique - Présentation enfants
Réalisation d'un Thermomètre électronique -  Présentation enfantsRéalisation d'un Thermomètre électronique -  Présentation enfants
Réalisation d'un Thermomètre électronique - Présentation enfants
Peronnin Eric

Diodes
DiodesDiodes
Langage vhdl
Langage vhdlLangage vhdl
Langage vhdl
Peronnin Eric

Notions de semi conducteur
Notions de semi conducteurNotions de semi conducteur
Notions de semi conducteur
Peronnin Eric

Codage de l'information
Codage de l'informationCodage de l'information
Codage de l'information
Peronnin Eric

Opérateurs logiques – Systèmes combinatoires et séquentiels
Opérateurs logiques – Systèmes combinatoires et séquentielsOpérateurs logiques – Systèmes combinatoires et séquentiels
Opérateurs logiques – Systèmes combinatoires et séquentiels
Peronnin Eric

Transistors
TransistorsTransistors
Transistors
Peronnin Eric

Relais bluetooth - Balance connectée
Relais bluetooth - Balance connectéeRelais bluetooth - Balance connectée
Relais bluetooth - Balance connectée
Peronnin Eric

PLDs
PLDsPLDs
FPGA
FPGAFPGA

En vedette (20)

Design options for digital systems
Design options for digital systemsDesign options for digital systems
Design options for digital systems

Fpga 03-cpld-and-fpga
Fpga 03-cpld-and-fpgaFpga 03-cpld-and-fpga
Fpga 03-cpld-and-fpga

Dipôles
DipôlesDipôles
Dipôles

Chap02 fsm-mpssr-ht
Chap02 fsm-mpssr-htChap02 fsm-mpssr-ht
Chap02 fsm-mpssr-ht

Tutorial xilinx 9.1i
Tutorial xilinx 9.1i Tutorial xilinx 9.1i
Tutorial xilinx 9.1i

Transmittance complexe - Fonction de transfert
Transmittance complexe - Fonction de transfertTransmittance complexe - Fonction de transfert
Transmittance complexe - Fonction de transfert

VHDL/FPGA
VHDL/FPGA VHDL/FPGA
VHDL/FPGA

Quadripôles
QuadripôlesQuadripôles
Quadripôles

Examen final d'électronique - Mars 2016
Examen final d'électronique - Mars 2016Examen final d'électronique - Mars 2016
Examen final d'électronique - Mars 2016

PLD's
PLD'sPLD's
PLD's

Réalisation d'un Thermomètre électronique - Présentation enfants
Réalisation d'un Thermomètre électronique -  Présentation enfantsRéalisation d'un Thermomètre électronique -  Présentation enfants
Réalisation d'un Thermomètre électronique - Présentation enfants

Diodes
DiodesDiodes
Diodes

Langage vhdl
Langage vhdlLangage vhdl
Langage vhdl

Notions de semi conducteur
Notions de semi conducteurNotions de semi conducteur
Notions de semi conducteur

Codage de l'information
Codage de l'informationCodage de l'information
Codage de l'information

Opérateurs logiques – Systèmes combinatoires et séquentiels
Opérateurs logiques – Systèmes combinatoires et séquentielsOpérateurs logiques – Systèmes combinatoires et séquentiels
Opérateurs logiques – Systèmes combinatoires et séquentiels

Transistors
TransistorsTransistors
Transistors

Relais bluetooth - Balance connectée
Relais bluetooth - Balance connectéeRelais bluetooth - Balance connectée
Relais bluetooth - Balance connectée

PLDs
PLDsPLDs
PLDs

FPGA
FPGAFPGA
FPGA


Similaire à Composants reconfigurables

Architecture et programmation des circuits CPLD et des FPGA
Architecture et programmation des circuits CPLD et des FPGAArchitecture et programmation des circuits CPLD et des FPGA
Architecture et programmation des circuits CPLD et des FPGA
Chiheb Ouaghlani

Fpga handout
Fpga handoutFpga handout
Fpga handout
assnad

COURS VHDL PROGRAMMATION ET _ETAPES pour comprendre
COURS VHDL   PROGRAMMATION ET _ETAPES pour comprendreCOURS VHDL   PROGRAMMATION ET _ETAPES pour comprendre
COURS VHDL PROGRAMMATION ET _ETAPES pour comprendre
MariamHafsa

Architecture des FPGAs.pdf
Architecture des FPGAs.pdfArchitecture des FPGAs.pdf
Architecture des FPGAs.pdf
MENNANIZinedine

FDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD
FDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDFDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD
FDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD
mohamedsaidi212001

Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)
Karim Touati

OSIS18_IoT: L'approche machine virtuelle pour les microcontrôleurs, le projet...
OSIS18_IoT: L'approche machine virtuelle pour les microcontrôleurs, le projet...OSIS18_IoT: L'approche machine virtuelle pour les microcontrôleurs, le projet...
OSIS18_IoT: L'approche machine virtuelle pour les microcontrôleurs, le projet...
Pôle Systematic Paris-Region

Cours Benhabiles TMS320.pdf
Cours Benhabiles TMS320.pdfCours Benhabiles TMS320.pdf
Cours Benhabiles TMS320.pdf
HouBou3

Cours_SAM(M14).ppt
Cours_SAM(M14).pptCours_SAM(M14).ppt
Cours_SAM(M14).ppt
Abdo Brahmi

Cours_SAM(M14).ppt
Cours_SAM(M14).pptCours_SAM(M14).ppt
Cours_SAM(M14).ppt
Abdo Brahmi

Altera nios ii embedded evaluation kit
Altera nios ii embedded evaluation kitAltera nios ii embedded evaluation kit
Altera nios ii embedded evaluation kit
Wassim Smati

Altera nios ii embedded evaluation kit
Altera nios ii embedded evaluation kitAltera nios ii embedded evaluation kit
Altera nios ii embedded evaluation kit
Wassim Smati

Chapitre 05 architecture microprocesseur (2).pptx
Chapitre 05 architecture microprocesseur (2).pptxChapitre 05 architecture microprocesseur (2).pptx
Chapitre 05 architecture microprocesseur (2).pptx
FazaTabbana1

Cours de PIC Généralités.pdf
Cours de PIC Généralités.pdfCours de PIC Généralités.pdf
Cours de PIC Généralités.pdf
AliRami3

9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
josue25052001

cours2 ARM.pptx
cours2 ARM.pptxcours2 ARM.pptx
cours2 ARM.pptx
BesmaOthmaniKrifa

Cours Systemes embarques.pptx
Cours Systemes embarques.pptxCours Systemes embarques.pptx
Cours Systemes embarques.pptx
SihemNasri3

Généralités sur les microcontrôleurs et PicBasic
Généralités sur les microcontrôleurs et PicBasicGénéralités sur les microcontrôleurs et PicBasic
Généralités sur les microcontrôleurs et PicBasic
morin moli

Materiel informatique 2011
Materiel informatique 2011Materiel informatique 2011
Materiel informatique 2011
Jouhadi mehdi

Cours de microcontrôleurs
Cours de microcontrôleursCours de microcontrôleurs
Cours de microcontrôleurs
sarah Benmerzouk


Similaire à Composants reconfigurables (20)

Architecture et programmation des circuits CPLD et des FPGA
Architecture et programmation des circuits CPLD et des FPGAArchitecture et programmation des circuits CPLD et des FPGA
Architecture et programmation des circuits CPLD et des FPGA

Fpga handout
Fpga handoutFpga handout
Fpga handout

COURS VHDL PROGRAMMATION ET _ETAPES pour comprendre
COURS VHDL   PROGRAMMATION ET _ETAPES pour comprendreCOURS VHDL   PROGRAMMATION ET _ETAPES pour comprendre
COURS VHDL PROGRAMMATION ET _ETAPES pour comprendre

Architecture des FPGAs.pdf
Architecture des FPGAs.pdfArchitecture des FPGAs.pdf
Architecture des FPGAs.pdf

FDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD
FDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDFDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD
FDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD

Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)

OSIS18_IoT: L'approche machine virtuelle pour les microcontrôleurs, le projet...
OSIS18_IoT: L'approche machine virtuelle pour les microcontrôleurs, le projet...OSIS18_IoT: L'approche machine virtuelle pour les microcontrôleurs, le projet...
OSIS18_IoT: L'approche machine virtuelle pour les microcontrôleurs, le projet...

Cours Benhabiles TMS320.pdf
Cours Benhabiles TMS320.pdfCours Benhabiles TMS320.pdf
Cours Benhabiles TMS320.pdf

Cours_SAM(M14).ppt
Cours_SAM(M14).pptCours_SAM(M14).ppt
Cours_SAM(M14).ppt

Cours_SAM(M14).ppt
Cours_SAM(M14).pptCours_SAM(M14).ppt
Cours_SAM(M14).ppt

Altera nios ii embedded evaluation kit
Altera nios ii embedded evaluation kitAltera nios ii embedded evaluation kit
Altera nios ii embedded evaluation kit

Altera nios ii embedded evaluation kit
Altera nios ii embedded evaluation kitAltera nios ii embedded evaluation kit
Altera nios ii embedded evaluation kit

Chapitre 05 architecture microprocesseur (2).pptx
Chapitre 05 architecture microprocesseur (2).pptxChapitre 05 architecture microprocesseur (2).pptx
Chapitre 05 architecture microprocesseur (2).pptx

Cours de PIC Généralités.pdf
Cours de PIC Généralités.pdfCours de PIC Généralités.pdf
Cours de PIC Généralités.pdf

9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt

cours2 ARM.pptx
cours2 ARM.pptxcours2 ARM.pptx
cours2 ARM.pptx

Cours Systemes embarques.pptx
Cours Systemes embarques.pptxCours Systemes embarques.pptx
Cours Systemes embarques.pptx

Généralités sur les microcontrôleurs et PicBasic
Généralités sur les microcontrôleurs et PicBasicGénéralités sur les microcontrôleurs et PicBasic
Généralités sur les microcontrôleurs et PicBasic

Materiel informatique 2011
Materiel informatique 2011Materiel informatique 2011
Materiel informatique 2011

Cours de microcontrôleurs
Cours de microcontrôleursCours de microcontrôleurs
Cours de microcontrôleurs


Dernier

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
DjibrilToure5

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
lebaobabbleu

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x
NadineHG

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf
lebaobabbleu

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf
lebaobabbleu

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français
Txaruka

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif
NadineHG

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx
Txaruka


Dernier (8)

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx


Composants reconfigurables

  • 1. Synthèse de composants : Composants logiques reconfigurables Module d’Electronique Numérique
  • 2. www.geii.eu 2 Composants programmables … Pour un projet de nature évolutive, vous avez besoin :  de portes logiques,  de mémoire,  de buffers 3 états,  d’additionneurs, compteurs, multiplicateurs … Tout cela par milliers ! Doit-on utiliser 1000 composants discrets ?  Non : mise au point ? Fiabilité ? Création d’un PCB ? Faut-il fabriquer un composant spécialisé ASIC pour quelques exemplaires seulement ?  Non : c’est coûteux et long. 2 AND2 inst AND2 inst1 OR3 inst2 ALT_IOBUF inst3 CLRN D PRN Q DFF inst4 address[] outclock memenab inclock w e outenab dio[] LPM_RAM_IO inst5 LPM_ADDRESS_CONTROL LPM_FILE LPM_INDATA LPM_NUMWORDS LPM_OUTDATA "UNREGISTERED" LPM_WIDTH LPM_WIDTHAD Parameter Value
  • 3. www.geii.eu 3 Classification des composants logiques  ASIC : Application Specific Integrated Circuit  SPLD : Simple Programmable Logic Device  PAL : Programmable Array Logic  CPLD : Complex Programmable Logic Device  FPGA : Field Programmable Gate Array  Psoc : Programmable System on a Chip 3 (source Dataquest) Logic Standard Logic ASIC Programmable Logic Arrays Devices ASIC Full Custom SPLD CPLD FPGA PSoC
  • 4. www.geii.eu 4 Qu’est-ce qu’un composant logique reconfigurable ? Ensemble de portes logiques et fonctions de traitement du signal liées par des réseaux d’interconnexions configurables  Somme de produits de termes (ET puis OU).  Mémoire de base (bascule D, RS, T, JK).  RAM double accès.  Multiplicateurs, additionneurs … Configurable  Une seule fois : technologie anti-fusible.  Plusieurs fois : technologie Flash, EEPROM (non volatile) et SRAM (volatile). 4
  • 5. www.geii.eu 5 A quoi ça sert ? Au traitement rapide en général  Développement de cœur de processeur spécifique.  Traitement numérique du signal (analyse HF, filtrage, détection …).  Logique de systèmes de communication et datacenter.  Instrumentation de test totalement reconfigurable (avec Labview par exemple).  Imagerie médicale.  Système de contrôle d’énergie grâce aux fonctionnalités DSP incluent dans les FPGA (exemples : onduleur, variateur). Au remplacement d’ASIC (Full Custom) numériques dans certains cas  Petites et moyennes séries.  Fortes contraintes de Time To Market.  Besoins en structures évolutives. A la mise au point fonctionnelle d’ASIC (full custom)  Des sociétés comme ONSEMI peuvent fabriquer un ASIC à partir d’un projet exploitant un FPGA 5
  • 6. www.geii.eu 6 Différentes architectures Faible nombre de portes logiques (composants appartenant à l’histoire …).  PAL (Programmable Array Logic).  GAL (Generic Array Logic). Nombre élevé de portes logiques  CPLD (Complex Programmable Logic Device)  Des centaines de milliers de portes en équivalence.  FPGA (Field Programmable Gate Array)  Plusieurs dizaines de millions de portes (équivalence).  Intégration d’un processeur simple ou multi-coeurs (ARM en général).  PSoC (Programmable System on Chip)  Bloc logique configurable.  Intégration d’un microcontrôleur (8051 au Cortex M3) avec ses périphériques.  Bloc analogique reconfigurable (ADC, DAC, AOp …). 6 CPLD FPGA
  • 7. www.geii.eu 7 Choix à l’IUT : pourquoi Xilinx et Altera ? Xilinx est l’Inventeur du FPGA. Ils sont leaders sur le marché des FPGA. Ils développent tous les deux des programmes universitaires hors normes  Soutien des projets de recherches.  Soutien pédagogique avec des donations :  logiciels en version complète et couvrant toute le gamme des FPGA et CPLD Xilinx et Altera,  cartes de développement gratuites ou à tarif très préférentiel : Altera DE1 et DE2 à base de Cyclone II à l’IUT. 7
  • 8. FPGA : Famille Cyclone II Altera Module d’Electronique Numérique
  • 9. www.geii.eu 9 Famille Cyclone II Caractéristiques principales  Gravure en 90 nm.  Architecture haute densité avec entre 4608 et 68416 LE (Eléments logiques).  Jusqu’à 1.1 Mbits de RAM (M4K Blocks)  Largeur de bus de données configurable (x1, x2, x4, x8, x16, x32 et x36).  Véritable mode double accès.  Vitesse de fonctionnement pouvant atteindre 260 MHz.  Jusqu’à 150 Multiplicateurs 18x18 embarqués (Embedded Multipliers).  Entrée/Sorties avancées (IOEs)  Différentielles (LVDS, LVPECL …).  Simples (3.3v, 2.5v, 1.8v et 1.5v LVCMOS, 3.3v, 2.5v et 1.8v LVTTL …).  PCI et PCI Express.  Configuration  Mode rapide pour une configuration en moins de 100 ms.  Mode série ou JTAG.  Possible avec des mémoires de configuration série à bas coût. 9
  • 10. www.geii.eu 10 Elément logique (LE : Logic Element) Le plus petit élément de logique dans le Cyclone II  LUT (Look up table) à 4 entrées permettant le calcul de n’importe quelle fonction de 4 entrées.  1 registre de sortie programmable.  Les LE sont regroupés par 16 dans des LAB (Logic Array Bloc).  1 entrée de retenue dédiée (Carry Chain) provenant du LE précédent dans le même LAB.  1 signal de Carry de sortie destiné au LE suivant dans le même LAB. L’EP2C35 de la carte DE2 (travaux pratiques) en contient un peu plus de 33 000. 10
  • 12. www.geii.eu 12 Bloc de Réseaux logiques (LAB) Le LAB, c’est :  16 Eléments Logiques (LE).  Des signaux dédiés pour optimiser les calculs entre LE (signal de carry par exemple).  Un réseau d’interconnexion local pour la communication entre LE du même LAB.  Un accès direct aux éléments adjacents du LAB dans la structure du FPGA :  un autre LAB,  un bloc mémoire pour les LAB adjacents aux zones mémoires,  un signal d’horloge d’une PLL,  un multiplier  un IOE (Elément d’entrée/sortie)).  Un accès aux réseaux d’interconnexions lignes/colonnes pour atteindre n’importe quel point du composant. 12
  • 13. www.geii.eu 13 LAB et interconnexions directes (entre éléments adjacents) 13
  • 14. www.geii.eu 14 Interconnexions longues distances En lignes, pour optimiser les temps de propagation de 4 LABs en 4 LABs (existe aussi de 24 en 24 LABs). En colonnes, pour optimiser les temps de liaison de 4 en 4 LABs (existe également de 16 en 16 LABs). 14
  • 15. www.geii.eu 15 Réseau Global d’Horloges - PLL But :  Permettre une distribution optimale des signaux d’horloge avec un temps de propagation le plus constant possible.  Autoriser l’emploi d’une horloge externe de basse fréquence (simplification de la conception du PCB).  Etre capable de disposer de sources d’horloges diverses à partir d’une horloge unique (par multiplication et division de fréquence, signaux en quadrature …). 15 Dans les Cyclone II  4 PLL pour multiplier ou diviser les fréquences d’horloge entrantes, les retarder ...  Jusqu’à 16 lignes d’horloges en interne  Gestion jusqu’à la fréquence maximale de 402.5 MHz
  • 16. www.geii.eu 16 Standards d’entrées/sorties LVTTL et LVCMOS  Interfaçage avec des circuits logiques d’usages généraux, fonctionnant à des fréquences en deçà de 100MHz. SSTL  Standard mis en place pour la mémoire SDRAM DDR. LVDS (Low Voltage Differential Signaling)  Signaux différentiels pour des communications à fort débit et faible EMI (émissions électromagnétiques). LVPECL (Low Voltage Positive Emitter Coupled Logic)  Signaux différentiels à haute immunité au bruit utilisés en vidéo, télécom, distribution d’horloge. PCI et PCI Express  Bus locaux des PC utilisés pour la connexion de carte d’extension (vidéo …). 16
  • 17. www.geii.eu 17 Multiplicateurs intégrés Objectifs  Réaliser des fonctions de traitement du signal massivement parallèles à faible coût sans amputer le potentiel en LE du FPGA. Applications ciblées  Traitement du signal (télévision numérique, radar ...).  Traitement du son.  Optimisation en vidéo-projection. Ressources de la famille Cyclone  De 1 à 3 banques de multiplicateurs 18 bits x 18 pour un total pouvant atteindre 150 multiplicateurs dans le plus gros Cyclone II. Note : ce chiffre peut être étendu en utilisant les modules mémoires M4K pour réaliser des multiplicateurs logiciels (250 dans le plus gros Cyclone II). 17
  • 18. www.geii.eu 18 FPGA en 2015 Stratix 10 Altera  1 867 680 ALM (Adaptative Logic Module) pour un équivalent de 5 510 000 LE (35 000 sur le FPGA utilisé en TP).  Processeur ARM 64 bits quadri-cœurs à 1.5GHz et ses périphériques.  Transceiver 30Gbps.  Interfaces pour différents types de mémoires :  DDR3, DDR4.  HMC (Hybrid Memory Cube).  Blocs DSP  10 TFLOPS de puissance de calcul en simple précision  23 TMACS en 16 bits à virgule fixe.  Réseaux d’interconnexions optimisés.  Coût d’un tel composant > 10 000 $ 18
  • 19. Synthèse de composants : Moyens utilisés – Approche hiérarchique Module d’Electronique Numérique
  • 20. www.geii.eu 20 Les moyens utilisés à l’IUT Le système de développement Quartus II Web Edition  Outil de référence autorisant un développement de A à Z.  Pour nous, pas de différence notable avec la version complète.  Téléchargeable gratuitement sur internet pour les utilisateurs enregistrés sur le site www.altera.com . Simulateur externe ModelSim-Altera Web Edition  Complète et remplace avantageusement le simulateur intégré de Quartus II.  Capable de simuler au niveau du code source (ce que ne fait pas Quartus II).  Gratuit Carte de développement DE2 20
  • 21. www.geii.eu 21 La carte DE2 Elle est constituée  d’un FPGA Cyclone II EP2C35 (35000 LEs).  De mémoire Flash et SDRAM.  De divers périphériques :  Nombreux afficheurs et leds.  Interrupteurs et boutons poussoirs.  CODEC audio, décodeur vidéo, encodeur vidéoPorts USB, souris série, Ethernet.  D’un port de programmation et de debug JTAG.
  • 22. www.geii.eu 22 Cycle de développement Il peut être présenté de différentes façons. Le cycle en V en est une : 22 Analyse des besoins et faisabilité Recette Spécifications Conception architecturale Conception détaillée Codage Tests de validation Tests d’intégration Tests unitaire
  • 23. www.geii.eu 23 Cycle de développement Le cas du cycle de développement avec le logiciel Quartus II d’Altera 23
  • 24. www.geii.eu 24 Approche hiérarchique C’est un point du cycle en V  La conception architecturale. Objectifs  Apporter une lisibilité maximale au projet.  Faciliter la mise en œuvre de tests.  Rendre plus aisé l’emploi d’éléments pré-existants (IP : Intellectual Property). Moyens  Une représentation fonctionnelle du projet reposant sur un schéma où s’interconnectent des blocs fonctionnels uniquement.  Un langage de haut niveau (le VHDL dans notre cas) pour décrire les blocs fonctionnels. 24
  • 25. www.geii.eu 25 Exemple : compteur de secondes Enjeu  Compter les secondes de 0 à 9 sur un unique afficheur 7 segments à partir d’une horloge à 50 MHz. Découpage fonctionnel proposé  Construire un signal de 1 Hz à partir du signal d’horloge à 50 MHz.  Compter les secondes avec un compteur BCD 4 bits synchrones. Schéma fonctionnel résultant dessiné sous Quartus II 25 PIN_N2 VCC clk_50MHz INPUT PIN_V2 VCC reset INPUT VCC clk_1hz INPUT PIN_AE23 ledOUTPUT PIN_AF10 segment_aOUTPUT PIN_AB12 segment_bOUTPUT PIN_AC12 segment_cOUTPUT PIN_AD11 segment_dOUTPUT PIN_AE11 segment_eOUTPUT PIN_V14 segment_fOUTPUT PIN_V13 segment_gOUTPUT bcd[3..0]OUTPUT clk_50MHz reset clk_1hz clk_1hz inst reset clk_1hz bcd[3..0] compteur_bcd inst1 bcd[3..0] a b c d e f g dec_bcd_7_seg inst2 bcd[3..0] clk_1hz
  • 26. www.geii.eu 26 Exemple : compteur de secondes Description des blocs fonctionnels  En langage VHDL (Very high speed Hardware Description Language).  Ou à partir de macro-fonctions pré-existantes dans le logiciel Quartus II. Tests  Par la simulation fonctionnelle ou temporelle :  de chaque bloc fonctionnel pour commencer,  de l’ensemble du projet hiérarchique pour une validation finale lorsqu’elle est possible. Note : inutile de tenter des simulations durant une seconde avec une horloge d’entrée à 50 MHz.  En utilisant une cible et des outils d’introspection :  la carte DE 2 dans notre cas,  outil SignalTap II debugging. 26
  • 27. Modèle Powerpoint utilisé par les présentations Intel
  • 28. www.geii.eu 28 … Il y a 30 ans, il y aurait eu deux possibilités :  Mettre le projet à la corbeille par faute de moyen.  Etre militaire ou impliqué dans la conquête spatiale et se lancer dans un développement mettant en jeu des racks de cartes de blocs fonctionnels surchargées de composants. Aujourd’hui :  On fera le choix :  de composants logiques reconfigurables de types CPLD ou FPGA pour des applications purement numériques,  de circuits mixtes de type PSoC pour les applications oeuvrant dans les domaines analogiques et numériques. 28
