STM32F4-Discovery
 ST est un leader mondial sur le marché des semi-conducteurs.
 des solutions de traitement embarquées.
 la gestion de la consommation aux économies d'énergie.
 la confidentialité et la sécurité des données.
 ST est au cœur des applications professionnelles et de divertissements.
À propos de STMicroelectronics

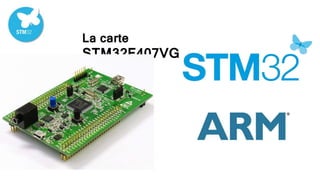

La carte
STM32F407VG
T6

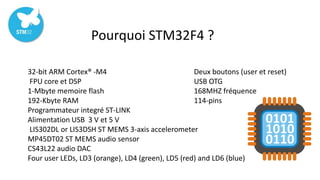

Pourquoi STM32F4 ?
32-bit ARM Cortex® -M4
FPU core et DSP
1-Mbyte memoire flash
192-Kbyte RAM
Programmateur integré ST-LINK
Alimentation USB 3 V et 5 V
LIS302DL or LIS3DSH ST MEMS 3-axis accelerometer
MP45DT02 ST MEMS audio sensor
CS43L22 audio DAC
Four user LEDs, LD3 (orange), LD4 (green), LD5 (red) and LD6 (blue)
Deux boutons (user et reset)
USB OTG
168MHZ fréquence
114-pins

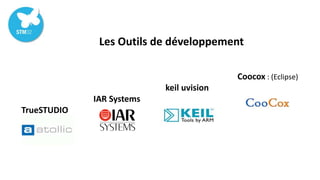

Les Outils de développement
Coocox : (Eclipse)
keil uvision
IAR Systems
TrueSTUDIO
STM32F4CUBE
Avantage
• Minimiser l’effort de
développement
• Interface graphique simple
• Génération du code
• Meilleur contact avec
CORTEX-M4
• Manipulation simple
Exemple de code {
{
{
{
{
{
{
{
RCC pour horloge
GPIO pour I/O
Structure de donné GPIO
Activation horloge port G
Config. De la pin13 et 14
Du portG
Activation horloge port A
Config. De la pin0 du portA
Si BTn pressed allumer 13,14
Sinon les étendre
STM32dui
Basculer vers stm32 sans quitter arduino !!!!
SIMPLE

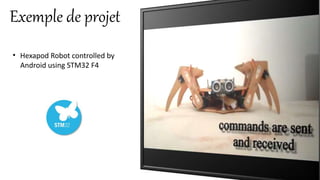

Exemple de projet
• Hexapod Robot controlled by
Android using STM32 F4
