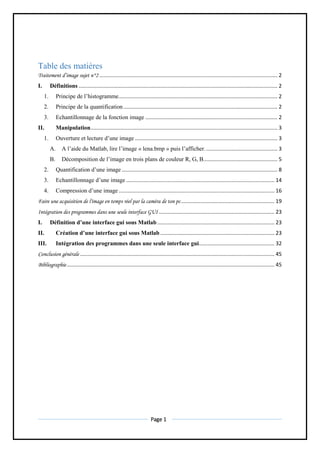

Table des matières
Traitement d’image sujet n°2 ........................................................................................................................ 2
I. Définitions ...................................................................................................................................... 2
1. Principe de l’histogramme........................................................................................................... 2
2. Principe de la quantification........................................................................................................ 2
3. Echantillonnage de la fonction image ......................................................................................... 2
II. Manipulation.............................................................................................................................. 3
1. Ouverture et lecture d’une image ................................................................................................ 3
A. A l’aide du Matlab, lire l’image « lena.bmp » puis l’afficher................................................. 3
B. Décomposition de l’image en trois plans de couleur R, G, B.................................................. 5
2. Quantification d’une image ......................................................................................................... 8
3. Echantillonnage d’une image .................................................................................................... 14
4. Compression d’une image ......................................................................................................... 16
Faire une acquisition de l'image en temps réel par la caméra de ton pc............................................................... 19
Intégration des programmes dans une seule interface GUI .............................................................................. 23
I. Définition d’une interface gui sous Matlab............................................................................... 23
II. Création d’une interface gui sous Matlab............................................................................. 23
III. Intégration des programmes dans une seule interface gui................................................... 32
Conclusion générale ................................................................................................................................... 45
Bibliographie............................................................................................................................................ 45

3. Page 2

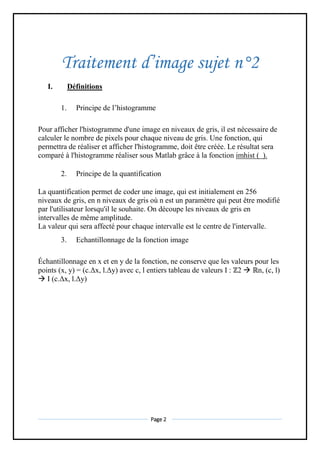

Traitement d’image sujet n°2
I. Définitions
1. Principe de l’histogramme
Pour afficher l'histogramme d'une image en niveaux de gris, il est nécessaire de
calculer le nombre de pixels pour chaque niveau de gris. Une fonction, qui
permettra de réaliser et afficher l'histogramme, doit être créée. Le résultat sera
comparé à l'histogramme réaliser sous Matlab grâce à la fonction imhist ( ).
2. Principe de la quantification
La quantification permet de coder une image, qui est initialement en 256
niveaux de gris, en n niveaux de gris où n est un paramètre qui peut être modifié
par l'utilisateur lorsqu'il le souhaite. On découpe les niveaux de gris en
intervalles de même amplitude.
La valeur qui sera affecté pour chaque intervalle est le centre de l'intervalle.
3. Echantillonnage de la fonction image
Échantillonnage en x et en y de la fonction, ne conserve que les valeurs pour les
points (x, y) = (c.Δx, l.Δy) avec c, l entiers tableau de valeurs I : ℤ2  ℝn, (c, l)
 I (c.Δx, l.Δy)

4. Page 3
II. Manipulation
1. Ouverture et lecture d’une image

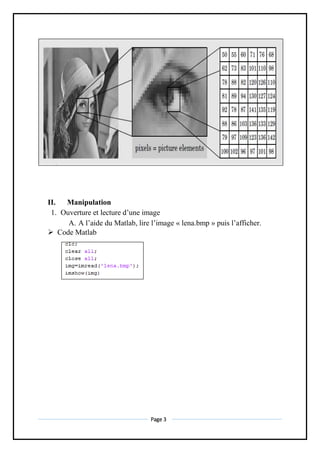

A. A l’aide du Matlab, lire l’image « lena.bmp » puis l’afficher.
 Code Matlab

5. Page 4

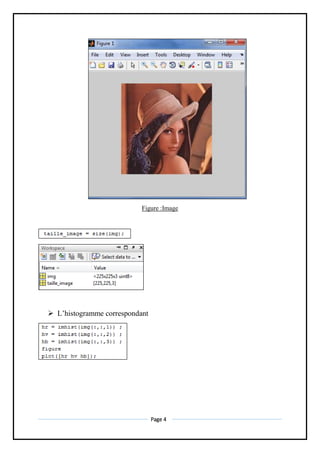

Figure :Image
 L’histogramme correspondant

6. Page 5

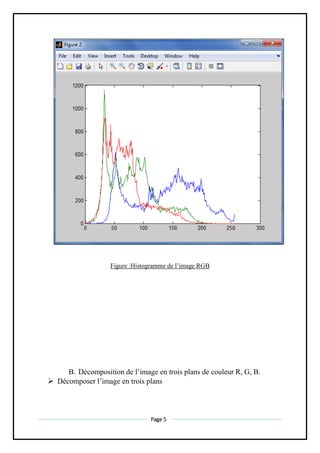

Figure :Histogramme de l’image RGB
B. Décomposition de l’image en trois plans de couleur R, G, B.
 Décomposer l’image en trois plans

7. Page 6
Figure :Image composée en 3 plans de couleur R,G,B
 Convertir puis afficher l’image en niveaux gris

8. Page 7
Figure :Image en niveau de gris
 L’histogramme correspondant à l’image en niveau de gris

9. Page 8

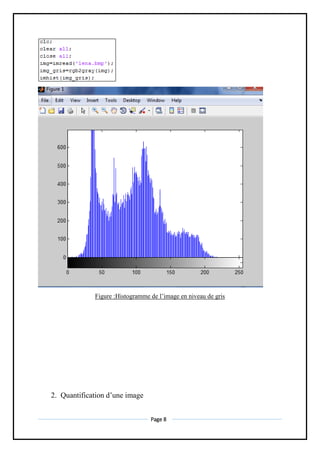

Figure :Histogramme de l’image en niveau de gris
2. Quantification d’une image

10. Page 9

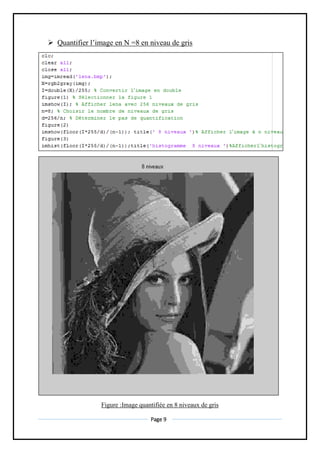

 Quantifier l’image en N =8 en niveau de gris
Figure :Image quantifiée en 8 niveaux de gris

11. Page 10
Figure :Histogramme de l’image quantifiée en 8 niveaux de gris
 Quantifier l’image en N =4 en niveau de gris

12. Page 11
Figure :Image quantifiée en 4 niveaux de gris

13. Page 12

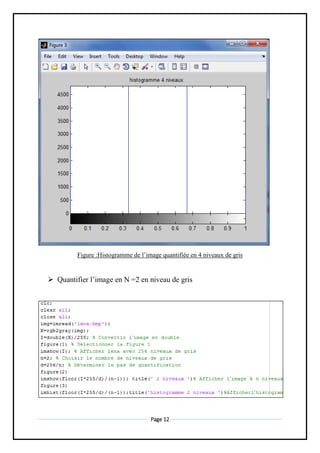

Figure :Histogramme de l’image quantifiée en 4 niveaux de gris
 Quantifier l’image en N =2 en niveau de gris

14. Page 13

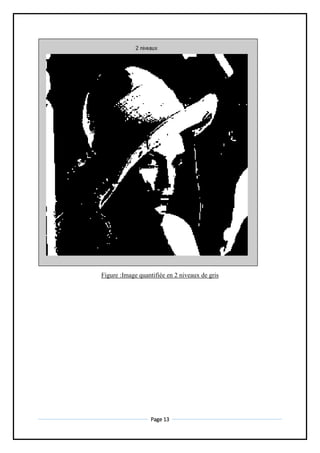

Figure :Image quantifiée en 2 niveaux de gris

15. Page 14
Figure :Histogramme de l’image quantifiée en 2 niveaux de gris
3. Echantillonnage d’une image

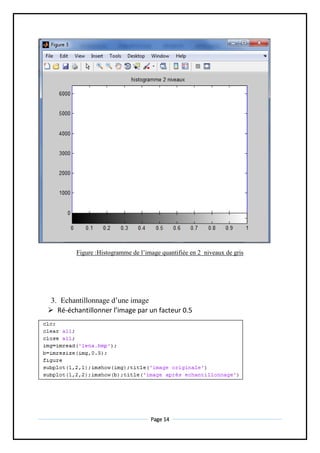

 Ré-échantillonner l’image par un facteur 0.5

16. Page 15

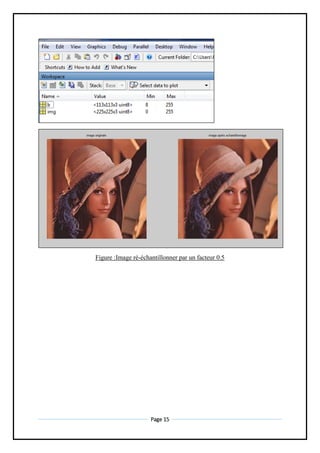

Figure :Image ré-échantillonner par un facteur 0.5

17. Page 16

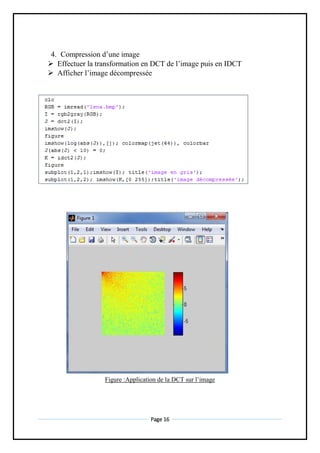

4. Compression d’une image
 Effectuer la transformation en DCT de l’image puis en IDCT
 Afficher l’image décompressée

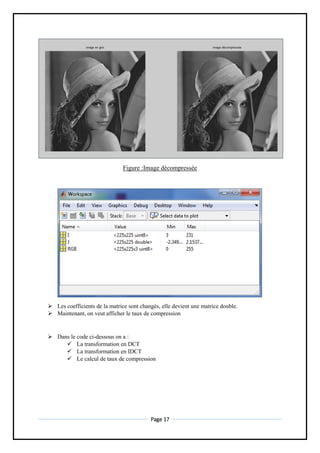

Figure :Application de la DCT sur l’image

18. Page 17
Figure :Image décompressée
 Les coefficients de la matrice sont changés, elle devient une matrice double.
 Maintenant, on veut afficher le taux de compression
 Dans le code ci-dessous on a :
 La transformation en DCT
 La transformation en IDCT
 Le calcul de taux de compression

19. Page 18
Figure :Image compressée/ Image décompressée
Taux de
compression

20. Page 19
Faire une acquisition de l'image en
temps réel par la caméra de ton pc

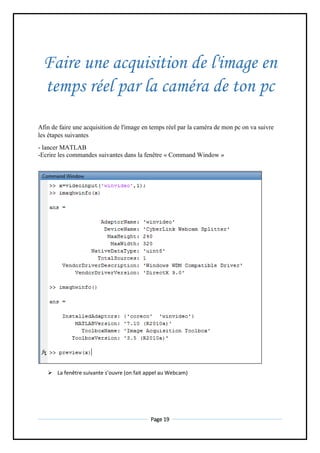

Afin de faire une acquisition de l'image en temps réel par la caméra de mon pc on va suivre
les étapes suivantes
- lancer MATLAB
-Ecrire les commandes suivantes dans la fenêtre « Command Window »
 La fenêtre suivante s’ouvre (on fait appel au Webcam)

21. Page 20

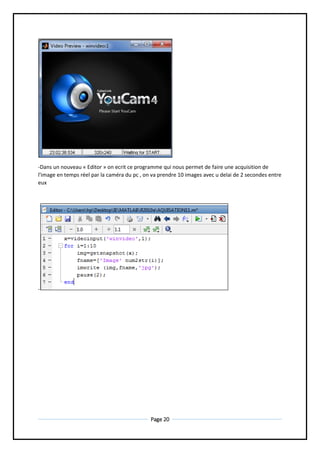

-Dans un nouveau « Editor » on ecrit ce programme qui nous permet de faire une acquisition de
l'image en temps réel par la caméra du pc , on va prendre 10 images avec u delai de 2 secondes entre
eux
-

22. Page 21

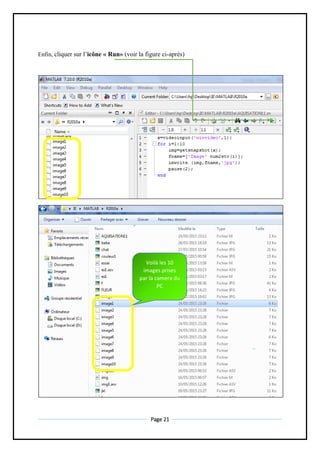

Enfin, cliquer sur l’icône « Run» (voir la figure ci-après)
Voilà les 10
images prises
par la camera du
PC

23. Page 22

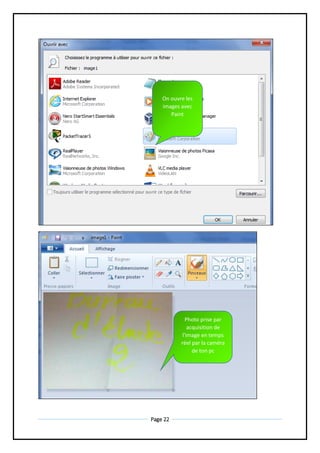

On ouvre les
images avec
Paint
Photo prise par
acquisition de
l'image en temps
réel par la caméra
de ton pc

24. Page 23
Intégration des programmes dans
une seule interface GUI
I. Définition d’une interface gui sous Matlab
Les interfaces graphiques (ou interfaces homme-machine) sont appelées GUI (pour Graphical
User Interface) sous MATLAB. Elles permettent à l'utilisateur d'interagir avec un programme
informatique, grâce à différents objets graphiques (boutons, menus, cases à cocher…). Ces
objets sont généralement actionnés à l'aide de la souris ou du clavier.
II. Création d’une interface gui sous Matlab
Afin d’avoir une interface gui une suit les étapes suivantes :
- lancer MATLAB

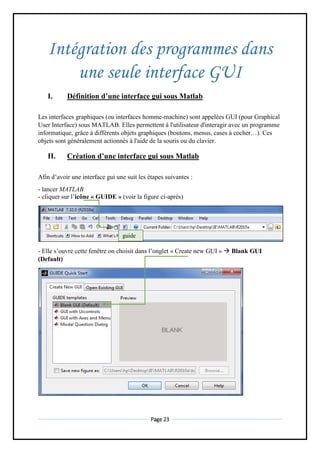

- cliquer sur l’icône « GUIDE » (voir la figure ci-après)
- Elle s’ouvre cette fenêtre on choisit dans l’onglet « Create new GUI »  Blank GUI
(Default)
guide

25. Page 24
- on obtient une fenêtre que l’on peut placer sur l’interface graphique.
Sur la gauche les différents
objets (push button, radio
button, slider, axes, etc…)

26. Page 25

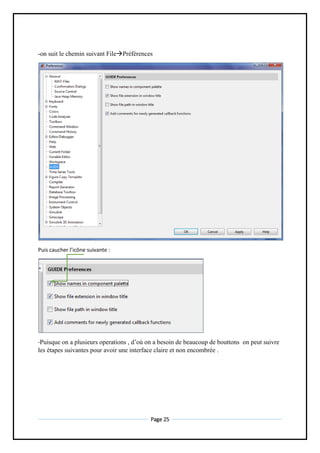

-on suit le chemin suivant FilePréférences
Puis caucher l’icône suivante :
-Puisque on a plusieurs operations , d’où on a besoin de beaucoup de bouttons on peut suivre
les étapes suivantes pour avoir une interface claire et non encombrée .

27. Page 26
Choisir push
button et ajouter
les boutons
nécessaires pour
le traitement

28. Page 27

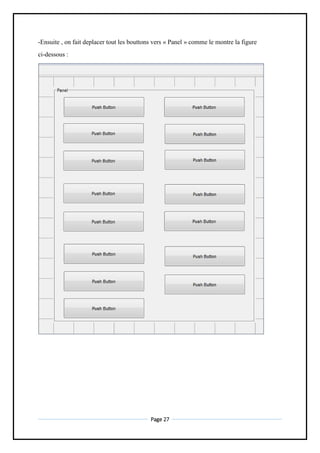

-Ensuite , on fait deplacer tout les bouttons vers « Panel » comme le montre la figure
ci-dessous :

29. Page 28
Enfin on a l’interface suivante avec les bonttons necessaires
Choisir « Axes »
et dessiner la
fenêtre
d’acquisition et
de traitement
suivante

30. Page 29

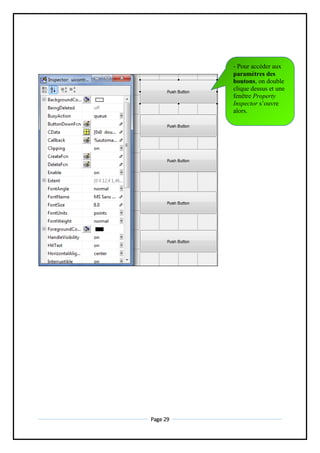

- Pour accéder aux
paramètres des
boutons, on double
clique dessus et une
fenêtre Property
Inspector s’ouvre
alors.

31. Page 30

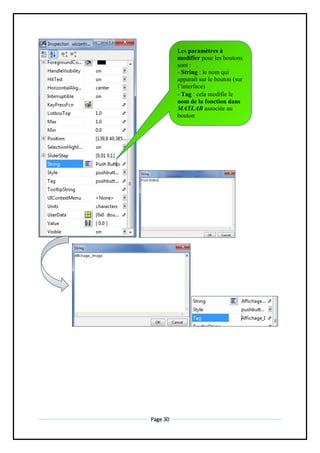

Les paramètres à
modifier pour les boutons
sont :
- String : le nom qui
apparaît sur le bouton (sur
l’interface)
- Tag : cela modifie le
nom de la fonction dans
MATLAB associée au
bouton

32. Page 31

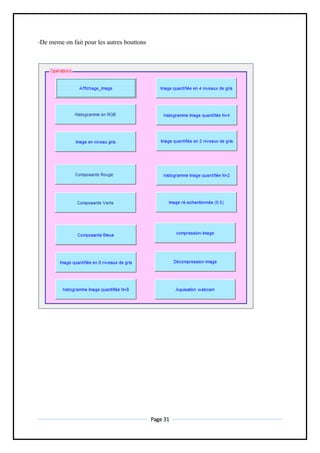

-De meme on fait pour les autres bouttons

33. Page 32

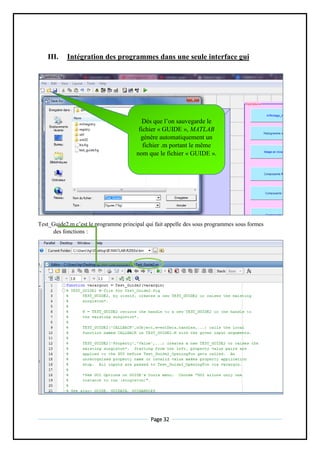

III. Intégration des programmes dans une seule interface gui
Test_Guide2.m c’est le programme principal qui fait appelle des sous programmes sous formes
des fonctions :
Dès que l’on sauvegarde le
fichier « GUIDE », MATLAB
génère automatiquement un
fichier .m portant le même
nom que le fichier « GUIDE ».

34. Page 33

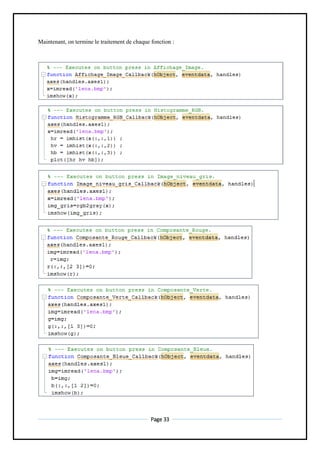

Maintenant, on termine le traitement de chaque fonction :

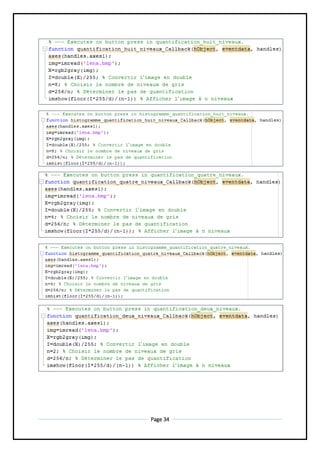

35. Page 34

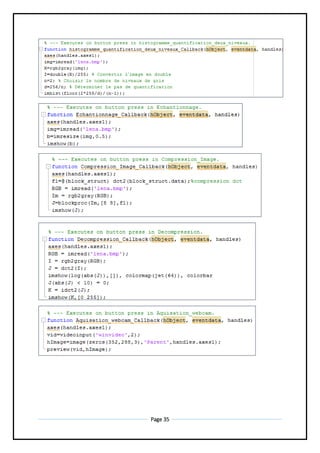

36. Page 35

37. Page 36

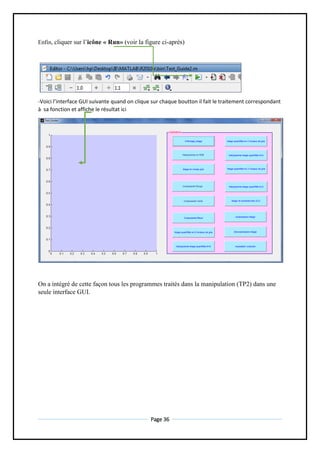

Enfin, cliquer sur l’icône « Run» (voir la figure ci-après)
-Voici l’interface GUI suivante quand on clique sur chaque boutton il fait le traitement correspondant
à sa fonction et affiche le résultat ici
On a intégré de cette façon tous les programmes traités dans la manipulation (TP2) dans une
seule interface GUI.

38. Page 37

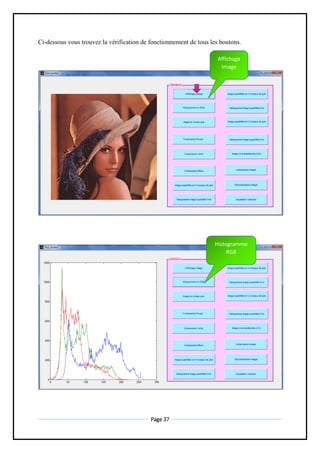

Ci-dessous vous trouvez la vérification de fonctionnement de tous les boutons.
Affichage
Histogramme
RGB

39. Page 38

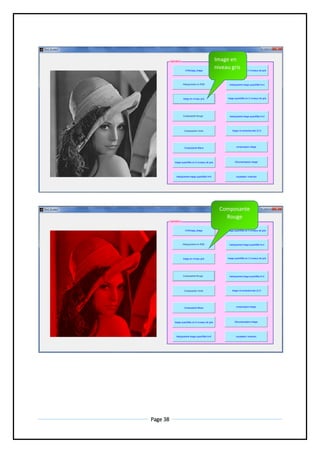

Composante
Rouge
Image en
niveau gris

40. Page 39
Composante
Bleu
Composante
verte

41. Page 40

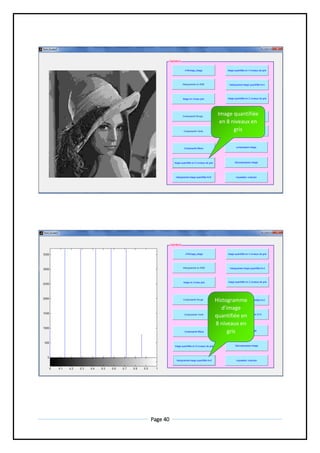

Image quantifiée
en 8 niveaux en
gris
Histogramme
d’image
quantifiée en
8 niveaux en
gris

42. Page 41

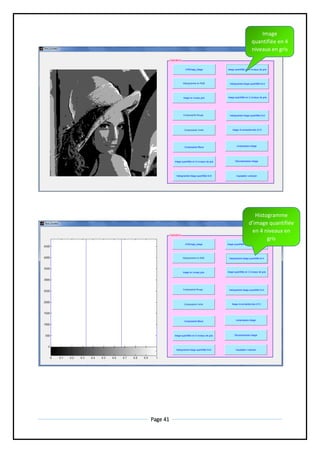

quantifiée en 4
niveaux en gris
Histogramme
d’image quantifiée
en 4 niveaux en
gris

43. Page 42

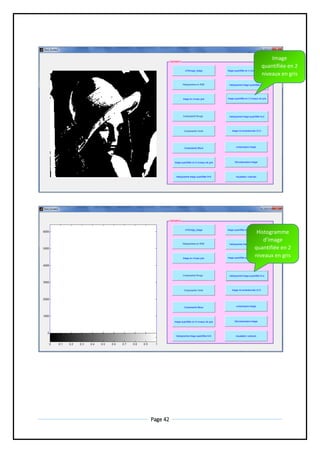

quantifiée en 2
niveaux en gris
Histogramme
d’image
quantifiée en 2
niveaux en gris

44. Page 43
Image ré-échantillonnée
par un facteur 0.5
Compression
d’image

45. Page 44

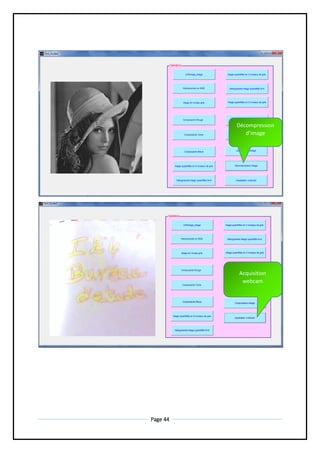

Acquisition
webcam
Décompression
d’image

46. Page 45
Conclusion générale
