Interfaces graphiques sous Matlab                            Support du cours

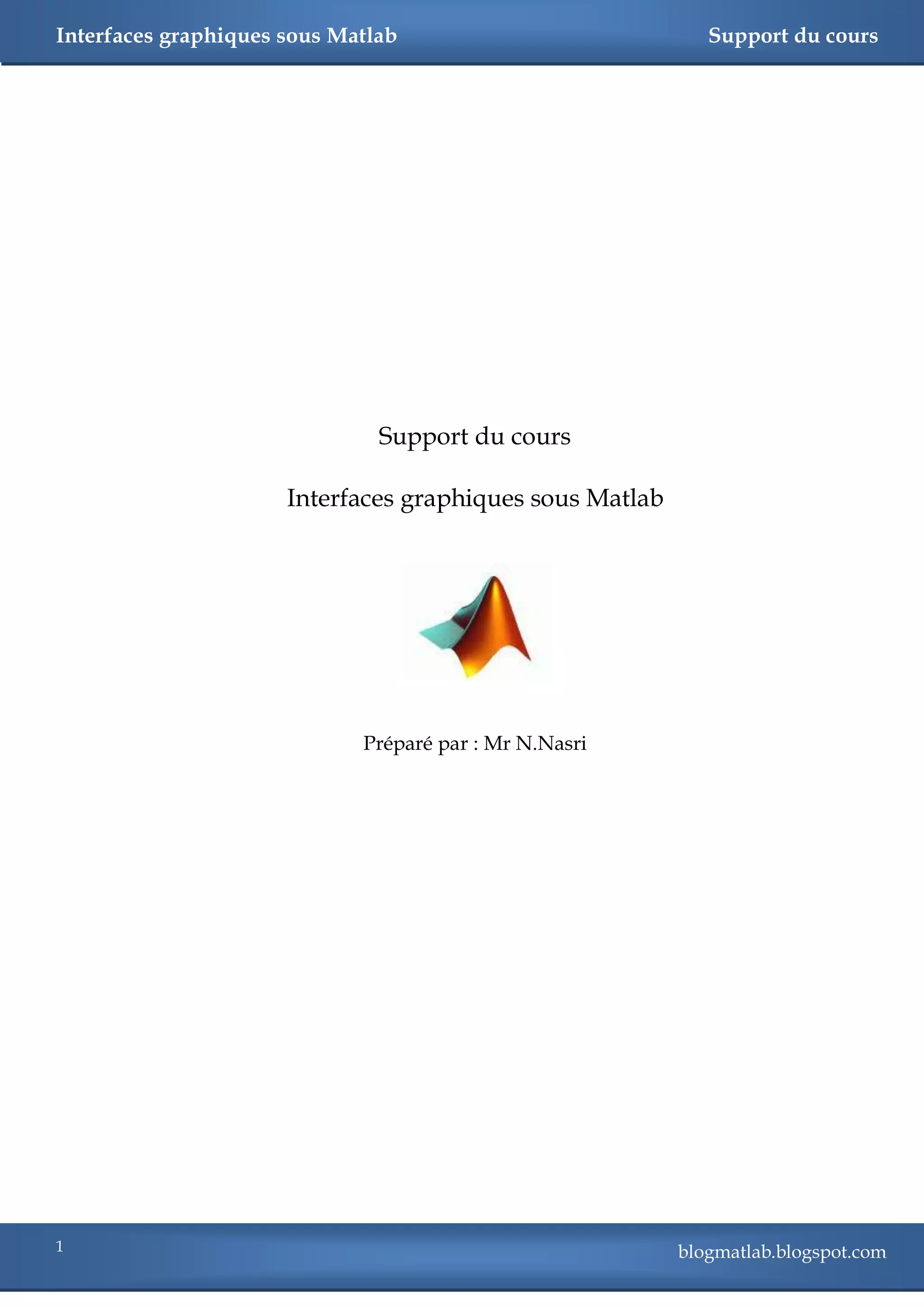

                               Support du cours

                      Interfaces graphiques sous Matlab




                             Préparé par : Mr N.Nasri




1                                                         blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                        Support du cours

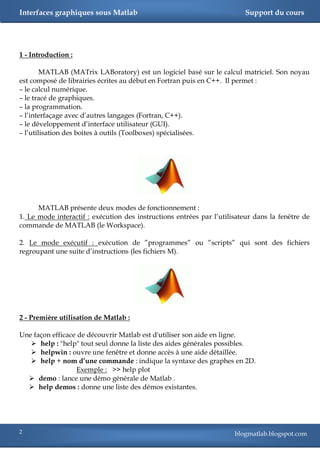

1 - Introduction :

        MATLAB (MATrix LABoratory) est un logiciel basé sur le calcul matriciel. Son noyau
est composé de librairies écrites au début en Fortran puis en C++. Il permet :
– le calcul numérique.
– le tracé de graphiques.
– la programmation.
– l‘interfaçage avec d‘autres langages (Fortran, C++).
– le développement d‘interface utilisateur (GUI).
– l‘utilisation des boites à outils (Toolboxes) spécialisées.




      MATLAB présente deux modes de fonctionnement :
1. Le mode interactif : exécution des instructions entrées par l‘utilisateur dans la fenêtre de
commande de MATLAB (le Workspace).

2. Le mode exécutif : exécution de ‖programmes‖ ou ‖scripts‖ qui sont des fichiers
regroupant une suite d‘instructions (les fichiers M).




2 - Première utilisation de Matlab :

Une façon efficace de découvrir Matlab est d'utiliser son aide en ligne.
    help : "help" tout seul donne la liste des aides générales possibles.
    helpwin : ouvre une fenêtre et donne accès à une aide détaillée.
    help + nom d’une commande : indique la syntaxe des graphes en 2D.
                   Exemple : >> help plot
   demo : lance une démo générale de Matlab .
   help demos : donne une liste des démos existantes.




2                                                                     blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                        Support du cours

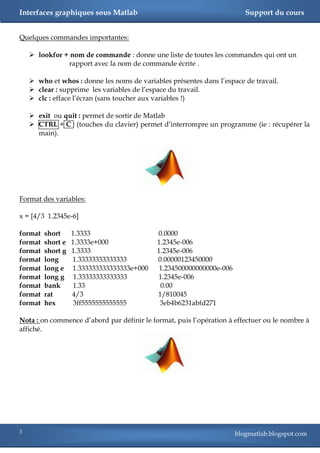

Quelques commandes importantes:

     lookfor + nom de commande : donne une liste de toutes les commandes qui ont un
                rapport avec la nom de commande écrite .

     who et whos : donne les noms de variables présentes dans l‘espace de travail.
     clear : supprime les variables de l‘espace du travail.
     clc : efface l‘écran (sans toucher aux variables !)

     exit ou quit : permet de sortir de Matlab
     CTRL + C : (touches du clavier) permet d‘interrompre un programme (ie : récupérer la
      main).




Format des variables:

x = [4/3 1.2345e-6]

format   short     1.3333                   0.0000
format   short e   1.3333e+000              1.2345e-006
format   short g   1.3333                   1.2345e-006
format   long      1.33333333333333         0.00000123450000
format   long e    1.333333333333333e+000    1.234500000000000e-006
format   long g     1.33333333333333        1.2345e-006
format   bank       1.33                     0.00
format   rat       4/3                      1/810045
format   hex        3ff5555555555555         3eb4b6231abfd271

Nota : on commence d‘abord par définir le format, puis l‘opération à effectuer ou le nombre à
affiché.




3                                                                     blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                             Support du cours

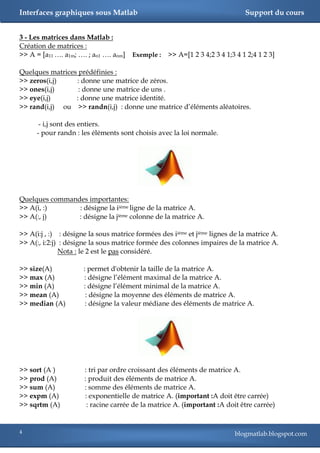

3 - Les matrices dans Matlab :
Création de matrices :
>> A = [a11 …. a1m; …. ; an1 …. anm]   Exemple :   >> A=[1 2 3 4;2 3 4 1;3 4 1 2;4 1 2 3]

Quelques matrices prédéfinies :
>> zeros(i,j)    : donne une matrice de zéros.
>> ones(i,j)      : donne une matrice de uns .
>> eye(i,j)      : donne une matrice identité.
>> rand(i,j) ou >> randn(i,j) : donne une matrice d‘éléments aléatoires.

       - i,j sont des entiers.
      - pour randn : les éléments sont choisis avec la loi normale.




Quelques commandes importantes:
>> A(i, :)      : désigne la iiéme ligne de la matrice A.
>> A(:, j)      : désigne la jième colonne de la matrice A.

>> A(i:j , :) : désigne la sous matrice formées des iiéme et jième lignes de la matrice A.
>> A(:, i:2:j) : désigne la sous matrice formée des colonnes impaires de la matrice A.
               Nota : le 2 est le pas considéré.

>> size(A)            : permet d'obtenir la taille de la matrice A.
>> max (A)            : désigne l‘élément maximal de la matrice A.
>> min (A)            : désigne l‘élément minimal de la matrice A.
>> mean (A)            : désigne la moyenne des éléments de matrice A.
>> median (A)          : désigne la valeur médiane des éléments de matrice A.




>> sort (A )          : tri par ordre croissant des éléments de matrice A.
>> prod (A)           : produit des éléments de matrice A.
>> sum (A)            : somme des éléments de matrice A.
>> expm (A)           : exponentielle de matrice A. (important :A doit être carrée)
>> sqrtm (A)           : racine carrée de la matrice A. (important :A doit être carrée)


4                                                                         blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                           Support du cours



>> inv (A)           : la matrice inverse de A.
>> det (A)           : déterminant de la matrice A. (important :A doit être carrée)
>> eig (A)           : valeurs propres et vecteurs propres de la matrice A.
>> null (A)          : noyau de la matrice A.
>> rank (A)           : rang de matrice A.


Application 1 : Construction élément par élément
Ecrire l‘exemple sous Matlab et commenter le résultat.
Exemple:
>>for i=1:3,for j=1:4, F(i,j)=i+(j-1)*3;end;end;
>> F




4 - Opérations sur les polynômes :
Nota : un polynôme se déclare comme un vecteur qui contient ses coefficients.
Exemple 1 : B(x)=5.X4 +3.X3 +2.X
Sous Matlab : >> B=[5 3 0 2 0]      ou bien : >> B=[5,3,0,2,0]

Quelques commandes importantes:
>> Roots (B)          : racines du polynôme B.
>> polyval (B,x)      : évaluer le polynôme (exp: avant de représenter son graphe).
>> poly (v)           : reconstruit un polynôme à partir de ses racines.




5 – Graphisme dans Matlab :
Gestion des graphiques à 2d :
>> Plot (y)               : représente le graphe de la fonction y.
>> title (‗ expression ‘) : affiche le titre du graphe.
>> Xlabel (‗expression ‘) : affiche l‘étiquette à l‘axe des abscisses.
>> Ylabel (‗expression ‘) : affiche l‘étiquette à l‘axe des ordonnées.




5                                                                        blogmatlab.blogspot.com

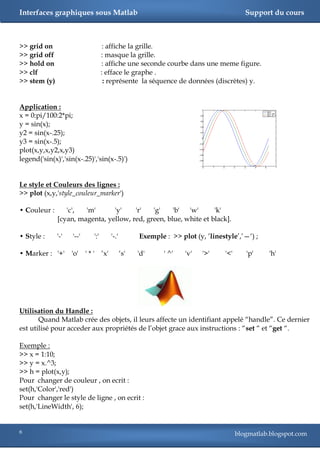

Interfaces graphiques sous Matlab                                                           Support du cours



>> grid on                          : affiche la grille.
>> grid off                        : masque la grille.
>> hold on                         : affiche une seconde courbe dans une meme figure.
>> clf                             : efface le graphe .
>> stem (y)                         : représente la séquence de données (discrètes) y.


Application :
x = 0:pi/100:2*pi;
y = sin(x);
y2 = sin(x-.25);
y3 = sin(x-.5);
plot(x,y,x,y2,x,y3)
legend('sin(x)','sin(x-.25)','sin(x-.5)')


Le style et Couleurs des lignes :
>> plot (x,y,'style_couleur_marker')

• Couleur :      'c',  'm'      'y'    'r'   'g'    'b' 'w'       'k'
              [cyan, magenta, yellow, red, green, blue, white et black].

• Style :     '-'   '--'     ':'         '-.'         Exemple : >> plot (y, ‘linestyle‘,‘—‗) ;

• Marker : '+'      'o'    '*'     ‗x'          ‗s'   'd'     ' ^'   'v'   '>'     '<'      'p'    'h'




Utilisation du Handle :
       Quand Matlab crée des objets, il leurs affecte un identifiant appelé ―handle‖. Ce dernier
est utilisé pour acceder aux propriétés de l‘objet grace aux instructions : ―set ― et ―get ―.

Exemple :
>> x = 1:10;
>> y = x.^3;
>> h = plot(x,y);
Pour changer de couleur , on ecrit :
set(h,'Color','red')
Pour changer le style de ligne , on ecrit :
set(h,'LineWidth', 6);


6                                                                                        blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                           Support du cours

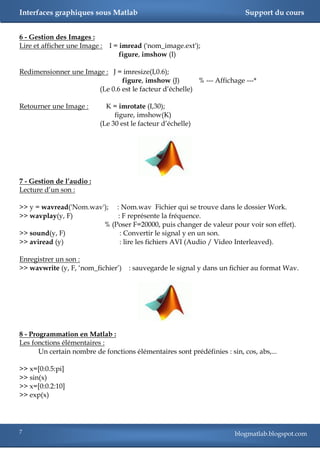

6 - Gestion des Images :
Lire et afficher une Image :   I = imread ('nom_image.ext');
                                   figure, imshow (I)

Redimensionner une Image : J = imresize(I,0.6);
                               figure, imshow (J)        % --- Affichage ---*
                       (Le 0.6 est le facteur d‘échelle)

Retourner une Image :        K = imrotate (I,30);
                                figure, imshow(K)
                           (Le 30 est le facteur d‘échelle)




7 - Gestion de l’audio :
Lecture d‘un son :

>> y = wavread('Nom.wav'); : Nom.wav Fichier qui se trouve dans le dossier Work.
>> wavplay(y, F)            : F représente la fréquence.
                        % (Poser F=20000, puis changer de valeur pour voir son effet).
>> sound(y, F)               : Convertir le signal y en un son.
>> aviread (y)               : lire les fichiers AVI (Audio / Video Interleaved).

Enregistrer un son :
>> wavwrite (y, F, ‗nom_fichier‘)    : sauvegarde le signal y dans un fichier au format Wav.




8 - Programmation en Matlab :
Les fonctions élémentaires :
       Un certain nombre de fonctions élémentaires sont prédéfinies : sin, cos, abs,...

>> x=[0:0.5:pi]
>> sin(x)
>> x=[0:0.2:10]
>> exp(x)




7                                                                       blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                           Support du cours

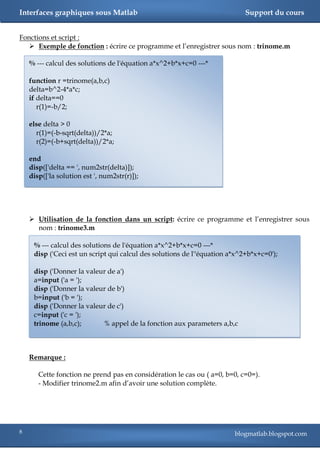

Fonctions et script :
    Exemple de fonction : écrire ce programme et l‘enregistrer sous nom : trinome.m

    % --- calcul des solutions de l'équation a*x^2+b*x+c=0 ---*

    function r =trinome(a,b,c)
    delta=b^2-4*a*c;
    if delta==0
       r(1)=-b/2;

    else delta > 0
      r(1)=(-b-sqrt(delta))/2*a;
      r(2)=(-b+sqrt(delta))/2*a;

    end
    disp(['delta == ', num2str(delta)]);
    disp(['la solution est ', num2str(r)]);




     Utilisation de la fonction dans un script: écrire ce programme et l‘enregistrer sous
      nom : trinome3.m

     % --- calcul des solutions de l'équation a*x^2+b*x+c=0 ---*
     disp ('Ceci est un script qui calcul des solutions de l''équation a*x^2+b*x+c=0');

     disp ('Donner la valeur de a')
     a=input ('a = ');
     disp ('Donner la valeur de b')
     b=input ('b = ');
     disp ('Donner la valeur de c')
     c=input ('c = ');
     trinome (a,b,c);      % appel de la fonction aux parameters a,b,c



    Remarque :

       Cette fonction ne prend pas en considération le cas ou ( a=0, b=0, c=0=).
       - Modifier trinome2.m afin d‘avoir une solution complète.




8                                                                       blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                           Support du cours

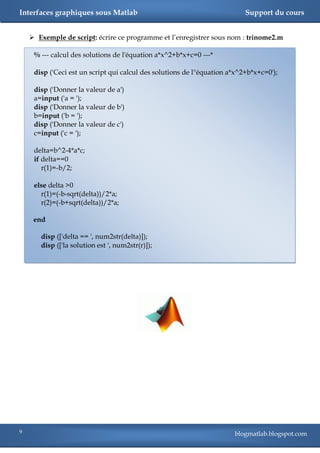

     Exemple de script: écrire ce programme et l‘enregistrer sous nom : trinome2.m

     % --- calcul des solutions de l'équation a*x^2+b*x+c=0 ---*

     disp ('Ceci est un script qui calcul des solutions de l''équation a*x^2+b*x+c=0');

     disp ('Donner la valeur de a')
     a=input ('a = ');
     disp ('Donner la valeur de b')
     b=input ('b = ');
     disp ('Donner la valeur de c')
     c=input ('c = ');

     delta=b^2-4*a*c;
     if delta==0
        r(1)=-b/2;

     else delta >0
       r(1)=(-b-sqrt(delta))/2*a;
       r(2)=(-b+sqrt(delta))/2*a;

     end

       disp (['delta == ', num2str(delta)]);
       disp (['la solution est ', num2str(r)]);




9                                                                       blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                            Support du cours

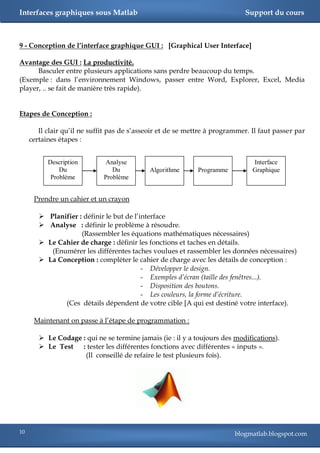

9 - Conception de l’interface graphique GUI : [Graphical User Interface]

Avantage des GUI : La productivité.
      Basculer entre plusieurs applications sans perdre beaucoup du temps.
(Exemple : dans l‘environnement Windows, passer entre Word, Explorer, Excel, Media
player, .. se fait de manière très rapide).


Etapes de Conception :

        Il clair qu‘il ne suffit pas de s‘asseoir et de se mettre à programmer. Il faut passer par
     certaines étapes :


           Description         Analyse                                          Interface
               Du                Du          Algorithme      Programme          Graphique
            Problème          Problème


      Prendre un cahier et un crayon

         Planifier : définir le but de l‘interface
         Analyse : définir le problème à résoudre.
                     (Rassembler les équations mathématiques nécessaires)
         Le Cahier de charge : définir les fonctions et taches en détails.
           (Enumérer les différentes taches voulues et rassembler les données nécessaires)
         La Conception : compléter le cahier de charge avec les détails de conception :
                                           - Développer le design.
                                           - Exemples d’écran (taille des fenêtres...).
                                           - Disposition des boutons.
                                           - Les couleurs, la forme d’écriture.
               (Ces détails dépendent de votre cible [A qui est destiné votre interface).

      Maintenant on passe à l‘étape de programmation :

         Le Codage : qui ne se termine jamais (ie : il y a toujours des modifications).
         Le Test : tester les différentes fonctions avec différentes « inputs ».
                     (Il conseillé de refaire le test plusieurs fois).




10                                                                        blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                          Support du cours


Principes de Conception :
    Garder à l‘esprit les sept principes qui ont guidé l‘écriture de Windows.

       L’utilisateur doit avoir le contrôle : l‘utilisateur doit sentir que c‘est lui qui à
                       l‘initiative d‘une action au lieu de réagir à l‘ordinateur.

       Etre direct : une image vaut mille mots. (les différentes fonctions doivent être
                        visuellement intuitives).


       La Cohérence : votre interface doit être cohérente avec Windows, l‘utilisateur ne
                      doit pas passer son temps à apprendre votre application( c‘est la
                      cohérence externe).
                      (L‘interface doit présenté une cohérence interne : entre les
                      différentes fenêtres).
                      Exemple : Si le raccourci clavier Ctrl + C : sert à copier dans une
                      fenêtre, il faut pas l‘utiliser pour une autre fonction dans une autre
                      fenêtre.

       Etre magnanime : si l‘on est sur le point d‘effectuer une action qui formatera le
                     disque dur, une boite de dialogue apparaît est prévient de ce qui
                     risque d‘arriver.
                     ie : Toutes les actions de l‘utilisateur doivent être réversible ou
                     corrigible ;et il doit être prévenu à l‘aide des boites du dialogue.

       Du répondant : « faire toujours savoir à l‘utilisateur ce qui se passe » .
                            - Barre de chargement
                            - Boite de dialogue
                            - Indices visuels et sonores
                            - Messages d‘erreur
                            - Changement de la forme du curseur

       De l’esthétique :
                               - Couleur
                               - Design
                               - Disposition des objets

       De la simplicité : la GUI doit être facile d‘apprentissage et d‘usage . ie : permettre
                           l‘accès à toutes les fonctions et informations de l‘application, tout
                           en gardant la manipulation aussi simple que possible.
                           Eviter de trop écrire : écrivez Nom au lieu de Nom du client.
                           (Il faut s‘exprimer avec un minimum de mots sans pour autant
                           perdre en sens).



11                                                                     blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                            Support du cours

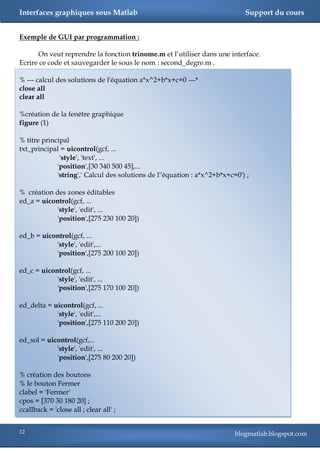

Exemple de GUI par programmation :

      On veut reprendre la fonction trinome.m et l‘utiliser dans une interface.
Ecrire ce code et sauvegarder le sous le nom : second_degre.m .

% --- calcul des solutions de l'équation a*x^2+b*x+c=0 ---*
close all
clear all

%création de la fenêtre graphique
figure (1)

% titre principal
txt_principal = uicontrol(gcf, ...
              'style', 'text', ...
             'position',[30 340 500 45],...
             'string',' Calcul des solutions de l''équation : a*x^2+b*x+c=0') ;

% création des zones éditables
ed_a = uicontrol(gcf, ...
           'style', 'edit', ...
           'position',[275 230 100 20])

ed_b = uicontrol(gcf, ...
           'style', 'edit',...
           'position',[275 200 100 20])

ed_c = uicontrol(gcf, ...
            'style', 'edit', ...
            'position',[275 170 100 20])

ed_delta = uicontrol(gcf, ...
            'style', 'edit',...
            'position',[275 110 200 20])

ed_sol = uicontrol(gcf,...
            'style', 'edit', ...
            'position',[275 80 200 20])

% création des boutons
% le bouton Fermer
clabel = 'Fermer'
cpos = [370 30 180 20] ;
ccallback = 'close all ; clear all' ;


12                                                                        blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                          Support du cours

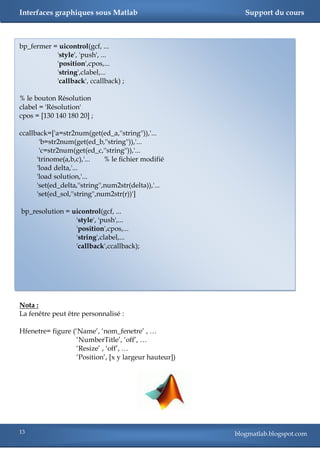

bp_fermer = uicontrol(gcf, ...
           'style', 'push', ...
           'position',cpos,...
           'string',clabel,...
           'callback', ccallback) ;

% le bouton Résolution
clabel = 'Résolution'
cpos = [130 140 180 20] ;

ccallback=['a=str2num(get(ed_a,''string'')),'...
       'b=str2num(get(ed_b,''string'')),'...
       'c=str2num(get(ed_c,''string'')),'...
      'trinome(a,b,c),'...     % le fichier modifié
      'load delta,'...
      'load solution,'...
      'set(ed_delta,''string'',num2str(delta)),'...
      'set(ed_sol,''string'',num2str(r))']

bp_resolution = uicontrol(gcf, ...
                 'style', 'push',...
                 'position',cpos,...
                 'string',clabel,...
                 'callback',ccallback);




Nota :
La fenêtre peut être personnalisé :

Hfenetre= figure (‗Name‘, ‗nom_fenetre‘ , …
                   ‗NumberTitle‘, ‗off‘, …
                   ‗Resize‘ , ‗off‘, …
                   ‗Position‘, [x y largeur hauteur])




13                                                      blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                                   Support du cours




10 - Création d’une interface graphique avec MATLAB GUIDE
        L'environnement GUIDE de Matlab permet de développer des GUI, des interfaces graphiques. Un GUI
est défini dans Matlab par deux fichiers dépendants, respectivement une figure et un script. La programmation
d'un GUI utilise des callbacks, et les échanges de données s'opèrent avec des handlers.

Éléments de base
   - Fiche et composants visuels (aspect visuel).
   - Code définissant fonctionnement de l‘interface (aspect fonctionnement).

Création d’une nouvelle interface
– Ligne de commande MATLAB : tapez « guide »
– Dans la fenêtre « GUIDE Quick Start », choisissez l‘onglet « Create New GUI ».
– Une fiche vierge quadrillée apparaît à l‘écran sur laquelle vous placerez les composants
      visuels de l‘interface graphique.

Palette des composants visuels :

     •   « Push buttons » : (boutons poussoirs)
                Un seul état (stable).
                Identifié avec un court texte (paramètre ‗String‘).
                Événement à traiter: clic ou relâchement du bouton gauche de la souris.

     •   « Checkboxes » : (cases à cocher)
                Deux états possibles.
                Boutons d‘un même groupe sont indépendants (plusieurs options peuvent
                    être sélectionnées simultanément).

     •   « Radio buttons » : (boutons radio)
                 Deux états (comme case à cocher).
                 Boutons d‘un même groupe sont mutuellement exclusifs (une seule option
                     peut être sélectionnée à la fois).

     •   « Frames » : (cadres)
                   Bordure rectangulaire délimitant un groupe de contrôles.

     •   « Static text » : (champ de texte fixe)
                     Affichage de texte.

     •   « Edit text » : (champ de texte éditable)
                    Saisie de texte.
                    Pas pour affichage.



14                                                                              blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                              Support du cours

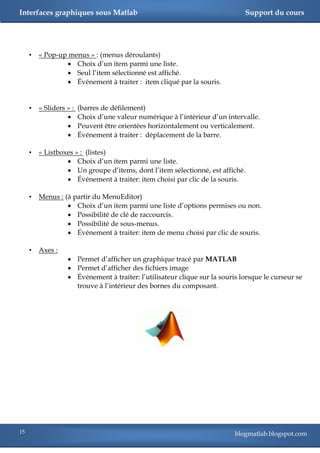

     •   « Pop-up menus » : (menus déroulants)
                  Choix d‘un item parmi une liste.
                  Seul l‘item sélectionné est affiché.
                  Événement à traiter : item cliqué par la souris.


     •   « Sliders » :   (barres de défilement)
                        Choix d‘une valeur numérique à l‘intérieur d‘un intervalle.
                        Peuvent être orientées horizontalement ou verticalement.
                        Événement à traiter : déplacement de la barre.

     •   « Listboxes » : (listes)
                   Choix d‘un item parmi une liste.
                   Un groupe d‘items, dont l‘item sélectionné, est affiché.
                   Événement à traiter: item choisi par clic de la souris.

     •   Menus : (à partir du MenuEditor)
                   Choix d‘un item parmi une liste d‘options permises ou non.
                   Possibilité de clé de raccourcis.
                   Possibilité de sous-menus.
                   Événement à traiter: item de menu choisi par clic de souris.

     •   Axes :
                    Permet d‘afficher un graphique tracé par MATLAB
                    Permet d‘afficher des fichiers image
                    Événement à traiter: l‘utilisateur clique sur la souris lorsque le curseur se
                     trouve à l‘intérieur des bornes du composant.




15                                                                         blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                          Support du cours

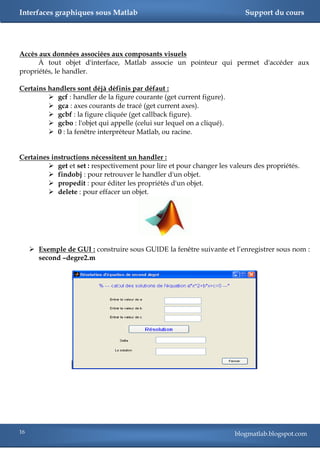

Accès aux données associées aux composants visuels
      À tout objet d'interface, Matlab associe un pointeur qui permet d'accéder aux
propriétés, le handler.

Certains handlers sont déjà définis par défaut :
          gcf : handler de la figure courante (get current figure).
          gca : axes courants de tracé (get current axes).
          gcbf : la figure cliquée (get callback figure).
          gcbo : l'objet qui appelle (celui sur lequel on a cliqué).
          0 : la fenêtre interpréteur Matlab, ou racine.


Certaines instructions nécessitent un handler :
          get et set : respectivement pour lire et pour changer les valeurs des propriétés.
          findobj : pour retrouver le handler d'un objet.
          propedit : pour éditer les propriétés d'un objet.
          delete : pour effacer un objet.




      Exemple de GUI : construire sous GUIDE la fenêtre suivante et l‘enregistrer sous nom :
       second –degre2.m




16                                                                      blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                         Support du cours

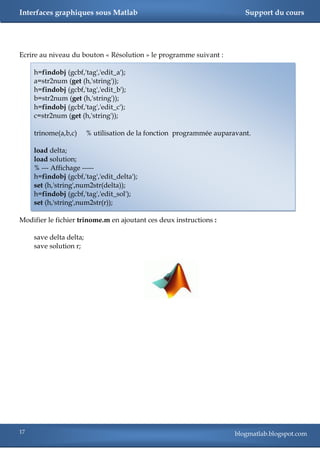

Ecrire au niveau du bouton « Résolution » le programme suivant :

     h=findobj (gcbf,'tag','edit_a');
     a=str2num (get (h,'string'));
     h=findobj (gcbf,'tag','edit_b');
     b=str2num (get (h,'string'));
     h=findobj (gcbf,'tag','edit_c');
     c=str2num (get (h,'string'));

     trinome(a,b,c)      % utilisation de la fonction programmée auparavant.

     load delta;
     load solution;
     % --- Affichage -----
     h=findobj (gcbf,'tag','edit_delta');
     set (h,'string',num2str(delta));
     h=findobj (gcbf,'tag','edit_sol');
     set (h,'string',num2str(r));

Modifier le fichier trinome.m en ajoutant ces deux instructions :

     save delta delta;
     save solution r;




17                                                                     blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                                    Support du cours



Annexe :

Exemple       : les vecteurs

Sur un ensemble de notes entre 0 et 20.
 - Calculer le nombre de notes>= 10.
 - Calculer le nombre de notes >=moyenne des notes.

 Le programme :

      disp (' *** N''oubliez pas les crochets ***') ;
      Note = input('Note == ');

      Taille= length(Note);
      Somme=0;

      for i=1:Taille
               Somme=Somme+Note(i);
      end

      moy=Somme/Taille ;
      N10=0;
      Nmoy=0;


     for i =1:Taille
              if Note (i)>=10
                      N10=N10+1;
             end
             if Note (i)>=moy
                      Nmoy=Nmoy+1;
             end
       end

      disp (['nombre de notes sup à 10 :' num2str(N10)]);
      disp (['nombre de notes sup à la moyonne :' num2str(Nmoy)]);




18                                                              blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                               Support du cours

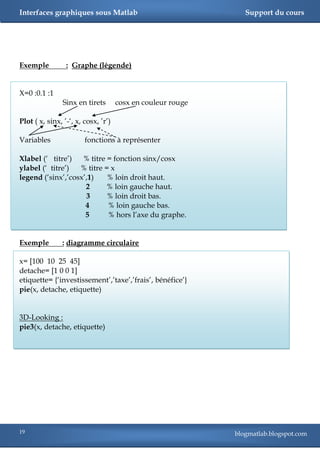

Exemple          : Graphe (légende)


X=0 :0.1 :1
                Sinx en tirets       cosx en couleur rouge

Plot ( x, sinx, ‘-‗, x, cosx, ‘r‘)

Variables               fonctions à représenter

Xlabel (‗ titre‘)   % titre = fonction sinx/cosx
ylabel (‗ titre‘)  % titre = x
legend (‗sinx‘,‘cosx‘,1)    % loin droit haut.
                     2      % loin gauche haut.
                     3      % loin droit bas.
                     4      % loin gauche bas.
                     5      % hors l‘axe du graphe.


Exemple         : diagramme circulaire

x= [100 10 25 45]
detache= [1 0 0 1]
etiquette= {‗investissement‘,‘taxe‘,‘frais‘, bénéfice‘}
pie(x, detache, etiquette)


3D-Looking :
pie3(x, detache, etiquette)




19                                                           blogmatlab.blogspot.com
Interfaces graphiques sous Matlab                       Support du cours

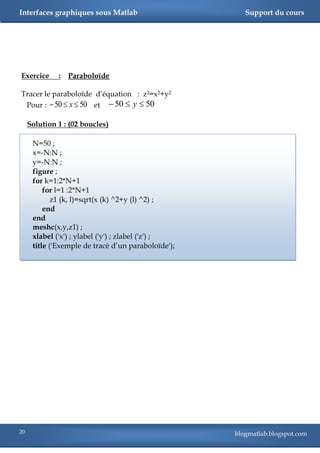

Exercice      :   Paraboloïde

Tracer le paraboloïde d‘équation : z2=x2+y2
 Pour :  50  x  50 et  50  y  50

     Solution 1 : (02 boucles)

      N=50 ;
      x=-N:N ;
      y=-N:N ;
      figure ;
      for k=1:2*N+1
          for l=1 :2*N+1
             z1 (k, l)=sqrt(x (k) ^2+y (l) ^2) ;
          end
      end
      meshc(x,y,z1) ;
      xlabel ('x') ; ylabel ('y') ; zlabel ('z') ;
      title ('Exemple de tracé d‘un paraboloïde');




20                                                   blogmatlab.blogspot.com
Interfaces graphiques sous Matlab      Support du cours




21                                  blogmatlab.blogspot.com

Contenu connexe

Tendances

Chapitre vi np complétude
Chapitre vi np complétudeChapitre vi np complétude
Chapitre vi np complétude
Sana Aroussi

Chapitre ii complexité et optimalité
Chapitre ii complexité et optimalitéChapitre ii complexité et optimalité
Chapitre ii complexité et optimalité
Sana Aroussi

Chapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsChapitre v algorithmes gloutons
Chapitre v algorithmes gloutons
Sana Aroussi

Cours algorithmique et complexite complet
Cours algorithmique et complexite completCours algorithmique et complexite complet
Cours algorithmique et complexite complet
Chahrawoods Dmz

Travaux Dirigés : Algorithmique et Structure de Données
Travaux Dirigés : Algorithmique et Structure de DonnéesTravaux Dirigés : Algorithmique et Structure de Données
Travaux Dirigés : Algorithmique et Structure de Données
Anass41


Tendances (20)

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche

Chapitre vi np complétude
Chapitre vi np complétudeChapitre vi np complétude
Chapitre vi np complétude

Chapitre ii complexité et optimalité
Chapitre ii complexité et optimalitéChapitre ii complexité et optimalité
Chapitre ii complexité et optimalité

Chapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsChapitre v algorithmes gloutons
Chapitre v algorithmes gloutons

Capteurs et-actionneurs
Capteurs et-actionneursCapteurs et-actionneurs
Capteurs et-actionneurs

Approximation Algorithms TSP
Approximation Algorithms   TSPApproximation Algorithms   TSP
Approximation Algorithms TSP

Cours algorithmique et complexite complet
Cours algorithmique et complexite completCours algorithmique et complexite complet
Cours algorithmique et complexite complet

Algorithmes de tri
Algorithmes de triAlgorithmes de tri
Algorithmes de tri

Recherche à voisinage variable
Recherche à voisinage variableRecherche à voisinage variable
Recherche à voisinage variable

TP C++ : Correction
TP C++ : CorrectionTP C++ : Correction
TP C++ : Correction

Asd1
Asd1Asd1
Asd1

Cours Algorithme: Matrice
Cours Algorithme: MatriceCours Algorithme: Matrice
Cours Algorithme: Matrice

Serie2
Serie2Serie2
Serie2

5.3 dynamic programming 03
5.3 dynamic programming 035.3 dynamic programming 03
5.3 dynamic programming 03

La complexité des algorithmes récursives Géométrie algorithmique
La complexité des algorithmes récursivesGéométrie algorithmiqueLa complexité des algorithmes récursivesGéométrie algorithmique
La complexité des algorithmes récursives Géométrie algorithmique

Travaux Dirigés : Algorithmique et Structure de Données
Travaux Dirigés : Algorithmique et Structure de DonnéesTravaux Dirigés : Algorithmique et Structure de Données
Travaux Dirigés : Algorithmique et Structure de Données

Knn
KnnKnn
Knn

Systèmes Automatisés
Systèmes AutomatisésSystèmes Automatisés
Systèmes Automatisés

Greedy algorithms
Greedy algorithmsGreedy algorithms
Greedy algorithms

Chapitre 5 arbres binaires
Chapitre 5 arbres binairesChapitre 5 arbres binaires
Chapitre 5 arbres binaires


Similaire à Ebook matlab

Mat lab1
Mat lab1Mat lab1
Mat lab1
fouadDD

Cours 1 bases de matlab 2eme annees
Cours 1   bases de matlab 2eme anneesCours 1   bases de matlab 2eme annees
Cours 1 bases de matlab 2eme annees
Tarik Taleb Bendiab

mis
mismis
mis
ISIG

Visual studio
Visual studioVisual studio
Visual studio
ISIG


Similaire à Ebook matlab (20)

Introduction à MATLAB et Simulink.pdf
Introduction à MATLAB et Simulink.pdfIntroduction à MATLAB et Simulink.pdf
Introduction à MATLAB et Simulink.pdf

Introduction à MATLAB et Simulink.pdf
Introduction à MATLAB et Simulink.pdfIntroduction à MATLAB et Simulink.pdf
Introduction à MATLAB et Simulink.pdf

Support matlab st
Support matlab stSupport matlab st
Support matlab st

Initiation r
Initiation rInitiation r
Initiation r

syntax-matlab.pdf
syntax-matlab.pdfsyntax-matlab.pdf
syntax-matlab.pdf

Cours de Matlab
Cours de MatlabCours de Matlab
Cours de Matlab

Mat lab1
Mat lab1Mat lab1
Mat lab1

Cours 1 bases de matlab 2eme annees
Cours 1   bases de matlab 2eme anneesCours 1   bases de matlab 2eme annees
Cours 1 bases de matlab 2eme annees

Tp2 matlab
Tp2 matlab Tp2 matlab
Tp2 matlab

Projet.pptx PRESENTATION DU PROJET DE PROGAMMATION EN C
Projet.pptx PRESENTATION DU PROJET DE PROGAMMATION EN CProjet.pptx PRESENTATION DU PROJET DE PROGAMMATION EN C
Projet.pptx PRESENTATION DU PROJET DE PROGAMMATION EN C

TP5_2020.pdf
TP5_2020.pdfTP5_2020.pdf
TP5_2020.pdf

mis
mismis
mis

Tp1 matlab
Tp1 matlab Tp1 matlab
Tp1 matlab

Les vecteurs seconde2020.pdf
Les vecteurs seconde2020.pdfLes vecteurs seconde2020.pdf
Les vecteurs seconde2020.pdf

Visual studio
Visual studioVisual studio
Visual studio

COURS_PYTHON_22.ppt
COURS_PYTHON_22.pptCOURS_PYTHON_22.ppt
COURS_PYTHON_22.ppt

Les vecteurs seconde2020.pptx
Les vecteurs seconde2020.pptxLes vecteurs seconde2020.pptx
Les vecteurs seconde2020.pptx

Tp3 matlab
Tp3 matlabTp3 matlab
Tp3 matlab

Algorithmique&Langage C-Partie1 BTS.pptx
Algorithmique&Langage C-Partie1 BTS.pptxAlgorithmique&Langage C-Partie1 BTS.pptx
Algorithmique&Langage C-Partie1 BTS.pptx

Tp01
Tp01Tp01
Tp01


Plus de N NASRI (9)

Activite association errahma bejaia
Activite association errahma bejaiaActivite association errahma bejaia
Activite association errahma bejaia

Conversion numérique analogique
Conversion numérique analogiqueConversion numérique analogique
Conversion numérique analogique

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite

Dimensionnement chauffeau
Dimensionnement chauffeauDimensionnement chauffeau
Dimensionnement chauffeau

Thérorie salaire
Thérorie salaireThérorie salaire
Thérorie salaire

Math
MathMath
Math

Logique0
Logique0Logique0
Logique0

Humouraugmentation
HumouraugmentationHumouraugmentation
Humouraugmentation

Fable bureau
Fable bureauFable bureau
Fable bureau


Dernier

Dernier (11)

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptx

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre française

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigées

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdf

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en France

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciation

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbaines


Ebook matlab

  • 1. Interfaces graphiques sous Matlab Support du cours Support du cours Interfaces graphiques sous Matlab Préparé par : Mr N.Nasri 1 blogmatlab.blogspot.com
  • 2. Interfaces graphiques sous Matlab Support du cours 1 - Introduction : MATLAB (MATrix LABoratory) est un logiciel basé sur le calcul matriciel. Son noyau est composé de librairies écrites au début en Fortran puis en C++. Il permet : – le calcul numérique. – le tracé de graphiques. – la programmation. – l‘interfaçage avec d‘autres langages (Fortran, C++). – le développement d‘interface utilisateur (GUI). – l‘utilisation des boites à outils (Toolboxes) spécialisées. MATLAB présente deux modes de fonctionnement : 1. Le mode interactif : exécution des instructions entrées par l‘utilisateur dans la fenêtre de commande de MATLAB (le Workspace). 2. Le mode exécutif : exécution de ‖programmes‖ ou ‖scripts‖ qui sont des fichiers regroupant une suite d‘instructions (les fichiers M). 2 - Première utilisation de Matlab : Une façon efficace de découvrir Matlab est d'utiliser son aide en ligne.  help : "help" tout seul donne la liste des aides générales possibles.  helpwin : ouvre une fenêtre et donne accès à une aide détaillée.  help + nom d’une commande : indique la syntaxe des graphes en 2D. Exemple : >> help plot  demo : lance une démo générale de Matlab .  help demos : donne une liste des démos existantes. 2 blogmatlab.blogspot.com
  • 3. Interfaces graphiques sous Matlab Support du cours Quelques commandes importantes:  lookfor + nom de commande : donne une liste de toutes les commandes qui ont un rapport avec la nom de commande écrite .  who et whos : donne les noms de variables présentes dans l‘espace de travail.  clear : supprime les variables de l‘espace du travail.  clc : efface l‘écran (sans toucher aux variables !)  exit ou quit : permet de sortir de Matlab  CTRL + C : (touches du clavier) permet d‘interrompre un programme (ie : récupérer la main). Format des variables: x = [4/3 1.2345e-6] format short 1.3333 0.0000 format short e 1.3333e+000 1.2345e-006 format short g 1.3333 1.2345e-006 format long 1.33333333333333 0.00000123450000 format long e 1.333333333333333e+000 1.234500000000000e-006 format long g 1.33333333333333 1.2345e-006 format bank 1.33 0.00 format rat 4/3 1/810045 format hex 3ff5555555555555 3eb4b6231abfd271 Nota : on commence d‘abord par définir le format, puis l‘opération à effectuer ou le nombre à affiché. 3 blogmatlab.blogspot.com
  • 4. Interfaces graphiques sous Matlab Support du cours 3 - Les matrices dans Matlab : Création de matrices : >> A = [a11 …. a1m; …. ; an1 …. anm] Exemple : >> A=[1 2 3 4;2 3 4 1;3 4 1 2;4 1 2 3] Quelques matrices prédéfinies : >> zeros(i,j) : donne une matrice de zéros. >> ones(i,j) : donne une matrice de uns . >> eye(i,j) : donne une matrice identité. >> rand(i,j) ou >> randn(i,j) : donne une matrice d‘éléments aléatoires. - i,j sont des entiers. - pour randn : les éléments sont choisis avec la loi normale. Quelques commandes importantes: >> A(i, :) : désigne la iiéme ligne de la matrice A. >> A(:, j) : désigne la jième colonne de la matrice A. >> A(i:j , :) : désigne la sous matrice formées des iiéme et jième lignes de la matrice A. >> A(:, i:2:j) : désigne la sous matrice formée des colonnes impaires de la matrice A. Nota : le 2 est le pas considéré. >> size(A) : permet d'obtenir la taille de la matrice A. >> max (A) : désigne l‘élément maximal de la matrice A. >> min (A) : désigne l‘élément minimal de la matrice A. >> mean (A) : désigne la moyenne des éléments de matrice A. >> median (A) : désigne la valeur médiane des éléments de matrice A. >> sort (A ) : tri par ordre croissant des éléments de matrice A. >> prod (A) : produit des éléments de matrice A. >> sum (A) : somme des éléments de matrice A. >> expm (A) : exponentielle de matrice A. (important :A doit être carrée) >> sqrtm (A) : racine carrée de la matrice A. (important :A doit être carrée) 4 blogmatlab.blogspot.com
  • 5. Interfaces graphiques sous Matlab Support du cours >> inv (A) : la matrice inverse de A. >> det (A) : déterminant de la matrice A. (important :A doit être carrée) >> eig (A) : valeurs propres et vecteurs propres de la matrice A. >> null (A) : noyau de la matrice A. >> rank (A) : rang de matrice A. Application 1 : Construction élément par élément Ecrire l‘exemple sous Matlab et commenter le résultat. Exemple: >>for i=1:3,for j=1:4, F(i,j)=i+(j-1)*3;end;end; >> F 4 - Opérations sur les polynômes : Nota : un polynôme se déclare comme un vecteur qui contient ses coefficients. Exemple 1 : B(x)=5.X4 +3.X3 +2.X Sous Matlab : >> B=[5 3 0 2 0] ou bien : >> B=[5,3,0,2,0] Quelques commandes importantes: >> Roots (B) : racines du polynôme B. >> polyval (B,x) : évaluer le polynôme (exp: avant de représenter son graphe). >> poly (v) : reconstruit un polynôme à partir de ses racines. 5 – Graphisme dans Matlab : Gestion des graphiques à 2d : >> Plot (y) : représente le graphe de la fonction y. >> title (‗ expression ‘) : affiche le titre du graphe. >> Xlabel (‗expression ‘) : affiche l‘étiquette à l‘axe des abscisses. >> Ylabel (‗expression ‘) : affiche l‘étiquette à l‘axe des ordonnées. 5 blogmatlab.blogspot.com
  • 6. Interfaces graphiques sous Matlab Support du cours >> grid on : affiche la grille. >> grid off : masque la grille. >> hold on : affiche une seconde courbe dans une meme figure. >> clf : efface le graphe . >> stem (y) : représente la séquence de données (discrètes) y. Application : x = 0:pi/100:2*pi; y = sin(x); y2 = sin(x-.25); y3 = sin(x-.5); plot(x,y,x,y2,x,y3) legend('sin(x)','sin(x-.25)','sin(x-.5)') Le style et Couleurs des lignes : >> plot (x,y,'style_couleur_marker') • Couleur : 'c', 'm' 'y' 'r' 'g' 'b' 'w' 'k' [cyan, magenta, yellow, red, green, blue, white et black]. • Style : '-' '--' ':' '-.' Exemple : >> plot (y, ‘linestyle‘,‘—‗) ; • Marker : '+' 'o' '*' ‗x' ‗s' 'd' ' ^' 'v' '>' '<' 'p' 'h' Utilisation du Handle : Quand Matlab crée des objets, il leurs affecte un identifiant appelé ―handle‖. Ce dernier est utilisé pour acceder aux propriétés de l‘objet grace aux instructions : ―set ― et ―get ―. Exemple : >> x = 1:10; >> y = x.^3; >> h = plot(x,y); Pour changer de couleur , on ecrit : set(h,'Color','red') Pour changer le style de ligne , on ecrit : set(h,'LineWidth', 6); 6 blogmatlab.blogspot.com
  • 7. Interfaces graphiques sous Matlab Support du cours 6 - Gestion des Images : Lire et afficher une Image : I = imread ('nom_image.ext'); figure, imshow (I) Redimensionner une Image : J = imresize(I,0.6); figure, imshow (J) % --- Affichage ---* (Le 0.6 est le facteur d‘échelle) Retourner une Image : K = imrotate (I,30); figure, imshow(K) (Le 30 est le facteur d‘échelle) 7 - Gestion de l’audio : Lecture d‘un son : >> y = wavread('Nom.wav'); : Nom.wav Fichier qui se trouve dans le dossier Work. >> wavplay(y, F) : F représente la fréquence. % (Poser F=20000, puis changer de valeur pour voir son effet). >> sound(y, F) : Convertir le signal y en un son. >> aviread (y) : lire les fichiers AVI (Audio / Video Interleaved). Enregistrer un son : >> wavwrite (y, F, ‗nom_fichier‘) : sauvegarde le signal y dans un fichier au format Wav. 8 - Programmation en Matlab : Les fonctions élémentaires : Un certain nombre de fonctions élémentaires sont prédéfinies : sin, cos, abs,... >> x=[0:0.5:pi] >> sin(x) >> x=[0:0.2:10] >> exp(x) 7 blogmatlab.blogspot.com
  • 8. Interfaces graphiques sous Matlab Support du cours Fonctions et script :  Exemple de fonction : écrire ce programme et l‘enregistrer sous nom : trinome.m % --- calcul des solutions de l'équation a*x^2+b*x+c=0 ---* function r =trinome(a,b,c) delta=b^2-4*a*c; if delta==0 r(1)=-b/2; else delta > 0 r(1)=(-b-sqrt(delta))/2*a; r(2)=(-b+sqrt(delta))/2*a; end disp(['delta == ', num2str(delta)]); disp(['la solution est ', num2str(r)]);  Utilisation de la fonction dans un script: écrire ce programme et l‘enregistrer sous nom : trinome3.m % --- calcul des solutions de l'équation a*x^2+b*x+c=0 ---* disp ('Ceci est un script qui calcul des solutions de l''équation a*x^2+b*x+c=0'); disp ('Donner la valeur de a') a=input ('a = '); disp ('Donner la valeur de b') b=input ('b = '); disp ('Donner la valeur de c') c=input ('c = '); trinome (a,b,c); % appel de la fonction aux parameters a,b,c Remarque : Cette fonction ne prend pas en considération le cas ou ( a=0, b=0, c=0=). - Modifier trinome2.m afin d‘avoir une solution complète. 8 blogmatlab.blogspot.com
  • 9. Interfaces graphiques sous Matlab Support du cours  Exemple de script: écrire ce programme et l‘enregistrer sous nom : trinome2.m % --- calcul des solutions de l'équation a*x^2+b*x+c=0 ---* disp ('Ceci est un script qui calcul des solutions de l''équation a*x^2+b*x+c=0'); disp ('Donner la valeur de a') a=input ('a = '); disp ('Donner la valeur de b') b=input ('b = '); disp ('Donner la valeur de c') c=input ('c = '); delta=b^2-4*a*c; if delta==0 r(1)=-b/2; else delta >0 r(1)=(-b-sqrt(delta))/2*a; r(2)=(-b+sqrt(delta))/2*a; end disp (['delta == ', num2str(delta)]); disp (['la solution est ', num2str(r)]); 9 blogmatlab.blogspot.com
  • 10. Interfaces graphiques sous Matlab Support du cours 9 - Conception de l’interface graphique GUI : [Graphical User Interface] Avantage des GUI : La productivité. Basculer entre plusieurs applications sans perdre beaucoup du temps. (Exemple : dans l‘environnement Windows, passer entre Word, Explorer, Excel, Media player, .. se fait de manière très rapide). Etapes de Conception : Il clair qu‘il ne suffit pas de s‘asseoir et de se mettre à programmer. Il faut passer par certaines étapes : Description Analyse Interface Du Du Algorithme Programme Graphique Problème Problème Prendre un cahier et un crayon  Planifier : définir le but de l‘interface  Analyse : définir le problème à résoudre. (Rassembler les équations mathématiques nécessaires)  Le Cahier de charge : définir les fonctions et taches en détails. (Enumérer les différentes taches voulues et rassembler les données nécessaires)  La Conception : compléter le cahier de charge avec les détails de conception : - Développer le design. - Exemples d’écran (taille des fenêtres...). - Disposition des boutons. - Les couleurs, la forme d’écriture. (Ces détails dépendent de votre cible [A qui est destiné votre interface). Maintenant on passe à l‘étape de programmation :  Le Codage : qui ne se termine jamais (ie : il y a toujours des modifications).  Le Test : tester les différentes fonctions avec différentes « inputs ». (Il conseillé de refaire le test plusieurs fois). 10 blogmatlab.blogspot.com
  • 11. Interfaces graphiques sous Matlab Support du cours Principes de Conception : Garder à l‘esprit les sept principes qui ont guidé l‘écriture de Windows.  L’utilisateur doit avoir le contrôle : l‘utilisateur doit sentir que c‘est lui qui à l‘initiative d‘une action au lieu de réagir à l‘ordinateur.  Etre direct : une image vaut mille mots. (les différentes fonctions doivent être visuellement intuitives).  La Cohérence : votre interface doit être cohérente avec Windows, l‘utilisateur ne doit pas passer son temps à apprendre votre application( c‘est la cohérence externe). (L‘interface doit présenté une cohérence interne : entre les différentes fenêtres). Exemple : Si le raccourci clavier Ctrl + C : sert à copier dans une fenêtre, il faut pas l‘utiliser pour une autre fonction dans une autre fenêtre.  Etre magnanime : si l‘on est sur le point d‘effectuer une action qui formatera le disque dur, une boite de dialogue apparaît est prévient de ce qui risque d‘arriver. ie : Toutes les actions de l‘utilisateur doivent être réversible ou corrigible ;et il doit être prévenu à l‘aide des boites du dialogue.  Du répondant : « faire toujours savoir à l‘utilisateur ce qui se passe » . - Barre de chargement - Boite de dialogue - Indices visuels et sonores - Messages d‘erreur - Changement de la forme du curseur  De l’esthétique : - Couleur - Design - Disposition des objets  De la simplicité : la GUI doit être facile d‘apprentissage et d‘usage . ie : permettre l‘accès à toutes les fonctions et informations de l‘application, tout en gardant la manipulation aussi simple que possible. Eviter de trop écrire : écrivez Nom au lieu de Nom du client. (Il faut s‘exprimer avec un minimum de mots sans pour autant perdre en sens). 11 blogmatlab.blogspot.com
  • 12. Interfaces graphiques sous Matlab Support du cours Exemple de GUI par programmation : On veut reprendre la fonction trinome.m et l‘utiliser dans une interface. Ecrire ce code et sauvegarder le sous le nom : second_degre.m . % --- calcul des solutions de l'équation a*x^2+b*x+c=0 ---* close all clear all %création de la fenêtre graphique figure (1) % titre principal txt_principal = uicontrol(gcf, ... 'style', 'text', ... 'position',[30 340 500 45],... 'string',' Calcul des solutions de l''équation : a*x^2+b*x+c=0') ; % création des zones éditables ed_a = uicontrol(gcf, ... 'style', 'edit', ... 'position',[275 230 100 20]) ed_b = uicontrol(gcf, ... 'style', 'edit',... 'position',[275 200 100 20]) ed_c = uicontrol(gcf, ... 'style', 'edit', ... 'position',[275 170 100 20]) ed_delta = uicontrol(gcf, ... 'style', 'edit',... 'position',[275 110 200 20]) ed_sol = uicontrol(gcf,... 'style', 'edit', ... 'position',[275 80 200 20]) % création des boutons % le bouton Fermer clabel = 'Fermer' cpos = [370 30 180 20] ; ccallback = 'close all ; clear all' ; 12 blogmatlab.blogspot.com
  • 13. Interfaces graphiques sous Matlab Support du cours bp_fermer = uicontrol(gcf, ... 'style', 'push', ... 'position',cpos,... 'string',clabel,... 'callback', ccallback) ; % le bouton Résolution clabel = 'Résolution' cpos = [130 140 180 20] ; ccallback=['a=str2num(get(ed_a,''string'')),'... 'b=str2num(get(ed_b,''string'')),'... 'c=str2num(get(ed_c,''string'')),'... 'trinome(a,b,c),'... % le fichier modifié 'load delta,'... 'load solution,'... 'set(ed_delta,''string'',num2str(delta)),'... 'set(ed_sol,''string'',num2str(r))'] bp_resolution = uicontrol(gcf, ... 'style', 'push',... 'position',cpos,... 'string',clabel,... 'callback',ccallback); Nota : La fenêtre peut être personnalisé : Hfenetre= figure (‗Name‘, ‗nom_fenetre‘ , … ‗NumberTitle‘, ‗off‘, … ‗Resize‘ , ‗off‘, … ‗Position‘, [x y largeur hauteur]) 13 blogmatlab.blogspot.com
  • 14. Interfaces graphiques sous Matlab Support du cours 10 - Création d’une interface graphique avec MATLAB GUIDE L'environnement GUIDE de Matlab permet de développer des GUI, des interfaces graphiques. Un GUI est défini dans Matlab par deux fichiers dépendants, respectivement une figure et un script. La programmation d'un GUI utilise des callbacks, et les échanges de données s'opèrent avec des handlers. Éléments de base - Fiche et composants visuels (aspect visuel). - Code définissant fonctionnement de l‘interface (aspect fonctionnement). Création d’une nouvelle interface – Ligne de commande MATLAB : tapez « guide » – Dans la fenêtre « GUIDE Quick Start », choisissez l‘onglet « Create New GUI ». – Une fiche vierge quadrillée apparaît à l‘écran sur laquelle vous placerez les composants visuels de l‘interface graphique. Palette des composants visuels : • « Push buttons » : (boutons poussoirs)  Un seul état (stable).  Identifié avec un court texte (paramètre ‗String‘).  Événement à traiter: clic ou relâchement du bouton gauche de la souris. • « Checkboxes » : (cases à cocher)  Deux états possibles.  Boutons d‘un même groupe sont indépendants (plusieurs options peuvent être sélectionnées simultanément). • « Radio buttons » : (boutons radio)  Deux états (comme case à cocher).  Boutons d‘un même groupe sont mutuellement exclusifs (une seule option peut être sélectionnée à la fois). • « Frames » : (cadres)  Bordure rectangulaire délimitant un groupe de contrôles. • « Static text » : (champ de texte fixe)  Affichage de texte. • « Edit text » : (champ de texte éditable)  Saisie de texte.  Pas pour affichage. 14 blogmatlab.blogspot.com
  • 15. Interfaces graphiques sous Matlab Support du cours • « Pop-up menus » : (menus déroulants)  Choix d‘un item parmi une liste.  Seul l‘item sélectionné est affiché.  Événement à traiter : item cliqué par la souris. • « Sliders » : (barres de défilement)  Choix d‘une valeur numérique à l‘intérieur d‘un intervalle.  Peuvent être orientées horizontalement ou verticalement.  Événement à traiter : déplacement de la barre. • « Listboxes » : (listes)  Choix d‘un item parmi une liste.  Un groupe d‘items, dont l‘item sélectionné, est affiché.  Événement à traiter: item choisi par clic de la souris. • Menus : (à partir du MenuEditor)  Choix d‘un item parmi une liste d‘options permises ou non.  Possibilité de clé de raccourcis.  Possibilité de sous-menus.  Événement à traiter: item de menu choisi par clic de souris. • Axes :  Permet d‘afficher un graphique tracé par MATLAB  Permet d‘afficher des fichiers image  Événement à traiter: l‘utilisateur clique sur la souris lorsque le curseur se trouve à l‘intérieur des bornes du composant. 15 blogmatlab.blogspot.com
  • 16. Interfaces graphiques sous Matlab Support du cours Accès aux données associées aux composants visuels À tout objet d'interface, Matlab associe un pointeur qui permet d'accéder aux propriétés, le handler. Certains handlers sont déjà définis par défaut :  gcf : handler de la figure courante (get current figure).  gca : axes courants de tracé (get current axes).  gcbf : la figure cliquée (get callback figure).  gcbo : l'objet qui appelle (celui sur lequel on a cliqué).  0 : la fenêtre interpréteur Matlab, ou racine. Certaines instructions nécessitent un handler :  get et set : respectivement pour lire et pour changer les valeurs des propriétés.  findobj : pour retrouver le handler d'un objet.  propedit : pour éditer les propriétés d'un objet.  delete : pour effacer un objet.  Exemple de GUI : construire sous GUIDE la fenêtre suivante et l‘enregistrer sous nom : second –degre2.m 16 blogmatlab.blogspot.com
  • 17. Interfaces graphiques sous Matlab Support du cours Ecrire au niveau du bouton « Résolution » le programme suivant : h=findobj (gcbf,'tag','edit_a'); a=str2num (get (h,'string')); h=findobj (gcbf,'tag','edit_b'); b=str2num (get (h,'string')); h=findobj (gcbf,'tag','edit_c'); c=str2num (get (h,'string')); trinome(a,b,c) % utilisation de la fonction programmée auparavant. load delta; load solution; % --- Affichage ----- h=findobj (gcbf,'tag','edit_delta'); set (h,'string',num2str(delta)); h=findobj (gcbf,'tag','edit_sol'); set (h,'string',num2str(r)); Modifier le fichier trinome.m en ajoutant ces deux instructions : save delta delta; save solution r; 17 blogmatlab.blogspot.com
  • 18. Interfaces graphiques sous Matlab Support du cours Annexe : Exemple : les vecteurs Sur un ensemble de notes entre 0 et 20. - Calculer le nombre de notes>= 10. - Calculer le nombre de notes >=moyenne des notes. Le programme : disp (' *** N''oubliez pas les crochets ***') ; Note = input('Note == '); Taille= length(Note); Somme=0; for i=1:Taille Somme=Somme+Note(i); end moy=Somme/Taille ; N10=0; Nmoy=0; for i =1:Taille if Note (i)>=10 N10=N10+1; end if Note (i)>=moy Nmoy=Nmoy+1; end end disp (['nombre de notes sup à 10 :' num2str(N10)]); disp (['nombre de notes sup à la moyonne :' num2str(Nmoy)]); 18 blogmatlab.blogspot.com
  • 19. Interfaces graphiques sous Matlab Support du cours Exemple : Graphe (légende) X=0 :0.1 :1 Sinx en tirets cosx en couleur rouge Plot ( x, sinx, ‘-‗, x, cosx, ‘r‘) Variables fonctions à représenter Xlabel (‗ titre‘) % titre = fonction sinx/cosx ylabel (‗ titre‘) % titre = x legend (‗sinx‘,‘cosx‘,1) % loin droit haut. 2 % loin gauche haut. 3 % loin droit bas. 4 % loin gauche bas. 5 % hors l‘axe du graphe. Exemple : diagramme circulaire x= [100 10 25 45] detache= [1 0 0 1] etiquette= {‗investissement‘,‘taxe‘,‘frais‘, bénéfice‘} pie(x, detache, etiquette) 3D-Looking : pie3(x, detache, etiquette) 19 blogmatlab.blogspot.com
  • 20. Interfaces graphiques sous Matlab Support du cours Exercice : Paraboloïde Tracer le paraboloïde d‘équation : z2=x2+y2 Pour :  50  x  50 et  50  y  50 Solution 1 : (02 boucles) N=50 ; x=-N:N ; y=-N:N ; figure ; for k=1:2*N+1 for l=1 :2*N+1 z1 (k, l)=sqrt(x (k) ^2+y (l) ^2) ; end end meshc(x,y,z1) ; xlabel ('x') ; ylabel ('y') ; zlabel ('z') ; title ('Exemple de tracé d‘un paraboloïde'); 20 blogmatlab.blogspot.com
  • 21. Interfaces graphiques sous Matlab Support du cours 21 blogmatlab.blogspot.com
