1. COMPTE RENDU
Réalisé par:
• Maha Achouri
Conception des systèmes temps réel
Programmation en multitaches
INSTITUT SUPÉRIEUR D’INFORMATIQUE DE
MÉDENINE

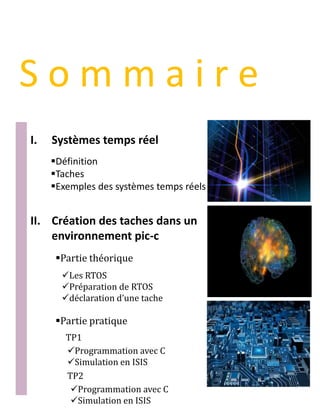

2. S o m m a i r e
I. Systèmes temps réel
Définition
Taches
Exemples des systèmes temps réels
II. Création des taches dans un
environnement pic-c
Partie théorique
Partie pratique
Les RTOS
Préparation de RTOS
déclaration d’une tache
Programmation avec C
Simulation en ISIS
TP1
TP2
Programmation avec C
Simulation en ISIS

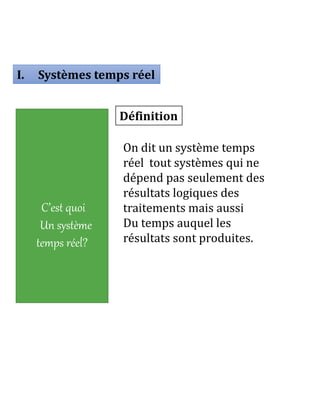

3. I. Systèmes temps réel
C’est quoi
Un système
temps réel?
On dit un système temps
réel tout systèmes qui ne
dépend pas seulement des
résultats logiques des
traitements mais aussi
Du temps auquel les
résultats sont produites.
Définition

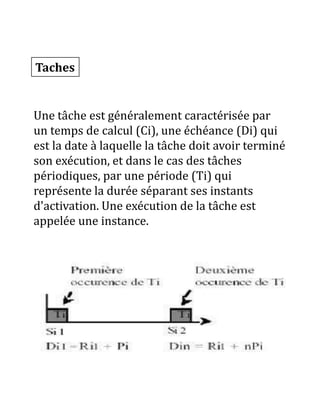

4. Taches
Une tâche est généralement caractérisée par
un temps de calcul (Ci), une échéance (Di) qui
est la date à laquelle la tâche doit avoir terminé
son exécution, et dans le cas des tâches
périodiques, par une période (Ti) qui
représente la durée séparant ses instants
d'activation. Une exécution de la tâche est
appelée une instance.

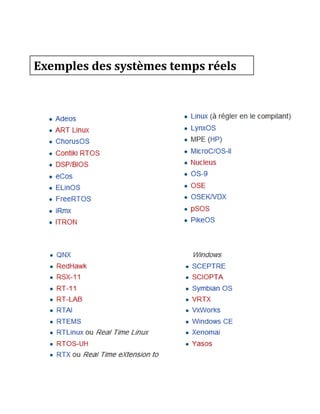

5. Exemples des systèmes temps réels

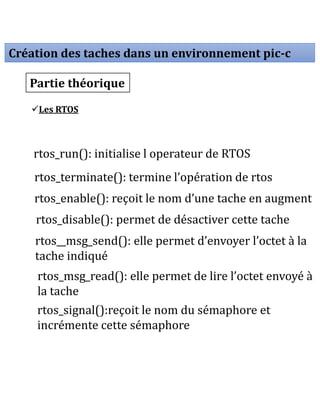

6. Création des taches dans un environnement pic-c
Partie théorique
Les RTOS
rtos_run(): initialise l operateur de RTOS
rtos_terminate(): termine l’opération de rtos
rtos_enable(): reçoit le nom d’une tache en augment
rtos_disable(): permet de désactiver cette tache
rtos__msg_send(): elle permet d’envoyer l’octet à la
tache indiqué
rtos_msg_read(): elle permet de lire l’octet envoyé à
la tache
rtos_signal():reçoit le nom du sémaphore et
incrémente cette sémaphore

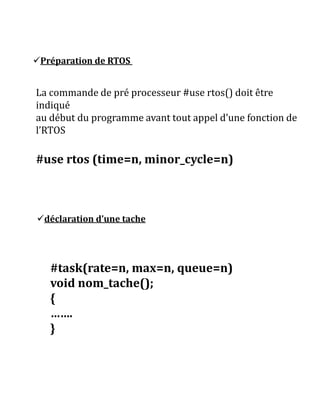

7. Préparation de RTOS
déclaration d’une tache
La commande de pré processeur #use rtos() doit être
indiqué
au début du programme avant tout appel d’une fonction de
l’RTOS
#use rtos (time=n, minor_cycle=n)
#task(rate=n, max=n, queue=n)
void nom_tache();
{
…….
}

8. Partie pratique
Programmation avec C
#include "C:UsersuserDesktopNouveau
dossier 7main.h"
#use rtos(timer=1,minor_cycle=10ms)
#task(rate=20ms,max=10ms)
void temp()
{
output_bit(pin_B0,0);
}
#task(rate=20ms,max=10ms)
void temp2()
{
output_bit(pin_B0,1);
}
#task(rate=20ms,max=10ms)
void temp3()
{
output_bit(pin_B1,1);
}
#task(rate=20ms,max=10ms)
void temp4()
{
output_bit(pin_B1,0);
}
void main()
{
TP1

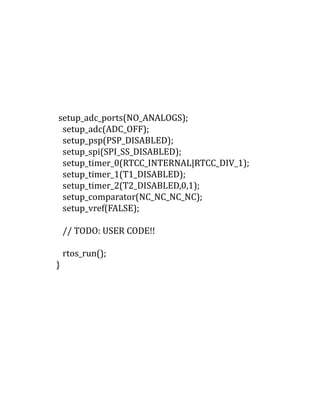

9. setup_adc_ports(NO_ANALOGS);
setup_adc(ADC_OFF);
setup_psp(PSP_DISABLED);
setup_spi(SPI_SS_DISABLED);
setup_timer_0(RTCC_INTERNAL|RTCC_DIV_1);
setup_timer_1(T1_DISABLED);
setup_timer_2(T2_DISABLED,0,1);
setup_comparator(NC_NC_NC_NC);
setup_vref(FALSE);
// TODO: USER CODE!!
rtos_run();
}

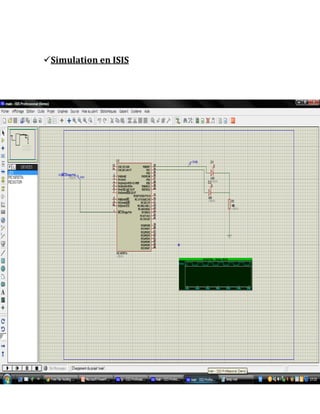

10. Simulation en ISIS

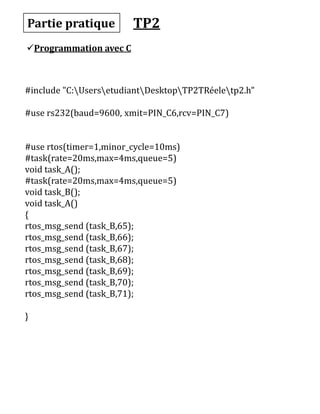

11. Partie pratique
Programmation avec C
#include "C:UsersetudiantDesktopTP2TRéeletp2.h"
#use rs232(baud=9600, xmit=PIN_C6,rcv=PIN_C7)
#use rtos(timer=1,minor_cycle=10ms)
#task(rate=20ms,max=4ms,queue=5)
void task_A();
#task(rate=20ms,max=4ms,queue=5)
void task_B();
void task_A()
{
rtos_msg_send (task_B,65);
rtos_msg_send (task_B,66);
rtos_msg_send (task_B,67);
rtos_msg_send (task_B,68);
rtos_msg_send (task_B,69);
rtos_msg_send (task_B,70);
rtos_msg_send (task_B,71);
}
TP2

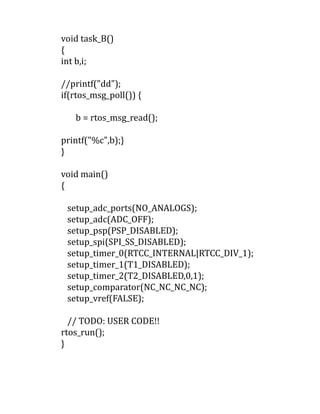

12. void task_B()
{
int b,i;
//printf("dd");
if(rtos_msg_poll()) {
b = rtos_msg_read();
printf("%c",b);}
}
void main()
{
setup_adc_ports(NO_ANALOGS);
setup_adc(ADC_OFF);
setup_psp(PSP_DISABLED);
setup_spi(SPI_SS_DISABLED);
setup_timer_0(RTCC_INTERNAL|RTCC_DIV_1);
setup_timer_1(T1_DISABLED);
setup_timer_2(T2_DISABLED,0,1);
setup_comparator(NC_NC_NC_NC);
setup_vref(FALSE);
// TODO: USER CODE!!
rtos_run();
}

13. Simulation en ISIS
