Le document présente un projet sur un afficheur 7 segments réalisé par des étudiants en systèmes embarqués. Il décrit les étapes théoriques et pratiques de la conception, y compris les composants utilisés comme le PIC 16F84A, ainsi que le schéma électrique et les techniques de montage. Enfin, il rend hommage aux personnes ayant aidé à la réalisation de ce mini-projet.

1. Afficheur 7 segments mini projet
Encadrée par: M.Dhaou bouchouicha Presenté par:
Achouri maha
ben mabrouk sabrine

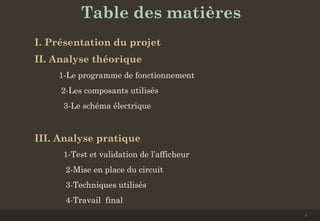

2. Table des matières
I. Présentation du projet
II. Analyse théorique
1-Le programme de fonctionnement
2-Les composants utilisés
3-Le schéma électrique
III. Analyse pratique
1-Test et validation de l’afficheur
2-Mise en place du circuit
3-Techniques utilisés
4-Travail final
2

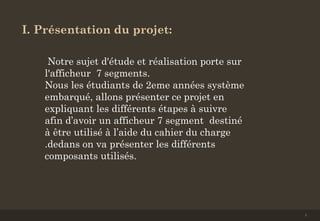

3. I. Présentation du projet:
Notre sujet d'étude et réalisation porte sur
l'afficheur 7 segments.
Nous les étudiants de 2eme années système
embarqué, allons présenter ce projet en
expliquant les différents étapes à suivre
afin d’avoir un afficheur 7 segment destiné
à être utilisé à l’aide du cahier du charge
.dedans on va présenter les différents
composants utilisés.
3

4. II. Analyse théorique:
1-Le programme de fonctionnement:
Programme de PIC 16F84A pour le fonctionnement en mode compteur et
décompteur
#include <16F84A.h>
#use delay (clock=4000000)
void
main()
{INT i;
int const t[10]={63,6,91,79,102,109,125,7,127,111};
do
{
if(input(PIN_A0)==1){
for (i=0;i<=9;++i)
4

5. {
output_b(t[i]);
delay_ms(1000);
}
Else
{ for (i=0;i<=9;++i){
output_b(t[9-i]);
delay_ms(1000);
}
}
}
while(true);
}
5

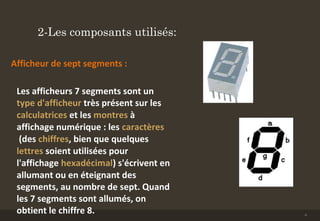

6. 2-Les composants utilisés:
Afficheur de sept segments :
Les afficheurs 7 segments sont un
type d'afficheur très présent sur les
calculatrices et les montres à
affichage numérique : les caractères
(des chiffres, bien que quelques
lettres soient utilisées pour
l'affichage hexadécimal) s'écrivent en
allumant ou en éteignant des
segments, au nombre de sept. Quand
les 7 segments sont allumés, on
obtient le chiffre 8. 6

7. PIC 16F84A:
16F84 dont le numéro 16 signifie qu'il
fait partie de la famille "MID-
RANGE". C'est la famille de PIC qui
travaille sur des mots de 14 bits.
La lettre F indique que la mémoire
programme de ce PIC est de type "
Flash".
Les deux derniers chiffres permettent
d'identifier précisément le PIC, ici
c'est un PIC de type 84.
La référence 16F84 peut avoir un
suffixe du type "-XX" dans lequel XX
représente la fréquence d'horloge
maximal que le PIC peut recevoir. 7

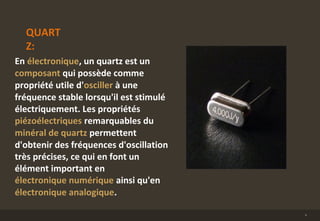

8. QUART
Z:
En électronique, un quartz est un
composant qui possède comme
propriété utile d'osciller à une
fréquence stable lorsqu'il est stimulé
électriquement. Les propriétés
piézoélectriques remarquables du
minéral de quartz permettent
d'obtenir des fréquences d'oscillation
très précises, ce qui en font un
élément important en
électronique numérique ainsi qu'en
électronique analogique.
8

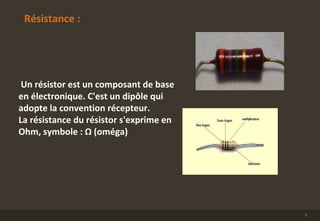

9. Résistance :
Un résistor est un composant de base
en électronique. C'est un dipôle qui
adopte la convention récepteur.
La résistance du résistor s'exprime en
Ohm, symbole : Ω (oméga)
9

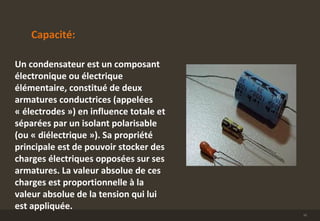

10. Capacité:
Un condensateur est un composant
électronique ou électrique
élémentaire, constitué de deux
armatures conductrices (appelées
« électrodes ») en influence totale et
séparées par un isolant polarisable
(ou « diélectrique »). Sa propriété
principale est de pouvoir stocker des
charges électriques opposées sur ses
armatures. La valeur absolue de ces
charges est proportionnelle à la
valeur absolue de la tension qui lui
est appliquée.
10

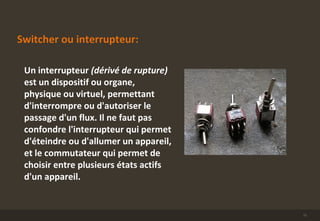

11. Switcher ou interrupteur:
Un interrupteur (dérivé de rupture)
est un dispositif ou organe,
physique ou virtuel, permettant
d'interrompre ou d'autoriser le
passage d'un flux. Il ne faut pas
confondre l'interrupteur qui permet
d'éteindre ou d'allumer un appareil,
et le commutateur qui permet de
choisir entre plusieurs états actifs
d'un appareil.
11

12. 3-Le schéma électrique:
12

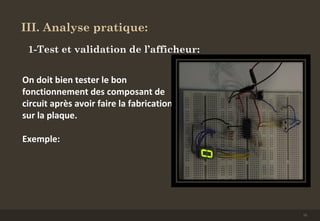

13. III. Analyse pratique:
1-Test et validation de l’afficheur:
On doit bien tester le bon
fonctionnement des composant de
circuit après avoir faire la fabrication
sur la plaque.
Exemple:
13

14. 2-Mise en place du circuit:
Le premier schéma : Le schéma final:
14

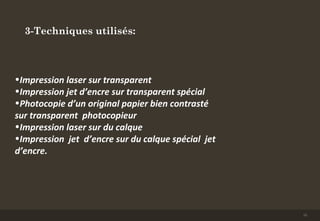

15. 3-Techniques utilisés:
•Impression laser sur transparent
•Impression jet d’encre sur transparent spécial
•Photocopie d’un original papier bien contrasté
sur transparent photocopieur
•Impression laser sur du calque
•Impression jet d’encre sur du calque spécial jet
d’encre.
15

16. •Insolation de la plaque époxy
•La révélation
•Mise en place et soudure des composants :
Avant de souder les composants, il nous fait percer les
pastilles.
Ces trous correctement à l’emplacement des pâtes des
composants.
Une fois toutes les pastilles percées au bon diamètre on va
pouvoir souder les composants.
A présent on doit placer les composent sur la plaque en
s’aidant du schéma.
Pour souder on utiliser un fer à souder et de l’étain car
c’est un métal facilement manipulable et que température
de fusion est assez basse (il fond facilement).
16

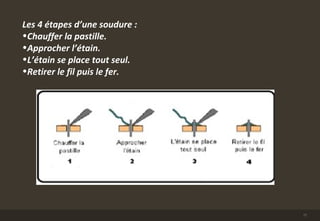

17. Les 4 étapes d’une soudure :
•Chauffer la pastille.
•Approcher l’étain.
•L’étain se place tout seul.
•Retirer le fil puis le fer.
17

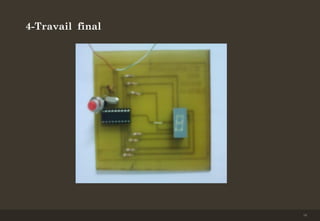

18. 4-Travail final
18

19. Remerciement spécial
Nous vraiment remercions tous qui nous ont aidés à
realiser ce mini-projet un remerciement special à
M.Bouchuicha Dhaou et M. Samir
