Traitement du Signal Avancé
Représentation temps- fréquence
Jamila BAKKOURY

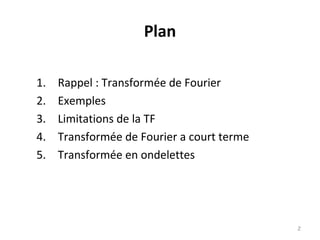

Plan
1. Rappel : Transformée de Fourier
2. Exemples
3. Limitations de la TF
4. Transformée de Fourier a court terme
5. Transformée en ondelettes
2

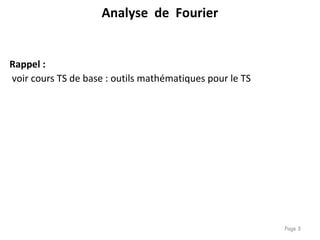

Analyse de Fourier
Rappel :
voir cours TS de base : outils mathématiques pour le TS
Page 3

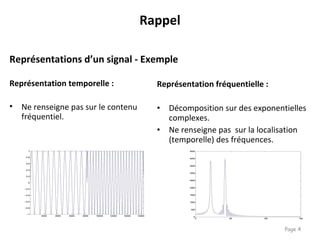

Représentations d’un signal - Exemple
Représentation temporelle :
• Ne renseigne pas sur le contenu
fréquentiel.
Page 4
Représentation fréquentielle :
• Décomposition sur des exponentielles
complexes.
• Ne renseigne pas sur la localisation
(temporelle) des fréquences.
Rappel
Page 5

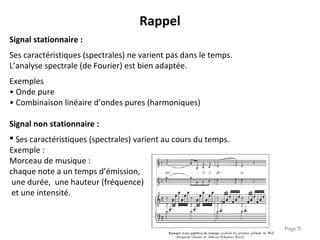

Signal stationnaire :
Ses caractéristiques (spectrales) ne varient pas dans le temps.
L’analyse spectrale (de Fourier) est bien adaptée.
Exemples
• Onde pure
• Combinaison linéaire d’ondes pures (harmoniques)
Signal non stationnaire :
 Ses caractéristiques (spectrales) varient au cours du temps.
Exemple :
Morceau de musique :
chaque note a un temps d’émission,
une durée, une hauteur (fréquence)
et une intensité.
Rappel
Page 6

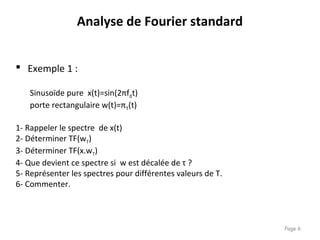

 Exemple 1 :
Sinusoïde pure x(t)=sin(2πf0t)
porte rectangulaire w(t)=πT(t)
1- Rappeler le spectre de x(t)
2- Déterminer TF(wT)
3- Déterminer TF(x.wT)
4- Que devient ce spectre si w est décalée de τ ?
5- Représenter les spectres pour différentes valeurs de T.
6- Commenter.
Analyse de Fourier standard
Page 7

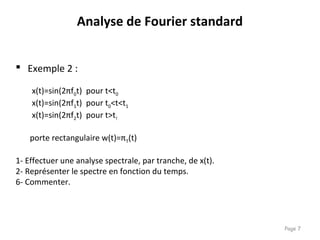

 Exemple 2 :
x(t)=sin(2πf0t) pour t<t0
x(t)=sin(2πf1t) pour t0<t<t1
x(t)=sin(2πf2t) pour t>t!
porte rectangulaire w(t)=πT(t)
1- Effectuer une analyse spectrale, par tranche, de x(t).
2- Représenter le spectre en fonction du temps.
6- Commenter.
Analyse de Fourier standard
Page 8
Pour une sinusoïde infinie, toute l’énergie du spectre est concentrée à
une fréquence donnée, c’est à dire la fréquence de la sinusoïde.
Exemple 1
Analyse de Fourier
Page 9

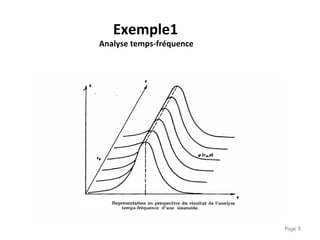

Exemple1
Analyse temps-fréquence
Page 10

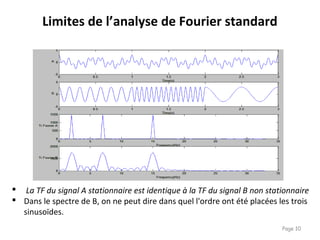

 La TF du signal A stationnaire est identique à la TF du signal B non stationnaire
 Dans le spectre de B, on ne peut dire dans quel l'ordre ont été placées les trois
sinusoïdes.
Limites de l’analyse de Fourier standard
Page 11

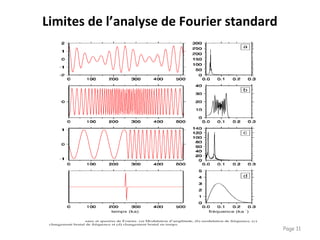

Limites de l’analyse de Fourier standard
• L’analyse spectrale standard perd l’information temporelle
puisqu’elle moyenne sur tous les temps.
• Cette analyse convient pour les signaux stationnaires où chaque
composante de fréquence existe à tout instant, mais ne convient
pas aux signaux non stationnaires.
 Si l'on recherche une localisation temporelle des composantes
spectrales, on a besoin d'une autre transformation qui permette
de donner une représentation temps - fréquences du signal.
 Analyse par morceaux : adapte les outils L’analyse spectrale
standard aux variations dans le temps.
Page 12
Limites de l’analyse de Fourier standard
Page 13

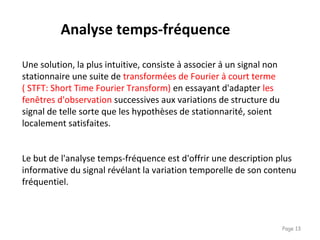

Le but de l'analyse temps-fréquence est d'offrir une description plus
informative du signal révélant la variation temporelle de son contenu
fréquentiel.
Une solution, la plus intuitive, consiste à associer à un signal non
stationnaire une suite de transformées de Fourier à court terme
( STFT: Short Time Fourier Transform) en essayant d'adapter les
fenêtres d'observation successives aux variations de structure du
signal de telle sorte que les hypothèses de stationnarité́, soient
localement satisfaites.
Analyse temps-fréquence
Page 14
conséquence d'un fenêtrage sur la TF d'une sinusoïde
Analyse temps-fréquence
Page 15

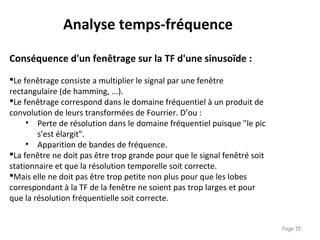

Conséquence d'un fenêtrage sur la TF d'une sinusoïde :
Le fenêtrage consiste a multiplier le signal par une fenêtre
rectangulaire (de hamming, ...).
Le fenêtrage correspond dans le domaine fréquentiel à un produit de
convolution de leurs transformées de Fourrier. D’ou :
• Perte de résolution dans le domaine fréquentiel puisque "le pic
s'est élargit".
• Apparition de bandes de fréquence.
La fenêtre ne doit pas être trop grande pour que le signal fenêtré soit
stationnaire et que la résolution temporelle soit correcte.
Mais elle ne doit pas être trop petite non plus pour que les lobes
correspondant à la TF de la fenêtre ne soient pas trop larges et pour
que la résolution fréquentielle soit correcte.
Analyse temps-fréquence
Page 16

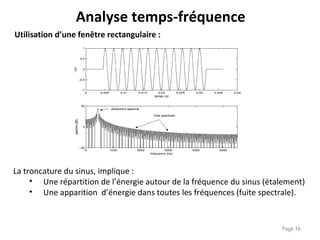

Utilisation d’une fenêtre rectangulaire :
La troncature du sinus, implique :
• Une répartition de l’énergie autour de la fréquence du sinus (étalement)
• Une apparition d’énergie dans toutes les fréquences (fuite spectrale).
Analyse temps-fréquence
Page 17
Utilisation une fenêtre non rectangulaire :
La troncature au moyen d’une fenêtre non rectangulaire, implique :
• Des transitions du signal plus douces.
• Une limitation des fuites spectrales
• Une augmentation de l’étalement fréquentiel
Analyse temps-fréquence
Page 18
Transformée de Fourier à court terme
(STFT)
• Analyse le signal segment par segment (ou fenêtre par fenêtre).
• La longueur de ce segment est constante et doit être telle que la portion de
signal fenêtré soit stationnaire.
• La TF de chaque portion de signal fenêtré est calculée comme suit (le centre de
la fenêtre étant placée au temps τ) :
•La fenêtre de largeur T et centrée en τ permet d'extraire une portion de signal.
w*
designe le complexe conjugué de w
•Cette analyse fournit une représentation temps-fréquence du signal.
∫
−
×−×=
t
f tjw
x d tetwtxfS T F T π
ττ 2*
)()(),(
Page 19
STFT – Exemple2
Page 20

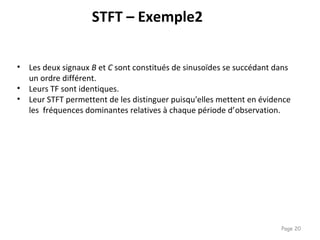

STFT – Exemple2
• Les deux signaux B et C sont constitués de sinusoïdes se succédant dans
un ordre différent.
• Leurs TF sont identiques.
• Leur STFT permettent de les distinguer puisqu'elles mettent en évidence
les fréquences dominantes relatives à chaque période d’observation.
Page 21
Page 22

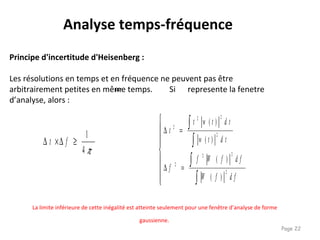

Principe d'incertitude d'Heisenberg :
Les résolutions en temps et en fréquence ne peuvent pas être
arbitrairement petites en même temps. Si represente la fenetre
d’analyse, alors :
Analyse temps-fréquence
π4
1
≥∆×∆ ft









=∆
=∆
∫
∫
∫
∫
d ffW
d ffWf
f
d ttw
d ttwt
t
2
22
2
2
22
2
)(
)(
)(
)(
w
La limite inférieure de cette inégalité est atteinte seulement pour une fenêtre d’analyse de forme
gaussienne.
Page 23
STFT-Exemple
Signal vocal - Utilisation d’une fenêtre de Hanning
Page 24
STFT-Exemple
Signal vocal- Utilisation d’une fenêtre rectangulaire
Page 25
STFT-Exemple
Signal vocal - comparaison fenêtre rectangulaire/ hanning :
Avec la fenêtre rectangulaire au lieu de la fenêtre de Hanning, l’étalement
spectral est plus faible et les lignes sur le spectrogramme plus fines, mais
les fuites spectrales sont plus importantes ce qui se traduit par par un
manque de contraste dans spectrogramme.
Page 26

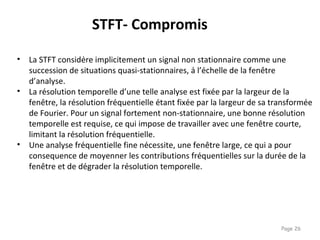

• La STFT considère implicitement un signal non stationnaire comme une
succession de situations quasi-stationnaires, à l’échelle de la fenêtre
d’analyse.
• La résolution temporelle d’une telle analyse est fixée par la largeur de la
fenêtre, la résolution fréquentielle étant fixée par la largeur de sa transformée
de Fourier. Pour un signal fortement non-stationnaire, une bonne résolution
temporelle est requise, ce qui impose de travailler avec une fenêtre courte,
limitant la résolution fréquentielle.
• Une analyse fréquentielle fine nécessite, une fenêtre large, ce qui a pour
consequence de moyenner les contributions fréquentielles sur la durée de la
fenêtre et de dégrader la résolution temporelle.
STFT- Compromis
Page 27

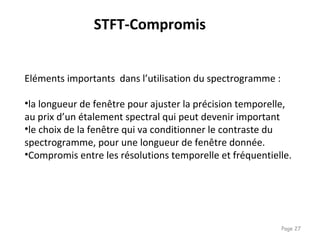

STFT-Compromis
Eléments importants dans l’utilisation du spectrogramme :
•la longueur de fenêtre pour ajuster la précision temporelle,
au prix d’un étalement spectral qui peut devenir important
•le choix de la fenêtre qui va conditionner le contraste du
spectrogramme, pour une longueur de fenêtre donnée.
•Compromis entre les résolutions temporelle et fréquentielle.
Page 28

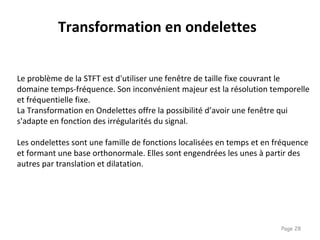

Transformation en ondelettes
Le problème de la STFT est d'utiliser une fenêtre de taille fixe couvrant le
domaine temps-fréquence. Son inconvénient majeur est la résolution temporelle
et fréquentielle fixe.
La Transformation en Ondelettes offre la possibilité d’avoir une fenêtre qui
s'adapte en fonction des irrégularités du signal.
Les ondelettes sont une famille de fonctions localisées en temps et en fréquence
et formant une base orthonormale. Elles sont engendrées les unes à partir des
autres par translation et dilatation.
Page 29

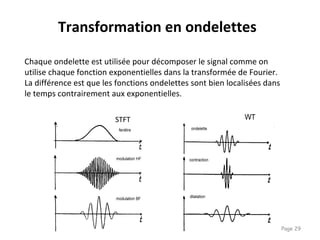

Transformation en ondelettes
Chaque ondelette est utilisée pour décomposer le signal comme on
utilise chaque fonction exponentielles dans la transformée de Fourier.
La différence est que les fonctions ondelettes sont bien localisées dans
le temps contrairement aux exponentielles.
STFT
Page 30
Transformation en ondelettes
La transformée en ondelettes continue est définie par :
τ est le coefficient de translation. Il s'agit d'un nombre réel.
s-1
est le coefficient d'échelle. s est un nombre réel.
ψ(t) est l'ondelette mère. C’est une fonction oscillante de moyenne
nulle.
Ψ*
dénote le complexe conjugué de ψ
Les sont les coefficients d'ondelettes
CWTx
ψ
(τ,s) =
1
s
× x(t)×ψ* t −τ
s





÷
t
∫ dt
CWTx
ψ
(τ,s)
Page 31
Transformation en ondelettes
Une fonction ondelette est générée, par dilatation (ou contraction) et translation
(selon l'axe temporel).
La TOC est définie comme la projection d'un signal sur toute la famille des
fonctions ondelettes.
A chaque point (τ ,s) dans le plan temps-échelle, l'amplitude de la transformée
ondellete fournit une information sur le degré de ressemblance entre le signal
analysé et la version de l’ondelette mère décalée de τ , à l'échelle s.
La CWT (TOC) est conçue pour donner une bonne résolution temporelle avec une
pauvre résolution fréquentielle dans les hautes fréquences (s petit ) et une bonne
résolution fréquentielle avec une pauvre résolution temporelle dans les basses
fréquences (s grand).
Page 32
Rappel :
Principe d'incertitude d'Heisenberg :
Analyse temps-fréquence
π4
1
≥∆×∆ ft
La limite inférieure de cette inégalité est atteinte seulement
pour une fenêtre d’analyse de forme gaussienne.

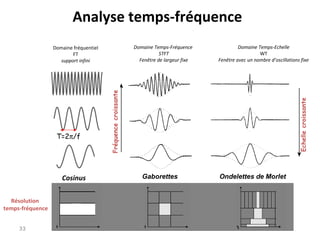

33
Domaine fréquentiel
FT
support infini
Résolution
temps-fréquence
Cosinus
T=2π/f
Domaine Temps-Fréquence
STFT
Fenêtre de largeur fixe
Domaine Temps-Echelle
WT
Fenêtre avec un nombre d’oscillations fixe
Fréquencecroissante
Echellecroissante
Analyse temps-fréquence
analyse-temps-frequence
analyse-temps-frequence
analyse-temps-frequence
Page 37
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
200 400 600 800 1000
10
20
30
40
50
60
70

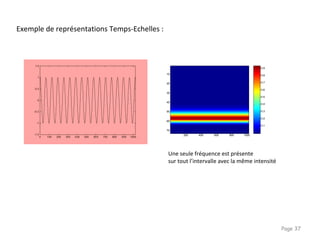

Exemple de représentations Temps-Echelles :
Une seule fréquence est présente
sur tout l’intervalle avec la même intensité
Page 38
0 500 1000 1500 2000 2500 3000 3500 4000
-1.5
-1
-0.5
0
0.5
1
1.5
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
500 1000 1500 2000 2500 3000 3500 4000
10
20
30
40
50
60
70
80
90
Exemple de représentations Temps-Echelles :

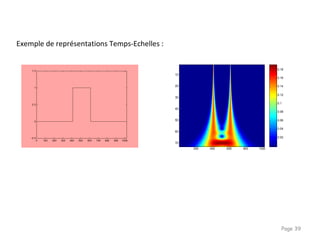

Page 39
0.02
0.04
0.06
0.08
0.1
0.12
0.14
0.16
0.18
200 400 600 800 1000
10
20
30
40
50
60
70
Exemple de représentations Temps-Echelles :
40

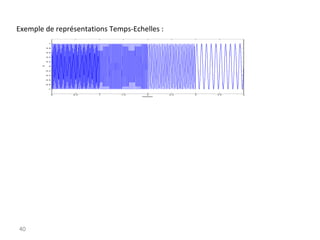

Exemple de représentations Temps-Echelles :
Page 41

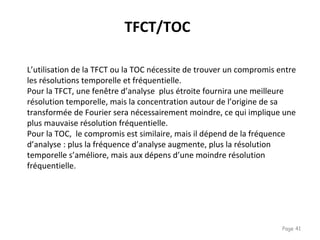

L’utilisation de la TFCT ou la TOC nécessite de trouver un compromis entre
les résolutions temporelle et fréquentielle.
Pour la TFCT, une fenêtre d’analyse plus étroite fournira une meilleure
résolution temporelle, mais la concentration autour de l’origine de sa
transformée de Fourier sera nécessairement moindre, ce qui implique une
plus mauvaise résolution fréquentielle.
Pour la TOC, le compromis est similaire, mais il dépend de la fréquence
d’analyse : plus la fréquence d’analyse augmente, plus la résolution
temporelle s’améliore, mais aux dépens d’une moindre résolution
fréquentielle.
TFCT/TOC
Page 42

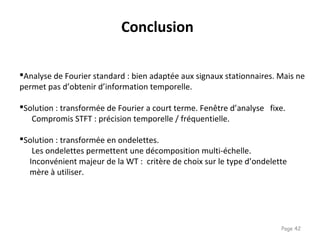

Analyse de Fourier standard : bien adaptée aux signaux stationnaires. Mais ne
permet pas d’obtenir d’information temporelle.
Solution : transformée de Fourier a court terme. Fenêtre d’analyse fixe.
Compromis STFT : précision temporelle / fréquentielle.
Solution : transformée en ondelettes.
Les ondelettes permettent une décomposition multi-échelle.
Inconvénient majeur de la WT : critère de choix sur le type d’ondelette
mère à utiliser.
Conclusion
Page 43

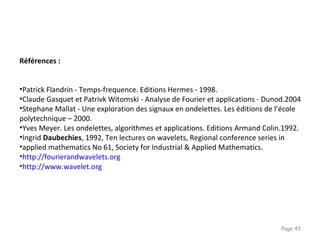

Références :
•Patrick Flandrin - Temps-frequence. Editions Hermes - 1998.
•Claude Gasquet et Patrivk Witomski - Analyse de Fourier et applications - Dunod.2004
•Stephane Mallat - Une exploration des signaux en ondelettes. Les éditions de l’école
polytechnique – 2000.
•Yves Meyer. Les ondelettes, algorithmes et applications. Editions Armand Colin.1992.
•Ingrid Daubechies, 1992, Ten lectures on wavelets, Regional conference series in
•applied mathematics No 61, Society for Industrial & Applied Mathematics.
•http://fourierandwavelets.org
•http://www.wavelet.org

Contenu connexe

Tendances

2 signaux et systèmes slideshare
2 signaux et systèmes slideshare2 signaux et systèmes slideshare
2 signaux et systèmes slideshare
Kheddioui

64378311-Traitement-Du-Signal.ppt
64378311-Traitement-Du-Signal.ppt64378311-Traitement-Du-Signal.ppt
64378311-Traitement-Du-Signal.ppt
docteurgyneco1

Modulation Analogique
Modulation Analogique Modulation Analogique
Modulation Analogique
SAHELAicha

cours1_courtellemont.ppt
cours1_courtellemont.pptcours1_courtellemont.ppt
cours1_courtellemont.ppt
TITANIUMALFREDO

Etude et simulation d'un système MIMO OFDM
Etude et simulation d'un système MIMO OFDMEtude et simulation d'un système MIMO OFDM
Etude et simulation d'un système MIMO OFDM
Mohamed Nadjib Chaabi

chap5 modulations
chap5 modulationschap5 modulations
chap5 modulations
BAKKOURY Jamila

CM2 - Conversion Anlogique Numérique
CM2 - Conversion Anlogique NumériqueCM2 - Conversion Anlogique Numérique
CM2 - Conversion Anlogique Numérique
Pierre Maréchal

Modulation FM_Phase.pdf
Modulation FM_Phase.pdfModulation FM_Phase.pdf
Modulation FM_Phase.pdf
HassnTAI

Ppt mesure et analyse des vibrations
Ppt   mesure et analyse des vibrationsPpt   mesure et analyse des vibrations
Ppt mesure et analyse des vibrations
Maxime MIGNANWANDE

Traitement de signal -chapitre 1
Traitement de signal -chapitre 1Traitement de signal -chapitre 1
Traitement de signal -chapitre 1
Samir Tabib

tsa analyse-temps-frequence
tsa analyse-temps-frequencetsa analyse-temps-frequence
tsa analyse-temps-frequence
BAKKOURY Jamila

traitement de signal cours
traitement de signal cours traitement de signal cours
traitement de signal cours
sarah Benmerzouk

Cour traitement du signal.pdf
Cour traitement du signal.pdfCour traitement du signal.pdf
Cour traitement du signal.pdf
stock8602

chap3 transmission_numerique-en-bd_b
chap3 transmission_numerique-en-bd_bchap3 transmission_numerique-en-bd_b
chap3 transmission_numerique-en-bd_b
BAKKOURY Jamila

Examen principal - Fondement Multimedia - correction
Examen principal - Fondement Multimedia - correctionExamen principal - Fondement Multimedia - correction
Examen principal - Fondement Multimedia - correction
Ines Ouaz

Introduction au traitement de signal
Introduction au traitement de signalIntroduction au traitement de signal
Introduction au traitement de signal
manahil2012


Tendances (20)

2 signaux et systèmes slideshare
2 signaux et systèmes slideshare2 signaux et systèmes slideshare
2 signaux et systèmes slideshare

64378311-Traitement-Du-Signal.ppt
64378311-Traitement-Du-Signal.ppt64378311-Traitement-Du-Signal.ppt
64378311-Traitement-Du-Signal.ppt

Modulation Analogique
Modulation Analogique Modulation Analogique
Modulation Analogique

cours1_courtellemont.ppt
cours1_courtellemont.pptcours1_courtellemont.ppt
cours1_courtellemont.ppt

Etude et simulation d'un système MIMO OFDM
Etude et simulation d'un système MIMO OFDMEtude et simulation d'un système MIMO OFDM
Etude et simulation d'un système MIMO OFDM

chap5 modulations
chap5 modulationschap5 modulations
chap5 modulations

CM2 - Conversion Anlogique Numérique
CM2 - Conversion Anlogique NumériqueCM2 - Conversion Anlogique Numérique
CM2 - Conversion Anlogique Numérique

Echantillonage
EchantillonageEchantillonage
Echantillonage

Modulation FM_Phase.pdf
Modulation FM_Phase.pdfModulation FM_Phase.pdf
Modulation FM_Phase.pdf

Ppt mesure et analyse des vibrations
Ppt   mesure et analyse des vibrationsPpt   mesure et analyse des vibrations
Ppt mesure et analyse des vibrations

Modulation
ModulationModulation
Modulation

Transmission de signal
Transmission de signalTransmission de signal
Transmission de signal

Traitement de signal -chapitre 1
Traitement de signal -chapitre 1Traitement de signal -chapitre 1
Traitement de signal -chapitre 1

tsa analyse-temps-frequence
tsa analyse-temps-frequencetsa analyse-temps-frequence
tsa analyse-temps-frequence

traitement de signal cours
traitement de signal cours traitement de signal cours
traitement de signal cours

Cour traitement du signal.pdf
Cour traitement du signal.pdfCour traitement du signal.pdf
Cour traitement du signal.pdf

chap3 transmission_numerique-en-bd_b
chap3 transmission_numerique-en-bd_bchap3 transmission_numerique-en-bd_b
chap3 transmission_numerique-en-bd_b

Examen principal - Fondement Multimedia - correction
Examen principal - Fondement Multimedia - correctionExamen principal - Fondement Multimedia - correction
Examen principal - Fondement Multimedia - correction

Traitement du signal
Traitement du signalTraitement du signal
Traitement du signal

Introduction au traitement de signal
Introduction au traitement de signalIntroduction au traitement de signal
Introduction au traitement de signal


En vedette

chap3 numerisation_des_signaux
chap3 numerisation_des_signauxchap3 numerisation_des_signaux
chap3 numerisation_des_signaux
BAKKOURY Jamila

Lise VAUDOR : Analyser les séries temporelles à diverses échelles par les tra...
Lise VAUDOR : Analyser les séries temporelles à diverses échelles par les tra...Lise VAUDOR : Analyser les séries temporelles à diverses échelles par les tra...
Lise VAUDOR : Analyser les séries temporelles à diverses échelles par les tra...
kmichel69

interferences entre-symboles
interferences entre-symbolesinterferences entre-symboles
interferences entre-symboles
BAKKOURY Jamila

chap2 genéralites-chaine_de_transmission_15-16
chap2 genéralites-chaine_de_transmission_15-16chap2 genéralites-chaine_de_transmission_15-16
chap2 genéralites-chaine_de_transmission_15-16
BAKKOURY Jamila

chap1 transmission-generalités
chap1 transmission-generalitéschap1 transmission-generalités
chap1 transmission-generalités
BAKKOURY Jamila

chap4 codes-en-ligne
chap4 codes-en-lignechap4 codes-en-ligne
chap4 codes-en-ligne
BAKKOURY Jamila

Tp 3 transmission de donné modulation d'amplitude,de fréquence et de phase
Tp 3 transmission de donné modulation d'amplitude,de fréquence et de phaseTp 3 transmission de donné modulation d'amplitude,de fréquence et de phase
Tp 3 transmission de donné modulation d'amplitude,de fréquence et de phase
hamdinho

Radar 2009 a 14 airborne pulse doppler radar
Radar 2009 a 14 airborne pulse doppler radarRadar 2009 a 14 airborne pulse doppler radar
Radar 2009 a 14 airborne pulse doppler radar
Forward2025


En vedette (8)

chap3 numerisation_des_signaux
chap3 numerisation_des_signauxchap3 numerisation_des_signaux
chap3 numerisation_des_signaux

Lise VAUDOR : Analyser les séries temporelles à diverses échelles par les tra...
Lise VAUDOR : Analyser les séries temporelles à diverses échelles par les tra...Lise VAUDOR : Analyser les séries temporelles à diverses échelles par les tra...
Lise VAUDOR : Analyser les séries temporelles à diverses échelles par les tra...

interferences entre-symboles
interferences entre-symbolesinterferences entre-symboles
interferences entre-symboles

chap2 genéralites-chaine_de_transmission_15-16
chap2 genéralites-chaine_de_transmission_15-16chap2 genéralites-chaine_de_transmission_15-16
chap2 genéralites-chaine_de_transmission_15-16

chap1 transmission-generalités
chap1 transmission-generalitéschap1 transmission-generalités
chap1 transmission-generalités

chap4 codes-en-ligne
chap4 codes-en-lignechap4 codes-en-ligne
chap4 codes-en-ligne

Tp 3 transmission de donné modulation d'amplitude,de fréquence et de phase
Tp 3 transmission de donné modulation d'amplitude,de fréquence et de phaseTp 3 transmission de donné modulation d'amplitude,de fréquence et de phase
Tp 3 transmission de donné modulation d'amplitude,de fréquence et de phase

Radar 2009 a 14 airborne pulse doppler radar
Radar 2009 a 14 airborne pulse doppler radarRadar 2009 a 14 airborne pulse doppler radar
Radar 2009 a 14 airborne pulse doppler radar


Similaire à analyse-temps-frequence

Analyse de Fourier ( serie de Fourier et TF)
Analyse de Fourier ( serie de Fourier et TF)Analyse de Fourier ( serie de Fourier et TF)
Analyse de Fourier ( serie de Fourier et TF)
mohoublucio

005.pdf texte
005.pdf texte005.pdf texte
005.pdf texte
Mohamed Ikan

Chapitre 5 échantillonnage.pptx
Chapitre 5 échantillonnage.pptxChapitre 5 échantillonnage.pptx
Chapitre 5 échantillonnage.pptx
FadilaFE

Signaux.pdf
Signaux.pdfSignaux.pdf
Signaux.pdf
HassnTAI

Cours tns 2015
Cours tns 2015Cours tns 2015
Cours tns 2015
HamzaOudda

Trans_signal partiel.pdf
Trans_signal partiel.pdfTrans_signal partiel.pdf
Trans_signal partiel.pdf
HassnTAI

Illustration chp 13
Illustration chp 13Illustration chp 13
Illustration chp 13
Chalvesche

Reseaux-sans-fil.pdf
Reseaux-sans-fil.pdfReseaux-sans-fil.pdf
Reseaux-sans-fil.pdf
MedabdelhayeMohameds

cours9_Filtrage numérique.pdf
cours9_Filtrage numérique.pdfcours9_Filtrage numérique.pdf
cours9_Filtrage numérique.pdf
davidZorom

Cours sur les Faisceaux hertziens .pdf
Cours sur les Faisceaux  hertziens   .pdfCours sur les Faisceaux  hertziens   .pdf
Cours sur les Faisceaux hertziens .pdf
mouradslilem1

02 signal
02 signal02 signal
02 signal
LaurickbrolKom

Nib cours5 canalradio
Nib cours5  canalradioNib cours5  canalradio
Nib cours5 canalradio
ENIG

audionum numerique .pdf
audionum numerique .pdfaudionum numerique .pdf
audionum numerique .pdf
zayd6

Poster Couplage
Poster  CouplagePoster  Couplage
Poster Couplage
Baudouin Dillmann

Tp 2 transmission de donné modulation analogique
Tp 2 transmission de donné modulation analogiqueTp 2 transmission de donné modulation analogique
Tp 2 transmission de donné modulation analogique
hamdinho

modulation AM FM PM
modulation AM FM PMmodulation AM FM PM
modulation AM FM PM
HassnTAI

traitement de signal
traitement de signaltraitement de signal
traitement de signal
sarah Benmerzouk


Similaire à analyse-temps-frequence (18)

Analyse de Fourier ( serie de Fourier et TF)
Analyse de Fourier ( serie de Fourier et TF)Analyse de Fourier ( serie de Fourier et TF)
Analyse de Fourier ( serie de Fourier et TF)

005.pdf texte
005.pdf texte005.pdf texte
005.pdf texte

Chapitre 5 échantillonnage.pptx
Chapitre 5 échantillonnage.pptxChapitre 5 échantillonnage.pptx
Chapitre 5 échantillonnage.pptx

Signaux.pdf
Signaux.pdfSignaux.pdf
Signaux.pdf

Cours tns 2015
Cours tns 2015Cours tns 2015
Cours tns 2015

Trans_signal partiel.pdf
Trans_signal partiel.pdfTrans_signal partiel.pdf
Trans_signal partiel.pdf

Illustration chp 13
Illustration chp 13Illustration chp 13
Illustration chp 13

Reseaux-sans-fil.pdf
Reseaux-sans-fil.pdfReseaux-sans-fil.pdf
Reseaux-sans-fil.pdf

Codage
CodageCodage
Codage

cours9_Filtrage numérique.pdf
cours9_Filtrage numérique.pdfcours9_Filtrage numérique.pdf
cours9_Filtrage numérique.pdf

Cours sur les Faisceaux hertziens .pdf
Cours sur les Faisceaux  hertziens   .pdfCours sur les Faisceaux  hertziens   .pdf
Cours sur les Faisceaux hertziens .pdf

02 signal
02 signal02 signal
02 signal

Nib cours5 canalradio
Nib cours5  canalradioNib cours5  canalradio
Nib cours5 canalradio

audionum numerique .pdf
audionum numerique .pdfaudionum numerique .pdf
audionum numerique .pdf

Poster Couplage
Poster  CouplagePoster  Couplage
Poster Couplage

Tp 2 transmission de donné modulation analogique
Tp 2 transmission de donné modulation analogiqueTp 2 transmission de donné modulation analogique
Tp 2 transmission de donné modulation analogique

modulation AM FM PM
modulation AM FM PMmodulation AM FM PM
modulation AM FM PM

traitement de signal
traitement de signaltraitement de signal
traitement de signal


Dernier

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire
NadineHG

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme
M2i Formation

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)
lebaobabbleu

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
OlivierLumeau1

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
mcevapi3

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
siemaillard

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf
kamouzou878

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.
MahouwetinJacquesGBO

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques
lebaobabbleu

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION
Sékou Oumar SYLLA

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
dokposeverin

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine
Txaruka

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024
Friends of African Village Libraries

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
Martin M Flynn


Dernier (14)

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx


analyse-temps-frequence

  • 1. Page 1 Traitement du Signal Avancé Représentation temps- fréquence Jamila BAKKOURY
  • 2. Plan 1. Rappel : Transformée de Fourier 2. Exemples 3. Limitations de la TF 4. Transformée de Fourier a court terme 5. Transformée en ondelettes 2
  • 3. Analyse de Fourier Rappel : voir cours TS de base : outils mathématiques pour le TS Page 3
  • 4. Représentations d’un signal - Exemple Représentation temporelle : • Ne renseigne pas sur le contenu fréquentiel. Page 4 Représentation fréquentielle : • Décomposition sur des exponentielles complexes. • Ne renseigne pas sur la localisation (temporelle) des fréquences. Rappel
  • 5. Page 5 Signal stationnaire : Ses caractéristiques (spectrales) ne varient pas dans le temps. L’analyse spectrale (de Fourier) est bien adaptée. Exemples • Onde pure • Combinaison linéaire d’ondes pures (harmoniques) Signal non stationnaire :  Ses caractéristiques (spectrales) varient au cours du temps. Exemple : Morceau de musique : chaque note a un temps d’émission, une durée, une hauteur (fréquence) et une intensité. Rappel
  • 6. Page 6  Exemple 1 : Sinusoïde pure x(t)=sin(2πf0t) porte rectangulaire w(t)=πT(t) 1- Rappeler le spectre de x(t) 2- Déterminer TF(wT) 3- Déterminer TF(x.wT) 4- Que devient ce spectre si w est décalée de τ ? 5- Représenter les spectres pour différentes valeurs de T. 6- Commenter. Analyse de Fourier standard
  • 7. Page 7  Exemple 2 : x(t)=sin(2πf0t) pour t<t0 x(t)=sin(2πf1t) pour t0<t<t1 x(t)=sin(2πf2t) pour t>t! porte rectangulaire w(t)=πT(t) 1- Effectuer une analyse spectrale, par tranche, de x(t). 2- Représenter le spectre en fonction du temps. 6- Commenter. Analyse de Fourier standard
  • 8. Page 8 Pour une sinusoïde infinie, toute l’énergie du spectre est concentrée à une fréquence donnée, c’est à dire la fréquence de la sinusoïde. Exemple 1 Analyse de Fourier
  • 10. Page 10  La TF du signal A stationnaire est identique à la TF du signal B non stationnaire  Dans le spectre de B, on ne peut dire dans quel l'ordre ont été placées les trois sinusoïdes. Limites de l’analyse de Fourier standard
  • 11. Page 11 Limites de l’analyse de Fourier standard
  • 12. • L’analyse spectrale standard perd l’information temporelle puisqu’elle moyenne sur tous les temps. • Cette analyse convient pour les signaux stationnaires où chaque composante de fréquence existe à tout instant, mais ne convient pas aux signaux non stationnaires.  Si l'on recherche une localisation temporelle des composantes spectrales, on a besoin d'une autre transformation qui permette de donner une représentation temps - fréquences du signal.  Analyse par morceaux : adapte les outils L’analyse spectrale standard aux variations dans le temps. Page 12 Limites de l’analyse de Fourier standard
  • 13. Page 13 Le but de l'analyse temps-fréquence est d'offrir une description plus informative du signal révélant la variation temporelle de son contenu fréquentiel. Une solution, la plus intuitive, consiste à associer à un signal non stationnaire une suite de transformées de Fourier à court terme ( STFT: Short Time Fourier Transform) en essayant d'adapter les fenêtres d'observation successives aux variations de structure du signal de telle sorte que les hypothèses de stationnarité́, soient localement satisfaites. Analyse temps-fréquence
  • 14. Page 14 conséquence d'un fenêtrage sur la TF d'une sinusoïde Analyse temps-fréquence
  • 15. Page 15 Conséquence d'un fenêtrage sur la TF d'une sinusoïde : Le fenêtrage consiste a multiplier le signal par une fenêtre rectangulaire (de hamming, ...). Le fenêtrage correspond dans le domaine fréquentiel à un produit de convolution de leurs transformées de Fourrier. D’ou : • Perte de résolution dans le domaine fréquentiel puisque "le pic s'est élargit". • Apparition de bandes de fréquence. La fenêtre ne doit pas être trop grande pour que le signal fenêtré soit stationnaire et que la résolution temporelle soit correcte. Mais elle ne doit pas être trop petite non plus pour que les lobes correspondant à la TF de la fenêtre ne soient pas trop larges et pour que la résolution fréquentielle soit correcte. Analyse temps-fréquence
  • 16. Page 16 Utilisation d’une fenêtre rectangulaire : La troncature du sinus, implique : • Une répartition de l’énergie autour de la fréquence du sinus (étalement) • Une apparition d’énergie dans toutes les fréquences (fuite spectrale). Analyse temps-fréquence
  • 17. Page 17 Utilisation une fenêtre non rectangulaire : La troncature au moyen d’une fenêtre non rectangulaire, implique : • Des transitions du signal plus douces. • Une limitation des fuites spectrales • Une augmentation de l’étalement fréquentiel Analyse temps-fréquence
  • 18. Page 18 Transformée de Fourier à court terme (STFT) • Analyse le signal segment par segment (ou fenêtre par fenêtre). • La longueur de ce segment est constante et doit être telle que la portion de signal fenêtré soit stationnaire. • La TF de chaque portion de signal fenêtré est calculée comme suit (le centre de la fenêtre étant placée au temps τ) : •La fenêtre de largeur T et centrée en τ permet d'extraire une portion de signal. w* designe le complexe conjugué de w •Cette analyse fournit une représentation temps-fréquence du signal. ∫ − ×−×= t f tjw x d tetwtxfS T F T π ττ 2* )()(),(
  • 19. Page 19 STFT – Exemple2

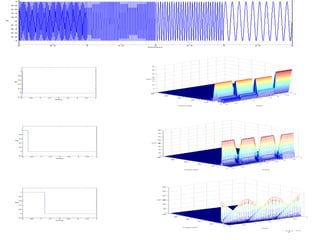

  • 20. Page 20 STFT – Exemple2 • Les deux signaux B et C sont constitués de sinusoïdes se succédant dans un ordre différent. • Leurs TF sont identiques. • Leur STFT permettent de les distinguer puisqu'elles mettent en évidence les fréquences dominantes relatives à chaque période d’observation.
  • 22. Page 22 Principe d'incertitude d'Heisenberg : Les résolutions en temps et en fréquence ne peuvent pas être arbitrairement petites en même temps. Si represente la fenetre d’analyse, alors : Analyse temps-fréquence π4 1 ≥∆×∆ ft          =∆ =∆ ∫ ∫ ∫ ∫ d ffW d ffWf f d ttw d ttwt t 2 22 2 2 22 2 )( )( )( )( w La limite inférieure de cette inégalité est atteinte seulement pour une fenêtre d’analyse de forme gaussienne.
  • 23. Page 23 STFT-Exemple Signal vocal - Utilisation d’une fenêtre de Hanning
  • 24. Page 24 STFT-Exemple Signal vocal- Utilisation d’une fenêtre rectangulaire
  • 25. Page 25 STFT-Exemple Signal vocal - comparaison fenêtre rectangulaire/ hanning : Avec la fenêtre rectangulaire au lieu de la fenêtre de Hanning, l’étalement spectral est plus faible et les lignes sur le spectrogramme plus fines, mais les fuites spectrales sont plus importantes ce qui se traduit par par un manque de contraste dans spectrogramme.
  • 26. Page 26 • La STFT considère implicitement un signal non stationnaire comme une succession de situations quasi-stationnaires, à l’échelle de la fenêtre d’analyse. • La résolution temporelle d’une telle analyse est fixée par la largeur de la fenêtre, la résolution fréquentielle étant fixée par la largeur de sa transformée de Fourier. Pour un signal fortement non-stationnaire, une bonne résolution temporelle est requise, ce qui impose de travailler avec une fenêtre courte, limitant la résolution fréquentielle. • Une analyse fréquentielle fine nécessite, une fenêtre large, ce qui a pour consequence de moyenner les contributions fréquentielles sur la durée de la fenêtre et de dégrader la résolution temporelle. STFT- Compromis
  • 27. Page 27 STFT-Compromis Eléments importants dans l’utilisation du spectrogramme : •la longueur de fenêtre pour ajuster la précision temporelle, au prix d’un étalement spectral qui peut devenir important •le choix de la fenêtre qui va conditionner le contraste du spectrogramme, pour une longueur de fenêtre donnée. •Compromis entre les résolutions temporelle et fréquentielle.

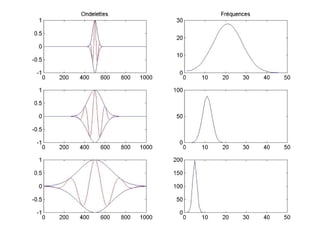

  • 28. Page 28 Transformation en ondelettes Le problème de la STFT est d'utiliser une fenêtre de taille fixe couvrant le domaine temps-fréquence. Son inconvénient majeur est la résolution temporelle et fréquentielle fixe. La Transformation en Ondelettes offre la possibilité d’avoir une fenêtre qui s'adapte en fonction des irrégularités du signal. Les ondelettes sont une famille de fonctions localisées en temps et en fréquence et formant une base orthonormale. Elles sont engendrées les unes à partir des autres par translation et dilatation.
  • 29. Page 29 Transformation en ondelettes Chaque ondelette est utilisée pour décomposer le signal comme on utilise chaque fonction exponentielles dans la transformée de Fourier. La différence est que les fonctions ondelettes sont bien localisées dans le temps contrairement aux exponentielles. STFT
  • 30. Page 30 Transformation en ondelettes La transformée en ondelettes continue est définie par : τ est le coefficient de translation. Il s'agit d'un nombre réel. s-1 est le coefficient d'échelle. s est un nombre réel. ψ(t) est l'ondelette mère. C’est une fonction oscillante de moyenne nulle. Ψ* dénote le complexe conjugué de ψ Les sont les coefficients d'ondelettes CWTx ψ (τ,s) = 1 s × x(t)×ψ* t −τ s      ÷ t ∫ dt CWTx ψ (τ,s)
  • 31. Page 31 Transformation en ondelettes Une fonction ondelette est générée, par dilatation (ou contraction) et translation (selon l'axe temporel). La TOC est définie comme la projection d'un signal sur toute la famille des fonctions ondelettes. A chaque point (τ ,s) dans le plan temps-échelle, l'amplitude de la transformée ondellete fournit une information sur le degré de ressemblance entre le signal analysé et la version de l’ondelette mère décalée de τ , à l'échelle s. La CWT (TOC) est conçue pour donner une bonne résolution temporelle avec une pauvre résolution fréquentielle dans les hautes fréquences (s petit ) et une bonne résolution fréquentielle avec une pauvre résolution temporelle dans les basses fréquences (s grand).

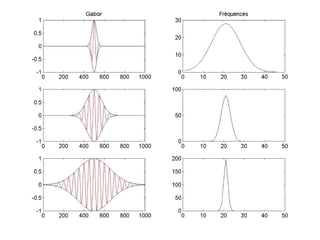

  • 32. Page 32 Rappel : Principe d'incertitude d'Heisenberg : Analyse temps-fréquence π4 1 ≥∆×∆ ft La limite inférieure de cette inégalité est atteinte seulement pour une fenêtre d’analyse de forme gaussienne.
  • 33. 33 Domaine fréquentiel FT support infini Résolution temps-fréquence Cosinus T=2π/f Domaine Temps-Fréquence STFT Fenêtre de largeur fixe Domaine Temps-Echelle WT Fenêtre avec un nombre d’oscillations fixe Fréquencecroissante Echellecroissante Analyse temps-fréquence
  • 37. Page 37 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 200 400 600 800 1000 10 20 30 40 50 60 70 Exemple de représentations Temps-Echelles : Une seule fréquence est présente sur tout l’intervalle avec la même intensité
  • 38. Page 38 0 500 1000 1500 2000 2500 3000 3500 4000 -1.5 -1 -0.5 0 0.5 1 1.5 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 500 1000 1500 2000 2500 3000 3500 4000 10 20 30 40 50 60 70 80 90 Exemple de représentations Temps-Echelles :
  • 39. Page 39 0.02 0.04 0.06 0.08 0.1 0.12 0.14 0.16 0.18 200 400 600 800 1000 10 20 30 40 50 60 70 Exemple de représentations Temps-Echelles :
  • 40. 40 Exemple de représentations Temps-Echelles :
  • 41. Page 41 L’utilisation de la TFCT ou la TOC nécessite de trouver un compromis entre les résolutions temporelle et fréquentielle. Pour la TFCT, une fenêtre d’analyse plus étroite fournira une meilleure résolution temporelle, mais la concentration autour de l’origine de sa transformée de Fourier sera nécessairement moindre, ce qui implique une plus mauvaise résolution fréquentielle. Pour la TOC, le compromis est similaire, mais il dépend de la fréquence d’analyse : plus la fréquence d’analyse augmente, plus la résolution temporelle s’améliore, mais aux dépens d’une moindre résolution fréquentielle. TFCT/TOC
  • 42. Page 42 Analyse de Fourier standard : bien adaptée aux signaux stationnaires. Mais ne permet pas d’obtenir d’information temporelle. Solution : transformée de Fourier a court terme. Fenêtre d’analyse fixe. Compromis STFT : précision temporelle / fréquentielle. Solution : transformée en ondelettes. Les ondelettes permettent une décomposition multi-échelle. Inconvénient majeur de la WT : critère de choix sur le type d’ondelette mère à utiliser. Conclusion
  • 43. Page 43 Références : •Patrick Flandrin - Temps-frequence. Editions Hermes - 1998. •Claude Gasquet et Patrivk Witomski - Analyse de Fourier et applications - Dunod.2004 •Stephane Mallat - Une exploration des signaux en ondelettes. Les éditions de l’école polytechnique – 2000. •Yves Meyer. Les ondelettes, algorithmes et applications. Editions Armand Colin.1992. •Ingrid Daubechies, 1992, Ten lectures on wavelets, Regional conference series in •applied mathematics No 61, Society for Industrial & Applied Mathematics. •http://fourierandwavelets.org •http://www.wavelet.org
