La fibre optique
- 1.

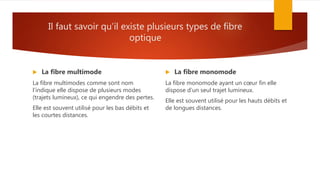

- 2. Il faut savoirqu’il existe plusieurs types de fibre optique La fibre multimode La fibre multimodes comme sont nom l’indique elle dispose de plusieurs modes (trajets lumineux), ce qui engendre des pertes. Elle est souvent utilisé pour les bas débits et les courtes distances. La fibre monomode La fibre monomode ayant un cœur fin elle dispose d’un seul trajet lumineux. Elle est souvent utilisé pour les hauts débits et de longues distances.

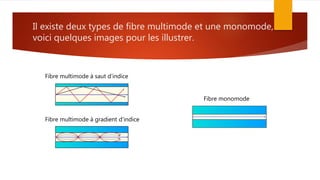

- 3. Il existe deuxtypes de fibre multimode et une monomode, voici quelques images pour les illustrer. Fibre multimode à saut d’indice Fibre multimode à gradient d’indice Fibre monomode
- 4. Les avantages etinconvénients des différents types de fibre. Avantages Inconvénients Multimode à saut d’indice Faible prix Facilité de mise en œuvre Perte et distorsion importante du signal Multimode à gradient d’indice Bande passante raisonnable Bonne qualité de transmission Difficile à mettre en œuvre Monomode Très grande bande passante Aucune distorsion Prix très élevé

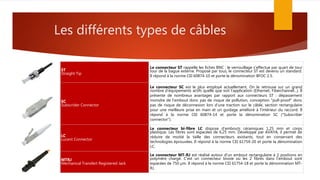

- 5. Les différents typesde câbles ST Straight Tip Le connecteur ST rappelle les fiches BNC ; le verrouillage s'effectue par quart de tour tour de la bague externe. Proposé par tous, le connecteur ST est devenu un standard. Il répond à la norme CEI 60874-10 et porte la dénomination BFOC 2.5. SC Subscrider Connector Le connecteur SC est le plus employé actuellement. On le retrouve sur un grand nombre d'équipements actifs quelle que soit l'application (Ethernet, Fiberchannel...). Il présente de nombreux avantages par rapport aux connecteurs ST : dépassement moindre de l'embout donc pas de risque de pollution, conception "pull-proof" donc pas de risque de déconnexion lors d'une traction sur le câble, section rectangulaire pour une meilleure prise en main et un guidage amélioré à l'intérieur du raccord. Il répond à la norme CEI 60874-14 et porte la dénomination SC ("Subscriber connector"). LC Lucent Connector Le connecteur bi-fibre LC dispose d'embouts céramiques 1,25 mm et corps plastique. Les fibres sont espacées de 6,25 mm. Développé par AVAYA, il permet de réduire de moitié la taille des connecteurs existants, tout en conservant des technologies éprouvées. Il répond à la norme CEI 61754-20 et porte la dénomination LC. MTRJ Mechanical Transfert Registered Jack Le connecteur MT-RJ est réalisé autour d'un embout rectangulaire à 2 positions en polymère chargé. C'est un connecteur bivoie où les 2 fibres dans l'embout sont espacées de 750 µm. Il répond à la norme CEI 61754-18 et porte la dénomination MT- RJ.

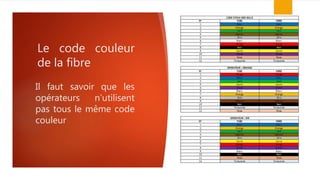

- 6. Le code couleur dela fibre Il faut savoir que les opérateurs n’utilisent pas tous le même code couleur

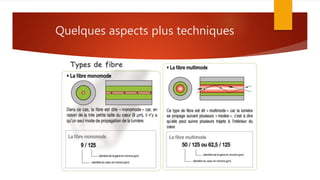

- 7. Quelques aspects plustechniques
- 8. Quelques aspects plustechniques TYPE DE FIBRE OS1 / OS2 OM1 OM2 OM3 OM4 Monomode Multimode Multimode Multimode Multimode DEBIT COURANT Illimité 100 Mb/s 100 Mb/s & 1 Gb/s 10 Gb/s 10 Gb/s & 40 Gb/s DIAMETRE DE LA FIBRE 9/125 µ 62,5/125 µ 50/125 µ 50/125 µ 50/125 µ DEPORT Très longue distance > 5 km Longue distance < 5 km Longue distance < 550 m Moyenne distance réseau < 300 m Moyenne distance réseau < 150 m DOMAINE D'APPLICATIO PRINCIPAL Liaison batiment Déport vidéosurveillanc e et réseau Déport vidéosurveillanc e et réseau Déport Gigabit & Datacenter Datacenter BANDE PASSANTE Illimitée 200 MHz.km (850 nm) 500 MHz.km 1500 MHz.km (850 nm) 3500 MHz.km (850 nm)
