LA FIXATION DES CÂBLES
   À FIBRES OPTIQUES
      EN AÉRIEN
HISTORIQUE


•   Les réseaux câblés fibres optiques sont généralement enterrés, car
    ils desservent des zones de fortes densités de population et de forte
    demande de haut débit.

•   Cependant, le réseau câblé fibre optique s’est également bâti en
    aérien, historiquement sur les lignes de transport d’énergie.

•   Dans les années 2000, la démocratisation de l’accès à internet a
    entraîné une demande pour un accès au haut débit en zone rurale
    et le déploiement de cette offre sur l’ensemble du territoire a
    impliqué d’amener la fibre aux portes des villages

•   La partie terminale du réseau étant réalisée en cuivre (ADSL). Dans
    le contexte actuel d’optimisation des coûts, un déploiement de
    câbles à fibres optiques en aérien sur le réseau cuivre existant en
    zone rurale présente de nombreux avantages.
PROBLÉMATIQUE


•   Les projets actuels de déploiement FTTH entraînent une nouvelle
    demande pour du branchement aérien en FTTH, notamment dans
    les zones pavillonnaires en périphérie des grandes agglomérations.
    Cela représenterait à terme 20% de la demande globale en très
    haut débit en Europe.

•   Le déploiement de ce réseau aérien fibre optique toujours plus
    proche de l’abonné, avec des portées de plus en plus faible, a
    entraîné une évolution des câbles à fibres optiques aériens, et en
    conséquence directe de nouvelles problématiques d’accrochage,
    avec une répercussion sur le matériel de fixation et sur les
    méthodes de poses.
L’ADAPTATION DU MATÉRIEL
AUX SPÉCIFICITÉS DES CÂBLES ET
      DES CONTRAINTES
LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
DIFFÉRENTS TYPES DE RÉSEAUX AÉRIENS :

•   1 – Les lignes de transport d’énergie Haute tension et très
        haute tension (HT/THT)

•   2 – Les lignes de transport d’énergie moyenne tension (MT)

•   3 – Les lignes de distribution Basse tension (BT) de
        télécommunications ou ferroviaires

•   4 – Les câbles FTTH en branchement aérien

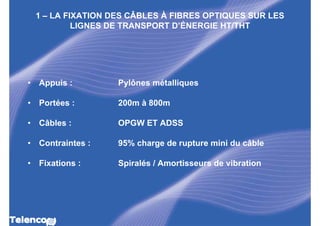

1 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
             LIGNES DE TRANSPORT D’ÉNERGIE HT/THT




•   Appuis :         Pylônes métalliques

•   Portées :        200m à 800m

•   Câbles :         OPGW ET ADSS

•   Contraintes :    95% charge de rupture mini du câble

•   Fixations :      Spiralés / Amortisseurs de vibration

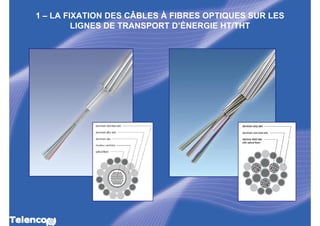

1 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
         LIGNES DE TRANSPORT D’ÉNERGIE HT/THT

                       OPGW




                        ADSS
1 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
         LIGNES DE TRANSPORT D’ÉNERGIE HT/THT
1 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
         LIGNES DE TRANSPORT D’ÉNERGIE HT/THT




  Ensemble d’ancrage




                                             Pylônes




Ensemble de suspension               Amortisseur de vibration
2 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
              LIGNES DE TRANSPORT D’ÉNERGIE MT




•   Appuis :         Poteaux béton / métal / bois

•   Portées :        100m à 200m

•   Câbles :         ADSS / Figure 8 avec porteur diélectrique

•   Contraintes :    95% charge de rupture mini du câble

•   Fixations :      Spiralés / Pinces d’ancrage / Suspensions
                     en aluminium
2 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
          LIGNES DE TRANSPORT D’ÉNERGIE MT




                                   ADSS




        Figure-8
      diélectrique
2 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
          LIGNES DE TRANSPORT D’ÉNERGIE MT



                       Rond


                                       Ancrages
                                        spiralés
                                         ADSS




                                      Suspensions
                                        spiralées
                                         ADSS
2 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
          LIGNES DE TRANSPORT D’ÉNERGIE MT



                       Figure 8


                           Pince d’ancrage AC3B912
                           Rupture mini : 1,9 tonnes
                           Capacité : 9mm / 12mm

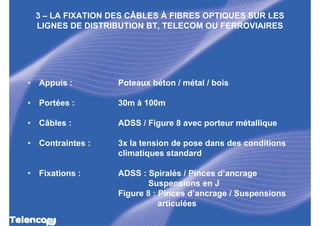

3 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
    LIGNES DE DISTRIBUTION BT, TELECOM OU FERROVIAIRES




•   Appuis :         Poteaux béton / métal / bois

•   Portées :        30m à 100m

•   Câbles :         ADSS / Figure 8 avec porteur métallique

•   Contraintes :    3x la tension de pose dans des conditions
                     climatiques standard

•   Fixations :      ADSS : Spiralés / Pinces d’ancrage
                            Suspensions en J
                     Figure 8 : Pinces d’ancrage / Suspensions
                                articulées
3 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
LIGNES DE DISTRIBUTION BT, TELECOM OU FERROVIAIRES

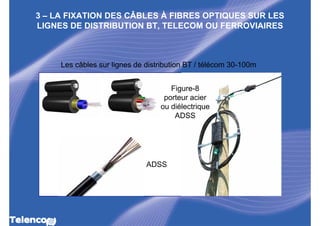

     Les câbles sur lignes de distribution BT / télécom 30-100m


                                     Figure-8
                                   porteur acier
                                  ou diélectrique
                                      ADSS




                              ADSS
3 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
LIGNES DE DISTRIBUTION BT, TELECOM OU FERROVIAIRES

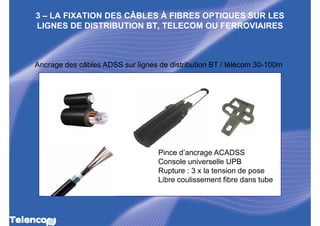

Ancrage des câbles ADSS sur lignes de distribution BT / télécom 30-100m




                                   Pince d’ancrage ACADSS
                                   Console universelle UPB
                                   Rupture : 3 x la tension de pose
                                   Libre coulissement fibre dans tube
3 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
 LIGNES DE DISTRIBUTION BT, TELECOM OU FERROVIAIRES



Suspension des câbles ADSS sur lignes de distribution BT / télécom 30-100m

                                                  JHC1015 / 1520
                                                  SC39C + crochet S
                                                  FOSB
3 – LA FIXATION DES CÂBLES À FIBRES OPTIQUES SUR LES
LIGNES DE DISTRIBUTION BT, TELECOM OU FERROVIAIRES


  Fixation des câbles Figure 8 à porteur acier sur lignes de distribution
                         BT / télécom 30-100m




                                           Pince d’ancrage AC7 / AC10
                                           Rupture : 3x tension de pose

                                           Suspension SC39B / SC39C
                                           UPB / Feuillard / Boulon
4 – LA FIXATION DES CÂBLES À FTTH EN BRANCHEMENT
                          AÉRIEN




•   Appuis :        Poteaux béton / métal / bois / façades

•   Portées :       10m à 70m

•   Câbles :        Branchement FO rond ou figure 8

•   Contraintes :   10x la tension de pose dans des conditions
                    climatiques standard

•   Fixations :     Rond : Pinces d’ancrage / dispositifs de
                           branchement
                    Figure 8 : Pinces d’ancrage
4 – LA FIXATION DES CÂBLES À FTTH EN BRANCHEMENT
                      AÉRIEN

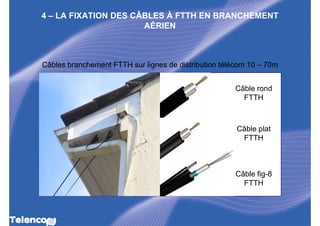

Câbles branchement FTTH sur lignes de distribution télécom 10 – 70m


                                                      Câble rond
                                                        FTTH



                                                       Câble plat
                                                        FTTH



                                                      Câble fig-8
                                                        FTTH

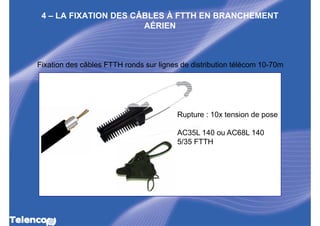

4 – LA FIXATION DES CÂBLES À FTTH EN BRANCHEMENT
                       AÉRIEN



Fixation des câbles FTTH ronds sur lignes de distribution télécom 10-70m




                                        Rupture : 10x tension de pose

                                        AC35L 140 ou AC68L 140
                                        5/35 FTTH
4 – LA FIXATION DES CÂBLES À FTTH EN BRANCHEMENT
                       AÉRIEN



Fixation des câbles FTTH plats sur lignes de distribution télécom 10-70m




                                        Rupture : 10x tension de pose

                                        ODWAC
                                        HYPOCLAMP
4 – LA FIXATION DES CÂBLES À FTTH EN BRANCHEMENT
                       AÉRIEN

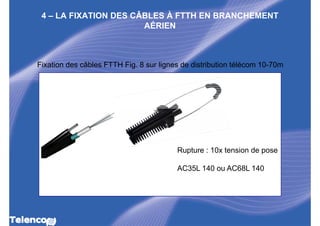

Fixation des câbles FTTH Fig. 8 sur lignes de distribution télécom 10-70m




                                         Rupture : 10x tension de pose

                                         AC35L 140 ou AC68L 140

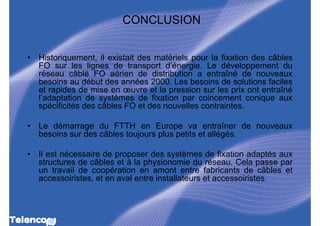

CONCLUSION


•   Historiquement, il existait des matériels pour la fixation des câbles
    FO sur les lignes de transport d’énergie. Le développement du
    réseau câblé FO aérien de distribution a entraîné de nouveaux
    besoins au début des années 2000. Les besoins de solutions faciles
    et rapides de mise en œuvre et la pression sur les prix ont entraîné
    l’adaptation de systèmes de fixation par coincement conique aux
    spécificités des câbles FO et des nouvelles contraintes.

•   Le démarrage du FTTH en Europe va entraîner de nouveaux
    besoins sur des câbles toujours plus petits et allégés.

•   Il est nécessaire de proposer des systèmes de fixation adaptés aux
    structures de câbles et à la physionomie du réseau. Cela passe par
    un travail de coopération en amont entre fabricants de câbles et
    accessoiristes, et en aval entre installateurs et accessoiristes.
Merci à tous de votre attention.
