TECHNIQUES MIMO




Matthieu GAUTIER – MIMO   1

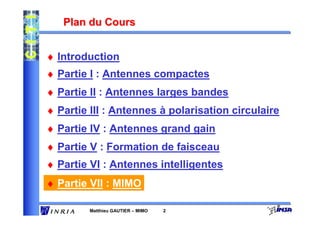

Plan du Cours


♦ Introduction
♦ Partie I : Antennes compactes
♦ Partie II : Antennes larges bandes
♦ Partie III : Antennes à polarisation circulaire
♦ Partie IV : Antennes grand gain
♦ Partie V : Formation de faisceau
♦ Partie VI : Antennes intelligentes
♦ Partie VII : MIMO

         Matthieu GAUTIER – MIMO   2

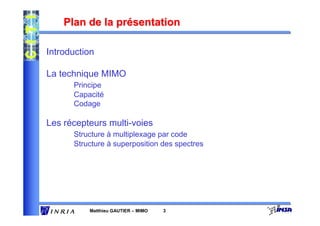

Plan de la présentation

Introduction

La technique MIMO
      Principe
      Capacité
      Codage

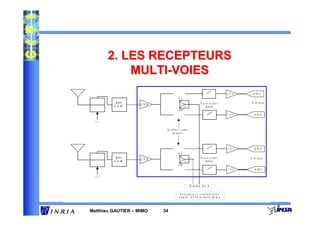

Les récepteurs multi-voies
      Structure à multiplexage par code

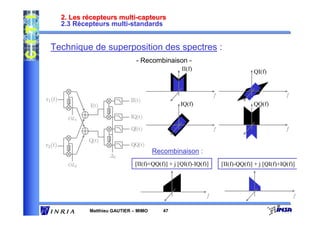

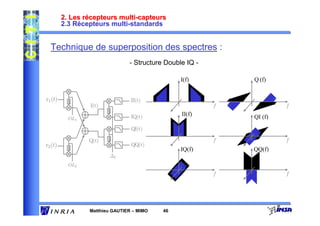

      Structure à superposition des spectres




          Matthieu GAUTIER – MIMO   3
Introduction

Futurs systèmes de télécommunications
    Toujours plus de débit pour toujours plus de mobilité




         Matthieu GAUTIER – MIMO   4
Introduction

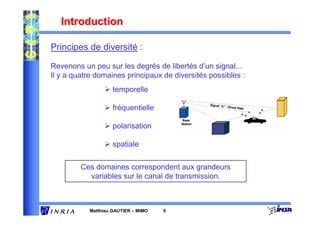

Principes de diversité :

Revenons un peu sur les degrés de libertés d’un signal...
Il y a quatre domaines principaux de diversités possibles :
                    temporelle

                    fréquentielle

                    polarisation

                    spatiale

         Ces domaines correspondent aux grandeurs
           variables sur le canal de transmission.



           Matthieu GAUTIER – MIMO   5
Introduction

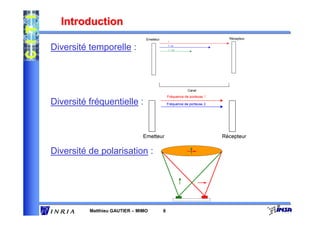

                                Emetteur                         Récepteur
                                               T


Diversité temporelle :                         T + ∆t

                                               T + 2∆t




                                                         Canal


Diversité fréquentielle :




Diversité de polarisation :




          Matthieu GAUTIER – MIMO          6
Introduction

Diversité spatiale :




L’utilisation de 2 antennes espacées permet de limiter les
          affaiblissements dûs aux trajets multiples




          Matthieu GAUTIER – MIMO   7
Introduction

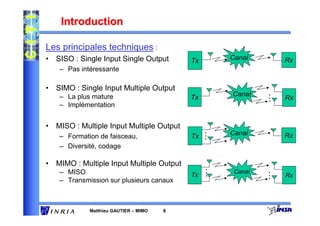

Les principales techniques :
• SISO : Single Input Single Output       Tx       Canal        Rx
   – Pas intéressante

• SIMO : Single Input Multiple Output
                                                   Canal




                                                            …
   – La plus mature                       Tx                    Rx
   – Implémentation


• MISO : Multiple Input Multiple Output
                                                   Canal




                                               …
   – Formation de faisceau,               Tx                    Rx
   – Diversité, codage

• MIMO : Multiple Input Multiple Output




                                               …
   – MISO                                           Canal




                                                            …
                                          Tx                    Rx
   – Transmission sur plusieurs canaux



            Matthieu GAUTIER – MIMO   8

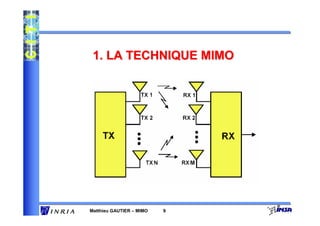

1. LA TECHNIQUE MIMO




Matthieu GAUTIER – MIMO   9
1. La technique MIMO
   1.1 Principe


La technique MIMO :




Quand on utilise plusieurs antennes à l’émission, chacune devient
une source d’information différente pour les antennes de réception


                  On augmente encore la diversité
           Matthieu GAUTIER – MIMO   10

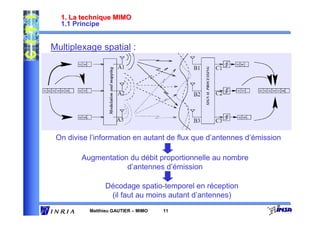

1. La technique MIMO
  1.1 Principe


Multiplexage spatial :




 On divise l’information en autant de flux que d’antennes d’émission

        Augmentation du débit proportionnelle au nombre
                    d’antennes d’émission

                 Décodage spatio-temporel en réception
                  (il faut au moins autant d’antennes)
           Matthieu GAUTIER – MIMO   11
1. La technique MIMO
      1.1 Principe

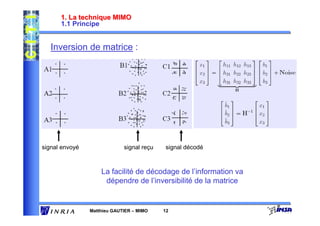

   Inversion de matrice :




signal envoyé                signal reçu   signal décodé



                    La facilité de décodage de l’information va
                     dépendre de l’inversibilité de la matrice


                Matthieu GAUTIER – MIMO    12
1. La technique MIMO
   1.1 Principe

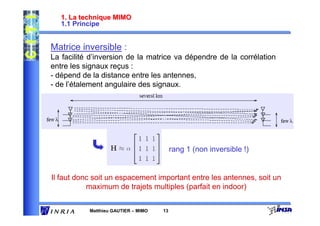

Matrice inversible :
La facilité d’inversion de la matrice va dépendre de la corrélation
entre les signaux reçus :
- dépend de la distance entre les antennes,
- de l’étalement angulaire des signaux.




                                          rang 1 (non inversible !)


Il faut donc soit un espacement important entre les antennes, soit un
           maximum de trajets multiples (parfait en indoor)


           Matthieu GAUTIER – MIMO   13

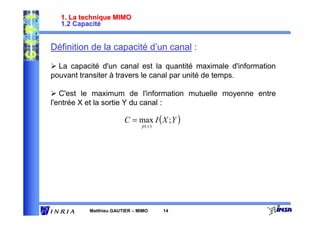

1. La technique MIMO
  1.2 Capacité


Définition de la capacité d’un canal :

  La capacité d'un canal est la quantité maximale d'information
pouvant transiter à travers le canal par unité de temps.

   C'est le maximum de l'information mutuelle moyenne entre
l'entrée X et la sortie Y du canal :

                       C = max I ( X ; Y )
                              p( x)




          Matthieu GAUTIER – MIMO     14

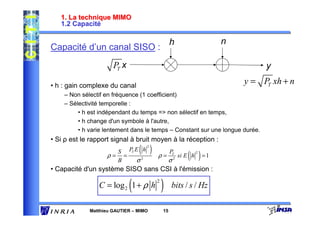

1. La technique MIMO
   1.2 Capacité

                                                       h                    n
Capacité d’un canal SISO :
              y = PT x + n
                     xh                                                              y

• h : gain complexe du canal
                                                                                y = PT xh + n
    – Non sélectif en fréquence (1 coefficient)
    – Sélectivité temporelle :
         • h est indépendant du temps => non sélectif en temps,
         • h change d'un symbole à l'autre,
         • h varie lentement dans le temps – Constant sur une longue durée.
• Si ρ est le rapport signal à bruit moyen à la réception :
                                  ( )     2


                                                                  ( ) =1
                        S     PT E h                   P
                   ρ=     =                   ρ=        T               2
                                                               si E h
                        B         σ   2
                                                       σ   2


• Capacité d'un système SISO sans CSI à l'émission :

                              (
                 C = log 2 1 + ρ h
                                              2
                                                  )    bits / s / Hz

             Matthieu GAUTIER – MIMO              15
1. La technique MIMO
     1.2 Capacité


Capacité d’un canal MISO :
             h1                    n
PT   x1                                             y
M
             h   2
                                   • Pour comparer les performances, on travaille à
                                   puissance émise totale constante.
     x2                               Puissance émise sur chaque antenne : T
                                                                             P
                                                                                               M
             …


                                   • Rapport signal à bruit moyen à la réception :

                                                              ∑E( h               )
             h   M                                       PT                   2
                                                                          i
                                                         M                                PT
     xM                                             ρ=        i
                                                                                      =
                                                                  σ   2
                                                                                          σ2

                           ρ          M
                                            
             C = log 2 1 +            ∑ hi  bits / s / Hz
                                                2
                                            
                        M             i =1


             Matthieu GAUTIER – MIMO       16

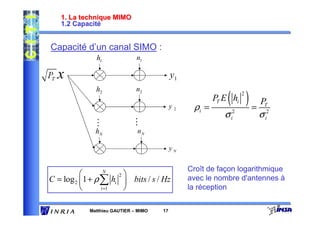

1. La technique MIMO
   1.2 Capacité


Capacité d’un canal SIMO :
              h1              n1

  x                                        y1

                                                            ( )= P
              h2              n2
                                                                  2
                                                        PT E hi
                                           y2    ρi =                 T

                                                           σ i2       σ
                                                                      i
                                                                       2



                             …
              …


              hN              nN

                                           yN

                                                Croît de façon logarithmique
                  N
                      2
C = log 2 1 + ρ ∑ hi  bits / s / Hz           avec le nombre d'antennes à
                i =1                          la réception

            Matthieu GAUTIER – MIMO   17

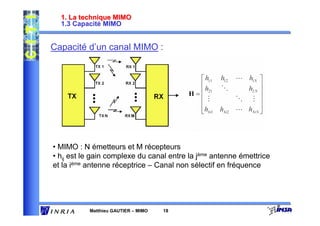

1. La technique MIMO
  1.3 Capacité MIMO


Capacité d’un canal MIMO :




• MIMO : N émetteurs et M récepteurs
• hij est le gain complexe du canal entre la jème antenne émettrice
et la ième antenne réceptrice – Canal non sélectif en fréquence




           Matthieu GAUTIER – MIMO   18
1. La technique MIMO
    1.3 Capacité MIMO

                                                              n
Capacité d’un canal MIMO :
                                  x         H = UDV H                         y
    y = Hx + n
    Avec x = [ x1   K xN ] et y = [ y1 K yM ]
                              T                   T
•

•   Décomposition en valeurs singulières de H :


            { = U { V                       m = min ( M , N )
                                       H
            H   { D {
           M ×N       M ×m m×m m× N

•   U et V sont unitaires :
•   D est une matrice diagonale dont les éléments non nuls sont les valeurs
    propres de H :
                              D = diag ( λi )

             Matthieu GAUTIER – MIMO   19
1. La technique MIMO
   1.3 Capacité MIMO

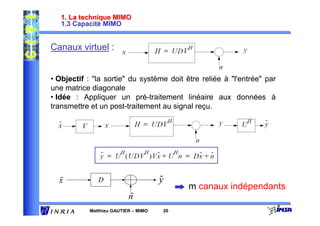

Canaux virtuel :


• Objectif : "la sortie" du système doit être reliée à "l'entrée" par
une matrice diagonale
• Idée : Appliquer un pré-traitement linéaire aux données à
transmettre et un post-traitement au signal reçu.




  %
  x           D                      %
                                     y
                                          m canaux indépendants
                          %
                          n
           Matthieu GAUTIER – MIMO   20
1. La technique MIMO
   1.3 Capacité MIMO

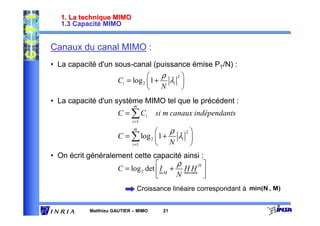

Canaux du canal MIMO :
• La capacité d'un sous-canal (puissance émise PT/N) :
                                    ρ 2
                      Ci = log 2 1 + λi 
                                  N     
• La capacité d'un système MIMO tel que le précédent :
                            m
                      C = ∑ Ci       si m canaux indépendants
                           i =1
                            m
                                     ρ 2
                      C = ∑ log 2 1 + λi 
                          i =1     N     
• On écrit généralement cette capacité ainsi :
                                       ρ   H
                   C = log 2 det  I M + H H 
                                       N     
                             Croissance linéaire correspondant à


           Matthieu GAUTIER – MIMO     21
1. La technique MIMO
   1.3 Capacité MIMO

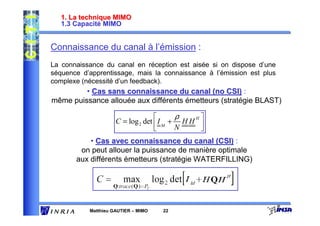

Connaissance du canal à l’émission :
La connaissance du canal en réception est aisée si on dispose d’une
séquence d’apprentissage, mais la connaissance à l’émission est plus
complexe (nécessité d’un feedback).
         • Cas sans connaissance du canal (no CSI) :
même puissance allouée aux différents émetteurs (stratégie BLAST)

                                         ρ   H
                     C = log 2 det  I M + H H 
                                         N    
           • Cas avec connaissance du canal (CSI) :
        on peut allouer la puissance de manière optimale
       aux différents émetteurs (stratégie WATERFILLING)




           Matthieu GAUTIER – MIMO   22
1. La technique MIMO
     1.3 Capacité MIMO


Illustration du Water-filling :
• Attribution d'un tube inversement
proportionnelle à la valeur singulière
du mode.

• Cas particulier : Si une valeur
singulière est très nettement
supérieure aux autres, de quoi
s'agît-il ?
• Réponse : Beamforming




                Matthieu GAUTIER – MIMO   23

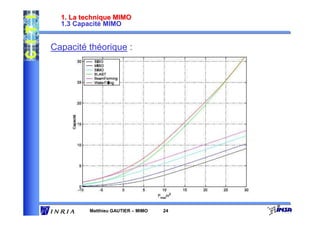

1. La technique MIMO
  1.3 Capacité MIMO


Capacité théorique :




          Matthieu GAUTIER – MIMO   24

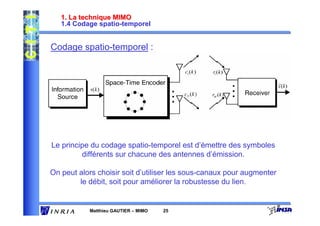

1. La technique MIMO
   1.4 Codage spatio-temporel


Codage spatio-temporel :




Modulation QAM (Quadrature Amplitude Modulation)




Le principe du codage spatio-temporel est d’émettre des symboles
         différents sur chacune des antennes d’émission.

On peut alors choisir soit d’utiliser les sous-canaux pour augmenter
        le débit, soit pour améliorer la robustesse du lien.


           Matthieu GAUTIER – MIMO   25
1. La technique MIMO
   1.4 Codage spatio-temporel

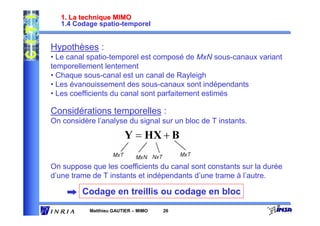

Hypothèses :
• Le canal spatio-temporel est composé de MxN sous-canaux variant
temporellement lentement
• Chaque sous-canal est un canal de Rayleigh
• Les évanouissement des sous-canaux sont indépendants
• Les coefficients du canal sont parfaitement estimés

Considérations temporelles :
On considère l’analyse du signal sur un bloc de T instants.




On suppose que les coefficients du canal sont constants sur la durée
d’une trame de T instants et indépendants d’une trame à l’autre.

         Codage en treillis ou codage en bloc
           Matthieu GAUTIER – MIMO   26
1. La technique MIMO
   1.4 Codage spatio-temporel

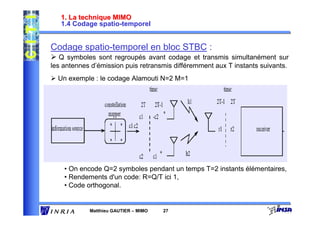

Codage spatio-temporel en bloc STBC :
   Q symboles sont regroupés avant codage et transmis simultanément sur
les antennes d’émission puis retransmis différemment aux T instants suivants.
  Un exemple : le codage Alamouti N=2 M=1




    • On encode Q=2 symboles pendant un temps T=2 instants élémentaires,
    • Rendements d'un code: R=Q/T ici 1,
    • Code orthogonal.


            Matthieu GAUTIER – MIMO   27
1. La technique MIMO
  1.4 Codage spatio-temporel

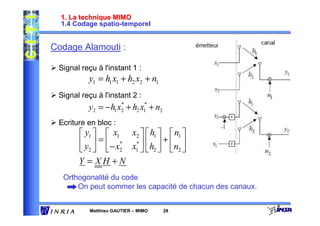

Codage Alamouti :

 Signal reçu à l'instant 1 :
          y1 = h1 x1 + h2 x2 + n1
 Signal reçu à l'instant 2 :
          y2 = − h1 x2 + h2 x1 + n2
                     *       *


 Ecriture en bloc :
        y1   x1 x2   h1   n1 
        y  =  − x* x*   h  +  n 
        2  2 1  2  2
       Y = XH +N
  Orthogonalité du code
      On peut sommer les capacité de chacun des canaux.


           Matthieu GAUTIER – MIMO    28

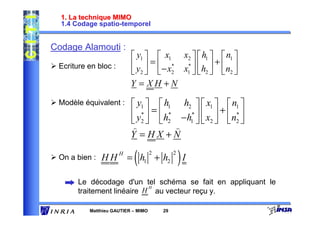

1. La technique MIMO
  1.4 Codage spatio-temporel


Codage Alamouti :
                           y1   x1 x2   h1   n1 
 Ecriture en bloc :        y  =  − x* x*   h  +  n 
                           2  2 1  2  2
                          Y = XH +N

 Modèle équivalent :       y1   h1 h2   x1   n1 
                           y*  =  h* − h*   x  +  n* 
                           2  2         1  2      2
                          )            )
                          Y =HX +N

 On a bien :   HH
                      H
                           (
                          = h1 + h2
                                    2        2
                                                 )I
       Le décodage d'un tel schéma se fait en appliquant le
                            H
       traitement linéaire H au vecteur reçu y.

          Matthieu GAUTIER – MIMO       29
1. La technique MIMO
  1.4 Codage spatio-temporel

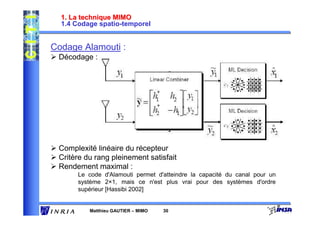

Codage Alamouti :
 Décodage :




 Complexité linéaire du récepteur
 Critère du rang pleinement satisfait
 Rendement maximal :
      Le code d'Alamouti permet d'atteindre la capacité du canal pour un
      système 2×1, mais ce n'est plus vrai pour des systèmes d'ordre
      supérieur [Hassibi 2002]


          Matthieu GAUTIER – MIMO   30
1. La technique MIMO
   1.4 Codage spatio-temporel

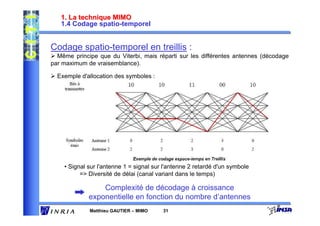

Codage spatio-temporel en treillis :
  Même principe que du Viterbi, mais réparti sur les différentes antennes (décodage
par maximum de vraisemblance).

  Exemple d'allocation des symboles :




    • Signal sur l'antenne 1 = signal sur l'antenne 2 retardé d'un symbole
          => Diversité de délai (canal variant dans le temps)

                 Complexité de décodage à croissance
             exponentielle en fonction du nombre d’antennes
             Matthieu GAUTIER – MIMO     31

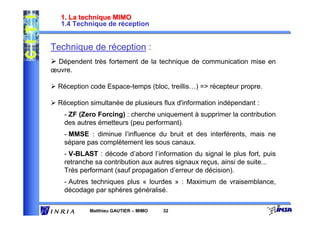

1. La technique MIMO
   1.4 Technique de réception


Technique de réception :
 Dépendent très fortement de la technique de communication mise en
œuvre.

  Réception code Espace-temps (bloc, treillis…) => récepteur propre.

  Réception simultanée de plusieurs flux d'information indépendant :
    - ZF (Zero Forcing) : cherche uniquement à supprimer la contribution
    des autres émetteurs (peu performant).
    - MMSE : diminue l’influence du bruit et des interférents, mais ne
    sépare pas complètement les sous canaux.
    - V-BLAST : décode d’abord l’information du signal le plus fort, puis
    retranche sa contribution aux autres signaux reçus, ainsi de suite...
    Très performant (sauf propagation d’erreur de décision).
    - Autres techniques plus « lourdes » : Maximum de vraisemblance,
    décodage par sphères généralisé.

            Matthieu GAUTIER – MIMO   32

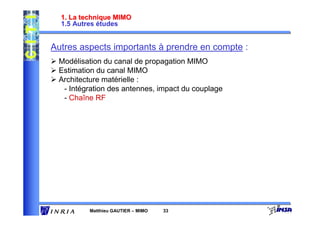

1. La technique MIMO
  1.5 Autres études


Autres aspects importants à prendre en compte :
 Modélisation du canal de propagation MIMO
 Estimation du canal MIMO
 Architecture matérielle :
  - Intégration des antennes, impact du couplage
  - Chaîne RF




          Matthieu GAUTIER – MIMO   33
2. LES RECEPTEURS
           MULTI-VOIES




Matthieu GAUTIER – MIMO   34

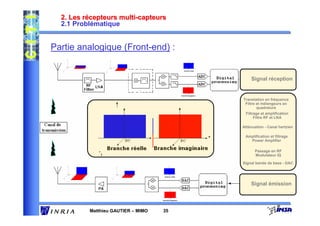

2. Les récepteurs multi-capteurs
  2.1 Problématique


Partie analogique (Front-end) :


                                             Signal réception


                                         Translation en fréquence
                                          Filtre et mélangeurs en
                                                 quadrature
                                          Filtrage et amplification
                                               Filtre RF et LNA

                                         Atténuation - Canal hertzien

                                          Amplification et filtrage
                                            Power Amplifier

                                               Passage en RF
                                               Modulateur IQ

                                         Signal bande de base - DAC




                                             Signal émission




          Matthieu GAUTIER – MIMO   35

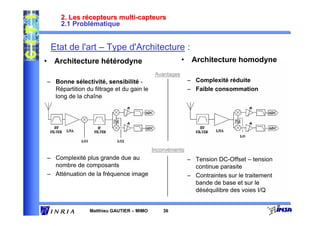

2. Les récepteurs multi-capteurs
     2.1 Problématique


 Etat de l'art – Type d'Architecture :
• Architecture hétérodyne                              • Architecture homodyne
                                           Avantages
– Bonne sélectivité, sensibilité -                        – Complexité réduite
  Répartition du filtrage et du gain le                   – Faible consommation
  long de la chaîne




                                          Inconvénients
– Complexité plus grande due au                           – Tension DC-Offset – tension
  nombre de composants                                      continue parasite
– Atténuation de la fréquence image                       – Contraintes sur le traitement
                                                            bande de base et sur le
                                                            déséquilibre des voies I/Q


                Matthieu GAUTIER – MIMO       36

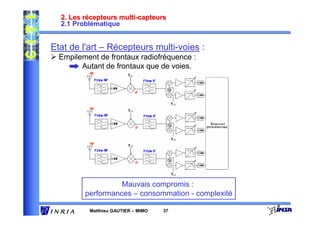

2. Les récepteurs multi-capteurs
  2.1 Problématique


Etat de l'art – Récepteurs multi-voies :
  Empilement de frontaux radiofréquence :
        Autant de frontaux que de voies.




                   Mauvais compromis :
         performances – consommation - complexité

          Matthieu GAUTIER – MIMO   37
2. Les récepteurs multi-capteurs
   2.1 Problématique


Proposition d’étude :
Idée :    - Utilisation d’une seule chaîne commune
          - Mutualiser les éléments
                                                     r1 (t)
                                                               Front-End 1    I1(t), Q1(t)



                                                     rN (t)                    IN (t), QN (t)
                                                               Front-End N
         Multiplexage
          des voies
                                       r1 (t)
                                                                                             I1 (t), Q1(t)
                                                     Multi-                  Demulti-
                                                     plexage    Front-end
                                       rN (t)                                plexage         IN (t), QN (t)



            Application 1 : récepteurs multi-antennes
            Application 2 : récepteurs multi-standards

             Matthieu GAUTIER – MIMO            38

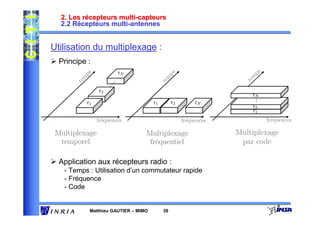

2. Les récepteurs multi-capteurs
  2.2 Récepteurs multi-antennes


Utilisation du multiplexage :
  Principe :
                       rN




                                                                      ps
                                             ps
          ps




                                                                     m
                                            m
         m




                                                                   te
                                          te
       te
                r2
                                                                     rN
          r1                         r1        r2        rN
                                                                     r2
                                                                     r1
               fr´quences
                 e                                  fr´quences
                                                      e                    fr´quences
                                                                             e

 Multiplexage                    Multiplexage                    Multiplexage
  temporel                        fr´quentiel
                                    e                             par code

  Application aux récepteurs radio :
   - Temps : Utilisation d’un commutateur rapide
   - Fréquence
   - Code


           Matthieu GAUTIER – MIMO        39

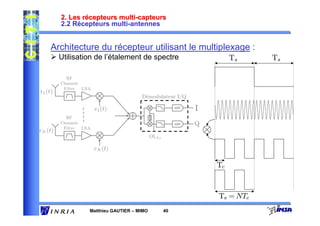

2. Les récepteurs multi-capteurs
         2.2 Récepteurs multi-antennes


     Architecture du récepteur utilisant le multiplexage :
         Utilisation de l’étalement de spectre                           Ts    Ts

           RF
         Channels
          Filter  LNA
r1 (t)
                                        D´modulateur I/Q
                                         e

                        c1 (t)                            ADC   I
                                              π
           RF                                 2
         Channels                                         ADC   Q
          Filter  LNA
rN (t)
                                              OLfO

                        cN (t)

                                                                    Tc



                                                                    Ts = NTc
                    Matthieu GAUTIER – MIMO          40

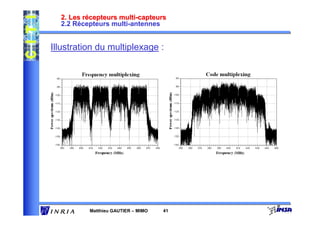

2. Les récepteurs multi-capteurs
  2.2 Récepteurs multi-antennes


Illustration du multiplexage :




          Matthieu GAUTIER – MIMO   41

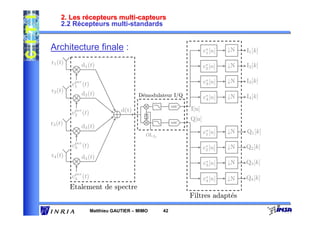

2. Les récepteurs multi-capteurs
     2.2 Récepteurs multi-standards


Architecture finale :                                              c∗ [n]
                                                                    1
                                                                            ↓N   I1 [k]
r1 (t)       d1 (t)                                                c∗ [n]
                                                                    2
                                                                            ↓N   I2 [k]

                                                                   c∗ [n]   ↓N   I3 [k]
         cper (t)
          1
                                                                    3
r2 (t)
             d2 (t)                    D´modulateur I/Q
                                        e                                        I4 [k]
                                                                   c∗ [n]
                                                                    4
                                                                            ↓N
                                                      ADC
                                d(t)                        I[n]
         cper (t)
          2                               π
                                          2
                                                            Q[n]
r3 (t)                                                ADC
             d3 (t)
                                                                   c∗ [n]
                                                                    1
                                                                            ↓N   Q1 [k]
                                          OLf0

         cper (t)
          3                                                        c∗ [n]   ↓N   Q2 [k]
                                                                    2
r4 (t)       d4 (t)
                                                                   c∗ [n]
                                                                    3       ↓N   Q3 [k]

         cper (t)
          4                                                        c∗ [n]   ↓N   Q4 [k]
                                                                    4
         Etalement de spectre
                                                            Filtres adapt´s
                                                                         e

                    Matthieu GAUTIER – MIMO      42

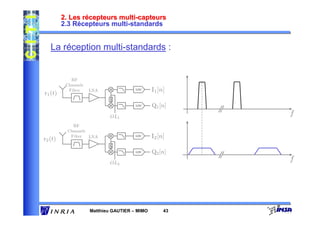

2. Les récepteurs multi-capteurs
         2.3 Récepteurs multi-standards


   La réception multi-standards :


            RF
          Channels

r1 (t)
           Filter    LNA              ADC      I1 [n]
                             π
                             2
                                      ADC      Q1 [n]
                             OL1
                                                         f
             RF
           Channels
r2 (t)
            Filter  LNA               ADC      I2 [n]
                            π
                            2
                                      ADC      Q2 [n]
                             OL2
                                                         f




                     Matthieu GAUTIER – MIMO        43

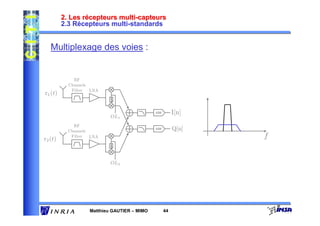

2. Les récepteurs multi-capteurs
         2.3 Récepteurs multi-standards


   Multiplexage des voies :


             RF
           Channels
            Filter  LNA
r1 (t)
                           π
                           2


                                             ADC        I[n]
                           OL1
             RF
           Channels
                                             ADC        Q[n]
r2 (t)
            Filter  LNA                                        f
                           π
                           2




                           OL2




                   Matthieu GAUTIER – MIMO         44

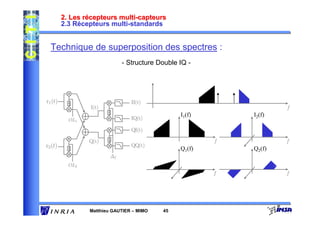

2. Les récepteurs multi-capteurs
        2.3 Récepteurs multi-standards


  Technique de superposition des spectres :
                                 - Structure Double IQ -




r1(t)     π
          2
                                    II(t)
                 I(t)                                                   f
                        π
                        2
                                                    I1(f)       I2(f)
          OL1                       IQ(t)

                                    QI(t)
                        π
                Q(t)    2                                   f           f
r2(t)     π                         QQ(t)
          2                                         Q1(f)       Q2(f)
                            ∆f
          OL2
                                                            f           f




                Matthieu GAUTIER – MIMO       45
2. Les récepteurs multi-capteurs
        2.3 Récepteurs multi-standards


  Technique de superposition des spectres :
                                - Structure Double IQ -

                                                 I(f)         Q (f)


r1(t)     π
          2
                                II(t)
                I(t)                                      f            f
                       π
                       2
                                IQ(t)            II(f)        QI (f)
          OL1

                                QI(t)
                       π
                Q(t)   2                                  f            f
r2(t)     π                     QQ(t)
          2                                      IQ(f)        QQ(f)
                           ∆f
          OL2
                                                          f            f




                Matthieu GAUTIER – MIMO    46
2. Les récepteurs multi-capteurs
        2.3 Récepteurs multi-standards


  Technique de superposition des spectres :
                                  - Recombinaison -
                                                     II(f)                           QI(f)


                                                                    f                              f
r1(t)     π                     II(t)
          2
                I(t)                                 IQ(f)                           QQ(f)
                       π
                       2

          OL1                   IQ(t)

                                QI(t)                               f                              f
                       π
                Q(t)   2
r2(t)     π                     QQ(t)
          2
                                          Recombinaison :
                           ∆f
          OL2                     [II(f)+QQ(f)] + j [QI(f)-IQ(f)]       [II(f)-QQ(f)] + j [QI(f)+IQ(f)]




                                                                f                                      f

                Matthieu GAUTIER – MIMO      47

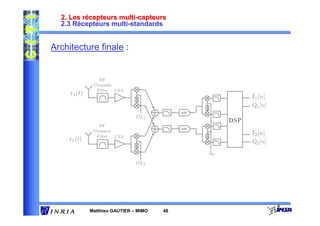

2. Les récepteurs multi-capteurs
  2.3 Récepteurs multi-standards


Architecture finale :


                 RF
               Channels
                Filter  LNA
     r1 (t)
                                π                                 I1 [n]
                                2
                                                   π              Q1 [n]
                                                   2
                                             ADC
                                OL1
                                                            DSP
                 RF
                                             ADC
               Channels
                Filter  LNA
                                                   π              I2 [n]
     r2 (t)                                        2
                                                                  Q2 [n]
                                π
                                2

                                                       ∆f

                                OL2




              Matthieu GAUTIER – MIMO   48

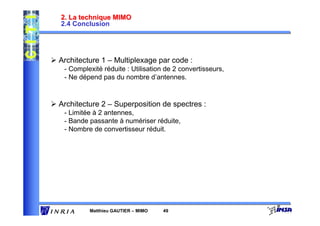

2. La technique MIMO
2.4 Conclusion




Architecture 1 – Multiplexage par code :
 - Complexité réduite : Utilisation de 2 convertisseurs,
 - Ne dépend pas du nombre d’antennes.


Architecture 2 – Superposition de spectres :
 - Limitée à 2 antennes,
 - Bande passante à numériser réduite,
 - Nombre de convertisseur réduit.




         Matthieu GAUTIER – MIMO   49
Conclusion

  Gain MISO
        - Gain de diversité à l'émission
        - Gain de formation de voie
        - Gain de capacité multi-utilisateurs
  Gain SIMO
        - Gain de puissance (array gain)
        - Gain de diversité en réception
        - Gain de formation de voie et de réjection d'interférence
  Gain MIMO
        - Gain de diversité
        - Gain de Multiplexage spatial

Développement des techniques MIMO :
   La release 5 de l'UMTS (W-CDMA) prévoit l'utilisation du codage
d'Alamouti pour la voie descendante (N=2, M=1)
  Le dernier née de la famille 802.11 :
     • Appellation : 802.11n
     • Intègre du MIMO-ODFM (diversité fréquentiel)
  Et plusieurs produits propriétaires déjà disponibles

            Matthieu GAUTIER – MIMO   50

Contenu connexe

Tendances

Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSMDéveloppement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Mohamed Raafat OMRI محمد رأفت عمري

Présentation UMTS
Présentation UMTSPrésentation UMTS
Présentation UMTS
Cynapsys It Hotspot

Exposer reseaux haut débit
Exposer reseaux haut débitExposer reseaux haut débit
Exposer reseaux haut débit
ABDELKADER ABDOKABOUYA

Modulation Analogique
Modulation Analogique Modulation Analogique
Modulation Analogique
SAHELAicha

LTE Presentation [French]
LTE Presentation [French] LTE Presentation [French]
LTE Presentation [French]
Assia Mounir

Présentation 5 g
Présentation 5 gPrésentation 5 g
Présentation 5 g
Maxime Orefice

Technologie wdm
Technologie wdmTechnologie wdm
Technologie wdm
Salvator Fayssal

IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWanIoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
Corneliu Gaina

Les Télécommunications par satellites.pptx
Les Télécommunications par  satellites.pptxLes Télécommunications par  satellites.pptx
Les Télécommunications par satellites.pptx
jeanclaudelionelngan1

Cours-optimisation.pdf
Cours-optimisation.pdfCours-optimisation.pdf
Cours-optimisation.pdf
Mouloudi1

chap2 genéralites-chaine_de_transmission_15-16
chap2 genéralites-chaine_de_transmission_15-16chap2 genéralites-chaine_de_transmission_15-16
chap2 genéralites-chaine_de_transmission_15-16
BAKKOURY Jamila

chap1 transmission-generalités
chap1 transmission-generalitéschap1 transmission-generalités
chap1 transmission-generalités
BAKKOURY Jamila

Chap3 liaison de données
Chap3 liaison de donnéesChap3 liaison de données
Chap3 liaison de donnéesEns Kouba

Réseaux de transmission des données
Réseaux de transmission des donnéesRéseaux de transmission des données
Réseaux de transmission des données
Abdeljalil BENIICHE

Cours réseauxs gsm
Cours réseauxs gsmCours réseauxs gsm
Cours réseauxs gsm
TECOS


Tendances (20)

Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSMDéveloppement d’un Outil d’Aide À la Planification du Réseau Coeur GSM
Développement d’un Outil d’Aide À la Planification du Réseau Coeur GSM

Présentation UMTS
Présentation UMTSPrésentation UMTS
Présentation UMTS

Exposer reseaux haut débit
Exposer reseaux haut débitExposer reseaux haut débit
Exposer reseaux haut débit

Radio Mobile
Radio MobileRadio Mobile
Radio Mobile

Modulation Analogique
Modulation Analogique Modulation Analogique
Modulation Analogique

LTE Presentation [French]
LTE Presentation [French] LTE Presentation [French]
LTE Presentation [French]

Présentation 5 g
Présentation 5 gPrésentation 5 g
Présentation 5 g

Technologie wdm
Technologie wdmTechnologie wdm
Technologie wdm

IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWanIoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan

Les Télécommunications par satellites.pptx
Les Télécommunications par  satellites.pptxLes Télécommunications par  satellites.pptx
Les Télécommunications par satellites.pptx

Cours-optimisation.pdf
Cours-optimisation.pdfCours-optimisation.pdf
Cours-optimisation.pdf

4 g evolution
4 g evolution4 g evolution
4 g evolution

Telephonie ip
Telephonie ipTelephonie ip
Telephonie ip

chap2 genéralites-chaine_de_transmission_15-16
chap2 genéralites-chaine_de_transmission_15-16chap2 genéralites-chaine_de_transmission_15-16
chap2 genéralites-chaine_de_transmission_15-16

chap1 transmission-generalités
chap1 transmission-generalitéschap1 transmission-generalités
chap1 transmission-generalités

Chap3 liaison de données
Chap3 liaison de donnéesChap3 liaison de données
Chap3 liaison de données

Reseaux de capteurs sans fils - WSN
Reseaux de capteurs sans fils - WSNReseaux de capteurs sans fils - WSN
Reseaux de capteurs sans fils - WSN

Réseaux de transmission des données
Réseaux de transmission des donnéesRéseaux de transmission des données
Réseaux de transmission des données

Cours réseauxs gsm
Cours réseauxs gsmCours réseauxs gsm
Cours réseauxs gsm

Transmission de signal
Transmission de signalTransmission de signal
Transmission de signal


En vedette

Muraflex_MIMO Brochure_v2
Muraflex_MIMO Brochure_v2Muraflex_MIMO Brochure_v2
Muraflex_MIMO Brochure_v2John Mervin

Computational Linear Algebra in Wireless Communications
Computational Linear Algebra in Wireless CommunicationsComputational Linear Algebra in Wireless Communications
Computational Linear Algebra in Wireless Communications
soukhinov

Mimo
MimoMimo
Mimo
Virak Sou

Multiuser MIMO-OFDM simulation framework in Matlab
Multiuser MIMO-OFDM simulation framework in MatlabMultiuser MIMO-OFDM simulation framework in Matlab
Multiuser MIMO-OFDM simulation framework in Matlab
Pavel Loskot

5G - FUTURE MOBILE TECHNOLOGY
5G - FUTURE MOBILE TECHNOLOGY5G - FUTURE MOBILE TECHNOLOGY
5G - FUTURE MOBILE TECHNOLOGY
Anoop Unnikrishnan

MIMO.ppt (2) 2
MIMO.ppt (2) 2MIMO.ppt (2) 2
MIMO.ppt (2) 2
Deepak Kumar Dhal


En vedette (7)

Muraflex_MIMO Brochure_v2
Muraflex_MIMO Brochure_v2Muraflex_MIMO Brochure_v2
Muraflex_MIMO Brochure_v2

Guide mimoweb
Guide mimowebGuide mimoweb
Guide mimoweb

Computational Linear Algebra in Wireless Communications
Computational Linear Algebra in Wireless CommunicationsComputational Linear Algebra in Wireless Communications
Computational Linear Algebra in Wireless Communications

Mimo
MimoMimo
Mimo

Multiuser MIMO-OFDM simulation framework in Matlab
Multiuser MIMO-OFDM simulation framework in MatlabMultiuser MIMO-OFDM simulation framework in Matlab
Multiuser MIMO-OFDM simulation framework in Matlab

5G - FUTURE MOBILE TECHNOLOGY
5G - FUTURE MOBILE TECHNOLOGY5G - FUTURE MOBILE TECHNOLOGY
5G - FUTURE MOBILE TECHNOLOGY

MIMO.ppt (2) 2
MIMO.ppt (2) 2MIMO.ppt (2) 2
MIMO.ppt (2) 2


Similaire à Gautier techniques mimo

Codage
CodageCodage
Codage
bamamoor

Nib cours5 canalradio
Nib cours5  canalradioNib cours5  canalradio
Nib cours5 canalradio
ENIG

Chapitre 1.pdf
Chapitre 1.pdfChapitre 1.pdf
Chapitre 1.pdf
WafaaGuendouz

cours1 (1).pdf
cours1 (1).pdfcours1 (1).pdf
cours1 (1).pdf
AlynaEla

cours2.pdf
cours2.pdfcours2.pdf
cours2.pdf
AlynaEla

Capteurs
CapteursCapteurs
Inf_theory_lect2.pdf
Inf_theory_lect2.pdfInf_theory_lect2.pdf
Inf_theory_lect2.pdf
kohay75604

Reseaux-sans-fil.pdf
Reseaux-sans-fil.pdfReseaux-sans-fil.pdf
Reseaux-sans-fil.pdf
MedabdelhayeMohameds

td_devoirs_2013.pdf
td_devoirs_2013.pdftd_devoirs_2013.pdf
td_devoirs_2013.pdf
MeryemH2

1-Concept_radiomobile.pdf
1-Concept_radiomobile.pdf1-Concept_radiomobile.pdf
1-Concept_radiomobile.pdf
MoufidaHajjaj

B1 2017 deuxieme session proposition + correction
B1 2017 deuxieme  session proposition + correctionB1 2017 deuxieme  session proposition + correction
B1 2017 deuxieme session proposition + correction
Abdul Rahman Itani

Chap2 physique
Chap2 physiqueChap2 physique
Chap2 physiqueEns Kouba

TDSA, Analyse Spectrale et Filtrage continu.pdf
TDSA, Analyse Spectrale et Filtrage continu.pdfTDSA, Analyse Spectrale et Filtrage continu.pdf
TDSA, Analyse Spectrale et Filtrage continu.pdf
SAHELAicha

Trans_signal partiel.pdf
Trans_signal partiel.pdfTrans_signal partiel.pdf
Trans_signal partiel.pdf
HassnTAI

Tp 2 transmission de donné modulation analogique
Tp 2 transmission de donné modulation analogiqueTp 2 transmission de donné modulation analogique
Tp 2 transmission de donné modulation analogiquehamdinho

Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Yassine Nasser

Interface radio gsm_gprs
Interface radio gsm_gprsInterface radio gsm_gprs
Interface radio gsm_gprs
Bendhafer Haykel

Tds 1
Tds 1Tds 1
Tds 1
lehiri

Introduction au traitement de signal
Introduction au traitement de signalIntroduction au traitement de signal
Introduction au traitement de signalmanahil2012


Similaire à Gautier techniques mimo (20)

Codage
CodageCodage
Codage

Nib cours5 canalradio
Nib cours5  canalradioNib cours5  canalradio
Nib cours5 canalradio

Chapitre 1.pdf
Chapitre 1.pdfChapitre 1.pdf
Chapitre 1.pdf

cours1 (1).pdf
cours1 (1).pdfcours1 (1).pdf
cours1 (1).pdf

cours2.pdf
cours2.pdfcours2.pdf
cours2.pdf

Capteurs
CapteursCapteurs
Capteurs

Inf_theory_lect2.pdf
Inf_theory_lect2.pdfInf_theory_lect2.pdf
Inf_theory_lect2.pdf

Reseaux-sans-fil.pdf
Reseaux-sans-fil.pdfReseaux-sans-fil.pdf
Reseaux-sans-fil.pdf

td_devoirs_2013.pdf
td_devoirs_2013.pdftd_devoirs_2013.pdf
td_devoirs_2013.pdf

1-Concept_radiomobile.pdf
1-Concept_radiomobile.pdf1-Concept_radiomobile.pdf
1-Concept_radiomobile.pdf

B1 2017 deuxieme session proposition + correction
B1 2017 deuxieme  session proposition + correctionB1 2017 deuxieme  session proposition + correction
B1 2017 deuxieme session proposition + correction

Chap2 physique
Chap2 physiqueChap2 physique
Chap2 physique

TDSA, Analyse Spectrale et Filtrage continu.pdf
TDSA, Analyse Spectrale et Filtrage continu.pdfTDSA, Analyse Spectrale et Filtrage continu.pdf
TDSA, Analyse Spectrale et Filtrage continu.pdf

Trans_signal partiel.pdf
Trans_signal partiel.pdfTrans_signal partiel.pdf
Trans_signal partiel.pdf

Tp 2 transmission de donné modulation analogique
Tp 2 transmission de donné modulation analogiqueTp 2 transmission de donné modulation analogique
Tp 2 transmission de donné modulation analogique

Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...

Interface radio gsm_gprs
Interface radio gsm_gprsInterface radio gsm_gprs
Interface radio gsm_gprs

Codage
CodageCodage
Codage

Tds 1
Tds 1Tds 1
Tds 1

Introduction au traitement de signal
Introduction au traitement de signalIntroduction au traitement de signal
Introduction au traitement de signal


Gautier techniques mimo

  • 2. Plan du Cours ♦ Introduction ♦ Partie I : Antennes compactes ♦ Partie II : Antennes larges bandes ♦ Partie III : Antennes à polarisation circulaire ♦ Partie IV : Antennes grand gain ♦ Partie V : Formation de faisceau ♦ Partie VI : Antennes intelligentes ♦ Partie VII : MIMO Matthieu GAUTIER – MIMO 2
  • 3. Plan de la présentation Introduction La technique MIMO Principe Capacité Codage Les récepteurs multi-voies Structure à multiplexage par code Structure à superposition des spectres Matthieu GAUTIER – MIMO 3
  • 4. Introduction Futurs systèmes de télécommunications Toujours plus de débit pour toujours plus de mobilité Matthieu GAUTIER – MIMO 4
  • 5. Introduction Principes de diversité : Revenons un peu sur les degrés de libertés d’un signal... Il y a quatre domaines principaux de diversités possibles : temporelle fréquentielle polarisation spatiale Ces domaines correspondent aux grandeurs variables sur le canal de transmission. Matthieu GAUTIER – MIMO 5
  • 6. Introduction Emetteur Récepteur T Diversité temporelle : T + ∆t T + 2∆t Canal Diversité fréquentielle : Diversité de polarisation : Matthieu GAUTIER – MIMO 6
  • 7. Introduction Diversité spatiale : L’utilisation de 2 antennes espacées permet de limiter les affaiblissements dûs aux trajets multiples Matthieu GAUTIER – MIMO 7
  • 8. Introduction Les principales techniques : • SISO : Single Input Single Output Tx Canal Rx – Pas intéressante • SIMO : Single Input Multiple Output Canal … – La plus mature Tx Rx – Implémentation • MISO : Multiple Input Multiple Output Canal … – Formation de faisceau, Tx Rx – Diversité, codage • MIMO : Multiple Input Multiple Output … – MISO Canal … Tx Rx – Transmission sur plusieurs canaux Matthieu GAUTIER – MIMO 8
  • 9. 1. LA TECHNIQUE MIMO Matthieu GAUTIER – MIMO 9
  • 10. 1. La technique MIMO 1.1 Principe La technique MIMO : Quand on utilise plusieurs antennes à l’émission, chacune devient une source d’information différente pour les antennes de réception On augmente encore la diversité Matthieu GAUTIER – MIMO 10
  • 11. 1. La technique MIMO 1.1 Principe Multiplexage spatial : On divise l’information en autant de flux que d’antennes d’émission Augmentation du débit proportionnelle au nombre d’antennes d’émission Décodage spatio-temporel en réception (il faut au moins autant d’antennes) Matthieu GAUTIER – MIMO 11
  • 12. 1. La technique MIMO 1.1 Principe Inversion de matrice : signal envoyé signal reçu signal décodé La facilité de décodage de l’information va dépendre de l’inversibilité de la matrice Matthieu GAUTIER – MIMO 12
  • 13. 1. La technique MIMO 1.1 Principe Matrice inversible : La facilité d’inversion de la matrice va dépendre de la corrélation entre les signaux reçus : - dépend de la distance entre les antennes, - de l’étalement angulaire des signaux. rang 1 (non inversible !) Il faut donc soit un espacement important entre les antennes, soit un maximum de trajets multiples (parfait en indoor) Matthieu GAUTIER – MIMO 13
  • 14. 1. La technique MIMO 1.2 Capacité Définition de la capacité d’un canal : La capacité d'un canal est la quantité maximale d'information pouvant transiter à travers le canal par unité de temps. C'est le maximum de l'information mutuelle moyenne entre l'entrée X et la sortie Y du canal : C = max I ( X ; Y ) p( x) Matthieu GAUTIER – MIMO 14
  • 15. 1. La technique MIMO 1.2 Capacité h n Capacité d’un canal SISO : y = PT x + n xh y • h : gain complexe du canal y = PT xh + n – Non sélectif en fréquence (1 coefficient) – Sélectivité temporelle : • h est indépendant du temps => non sélectif en temps, • h change d'un symbole à l'autre, • h varie lentement dans le temps – Constant sur une longue durée. • Si ρ est le rapport signal à bruit moyen à la réception : ( ) 2 ( ) =1 S PT E h P ρ= = ρ= T 2 si E h B σ 2 σ 2 • Capacité d'un système SISO sans CSI à l'émission : ( C = log 2 1 + ρ h 2 ) bits / s / Hz Matthieu GAUTIER – MIMO 15
  • 16. 1. La technique MIMO 1.2 Capacité Capacité d’un canal MISO : h1 n PT x1 y M h 2 • Pour comparer les performances, on travaille à puissance émise totale constante. x2 Puissance émise sur chaque antenne : T P M … • Rapport signal à bruit moyen à la réception : ∑E( h ) h M PT 2 i M PT xM ρ= i = σ 2 σ2  ρ M  C = log 2 1 + ∑ hi  bits / s / Hz 2   M i =1 Matthieu GAUTIER – MIMO 16
  • 17. 1. La technique MIMO 1.2 Capacité Capacité d’un canal SIMO : h1 n1 x y1 ( )= P h2 n2 2 PT E hi y2 ρi = T σ i2 σ i 2 … … hN nN yN Croît de façon logarithmique  N 2 C = log 2 1 + ρ ∑ hi  bits / s / Hz avec le nombre d'antennes à  i =1  la réception Matthieu GAUTIER – MIMO 17
  • 18. 1. La technique MIMO 1.3 Capacité MIMO Capacité d’un canal MIMO : • MIMO : N émetteurs et M récepteurs • hij est le gain complexe du canal entre la jème antenne émettrice et la ième antenne réceptrice – Canal non sélectif en fréquence Matthieu GAUTIER – MIMO 18
  • 19. 1. La technique MIMO 1.3 Capacité MIMO n Capacité d’un canal MIMO : x H = UDV H y y = Hx + n Avec x = [ x1 K xN ] et y = [ y1 K yM ] T T • • Décomposition en valeurs singulières de H : { = U { V m = min ( M , N ) H H { D { M ×N M ×m m×m m× N • U et V sont unitaires : • D est une matrice diagonale dont les éléments non nuls sont les valeurs propres de H : D = diag ( λi ) Matthieu GAUTIER – MIMO 19
  • 20. 1. La technique MIMO 1.3 Capacité MIMO Canaux virtuel : • Objectif : "la sortie" du système doit être reliée à "l'entrée" par une matrice diagonale • Idée : Appliquer un pré-traitement linéaire aux données à transmettre et un post-traitement au signal reçu. % x D % y m canaux indépendants % n Matthieu GAUTIER – MIMO 20
  • 21. 1. La technique MIMO 1.3 Capacité MIMO Canaux du canal MIMO : • La capacité d'un sous-canal (puissance émise PT/N) :  ρ 2 Ci = log 2 1 + λi   N  • La capacité d'un système MIMO tel que le précédent : m C = ∑ Ci si m canaux indépendants i =1 m  ρ 2 C = ∑ log 2 1 + λi  i =1  N  • On écrit généralement cette capacité ainsi :  ρ H C = log 2 det  I M + H H   N  Croissance linéaire correspondant à Matthieu GAUTIER – MIMO 21
  • 22. 1. La technique MIMO 1.3 Capacité MIMO Connaissance du canal à l’émission : La connaissance du canal en réception est aisée si on dispose d’une séquence d’apprentissage, mais la connaissance à l’émission est plus complexe (nécessité d’un feedback). • Cas sans connaissance du canal (no CSI) : même puissance allouée aux différents émetteurs (stratégie BLAST)  ρ H C = log 2 det  I M + H H   N  • Cas avec connaissance du canal (CSI) : on peut allouer la puissance de manière optimale aux différents émetteurs (stratégie WATERFILLING) Matthieu GAUTIER – MIMO 22
  • 23. 1. La technique MIMO 1.3 Capacité MIMO Illustration du Water-filling : • Attribution d'un tube inversement proportionnelle à la valeur singulière du mode. • Cas particulier : Si une valeur singulière est très nettement supérieure aux autres, de quoi s'agît-il ? • Réponse : Beamforming Matthieu GAUTIER – MIMO 23
  • 24. 1. La technique MIMO 1.3 Capacité MIMO Capacité théorique : Matthieu GAUTIER – MIMO 24
  • 25. 1. La technique MIMO 1.4 Codage spatio-temporel Codage spatio-temporel : Modulation QAM (Quadrature Amplitude Modulation) Le principe du codage spatio-temporel est d’émettre des symboles différents sur chacune des antennes d’émission. On peut alors choisir soit d’utiliser les sous-canaux pour augmenter le débit, soit pour améliorer la robustesse du lien. Matthieu GAUTIER – MIMO 25
  • 26. 1. La technique MIMO 1.4 Codage spatio-temporel Hypothèses : • Le canal spatio-temporel est composé de MxN sous-canaux variant temporellement lentement • Chaque sous-canal est un canal de Rayleigh • Les évanouissement des sous-canaux sont indépendants • Les coefficients du canal sont parfaitement estimés Considérations temporelles : On considère l’analyse du signal sur un bloc de T instants. On suppose que les coefficients du canal sont constants sur la durée d’une trame de T instants et indépendants d’une trame à l’autre. Codage en treillis ou codage en bloc Matthieu GAUTIER – MIMO 26
  • 27. 1. La technique MIMO 1.4 Codage spatio-temporel Codage spatio-temporel en bloc STBC : Q symboles sont regroupés avant codage et transmis simultanément sur les antennes d’émission puis retransmis différemment aux T instants suivants. Un exemple : le codage Alamouti N=2 M=1 • On encode Q=2 symboles pendant un temps T=2 instants élémentaires, • Rendements d'un code: R=Q/T ici 1, • Code orthogonal. Matthieu GAUTIER – MIMO 27
  • 28. 1. La technique MIMO 1.4 Codage spatio-temporel Codage Alamouti : Signal reçu à l'instant 1 : y1 = h1 x1 + h2 x2 + n1 Signal reçu à l'instant 2 : y2 = − h1 x2 + h2 x1 + n2 * * Ecriture en bloc :  y1   x1 x2   h1   n1   y  =  − x* x*   h  +  n   2  2 1  2  2 Y = XH +N Orthogonalité du code On peut sommer les capacité de chacun des canaux. Matthieu GAUTIER – MIMO 28
  • 29. 1. La technique MIMO 1.4 Codage spatio-temporel Codage Alamouti :  y1   x1 x2   h1   n1  Ecriture en bloc :  y  =  − x* x*   h  +  n   2  2 1  2  2 Y = XH +N Modèle équivalent :  y1   h1 h2   x1   n1   y*  =  h* − h*   x  +  n*   2  2 1  2  2 ) ) Y =HX +N On a bien : HH H ( = h1 + h2 2 2 )I Le décodage d'un tel schéma se fait en appliquant le H traitement linéaire H au vecteur reçu y. Matthieu GAUTIER – MIMO 29
  • 30. 1. La technique MIMO 1.4 Codage spatio-temporel Codage Alamouti : Décodage : Complexité linéaire du récepteur Critère du rang pleinement satisfait Rendement maximal : Le code d'Alamouti permet d'atteindre la capacité du canal pour un système 2×1, mais ce n'est plus vrai pour des systèmes d'ordre supérieur [Hassibi 2002] Matthieu GAUTIER – MIMO 30
  • 31. 1. La technique MIMO 1.4 Codage spatio-temporel Codage spatio-temporel en treillis : Même principe que du Viterbi, mais réparti sur les différentes antennes (décodage par maximum de vraisemblance). Exemple d'allocation des symboles : • Signal sur l'antenne 1 = signal sur l'antenne 2 retardé d'un symbole => Diversité de délai (canal variant dans le temps) Complexité de décodage à croissance exponentielle en fonction du nombre d’antennes Matthieu GAUTIER – MIMO 31
  • 32. 1. La technique MIMO 1.4 Technique de réception Technique de réception : Dépendent très fortement de la technique de communication mise en œuvre. Réception code Espace-temps (bloc, treillis…) => récepteur propre. Réception simultanée de plusieurs flux d'information indépendant : - ZF (Zero Forcing) : cherche uniquement à supprimer la contribution des autres émetteurs (peu performant). - MMSE : diminue l’influence du bruit et des interférents, mais ne sépare pas complètement les sous canaux. - V-BLAST : décode d’abord l’information du signal le plus fort, puis retranche sa contribution aux autres signaux reçus, ainsi de suite... Très performant (sauf propagation d’erreur de décision). - Autres techniques plus « lourdes » : Maximum de vraisemblance, décodage par sphères généralisé. Matthieu GAUTIER – MIMO 32
  • 33. 1. La technique MIMO 1.5 Autres études Autres aspects importants à prendre en compte : Modélisation du canal de propagation MIMO Estimation du canal MIMO Architecture matérielle : - Intégration des antennes, impact du couplage - Chaîne RF Matthieu GAUTIER – MIMO 33
  • 34. 2. LES RECEPTEURS MULTI-VOIES Matthieu GAUTIER – MIMO 34
  • 35. 2. Les récepteurs multi-capteurs 2.1 Problématique Partie analogique (Front-end) : Signal réception Translation en fréquence Filtre et mélangeurs en quadrature Filtrage et amplification Filtre RF et LNA Atténuation - Canal hertzien Amplification et filtrage Power Amplifier Passage en RF Modulateur IQ Signal bande de base - DAC Signal émission Matthieu GAUTIER – MIMO 35
  • 36. 2. Les récepteurs multi-capteurs 2.1 Problématique Etat de l'art – Type d'Architecture : • Architecture hétérodyne • Architecture homodyne Avantages – Bonne sélectivité, sensibilité - – Complexité réduite Répartition du filtrage et du gain le – Faible consommation long de la chaîne Inconvénients – Complexité plus grande due au – Tension DC-Offset – tension nombre de composants continue parasite – Atténuation de la fréquence image – Contraintes sur le traitement bande de base et sur le déséquilibre des voies I/Q Matthieu GAUTIER – MIMO 36
  • 37. 2. Les récepteurs multi-capteurs 2.1 Problématique Etat de l'art – Récepteurs multi-voies : Empilement de frontaux radiofréquence : Autant de frontaux que de voies. Mauvais compromis : performances – consommation - complexité Matthieu GAUTIER – MIMO 37
  • 38. 2. Les récepteurs multi-capteurs 2.1 Problématique Proposition d’étude : Idée : - Utilisation d’une seule chaîne commune - Mutualiser les éléments r1 (t) Front-End 1 I1(t), Q1(t) rN (t) IN (t), QN (t) Front-End N Multiplexage des voies r1 (t) I1 (t), Q1(t) Multi- Demulti- plexage Front-end rN (t) plexage IN (t), QN (t) Application 1 : récepteurs multi-antennes Application 2 : récepteurs multi-standards Matthieu GAUTIER – MIMO 38
  • 39. 2. Les récepteurs multi-capteurs 2.2 Récepteurs multi-antennes Utilisation du multiplexage : Principe : rN ps ps ps m m m te te te r2 rN r1 r1 r2 rN r2 r1 fr´quences e fr´quences e fr´quences e Multiplexage Multiplexage Multiplexage temporel fr´quentiel e par code Application aux récepteurs radio : - Temps : Utilisation d’un commutateur rapide - Fréquence - Code Matthieu GAUTIER – MIMO 39
  • 40. 2. Les récepteurs multi-capteurs 2.2 Récepteurs multi-antennes Architecture du récepteur utilisant le multiplexage : Utilisation de l’étalement de spectre Ts Ts RF Channels Filter LNA r1 (t) D´modulateur I/Q e c1 (t) ADC I π RF 2 Channels ADC Q Filter LNA rN (t) OLfO cN (t) Tc Ts = NTc Matthieu GAUTIER – MIMO 40
  • 41. 2. Les récepteurs multi-capteurs 2.2 Récepteurs multi-antennes Illustration du multiplexage : Matthieu GAUTIER – MIMO 41
  • 42. 2. Les récepteurs multi-capteurs 2.2 Récepteurs multi-standards Architecture finale : c∗ [n] 1 ↓N I1 [k] r1 (t) d1 (t) c∗ [n] 2 ↓N I2 [k] c∗ [n] ↓N I3 [k] cper (t) 1 3 r2 (t) d2 (t) D´modulateur I/Q e I4 [k] c∗ [n] 4 ↓N ADC d(t) I[n] cper (t) 2 π 2 Q[n] r3 (t) ADC d3 (t) c∗ [n] 1 ↓N Q1 [k] OLf0 cper (t) 3 c∗ [n] ↓N Q2 [k] 2 r4 (t) d4 (t) c∗ [n] 3 ↓N Q3 [k] cper (t) 4 c∗ [n] ↓N Q4 [k] 4 Etalement de spectre Filtres adapt´s e Matthieu GAUTIER – MIMO 42
  • 43. 2. Les récepteurs multi-capteurs 2.3 Récepteurs multi-standards La réception multi-standards : RF Channels r1 (t) Filter LNA ADC I1 [n] π 2 ADC Q1 [n] OL1 f RF Channels r2 (t) Filter LNA ADC I2 [n] π 2 ADC Q2 [n] OL2 f Matthieu GAUTIER – MIMO 43
  • 44. 2. Les récepteurs multi-capteurs 2.3 Récepteurs multi-standards Multiplexage des voies : RF Channels Filter LNA r1 (t) π 2 ADC I[n] OL1 RF Channels ADC Q[n] r2 (t) Filter LNA f π 2 OL2 Matthieu GAUTIER – MIMO 44
  • 45. 2. Les récepteurs multi-capteurs 2.3 Récepteurs multi-standards Technique de superposition des spectres : - Structure Double IQ - r1(t) π 2 II(t) I(t) f π 2 I1(f) I2(f) OL1 IQ(t) QI(t) π Q(t) 2 f f r2(t) π QQ(t) 2 Q1(f) Q2(f) ∆f OL2 f f Matthieu GAUTIER – MIMO 45
  • 46. 2. Les récepteurs multi-capteurs 2.3 Récepteurs multi-standards Technique de superposition des spectres : - Structure Double IQ - I(f) Q (f) r1(t) π 2 II(t) I(t) f f π 2 IQ(t) II(f) QI (f) OL1 QI(t) π Q(t) 2 f f r2(t) π QQ(t) 2 IQ(f) QQ(f) ∆f OL2 f f Matthieu GAUTIER – MIMO 46
  • 47. 2. Les récepteurs multi-capteurs 2.3 Récepteurs multi-standards Technique de superposition des spectres : - Recombinaison - II(f) QI(f) f f r1(t) π II(t) 2 I(t) IQ(f) QQ(f) π 2 OL1 IQ(t) QI(t) f f π Q(t) 2 r2(t) π QQ(t) 2 Recombinaison : ∆f OL2 [II(f)+QQ(f)] + j [QI(f)-IQ(f)] [II(f)-QQ(f)] + j [QI(f)+IQ(f)] f f Matthieu GAUTIER – MIMO 47
  • 48. 2. Les récepteurs multi-capteurs 2.3 Récepteurs multi-standards Architecture finale : RF Channels Filter LNA r1 (t) π I1 [n] 2 π Q1 [n] 2 ADC OL1 DSP RF ADC Channels Filter LNA π I2 [n] r2 (t) 2 Q2 [n] π 2 ∆f OL2 Matthieu GAUTIER – MIMO 48
  • 49. 2. La technique MIMO 2.4 Conclusion Architecture 1 – Multiplexage par code : - Complexité réduite : Utilisation de 2 convertisseurs, - Ne dépend pas du nombre d’antennes. Architecture 2 – Superposition de spectres : - Limitée à 2 antennes, - Bande passante à numériser réduite, - Nombre de convertisseur réduit. Matthieu GAUTIER – MIMO 49
  • 50. Conclusion Gain MISO - Gain de diversité à l'émission - Gain de formation de voie - Gain de capacité multi-utilisateurs Gain SIMO - Gain de puissance (array gain) - Gain de diversité en réception - Gain de formation de voie et de réjection d'interférence Gain MIMO - Gain de diversité - Gain de Multiplexage spatial Développement des techniques MIMO : La release 5 de l'UMTS (W-CDMA) prévoit l'utilisation du codage d'Alamouti pour la voie descendante (N=2, M=1) Le dernier née de la famille 802.11 : • Appellation : 802.11n • Intègre du MIMO-ODFM (diversité fréquentiel) Et plusieurs produits propriétaires déjà disponibles Matthieu GAUTIER – MIMO 50
