Le document explore l'état des lieux des technologies d'accès à Internet, en détaillant les connexions fixes (ADSL, câble, fibre optique) et mobiles (GPRS, Wi-Fi), ainsi que leurs caractéristiques, avantages et inconvénients. Il fait également état des évolutions technologiques telles que le VDSL et les dispositifs comme le CPL pour fournir un accès haut débit. Ce résumé met en évidence la diversité des options disponibles et leur adaptabilité selon les besoins des utilisateurs professionnels et particuliers.

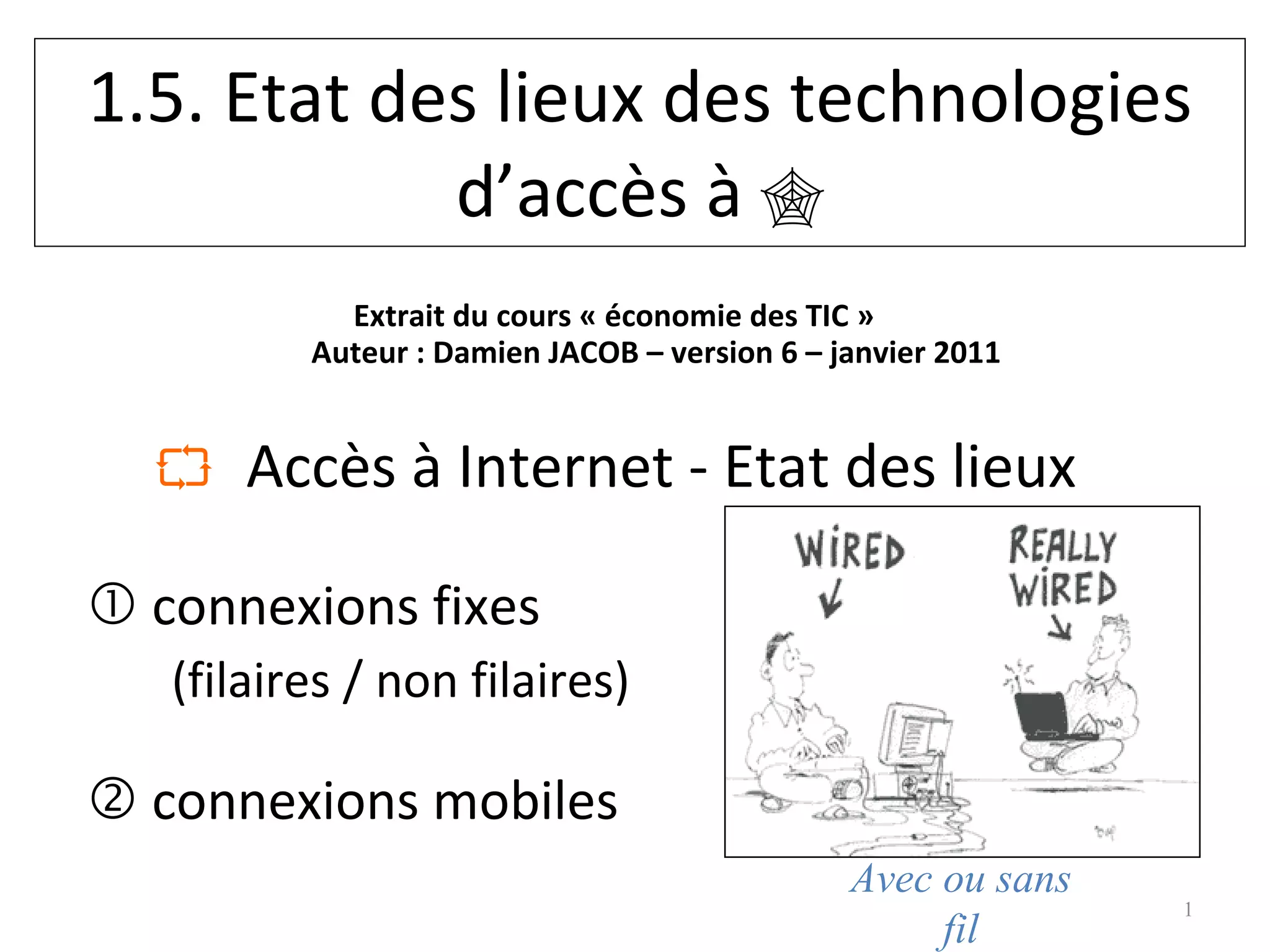

1. 1.5. Etat des lieux des technologies d’accès à  Extrait du cours « économie des TIC » Auteur : Damien JACOB – version 6 – janvier 2011  Accès à Internet - Etat des lieux  connexions fixes (filaires / non filaires)  connexions mobiles Avec ou sans fil

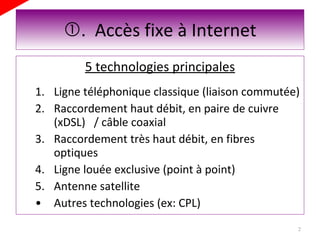

2.  . Accès fixe à Internet 5 technologies principales Ligne téléphonique classique (liaison commutée) Raccordement haut débit, en paire de cuivre (xDSL) / câble coaxial Raccordement très haut débit, en fibres optiques Ligne louée exclusive (point à point) Antenne satellite Autres technologies (ex: CPL)

3. 1 ) Accès fixe à  – ligne classique Connexion temporaire (à la demande de l’utilisateur) Coût: l’abonnement classique + 1 à 2 €/h de connexion Matériel: un modem analogique standard Avantages : Disponible partout. Fonctionne sur toute ligne ordinaire (PSTN) Inconvénients : Coût (si connexion à Internet > 40 minutes/jour en moyenne) Il faut se connecter régulièrement pour vérifier l’arrivée d’e-mails Ne convient guère pour raccorder un réseau de PC Impossible de recevoir un coup de fil pendant la connexion Internet sur la même ligne téléphonique Vitesse trop faible pour une consultation confortable d’Internet  Convient pour un usage basique (relever ses e-mails à partir d’un PC isolé), mais solution d’accès quasiment abandonnée maintenant

4. 2. ADSL, via la ligne téléphonique Via le câble de télédistribution 2 solutions, techniquement différentes, mais présentant des avantages / inconvénients presque identiques

5. 2) Accès fixe à  - ADSL ADSL (Asymetric Digital Subscription Line) Caractéristiques : Connexion permanente Disponible (quasiment) partout, du moins en Belgique (+/- 99 % de la population) Coût: l’abonnement téléphonique classique + 20 à 200 €/mois Matériel minimum : un « modem » ADSL Débit de téléchargement (‘download’) très élevé (jusqu’à 12 Mbit/s actuellement), mais débit d’envoi (‘upload’) faible (jusqu’à ½ Mbit/s). Nombreuses formules. Celles d’entrée de gamme sont bridées au niveau du débit et n’accordent que des adresses IP dynamiques … ou câble ‘Télédis’: la solution « accès Internet » par câble est équivalente sur le plan pratique (mais « modem » spécifique)

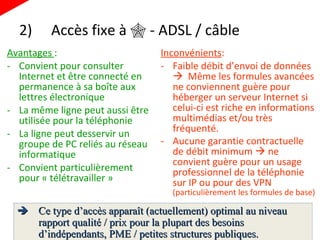

6. 2) Accès fixe à  - ADSL / câble Avantages : Convient pour consulter Internet et être connecté en permanence à sa boîte aux lettres électronique La même ligne peut aussi être utilisée pour la téléphonie La ligne peut desservir un groupe de PC reliés au réseau informatique Convient particulièrement pour « télétravailler » Inconvénients : Faible débit d’envoi de données  Même les formules avancées ne conviennent guère pour héberger un serveur Internet si celui-ci est riche en informations multimédias et/ou très fréquenté. Aucune garantie contractuelle de débit minimum  ne convient guère pour un usage professionnel de la téléphonie sur IP ou pour des VPN (particulièrement les formules de base)  Ce type d’accès apparaît (actuellement) optimal au niveau rapport qualité / prix pour la plupart des besoins d’indépendants, PME / petites structures publiques.

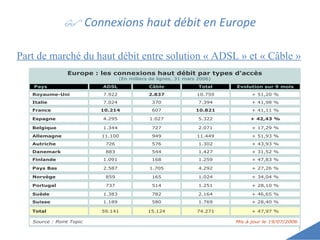

7.  Connexions haut débit en Europe Part de marché du haut débit entre solution « ADSL » et « Câble »

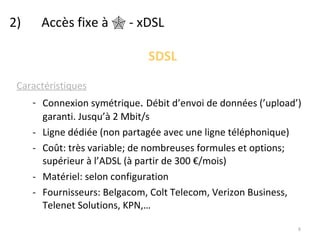

8. 2) Accès fixe à  - xDSL SDSL Caractéristiques Connexion symétrique . Débit d’envoi de données (’upload’) garanti. Jusqu’à 2 Mbit/s Ligne dédiée (non partagée avec une ligne téléphonique) Coût: très variable; de nombreuses formules et options; supérieur à l’ADSL (à partir de 300 €/mois) Matériel: selon configuration Fournisseurs: Belgacom, Colt Telecom, Verizon Business, Telenet Solutions, KPN,…

9. 2) Accès fixe à  - xDSL Avantages : Convient mieux pour héberger un serveur Internet dans l’entreprise : Garantie contractuelle d’un débit minimum permanent Certaines solutions englobent l’accès Internet et le raccordement du central téléphonique, sur la même liaison ( offre combinée « téléphonie + Internet » souvent avantageuse) Bonne alternative à la ligne louée Inconvénients : Ne convient guère si des garanties de très haute disponibilité de la liaison sont requises (ex: au delà de 99.5 %). Débit de 2 Mbit/s maximum. Ne convient guère si des garanties d’intégrité de la liaison sont requises (ex: au delà de 99.5 %). Ex: banques, Loterie nationale,… Pas encore disponible partout ‘ SDSL’

10. 2) Accès fixe à  - xDSL ADSL2 et ADSL2+ ADSL plus rapide (P erformances améliorées à moins de 2 km du DSLAM : 24 / 3 Mbps théoriques ) VDSL ( Very High-Speed Digital Suscriber Line ): Technologie commercialisée depuis 2005 Comparable à l’ADSL (asymétrique), mais débit supérieur : actuellement jusqu’à 17 Mbit/s en download et 400 Kbits/s upload. Permet la ‘vidéo à la demande’, la diffusion simultanée de plusieurs programmes TV, et la diffusion de grandes quantités de données Parfait pour un usage « VPN » (connexion à distance au réseau de l’entreprise) Disponibilité géographique croissante (début 2010: 75 % des ménages).

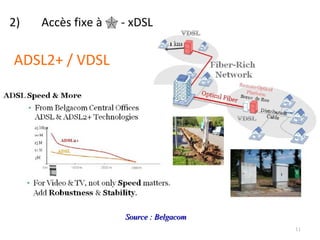

11. 2) Accès fixe à  - xDSL ADSL2+ / VDSL Source : Belgacom

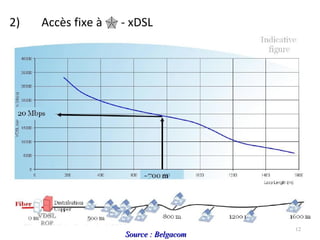

12. 2) Accès fixe à  - xDSL VDSL Source : Belgacom

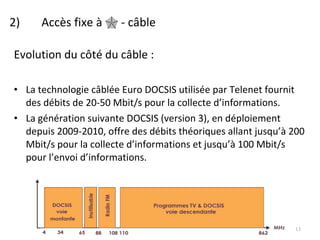

13. 2) Accès fixe à  - câble Evolution du côté du câble : La technologie câblée Euro DOCSIS utilisée par Telenet fournit des débits de 20-50 Mbit/s pour la collecte d’informations. La génération suivante DOCSIS (version 3), en déploiement depuis 2009-2010, offre des débits théoriques allant jusqu’à 200 Mbit/s pour la collecte d’informations et jusqu’à 100 Mbit/s pour l’envoi d’informations.

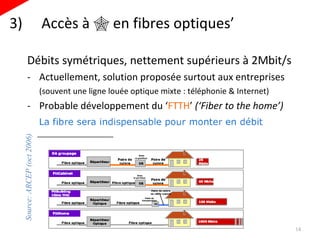

14. 3) Accès à  en fibres optiques’ Débits symétriques, nettement supérieurs à 2Mbit/s Actuellement, solution proposée surtout aux entreprises (souvent une ligne louée optique mixte : téléphonie & Internet) Probable développement du ‘ FTTH ’ (‘Fiber to the home’) Source: ARCEP (oct 2006)

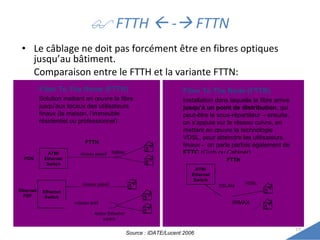

15.  FTTH  -  FTTN Le câblage ne doit pas forcément être en fibres optiques jusqu’au bâtiment. Comparaison entre le FTTH et la variante FTTN: réseau passif Source : IDATE/Lucent 2006 Fiber To The Node (FTTN) I nstallation dans laquelle la fibre arrive jusqu’à un point de distribution , qui peut-être le sous-répartiteur – ensuite, on s’appuie sur le réseau cuivre, en mettant en œuvre la technologie VDSL, pour atteindre les utilisateurs finaux - on parle parfois également de FTTC (Curb ou Cabinet) DSLAM ATM/ Ethernet Switch WiMAX VDSL FTTN Fiber To The Home (FTTH) S olution mettant en œuvre la fibre jusqu’aux locaux des utilisateurs finaux (la maison, l’immeuble résidentiel ou professionnel) FTTH Splitter ATM/ Ethernet Switch PON Active Ethernet switch Ethernet Switch Ethernet P2P réseau passif réseau actif

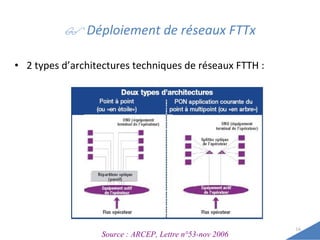

16.  Déploiement de réseaux FTTx 2 types d’architectures techniques de réseaux FTTH : Source : ARCEP, Lettre n°53-nov 2006

18.  Projets FFTx en France

19.  Développement du FTTH Abonnés FTTH en France (en date du 30/6/2010) ::364 000

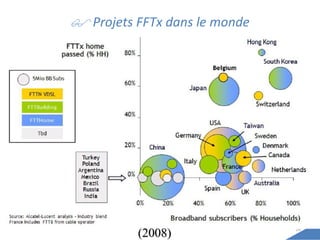

20.  Projets FFTx dans le monde (2008)

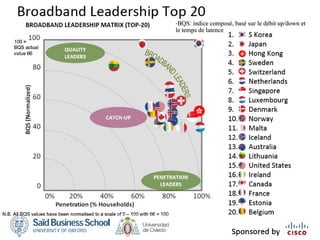

21. BQS: indice composé, basé sur le débit up/down et le temps de latence

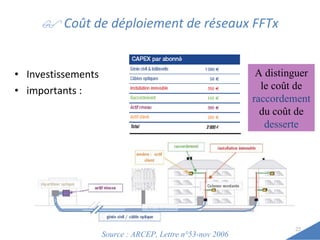

22.  Coût de déploiement de réseaux FFTx Investissements importants : Source : ARCEP, Lettre n°53-nov 2006 A distinguer le coût de raccordement du coût de desserte

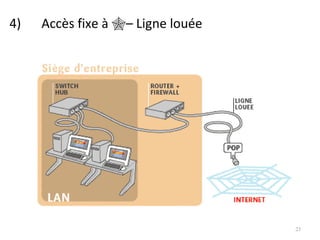

23. 4) Accès fixe à  – Ligne louée

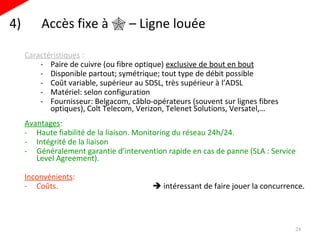

24. 4) Accès fixe à  – Ligne louée Caractéristiques : Paire de cuivre (ou fibre optique) exclusive de bout en bout Disponible partout; symétrique; tout type de débit possible Coût variable, supérieur au SDSL, très supérieur à l’ADSL Matériel: selon configuration Fournisseur: Belgacom, câblo-opérateurs (souvent sur lignes fibres optiques), Colt Telecom, Verizon, Telenet Solutions, Versatel,… Avantages : Haute fiabilité de la liaison. Monitoring du réseau 24h/24. Intégrité de la liaison Généralement garantie d’intervention rapide en cas de panne (SLA : Service Level Agreement). Inconvénients : Coûts.  intéressant de faire jouer la concurrence.

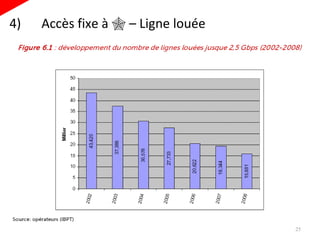

25. 4) Accès fixe à  – Ligne louée

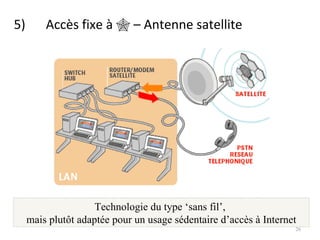

26. 5) Accès fixe à  – Antenne satellite Technologie du type ‘sans fil’, mais plutôt adaptée pour un usage sédentaire d’accès à Internet

27. 5) Accès fixe à  – Antenne satellite Solution encore très peu présente en Belgique (parts de marché déjà très prises par les solutions ADSL et câble)  alternative à considérer si indisponibilité de ces solutions Nécessite une petite antenne satellite et une carte spéciale à installer dans le PC Coût élevé si débit important en ‘upload’ requis Délai de latence induit par la transmission bi-directionnelle vers le satellite Facilement modulable au niveau du débit et opérationnel rapidement pour un événement par exemple (pas de contrainte de génie civil par rapport à une ligne louée) Fournisseurs: Astra2connect, EutelsatTooway.  http://www.awt.be/web/res/index.aspx?page=res,fr,foc,100,075

28. 5) Accès fixe à  – Antenne satellite

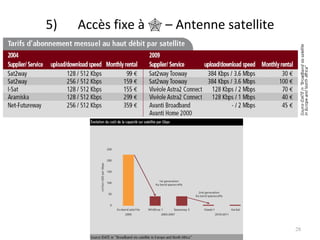

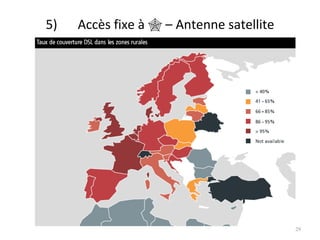

29. 5) Accès fixe à  – Antenne satellite

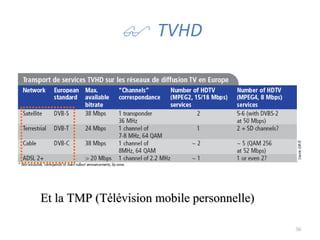

30.  TVHD Et la TMP (Télévision mobile personnelle)

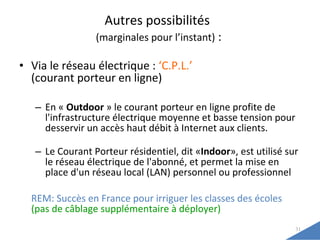

31. Autres possibilités (marginales pour l’instant) : Via le réseau électrique : ‘C.P.L.’ (courant porteur en ligne) En « Outdoor » le courant porteur en ligne profite de l'infrastructure électrique moyenne et basse tension pour desservir un accès haut débit à Internet aux clients. Le Courant Porteur résidentiel, dit « Indoor », est utilisé sur le réseau électrique de l'abonné, et permet la mise en place d'un réseau local (LAN) personnel ou professionnel REM: Succès en France pour irriguer les classes des écoles (pas de câblage supplémentaire à déployer )

32. CPL

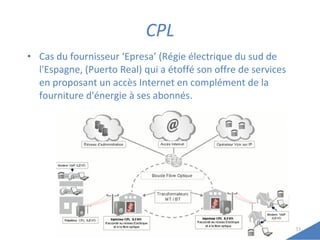

33. CPL Cas du fournisseur ‘Epresa’ (Régie électrique du sud de l'Espagne, (Puerto Real) qui a étoffé son offre de services en proposant un accès Internet en complément de la fourniture d'énergie à ses abonnés.

34.  Connexions mobiles à Internet 2 technologies courantes : 1. Via réseau cellulaire 2G / 3G 2. WIFI

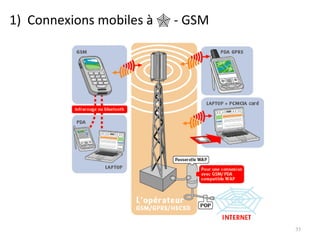

35. 1) Connexions mobiles à  - GSM

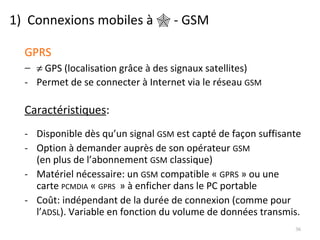

36. 1) Connexions mobiles à  - GSM GPRS  GPS (localisation grâce à des signaux satellites) Permet de se connecter à Internet via le réseau GSM Caractéristiques : Disponible dès qu’un signal GSM est capté de façon suffisante Option à demander auprès de son opérateur GSM (en plus de l’abonnement GSM classique) Matériel nécessaire: un GSM compatible « GPRS » ou une carte PCMDIA « GPRS » à enficher dans le PC portable Coût: indépendant de la durée de connexion (comme pour l’ ADSL ). Variable en fonction du volume de données transmis.

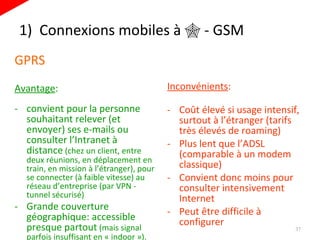

37. 1) Connexions mobiles à  - GSM GPRS Avantage : convient pour la personne souhaitant relever (et envoyer) ses e-mails ou consulter l’Intranet à distance (chez un client, entre deux réunions, en déplacement en train, en mission à l’étranger), pour se connecter (à faible vitesse) au réseau d’entreprise (par VPN - tunnel sécurisé) Grande couverture géographique: accessible presque partout (mais signal parfois insuffisant en « indoor »). Inconvénients : Coût élevé si usage intensif, surtout à l’étranger (tarifs très élevés de roaming) Plus lent que l’ADSL (comparable à un modem classique) Convient donc moins pour consulter intensivement Internet Peut être difficile à configurer

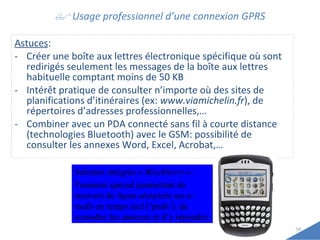

38.  Usage professionnel d’une connexion GPRS Astuces : Créer une boîte aux lettres électronique spécifique où sont redirigés seulement les messages de la boîte aux lettres habituelle comptant moins de 50 KB Intérêt pratique de consulter n’importe où des sites de planifications d’itinéraires (ex: www.viamichelin.fr ), de répertoires d’adresses professionnelles,… Combiner avec un PDA connecté sans fil à courte distance (technologies Bluetooth) avec le GSM: possibilité de consulter les annexes Word, Excel, Acrobat,… Solution intégrée « Blackberry » : Terminal spécial permettant de recevoir de façon sécurisée ses e-mails en temps réel (‘push’), de consulter les annexes et d’y répondre.

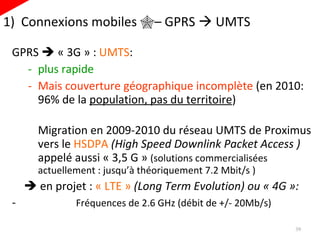

39. 1) Connexions mobiles  – GPRS  UMTS GPRS  « 3G » : UMTS : plus rapide Mais couverture géographique incomplète (en 2010: 96% de la population, pas du territoire ) Migration en 2009-2010 du réseau UMTS de Proximus vers le HSDPA (High Speed Downlink Packet Access ) appelé aussi « 3,5 G » (solutions commercialisée s actuellement : jusqu’à théoriquement 7.2 Mbit/s )  en projet : « LTE » (Long Term Evolution) ou « 4G »: Fréquences de 2.6 GHz (débit de +/- 20Mb/s)

41. 2) Connexions mobiles à  - WIFI

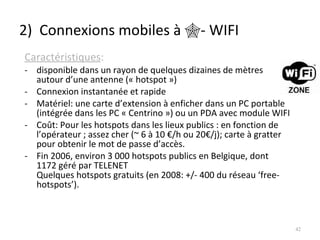

42. 2) Connexions mobiles à  - WIFI Caractéristiques : disponible dans un rayon de quelques dizaines de mètres autour d’une antenne (« hotspot ») Connexion instantanée et rapide Matériel: une carte d’extension à enficher dans un PC portable (intégrée dans les PC « Centrino ») ou un PDA avec module WIFI Coût: Pour les hotspots dans les lieux publics : en fonction de l’opérateur ; assez cher (~ 6 à 10 €/h ou 20€/j); carte à gratter pour obtenir le mot de passe d’accès. Fin 2006, environ 3 000 hotspots publics en Belgique, dont 1172 géré par TELENET Quelques hotspots gratuits (en 2008: +/- 400 du réseau ‘free-hotspots’).

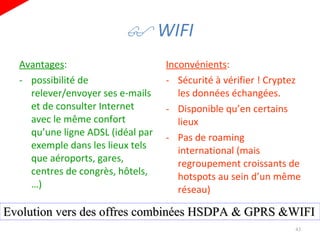

43.  WIFI Avantages : possibilité de relever/envoyer ses e-mails et de consulter Internet avec le même confort qu’une ligne ADSL (idéal par exemple dans les lieux tels que aéroports, gares, centres de congrès, hôtels,…) Inconvénients : Sécurité à vérifier ! Cryptez les données échangées. Disponible qu’en certains lieux Pas de roaming international (mais regroupement croissants de hotspots au sein d’un même réseau) Evolution vers des offres combinées HSDPA & GPRS &WIFI

44.  WIFI  WIMAX Evolution technologique vers le WIMAX (passage de la norme WIFI IEEE 802.11x vers IEEE 802.16x) Débit attendu de 10 Mbit/s dans un rayon de 20km WIMAX (norme portée par INTEL associé avec d’autres industriels)  compétition avec HSDPA ( H igh Speed Downlink Packet Access ) , technologie promu e plutôt par les opérateurs détenteurs de licences UMTS . Max-Fi: projet au port d’Anvers (Inspiair + KMC Group) : antennes WiFi avec algorithme VTM (Virtual Transmission Management) améliorant la qualité du signal  13 antennes pour 64 km²

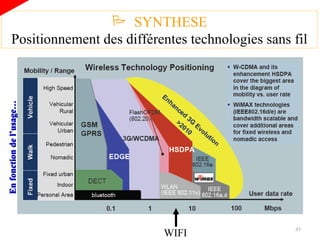

45. WIFI SYNTHESE Positionnement des différentes technologies sans fil En fonction de l’usage…

46. Ligne louée , xDSL, CPL, …) ligne téléphonique Câble TV Technologies mobiles (GPRS, UMTS, WIMAX,…) Internet Réseau informatique Entreprise Télé-travailleurs Travailleurs ‘nomades’ SYNTHESE Schéma reprenant les solutions d’accès à  Routeur ISP
