2. Les différents types de connexion Internet
Plusieurs types de connexion à Internet sont proposés par les FAI (Fournisseurs d'Accès à
Internet). Ils se différencient principalement par le moyen physique de connexion (cuivre ou
fibre optique) ou la technologie employée.
ADSL
Traduisez : Asymmetric Digital Subscriber Line (ligne numérique asymétrique de l'abonné).
Le terme asymétrique à son importance car il indique que le débit de réception (d'Internet vers
le PC ou "téléchargement") n'est pas identique au débit d'émission (du PC vers Internet ou
"émission").
L'ADSL est utilisable avec des abonnés se situant au maximum à 5 km de leur NRA.
ADSL 2+
C'est une évolution de l'ADSL, obtenue en optimisant les fréquences utilisées pour le transport
des données. L'amélioration par rapport à l'ADSL est perceptible à condition que l'abonné se
trouve à moins de 3000 mètres de son NRA.
VDSL
Traduisez : Very high bit-rate DSL (ligne numérique à très haut débit).
C'est une technique qui optimise un réseau ADSL et permet d'atteindre un très haut débit à
condition que l'abonné soit à moins de 300 mètres de son NRA.

3. Fibre optique
Une fibre optique est un petit fil de verre, protégé par une gaine plastique. La vitesse de la
lumière étant beaucoup plus rapide que la vitesse des électrons dans un fil de cuivre, c'est donc
à l'heure actuelle le moyen le plus rapide pour faire transiter des données informatiques.
Ne reposant pas sur l'installation téléphonique existante d'un abonné, elle impose donc de petits
travaux dans un appartement, pour faire passer la fibre jusqu'à la box.
La fibre optique permet donc d'atteindre un débit Internet maximal et ce, quelque soit la
distance qui sépare l'abonné de son NRA (appelé NRO dans ce cas).
Les équipements d'une connexion à Internet
Entre un ordinateur et le réseau Internet, il y a toute une chaîne d'éléments physiques et
électroniques qui ont tous une influence sur la qualité et la vitesse de la connexion Internet.
NRA
La fibre optique des divers fournisseurs d'accès à Internet (FAI) arrive à l'intérieur d'un NRA
(Noeud de Raccordement Abonné). Elle est raccordée sur les équipements électroniques
(DSLAM) de chaque FAI, eux même raccordés à la ligne téléphonique de leurs abonnés.
Pour que la connexion à Internet fonctionne, la liaison entre un abonné et son NRA ne peut
dépasser les 5 km. Et plus l'abonné sera loin de ce dernier, plus le débit ADSL sera mauvais.
Réseau téléphonique
Une paire de câbles en cuivre (sauf dans le cas d'une connexion par fibre optique) relie le NRA
à la prise « France Telecom » de chaque abonné. Cette partie est appelée « boucle locale ».
Le diamètre et la qualité de ce câble mais aussi son raccordement à divers appareils (sous-
répartiteur, boîtier de raccordement d'immeuble...) auront une incidence directe sur le débit
final.
Box
La prise France Telecom est reliée à la box via un fil de cuivre classique. Dans le cas d'un
abonnement non-dégroupé (incluant l'abonnement France Telecom), un filtre y sera intercalé.
La façon dont la box est connectée aux ordinateurs ou tablettes à une importante influence sur
le débit de la connexion :
- Câble ethernet
C'est la manière la plus simple et la plus fiable, qui, surtout, n’engendre aucune perte de débit
entre la box et le PC.
- CPL
Le CPL (ou plug) utilise le réseau électrique de l'appartement pour faire communiquer la box et
les appareils équipés de CPL.
C'est donc la qualité du CPL mais surtout, la qualité et le type d'appareils reliés au réseau
électrique (micro-onde, lampe halogène...) qui peuvent dégrader le débit.

4. Wifi
Le WiFi diffuse le signal ADSL via des ondes électromagnétiques (2,4 Ghz). Ces ondes peuvent
être en partie absorbées ou déviées par certains matériaux (bois, eau, béton armé...). De plus, le
débit des données entre la box et l'appareil connecté en Wifi diminuera.
Si un équipement est plus faible qu'un autre, c'est toute la connexion qui s'en trouvera affaiblie.
Le vrai débit d'une connexion à Internet
Pour un raison purement marketing, les FAI communiquent principalement le débit dit « ATM »
de leur connexion ADSL, c'est-à-dire mesuré au niveau du NRA.
Il est d'ailleurs souvent écrit "...Internet jusqu'à...", traduisez : si vous êtes connectés
directement à votre NRA !
Il existe pourtant une autre valeur de débit ADSL appelé « Débit IP » prenant en compte la
distance et la qualité de la ligne qui relie la box d'un abonné à son NRA.
Le débit IP étant en moyenne plus bas de 20% que le débit ATM, on comprendra aisément que
les FAI mettent ce dernier en avant dans leur communication.
Débit et temps de transfert
Méga-octet versus Méga-bit
Alors que la taille des fichiers d'un ordinateur est exprimée en octet (Méga-octet), le débit d'une
connexion ADSL est le plus souvent exprimé en Méga-bit par seconde (Mbit/s).
Si l'on souhaite mesurer le temps de téléchargement d'un fichier, Il faudra donc effectuer une
petite conversion octet en bit.
Sachant qu'un octet contient 8 bit, il faudra diviser par 8 le débit de la connexion exprimé en
Mbit/s pour avoir son équivalent en Ko/s.

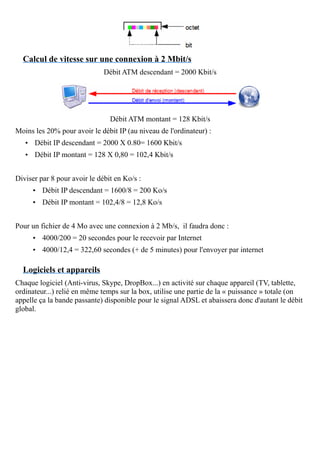

5. Calcul de vitesse sur une connexion à 2 Mbit/s
Débit ATM descendant = 2000 Kbit/s
Débit ATM montant = 128 Kbit/s
Moins les 20% pour avoir le débit IP (au niveau de l'ordinateur) :
• Débit IP descendant = 2000 X 0.80= 1600 Kbit/s
• Débit IP montant = 128 X 0,80 = 102,4 Kbit/s
Diviser par 8 pour avoir le débit en Ko/s :
• Débit IP descendant = 1600/8 = 200 Ko/s
• Débit IP montant = 102,4/8 = 12,8 Ko/s
Pour un fichier de 4 Mo avec une connexion à 2 Mb/s, il faudra donc :
• 4000/200 = 20 secondes pour le recevoir par Internet
• 4000/12,4 = 322,60 secondes (+ de 5 minutes) pour l'envoyer par internet
Logiciels et appareils
Chaque logiciel (Anti-virus, Skype, DropBox...) en activité sur chaque appareil (TV, tablette,
ordinateur...) relié en même temps sur la box, utilise une partie de la « puissance » totale (on
appelle ça la bande passante) disponible pour le signal ADSL et abaissera donc d'autant le débit
global.

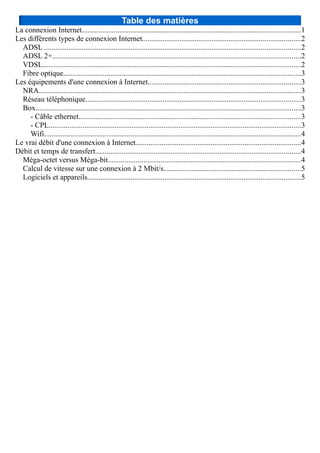

6. Table des matières
