Cycle de formation des ingénieurs en Télécommunications




        Rapport de stage ingénieur
                              Thème :



Développement d’un outil de supervision de la Qos des
             réseaux 2G/3G sous Android

               Réalisé par : Imed M’HAMDI
             Encadrant: M. Oussama Tabbabi


             Travail proposé par: SFM   Technologies




                 Année universitaire: 2011/2012
Sommaire




                                                                                                            Sommaire

Acronymes ............................................................................................................................................................ 7
Introduction générale ............................................................................................................................................ 8
Panorama des réseaux mobiles ............................................................................................................................. 9
Introduction .......................................................................................................................................................... 9
I.         Architecture du réseau GSM ........................................................................................................................ 9
      1.      Les entités de base d’un réseau GSM ..................................................................................................... 10
           1.1.      La BTS (Base station Tranceiver System)...................................................................................... 10
           1.2.      Le BSC (Base Station Controller) .................................................................................................. 10
           1.3.      Le MSC (Mobile Switching Center)............................................................................................... 11
           1.4.      La HLR (Home Location Register) ................................................................................................ 11
           1.5.      La VLR (Visitor Location Register) ............................................................................................... 11
           1.6.      L’OMC (Operating and Maintenance Center) ................................................................................ 11
II.        Architecture GPRS .................................................................................................................................... 12
III.          Le réseau UMTS..................................................................................................................................... 13
      1.      Architecture d’un réseau UMTS............................................................................................................. 13
      2.      Le réseau d’accès UTRAN ..................................................................................................................... 14
           2.1.      Le Node B....................................................................................................................................... 14
           2.2.      Le RNC (Radio Network Controllers) ............................................................................................ 14
      3.      Le réseau cœur CN ................................................................................................................................. 14
      4.      L’équipement utilisateur UE .................................................................................................................. 15
      5.      Les interfaces .......................................................................................................................................... 15
      6.      Comparaison (théorique) GSM/GPRS/UMTS ...................................................................................... 15
      Conclusion ...................................................................................................................................................... 16
Introduction ........................................................................................................................................................ 17



SFM Technologies
                                                                                   2
Sommaire




I.         Concepts de la QoS ................................................................................................................................... 17
II.        Les paramètres réseau................................................................................................................................. 18
      1.      Définition................................................................................................................................................ 18
      2.      Paramètres du réseau GSM..................................................................................................................... 18
      3.      Paramètres du réseau UMTS .................................................................................................................. 19
      4.      Les techniques de supervision de la QoS ............................................................................................... 20
           4.1.       Drive test ........................................................................................................................................ 20
           4.2.       Chaîne de mesure (équipements utilisés) ....................................................................................... 20
           4.3.       Compteurs OMC-R......................................................................................................................... 22
      5.      Processus d’analyse ................................................................................................................................ 23
           Conclusion .................................................................................................................................................. 24
Un Drive Test sous Android ............................................................................................................................... 26
Introduction ........................................................................................................................................................ 26
I.         Intérêt et besoin .......................................................................................................................................... 26
II.        Conception de l’application ........................................................................................................................ 27
III.          Développement de l’application ............................................................................................................. 28
      1.      Informations sur l’appareil et le réseau .................................................................................................. 29
      2.      Fonctionnement ...................................................................................................................................... 29
           2.1.       L’onglet Infos: ................................................................................................................................ 29
      2.2.        L’onglet Map ...................................................................................................................................... 30
           2.3.       L’onglet graphe............................................................................................................................... 31
           Conclusion .................................................................................................................................................. 31
Bibliographie ...................................................................................................................................................... 34




SFM Technologies
                                                                                     3
Rapport Stage ingénieur
Liste des Figures




                                            Liste des figures

Figure1.1 : Arhitecture du reseau GSM ______________________________________________ 10
Figure 1.2: Architecture du réseau GPRS ____________________________________________ 12
Figure3 : Architecture UMTS _____________________________________________________ 14
Figure 2.1 : chaine de mesure classique ______________________________________________ 20
Figure 2.2: Processus d’analyse ____________________________________________________ 23
Figure3.1 : logo de l’application ____________________________________________________ 26
Figure3.2 : diagramme cas d’utilisation ______________________________________________ 27
Figure 3.3 : diagramme de séquences ________________________________________________ 28
Figure3.5: erreur d'enregistrement _________________________________________________ 30
Fugre3.4: L'onglet info cellule _____________________________________________________ 30
Figure3.5: L’onglet Map __________________________________________________________ 31
Figure3.6 : L’onglet graphe _______________________________________________________ 31
Liste des Tableaux




                                Liste des tableaux


Tableau1.1: interfaces UMTS………………………………………………………………….. 13
Tableau 1.2 : Comparaison des réseaux ………………………………………………………..13
Tableau 2.1 : Correspondance ente RXQUAL ..………………………………………………19

Tableau 2.2 : Exemples d’indicateurs de QoS ….……………………….……………………20

Tableau2.3:paramètres réseau seuil…………………………………………………………….22
Liste des Acronymes




                                              Acronymes
2G Deuxième Génération
3G Troisième Génération
3GPP Third Generation Partnership Project

BER Bits Error Rate
BSC Base Station Controller
BSS Base Station SubSystem
BTS Base Transceiver Station

CS Circuit Switched

FH Frequency Hoping

GPS Global Positioning System
GPRS General Packet Radio Service

GSM Global System for Mobile communications
HLR Home location Register

KPI Key Performance Indicators
MS Mobile Station
MSC Mobile Switching Center

NSS Network and Switching SubSystem,
OSS Operation SubSystem
OMC-R Operation and Maintenance Center – Radio

QoS Quality of Service
RLC Radio Link Control
RNS Radio Network Sub-system
ROS Rapport des Ondes Stationnaire
RRC Radio Resource Control
RSCP Received Signal Code Power
RSSI Received Signal Strength Indicator

UMTS Universal Mobile Telecommunication System
UTRAN UMTS Terrestrial Radio Access
VLR Visitor Location Register
Introduction Générale




                                  Introduction générale

L’interface radio représente le maillon critique de la chaîne de transmission qui permet de relier un
utilisateur mobile au réseau. C'est sur cette interface que le système doit faire face aux différents
problèmes que pose le médium radio (atténuation, évanouissements rapides, interférences). Pour
remédier aux différents types de problèmes, il faut prévoir un certain nombre d’outils de contrôle
de natures variées afin que le mobile puisse se rattacher à une station de base favorable et ceci pour
établir une communication, surveiller son déroulement et assurer des commutations de cellules en
cours de communication. La maîtrise de ces fonctions reste la clé essentielle à tout opérateur pour
pouvoir assurer une qualité de service acceptable à ses abonnés. Pour cela les opérateurs ont
généralement recours à plusieurs opérations de mesure qui leur permettront, ultérieurement, d'
analyser l' état du réseau, découvrir ses défaillances et proposer des solutions alternatives aux
divers problèmes recensés.
C’est dans ce cadre se déroule notre stage intitulé «Développement d’un outil de supervision de
la Qos des réseaux 2G/3G sous Android». Ce stage a été effectué au sein de la société SFM
Technologies.
Le présent rapport est composé de trois chapitres. Le premier est intitulé « Panorama des réseaux
mobiles » dans lequel nous avons présenté l’évolution en architecture, en débit et en qualité de
service des différentes générations des réseaux mobiles. Le second est consacré à l’étude du concept
de la qualité de service dans les réseaux mobiles. Le troisième et après cette étude théorique nous
avons décrit l’outil qu’on a développé et qui permet d’acquérir les différents paramètres nécessaires
pour la caractérisation de la QoS d’un réseau mobile sous la plateforme Android.




SFM Technologies
                                                  8
Panorama des Réseaux mobiles




                            I
 Panorama des réseaux mobiles

Introduction
Au cours de ce chapitre, nous allons faire un tour d’horizon des réseaux 2G et 3G ; ainsi en premier
lieu, on va étudier l’architecture du réseau GSM, puis celle du GPRS et on finit par l’architecture
UMTS.

   I.      Architecture du réseau GSM
Un réseau de radiotéléphonie qui a été conçu pour assurer les communications entre abonnés
mobiles et abonnés du réseau téléphonique commuté RTC. Il s’interface avec le RTC et comprend
des commutateurs. Il est caractérisé par un accès « très spécifique »: la liaison radio. Enfin, comme
tout réseau, il doit offrir à l' opérateur des facilités d' exploitation et de maintenance.
L’architecture de base du système GSM prévoit, quatre sous-systèmes principaux dont chacun
dispose d'un certain nombre d' unités fonctionnelles et est connecté à l’autre à travers des
interfaces standard qui seront décrites ultérieurement. Les principaux sous-systèmes du réseau
GSM sont : MS, BSS, NSS, OSS
Panorama des Réseaux mobiles




                              Figure1.1 : Arhitecture du reseau GSM

   1. Les entités de base d’un réseau GSM

   1.1.   La BTS (Base station Tranceiver System)
La station de base (BTS) contient tous les émetteurs reliés à la cellule et dont la fonction est
de recevoir et émettre des informations sur le canal radio en proposant une interface physique
entre le Mobile et le BSC. La BTS réalise une série de fonctions décrites ci-après:
       Gérer les canaux Full Rate et Half Rate,
       La gestion des    antennes    de    diversité: l' utilisation de    deux antennes   de réception
       afin d' améliorer la qualité du signal reçu.
       La supervision du Rapport des Ondes Stationnaire (ROS) en antenne,
       Le saut de fréquence (FH):
       Le Contrôle Dynamique de la Puissance (DPC) de la MS et des BTS.

   1.2.   Le BSC (Base Station Controller)
Le contrôleur de station de base (BSC) gère les ressources radio pour une ou plusieurs
BTS, à travers     le   monitorage    de    la    connexion     entre      la   BTS   et les MSCs , le
codage, le FH et les handovers. Il assure encore:
       La gestion et la configuration du canal radio: il doit opter au choix de la cellule la
       mieux adaptée et doit sélectionner à l' intérieur de celle-ci le canal radio le plus adapté à
       la mise en route de la communication,


SFM Technologies
                                                  10
Panorama des Réseaux mobiles

       La gestion de handover: Il décide, sur la base des relevés reçus par la BTS, le
       moment d’effectuer le handover et la cellule accueillante.
       Les fonctions de décodage des canaux radio Full Rate (16 kbps) ou Half Rate (8
       kbps) pour des canaux à 64 kbps.

   1.3.      Le MSC (Mobile Switching Center)
Le commutateur du service mobile (MSC) est l’élément central du NSS. Il gère grâce aux
informations reçues par la HLR et la VLR, la mise en route et la gestion du codage de tous
les appels directs et en provenance de différents types de réseaux. Il développe aussi la foncti-
onnalité du Gateway face aux autres composants du système et la gestion des processus de
handover. Il assure la commutation des appels en cours entre des BSCs différents ou vers un
autre MSC. D’autres fonctions fondamentales du MSC sont décrites ci-après:
       L’authentification   de   l’appelant,
       La     discrétion quant   à     l’identité   de    l'utilisateur, pour   pouvoir   garantir la réserve
       sur    son identité sur le canal radio temporaire.
       Le processus de handover

   1.4.      La HLR (Home Location Register)
Lorsqu' un utilisateur souscrit à un nouvel abonnement au réseau GSM, toutes les informations qui
concernent son identification sont mémorisées sur la HLR. Elle communique à la VLR quelques
données relatives aux abonnés, à partir du moment où ces derniers se déplacent d'une zone de
couverture à une autre.
La HLR contient toutes les données relatives aux abonnés (IMSI, MSISDN, tous les services
auxquels l’abonné a souscrit et auxquels il est capable d'accéder, l’adresse de la VLR).

   1.5.      La VLR (Visitor Location Register)
La base de données VLR mémorise de façon temporaire les données concernant tous les abonnés
qui appartiennent à la surface géographique qu' elle contrôle. Ces données sont réclamées à la
HLR auquel l’abonné appartient. Généralement pour simplifier les données réclamées et ainsi la
structure du système, les constructeurs installent la VLR et le MSC côte à côte, de telle sorte
que la surface géographique contrôlée par le MSC soit la même contrôlée par la VLR .

   1.6.      L’OMC (Operating and Maintenance Center)
Le système d’exploitation et         de maintenance OMC se connecte au MSC et BSC à travers le
réseau X25, il assure les fonctions suivantes:


SFM Technologies
                                                         11
Panorama des Réseaux mobiles

         L’accès à distance à tous les éléments qui composent le réseau ,
         La gestion des alertes de l’état du système,
         Le stockage de toutes les données relatives au trafic des abonnés,
         La visualisation de la configuration du réseau,
         La gestion des abonnés et la possibilité de localiser leur position à l’intérieur de l’aire
         de couverture.

   II.          Architecture GPRS
La limitation du débit du GSM et la commutation de circuits ont prouvé la non adaptabilité de ce
réseau à la transmission de données, d’où vient l’intérêt de déployer le GPRS, un réseau qui offre une
communication données en mode paquet sur le GSM avec un débit plus important.
Comme le GPRS utilise le GSM, il a gardé la grande partie de son infrastructure tout en ajoutant
deux nouveaux composants : SGSN, GGSN.




                                Figure 1.2: Architecture du réseau GPRS

         SGSN: Serving GPRS Support Node, c’est l’équivalent de la VLR dans le réseau GSM, par
         conséquent la localisation se fait par zone de routage (Routing Area) et non plus par zone de
         localisation. Il assure :
            i.    L’allocation d’identité temporaire P-TMSI : Packet-TMSI
          ii.      La gestion de mobilité
          iii.    L’Interfaçage et signalisation avec les autres sous-systèmes
          iv.     Le Cryptage et la compression
           v.     La gestion de session “paquet”


SFM Technologies
                                                        12
Panorama des Réseaux mobiles

            vi.     Le Tunelling des données
           GGSN : Gateway GPRS Support Node, meme fonction que le GMSC pour le GSM mais dans
           ce cas il sert comme pont aux autres réseaux de paquets

    III.          Le réseau UMTS
L’UMTS pour ″Universal Mobile Télécommunications System″ désigne une norme cellulaire
numérique retenue dans la famille dite IMT 2000 comme norme pour les systèmes de
télécommunications mobiles de troisième génération. Plusieurs objectifs ont été fixés pour l’UMTS.
Tout d’abord, il doit supporter des services multimédias large bande qui peuvent atteindre un débit
de 2Mbit/s. Il doit en plus assurer la convergence entre les réseaux fixes et mobiles. Un autre objectif
pour l’UMTS est d’offrir un service de mobilité universelle, dépassant les limitations dues à la
multiplicité des systèmes et des réseaux. Par conséquence, la couverture de l’UMTS sera mondiale.
Enfin, les réseaux UMTS doivent garantir une qualité de service équivalente à celle des réseaux
filaires.
Cette norme est développée par le partenariat de projet 3ème Génération (3GPP) et un rassemblement
de plusieurs organisations développeuses de standards.

    1. Architecture d’un réseau UMTS
L’architecture d’un réseau UMTS est divisée en trois entités principales selon les spécifications du
groupe de normalisation 3GPP. La première correspond au réseau d’accès radio UTRAN (UMTS
Terrestrial Radio Access Network), la seconde au réseau cœur CN (Core Network) et la troisième à
l’équipement terminal UE (User Equipement)




SFM Technologies
                                                     13
Panorama des Réseaux mobiles




                                   Figure3 : Architecture UMTS

   2. Le réseau d’accès UTRAN

           2.1.        Le Node B
Son rôle principal est d’assurer les fonctions de réception et de transmission radio pour une ou
plusieurs cellules de l’UTRAN, c'est-à-dire qu’il peut comporter une antenne omnidirectionnelle ou
des antennes sectorielles. Il permet d’assurer les fonctions de gestion d’accès au réseau cœur et des
ressources sur l’interface radio de l’UMTS. Mais sa principale tâche est de gérer la couche physique
de l’interface air avec ses différentes caractéristiques (codage canal, entrelacement, adaptation de
débit et étalement).

           2.2.        Le RNC (Radio Network Controllers)
Le RNC est un organe très important de l’UTRAN, il permet de gérer les ressources radio du réseau
d’accès de façon quasi autonome, déchargeant de cette fonction complexe le cœur du réseau. Il
assure principalement le routage des communications entre Node B et le réseau cœur d’une part et le
contrôle et la supervision du Node B d’autre part.

    3. Le réseau cœur CN
Il est constitué d’une partie commutation de circuits (MSC : Mobile Services Switching Center) et
d’une partie commutation de paquets (SGSN : Serving GPRS Support Nodes). Bien entendu, les
nœuds de signalisation, de gestion de mobilité et de services IN (Intelligent Network), HLR (Home


SFM Technologies
                                                     14
Panorama des Réseaux mobiles

Location Register), AuC (Authentication Center), EIR (Equipment Identity Register)subiront une
mise à jour pour intégrer les nouveautés de l’UMTS.
Le CN permet l’interfaçage du réseau UTRAN avec les réseaux distants tels que RTCP (Réseau
Téléphonique Commuté Public), réseaux Internet, LAN (Local Area Network) distants.
Sa principale fonctionnalité, en plus de la gestion de localisation et du contrôle des paramètres du
réseau, est la commutation et le routage des données utilisateurs et de signalisation entre les
terminaux mobiles et les réseaux distants via l’interface radio.

    4. L’équipement utilisateur UE
L’UE consiste en un ME (Mobile Equipement)et un USIM(UMTS Subscriber Identity Module). Le
ME est le terminal radio employé pour la communication radio sur l’interface radio Uu. L’USIM est
une carte à puce dans laquelle sont stockées toutes les données concernant l’utilisateur et son
abonnement telles que son identité, les clés de chiffrement et d’authentification.

    5. Les interfaces


Interface        Localisation                          Description                   Equivalent
                                                                                     GSM/GPRS
   Uu            UE-UTRAN               Interface radio connectant le mobile a
                                                        l’UTRAN
    Iu         UTRAN-Reseau           Iu-CS faire communiquer le RNC avec le             A
                   féderateur                           MSC/VLR
                                       Iu-PS permet au RNC de communiquer               Gb
                                                       avec le SGSN
   Iur            RNC-RNC               Communication RNC-RNC en cas de                  -
                                                    macro diversité
   Iub           Node B-RNC             Communication entre Node B et RNC              Abis
                                      Tableau1: interfaces UMTS

    6. Comparaison (théorique) GSM/GPRS/UMTS

                Systèmes                    GSM            GPRS          UMTS

                Débit                       9.6 kb/s       120 kb/s      2 Mb/s
                Email (10ko)                8 s.           0.8 s.        0.004 s


SFM Technologies
                                                   15
Panorama des Réseaux mobiles


                Fichier (40 ko)             33 s.        3 s.            0.2 s
                Photo (100 ko)              83 s.        7 s.            0.4 s.

                Clip vidéo (4 Mo)           48 min.      4 min.          14 s.
                                  Tableau 2 : Comparaison des réseaux

   Conclusion
   Tout au long de ce chapitre nous avons présenté l’évolution des architectures du réseau GSM vers
le GPRS puis vers l’UMTS ainsi que les particularités de chaque réseau. Il nous reste d’introduire la
notion de qualité de service dans l’optique de chaque réseau a part.




SFM Technologies
                                                    16
QoS dans les réseaux mobiles




                          II
QOS dans les réseaux mobiles
Introduction
   Une fois que le réseau cellulaire est mis en service, intervient la phase d’exploitation et
de maintenance, en effet l’opérateur doit veiller à l’assurance de la qualité de service, ainsi,
que l’optimisation de son réseau.
Dans   ce chapitre,   nous    nous   intéressons    dans   une première     partie à définir     les
différents paramètres inhérents à l’assurance d’une QoS acceptable, à citer      les   indicateurs     qui
permettent la détection des anomalies agissant sur la dégradation de la QoS dans différents
types de réseaux mobiles. Et dans une seconde partie, nous allons présenter les techniques
principales appliquées à la surface radio et qui permettent l’obtention des indicateurs (décrits
dans la première partie), pour la supervision de la QoS.

  I.   Concepts de la QoS
La qualité de service dans un réseau mobile est l’effet global produit par la qualité de fonctionnement
de ses services. Elle détermine un degré       de   satisfaction de   l’usager de ces services. Pour
permettre une QoS acceptable, il y a plusieurs critères à ajuster, dont les plus importants sont:
       La couverture : les causes peuvent être : une diminution dans le nombre des sites, mauvaise
       configuration du réseau (position des sites, types d’antennes, direction et hauteur),problèmes
       d’installation (pertes de puissance dans les câbles) ou problèmes de maintenance.
       Le taux d’appels réussis : la diminution de cette valeur implique que les utilisateurs ne
       peuvent pas établir une communication, ce problème est évalué par l’opérateur grâce
       aux mesures radio.
       La qualité de la voix : qui s’explique par la mauvaise qualité de communication, les causes
       de dégradation de la qualité de la voix sont : les interférences externes, les interférences co-
       canal ou sur canal adjacent, la hors couverture, la mauvaise installation, le réseau de
       transmission et la qualité des terminaux.
QoS dans les réseaux mobiles

          Les coupures d’appels : la coupure de communication peut être due à : la mauvaise
          couverture,   les   interférences,   les   problèmes   de   handover,   l’ajustement local des
          paramètres de handover et les batteries du mobile.

 II.      Les paramètres réseau

       1. Définition
L’ajustement des paramètres de travail est une tâche essentielle lors de la mise en
exploitation du réseau. Elle permet l’activation ou la désactivation de certaines fonctionnalités
pour le maintien de la qualité et l’optimisation du réseau.
Il y a deux types de paramètres :
 Les paramètres constructeurs (ou fournisseur d’équipement) : Ce sont des paramètres
système (activation de certaines fonctionnalités telles que le chiffrement, le contrôle de
puissance…) préconisés par le constructeur et sont, aussi, relatifs à l’équipement (version de
logiciel…).
 Les paramètres d’ingénierie : ces paramètres sont à l’initiative des opérateurs, ils sont modifiés au
niveau de l’OMC L’optimisation de ces paramètres est un processus délicat mais une tâche
essentielle pour le maintien de qualité de service acceptable surtout suite à des modifications
de certaines fonctionnalités ou services.

       2. Paramètres du réseau GSM
Il y a plusieurs paramètres logiques, mais les plus important parmi eux et qui agissent
directement sur la QoS, sont :
          RXLEVEL_ACCESS_MIN : Il définit le niveau de puissance minimale requis lors de l’accès
          à une cellule donnée, il permet l’ajustement de la surface de la cellule.
          L_RXLEVEL_XX_H (XX=DL ou UP) : ce paramètre présente le seuil de
          déclenchement de handover sur les deux liens (DL ou UP), suite à l’affaiblissement du
          niveau de champ sur ces deux liens. L’augmentation de la valeur de ce paramètre
          diminue le nombre d’exécution des handovers, et par la suite, attente de déclenchement
          du handover jusqu’au dégradation de la qualité de communication. Par contre, une
          diminution de la valeur de ce paramètre entraîne une augmentation du nombre du
          handovers ping-pong, valeur par défaut comprise entre -101 dB et –110 dB.
          L_RXQUAL_XX_H (XX=DL ou UP) : c’est le paramètre qui spécifie le seuil de
          déclenchement du handover sur qualité sur l’un des deux liens (DL ou UP). Il
          maximise la qualité de communication et minimise le taux de handover suite, respectivement,


SFM Technologies
                                                      18
QoS dans les réseaux mobiles

      à l’élévation et à la diminution de sa valeur, ainsi, si la valeur de ce paramètre est très faible,
      alors le nombre de handover augmente, mais une augmentation de la valeur de
      RXQUAL_XX_H entraîne une diminution du nombre du handover jusqu’au dégradation de
      la qualité de communication, valeur typique de 1,6% à 3,2%.
      HO_MARGIN : c’est l’hystérésis permettant d’obtenir un compromis entre le taux de
      handovers ping-pong et la qualité de service
      Cell_RESELECT_Offset : favorise les cellules d’une bande.
      Temporary_Offset : évite la réselection ping-pong..
      Cell_Reselect_Hystéris : évite la réselection de cellules appartenant à des LACs
      différents et réduit le taux de pagings infructueux. Exemple de valeur : 6 dB.
      L_RXLEVEL_ZONE : c’est un seuil utilisé dans le motif à cellules concentriques, il
      présente le seuil permettant le changement de zone (de la zone inner vers la zone outer ou
      vice versa).
      MS_TXPWR_MAX_CCH : Paramètre fixant la puissance à laquelle le mobile doit
      émettre lors de l’ accès initial à une cellule, c’est donc, la puissance maximum
      autorisée des mobiles sur le canal d’accès RACH,
      L_RXLEVEL_CPT_HO : c’est le seuil permettant le changement de couche (de la
      couche micro cellulaire vers la couche macro cellulaire et vice versa.

   3. Paramètres du réseau UMTS
      Les composants de mesures fournissent un support pour les mesures intérieures spécifiques
      du UE L3 RRC ( User Equipment Layer 3 Radio Resource Control) ainsi que le reportage des
      mesures pour UTRAN. Le composant RRC utilise Cell RSCP et les mesures de EC /N0 pour
      les procédures de sélection et réélection des cellules et aussi pour le contrôle de puissance à
      boucle ouverte. Il a besoin aussi de mesures du BER pour le contrôle de puissance à boucle
      extérieur. Le UTRAN requis les mesures périodiquement ou bien pour un événement de la
      gestion de handover, contrôle de « radio bearer » ou bien UE positionnement. Ces mesures
      suivent les mesures de timing des cellules et mettent à jour les relatives timing de la cellule
      utilisée par RRC au même temps que les mesures changent. Le composant de mesure
      maintien les informations sur les cellules qui doivent être mesurées, partage les mesures avec
      le composant de sélection /réélection de cellule et les informations sont fournis à UE dans
      SIB11 (System Information Block), SIB12 et les messages de contrôles sont utilisés pour
      spécifier les mesures qui doivent être effectuées




SFM Technologies
                                                  19
QoS dans les réseaux mobiles

    4. Les techniques de supervision de la QoS
Pour la mise à jour de l’état de fonctionnement du réseau, plusieurs outils d’analyses de la
QoS, sont mis en place. La comparaison des indicateurs obtenus par ces techniques et les
paramètres du seuil (cités dans le paragraphe précédent), permet l’identification des origines
des problèmes (échec de handover, coupure de communication, mauvaise qualité due à
l’interférence..).
Ces techniques se font à partir des analyses de l’interface radio (drive test) et à partir des
analyses de systèmes (compteurs OMC-R).

    4.1.    Drive test
La méthode de mesure du drive test consiste à la caractérisation précise des canaux radio.
Cette technique d’analyse permet la récupération d’une trace de mesure faite par le mobile à
différents instants (voir Figure 2.1). Ceci est utile pour l’investigation de l’environnement radio.




                               Figure 2.1 : chaine de mesure classique

    4.2.    Chaîne de mesure (équipements utilisés)
La méthode du drive test consiste à embarquer sur une voiture les équipements suivants (voir
Figure) :
        Une MS : un mobile de test équipé d’un logiciel spécial. Il est appelé généralement
        Mobile à trace.
        Un système de localisation GPS (Global Positionner System): utilisé pour la localisation
        exacte de la position où on désire faire l’étude de l’environnement radio. Une
        précision du GPS est demandée. Elle est de l’ordre de quelques mètres.


SFM Technologies
                                                    20
QoS dans les réseaux mobiles

        Un PC portable : permet d’automatiser l’acquisition et le stockage des données.
Le PC doit être équipé d’une carte interface RS 232 pour assurer le lien entre la sortie série
de la MS et le port série du PC.
Tout le long du trajet, la MS fait des mesures instantanées. Les données sont présentées en
temps réel et seront stockées dans des fichiers.

     4.2.1. Indicateurs mesurés
Le drive test nous offre une série d’indicateurs, dont les principaux sont:
Longitude, Latitude (X, Y): le          système       de localisation GPS             nous donne les coordonnés
de chaque point de mesure.
RXLEVFULL : n i v e a u de              puissance      reçu par       le     MS,      obtenu par   moyennage du
niveau du signal pendant une période SACCH (environ ½ secondes), cette valeur de
RXLEVEL est codée sur 6 bits (de 0 à 63). La puissance du signal reçu par le mobile varie
de –110dBm à – 48 dBm, en effet, pour une valeur                    "a"     de RXLEVEL (comprise entre 0 et
63), la puissance reçue est donnée par "- 110 + a " dBm,
RXQUALFUL: c’est un             indicateur    de    niveau de       qualité.    Il    est   obtenu par moyennage
du    taux   d’erreurs       binaires   BER        pendant    une     période        de mesure SACCH, ce BER
est quantifié sur 8 niveaux (codé sur trois bits, et donc, varie de 0 à 7). Chaque niveau de
qualité (de 0 à 7) correspond à un BER donné, (voir Tab2.1),
                  RXQUAL                                                        BER

                         0                                                      0.2%
                         1                                                 De 0.2% à 0.4%
                         2                                                 De 0.4% à 0.8%
                         3                                                 De 0.8% à 1.6%
                         4                                                 De 1.6% à 3.2%
                         5                                                 De 3.2% à 6,4%
                         6                                                 De 6.4% à 12.8%
                         7                                                     12.8%
                                Tableau 2.1 : Correspondance ente RXQUAL
T_ADV: sert à calculer           la distance ente la BTS et le point de mesure. Il varie entre 0 et
63. Exemple, pour T_ADV=1, correspond un rayon égal à environ 550m.
RXFREQ: c’ est le numéro du canal radio alloué en réception. En effet, si le nombre du
canal est N, la fréquence reçue sera 935+0.2*N ( en MHz),


SFM Technologies
                                                         21
QoS dans les réseaux mobiles

BCCH: Broadcast control Channel,
MSPWR: Cet indicateur permet le contrôle de la puissance émise par la MS. La puissance
émise est égale à :43 – 2 * MSPWR ( en dBm ). Pour MSPW=5, la puissance émise maximale par
la MS est égale à 2w (33 dBm).
Cell_Id : numéro d’identification de la cellule,
BSIC: Base Station Identification Code : identificateur de cellule. En effet, la même fréquence
peut être utilisée pour supporter la voie balise de deux stations suffisamment éloignées.
TIMESLOT : numéro de l’intervalle de temps.
Time : le temps des mesures,
Speed : vitesse de la voiture,
Mode : IDLE or DEDICATED (veille ou fonctionnement).
Le drive Test permet, aussi, la mesure de certains indicateurs des cellules voisines
(RXFRQ, RXLEVFULL, BSIC). Le nombre maximal de ces cellules voisines peut aller
jusqu’à six.

     4.3.    Compteurs OMC-R
Dans cette partie, nous allons présenter, l’audit radio, par l’analyse des différents compteurs
mesurés au niveau de l’ OMC (remontés par les BSCs à l’OMC -R). En effet, ces mesures,
qui sont faites sur un intervalle de temps précis et lié à un événement survenu dans le
réseau, servent aux      calculs   des    indicateurs   de     qualité ce    service    (par      combinaison de
ces compteurs). Il y a plusieurs indicateurs calculés à partir              des    mesures     OMC-R,      mais,
on ne       va   s’intéresser,   qu’aux indicateurs     liés    à   la   détection d’une       dégradation   de
la   qualité     de   communication       due   à l’échec d’appel ou à l’échec du déclenchement de la
procédure de handover.
Dans le tableau suivant, nous allons citer les principaux indicateurs, obtenue par les
mesures OMC-R, ainsi que la série des problèmes qui permettent leur détection.
                            Indicateurs                                            Problemes
-Taux d’échec d’accès,
-Taux de coupures des communications,                                             Couverture
-Taux élevé de handover sur niveau de champ
-Taux élevé de handover sur qualité,
-Taux de rupture TCH (call drop) élevé,                                           Interférences
-Taux de handover sur interférence élevé




SFM Technologies
                                                        22
QoS dans les réseaux mobiles


-Taux d’échec de handover intracellulaire élevé
-Taux d’échec de handover intercellulaire/intra BSC
élevé                                                                        Capacité
-Taux d’échec de handover inter-BSC/intra MSC
élevé,
-Taux d’échec de handover inter-MSC élevé,
-Taux de blocage élevé
-Taux de demande de handover élevé                                     Handover Ping-Pong
-Taux de handover sur distance
                              Tableau 2.2 : Exemples d’indicateurs de 1

   5. Processus d’analyse
Après    l’obtention des   différents   indicateurs,    la   phase d’analyse combinée entre ces
indicateurs   commence et le processus        de   détection des      anomalies se   déclenche.   Cette
étape consiste à la synthèse des différentes sources d’informations et la transmission de cette
synthèse pour action vers le bon intervenant : maintenance, ingénierie          et optimisation. Dans
le schéma ci- dessous, on va présenter les étapes de ce processus .



                      Mesures                                  Analyse des
                terrain(Drive Test)                          compteurs OMC




                             Analyse et détection
                               de problemes

                                      Ajustement des
                                        parametres
                                  Intervention sur sites
                                  action de maintenance

                                   Figure 2.2: Processus d’analyse




SFM Technologies
                                                   23
QoS dans les réseaux mobiles

Dans la phase d’analyse de la performance du réseau et de la détection des
anomalies, il y a une comparaison entre les indicateurs obtenus et les paramètres seuils
(fixés par l’opérateur) qui présentent les seuils d’une qualité de service acceptable. Le
tableau ci -dessous, présente quelques seuils de QoS.


                          Indicateur                                  Paramètre seuil
    Taux de coupures d’appels                                               2%
    Taux de blocage                                                         2%
    Taux de congestion TCH                                                  2%
    Taux de handover sur niveau sens descendant                             20%
    Taux de handover sur niveau sens montant                                20%
    Taux de handover sur qualité sens                                       25%
    descendant
    Taux de handover sur qualité sens montant                               10%
    Taux de handover sur interférence                                       1%
    Taux d’échec de handover                                                2%
    Taux de handover sur distance                                          0.1%
    RXLEV                                                                 77dBm
    RXQUAL                                                                   4
                                  Tableau 2.3 : paramètres réseau seuil

   Conclusion
   Dans ce chapitre, nous avons défini la QoS, en insistant sur les indicateurs et les
paramètres logiques qui permettent la décision de l’état de la performance du réseau et nous
avons aussi présenté       les   différents   outils d’analyse qui servent à l’obtention de ces
indicateurs de qualité.




SFM Technologies
                                                   24
QoS dans les réseaux mobiles
Drive Test                                                              Drive Test sous Android




                                    III
           Un Drive Test sous Android
   Introduction
   Dans ce chapitre, nous allons aller plus loin dans la description des techniques et les
méthodologies employées lors de la phase de conception et de développement.
Dans une première partie, nous allons mettre en relief le besoin et l’intérêt d’une telle application. Par
la suite, on va décrire la démarche de conception. Et finalement nous allons tenir à expliquer le
fonctionnement de l’application avec une description de ces différentes procédures.

   I.        Intérêt et besoin
    L’application que nous allons développer nommé MobiTest n’est autre que l’embarquement
d’une chaîne de mesure Drive test pour les réseaux cellulaires de deuxième et troisième génération,
dans un environnement Android. Le fonctionnement de cet outil est très simple, en fait, l’utilisateur
de l’application n’a qu’à prendre son téléphone dans lequel s’exécute l’application et rouler dans les
territoires où on désire évaluer la QoS. A la fin de cette procédure, l’utilisateur retrouve les mesures
nécessaires enregistrées dans la carte mémoire de son appareil mobile. D’autre côté, il pourra
bénéficier d’un tas de service y compris ceux de post traitement, qu’on va détailler plus tard dans les
études. La figure 3.1 illustre le logo de l’application développée.




                                    Figure3.1 : logo de l’application

Android est la première plateforme mobile open source et entièrement paramètrable, plus qu’une
trentaine de compagnie contribue à Android à travers l’Open HandSet Alliance. Pour chaque
amendement de version, une nouvelle API apaprait, qui correspond à la version de la plateforme du
système.
Drive Test sous Android

C’est dans l’API niveau 7, correspondant à la plateforme de version 7 ou plus, que notre application
s’introduit,     en    fait,    des     nouveaux       packages    tel    que    android.telephony.gsm           et       an-
droid.telephony.cdma, la classe TelephonyManager, etc. seront considérés utiles pour pou-voir
extraire des mesures radio, des paramètres systèmes, des paramètres réseaux opérateurs, etc.

    II.        Conception de l’application
Les premières phases de réalisation de ce projet ont été le fruit de très longues réflexions et de
plusieurs recherches qui ont servi à concevoir une solution clair, nous entamons dans ce chapitre la
phase de développement de cette solution.
Voici tout d’abord le diagramme de cas d’utilisation de l’application comme le montre la figure3.2


                            Faire des mesures


                                                            Enregistrer les
                                                                                                       Envoyer par mail
                                                               mesures

 utilisateur                                                                            <Include>




                                                                                  Enregistrer sur le SDCard



                          Se localiser en temps réel



                                                                     Localiser la BTS




                      Analyser les mesures




                                       Figure3.2 : diagramme cas d’utilisation

Le diagramme de séquence simplifié de l’application est donné par la figure3.3Eclipse est
l’Environnement de Développement Intégré (ou IDE) le plus utilisé pour la programmation Java ;
très performant, il est de plus gratuit et open source.
Le langage privilégié pour le développement d’applications Android est justement Java. Google a
donc tout naturellement conçu un plugin pour Eclipse (un plugin est un module qui complète un
logiciel hôte pour lui apporter de nouvelles fonctionnalités). Android Development Tools, ou ADT,




SFM Technologies
                                                           27
Drive Test sous Android

est très complet et surtout très pratique : conception graphique d’interfaces uti-lisateur, Debug distant
sur un téléphone, gestion de l’architecture de fichiers d’une application, etc.
Diagramme de Sequence



                                                       Application                                               Base de donnés


      Utilisateur
                         1:Ovrire l'application( )




                                                                2:afficher les mesures( )


                         3:lecture des mesures( )


                       4:enregistrer les mesures( )


                                                                                   5:isroot( )


                                                                                     6:root( )




                                                                          7:enregistrer mesure 1( )


                                                                           8:enregistrer mesure 2( )

                                                                        9:........enregistrer mesure N( )



                                                               10:analyser les mesures( )




                        10:lecteure des analyses( )




                                           Figure 3.3 : diagramme de séquences

     III.      Développement de l’application
La    classe        centrale    pour      la    récupération    d’informations         concernant           la     téléphonie     est
TelephonyManager qui se trouve dans le paquetage android.telephony. Cette classe va nous
permettre à la fois de récupérer des informations sur l’appareil et la carte SIM, mais également
d’obtenir, voire de se tenir informer du statut et des changements d’états du réseau (niveau du signal
changé, mise à jour de localisation ...).
Ainsi, toutes les fonctions assurées par cette classe sont gérées par des permissions qui doivent
figurer dans le fichier de configuration « Android Manifest ».


SFM Technologies
                                                               28
Drive Test sous Android

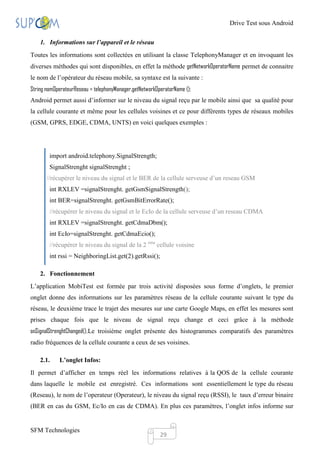

    1. Informations sur l’appareil et le réseau
Toutes les informations sont collectées en utilisant la classe TelephonyManager et en invoquant les
diverses méthodes qui sont disponibles, en effet la méthode getNetworkOperatorName permet de connaitre
le nom de l’opérateur du réseau mobile, sa syntaxe est la suivante :
String nomOperateurReseau = telephonyManager.getNetworkOperatorName ();
Android permet aussi d’informer sur le niveau du signal reçu par le mobile ainsi que sa qualité pour
la cellule courante et même pour les cellules voisines et ce pour différents types de réseaux mobiles
(GSM, GPRS, EDGE, CDMA, UNTS) en voici quelques exemples :




        import android.telephony.SignalStrength;
        SignalStrenght signalStrenght ;
       //récupérer le niveau du signal et le BER de la cellule serveuse d’un reseau GSM
        int RXLEV =signalStrenght. getGsmSignalStrength();
        int BER=signalStrenght. getGsmBitErrorRate();
        //récupérer le niveau du signal et le EcIo de la cellule serveuse d’un reseau CDMA
        int RXLEV =signalStrenght. getCdmaDbm();
        int EcIo=signalStrenght. getCdmaEcio();
        //récupérer le niveau du signal de la 2 eme cellule voisine
        int rssi = NeighboringList.get(2).getRssi();

    2. Fonctionnement
L’application MobiTest est formée par trois activité disposées sous forme d’onglets, le premier
onglet donne des informations sur les paramètres réseau de la cellule courante suivant le type du
réseau, le deuxième trace le trajet des mesures sur une carte Google Maps, en effet les mesures sont
prises chaque fois que le niveau de signal reçu change et ceci grâce à la méthode
onSignalStrenghtChanged().Le troisième onglet présente des histogrammes comparatifs des paramètres
radio fréquences de la cellule courante a ceux de ses voisines.

    2.1.    L’onglet Infos:
Il permet d’afficher en temps réel les informations relatives à la QOS de la cellule courante
dans laquelle le mobile est enregistré. Ces informations sont essentiellement le type du réseau
(Reseau), le nom de l’operateur (Operateur), le niveau du signal reçu (RSSI), le taux d’erreur binaire
(BER en cas du GSM, Ec/Io en cas de CDMA). En plus ces paramètres, l’onglet infos informe sur


SFM Technologies
                                                         29
Drive Test sous Android

l’identifiant de la cellule(Cid) ainsi que sa zone de localisation (LAC), ces deux derniers paramètres
sont maintenus à jour grâce à la fonction onCellLocationChanged(CellLocation location). Ces paramètres seront
ensuite enregistrés, dans un fichier csv, sur une carte mémoire (si c’est disponible) ou sur la mémoire
interne du Smartphone.
Notons que les valeurs affichées sont les valeurs par défaut de l’émulateur, il fallait donc tester
l’application sur un terminal Android pour s’assurer de son bon fonctionnement. Il est encore à
signaler que le Taux d’Erreur        Binaire(BER) ne peut être mesuré que lorsque le terminal en
conversation (mode dédié), ce qui permet d’informer sur la qualité du signal reçu .




                                                                   Figure3.5: erreur d'enregistrement
 Fugre3.4: L'onglet info cellule

    2.2.     L’onglet Map
Cet onglet permet de marquer les positions de changement du niveau du signal sur la carte par des
indicateurs colorés suivant la valeur de RSSI, ainsi les indicateurs bleus sont placés sur les points ou
le niveau du signal important alors que les indicateurs oranges informent sur les point ou le niveau du
signal est faible.la figure3.5 identifie deux points positionnés sur la carte avec un niveau de signal
différent.




SFM Technologies
                                                     30
Drive Test sous Android

   2.3.    L’onglet graphe
C’est la dernière vue de notre application, il permet comme son nom l’indique de convertir les
niveaux de signal reçus de la cellule serveuse ainsi que ses voisine, en un histogramme pour pouvoir
détecter la différence aisément. Comme présenté par la figure3.5, si l’application n’arrive pas à
recevoir le signal d’une cellule voisine, son niveau sera modélisé par un histogramme rouge.




                                                                     Figure3.5: L’onglet Map
Figure3.6 : L’onglet graphe 1

Conclusion
Ce chapitre a été consacré à la présentation de la conception ainsi que le fonctionnement de la
chaîne de mesure Drive Test du réseau mobile. Cet outil sera en mesure d’effectuer des mesures
sur l’interface radio pour évaluer les performances du réseau. Cet outil, agréable à utiliser et
facile à manipuler sera d’une grande aide pour tester la couverture d’un réseau radio-mobile.




SFM Technologies
                                                    31
Drive Test   Drive Test sous Android
Conclusion Générale




                                        Conclusion générale


L’objectif principal de ce projet, propos dans le cadre d’un stage ingénieur, était de concevoir et de
réaliser un outil d’évaluation de performances des réseaux de deuxième et troisième génération. Dans
un premier temps, nous avons commencé par une étude théorique sur les réseaux 2G et 3G, ainsi que
sur la qualité de service dans ce type de réseaux.
Ensuite, nous avons présenté l’environnement de travail Android et ses caractéristiques pour ; enfin,
finir avec la présentation de l’outil que nous avons conçu et qui a pour nom MobiTest».Dans un souci
de temps et de moyens, nous n’avons pas pu améliorer encore notre application. Mais les idées ne
manquent pas.
En effet, nous comptons d’abord corriger les lacunes comme les mesures concernant les cellules
voisines. Une deuxième amélioration est l’ajout d’un module de post traitement. Les Smartphones
deviennent de plus en plus le moyen à haute disponibilité pour les développeurs pour pouvoir
implémenter des solutions et des innovations avec plus de fiabilité et d’efficacité. C’est dans ce
contexte là où notre projet se situe.
Bibliographie




                                             Bibliographie

L’art du développement Android : Mark L. Murphy
Programmation Android De la conception au déploiement avec le SDK Google Android 2 : Damien
Guignard, Julien Chable, Emmanuel Robles
www.développez.net
www.tutos-android.com
www.firstdroid.com
Rapport PFE NAJI Houcine, Bahria al Aghar Nihed.

Contenu connexe

Tendances

Pfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEEPfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEE
Oussama Djerba

Plateforme de gestion des projets de fin d'études
Plateforme de gestion des projets de fin d'étudesPlateforme de gestion des projets de fin d'études
Plateforme de gestion des projets de fin d'études
Majdi SAIBI

Architecture reseau mobile
Architecture reseau mobileArchitecture reseau mobile
Architecture reseau mobile
Gilles Samba

Projet réalisé par ameny Khedhira & Arij Mekki
Projet réalisé par  ameny Khedhira & Arij MekkiProjet réalisé par  ameny Khedhira & Arij Mekki
Projet réalisé par ameny Khedhira & Arij Mekki
Ameny Khedhira

Pfe conception et réalisation d'une application de gestion des processus d'ac...
Pfe conception et réalisation d'une application de gestion des processus d'ac...Pfe conception et réalisation d'une application de gestion des processus d'ac...
Pfe conception et réalisation d'une application de gestion des processus d'ac...
Ahmed Makni

Les projets d'automatisation
Les projets d'automatisationLes projets d'automatisation
Les projets d'automatisation
Gimélec

Projet de fin étude ( LFIG : Conception et Développement d'une application W...
Projet de fin étude  ( LFIG : Conception et Développement d'une application W...Projet de fin étude  ( LFIG : Conception et Développement d'une application W...
Projet de fin étude ( LFIG : Conception et Développement d'une application W...
Ramzi Noumairi

Rapport Projet de Fin d'Etudes
Rapport Projet de Fin d'EtudesRapport Projet de Fin d'Etudes
Rapport Projet de Fin d'Etudes
Hosni Mansour

Rapport PFE Ilef Ben Slima
Rapport PFE Ilef Ben SlimaRapport PFE Ilef Ben Slima
Rapport PFE Ilef Ben Slima
Ilef Ben Slima

Rapport de-stage-technecien
Rapport de-stage-technecienRapport de-stage-technecien
Rapport de-stage-technecien
ghazwanikhouloud

Presentation stage Tunisie Telecom
Presentation stage Tunisie TelecomPresentation stage Tunisie Telecom
Presentation stage Tunisie Telecom
litayem bechir

Rapport du projet fin d'etudes
Rapport du projet fin d'etudesRapport du projet fin d'etudes
Rapport du projet fin d'etudes
Tahani RIAHI

rapport-projet-de-fin-detudes
 rapport-projet-de-fin-detudes rapport-projet-de-fin-detudes
rapport-projet-de-fin-detudes
Achraf Mokhtari

Rapport de pfe format doc 2013
Rapport de pfe format doc 2013Rapport de pfe format doc 2013
Rapport de pfe format doc 2013
Addi Ait-Mlouk

Rapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Rapport de stage de perfectionnement - Mahmoudi Mohamed AmineRapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Rapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Mohamed Amine Mahmoudi

Td gsm iit
Td gsm iitTd gsm iit
Td gsm iit
TECOS

Rapport de stage développement informatique
Rapport de stage développement informatique Rapport de stage développement informatique
Rapport de stage développement informatique
MehdiOuqas

RapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRITRapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRIT
Lina Meddeb

Conception et developpement d'un site web pour la suggestion et notification ...
Conception et developpement d'un site web pour la suggestion et notification ...Conception et developpement d'un site web pour la suggestion et notification ...
Conception et developpement d'un site web pour la suggestion et notification ...
Mohamed Boubaya


Tendances (20)

Pfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEEPfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEE

Plateforme de gestion des projets de fin d'études
Plateforme de gestion des projets de fin d'étudesPlateforme de gestion des projets de fin d'études
Plateforme de gestion des projets de fin d'études

Architecture reseau mobile
Architecture reseau mobileArchitecture reseau mobile
Architecture reseau mobile

Projet réalisé par ameny Khedhira & Arij Mekki
Projet réalisé par  ameny Khedhira & Arij MekkiProjet réalisé par  ameny Khedhira & Arij Mekki
Projet réalisé par ameny Khedhira & Arij Mekki

Pfe conception et réalisation d'une application de gestion des processus d'ac...
Pfe conception et réalisation d'une application de gestion des processus d'ac...Pfe conception et réalisation d'une application de gestion des processus d'ac...
Pfe conception et réalisation d'une application de gestion des processus d'ac...

Les projets d'automatisation
Les projets d'automatisationLes projets d'automatisation
Les projets d'automatisation

Projet de fin étude ( LFIG : Conception et Développement d'une application W...
Projet de fin étude  ( LFIG : Conception et Développement d'une application W...Projet de fin étude  ( LFIG : Conception et Développement d'une application W...
Projet de fin étude ( LFIG : Conception et Développement d'une application W...

Rapport Projet de Fin d'Etudes
Rapport Projet de Fin d'EtudesRapport Projet de Fin d'Etudes
Rapport Projet de Fin d'Etudes

Rapport PFE Ilef Ben Slima
Rapport PFE Ilef Ben SlimaRapport PFE Ilef Ben Slima
Rapport PFE Ilef Ben Slima

Rapport de-stage-technecien
Rapport de-stage-technecienRapport de-stage-technecien
Rapport de-stage-technecien

Presentation stage Tunisie Telecom
Presentation stage Tunisie TelecomPresentation stage Tunisie Telecom
Presentation stage Tunisie Telecom

Rapport du projet fin d'etudes
Rapport du projet fin d'etudesRapport du projet fin d'etudes
Rapport du projet fin d'etudes

rapport-projet-de-fin-detudes
 rapport-projet-de-fin-detudes rapport-projet-de-fin-detudes
rapport-projet-de-fin-detudes

Rapport de pfe format doc 2013
Rapport de pfe format doc 2013Rapport de pfe format doc 2013
Rapport de pfe format doc 2013

Pfe 2015
Pfe 2015Pfe 2015
Pfe 2015

Rapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Rapport de stage de perfectionnement - Mahmoudi Mohamed AmineRapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Rapport de stage de perfectionnement - Mahmoudi Mohamed Amine

Td gsm iit
Td gsm iitTd gsm iit
Td gsm iit

Rapport de stage développement informatique
Rapport de stage développement informatique Rapport de stage développement informatique
Rapport de stage développement informatique

RapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRITRapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRIT

Conception et developpement d'un site web pour la suggestion et notification ...
Conception et developpement d'un site web pour la suggestion et notification ...Conception et developpement d'un site web pour la suggestion et notification ...
Conception et developpement d'un site web pour la suggestion et notification ...


En vedette

Réseau GSM, installation de BTS (DBS3900)
Réseau GSM, installation de BTS (DBS3900)Réseau GSM, installation de BTS (DBS3900)
Réseau GSM, installation de BTS (DBS3900)
Vicheka Phor

IMS IP multimedia subsystem presentation
IMS IP multimedia subsystem presentationIMS IP multimedia subsystem presentation
IMS IP multimedia subsystem presentation
Waldir R. Pires Jr

ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
Sidali Bhs

Etude et mise en place d'un plateforme IMS Sécurisée
Etude et mise en place d'un plateforme IMS SécuriséeEtude et mise en place d'un plateforme IMS Sécurisée
Etude et mise en place d'un plateforme IMS Sécurisée
Hermann GBILIMAKO

Mise en place d’une plateforme de formation IMS
Mise en place d’une plateforme de formation IMSMise en place d’une plateforme de formation IMS
Mise en place d’une plateforme de formation IMS
Kokou Gaglo

IP Multimedia Subsystem (IMS)
IP Multimedia Subsystem (IMS)IP Multimedia Subsystem (IMS)
IP Multimedia Subsystem (IMS)
Papa Cheikh Cisse


En vedette (7)

Présentation GSM
Présentation GSMPrésentation GSM
Présentation GSM

Réseau GSM, installation de BTS (DBS3900)
Réseau GSM, installation de BTS (DBS3900)Réseau GSM, installation de BTS (DBS3900)
Réseau GSM, installation de BTS (DBS3900)

IMS IP multimedia subsystem presentation
IMS IP multimedia subsystem presentationIMS IP multimedia subsystem presentation
IMS IP multimedia subsystem presentation

ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...
ETUDE ET MISE EN PLACE DE LA SOLUTION VOIP OVER LTE, DIMENSIONNEMENT ET MESUR...

Etude et mise en place d'un plateforme IMS Sécurisée
Etude et mise en place d'un plateforme IMS SécuriséeEtude et mise en place d'un plateforme IMS Sécurisée
Etude et mise en place d'un plateforme IMS Sécurisée

Mise en place d’une plateforme de formation IMS
Mise en place d’une plateforme de formation IMSMise en place d’une plateforme de formation IMS
Mise en place d’une plateforme de formation IMS

IP Multimedia Subsystem (IMS)
IP Multimedia Subsystem (IMS)IP Multimedia Subsystem (IMS)
IP Multimedia Subsystem (IMS)


Similaire à Rapport Stage ingénieur

Rapport sur la couverture et la qualité des services mobiles en France métro...
Rapport sur la couverture et la qualité des  services mobiles en France métro...Rapport sur la couverture et la qualité des  services mobiles en France métro...
Rapport sur la couverture et la qualité des services mobiles en France métro...
François Avril

Conception et Développement d'un Network Management System ATM Nortel
Conception et Développement d'un Network Management System ATM NortelConception et Développement d'un Network Management System ATM Nortel
Conception et Développement d'un Network Management System ATM Nortel
Tidiane Sylla

Wifiprofessionnellanorme80211ledeploiementlasecurite
Wifiprofessionnellanorme80211ledeploiementlasecuriteWifiprofessionnellanorme80211ledeploiementlasecurite
Wifiprofessionnellanorme80211ledeploiementlasecurite
Riadh Briki

Opr00 ksq.tmp
Opr00 ksq.tmpOpr00 ksq.tmp
Opr00 ksq.tmp
bdiarra3

Wifi pro
Wifi proWifi pro
Wifi pro
Mohamed Elbarni

Charte Ergonomique Servicepublic Fr
Charte Ergonomique Servicepublic FrCharte Ergonomique Servicepublic Fr
Charte Ergonomique Servicepublic Fr
guest49804e4

Dossier de clôture : Fusex Padmée 2010
Dossier de clôture : Fusex Padmée 2010Dossier de clôture : Fusex Padmée 2010
Dossier de clôture : Fusex Padmée 2010
CLES-FACIL

Iec 60255 measuring relays and protection equipment
Iec 60255 measuring relays and protection equipmentIec 60255 measuring relays and protection equipment
Iec 60255 measuring relays and protection equipment
Popa Catalina-Elena

Wifi professionnel la norme 802.11, le déploiement, la sécurité 3ème edition
Wifi professionnel la norme 802.11, le déploiement, la sécurité   3ème editionWifi professionnel la norme 802.11, le déploiement, la sécurité   3ème edition
Wifi professionnel la norme 802.11, le déploiement, la sécurité 3ème edition
elpunk

Rapport simo issam
Rapport simo issamRapport simo issam
Rapport simo issam
simomans

Manuel en Français LT 4000 series Hmi Hybride, écran Tactile pour affichage e...
Manuel en Français LT 4000 series Hmi Hybride, écran Tactile pour affichage e...Manuel en Français LT 4000 series Hmi Hybride, écran Tactile pour affichage e...
Manuel en Français LT 4000 series Hmi Hybride, écran Tactile pour affichage e...
Pro-Face by Schneider Electric France

RFP_MTL_2010_PDF
RFP_MTL_2010_PDFRFP_MTL_2010_PDF
RFP_MTL_2010_PDF
khinduja

Introduction aux réseaux informatiques
Introduction aux réseaux informatiquesIntroduction aux réseaux informatiques
Introduction aux réseaux informatiques
lmodadam

Rapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Rapport Projet Application Web De Domotique Arduino - Liotard RoulleauRapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Rapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Nicolas Roulleau


Similaire à Rapport Stage ingénieur (20)

Rapport pfev7
Rapport pfev7Rapport pfev7
Rapport pfev7

Rapport sur la couverture et la qualité des services mobiles en France métro...
Rapport sur la couverture et la qualité des  services mobiles en France métro...Rapport sur la couverture et la qualité des  services mobiles en France métro...
Rapport sur la couverture et la qualité des services mobiles en France métro...

Conception et Développement d'un Network Management System ATM Nortel
Conception et Développement d'un Network Management System ATM NortelConception et Développement d'un Network Management System ATM Nortel
Conception et Développement d'un Network Management System ATM Nortel

Wifiprofessionnellanorme80211ledeploiementlasecurite
Wifiprofessionnellanorme80211ledeploiementlasecuriteWifiprofessionnellanorme80211ledeploiementlasecurite
Wifiprofessionnellanorme80211ledeploiementlasecurite

Opr00 ksq.tmp
Opr00 ksq.tmpOpr00 ksq.tmp
Opr00 ksq.tmp

Bla
BlaBla
Bla

Wifi pro
Wifi proWifi pro
Wifi pro

Charte Ergonomique Servicepublic Fr
Charte Ergonomique Servicepublic FrCharte Ergonomique Servicepublic Fr
Charte Ergonomique Servicepublic Fr

Academy system manuel
Academy system manuelAcademy system manuel
Academy system manuel

Dossier de clôture : Fusex Padmée 2010
Dossier de clôture : Fusex Padmée 2010Dossier de clôture : Fusex Padmée 2010
Dossier de clôture : Fusex Padmée 2010

Iec 60255 measuring relays and protection equipment
Iec 60255 measuring relays and protection equipmentIec 60255 measuring relays and protection equipment
Iec 60255 measuring relays and protection equipment

Wifi professionnel la norme 802.11, le déploiement, la sécurité 3ème edition
Wifi professionnel la norme 802.11, le déploiement, la sécurité   3ème editionWifi professionnel la norme 802.11, le déploiement, la sécurité   3ème edition
Wifi professionnel la norme 802.11, le déploiement, la sécurité 3ème edition

Rapport simo issam
Rapport simo issamRapport simo issam
Rapport simo issam

19
1919
19

siem.pdf
siem.pdfsiem.pdf
siem.pdf

Manuel en Français LT 4000 series Hmi Hybride, écran Tactile pour affichage e...
Manuel en Français LT 4000 series Hmi Hybride, écran Tactile pour affichage e...Manuel en Français LT 4000 series Hmi Hybride, écran Tactile pour affichage e...
Manuel en Français LT 4000 series Hmi Hybride, écran Tactile pour affichage e...

B1
B1B1
B1

RFP_MTL_2010_PDF
RFP_MTL_2010_PDFRFP_MTL_2010_PDF
RFP_MTL_2010_PDF

Introduction aux réseaux informatiques
Introduction aux réseaux informatiquesIntroduction aux réseaux informatiques
Introduction aux réseaux informatiques

Rapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Rapport Projet Application Web De Domotique Arduino - Liotard RoulleauRapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Rapport Projet Application Web De Domotique Arduino - Liotard Roulleau


Rapport Stage ingénieur

  • 1. Cycle de formation des ingénieurs en Télécommunications Rapport de stage ingénieur Thème : Développement d’un outil de supervision de la Qos des réseaux 2G/3G sous Android Réalisé par : Imed M’HAMDI Encadrant: M. Oussama Tabbabi Travail proposé par: SFM Technologies Année universitaire: 2011/2012
  • 2. Sommaire Sommaire Acronymes ............................................................................................................................................................ 7 Introduction générale ............................................................................................................................................ 8 Panorama des réseaux mobiles ............................................................................................................................. 9 Introduction .......................................................................................................................................................... 9 I. Architecture du réseau GSM ........................................................................................................................ 9 1. Les entités de base d’un réseau GSM ..................................................................................................... 10 1.1. La BTS (Base station Tranceiver System)...................................................................................... 10 1.2. Le BSC (Base Station Controller) .................................................................................................. 10 1.3. Le MSC (Mobile Switching Center)............................................................................................... 11 1.4. La HLR (Home Location Register) ................................................................................................ 11 1.5. La VLR (Visitor Location Register) ............................................................................................... 11 1.6. L’OMC (Operating and Maintenance Center) ................................................................................ 11 II. Architecture GPRS .................................................................................................................................... 12 III. Le réseau UMTS..................................................................................................................................... 13 1. Architecture d’un réseau UMTS............................................................................................................. 13 2. Le réseau d’accès UTRAN ..................................................................................................................... 14 2.1. Le Node B....................................................................................................................................... 14 2.2. Le RNC (Radio Network Controllers) ............................................................................................ 14 3. Le réseau cœur CN ................................................................................................................................. 14 4. L’équipement utilisateur UE .................................................................................................................. 15 5. Les interfaces .......................................................................................................................................... 15 6. Comparaison (théorique) GSM/GPRS/UMTS ...................................................................................... 15 Conclusion ...................................................................................................................................................... 16 Introduction ........................................................................................................................................................ 17 SFM Technologies 2
  • 3. Sommaire I. Concepts de la QoS ................................................................................................................................... 17 II. Les paramètres réseau................................................................................................................................. 18 1. Définition................................................................................................................................................ 18 2. Paramètres du réseau GSM..................................................................................................................... 18 3. Paramètres du réseau UMTS .................................................................................................................. 19 4. Les techniques de supervision de la QoS ............................................................................................... 20 4.1. Drive test ........................................................................................................................................ 20 4.2. Chaîne de mesure (équipements utilisés) ....................................................................................... 20 4.3. Compteurs OMC-R......................................................................................................................... 22 5. Processus d’analyse ................................................................................................................................ 23 Conclusion .................................................................................................................................................. 24 Un Drive Test sous Android ............................................................................................................................... 26 Introduction ........................................................................................................................................................ 26 I. Intérêt et besoin .......................................................................................................................................... 26 II. Conception de l’application ........................................................................................................................ 27 III. Développement de l’application ............................................................................................................. 28 1. Informations sur l’appareil et le réseau .................................................................................................. 29 2. Fonctionnement ...................................................................................................................................... 29 2.1. L’onglet Infos: ................................................................................................................................ 29 2.2. L’onglet Map ...................................................................................................................................... 30 2.3. L’onglet graphe............................................................................................................................... 31 Conclusion .................................................................................................................................................. 31 Bibliographie ...................................................................................................................................................... 34 SFM Technologies 3
  • 5. Liste des Figures Liste des figures Figure1.1 : Arhitecture du reseau GSM ______________________________________________ 10 Figure 1.2: Architecture du réseau GPRS ____________________________________________ 12 Figure3 : Architecture UMTS _____________________________________________________ 14 Figure 2.1 : chaine de mesure classique ______________________________________________ 20 Figure 2.2: Processus d’analyse ____________________________________________________ 23 Figure3.1 : logo de l’application ____________________________________________________ 26 Figure3.2 : diagramme cas d’utilisation ______________________________________________ 27 Figure 3.3 : diagramme de séquences ________________________________________________ 28 Figure3.5: erreur d'enregistrement _________________________________________________ 30 Fugre3.4: L'onglet info cellule _____________________________________________________ 30 Figure3.5: L’onglet Map __________________________________________________________ 31 Figure3.6 : L’onglet graphe _______________________________________________________ 31
  • 6. Liste des Tableaux Liste des tableaux Tableau1.1: interfaces UMTS………………………………………………………………….. 13 Tableau 1.2 : Comparaison des réseaux ………………………………………………………..13 Tableau 2.1 : Correspondance ente RXQUAL ..………………………………………………19 Tableau 2.2 : Exemples d’indicateurs de QoS ….……………………….……………………20 Tableau2.3:paramètres réseau seuil…………………………………………………………….22
  • 7. Liste des Acronymes Acronymes 2G Deuxième Génération 3G Troisième Génération 3GPP Third Generation Partnership Project BER Bits Error Rate BSC Base Station Controller BSS Base Station SubSystem BTS Base Transceiver Station CS Circuit Switched FH Frequency Hoping GPS Global Positioning System GPRS General Packet Radio Service GSM Global System for Mobile communications HLR Home location Register KPI Key Performance Indicators MS Mobile Station MSC Mobile Switching Center NSS Network and Switching SubSystem, OSS Operation SubSystem OMC-R Operation and Maintenance Center – Radio QoS Quality of Service RLC Radio Link Control RNS Radio Network Sub-system ROS Rapport des Ondes Stationnaire RRC Radio Resource Control RSCP Received Signal Code Power RSSI Received Signal Strength Indicator UMTS Universal Mobile Telecommunication System UTRAN UMTS Terrestrial Radio Access VLR Visitor Location Register
  • 8. Introduction Générale Introduction générale L’interface radio représente le maillon critique de la chaîne de transmission qui permet de relier un utilisateur mobile au réseau. C'est sur cette interface que le système doit faire face aux différents problèmes que pose le médium radio (atténuation, évanouissements rapides, interférences). Pour remédier aux différents types de problèmes, il faut prévoir un certain nombre d’outils de contrôle de natures variées afin que le mobile puisse se rattacher à une station de base favorable et ceci pour établir une communication, surveiller son déroulement et assurer des commutations de cellules en cours de communication. La maîtrise de ces fonctions reste la clé essentielle à tout opérateur pour pouvoir assurer une qualité de service acceptable à ses abonnés. Pour cela les opérateurs ont généralement recours à plusieurs opérations de mesure qui leur permettront, ultérieurement, d' analyser l' état du réseau, découvrir ses défaillances et proposer des solutions alternatives aux divers problèmes recensés. C’est dans ce cadre se déroule notre stage intitulé «Développement d’un outil de supervision de la Qos des réseaux 2G/3G sous Android». Ce stage a été effectué au sein de la société SFM Technologies. Le présent rapport est composé de trois chapitres. Le premier est intitulé « Panorama des réseaux mobiles » dans lequel nous avons présenté l’évolution en architecture, en débit et en qualité de service des différentes générations des réseaux mobiles. Le second est consacré à l’étude du concept de la qualité de service dans les réseaux mobiles. Le troisième et après cette étude théorique nous avons décrit l’outil qu’on a développé et qui permet d’acquérir les différents paramètres nécessaires pour la caractérisation de la QoS d’un réseau mobile sous la plateforme Android. SFM Technologies 8
  • 9. Panorama des Réseaux mobiles I Panorama des réseaux mobiles Introduction Au cours de ce chapitre, nous allons faire un tour d’horizon des réseaux 2G et 3G ; ainsi en premier lieu, on va étudier l’architecture du réseau GSM, puis celle du GPRS et on finit par l’architecture UMTS. I. Architecture du réseau GSM Un réseau de radiotéléphonie qui a été conçu pour assurer les communications entre abonnés mobiles et abonnés du réseau téléphonique commuté RTC. Il s’interface avec le RTC et comprend des commutateurs. Il est caractérisé par un accès « très spécifique »: la liaison radio. Enfin, comme tout réseau, il doit offrir à l' opérateur des facilités d' exploitation et de maintenance. L’architecture de base du système GSM prévoit, quatre sous-systèmes principaux dont chacun dispose d'un certain nombre d' unités fonctionnelles et est connecté à l’autre à travers des interfaces standard qui seront décrites ultérieurement. Les principaux sous-systèmes du réseau GSM sont : MS, BSS, NSS, OSS
  • 10. Panorama des Réseaux mobiles Figure1.1 : Arhitecture du reseau GSM 1. Les entités de base d’un réseau GSM 1.1. La BTS (Base station Tranceiver System) La station de base (BTS) contient tous les émetteurs reliés à la cellule et dont la fonction est de recevoir et émettre des informations sur le canal radio en proposant une interface physique entre le Mobile et le BSC. La BTS réalise une série de fonctions décrites ci-après: Gérer les canaux Full Rate et Half Rate, La gestion des antennes de diversité: l' utilisation de deux antennes de réception afin d' améliorer la qualité du signal reçu. La supervision du Rapport des Ondes Stationnaire (ROS) en antenne, Le saut de fréquence (FH): Le Contrôle Dynamique de la Puissance (DPC) de la MS et des BTS. 1.2. Le BSC (Base Station Controller) Le contrôleur de station de base (BSC) gère les ressources radio pour une ou plusieurs BTS, à travers le monitorage de la connexion entre la BTS et les MSCs , le codage, le FH et les handovers. Il assure encore: La gestion et la configuration du canal radio: il doit opter au choix de la cellule la mieux adaptée et doit sélectionner à l' intérieur de celle-ci le canal radio le plus adapté à la mise en route de la communication, SFM Technologies 10
  • 11. Panorama des Réseaux mobiles La gestion de handover: Il décide, sur la base des relevés reçus par la BTS, le moment d’effectuer le handover et la cellule accueillante. Les fonctions de décodage des canaux radio Full Rate (16 kbps) ou Half Rate (8 kbps) pour des canaux à 64 kbps. 1.3. Le MSC (Mobile Switching Center) Le commutateur du service mobile (MSC) est l’élément central du NSS. Il gère grâce aux informations reçues par la HLR et la VLR, la mise en route et la gestion du codage de tous les appels directs et en provenance de différents types de réseaux. Il développe aussi la foncti- onnalité du Gateway face aux autres composants du système et la gestion des processus de handover. Il assure la commutation des appels en cours entre des BSCs différents ou vers un autre MSC. D’autres fonctions fondamentales du MSC sont décrites ci-après: L’authentification de l’appelant, La discrétion quant à l’identité de l'utilisateur, pour pouvoir garantir la réserve sur son identité sur le canal radio temporaire. Le processus de handover 1.4. La HLR (Home Location Register) Lorsqu' un utilisateur souscrit à un nouvel abonnement au réseau GSM, toutes les informations qui concernent son identification sont mémorisées sur la HLR. Elle communique à la VLR quelques données relatives aux abonnés, à partir du moment où ces derniers se déplacent d'une zone de couverture à une autre. La HLR contient toutes les données relatives aux abonnés (IMSI, MSISDN, tous les services auxquels l’abonné a souscrit et auxquels il est capable d'accéder, l’adresse de la VLR). 1.5. La VLR (Visitor Location Register) La base de données VLR mémorise de façon temporaire les données concernant tous les abonnés qui appartiennent à la surface géographique qu' elle contrôle. Ces données sont réclamées à la HLR auquel l’abonné appartient. Généralement pour simplifier les données réclamées et ainsi la structure du système, les constructeurs installent la VLR et le MSC côte à côte, de telle sorte que la surface géographique contrôlée par le MSC soit la même contrôlée par la VLR . 1.6. L’OMC (Operating and Maintenance Center) Le système d’exploitation et de maintenance OMC se connecte au MSC et BSC à travers le réseau X25, il assure les fonctions suivantes: SFM Technologies 11
  • 12. Panorama des Réseaux mobiles L’accès à distance à tous les éléments qui composent le réseau , La gestion des alertes de l’état du système, Le stockage de toutes les données relatives au trafic des abonnés, La visualisation de la configuration du réseau, La gestion des abonnés et la possibilité de localiser leur position à l’intérieur de l’aire de couverture. II. Architecture GPRS La limitation du débit du GSM et la commutation de circuits ont prouvé la non adaptabilité de ce réseau à la transmission de données, d’où vient l’intérêt de déployer le GPRS, un réseau qui offre une communication données en mode paquet sur le GSM avec un débit plus important. Comme le GPRS utilise le GSM, il a gardé la grande partie de son infrastructure tout en ajoutant deux nouveaux composants : SGSN, GGSN. Figure 1.2: Architecture du réseau GPRS SGSN: Serving GPRS Support Node, c’est l’équivalent de la VLR dans le réseau GSM, par conséquent la localisation se fait par zone de routage (Routing Area) et non plus par zone de localisation. Il assure : i. L’allocation d’identité temporaire P-TMSI : Packet-TMSI ii. La gestion de mobilité iii. L’Interfaçage et signalisation avec les autres sous-systèmes iv. Le Cryptage et la compression v. La gestion de session “paquet” SFM Technologies 12
  • 13. Panorama des Réseaux mobiles vi. Le Tunelling des données GGSN : Gateway GPRS Support Node, meme fonction que le GMSC pour le GSM mais dans ce cas il sert comme pont aux autres réseaux de paquets III. Le réseau UMTS L’UMTS pour ″Universal Mobile Télécommunications System″ désigne une norme cellulaire numérique retenue dans la famille dite IMT 2000 comme norme pour les systèmes de télécommunications mobiles de troisième génération. Plusieurs objectifs ont été fixés pour l’UMTS. Tout d’abord, il doit supporter des services multimédias large bande qui peuvent atteindre un débit de 2Mbit/s. Il doit en plus assurer la convergence entre les réseaux fixes et mobiles. Un autre objectif pour l’UMTS est d’offrir un service de mobilité universelle, dépassant les limitations dues à la multiplicité des systèmes et des réseaux. Par conséquence, la couverture de l’UMTS sera mondiale. Enfin, les réseaux UMTS doivent garantir une qualité de service équivalente à celle des réseaux filaires. Cette norme est développée par le partenariat de projet 3ème Génération (3GPP) et un rassemblement de plusieurs organisations développeuses de standards. 1. Architecture d’un réseau UMTS L’architecture d’un réseau UMTS est divisée en trois entités principales selon les spécifications du groupe de normalisation 3GPP. La première correspond au réseau d’accès radio UTRAN (UMTS Terrestrial Radio Access Network), la seconde au réseau cœur CN (Core Network) et la troisième à l’équipement terminal UE (User Equipement) SFM Technologies 13
  • 14. Panorama des Réseaux mobiles Figure3 : Architecture UMTS 2. Le réseau d’accès UTRAN 2.1. Le Node B Son rôle principal est d’assurer les fonctions de réception et de transmission radio pour une ou plusieurs cellules de l’UTRAN, c'est-à-dire qu’il peut comporter une antenne omnidirectionnelle ou des antennes sectorielles. Il permet d’assurer les fonctions de gestion d’accès au réseau cœur et des ressources sur l’interface radio de l’UMTS. Mais sa principale tâche est de gérer la couche physique de l’interface air avec ses différentes caractéristiques (codage canal, entrelacement, adaptation de débit et étalement). 2.2. Le RNC (Radio Network Controllers) Le RNC est un organe très important de l’UTRAN, il permet de gérer les ressources radio du réseau d’accès de façon quasi autonome, déchargeant de cette fonction complexe le cœur du réseau. Il assure principalement le routage des communications entre Node B et le réseau cœur d’une part et le contrôle et la supervision du Node B d’autre part. 3. Le réseau cœur CN Il est constitué d’une partie commutation de circuits (MSC : Mobile Services Switching Center) et d’une partie commutation de paquets (SGSN : Serving GPRS Support Nodes). Bien entendu, les nœuds de signalisation, de gestion de mobilité et de services IN (Intelligent Network), HLR (Home SFM Technologies 14
  • 15. Panorama des Réseaux mobiles Location Register), AuC (Authentication Center), EIR (Equipment Identity Register)subiront une mise à jour pour intégrer les nouveautés de l’UMTS. Le CN permet l’interfaçage du réseau UTRAN avec les réseaux distants tels que RTCP (Réseau Téléphonique Commuté Public), réseaux Internet, LAN (Local Area Network) distants. Sa principale fonctionnalité, en plus de la gestion de localisation et du contrôle des paramètres du réseau, est la commutation et le routage des données utilisateurs et de signalisation entre les terminaux mobiles et les réseaux distants via l’interface radio. 4. L’équipement utilisateur UE L’UE consiste en un ME (Mobile Equipement)et un USIM(UMTS Subscriber Identity Module). Le ME est le terminal radio employé pour la communication radio sur l’interface radio Uu. L’USIM est une carte à puce dans laquelle sont stockées toutes les données concernant l’utilisateur et son abonnement telles que son identité, les clés de chiffrement et d’authentification. 5. Les interfaces Interface Localisation Description Equivalent GSM/GPRS Uu UE-UTRAN Interface radio connectant le mobile a l’UTRAN Iu UTRAN-Reseau Iu-CS faire communiquer le RNC avec le A féderateur MSC/VLR Iu-PS permet au RNC de communiquer Gb avec le SGSN Iur RNC-RNC Communication RNC-RNC en cas de - macro diversité Iub Node B-RNC Communication entre Node B et RNC Abis Tableau1: interfaces UMTS 6. Comparaison (théorique) GSM/GPRS/UMTS Systèmes GSM GPRS UMTS Débit 9.6 kb/s 120 kb/s 2 Mb/s Email (10ko) 8 s. 0.8 s. 0.004 s SFM Technologies 15
  • 16. Panorama des Réseaux mobiles Fichier (40 ko) 33 s. 3 s. 0.2 s Photo (100 ko) 83 s. 7 s. 0.4 s. Clip vidéo (4 Mo) 48 min. 4 min. 14 s. Tableau 2 : Comparaison des réseaux Conclusion Tout au long de ce chapitre nous avons présenté l’évolution des architectures du réseau GSM vers le GPRS puis vers l’UMTS ainsi que les particularités de chaque réseau. Il nous reste d’introduire la notion de qualité de service dans l’optique de chaque réseau a part. SFM Technologies 16
  • 17. QoS dans les réseaux mobiles II QOS dans les réseaux mobiles Introduction Une fois que le réseau cellulaire est mis en service, intervient la phase d’exploitation et de maintenance, en effet l’opérateur doit veiller à l’assurance de la qualité de service, ainsi, que l’optimisation de son réseau. Dans ce chapitre, nous nous intéressons dans une première partie à définir les différents paramètres inhérents à l’assurance d’une QoS acceptable, à citer les indicateurs qui permettent la détection des anomalies agissant sur la dégradation de la QoS dans différents types de réseaux mobiles. Et dans une seconde partie, nous allons présenter les techniques principales appliquées à la surface radio et qui permettent l’obtention des indicateurs (décrits dans la première partie), pour la supervision de la QoS. I. Concepts de la QoS La qualité de service dans un réseau mobile est l’effet global produit par la qualité de fonctionnement de ses services. Elle détermine un degré de satisfaction de l’usager de ces services. Pour permettre une QoS acceptable, il y a plusieurs critères à ajuster, dont les plus importants sont: La couverture : les causes peuvent être : une diminution dans le nombre des sites, mauvaise configuration du réseau (position des sites, types d’antennes, direction et hauteur),problèmes d’installation (pertes de puissance dans les câbles) ou problèmes de maintenance. Le taux d’appels réussis : la diminution de cette valeur implique que les utilisateurs ne peuvent pas établir une communication, ce problème est évalué par l’opérateur grâce aux mesures radio. La qualité de la voix : qui s’explique par la mauvaise qualité de communication, les causes de dégradation de la qualité de la voix sont : les interférences externes, les interférences co- canal ou sur canal adjacent, la hors couverture, la mauvaise installation, le réseau de transmission et la qualité des terminaux.
  • 18. QoS dans les réseaux mobiles Les coupures d’appels : la coupure de communication peut être due à : la mauvaise couverture, les interférences, les problèmes de handover, l’ajustement local des paramètres de handover et les batteries du mobile. II. Les paramètres réseau 1. Définition L’ajustement des paramètres de travail est une tâche essentielle lors de la mise en exploitation du réseau. Elle permet l’activation ou la désactivation de certaines fonctionnalités pour le maintien de la qualité et l’optimisation du réseau. Il y a deux types de paramètres : Les paramètres constructeurs (ou fournisseur d’équipement) : Ce sont des paramètres système (activation de certaines fonctionnalités telles que le chiffrement, le contrôle de puissance…) préconisés par le constructeur et sont, aussi, relatifs à l’équipement (version de logiciel…). Les paramètres d’ingénierie : ces paramètres sont à l’initiative des opérateurs, ils sont modifiés au niveau de l’OMC L’optimisation de ces paramètres est un processus délicat mais une tâche essentielle pour le maintien de qualité de service acceptable surtout suite à des modifications de certaines fonctionnalités ou services. 2. Paramètres du réseau GSM Il y a plusieurs paramètres logiques, mais les plus important parmi eux et qui agissent directement sur la QoS, sont : RXLEVEL_ACCESS_MIN : Il définit le niveau de puissance minimale requis lors de l’accès à une cellule donnée, il permet l’ajustement de la surface de la cellule. L_RXLEVEL_XX_H (XX=DL ou UP) : ce paramètre présente le seuil de déclenchement de handover sur les deux liens (DL ou UP), suite à l’affaiblissement du niveau de champ sur ces deux liens. L’augmentation de la valeur de ce paramètre diminue le nombre d’exécution des handovers, et par la suite, attente de déclenchement du handover jusqu’au dégradation de la qualité de communication. Par contre, une diminution de la valeur de ce paramètre entraîne une augmentation du nombre du handovers ping-pong, valeur par défaut comprise entre -101 dB et –110 dB. L_RXQUAL_XX_H (XX=DL ou UP) : c’est le paramètre qui spécifie le seuil de déclenchement du handover sur qualité sur l’un des deux liens (DL ou UP). Il maximise la qualité de communication et minimise le taux de handover suite, respectivement, SFM Technologies 18
  • 19. QoS dans les réseaux mobiles à l’élévation et à la diminution de sa valeur, ainsi, si la valeur de ce paramètre est très faible, alors le nombre de handover augmente, mais une augmentation de la valeur de RXQUAL_XX_H entraîne une diminution du nombre du handover jusqu’au dégradation de la qualité de communication, valeur typique de 1,6% à 3,2%. HO_MARGIN : c’est l’hystérésis permettant d’obtenir un compromis entre le taux de handovers ping-pong et la qualité de service Cell_RESELECT_Offset : favorise les cellules d’une bande. Temporary_Offset : évite la réselection ping-pong.. Cell_Reselect_Hystéris : évite la réselection de cellules appartenant à des LACs différents et réduit le taux de pagings infructueux. Exemple de valeur : 6 dB. L_RXLEVEL_ZONE : c’est un seuil utilisé dans le motif à cellules concentriques, il présente le seuil permettant le changement de zone (de la zone inner vers la zone outer ou vice versa). MS_TXPWR_MAX_CCH : Paramètre fixant la puissance à laquelle le mobile doit émettre lors de l’ accès initial à une cellule, c’est donc, la puissance maximum autorisée des mobiles sur le canal d’accès RACH, L_RXLEVEL_CPT_HO : c’est le seuil permettant le changement de couche (de la couche micro cellulaire vers la couche macro cellulaire et vice versa. 3. Paramètres du réseau UMTS Les composants de mesures fournissent un support pour les mesures intérieures spécifiques du UE L3 RRC ( User Equipment Layer 3 Radio Resource Control) ainsi que le reportage des mesures pour UTRAN. Le composant RRC utilise Cell RSCP et les mesures de EC /N0 pour les procédures de sélection et réélection des cellules et aussi pour le contrôle de puissance à boucle ouverte. Il a besoin aussi de mesures du BER pour le contrôle de puissance à boucle extérieur. Le UTRAN requis les mesures périodiquement ou bien pour un événement de la gestion de handover, contrôle de « radio bearer » ou bien UE positionnement. Ces mesures suivent les mesures de timing des cellules et mettent à jour les relatives timing de la cellule utilisée par RRC au même temps que les mesures changent. Le composant de mesure maintien les informations sur les cellules qui doivent être mesurées, partage les mesures avec le composant de sélection /réélection de cellule et les informations sont fournis à UE dans SIB11 (System Information Block), SIB12 et les messages de contrôles sont utilisés pour spécifier les mesures qui doivent être effectuées SFM Technologies 19
  • 20. QoS dans les réseaux mobiles 4. Les techniques de supervision de la QoS Pour la mise à jour de l’état de fonctionnement du réseau, plusieurs outils d’analyses de la QoS, sont mis en place. La comparaison des indicateurs obtenus par ces techniques et les paramètres du seuil (cités dans le paragraphe précédent), permet l’identification des origines des problèmes (échec de handover, coupure de communication, mauvaise qualité due à l’interférence..). Ces techniques se font à partir des analyses de l’interface radio (drive test) et à partir des analyses de systèmes (compteurs OMC-R). 4.1. Drive test La méthode de mesure du drive test consiste à la caractérisation précise des canaux radio. Cette technique d’analyse permet la récupération d’une trace de mesure faite par le mobile à différents instants (voir Figure 2.1). Ceci est utile pour l’investigation de l’environnement radio. Figure 2.1 : chaine de mesure classique 4.2. Chaîne de mesure (équipements utilisés) La méthode du drive test consiste à embarquer sur une voiture les équipements suivants (voir Figure) : Une MS : un mobile de test équipé d’un logiciel spécial. Il est appelé généralement Mobile à trace. Un système de localisation GPS (Global Positionner System): utilisé pour la localisation exacte de la position où on désire faire l’étude de l’environnement radio. Une précision du GPS est demandée. Elle est de l’ordre de quelques mètres. SFM Technologies 20
  • 21. QoS dans les réseaux mobiles Un PC portable : permet d’automatiser l’acquisition et le stockage des données. Le PC doit être équipé d’une carte interface RS 232 pour assurer le lien entre la sortie série de la MS et le port série du PC. Tout le long du trajet, la MS fait des mesures instantanées. Les données sont présentées en temps réel et seront stockées dans des fichiers. 4.2.1. Indicateurs mesurés Le drive test nous offre une série d’indicateurs, dont les principaux sont: Longitude, Latitude (X, Y): le système de localisation GPS nous donne les coordonnés de chaque point de mesure. RXLEVFULL : n i v e a u de puissance reçu par le MS, obtenu par moyennage du niveau du signal pendant une période SACCH (environ ½ secondes), cette valeur de RXLEVEL est codée sur 6 bits (de 0 à 63). La puissance du signal reçu par le mobile varie de –110dBm à – 48 dBm, en effet, pour une valeur "a" de RXLEVEL (comprise entre 0 et 63), la puissance reçue est donnée par "- 110 + a " dBm, RXQUALFUL: c’est un indicateur de niveau de qualité. Il est obtenu par moyennage du taux d’erreurs binaires BER pendant une période de mesure SACCH, ce BER est quantifié sur 8 niveaux (codé sur trois bits, et donc, varie de 0 à 7). Chaque niveau de qualité (de 0 à 7) correspond à un BER donné, (voir Tab2.1), RXQUAL BER 0 0.2% 1 De 0.2% à 0.4% 2 De 0.4% à 0.8% 3 De 0.8% à 1.6% 4 De 1.6% à 3.2% 5 De 3.2% à 6,4% 6 De 6.4% à 12.8% 7 12.8% Tableau 2.1 : Correspondance ente RXQUAL T_ADV: sert à calculer la distance ente la BTS et le point de mesure. Il varie entre 0 et 63. Exemple, pour T_ADV=1, correspond un rayon égal à environ 550m. RXFREQ: c’ est le numéro du canal radio alloué en réception. En effet, si le nombre du canal est N, la fréquence reçue sera 935+0.2*N ( en MHz), SFM Technologies 21
  • 22. QoS dans les réseaux mobiles BCCH: Broadcast control Channel, MSPWR: Cet indicateur permet le contrôle de la puissance émise par la MS. La puissance émise est égale à :43 – 2 * MSPWR ( en dBm ). Pour MSPW=5, la puissance émise maximale par la MS est égale à 2w (33 dBm). Cell_Id : numéro d’identification de la cellule, BSIC: Base Station Identification Code : identificateur de cellule. En effet, la même fréquence peut être utilisée pour supporter la voie balise de deux stations suffisamment éloignées. TIMESLOT : numéro de l’intervalle de temps. Time : le temps des mesures, Speed : vitesse de la voiture, Mode : IDLE or DEDICATED (veille ou fonctionnement). Le drive Test permet, aussi, la mesure de certains indicateurs des cellules voisines (RXFRQ, RXLEVFULL, BSIC). Le nombre maximal de ces cellules voisines peut aller jusqu’à six. 4.3. Compteurs OMC-R Dans cette partie, nous allons présenter, l’audit radio, par l’analyse des différents compteurs mesurés au niveau de l’ OMC (remontés par les BSCs à l’OMC -R). En effet, ces mesures, qui sont faites sur un intervalle de temps précis et lié à un événement survenu dans le réseau, servent aux calculs des indicateurs de qualité ce service (par combinaison de ces compteurs). Il y a plusieurs indicateurs calculés à partir des mesures OMC-R, mais, on ne va s’intéresser, qu’aux indicateurs liés à la détection d’une dégradation de la qualité de communication due à l’échec d’appel ou à l’échec du déclenchement de la procédure de handover. Dans le tableau suivant, nous allons citer les principaux indicateurs, obtenue par les mesures OMC-R, ainsi que la série des problèmes qui permettent leur détection. Indicateurs Problemes -Taux d’échec d’accès, -Taux de coupures des communications, Couverture -Taux élevé de handover sur niveau de champ -Taux élevé de handover sur qualité, -Taux de rupture TCH (call drop) élevé, Interférences -Taux de handover sur interférence élevé SFM Technologies 22
  • 23. QoS dans les réseaux mobiles -Taux d’échec de handover intracellulaire élevé -Taux d’échec de handover intercellulaire/intra BSC élevé Capacité -Taux d’échec de handover inter-BSC/intra MSC élevé, -Taux d’échec de handover inter-MSC élevé, -Taux de blocage élevé -Taux de demande de handover élevé Handover Ping-Pong -Taux de handover sur distance Tableau 2.2 : Exemples d’indicateurs de 1 5. Processus d’analyse Après l’obtention des différents indicateurs, la phase d’analyse combinée entre ces indicateurs commence et le processus de détection des anomalies se déclenche. Cette étape consiste à la synthèse des différentes sources d’informations et la transmission de cette synthèse pour action vers le bon intervenant : maintenance, ingénierie et optimisation. Dans le schéma ci- dessous, on va présenter les étapes de ce processus . Mesures Analyse des terrain(Drive Test) compteurs OMC Analyse et détection de problemes Ajustement des parametres Intervention sur sites action de maintenance Figure 2.2: Processus d’analyse SFM Technologies 23
  • 24. QoS dans les réseaux mobiles Dans la phase d’analyse de la performance du réseau et de la détection des anomalies, il y a une comparaison entre les indicateurs obtenus et les paramètres seuils (fixés par l’opérateur) qui présentent les seuils d’une qualité de service acceptable. Le tableau ci -dessous, présente quelques seuils de QoS. Indicateur Paramètre seuil Taux de coupures d’appels 2% Taux de blocage 2% Taux de congestion TCH 2% Taux de handover sur niveau sens descendant 20% Taux de handover sur niveau sens montant 20% Taux de handover sur qualité sens 25% descendant Taux de handover sur qualité sens montant 10% Taux de handover sur interférence 1% Taux d’échec de handover 2% Taux de handover sur distance 0.1% RXLEV 77dBm RXQUAL 4 Tableau 2.3 : paramètres réseau seuil Conclusion Dans ce chapitre, nous avons défini la QoS, en insistant sur les indicateurs et les paramètres logiques qui permettent la décision de l’état de la performance du réseau et nous avons aussi présenté les différents outils d’analyse qui servent à l’obtention de ces indicateurs de qualité. SFM Technologies 24
  • 25. QoS dans les réseaux mobiles
  • 26. Drive Test Drive Test sous Android III Un Drive Test sous Android Introduction Dans ce chapitre, nous allons aller plus loin dans la description des techniques et les méthodologies employées lors de la phase de conception et de développement. Dans une première partie, nous allons mettre en relief le besoin et l’intérêt d’une telle application. Par la suite, on va décrire la démarche de conception. Et finalement nous allons tenir à expliquer le fonctionnement de l’application avec une description de ces différentes procédures. I. Intérêt et besoin L’application que nous allons développer nommé MobiTest n’est autre que l’embarquement d’une chaîne de mesure Drive test pour les réseaux cellulaires de deuxième et troisième génération, dans un environnement Android. Le fonctionnement de cet outil est très simple, en fait, l’utilisateur de l’application n’a qu’à prendre son téléphone dans lequel s’exécute l’application et rouler dans les territoires où on désire évaluer la QoS. A la fin de cette procédure, l’utilisateur retrouve les mesures nécessaires enregistrées dans la carte mémoire de son appareil mobile. D’autre côté, il pourra bénéficier d’un tas de service y compris ceux de post traitement, qu’on va détailler plus tard dans les études. La figure 3.1 illustre le logo de l’application développée. Figure3.1 : logo de l’application Android est la première plateforme mobile open source et entièrement paramètrable, plus qu’une trentaine de compagnie contribue à Android à travers l’Open HandSet Alliance. Pour chaque amendement de version, une nouvelle API apaprait, qui correspond à la version de la plateforme du système.
  • 27. Drive Test sous Android C’est dans l’API niveau 7, correspondant à la plateforme de version 7 ou plus, que notre application s’introduit, en fait, des nouveaux packages tel que android.telephony.gsm et an- droid.telephony.cdma, la classe TelephonyManager, etc. seront considérés utiles pour pou-voir extraire des mesures radio, des paramètres systèmes, des paramètres réseaux opérateurs, etc. II. Conception de l’application Les premières phases de réalisation de ce projet ont été le fruit de très longues réflexions et de plusieurs recherches qui ont servi à concevoir une solution clair, nous entamons dans ce chapitre la phase de développement de cette solution. Voici tout d’abord le diagramme de cas d’utilisation de l’application comme le montre la figure3.2 Faire des mesures Enregistrer les Envoyer par mail mesures utilisateur <Include> Enregistrer sur le SDCard Se localiser en temps réel Localiser la BTS Analyser les mesures Figure3.2 : diagramme cas d’utilisation Le diagramme de séquence simplifié de l’application est donné par la figure3.3Eclipse est l’Environnement de Développement Intégré (ou IDE) le plus utilisé pour la programmation Java ; très performant, il est de plus gratuit et open source. Le langage privilégié pour le développement d’applications Android est justement Java. Google a donc tout naturellement conçu un plugin pour Eclipse (un plugin est un module qui complète un logiciel hôte pour lui apporter de nouvelles fonctionnalités). Android Development Tools, ou ADT, SFM Technologies 27
  • 28. Drive Test sous Android est très complet et surtout très pratique : conception graphique d’interfaces uti-lisateur, Debug distant sur un téléphone, gestion de l’architecture de fichiers d’une application, etc. Diagramme de Sequence Application Base de donnés Utilisateur 1:Ovrire l'application( ) 2:afficher les mesures( ) 3:lecture des mesures( ) 4:enregistrer les mesures( ) 5:isroot( ) 6:root( ) 7:enregistrer mesure 1( ) 8:enregistrer mesure 2( ) 9:........enregistrer mesure N( ) 10:analyser les mesures( ) 10:lecteure des analyses( ) Figure 3.3 : diagramme de séquences III. Développement de l’application La classe centrale pour la récupération d’informations concernant la téléphonie est TelephonyManager qui se trouve dans le paquetage android.telephony. Cette classe va nous permettre à la fois de récupérer des informations sur l’appareil et la carte SIM, mais également d’obtenir, voire de se tenir informer du statut et des changements d’états du réseau (niveau du signal changé, mise à jour de localisation ...). Ainsi, toutes les fonctions assurées par cette classe sont gérées par des permissions qui doivent figurer dans le fichier de configuration « Android Manifest ». SFM Technologies 28
  • 29. Drive Test sous Android 1. Informations sur l’appareil et le réseau Toutes les informations sont collectées en utilisant la classe TelephonyManager et en invoquant les diverses méthodes qui sont disponibles, en effet la méthode getNetworkOperatorName permet de connaitre le nom de l’opérateur du réseau mobile, sa syntaxe est la suivante : String nomOperateurReseau = telephonyManager.getNetworkOperatorName (); Android permet aussi d’informer sur le niveau du signal reçu par le mobile ainsi que sa qualité pour la cellule courante et même pour les cellules voisines et ce pour différents types de réseaux mobiles (GSM, GPRS, EDGE, CDMA, UNTS) en voici quelques exemples : import android.telephony.SignalStrength; SignalStrenght signalStrenght ; //récupérer le niveau du signal et le BER de la cellule serveuse d’un reseau GSM int RXLEV =signalStrenght. getGsmSignalStrength(); int BER=signalStrenght. getGsmBitErrorRate(); //récupérer le niveau du signal et le EcIo de la cellule serveuse d’un reseau CDMA int RXLEV =signalStrenght. getCdmaDbm(); int EcIo=signalStrenght. getCdmaEcio(); //récupérer le niveau du signal de la 2 eme cellule voisine int rssi = NeighboringList.get(2).getRssi(); 2. Fonctionnement L’application MobiTest est formée par trois activité disposées sous forme d’onglets, le premier onglet donne des informations sur les paramètres réseau de la cellule courante suivant le type du réseau, le deuxième trace le trajet des mesures sur une carte Google Maps, en effet les mesures sont prises chaque fois que le niveau de signal reçu change et ceci grâce à la méthode onSignalStrenghtChanged().Le troisième onglet présente des histogrammes comparatifs des paramètres radio fréquences de la cellule courante a ceux de ses voisines. 2.1. L’onglet Infos: Il permet d’afficher en temps réel les informations relatives à la QOS de la cellule courante dans laquelle le mobile est enregistré. Ces informations sont essentiellement le type du réseau (Reseau), le nom de l’operateur (Operateur), le niveau du signal reçu (RSSI), le taux d’erreur binaire (BER en cas du GSM, Ec/Io en cas de CDMA). En plus ces paramètres, l’onglet infos informe sur SFM Technologies 29
  • 30. Drive Test sous Android l’identifiant de la cellule(Cid) ainsi que sa zone de localisation (LAC), ces deux derniers paramètres sont maintenus à jour grâce à la fonction onCellLocationChanged(CellLocation location). Ces paramètres seront ensuite enregistrés, dans un fichier csv, sur une carte mémoire (si c’est disponible) ou sur la mémoire interne du Smartphone. Notons que les valeurs affichées sont les valeurs par défaut de l’émulateur, il fallait donc tester l’application sur un terminal Android pour s’assurer de son bon fonctionnement. Il est encore à signaler que le Taux d’Erreur Binaire(BER) ne peut être mesuré que lorsque le terminal en conversation (mode dédié), ce qui permet d’informer sur la qualité du signal reçu . Figure3.5: erreur d'enregistrement Fugre3.4: L'onglet info cellule 2.2. L’onglet Map Cet onglet permet de marquer les positions de changement du niveau du signal sur la carte par des indicateurs colorés suivant la valeur de RSSI, ainsi les indicateurs bleus sont placés sur les points ou le niveau du signal important alors que les indicateurs oranges informent sur les point ou le niveau du signal est faible.la figure3.5 identifie deux points positionnés sur la carte avec un niveau de signal différent. SFM Technologies 30
  • 31. Drive Test sous Android 2.3. L’onglet graphe C’est la dernière vue de notre application, il permet comme son nom l’indique de convertir les niveaux de signal reçus de la cellule serveuse ainsi que ses voisine, en un histogramme pour pouvoir détecter la différence aisément. Comme présenté par la figure3.5, si l’application n’arrive pas à recevoir le signal d’une cellule voisine, son niveau sera modélisé par un histogramme rouge. Figure3.5: L’onglet Map Figure3.6 : L’onglet graphe 1 Conclusion Ce chapitre a été consacré à la présentation de la conception ainsi que le fonctionnement de la chaîne de mesure Drive Test du réseau mobile. Cet outil sera en mesure d’effectuer des mesures sur l’interface radio pour évaluer les performances du réseau. Cet outil, agréable à utiliser et facile à manipuler sera d’une grande aide pour tester la couverture d’un réseau radio-mobile. SFM Technologies 31
  • 32. Drive Test Drive Test sous Android
  • 33. Conclusion Générale Conclusion générale L’objectif principal de ce projet, propos dans le cadre d’un stage ingénieur, était de concevoir et de réaliser un outil d’évaluation de performances des réseaux de deuxième et troisième génération. Dans un premier temps, nous avons commencé par une étude théorique sur les réseaux 2G et 3G, ainsi que sur la qualité de service dans ce type de réseaux. Ensuite, nous avons présenté l’environnement de travail Android et ses caractéristiques pour ; enfin, finir avec la présentation de l’outil que nous avons conçu et qui a pour nom MobiTest».Dans un souci de temps et de moyens, nous n’avons pas pu améliorer encore notre application. Mais les idées ne manquent pas. En effet, nous comptons d’abord corriger les lacunes comme les mesures concernant les cellules voisines. Une deuxième amélioration est l’ajout d’un module de post traitement. Les Smartphones deviennent de plus en plus le moyen à haute disponibilité pour les développeurs pour pouvoir implémenter des solutions et des innovations avec plus de fiabilité et d’efficacité. C’est dans ce contexte là où notre projet se situe.
  • 34. Bibliographie Bibliographie L’art du développement Android : Mark L. Murphy Programmation Android De la conception au déploiement avec le SDK Google Android 2 : Damien Guignard, Julien Chable, Emmanuel Robles www.développez.net www.tutos-android.com www.firstdroid.com Rapport PFE NAJI Houcine, Bahria al Aghar Nihed.
