Le document explique la mise en place de la VoIP via le protocole H.323 et SCCP sur du matériel Cisco, en combinant un gatekeeper pour gérer les clients H.323 et un call manager express pour les endpoints SCCP. Il évoque également l'utilisation de GNS3 pour simuler des réseaux complexes, détaillant son installation, sa configuration et ses fonctionnalités. Enfin, il présente la configuration d'un réseau téléphonique Cisco, y compris le call manager express et les passerelles applicatives.

1. Objectif
Le document présente une méthode de mise en place de la VoIP au
moyen du protocole H.323 et SCCP sur du matériel Cisco. Il présente
le fonctionnement de la VoIP entre deux zone distantes composée
d’un gatekeeper gérant des clients H.323 et un call manager express
gérant des endepoints SCCP dans chaque zone, et les zones sont à leur
tour reliées par un directory gatekeeper. Certaines compétences en
réseau seront nécessaires à la compréhension du document.
Dimitri Lembokolo 1

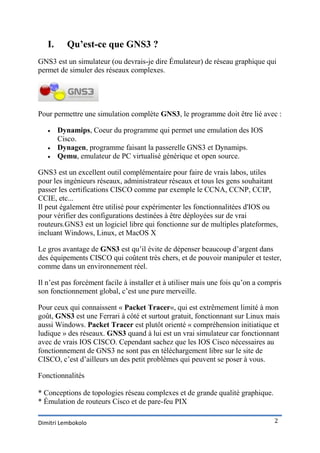

2. I. Qu’est-ce que GNS3 ?
GNS3 est un simulateur (ou devrais-je dire Émulateur) de réseau graphique qui
permet de simuler des réseaux complexes.
Pour permettre une simulation complète GNS3, le programme doit être lié avec :
 Dynamips, Coeur du programme qui permet une emulation des IOS
Cisco.
 Dynagen, programme faisant la passerelle GNS3 et Dynamips.
 Qemu, emulateur de PC virtualisé générique et open source.
GNS3 est un excellent outil complémentaire pour faire de vrais labos, utiles
pour les ingénieurs réseaux, administrateur réseaux et tous les gens souhaitant
passer les certifications CISCO comme par exemple le CCNA, CCNP, CCIP,
CCIE, etc...
Il peut également être utilisé pour expérimenter les fonctionnalitées d'IOS ou
pour vérifier des configurations destinées à être déployées sur de vrai
routeurs.GNS3 est un logiciel libre qui fonctionne sur de multiples plateformes,
incluant Windows, Linux, et MacOS X
Le gros avantage de GNS3 est qu’il évite de dépenser beaucoup d’argent dans
des équipements CISCO qui coûtent très chers, et de pouvoir manipuler et tester,
comme dans un environnement réel.
Il n’est pas forcément facile à installer et à utiliser mais une fois qu’on a compris
son fonctionnement global, c’est une pure merveille.
Pour ceux qui connaissent « Packet Tracer«, qui est extrêmement limité à mon
goût, GNS3 est une Ferrari à côté et surtout gratuit, fonctionnant sur Linux mais
aussi Windows. Packet Tracer est plutôt orienté « compréhension initiatique et
ludique » des réseaux. GNS3 quand à lui est un vrai simulateur car fonctionnant
avec de vrais IOS CISCO. Cependant sachez que les IOS Cisco nécessaires au
fonctionnement de GNS3 ne sont pas en téléchargement libre sur le site de
CISCO, c’est d’ailleurs un des petit problèmes qui peuvent se poser à vous.
Fonctionnalités
* Conceptions de topologies réseau complexes et de grande qualité graphique.
* Émulation de routeurs Cisco et de pare-feu PIX
Dimitri Lembokolo 2

3. * Simulation de commutateurs Ethernet, ATM et Frame Relay.
* Export de la topologie sous forme d'image (JPEG, PNG, BMP and XPM).
* Fichier de configuration compatible avec le format .NET de Dynagen.
Remarque importante: L'utilisateur doit fournir ses propres images IOS pour
utiliser GNS3
Pour commencer :
Je vais utiliser GNS3 sur une distribution Linux (Fedora 11) pour notre rapport,
mais nous pouvons aussi le faire sur une autre distribution ou système
d’exploitation (Windows, MacOS X)
Donc pour commencer, Il va falloir télécharger GNS3 mais surtout
trouver également des IOS Cisco qui, malheureusement, ne sont pas en
téléchargement « Libre ». En effet ils sont la propriété de CISCO… Je vous
laisse le soin de vous les procurer par vous-même. Sachant que pour ma part,
j’utilise quasiment pour tous mes labs l’IOS du modèle/Chassis 3640.

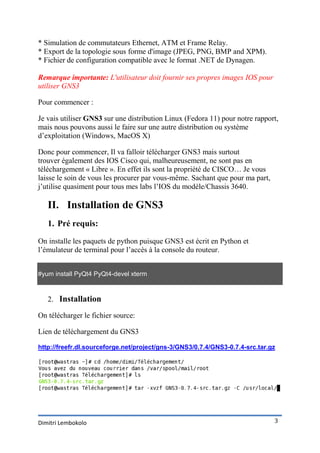

II. Installation de GNS3
1. Pré requis:
On installe les paquets de python puisque GNS3 est écrit en Python et
l’émulateur de terminal pour l’accès à la console du routeur.
#yum install PyQt4 PyQt4-devel xterm
2. Installation
On télécharger le fichier source:
Lien de téléchargement du GNS3
http://freefr.dl.sourceforge.net/project/gns-3/GNS3/0.7.4/GNS3-0.7.4-src.tar.gz
Dimitri Lembokolo 3

4. Lancer l’exécutable GNS3
III. Configuration de Dynamips
Dynamips permet d'émuler les IOS binaires de Cisco. On doit le télécharger et
préciser son emplacement à GNS3. Il faut s’assurer que GNS3 communique
bien avec Dynamips. Pour cela il faut :
1. Télécharger le binaire et le rendre exécutable
[root@wastras GNS3]# wget http://www.ipflow.utc.fr/dynamips/dynamips-0.2.8-RC2-x86.bin
[root@wastras GNS3]# chmod a+x dynamips-0.2.8-RC2-x86.bin
Dimitri Lembokolo 4

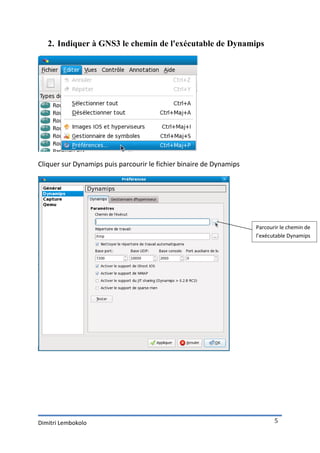

5. 2. Indiquer à GNS3 le chemin de l'exécutable de Dynamips
Cliquer sur Dynamips puis parcourir le fichier binaire de Dynamips
Parcourir le chemin de
l’exécutable Dynamips
Dimitri Lembokolo 5

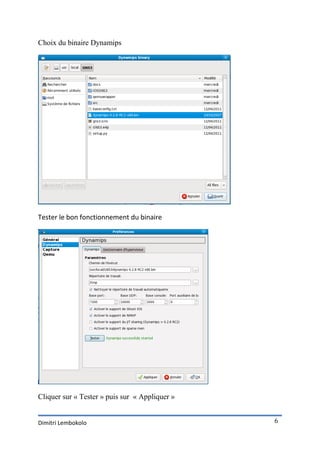

6. Choix du binaire Dynamips
Tester le bon fonctionnement du binaire
Cliquer sur « Tester » puis sur « Appliquer »
Dimitri Lembokolo 6

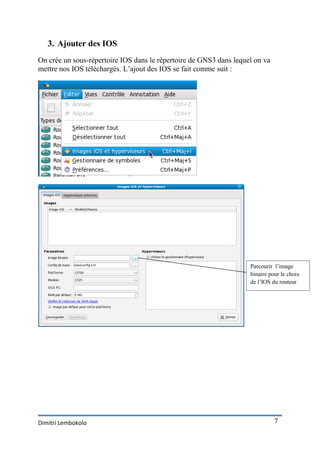

7. 3. Ajouter des IOS
On crée un sous-répertoire IOS dans le répertoire de GNS3 dans lequel on va
mettre nos IOS téléchargés. L’ajout des IOS se fait comme suit :
Parcourir l’image
binaire pour le choix
de l’IOS du routeur
Dimitri Lembokolo 7

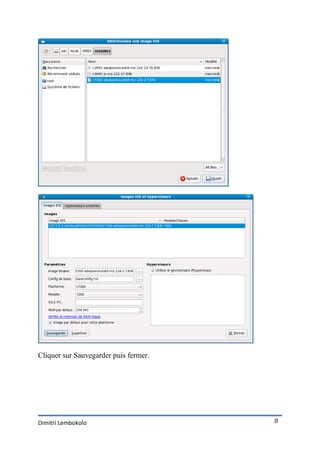

8. Cliquer sur Sauvegarder puis fermer.
Dimitri Lembokolo 8

9. Architecture
Figure 1 : schéma du DGK (Directory Gatekeeper)
Le Directory Gatekeeper, identifié par ‘DGK’ dans son alias name, prend en
charge le routage inter domaine, n’enregistre pas les gateways. Ce shéma
compte 1 directory gatekeeper.
Dimitri Lembokolo 9

10. Lors du lancement on a ceci hors mit l’arrière-plan de l’émulateur qui n’est pas
représenté ici, cette fenêtre nous permet d’enregistrer notre projet et de
sauvegarder les configurations et les IOS.
Enregistrement du projet sous le nom de « validation » dans le répertoire
/home/dimi/
Pour notre cas, le routeur utilisé est : le routeur C7200
Dimitri Lembokolo 10

11. On donne un nom au routeur (on fait un clic droit sur et on clique à nouveau sur
« changer le nom d’hôte)
On a ceci
Clic « ok »
Pour avoir la fenêtre qui suit, on fait un clic droit sur le routeur puis un autre clic
sur « Configurer »
Dimitri Lembokolo 11

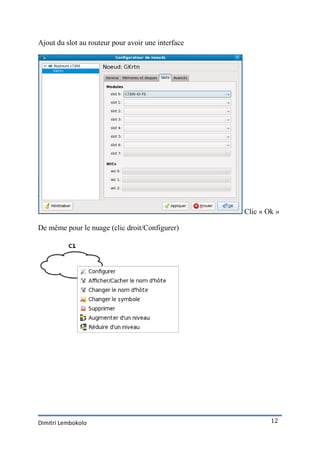

12. Ajout du slot au routeur pour avoir une interface
Clic « Ok »
De même pour le nuage (clic droit/Configurer)
Dimitri Lembokolo 12

13. Clic « Ok »
Cliquer sur l’icône pour le choix du câble de connexion entre le routeur et
le nuage.
Après le choix du câble l’icône devient
Dimitri Lembokolo 13

14. On a se résultat
Cliquer sur l’icône pour démarrer le routeur
Dimitri Lembokolo 14

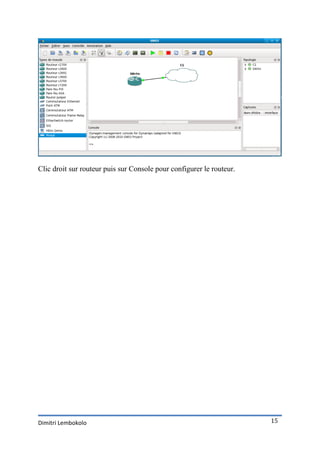

15. Clic droit sur routeur puis sur Console pour configurer le routeur.
Dimitri Lembokolo 15

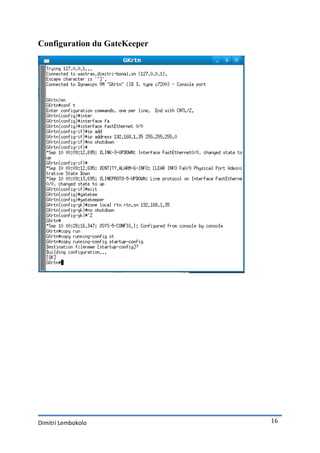

16. Configuration du GateKeeper
Dimitri Lembokolo 16

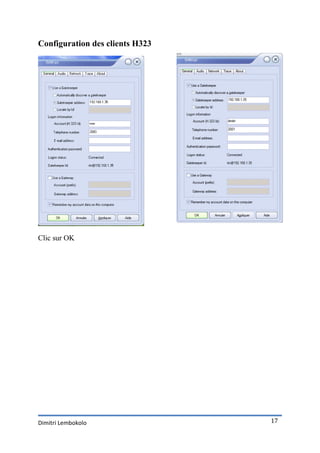

17. Configuration des clients H323
Clic sur OK
Dimitri Lembokolo 17

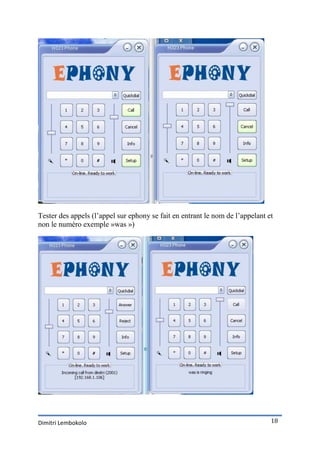

18. Tester des appels (l’appel sur ephony se fait en entrant le nom de l’appelant et
non le numéro exemple »was »)
Dimitri Lembokolo 18

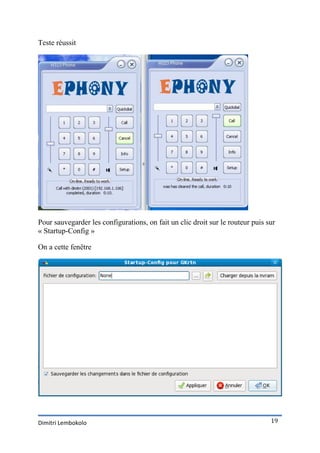

19. Teste réussit
Pour sauvegarder les configurations, on fait un clic droit sur le routeur puis sur
« Startup-Config »
On a cette fenêtre
Dimitri Lembokolo 19

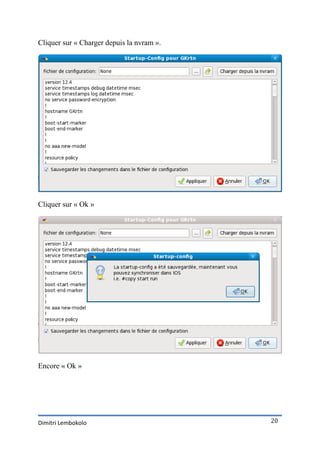

20. Cliquer sur « Charger depuis la nvram ».
Cliquer sur « Ok »
Encore « Ok »
Dimitri Lembokolo 20

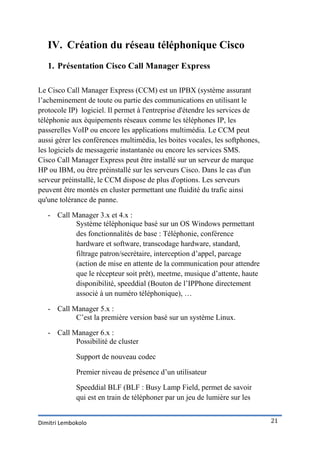

21. IV. Création du réseau téléphonique Cisco
1. Présentation Cisco Call Manager Express
Le Cisco Call Manager Express (CCM) est un IPBX (système assurant
l’acheminement de toute ou partie des communications en utilisant le
protocole IP) logiciel. Il permet à l'entreprise d'étendre les services de
téléphonie aux équipements réseaux comme les téléphones IP, les
passerelles VoIP ou encore les applications multimédia. Le CCM peut
aussi gérer les conférences multimédia, les boites vocales, les softphones,
les logiciels de messagerie instantanée ou encore les services SMS.
Cisco Call Manager Express peut être installé sur un serveur de marque
HP ou IBM, ou être préinstallé sur les serveurs Cisco. Dans le cas d'un
serveur préinstallé, le CCM dispose de plus d'options. Les serveurs
peuvent être montés en cluster permettant une fluidité du trafic ainsi
qu'une tolérance de panne.
- Call Manager 3.x et 4.x :
Système téléphonique basé sur un OS Windows permettant
des fonctionnalités de base : Téléphonie, conférence
hardware et software, transcodage hardware, standard,
filtrage patron/secrétaire, interception d’appel, parcage
(action de mise en attente de la communication pour attendre
que le récepteur soit prêt), meetme, musique d’attente, haute
disponibilité, speeddial (Bouton de l’IPPhone directement
associé à un numéro téléphonique), …
- Call Manager 5.x :
C’est la première version basé sur un système Linux.
- Call Manager 6.x :
Possibilité de cluster
Support de nouveau codec
Premier niveau de présence d’un utilisateur
Speeddial BLF (BLF : Busy Lamp Field, permet de savoir
qui est en train de téléphoner par un jeu de lumière sur les
Dimitri Lembokolo 21

22. touches Speeddial)
- Call Manager 7.x :
Gain en stabilité
Gain en fonctionnalités comme les Local Route Group
Call Pickup améliorés (Call Pickup est une fonctionnalité qui
permet de répondre à un appel de quelqu’un d’autre)
2. Dialogue entre trois Cisco IP Communicator
Objectif : Réaliser l'architecture réseau ci-dessous et établir une
communication vocale IP entre trois Cisco IP Communicator.
Le plan de numérotation à mettre en œuvre :
Cisco IP Cisco IP Cisco IP
Communicator 1 Communicator 2 Communicator 3
Nom : Dimitri Charwel Ode
Numéro : 1000 1001 1002
3. Configuration du routeur Cisco (IOS Cisco Call Manager
Express)
La configuration du routeur Cisco est l'étape la plus importante. En effet
c'est cet équipement réseau qui est à l'origine de la gestion des appels
téléphoniques de type IP.
a. Configuration de l'interface Fa0/0 du routeur
L'interface Fa0/0 du routeur cisco est utilisée pour la communication entre
les différents agents téléphoniques et l'IOS Cisco Call Manager. C’est
l'IOS qui s'occupe de la gestion de la téléphonie, de l'intégration d'un
équipement et de sa suppression au sein du réseau.
(config)#interface Fa0/0
(config-if)#ip address 192.168.1.47
(config-if)#no shutdown
Dimitri Lembokolo 22

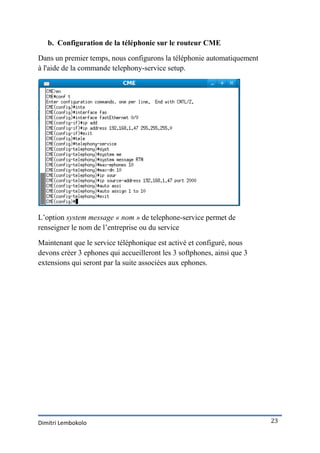

23. b. Configuration de la téléphonie sur le routeur CME
Dans un premier temps, nous configurons la téléphonie automatiquement
à l'aide de la commande telephony-service setup.
L’option system message « nom » de telephone-service permet de
renseigner le nom de l’entreprise ou du service
Maintenant que le service téléphonique est activé et configuré, nous
devons créer 3 ephones qui accueilleront les 3 softphones, ainsi que 3
extensions qui seront par la suite associées aux ephones.
Dimitri Lembokolo 23

24. Comme dit précédemment les extensions possèdent un numéro et des
options. L'option name de l'ephone-dn permet d'indiquer le nom
d'affichage de l'appelant sur le terminal appelé (respectivement le nom de
l'appelé sur le terminal de l'appelant).
Il y a aussi les options telles que :
Label : pour afficher le nom sur l’écran du téléphone (IP communicator)
Description : la description telle que le Bureau la fonction ou autre
toujours sur l’écran du phone
A cette étape de configuration nous pouvons dès à présent communiquer
avec nos trois Cisco IP Phone.
Dimitri Lembokolo 24

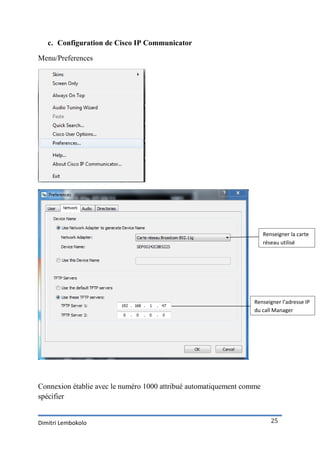

25. c. Configuration de Cisco IP Communicator
Menu/Preferences
Renseigner la carte
réseau utilisé
Renseigner l’adresse IP
du call Manager
Express
Connexion établie avec le numéro 1000 attribué automatiquement comme
spécifier
Dimitri Lembokolo 25

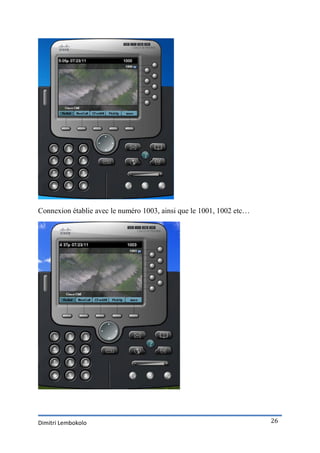

26. Connexion établie avec le numéro 1003, ainsi que le 1001, 1002 etc…
Dimitri Lembokolo 26

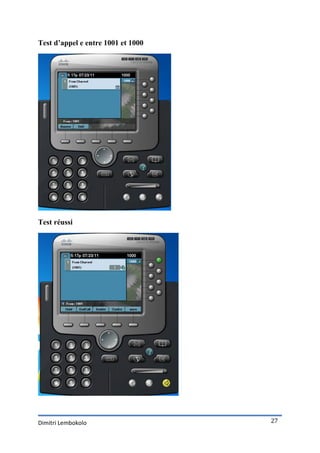

27. Test d’appel e entre 1001 et 1000
Test réussi
Dimitri Lembokolo 27

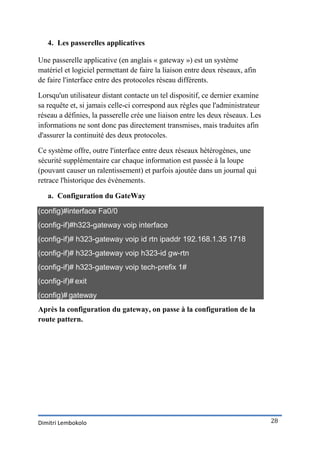

28. 4. Les passerelles applicatives
Une passerelle applicative (en anglais « gateway ») est un système
matériel et logiciel permettant de faire la liaison entre deux réseaux, afin
de faire l'interface entre des protocoles réseau différents.
Lorsqu'un utilisateur distant contacte un tel dispositif, ce dernier examine
sa requête et, si jamais celle-ci correspond aux règles que l'administrateur
réseau a définies, la passerelle crée une liaison entre les deux réseaux. Les
informations ne sont donc pas directement transmises, mais traduites afin
d'assurer la continuité des deux protocoles.
Ce système offre, outre l'interface entre deux réseaux hétérogènes, une
sécurité supplémentaire car chaque information est passée à la loupe
(pouvant causer un ralentissement) et parfois ajoutée dans un journal qui
retrace l'historique des événements.
a. Configuration du GateWay
(config)#interface Fa0/0
(config-if)#h323-gateway voip interface
(config-if)# h323-gateway voip id rtn ipaddr 192.168.1.35 1718
(config-if)# h323-gateway voip h323-id gw-rtn
(config-if)# h323-gateway voip tech-prefix 1#
(config-if)# exit
(config)# gateway
Après la configuration du gateway, on passe à la configuration de la
route pattern.
Dimitri Lembokolo 28

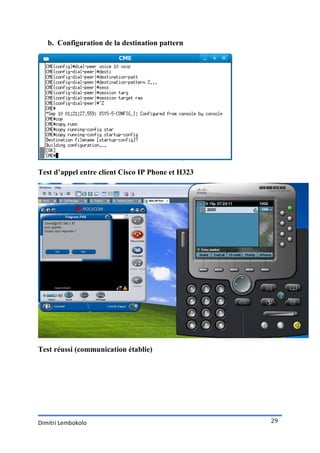

29. b. Configuration de la destination pattern
Test d’appel entre client Cisco IP Phone et H323
Test réussi (communication établie)
Dimitri Lembokolo 29

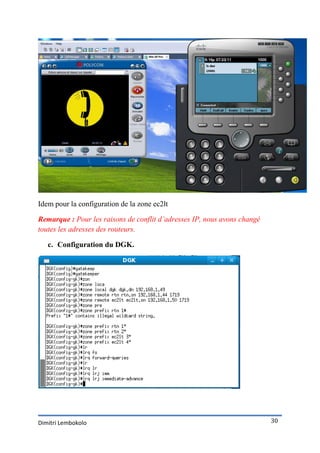

30. Idem pour la configuration de la zone ec2lt
Remarque : Pour les raisons de conflit d’adresses IP, nous avons changé
toutes les adresses des routeurs.
c. Configuration du DGK.
Dimitri Lembokolo 30

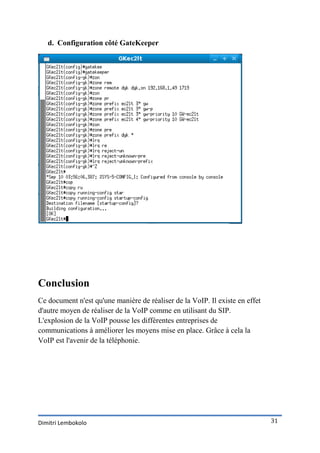

31. d. Configuration côté GateKeeper
Conclusion
Ce document n'est qu'une manière de réaliser de la VoIP. Il existe en effet
d'autre moyen de réaliser de la VoIP comme en utilisant du SIP.
L'explosion de la VoIP pousse les différentes entreprises de
communications à améliorer les moyens mise en place. Grâce à cela la
VoIP est l'avenir de la téléphonie.
Dimitri Lembokolo 31
