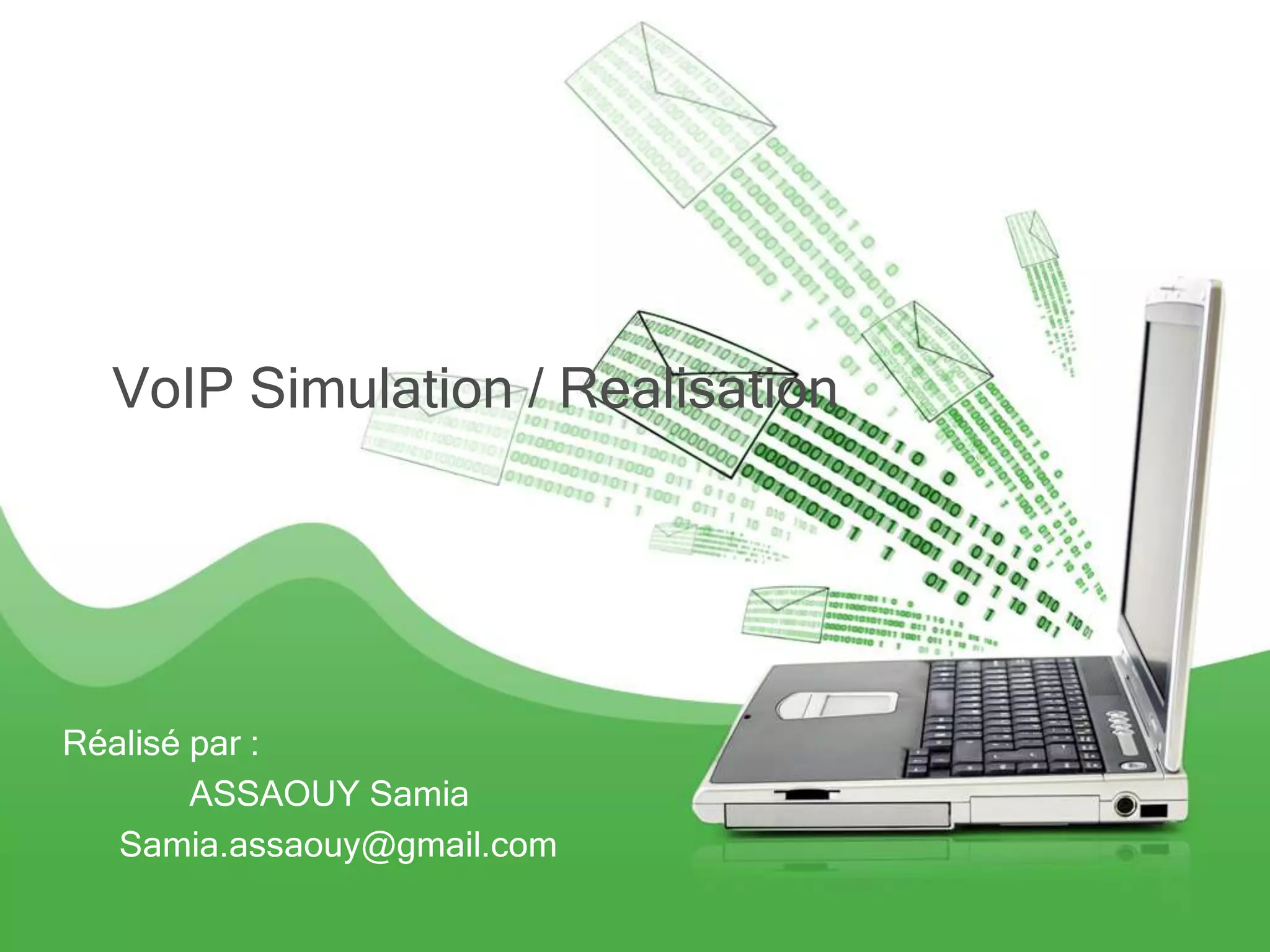

VoIP Simulation / Realisation




Réalisé par :
        ASSAOUY Samia
   Samia.assaouy@gmail.com

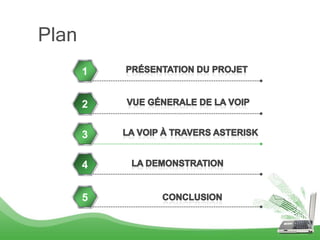

Plan
       1


       2

       3

       4


       5

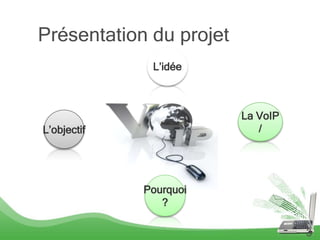

Présentation du projet
              L’idée



                         La VoIP
L’objectif                  /




             Pourquoi
                ?

                                   3
Vue générale de la VoIP
               Situation avant la VoIP
•   Deux réseaux séparés : data et téléphonie
•   Deux infrastructures à gérer
•   Deux types d’administrateurs de réseaux
•   Pas de partage de ressources
•   Pas d’intégration de services




                                                4
Vue générale de la VoIP
              Réseau VoIP
• Né du besoin d’intégrer les deux réseaux




                                             5
Vue générale de la VoIP
           Les avantages de la VoIP
De nombreux éléments poussent les entreprises à passer
  à la VoIP :


• Économie sur la facture télécom ;
• Simplification de la mobilité, des
  infrastructures et donc de l'administration ;
• Intégration simplifiée avec le système
  d'information.
                                                         6
Vue générale de la VoIP

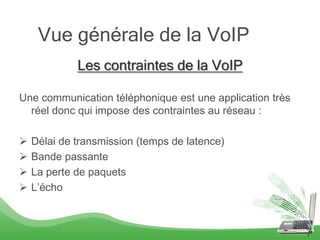

             Les contraintes de la VoIP

Une communication téléphonique est une application très
  réel donc qui impose des contraintes au réseau :

   Délai de transmission (temps de latence)
   Bande passante
   La perte de paquets
   L’écho



                                                          7
Vue générale de la VoIP

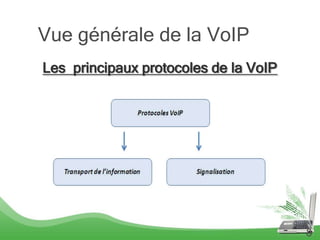

Les principaux protocoles de la VoIP




                                       8
Vue générale de la VoIP
         Les protocoles de transport de l’information

 UDP mode sans connexion et sans correction d’erreur, simple
  donc peu coûteux en temps de traitement.

•   Utilisation de RTP (Real Time Protocol) encapsulé dans de l’UDP
    sert au respect du séquencement.

•   Utilisation de RTCP (Real Time Control Protocol) : s’assure de la
    bonne livraison des paquets; RTCP transmet des paquets de
    contrôle afin de rendre compte de la qualité du service rendu par
    RTP.




                                                                        9
Vue générale de la VoIP
            Les protocoles de signalisation
              SIP                            H.323
    (Session Initiation Protocol)       Normalisé par l'ITU
Protocole similaire à http :          Protocole similaire au
Gestion de sessions entre          fonctionnement des réseaux
        participants                  téléphonique commutés
                                            Complexe
   SIP : signalisation, et           Encore utilisé en cœur de
    RTP/RTCP/RTSP :                           réseau
          données                      En voie de disparition
Données transportées de
toute nature : voix, images,
 messagerie instantanée,
  échanges de fichiers, …                                         10
Vue générale de la VoIP

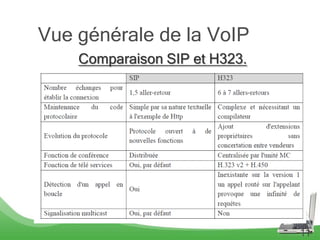

    Comparaison SIP et H323.




                               11
Vue générale de la VoIP

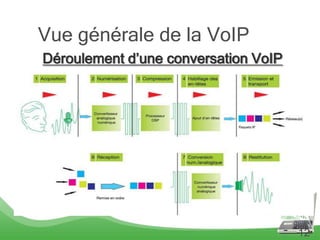

Déroulement d’une conversation VoIP




                                      12
La VoIP à travers Asterisk
       Présentation de Asterisk

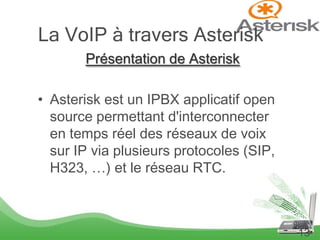

• Asterisk est un IPBX applicatif open
  source permettant d'interconnecter
  en temps réel des réseaux de voix
  sur IP via plusieurs protocoles (SIP,
  H323, …) et le réseau RTC.



                                          13
La VoIP à travers Asterisk

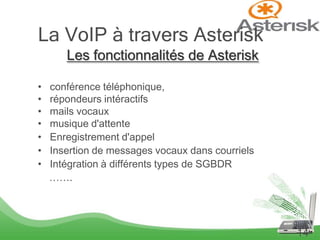

       Les fonctionnalités de Asterisk

•   conférence téléphonique,
•   répondeurs intéractifs
•   mails vocaux
•   musique d'attente
•   Enregistrement d'appel
•   Insertion de messages vocaux dans courriels
•   Intégration à différents types de SGBDR
    …….




                                                  14
La VoIP à travers Asterisk


          Démonstration




                             15
16

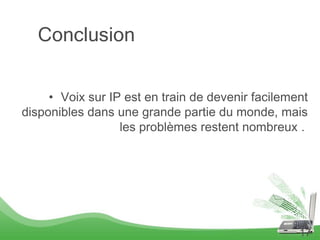

Conclusion


     • Voix sur IP est en train de devenir facilement
disponibles dans une grande partie du monde, mais
                  les problèmes restent nombreux .




                                                   17
Merci pour votre attention




                             18
