Le document présente la VoIP, une technologie permettant de communiquer par la voix via Internet, et décrit son évolution historique et ses architectures clés. Il approfondit les protocoles majeurs, tels que H.323 et SIP, et leurs caractéristiques techniques, ainsi que l'importance du protocole RTP pour le transport d'audio et de vidéo en temps réel. La conclusion souligne les avantages de la VoIP par rapport aux systèmes de téléphonie traditionnels, notamment en termes de coûts et de flexibilité.

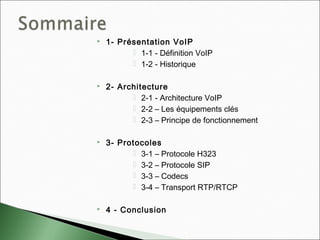

2.  1- Présentation VoIP
 1-1 - Définition VoIP
 1-2 - Historique
 2- Architecture
 2-1 - Architecture VoIP
 2-2 – Les équipements clés
 2-3 – Principe de fonctionnement
 3- Protocoles
 3-1 – Protocole H323
 3-2 – Protocole SIP
 3-3 – Codecs
 3-4 – Transport RTP/RTCP
 4 - Conclusion

3. Présentation de la VoIP en
général

4.  Technique qui permet de communiquer par la
voix via l'Internet ou tout autre réseau acceptant
le protocole TCP/IP

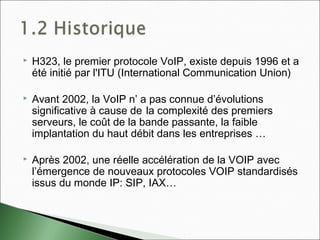

5.  H323, le premier protocole VoIP, existe depuis 1996 et a
été initié par l'ITU (International Communication Union)
 Avant 2002, la VoIP n’ a pas connue d’évolutions
significative à cause de la complexité des premiers
serveurs, le coût de la bande passante, la faible
implantation du haut débit dans les entreprises …
 Après 2002, une réelle accélération de la VOIP avec
l’émergence de nouveaux protocoles VOIP standardisés
issus du monde IP: SIP, IAX…

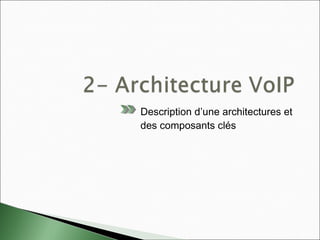

6. Description d’une architectures et
des composants clés

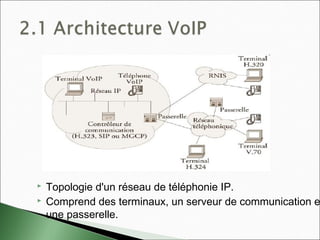

7.  Topologie d'un réseau de téléphonie IP.
 Comprend des terminaux, un serveur de communication e
une passerelle.

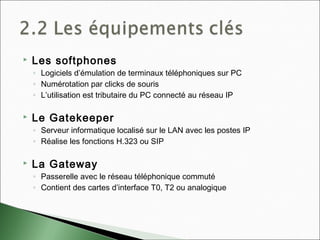

8.  Les softphones
◦ Logiciels d’émulation de terminaux téléphoniques sur PC
◦ Numérotation par clicks de souris
◦ L’utilisation est tributaire du PC connecté au réseau IP
 Le Gatekeeper
◦ Serveur informatique localisé sur le LAN avec les postes IP
◦ Réalise les fonctions H.323 ou SIP
 La Gateway
◦ Passerelle avec le réseau téléphonique commuté
◦ Contient des cartes d’interface T0, T2 ou analogique

10. Présentation de 2 grands
protocoles de VoIP

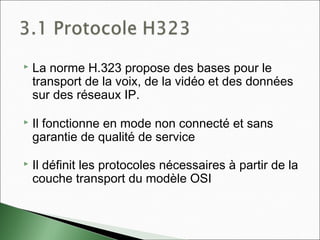

11.  La norme H.323 propose des bases pour le
transport de la voix, de la vidéo et des données
sur des réseaux IP.
 Il fonctionne en mode non connecté et sans
garantie de qualité de service
 Il définit les protocoles nécessaires à partir de la
couche transport du modèle OSI

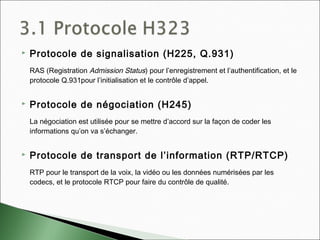

12.  Protocole de signalisation (H225, Q.931)
RAS (Registration Admission Status) pour l’enregistrement et l’authentification, et le
protocole Q.931pour l’initialisation et le contrôle d’appel.
 Protocole de négociation (H245)
La négociation est utilisée pour se mettre d’accord sur la façon de coder les
informations qu’on va s’échanger.
 Protocole de transport de l’information (RTP/RTCP)
RTP pour le transport de la voix, la vidéo ou les données numérisées par les
codecs, et le protocole RTCP pour faire du contrôle de qualité.

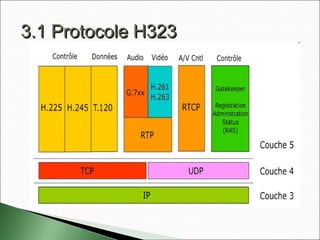

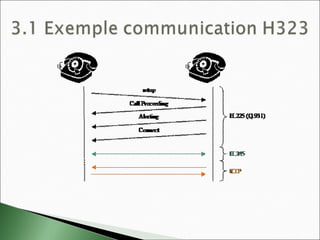

13. 3.1 Protocole H3233.1 Protocole H323

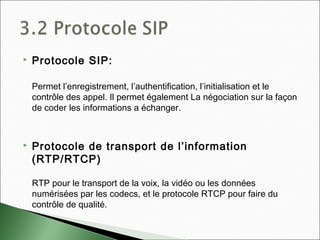

15.  Protocole SIP:
Permet l’enregistrement, l’authentification, l’initialisation et le
contrôle des appel. Il permet également La négociation sur la façon
de coder les informations a échanger.
 Protocole de transport de l’information
(RTP/RTCP)
RTP pour le transport de la voix, la vidéo ou les données
numérisées par les codecs, et le protocole RTCP pour faire du
contrôle de qualité.

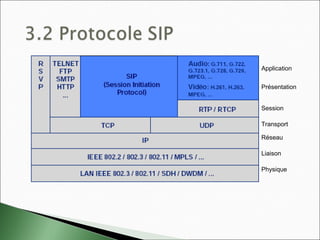

16. Application
Transport
Réseau
Physique
Liaison
Présentation
Session

18.  Définition.
 Types de codecs.
(Audio «G.711, G.729 » ,Vidéo « Mpeg1,Mpeg2 »,Image «
Jpeg,Gif,HD »)
 L’objectif .
 Exemple choix de codec (SIP).

19.  Le choix se fait grâce aux messages SDP contenu dans les
requêtes INVITE mais aussi dans le message OK en réponse à
une requête INVITE. Il ya deux cas de figure :
◦ Soit l’utilisateur est l’appelant, dans ce cas là le message SDP est
contenu dans l’INVITE avec la liste des codecs (PCMU, Speex et
iLBC) dans l’ordre choisi par l’utilisateur. Le message OK de l’appelé
contient alors un SDP avec le codec choisi (parmi ceux proposés) ou
un message d’erreur s’il ne possède aucun codec en commun.
◦ Soit l’utilisateur est appelé. Dans ce cas il extrait la liste des codecs
proposé par l’appelant dans le SDP de la requête INVITE puis y
répond grâce à un message OK contenant le SDP qui présente le
codec choisi.

20.  RTP (RealTimeTransport Protocol)
 But : fournir un moyen uniforme de transmettre sur IP des données
soumises à des contraintes de temps réel (audio, vidéo, ... )
 Rôle : mettre en oeuvre des numéros de séquence de paquets IP
pour reconstituer les informations de voix ou vidéo même si le
réseau sous-jacent change l'ordre des paquets
 Plus généralement, RTP permet :
◦ d'identifier le type de l'information transportée,
◦ d'ajouter des marqueurs temporels et des numéros de séquence
l'information transporte
◦ de contrôler l'arrivée à destination des paquets.

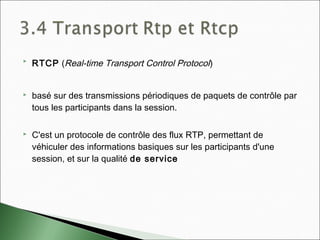

21.  RTCP (Real-time Transport Control Protocol)
 basé sur des transmissions périodiques de paquets de contrôle par
tous les participants dans la session.
 C'est un protocole de contrôle des flux RTP, permettant de
véhiculer des informations basiques sur les participants d'une
session, et sur la qualité de service

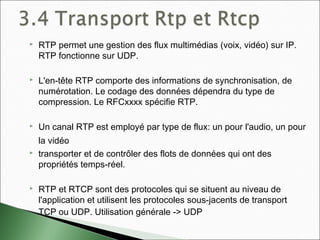

22.  RTP permet une gestion des flux multimédias (voix, vidéo) sur IP.
RTP fonctionne sur UDP.
 L'en-tête RTP comporte des informations de synchronisation, de
numérotation. Le codage des données dépendra du type de
compression. Le RFCxxxx spécifie RTP.
 Un canal RTP est employé par type de flux: un pour l'audio, un pour
la vidéo
 transporter et de contrôler des flots de données qui ont des
propriétés temps-réel.
 RTP et RTCP sont des protocoles qui se situent au niveau de
l'application et utilisent les protocoles sous-jacents de transport
TCP ou UDP. Utilisation générale -> UDP

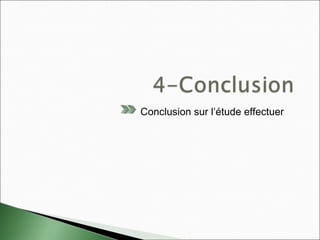

23. Conclusion sur l’étude effectuer

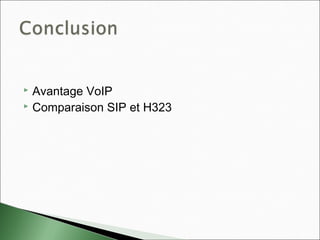

24.  Avantage VoIP
 Comparaison SIP et H323

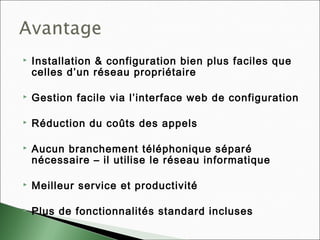

25.  Installation & configuration bien plus faciles que
celles d’un réseau propriétaire
 Gestion facile via l’interface web de configuration
 Réduction du coûts des appels
 Aucun branchement téléphonique séparé
nécessaire – il utilise le réseau informatique
 Meilleur service et productivité
 Plus de fonctionnalités standard incluses

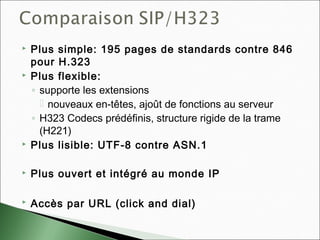

26.  Plus simple: 195 pages de standards contre 846
pour H.323
 Plus flexible:
◦ supporte les extensions
 nouveaux en-têtes, ajoût de fonctions au serveur
◦ H323 Codecs prédéfinis, structure rigide de la trame
(H221)
 Plus lisible: UTF-8 contre ASN.1
 Plus ouvert et intégré au monde IP
 Accès par URL (click and dial)
