Etude de la VoIP
www.themegallery.com
Élaboré par :
OUAGHLANI Chiheb &Bouchnag Kilani

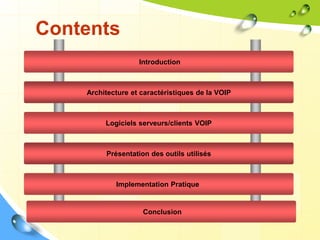

Contents
Introduction
Architecture et caractéristiques de la VOIP
Logiciels serveurs/clients VOIP
Présentation des outils utilisés
Implementation Pratique
Conclusion
Introduction
• La voix sur IP : technologie de communication vocale en plein émergence.
• Le signal numérique obtenu par numérisation de la voix est découpé en
paquets qui sont transmis sur un réseau IP vers une application qui se
chargera de la transformation inverse (des paquets vers la voix). Au lieu de
disposer à la fois d'un réseau informatique et d'un réseau téléphonique
commuté ,l'entreprise peux donc tout fusionner sur un même réseau.
• Engagement remarquable des opérateurs, des entreprises et des
fournisseurs pour bénéficier des avantages de la VOIP (transport unique IP,
introduire de nouveaux services de communication ...)
• le trafic total basé sur un transport réseau de paquets IP a surpassé le trafic
traditionnel du réseau voix (Réseau Téléphonique Commuté).

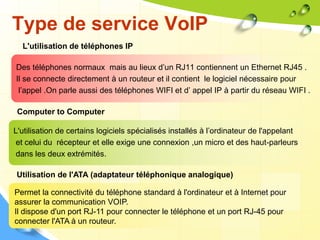

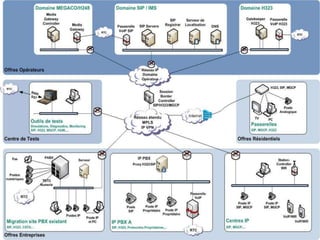

Type de service VoIP
Des téléphones normaux mais au lieux d’un RJ11 contiennent un Ethernet RJ45 .
Il se connecte directement à un routeur et il contient le logiciel nécessaire pour
l’appel .On parle aussi des téléphones WIFI et d’ appel IP à partir du réseau WIFI .
L'utilisation de téléphones IP
L'utilisation de certains logiciels spécialisés installés à l’ordinateur de l'appelant
et celui du récepteur et elle exige une connexion ,un micro et des haut-parleurs
dans les deux extrémités.
Computer to Computer
Utilisation de l'ATA (adaptateur téléphonique analogique)
Permet la connectivité du téléphone standard à l'ordinateur et à Internet pour
assurer la communication VOIP.
Il dispose d'un port RJ-11 pour connecter le téléphone et un port RJ-45 pour
connecter l'ATA à un routeur.

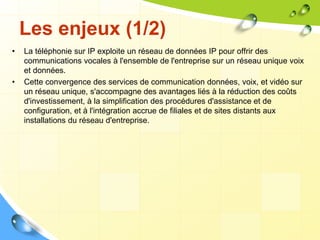

Les enjeux (1/2)
• La téléphonie sur IP exploite un réseau de données IP pour offrir des
communications vocales à l'ensemble de l'entreprise sur un réseau unique voix
et données.
• Cette convergence des services de communication données, voix, et vidéo sur
un réseau unique, s'accompagne des avantages liés à la réduction des coûts
d'investissement, à la simplification des procédures d'assistance et de
configuration, et à l'intégration accrue de filiales et de sites distants aux
installations du réseau d'entreprise.
Les enjeux (2/2)
75%
66%
65%
64%
46%
50%
Réduction de coûts
Nécessité de
standardiser l'équipement
Hausse de la productivité
d’ employé
Autres bénéfices de
productivité
Hausse du volume
d'appels à traiter
Autres facteurs
0% 20% 40% 60% 80% 100%

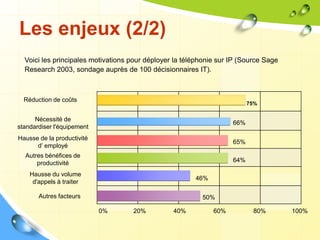

Voici les principales motivations pour déployer la téléphonie sur IP (Source Sage
Research 2003, sondage auprès de 100 décisionnaires IT).
Standards VoIP
H323
SIP
IAX
RTP
MGCP
un protocole permettant de contrôler
les passerelles multimédia qui
assurent la conversion de la voix
et de la vidéo entre les réseaux IP
un protocole de communication
informatique accorde des fonctions
temps réel .
le premier protocole développé
pour permettre des
communications multimédias
un protocole
standard ouvert de gestion
de sessions multimédia
un protocole qui permet la
communication entre serveurs
asterisk uniquement
Les principaux protocoles utilisés
pour l'établissement de connexions
en voix sur IP

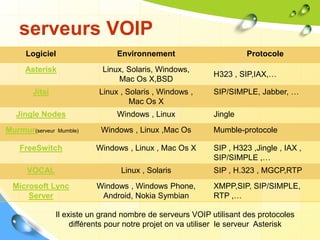

serveurs VOIP
Logiciel Environnement Protocole
Asterisk Linux, Solaris, Windows,
Mac Os X,BSD
H323 , SIP,IAX,…
Jitsi Linux , Solaris , Windows ,
Mac Os X
SIP/SIMPLE, Jabber, …
Jingle Nodes Windows , Linux Jingle
Murmur(serveur Mumble) Windows , Linux ,Mac Os Mumble-protocole
FreeSwitch Windows , Linux , Mac Os X SIP , H323 ,Jingle , IAX ,
SIP/SIMPLE ,…
VOCAL Linux , Solaris SIP , H.323 , MGCP,RTP
Microsoft Lync
Server
Windows , Windows Phone,
Android, Nokia Symbian
XMPP,SIP, SIP/SIMPLE,
RTP ,…
Il existe un grand nombre de serveurs VOIP utilisant des protocoles
différents pour notre projet on va utiliser le serveur Asterisk
Clients VOIP
Logiciel Description
Windows Live Messenger logiciel client propriétaire (Microsoft) offre les services de VoIP et
de visioconférence (utilise son protocole MSNP)
skype un logiciel propriétaire permettant la messagerie instantanée,
transfert de fichiers et visioconférence , la téléphonie …
X-Lite Logiciel libre gère voix ,vidéo et chat utilise les protocoles SIP.
fonctionne très bien avec la Freebox.
Ekiga Client libre offre chat ,voix et vidéo .Compatible SIP, H.323
Zoiper génération SIP et IAX softphone compatible avec la plate-forme
Asterisk permet l’appel téléphonique, audio, fax …
SFLPhone une application libre de téléphonie sur Linux Compatible avec
les protocoles de communication SIP et IAX2 , RTP.
Team Speak logiciel propriétaire d’audioconférence permet de discuter à
plusieurs dans des canaux, avec d'autres utilisateurs.
On va installer le Zoiper sur notre système

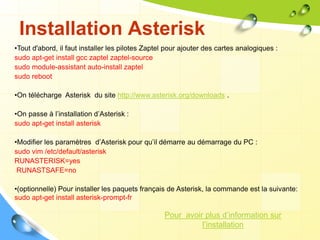

Installation Asterisk
•Tout d'abord, il faut installer les pilotes Zaptel pour ajouter des cartes analogiques :
sudo apt-get install gcc zaptel zaptel-source
sudo module-assistant auto-install zaptel
sudo reboot
•On télécharge Asterisk du site http://www.asterisk.org/downloads .
•On passe à l’installation d’Asterisk :
sudo apt-get install asterisk
•Modifier les paramètres d’Asterisk pour qu’il démarre au démarrage du PC :
sudo vim /etc/default/asterisk
RUNASTERISK=yes
RUNASTSAFE=no
•(optionnelle) Pour installer les paquets français de Asterisk, la commande est la suivante:
sudo apt-get install asterisk-prompt-fr
Pour avoir plus d’information sur
l’installation
La commande asterisk –r permet de démarrer notre serveur Asterisk

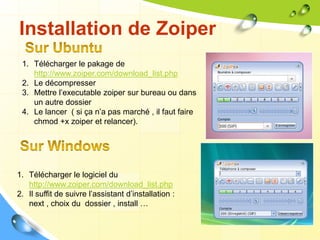

Installation de Zoiper
1. Télécharger le pakage de
http://www.zoiper.com/download_list.php
2. Le décompresser
3. Mettre l’executable zoiper sur bureau ou dans
un autre dossier
4. Le lancer ( si ça n’a pas marché , il faut faire
chmod +x zoiper et relancer).
1. Télécharger le logiciel du
http://www.zoiper.com/download_list.php
2. Il suffit de suivre l’assistant d’installation :
next , choix du dossier , install …

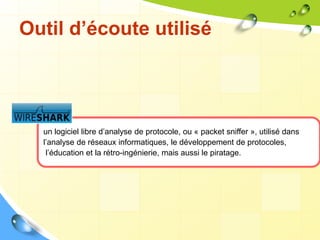

Outil d’écoute utilisé
un logiciel libre d’analyse de protocole, ou « packet sniffer », utilisé dans
l’analyse de réseaux informatiques, le développement de protocoles,
l’éducation et la rétro-ingénierie, mais aussi le piratage.

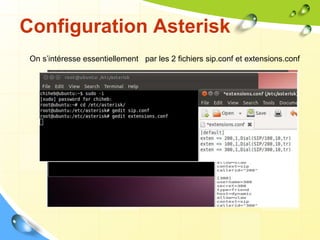

Configuration Asterisk
/etc/asterisk
sip.conf extensions.conf autres fichiers de
config
On s’intéresse essentiellement par les 2 fichiers sip.conf et extensions.conf

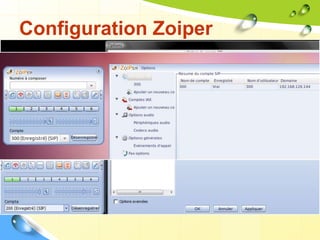

Configuration Zoiper

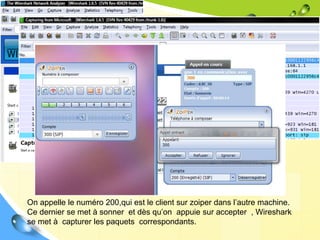

On appelle le numéro 200,qui est le client sur zoiper dans l’autre machine.

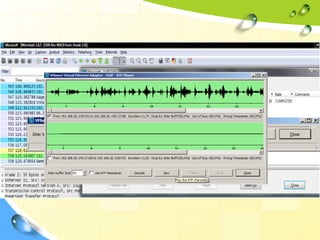

Ce dernier se met à sonner et dès qu’on appuie sur accepter , Wireshark
se met à capturer les paquets correspondants.

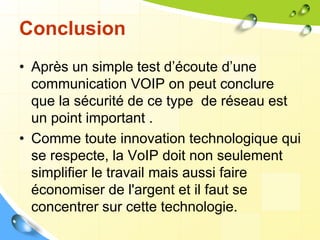

Conclusion
• Après un simple test d’écoute d’une
communication VOIP on peut conclure
que la sécurité de ce type de réseau est
un point important .
• Comme toute innovation technologique qui
se respecte, la VoIP doit non seulement
simplifier le travail mais aussi faire
économiser de l'argent et il faut se
concentrer sur cette technologie.
L/O/G/O
Thank You!
www.themegallery.com
