Présentation PFE- Implémentation de la solution Dual Homing
Ce document présente le projet de fin d'études sur l'implémentation d'une solution de dual homing pour diversifier les liens uplinks du MSAN MA5600T dans le réseau métropolitain IP de Maroc Telecom. Les résultats montrent comment cette solution peut améliorer la redondance et la fiabilité du réseau, tout en offrant des services de haute qualité. En concluant, le rapport met en évidence les bénéfices attendus et les perspectives d'avenir pour le système de télécommunications.
Présentation PFE- Implémentation de la solution Dual Homing
- 1. IMPLÉMENTATION DE LASOLUTION DUAL HOMING POUR LA DIVERSIFICATION DES LIENS UPLINKS DU MSAN MA5600T AU SEIN DU RÉSEAU METRO IP DE MAROC TELECOM M. SENNOUNI Hassane M. MOUSSAOUI Mohamed (Président) – ENSAT M. LYHYAOUI Abdelouahid – ENSAT Mme. TANANA Mariam – (Encadrante pédagogique) ENSAT M. KHABBIZA El Hassane – (Encadrant) Huawei POUR L’OBTENTION DU DIPLÔME D’INGÉNIEUR D’ÉTAT EN SYSTÈMES DE TÉLÉCOMMUNICATIONS ET RÉSEAUX Membres du jury:Soutenu par: PROJET DE FIN D’ÉTUDES
- 2. Plan PROJET DE FIND’ÉTUDES MSAN au cœur du NGN Contexte général du projet La solution Dual Homing Conclusion et perspectives Résultats du projet 2
- 3. Introduction Générale PROJET DEFIN D’ÉTUDES 3 Infrastructure réseau existante
- 4. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 4 La position mondiale de Huawei : Présentationde l’organisme Contextedu projet Planificationdu projet
- 5. Projet de find’études | 2013-2014 5 L’évolution du chiffre d’affaire de Huawei : Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Présentationde l’organisme Contextedu projet Planificationdu projet
- 6. Projet de find’études | 2013-2014 6 Le secteur d’activité de Huawei : Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Présentationde l’organisme Contextedu projet Planificationdu projet
- 7. Projet de find’études | 2013-2014 7 Huawei Maroc : Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Présentationde l’organisme Contextedu projet Planificationdu projet
- 8. Projet de find’études | 2013-2014 8 Quelques chiffres clés de Maroc Telecom*: * Source ANRT Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Présentationde l’organisme Contextedu projet Planificationdu projet
- 9. Projet de find’études | 2013-2014 9 Quelques chiffres clés de Maroc Telecom*: * Source ANRT Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Présentationde l’organisme Contextedu projet Planificationdu projet
- 10. S é cu r i s a t i o n e t f i a b i l i s a t i o n d u r é s e a u M o d e r n i s a t i o n d e s o n i n f r a s t r u t u r e Projet de fin d’études | 2013-2014 10 METRO IP MSAN MA5600T DUAL HOMING Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Présentationde l’organisme Contextedu projet Planificationdu projet
- 11. Projet de find’études | 2013-2014 11 Plannification du projet: 4 semaines 3 semaines 3 semaines 3 semaines Présentationde l’organisme Contextedu projet Planificationdu projet Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives
- 12. CT CAA CL BRAS DSLAM Backbone IP/ATM VOIX PC Splitter Modem DATA Phone Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN 12 Réseauexistant : Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014
- 13. Les opérateurs ontbesoin d‘un réseau d‘accès capable de : offrir un accès à grande capacité un accès à haut débit une haute qualité de service Capacité Data La voix Services multimédias Services nécessité d’un réseau d’accès unique à intégration de services D'où Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN 13 Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014
- 14. BRAS Backbone IP/ATM VOIX PC Splitter Modem DATA Phone MSAN TSSU2000 IPTVCouche de contrôle Couchede Transport Couche d’accès 14 Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014
- 15. Type Dimensions (Lx x H) Indoor: N63-22 600 mm x 300 mm x 2200 mm Outdoor: F01D500 1550 mm x 550 mm x 1550 mm Indoor Outdoor 15 Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Description du cabinet:
- 16. 16 Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Les cartes du MSAN MA5600T:
- 17. 17 Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Les services offerts: Services à large bande (Triple Play) • VoIP • IPTV • HIS Service à bande étroite • Pots • RNIS • FAX
- 18. VoIP VPN Vidéo VPN Internet VPN MA5600T GE 3PVC 3PVC LAN Switch BRAS 3VLAN VLAN voix VLANVidéo VLANInternet VoIP IPTV Internet VoIP IPTV Internet 18 Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Les services à large bande (Triple Play):
- 19. BRAS MSAN Backbone IP/ATM Phone PC Splitter Modem DATA 19 Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN Contexte généraldu projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Exemple : service xDSL: xDSL symétrie Débit Max ADSL Asymétrique Downstream: 8196 kbps Upstream: 896 kbps ADSL2+ Asymétrique Downstream: 25 Mbps Upstream: 3 Mbps G.SHDSL symétrique 2.3 Mbps VDSL symétrique / Asymétrique Downstream: 52 Mbps (asymétrique) Upstream: 12 Mbps (symétrique)
- 20. 20 Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Les services à bande étroite (POTS) : MA5600T H.248 Réseau IP Softswitch E1 TMG MA5600T H.248 H.248 Flux media Signalisation
- 21. 21 Réseau existant DescriptionduMSAN MA5600T Miseenservicedu MSAN Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Les services à bande étroite (RNIS) :
- 22. 22 Réseau existant DescriptionduMSAN MA5600T Miseenservice duMSAN Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Exemple 1 : services xDSL Création d’un VLAN + port Uplink Création d’une template xDSL Création d’un service port Ajout d’une table de trafic
- 23. 23 Réseau existant DescriptionduMSAN MA5600T Miseenservice duMSAN Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Exemple 2 : services IPTV Création d’un VLAN + port Uplink Configuratio d’IGMP Ajout des programmes Création d’un service port Déclaration des IGMP users
- 24. iManager U2000 Topology Management constructionet gestion de la topologie de l’ensemble du réseau Fault Management Configuration Management Performance Management Security Management la surveillance de l’état de fonctionnement en temps réel (Alarmes) configuration de services et maintenance des équipements (telnet) données temps réel concernant les performances du system La gestion des utilisateurs, enregistrement en temps réel des opérations sensibles 24 Réseau existant DescriptionduMSAN MA5600T Miseenservice duMSAN Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014
- 25. Réseau d’accès BRAS BRAS RDB(IAM) iManagerU2000 Réseau IP SNMP SNMP/COBRA/TL1 Client à distance Inband management Outband management 25 Réseau existant DescriptionduMSAN MA5600T Miseenservice duMSAN Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Architecture d’U2000 :
- 26. 26 Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives Projet de fin d’études | 2013-2014 Backbone IP/MPLS IS-IS Boucle METRO IP DSLAM IP MSAN BRAS BRAS Softswitch TSS U2000 Platform IPTV 10GE 1GE Access Metro IP IP/MPLS core Services CX600 ME60 X8 Dual homing Single homing
- 27. 10 S C U 17 18 X S L 1615141312119 S C U 8 X S L 2 X S L 765430 1 X S L X S L X S L X S L X S L X S L X S L X S L X S L X S L X S L X S L X S L FAN 19 ■ ■ ■ ■ ■ ■ ■ ■ GE1024M CX600 Si on utilise 8 cartes de service Broadband, et 8 cartes des services Narrowband, et on suppose aussi que chaque abonné a 4M comme débit on aura : 8*64*4M=2048M //chaque carte supporte 64 abonnés 8*64*64k ≈ 32M De plus on a 100 chaines programmées dans le MSAN avec un débit minimum de 4M pour chacune, ce qui en résulte une bande passante supplémentaire occupée de 100*4M=400M On suppose que 1/3 des abonnés sont en ligne au même temps , le trafic du lien UPLINK GE vers le routeur d’accès au METRO IP IAM, est : 2080M/3 ≈ 693M+400M=1093M Étudedel’existantLasolutionDualHoming Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 27 Projet de fin d’études | 2013-2014 Analyse du Trafic du MSAN (1GE): Trafic total ≈2080M Traffic 1093M Congestion du réseau
- 28. 10 S C U 17 18 X S L 1615141312119 S C U 8 X S L 2 X S L 765430 1 X S L X S L X S L X S L X S L X S L X S L X S L X S L X S L X S L X S L X S L FAN 19 ■ ■ ■ ■ ■ ■ ■ ■ 2GE2048M CX600 Étudedel’existantLasolutionDualHoming Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 28 Projet de fin d’études | 2013-2014 Si on utilise 8 cartes de service Broadband, et 8 cartes des services Narrowband, et on suppose aussi que chaque abonné a 4M comme débit on aura : 2*8*64*4M=4096M //chaque carte supporte 64 abonnés 2*8*64*64k ≈ 64M De plus on a 100 chaines programmées dans le MSAN avec un débit minimum de 4M pour chacune, ce qui en résulte une bande passante supplémentaire occupée de 100*4M=400M On suppose que 1/3 des abonnés sont en ligne au même temps , le trafic de 2 liens UPLINK GE vers le routeur d’accès au METRO IP IAM, est : 4160M/3 ≈ 1386M+400M=1786M Traffic 1786M Trafic total ≈2080M Analyse du Trafic du MSAN (2GE):
- 29. Boucle METRO IP 10GE 1GE LACP Lesétats de LACP Passif Actif On Étudedel’existantLasolutionDualHoming Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 29 Projet de fin d’études | 2013-2014 Isolation des abonnés Ancienne solution (Single Homing) :
- 30. Étudedel’existantLasolutionDualHoming Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 30 Projet de fin d’études | 2013-2014 Principe de base : Boucle METRO IP 10GE 1GE Master Backup VRRP
- 31. Étudedel’existantLasolutionDualHoming Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 31 Projet de fin d’études | 2013-2014 Architecture physique de la solution: CX600-X8 CX600-X16
- 32. Étudedel’existantLasolutionDualHoming Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 32 Projet de fin d’études | 2013-2014 Architecture physique de la solution: Installation du routeur CX600-X8
- 33. Étudedel’existantLasolutionDualHoming Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 33 Projet de fin d’études | 2013-2014 Architecture logique de la solution: VRRP • Assurer la redondance BFD • Accélérer la détection des erreurs IS-IS • Assurer le routage interne Boucle METRO IP 10GE 1GE Master Backup
- 34. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 34 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Les outils utilisés:
- 35. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 35 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario VRRP Master Backup le Master utilise l’adresse IP 102.0.0.2 et le Backup utilise 102.0.0.3, l’adresse IP virtuelle est 102.0.0.1
- 36. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 36 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Les captures d’écrans (Statut des routeurs):
- 37. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 37 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Les captures d’écrans (Wireshark): Le temps de basculement est égal à 3.6 s
- 38. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 38 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Problèmes: Assurer le partage de charge Optimiser le temps de basculement
- 39. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 39 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Solutions: Implémenter le protocole BFD Créer deuxVRIDs différents
- 40. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 40 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Implémentation du protocole BFD:
- 41. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 41 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Captures d’écran de wireshark (BFD) : Le temps de basculement ≈ 300ms Dernière négociation entre M & B
- 42. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 42 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Backbone IP/MPLS VRID1 VRID2 VRID1 MASTER VRID2 BACKUP VRID1 BACKUP VRID2 MASTER R1R2 Passerelle R1Passerelle R2 Partage de charge :
- 43. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 43 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Implémentation de deux groupe VRIDs:
- 44. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 44 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario Captures d’écran de wireshark (2 VRIDs) :

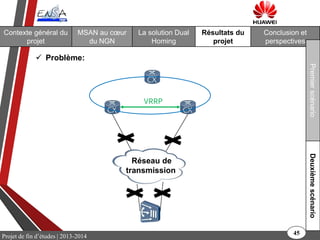

- 45. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 45 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario VRRP Réseau de transmission Problème:
- 46. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 46 Projet de fin d’études | 2013-2014 PremierscénarioDeuxièmescénario VRRP Réseau de transmission Solution: Implémentation de 3 sessions BFD
- 47. Contexte général du projet MSANau cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives 47 Projet de fin d’études | 2013-2014 ConclusionPerspectives Intégrer des équipes très expérimentées Consolider ma base de connaissances en IP Travailler sur projet de grande valeur Travailer en autonomie Apprendre à respecter le planning prévisionnel du projet Affronter les difficultés techniques de la mise en service du MSAN Apport personnels :
- 48. 48 Projet de find’études | 2013-2014 ConclusionPerspectives Aider aux diagnostics des MSANs via U2000 Participer à la mise en service du site Oudaya à Rabat Optimiser la solution de Dual Homing Aider à la réalisation du guide de configuration du MSAN Apport pour l’entreprise : Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives
- 49. 49 Projet de find’études | 2013-2014 ConclusionPerspectives Mise en œuvre de la solution GPON supporté par les MSANs Migration totale vers le NGN Déploiement du MSAN dans toutes les regions du MAROC Contexte général du projet MSAN au cœur du NGN La solution Dual Homing Résultats du projet Conclusion et perspectives
- 50. Merci de votreattention
- 51. IMPLÉMENTATION DE LASOLUTION DUAL HOMING POUR LA DIVERSIFICATION DES LIENS UPLINKS DU MSAN MA5600T AU SEIN DU RÉSEAU METRO IP DE MAROC TELECOM M. SENNOUNI Hassane M. MOUSSAOUI Mohamed (Président) – ENSAT M. LYHYAOUI Abdelouahid – ENSAT Mme. TANANA Mariam – (Encadrante pédagogique) ENSAT M. KHABBIZA El Hassane – (Encadrant) Huawei POUR L’OBTENTION DU DIPLÔME D’INGÉNIEUR D’ÉTAT EN SYSTÈMES DE TÉLÉCOMMUNICATIONS ET RÉSEAUX Membres du jury:Soutenu par: PROJET DE FIN D’ÉTUDES
