Accès Internet :
Les solutions
techniques
comparées
Association Femmes & TIC
contact@femmes-tic.org.tn

                            www.femmes-tic.org.tn

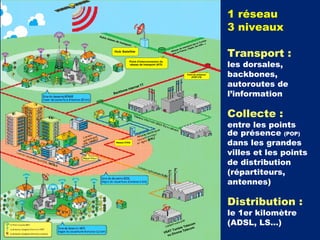

1 réseau
                                                                                                     3 niveaux
Autr
    e rés
         eau                                                                                    ie
             de t                                                                          unis
                  rans                                                                la T       )
                       po   rt                                                     (de USA…
                                                                               ort
                                                                          nsp lie, les



                                                                                                     Transport :
                                                                         a
                                                                    de tr e, l’Ita
                                                                eau      c
            Hub Satellite                                   Rés la Fran
                                                             vers




                                                                                                     les dorsales,
                            Point d'interconnexion de
                            réseau de transport (ATI)


                                                                            Point de présence
                                                                                (POP) FSI
                                                                                                     backbones,
                      Inte
                          rnet
                               TT                                                                    autoroutes de
                                                                                                     l’information
               kb one
            Bac




                                                                                                     Collecte :
                                                                                                     entre les points
                                                                                                     de présence (POP)
              Réseau STEG
                                                                                                     dans les grandes
                                                                                                     villes et les points
                                                                                                     de distribution
                                                                                                     (répartiteurs,
                                                                                                     antennes)

                                                                                                     Distribution :
                                                                                                     le 1er kilomètre
                                                                 ie T
                                                                      elec
                                                                          om                         (ADSL, LS…)

                                                           TTunis Telecom
                                                        VSA Divona
                                                          ou
Premier kilomètre :   La situation en Tunisie

Juin 2006 en Tunisie

   157 125 accès Internet

dont XXX XXX accès Haut Débit

dont 29 289 accès ADSL Light Pro
       XXX XXX accès LS Internet
           XXX FR et 800 accès VSAT
Premier kilomètre :   La technique

Comment lire 1Mb ?

 Mb/s = mégabit par seconde
1Mb/s = 1024Kb/s = 128 Ko/s
Transmettre un document de 1 Mo
ou 1 mégaoctet ou 1024 Ko - à 1 Mb/s
prend théoriquement 8 secondes mais la
pratique donne le plus souvent des
performances cinq à dix fois inférieures.

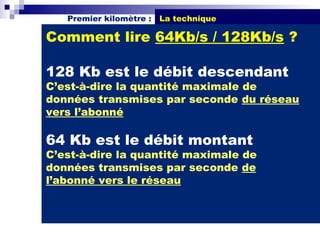

Premier kilomètre :   La technique

Comment lire 64Kb/s / 128Kb/s ?

128 Kb est le débit descendant
C’est-à-dire la quantité maximale de
données transmises par seconde du réseau
vers l’abonné

64 Kb est le débit montant
C’est-à-dire la quantité maximale de
données transmises par seconde de
l’abonné vers le réseau
Premier kilomètre :   La technique

Comment lire 64Kb/s / 128Kb/s ?
On parle de technologie « asymétrique »

           Réseau
         128 Kb



                           64 Kb

           Abonné
Premier kilomètre :   Les solutions techniques

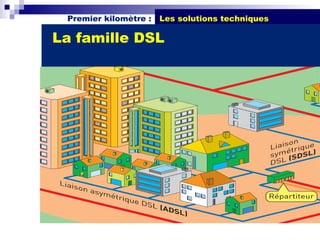

La famille DSL
Premier kilomètre :   Les solutions techniques

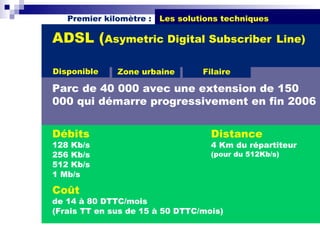

ADSL (Asymetric Digital Subscriber                  Line)

Disponible    Zone urbaine        Filaire

Parc de 40 000 avec une extension de 150
000 qui démarre progressivement en fin 2006


Débits                              Distance
128 Kb/s                            4 Km du répartiteur
256 Kb/s                            (pour du 512Kb/s)
512 Kb/s
1 Mb/s

Coût
de 14 à 80 DTTC/mois
(Frais TT en sus de 15 à 50 DTTC/mois)

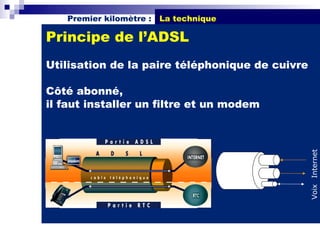

Premier kilomètre :   La technique

Principe de l’ADSL
Utilisation de la paire téléphonique de cuivre

Côté abonné,
il faut installer un filtre et un modem




                                                 Voix Internet
Premier kilomètre :   Les solutions techniques

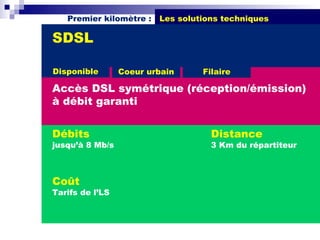

SDSL

Disponible       Coeur urbain     Filaire

Accès DSL symétrique (réception/émission)
à débit garanti


Débits                              Distance
jusqu’à 8 Mb/s                      3 Km du répartiteur



Coût
Tarifs de l’LS

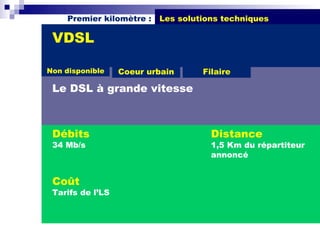

Premier kilomètre :   Les solutions techniques

 VDSL

Non disponible    Coeur urbain      Filaire

 Le DSL à grande vitesse



 Débits                               Distance
 34 Mb/s                              1,5 Km du répartiteur
                                      annoncé


 Coût
 Tarifs de l’LS
Premier kilomètre :   Les solutions techniques

La Liaison Spécialisée (LS)

Disponible     En tout lieu       Filaire

La ligne haut débit symétrique sur mesure
sur le filaire téléphonique ou la fibre
optique pour les très haut débits
Débits                              Distance
de 64 Kb/s à 2 Mb/s                 disponible sur tout
16 Mb/s et 34 Mb/s                  le territoire
                                    16 et 34 suite étude

Coût
2 Mb/s pour 1275 DTTC/mois 3000 €/ mois en France

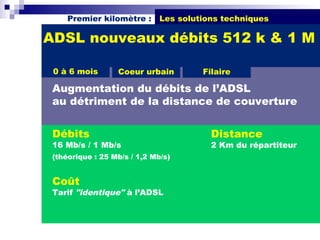

Premier kilomètre :      Les solutions techniques

ADSL nouveaux débits 512 k & 1 M

 0 à 6 mois       Coeur urbain         Filaire

 Augmentation du débits de l’ADSL
 au détriment de la distance de couverture


 Débits                                  Distance
 16 Mb/s / 1 Mb/s                        2 Km du répartiteur
 (théorique : 25 Mb/s / 1,2 Mb/s)


 Coût
 Tarif "identique" à l’ADSL
Premier kilomètre :   Les solutions techniques

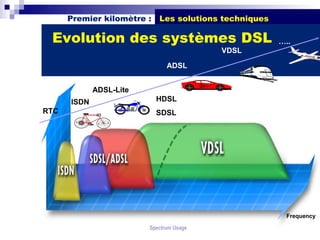

 Evolution des systèmes DSL                            …..
                                          VDSL

                               ADSL


             ADSL-Lite
      ISDN                  HDSL
RTC                         SDSL




                                                         Frequency

                         Spectrum Usage
Premier kilomètre :   Les solutions techniques

 Quel débit pour quelle application ?

              VoD
   TV Numérique
   Tele-medecine
       Télétravail
       E-Learning
VideoConference
Audio-on-demand
       Voix sur IP
             Jeux
          E-Achat
        E-Journal
        E-banque


                     10             100   128 K     512 K
                                                            1000        10000
                                                                   2M

                                 Kilobits/seconde
Premier kilomètre :   Les solutions techniques

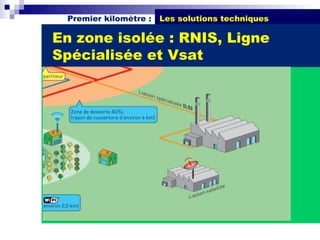

En zone isolée : RNIS, Ligne
Spécialisée et Vsat
Premier kilomètre :   Les solutions techniques

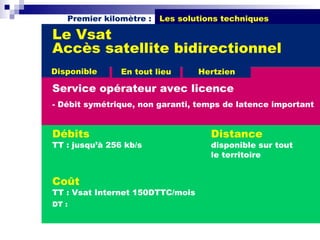

Le Vsat
Accès satellite bidirectionnel
Disponible      En tout lieu      Hertzien

Service opérateur avec licence
- Débit symétrique, non garanti, temps de latence important


Débits                              Distance
TT : jusqu’à 256 kb/s               disponible sur tout
                                    le territoire


Coût
TT : Vsat Internet 150DTTC/mois
DT :
Premier kilomètre :   Les solutions techniques

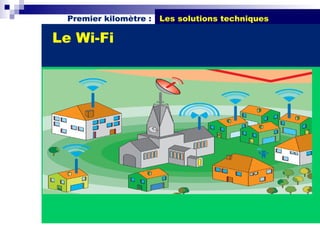

Le Wi-Fi

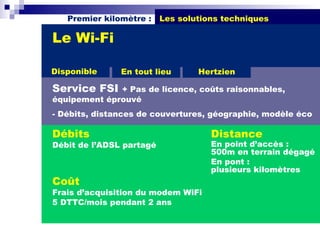

Premier kilomètre :    Les solutions techniques

Le Wi-Fi

Disponible     En tout lieu       Hertzien

Service FSI   + Pas de licence, coûts raisonnables,
équipement éprouvé
- Débits, distances de couvertures, géographie, modèle éco

Débits                               Distance
Débit de l’ADSL partagé              En point d’accès :
                                     500m en terrain dégagé
                                     En pont :
                                     plusieurs kilomètres
Coût
Frais d’acquisition du modem WiFi
5 DTTC/mois pendant 2 ans

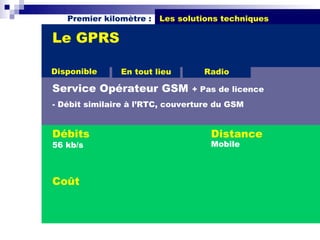

Premier kilomètre :   Les solutions techniques

Le GPRS

Disponible     En tout lieu       Radio

Service Opérateur GSM           + Pas de licence
- Débit similaire à l’RTC, couverture du GSM


Débits                              Distance
56 kb/s                             Mobile



Coût

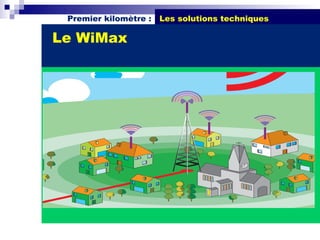

Premier kilomètre :   Les solutions techniques

Le WiMax
Premier kilomètre :   Les solutions techniques

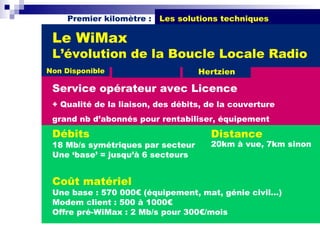

 Le WiMax
 L’évolution de la Boucle Locale Radio
Non Disponible                     Hertzien

 Service opérateur avec Licence
 + Qualité de la liaison, des débits, de la couverture
 grand nb d’abonnés pour rentabiliser, équipement
 Débits                               Distance
 18 Mb/s symétriques par secteur      20km à vue, 7km sinon
 Une ‘base’ = jusqu’à 6 secteurs


 Coût matériel
 Une base : 570 000€ (équipement, mat, génie civil…)
 Modem client : 500 à 1000€
 Offre pré-WiMax : 2 Mb/s pour 300€/mois

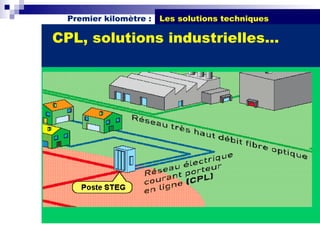

Premier kilomètre :   Les solutions techniques

CPL, solutions industrielles…

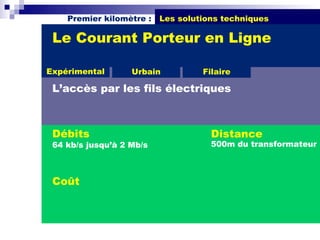

Premier kilomètre :   Les solutions techniques

 Le Courant Porteur en Ligne

Expérimental       Urbain          Filaire

 L’accès par les fils électriques



 Débits                              Distance
 64 kb/s jusqu’à 2 Mb/s              500m du transformateur



 Coût
