conférence sur asterisk Présenté par: Gabriel Laurent Diouf Mamadou Diouf Kamleu Emeric Mame Siny Cisse 1 19/09/2011

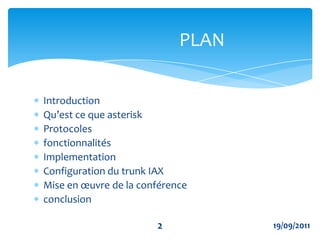

Introduction Qu’est ce que asterisk Protocoles fonctionnalités Implementation Configuration du trunk IAX Mise en œuvre de la conférence conclusion                           PLAN 2 19/09/2011
La téléphonie sur IP ( ToIP ) est un mode de téléphonie utilisant le protocole de télécommunications créé pour Internet (Internet Protocol). La voix est numérisée puis acheminée sous forme de paquets comme n'importe quelles autres données. Pourquoi migrer vers une solution de téléphonie IP ? L'augmentation des débits Internet et les économies réalisées sur la facture télécom suscitent l'engouement des entreprises. Sécurité, infrastructure ou coût réel sont des paramètres à prendre en compte avant de bouger.                  Introduction 3 19/09/2011
[object Object]
Une version commerciale et propriétaire
Asterisk implémente les protocoles H.320, H.323, SIP, ainsi qu'un protocole propriétaire nommé 'IAX' (InterAsterisk eXchange)
Plateforme  logicielle de téléphonie sur IP qui s'installe sur un simple PC tournant sous Linux pour en faire un autocommutateur de téléphonie IP (IPBX).         Qu’est ce que asterisk 4 19/09/2011

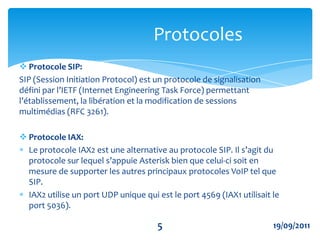

[object Object],SIP (Session Initiation Protocol) est un protocole de signalisation défini par l’IETF (Internet Engineering Task Force) permettant l’établissement, la libération et la modification de sessions multimédias (RFC 3261).  ,[object Object],Le protocole IAX2 est une alternative au protocole SIP. Il s’agit du protocole sur lequel s’appuie Asterisk bien que celui-ci soit en mesure de supporter les autres principaux protocoles VoIP tel que SIP. IAX2 utilise un port UDP unique qui est le port 4569 (IAX1 utilisait le port 5036).                   Protocoles 5 19/09/2011

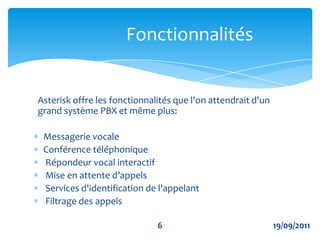

Asterisk offre les fonctionnalités que l'on attendrait d'un grand système PBX et même plus: Messagerie vocale Conférence téléphonique Répondeur vocal interactif Mise en attente d’appels Services d'identification de l'appelant  Filtrage des appels               Fonctionnalités 6 19/09/2011

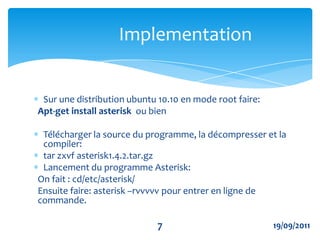

Sur une distribution ubuntu 10.10 en mode root faire: Apt-get install asterisk  ou bien Télécharger la source du programme, la décompresser et la compiler: tar zxvf asterisk1.4.2.tar.gz Lancement du programme Asterisk: On fait : cd/etc/asterisk/ Ensuite faire: asterisk –rvvvvv pour entrer en ligne de commande.             Implementation 7 19/09/2011
IAX trunking permet à plusieurs flots de données vocales de partager un seul "trunk" avec un autre serveur, réduisant ainsi les congestions induites par le trafic IP. Exemple de configuration de trunk Configuration du trunk IAX 8 19/09/2011

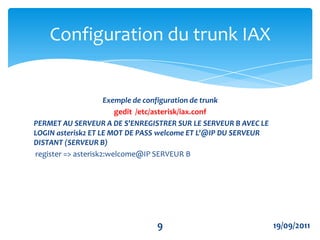

Exemple de configuration de trunk gedit  /etc/asterisk/iax.conf PERMET AU SERVEUR A DE S'ENREGISTRER SUR LE SERVEUR B AVEC LE LOGIN asterisk2 ET LE MOT DE PASS welcome ET L'@IP DU SERVEUR DISTANT (SERVEUR B)  register=> asterisk2:welcome@IP SERVEUR B Configuration du trunk IAX 9 19/09/2011

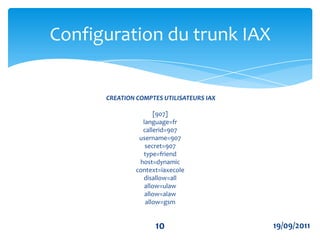

 CREATION COMPTES UTILISATEURS IAX   [907] language=fr callerid=907 username=907 secret=907 type=friend host=dynamic context=iaxecole disallow=all allow=ulaw allow=alaw allow=gsm Configuration du trunk IAX 10 19/09/2011

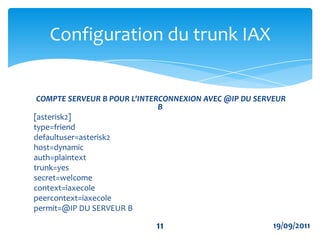

 COMPTE SERVEUR B POUR L'INTERCONNEXION AVEC @IP DU SERVEUR B [asterisk2] type=friend defaultuser=asterisk2 host=dynamic auth=plaintext trunk=yes secret=welcome context=iaxecole peercontext=iaxecole permit=@IP DU SERVEUR B Configuration du trunk IAX 11 19/09/2011

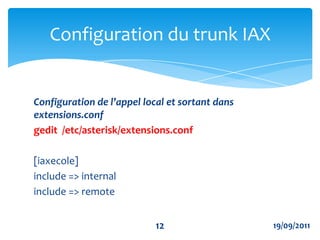

Configuration de l’appel local et sortant dans extensions.conf gedit/etc/asterisk/extensions.conf [iaxecole] include => internal include => remote Configuration du trunk IAX 12 19/09/2011

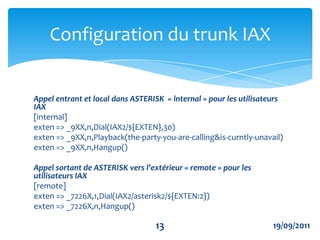

Appel entrant et local dans ASTERISK  « internal » pour les utilisateurs IAX [internal]  exten => _9XX,n,Dial(IAX2/${EXTEN},30) exten => _9XX,n,Playback(the-party-you-are-calling&is-curntly-unavail) exten => _9XX,n,Hangup()  Appel sortant de ASTERISK vers l’extérieur « remote » pour les utilisateurs IAX [remote]  exten => _7226X,1,Dial(IAX2/asterisk2/${EXTEN:2}) exten => _7226X,n,Hangup() Configuration du trunk IAX 13 19/09/2011

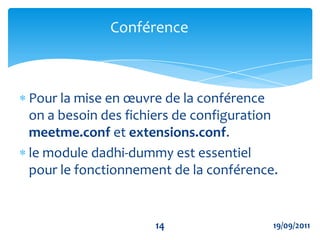

Conférence  Pour la mise en œuvre de la conférence on a besoin des fichiers de configuration meetme.conf et extensions.conf. le module dadhi-dummyest essentiel pour le fonctionnement de la conférence. 14 19/09/2011

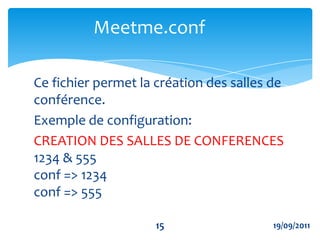

Meetme.conf Ce fichier permet la création des salles de conférence. Exemple de configuration: CREATION DES SALLES DE CONFERENCES 1234 & 555conf => 1234 conf => 555  15 19/09/2011

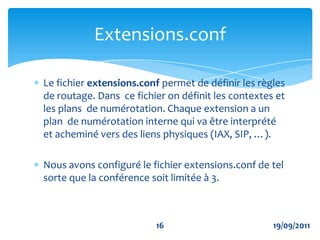

Le fichier extensions.conf permet de définir les règles de routage. Dans  ce fichier on définit les contextes et les plans  de numérotation. Chaque extension a un plan  de numérotation interne qui va être interprété et acheminé vers des liens physiques (IAX, SIP, …). Nous avons configuré le fichier extensions.conf de tel sorte que la conférence soit limitée à 3. 19/09/2011 16 Extensions.conf

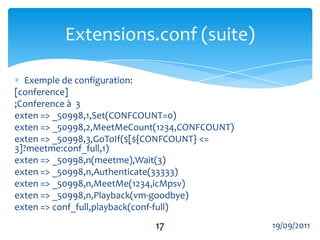

Exemple de configuration: [conference] ;Conference à  3 exten => _50998,1,Set(CONFCOUNT=0) exten => _50998,2,MeetMeCount(1234,CONFCOUNT) exten => _50998,3,GoToIf($[${CONFCOUNT} <= 3]?meetme:conf_full,1) exten => _50998,n(meetme),Wait(3) exten => _50998,n,Authenticate(33333)  exten => _50998,n,MeetMe(1234,icMpsv) exten => _50998,n,Playback(vm-goodbye) exten => conf_full,playback(conf-full) 19/09/2011 17 Extensions.conf (suite)
A la fin de ces configuration le service conférence est opérationnel, pour entrer dans la salle de conférence 1234 il faut composer 50998 puis on te demande de t’authentifier et donne le nombre de participant actuellement présent. Puisqu’on a limité la conférence par 3 si un quatrième tente de se connecter l’accès lui sera refusée. 19/09/2011 18 Remarque
