Le document traite de la protection des équipements de l'École supérieure multinationale des télécommunications de Dakar contre les surtensions causées par la foudre, étant donné le risque élevé dans la zone. Il spécifie les dispositifs nécessaires pour assurer cette protection, y compris des paratonnerres, des parafoudres et divers équipements de mise à terre. Un inventaire détaillé des équipements nécessaires ainsi que des schémas d'installation sont fournis pour répondre à ces besoins.

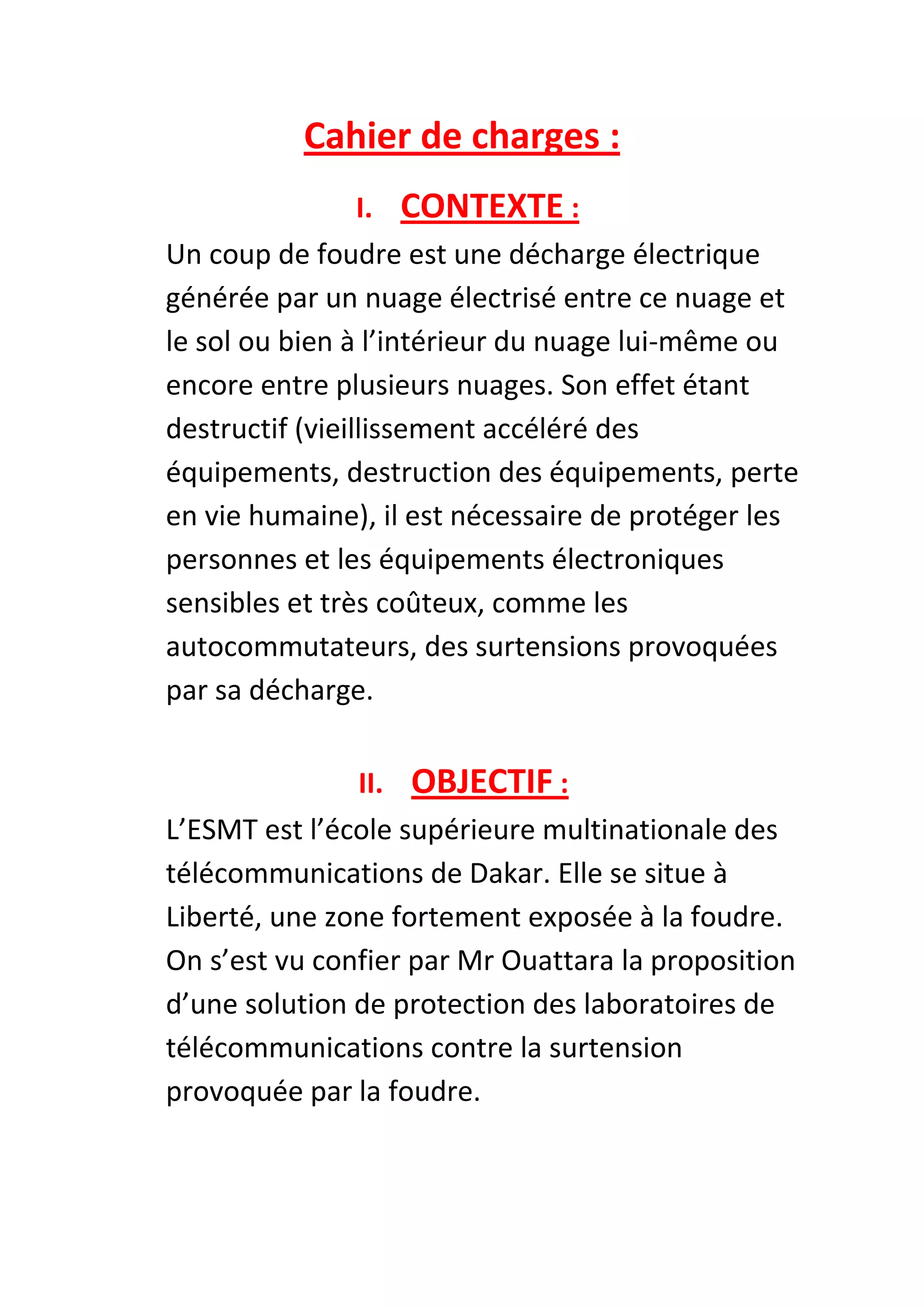

1. Cahier de charges :
I. CONTEXTE :
Un coup de foudre est une décharge électrique
générée par un nuage électrisé entre ce nuage et
le sol ou bien à l’intérieur du nuage lui-même ou
encore entre plusieurs nuages. Son effet étant
destructif (vieillissement accéléré des
équipements, destruction des équipements, perte
en vie humaine), il est nécessaire de protéger les
personnes et les équipements électroniques
sensibles et très coûteux, comme les
autocommutateurs, des surtensions provoquées
par sa décharge.
II. OBJECTIF :
L’ESMT est l’école supérieure multinationale des
télécommunications de Dakar. Elle se situe à
Liberté, une zone fortement exposée à la foudre.
On s’est vu confier par Mr Ouattara la proposition
d’une solution de protection des laboratoires de
télécommunications contre la surtension
provoquée par la foudre.

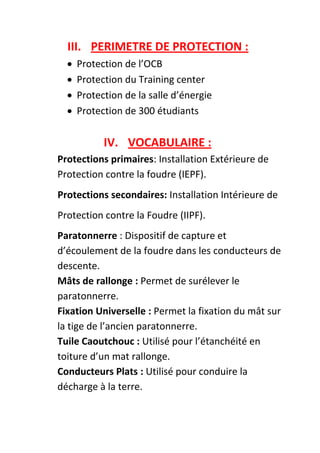

2. III. PERIMETRE DE PROTECTION :
 Protection de l’OCB
 Protection du Training center
 Protection de la salle d’énergie
 Protection de 300 étudiants
IV. VOCABULAIRE :
Protections primaires: Installation Extérieure de
Protection contre la foudre (IEPF).
Protections secondaires: Installation Intérieure de
Protection contre la Foudre (IIPF).
Paratonnerre : Dispositif de capture et
d’écoulement de la foudre dans les conducteurs de
descente.
Mâts de rallonge : Permet de surélever le
paratonnerre.
Fixation Universelle : Permet la fixation du mât sur
la tige de l’ancien paratonnerre.
Tuile Caoutchouc : Utilisé pour l’étanchéité en
toiture d’un mat rallonge.
Conducteurs Plats : Utilisé pour conduire la
décharge à la terre.

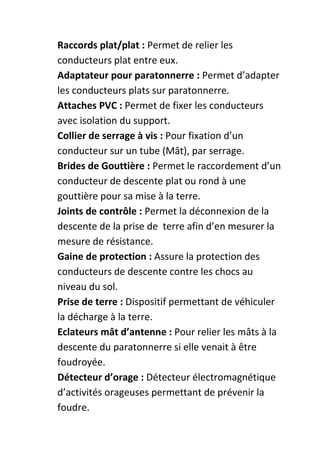

3. Raccords plat/plat : Permet de relier les
conducteurs plat entre eux.
Adaptateur pour paratonnerre : Permet d’adapter
les conducteurs plats sur paratonnerre.
Attaches PVC : Permet de fixer les conducteurs
avec isolation du support.
Collier de serrage à vis : Pour fixation d’un
conducteur sur un tube (Mât), par serrage.
Brides de Gouttière : Permet le raccordement d’un
conducteur de descente plat ou rond à une
gouttière pour sa mise à la terre.
Joints de contrôle : Permet la déconnexion de la
descente de la prise de terre afin d’en mesurer la
mesure de résistance.
Gaine de protection : Assure la protection des
conducteurs de descente contre les chocs au
niveau du sol.
Prise de terre : Dispositif permettant de véhiculer
la décharge à la terre.
Eclateurs mât d’antenne : Pour relier les mâts à la
descente du paratonnerre si elle venait à être
foudroyée.
Détecteur d’orage : Détecteur électromagnétique
d’activités orageuses permettant de prévenir la
foudre.

4. Parafoudre : Il assure la protection des systèmes
électriques contre les surtensions pouvant
apparaître sur le circuit d’alimentation (Effet de
foudre ou Parasites Industriels).

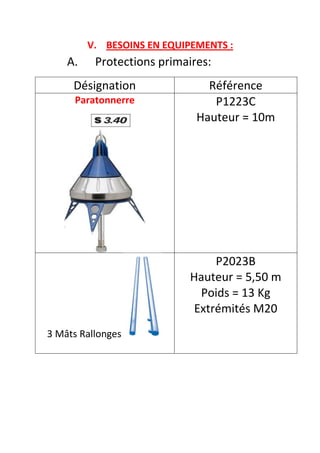

5. V. BESOINS EN EQUIPEMENTS :
A. Protections primaires:
Désignation Référence
Paratonnerre P1223C
Hauteur = 10m
P2023B
Hauteur = 5,50 m
Poids = 13 Kg
Extrémités M20
3 Mâts Rallonges

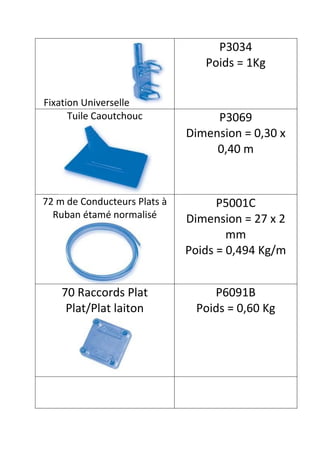

6. P3034
Poids = 1Kg
Fixation Universelle
Tuile Caoutchouc P3069
Dimension = 0,30 x
0,40 m
72 m de Conducteurs Plats à P5001C
Ruban étamé normalisé Dimension = 27 x 2
mm
Poids = 0,494 Kg/m
70 Raccords Plat P6091B
Plat/Plat laiton Poids = 0,60 Kg

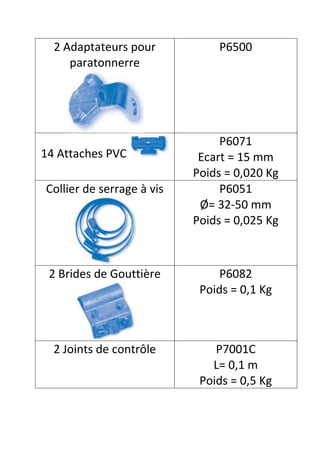

7. 2 Adaptateurs pour P6500
paratonnerre
P6071
14 Attaches PVC Ecart = 15 mm
Poids = 0,020 Kg
Collier de serrage à vis P6051
Ø= 32-50 mm
Poids = 0,025 Kg
2 Brides de Gouttière P6082
Poids = 0,1 Kg
2 Joints de contrôle P7001C
L= 0,1 m
Poids = 0,5 Kg

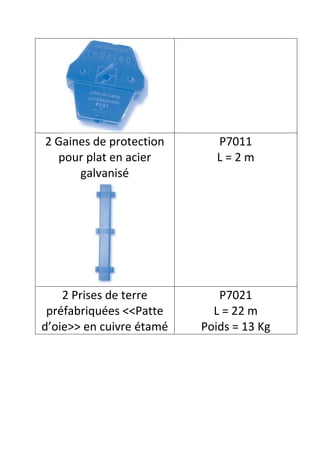

8. 2 Gaines de protection P7011
pour plat en acier L=2m
galvanisé
2 Prises de terre P7021
préfabriquées <<Patte L = 22 m
d’oie>> en cuivre étamé Poids = 13 Kg

9. Eclateurs mât d’antenne P8760
Poids = 0,2 Kg
Détecteur d’orage : P90040
StorMonitor

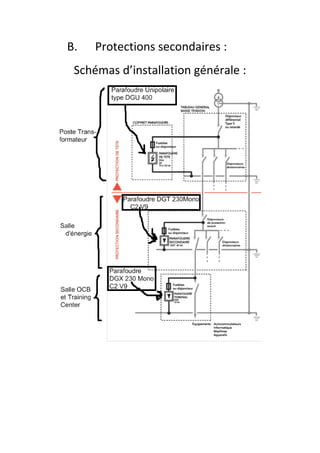

10. B. Protections secondaires :
Schémas d’installation générale :

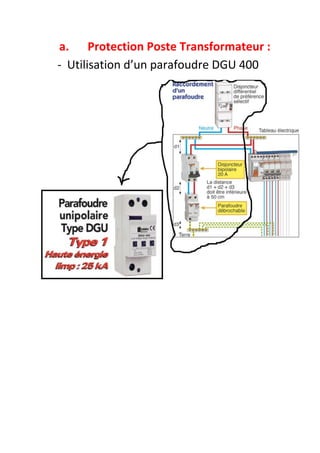

11. a. Protection Poste Transformateur :

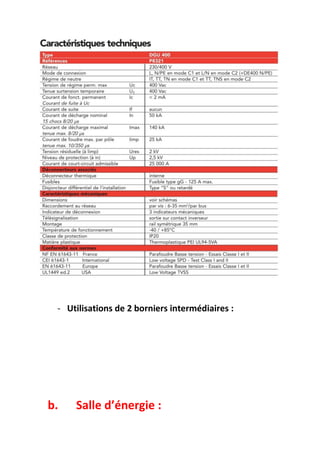

- Utilisation d’un parafoudre DGU 400

12. - Utilisations de 2 borniers intermédiaires :
b. Salle d’énergie :

13. - Utilisation d’un parafoudre DGT 230Mono C2 V9

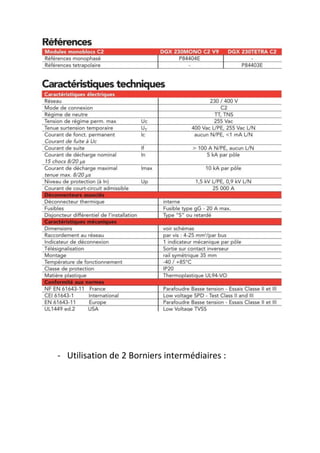

14. - Et Utilisation de 2 Borniers intermédiaires :

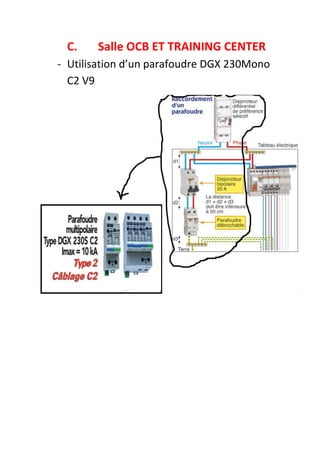

15. C. Salle OCB ET TRAINING CENTER
- Utilisation d’un parafoudre DGX 230Mono
C2 V9

16. - Utilisation de 2 Borniers intermédiaires :

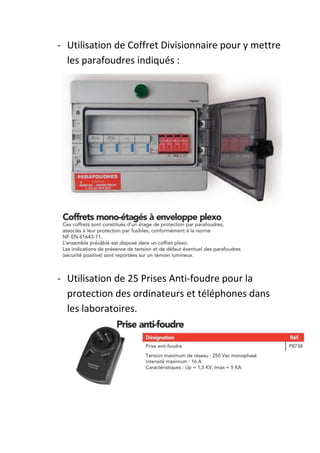

17. - Utilisation de Coffret Divisionnaire pour y mettre
les parafoudres indiqués :
- Utilisation de 25 Prises Anti-foudre pour la
protection des ordinateurs et téléphones dans
les laboratoires.
