X. ANNEXES
ANNEXE - 1 : Traces de toute la procédure d’auto provisioning

Figure X-1 : Le téléphone au démarrage va émettre une requête cdp pour connaître les
équipements cisco voisins.

Figure X-2 : Comme décrit dans le scénario de fonctionnement, le téléphone va chercher une
adresse ip auprès de notre serveur dhcp. Le serveur lui attribue l’adresse 192.168.1.5. Les
échanges dhcp sont coloriés en bleu.

Figure X-3 : Le téléphone récupère ensuite son fichier de configuration sur le serveur tftp
(SEP18EF639E60F4.cnf.xml).

Figure 4 : Le téléphone se met à jour en téléchargeant le nouveau firmware (P00308010200.sb2).
Les messages ont été tronqués car ils sont trop longs.

Promotion : 2009 – 2011
a


Figure X-5 : Ces messages indiquent l’enregistrement du téléphone sur le serveur asterisk. Ensuite
asterisk envoi les paramètres du téléphone configurés dans sscp.conf comme le paramétrage des
touches, des boutons, l’heure à afficher, le nom de téléphone à afficher, etc…

Promotion : 2009 – 2011
b

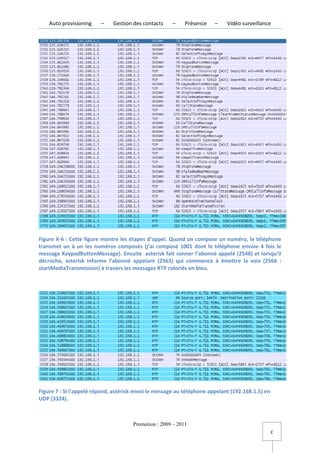

Figure X-6 : Cette figure montre les étapes d’appel. Quand on compose un numéro, le téléphone
transmet un à un les numéros composés (j’ai composé 1001 dont le téléphone envoie 4 fois le
message KeypadButtonMessage). Ensuite asterisk fait sonner l’abonné appelé (2548) et lorsqu’il
décroche, asterisk informe l’abonné appelant (2563) qui commence à émettre la voix (2566 :
startMediaTransmission) à travers les messages RTP coloriés en bleu.

Figure 7 : Si l’appelé répond, astérisk envoi le message au téléphone appelant (192.168.1.5) en
UDP (3324).

Promotion : 2009 – 2011
c

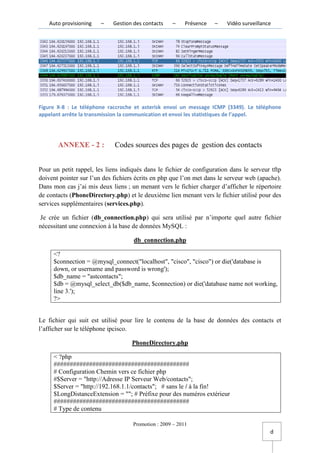

Figure X-8 : Le téléphone raccroche et asterisk envoi un message ICMP (3349). Le téléphone
appelant arrête la transmission la communication et envoi les statistiques de l’appel.

ANNEXE - 2 : Codes sources des pages de gestion des contacts

Pour un petit rappel, les liens indiqués dans le fichier de configuration dans le serveur tftp
doivent pointer sur l’un des fichiers écrits en php que l’on met dans le serveur web (apache).
Dans mon cas j’ai mis deux liens ; un menant vers le fichier charger d’afficher le répertoire
de contacts (PhoneDirectory.php) et le deuxième lien menant vers le fichier utilisé pour des
services supplémentaires (services.php).

Je crée un fichier (db_connection.php) qui sera utilisé par n’importe quel autre fichier
nécessitant une connexion à la base de données MySQL :

db_connection.php

<?
$connection = @mysql_connect("localhost", "cisco", "cisco") or die('database is
down, or username and password is wrong');
$db_name = "astcontacts";
$db = @mysql_select_db($db_name, $connection) or die('database name not working,
line 3.');
?>

Le fichier qui suit est utilisé pour lire le contenu de la base de données des contacts et
l’afficher sur le téléphone ipcisco.

PhoneDirectory.php

< ?php
##########################################
# Configuration Chemin vers ce fichier php
#$Server = "http://Adresse IP Serveur Web/contacts";
$Server = "http://192.168.1.1/contacts"; # sans le / à la fin!
$LongDistanceExtension = ""; # Préfixe pour des numéros extérieur
##########################################
# Type de contenu

Promotion : 2009 – 2011
d


header("Content-Type: text/xml");
# On inclut le fichier de connexion à la base de données to MySQL
require("db_connection.php");
# Comme on sait que le téléphone ne peut afficher que les 30 prémiers #contacts, les
deux lignes qui suivent sont utilisées pour à partir du quantième #contact on va
continuer à afficher (le 31e contact jusqu’à…)
$NextSet = $_GET['NextSet'];
$NextStartingRow = $NextSet*30;
# Si la variable “ID” existe alors on le récupère avec la function GET et #ensuite on
affiche les numéros de cet ID. En fait comme chaque contact à un #ID, lorsqu’on
clique sur un contact, ce fichier se recharge en envoyant juste #l’ID du contact qu’on a
sélectionné et ainsi le récupère et affiche ses #numéros. Il est combiné avec du XML.
$ID = $_GET['ID'];
if ($ID) {
$PersonDirectoryListing = "<CiscoIPPhoneDirectory>n";
$Query = "SELECT id, first_name, last_name, phone_home, phone_work,
phone_mobile, phone_other ";
$Query .= "FROM contacts WHERE id = $ID ";
$SelectPersonInfo = mysql_query($Query,$connection);
while ($row = mysql_fetch_array($SelectPersonInfo)) {
$CellPhone = ereg_replace("[ ()-]+", "", $row['phone_mobile']);
$HomePhone = ereg_replace("[ ()-]+", "", $row['phone_home']);
$WorkPhone = ereg_replace("[ ()-]+", "", $row['phone_work']);
$OtherPhone = ereg_replace("[ ()-]+", "", $row['phone_other']);
if ($row["phone_home"]) {
$PersonDirectoryListing .= "<DirectoryEntry>n";
$PersonDirectoryListing .= "<Name>Home:</Name>n";
$PersonDirectoryListing .=
"<Telephone>$HomePhone</Telephone>n";
$PersonDirectoryListing .= "</DirectoryEntry>n";
}
if ($row["phone_mobile"]) {
$PersonDirectoryListing .= "<Name>Cell:</Name>n";
"<Telephone>$LongDistanceExtension$CellPhone</Telephone>n";
}
if ($row["phone_work"]) {
$PersonDirectoryListing .= "<Name>Work:</Name>n";
"<Telephone>$LongDistanceExtension$WorkPhone</Telephone>n";
}
if ($row["phone_other"]) {
$PersonDirectoryListing .= "<Name>Other:</Name>n";
"<Telephone>$OtherPhone</Telephone>n";

Promotion : 2009 – 2011
e


}
}
$PersonDirectoryListing .= "</CiscoIPPhoneDirectory>n";
echo "$PersonDirectoryListing";
# Si la variable ID n’est pas récupérée alors on affiche juste les contacts (nom # et
prénom).
} else {

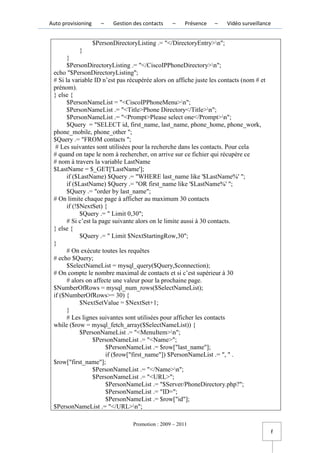

$PersonNameList = "<CiscoIPPhoneMenu>n";
$PersonNameList .= "<Title>Phone Directory</Title>n";
$PersonNameList .= "<Prompt>Please select one</Prompt>n";
phone_mobile, phone_other ";
$Query .= "FROM contacts ";
# Les suivantes sont utilisées pour la recherche dans les contacts. Pour cela
# quand on tape le nom à rechercher, on arrive sur ce fichier qui récupère ce
# nom à travers la variable LastName
$LastName = $_GET['LastName'];
if ($LastName) $Query .= "WHERE last_name like '$LastName%' ";
if ($LastName) $Query .= "OR first_name like '$LastName%' ";
$Query .= "order by last_name";
# On limite chaque page à afficher au maximum 30 contacts
if (!$NextSet) {
$Query .= " Limit 0,30";
# Si c’est la page suivante alors on le limite aussi à 30 contacts.
} else {
$Query .= " Limit $NextStartingRow,30";
}
# On exécute toutes les requêtes
# echo $Query;
$SelectNameList = mysql_query($Query,$connection);
# On compte le nombre maximal de contacts et si c’est supérieur à 30
# alors on affecte une valeur pour la prochaine page.
$NumberOfRows = mysql_num_rows($SelectNameList);
if ($NumberOfRows>= 30) {
$NextSetValue = $NextSet+1;
}
# Les lignes suivantes sont utilisées pour afficher les contacts
while ($row = mysql_fetch_array($SelectNameList)) {
$PersonNameList .= "<MenuItem>n";
$PersonNameList .= "<Name>";
$PersonNameList .= $row["last_name"];
if ($row["first_name"]) $PersonNameList .= ", " .
$row["first_name"];
$PersonNameList .= "</Name>n";
$PersonNameList .= "<URL>";
$PersonNameList .= "$Server/PhoneDirectory.php?";
$PersonNameList .= "ID=";
$PersonNameList .= $row["id"];
$PersonNameList .= "</URL>n";

Promotion : 2009 – 2011
f


$PersonNameList .= "</MenuItem>n";
}
# S’il y a une prochaine page alors on affiche un mot (Plus…) pour la
# prochaine page.
if ($NextSetValue) {
$PersonNameList .= "<Name>Plus...</Name>n";
$PersonNameList .=

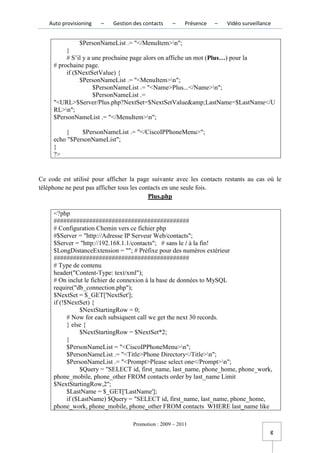

"<URL>$Server/Plus.php?NextSet=$NextSetValue&LastName=$LastName</U
RL>n";

} $PersonNameList .= "</CiscoIPPhoneMenu>";
echo "$PersonNameList";
}
?>

Ce code est utilisé pour afficher la page suivante avec les contacts restants au cas où le
téléphone ne peut pas afficher tous les contacts en une seule fois.
Plus.php

<?php
##########################################
#$Server = "http://Adresse IP Serveur Web/contacts";
$Server = "http://192.168.1.1/contacts"; # sans le / à la fin!
$LongDistanceExtension = ""; # Préfixe pour des numéros extérieur
##########################################
# Type de contenu
# On inclut le fichier de connexion à la base de données to MySQL
require("db_connection.php");
$NextSet = $_GET['NextSet'];
if (!$NextSet) {
$NextStartingRow = 0;
# Now for each subsiquent call we get the next 30 records.
} else {
$NextStartingRow = $NextSet*2;
}
$PersonNameList = "<CiscoIPPhoneMenu>n";
$PersonNameList .= "<Title>Phone Directory</Title>n";
$PersonNameList .= "<Prompt>Please select one</Prompt>n";
phone_mobile, phone_other FROM contacts order by last_name Limit
$NextStartingRow,2";
$LastName = $_GET['LastName'];
if ($LastName) $Query = "SELECT id, first_name, last_name, phone_home,
phone_work, phone_mobile, phone_other FROM contacts WHERE last_name like

Promotion : 2009 – 2011
g

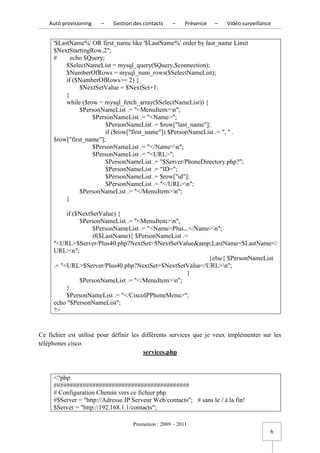

'$LastName%' OR first_name like '$LastName%' order by last_name Limit
$NextStartingRow,2";
# echo $Query;
$SelectNameList = mysql_query($Query,$connection);
$NumberOfRows = mysql_num_rows($SelectNameList);
if ($NumberOfRows>= 2) {
$NextSetValue = $NextSet+1;
}
while ($row = mysql_fetch_array($SelectNameList)) {
$PersonNameList .= "<Name>";
$PersonNameList .= $row["last_name"];
if ($row["first_name"]) $PersonNameList .= ", " .
$row["first_name"];
$PersonNameList .= "</Name>n";
$PersonNameList .= "<URL>";
$PersonNameList .= "$Server/PhoneDirectory.php?";
$PersonNameList .= "ID=";
$PersonNameList .= $row["id"];
$PersonNameList .= "</URL>n";
}

if ($NextSetValue) {
$PersonNameList .= "<Name>Plus...</Name>n";
if($LastName){ $PersonNameList .=
"<URL>$Server/Plus40.php?NextSet=$NextSetValue&LastName=$LastName</
URL>n";
}else{ $PersonNameList
.= "<URL>$Server/Plus40.php?NextSet=$NextSetValue</URL>n";
}
}
$PersonNameList .= "</CiscoIPPhoneMenu>";
echo "$PersonNameList";
?>

Ce fichier est utilisé pour définir les différents services que je veux implémenter sur les
téléphones cisco.
services.php

<?php
##########################################
#$Server = "http://Adresse IP Serveur Web/contacts"; # sans le / à la fin!
$Server = "http://192.168.1.1/contacts";

Promotion : 2009 – 2011
h


##########################################
#
# Type de contenu : xml

$menu = "<CiscoIPPhoneMenu>n";
$menu .= "<Title>XML Services</Title>n";
$menu .= "<Prompt>Please select one</Prompt>n";
$menu .= "<MenuItem>n";
$menu .= "<Name>View Phone Directory</Name>n";
$menu .= "<URL>$Server/PhoneDirectory.php</URL>n";
$menu .= "</MenuItem>n";
$menu .= "<Name>Search by name</Name>n";
$menu .= "<URL>$Server/searchDirectory.php</URL>n";
$menu .= "<Name>Insert contact in phone</Name>n";
$menu .= "<URL>$Server/insertDirectory.php</URL>n";
$menu .= "<Name>Need Help</Name>n";
$menu .= "<URL>$Server/help.php</URL>n";
$menu .= "</CiscoIPPhoneMenu>n";
echo $menu;
?>

J’utilise ce fichier pour rechercher un contact dans la base de données MySQL.
searchDirectory.php

<?php
##########################################
##########################################
#
$menu = "<CiscoIPPhoneInput>n";
$menu .= "<Prompt>Enter the first three letters</Prompt>n";
$menu .= "<URL>$Server/PhoneDirectory.php</URL>n";
$menu .= "<InputItem>n";
$menu .= "<DisplayName>Last Name</DisplayName>n";
$menu .= "<QueryStringParam>LastName</QueryStringParam>n";
$menu .= "<DefaultValue></DefaultValue>n";
$menu .= "<InputFlags>A</InputFlags>n";

Promotion : 2009 – 2011
i

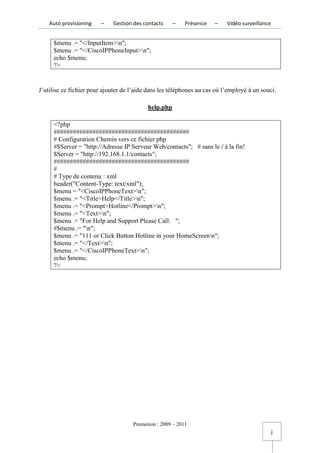

$menu .= "</InputItem>n";
$menu .= "</CiscoIPPhoneInput>n";
echo $menu;
?>

J’utilise ce fichier pour ajouter de l’aide dans les téléphones au cas où l’employé à un souci.

help.php

<?php
##########################################
##########################################
#
$menu = "<CiscoIPPhoneText>n";
$menu .= "<Title>Help</Title>n";
$menu .= "<Prompt>Hotline</Prompt>n";
$menu .= "<Text>n";
$menu .= "For Help and Support Please Call: ";
#$menu .= "n";
$menu .= "111 or Click Button Hotline in your HomeScreenn";
$menu .= "</Text>n";
$menu .= "</CiscoIPPhoneText>n";
echo $menu;
?>

Promotion : 2009 – 2011
j

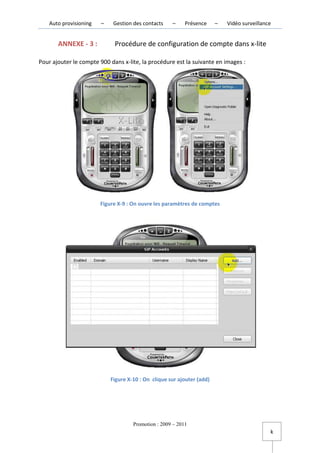

ANNEXE - 3 : Procédure de configuration de compte dans x-lite

Pour ajouter le compte 900 dans x-lite, la procédure est la suivante en images :

Figure X-9 : On ouvre les paramètres de comptes

Figure X-10 : On clique sur ajouter (add)

Promotion : 2009 – 2011
k

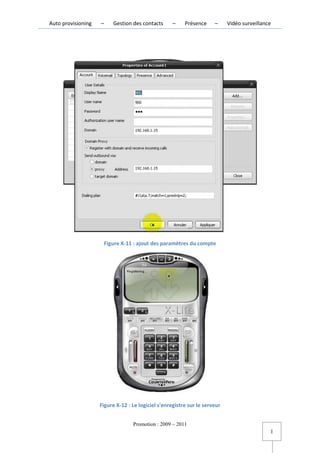

Figure X-11 : ajout des paramètres du compte

Figure X-12 : Le logiciel s'enregistre sur le serveur

Promotion : 2009 – 2011
l

Annexes du Document sur l'Auto provisioning, contacts, presence et streaming sur asterisk

Contenu connexe

Tendances

En vedette

Similaire à Annexes du Document sur l'Auto provisioning, contacts, presence et streaming sur asterisk

Plus de Emeric Kamleu Noumi

Annexes du Document sur l'Auto provisioning, contacts, presence et streaming sur asterisk
