Ce document présente un guide sur la téléphonie IP, décrivant son fonctionnement, la numérisation du son, et les protocoles de communication comme SIP. Il aborde également l'installation de serveurs de téléphonie comme Asterisk et des applications telles que 3CXPhone, ainsi que les étapes nécessaires pour établir une communication VoIP. En conclusion, le projet vise à enrichir la compréhension des technologies de VoIP et de messagerie vocale.

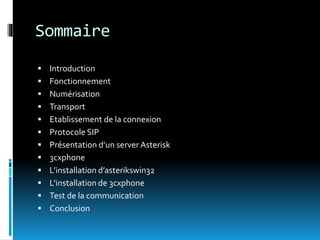

2. Sommaire
 Introduction
 Fonctionnement
 Numérisation
 Transport
 Etablissement de la connexion
 Protocole SIP
 Présentation d’un server Asterisk
 3cxphone
 L’installation d’asterikswin32
 L’installation de 3cxphone
 Test de la communication
 Conclusion

3. Introduction
 La téléphonie IP (Internet Protocol) s'appuie sur les
technologies qui permettent de
 transmettre du son, des données et des images
animées sur des réseaux locaux,
 Les services de téléphonie traditionnels, basés sur le
réseau téléphonique public commuté
 (RTPC), sont gérés par des téléphones, des
visiophones, des récepteurs de radio-messagerie,
 des télécopieurs dédiés, des contrôleurs PBX
(autocommutateur privé) et autre matériel
 connecté au RTPC ou à un PBX.

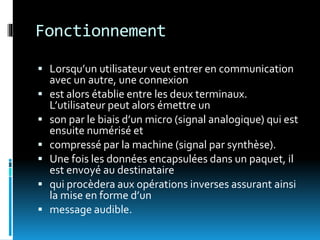

4. Fonctionnement
 Lorsqu’un utilisateur veut entrer en communication
avec un autre, une connexion
 est alors établie entre les deux terminaux.
L’utilisateur peut alors émettre un
 son par le biais d’un micro (signal analogique) qui est
ensuite numérisé et
 compressé par la machine (signal par synthèse).
 Une fois les données encapsulées dans un paquet, il
est envoyé au destinataire
 qui procèdera aux opérations inverses assurant ainsi
la mise en forme d’un
 message audible.

5. Schématiquement le transport de la voix ce fait ainsi

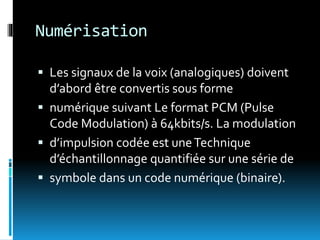

6. Numérisation
 Les signaux de la voix (analogiques) doivent
d’abord être convertis sous forme
 numérique suivant Le format PCM (Pulse
Code Modulation) à 64kbits/s. La modulation
 d’impulsion codée est uneTechnique
d’échantillonnage quantifiée sur une série de
 symbole dans un code numérique (binaire).

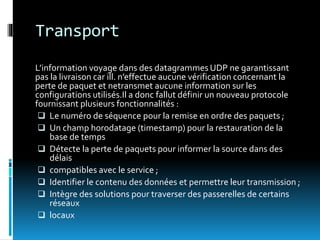

7. Transport
L’information voyage dans des datagrammes UDP ne garantissant
pas la livraison car ill. n’effectue aucune vérification concernant la
perte de paquet et netransmet aucune information sur les
configurations utilisés.Il a donc fallut définir un nouveau protocole
fournissant plusieurs fonctionnalités :
 Le numéro de séquence pour la remise en ordre des paquets ;
 Un champ horodatage (timestamp) pour la restauration de la
base de temps
 Détecte la perte de paquets pour informer la source dans des
délais
 compatibles avec le service ;
 Identifier le contenu des données et permettre leur transmission ;
 Intègre des solutions pour traverser des passerelles de certains
réseaux
 locaux

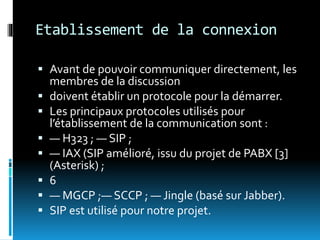

8. Etablissement de la connexion
 Avant de pouvoir communiquer directement, les
membres de la discussion
 doivent établir un protocole pour la démarrer.
 Les principaux protocoles utilisés pour
l’établissement de la communication sont :
 — H323 ; — SIP ;
 — IAX (SIP amélioré, issu du projet de PABX [3]
(Asterisk) ;
 6
 — MGCP ;— SCCP ; — Jingle (basé sur Jabber).
 SIP est utilisé pour notre projet.

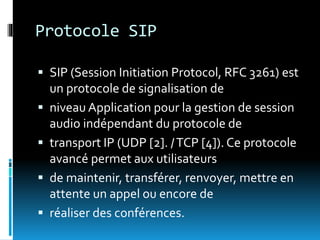

9. Protocole SIP
 SIP (Session Initiation Protocol, RFC 3261) est
un protocole de signalisation de
 niveau Application pour la gestion de session
audio indépendant du protocole de
 transport IP (UDP [2]. /TCP [4]). Ce protocole
avancé permet aux utilisateurs
 de maintenir, transférer, renvoyer, mettre en
attente un appel ou encore de
 réaliser des conférences.

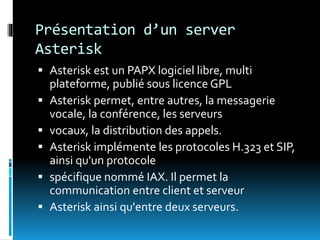

10. Présentation d’un server
Asterisk
 Asterisk est un PAPX logiciel libre, multi
plateforme, publié sous licence GPL
 Asterisk permet, entre autres, la messagerie
vocale, la conférence, les serveurs
 vocaux, la distribution des appels.
 Asterisk implémente les protocoles H.323 et SIP,
ainsi qu'un protocole
 spécifique nommé IAX. Il permet la
communication entre client et serveur
 Asterisk ainsi qu'entre deux serveurs.

11. Fonctionnalité d’Asterisk
 Asterisk offre les fonctionnalités suivantes :
 Messagerie vocale
 Conférence téléphonique
 Répondeur vocal interactif
 Mise en attente d’appels
 Services d'identification de l'appelant
 VoIP

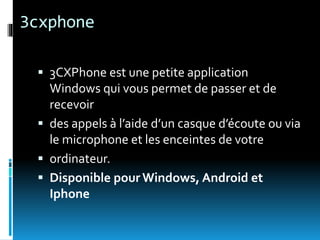

12. 3cxphone
 3CXPhone est une petite application
Windows qui vous permet de passer et de
recevoir
 des appels à l’aide d’un casque d’écoute ou via
le microphone et les enceintes de votre
 ordinateur.
 Disponible pour Windows, Android et
Iphone

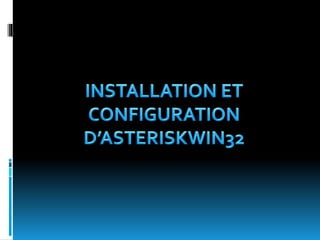

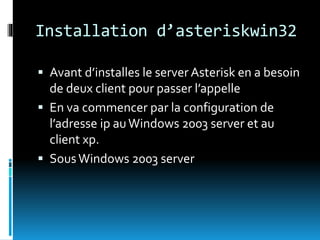

14. Installation d’asteriskwin32
 Avant d’installes le server Asterisk en a besoin
de deux client pour passer l’appelle
 En va commencer par la configuration de
l’adresse ip auWindows 2003 server et au
client xp.

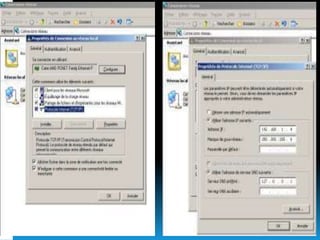

 SousWindows 2003 server

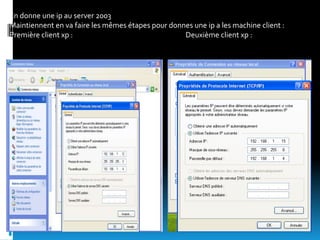

16. En donne une ip au server 2003
Maintiennent en va faire les mêmes étapes pour donnes une ip a les machine client :
Première client xp : Deuxième client xp :

17. L’installation d’asterikswin32

18. La fenêtre d’ouverture d’asteriskwin32

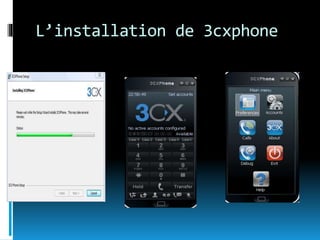

19. L’installation de 3cxphone

20. En remplaire : le nom et le ID et le password et l’extension
Maintenant en va actives le compte en coches la casse

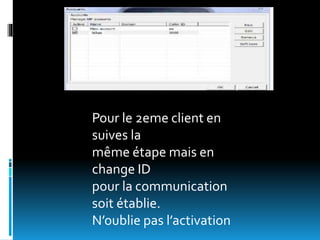

21. Pour le 2eme client en
suives la
même étape mais en
change ID
pour la communication
soit établie.
N’oublie pas l’activation

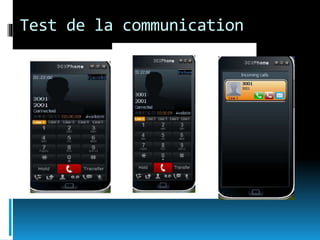

22. Test de la communication

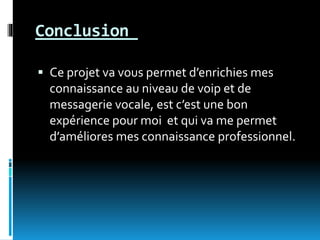

23. Conclusion
 Ce projet va vous permet d’enrichies mes
connaissance au niveau de voip et de
messagerie vocale, est c’est une bon
expérience pour moi et qui va me permet
d’améliores mes connaissance professionnel.
