1. Université Saad Dahleb de Blida
Faculté des Sciences
Département d’Informatique
Licence Génie des Systèmes Informatique (GSI)
Semestre 3 (2ème année)
CHAPITRE III
PROCESSEUR INTEL 80X86
AROUSSI
2013 - 2014
Disponible sur https://sites.google.com/a/esi.dz/s-aroussi/

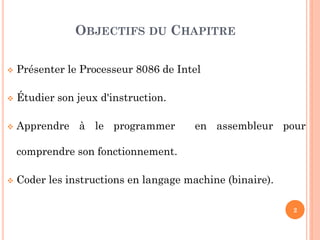

2. OBJECTIFS DU CHAPITRE

Présenter le Processeur 8086 de Intel

Étudier son jeux d'instruction.

Apprendre à le programmer
en assembleur pour
comprendre son fonctionnement.

Coder les instructions en langage machine (binaire).
2

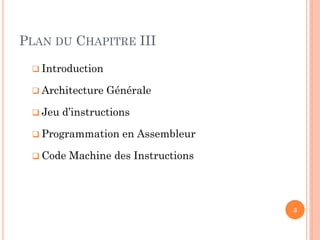

3. PLAN DU CHAPITRE III
 Introduction
 Architecture
 Jeu
Générale
d’instructions
 Programmation
 Code
en Assembleur
Machine des Instructions
3

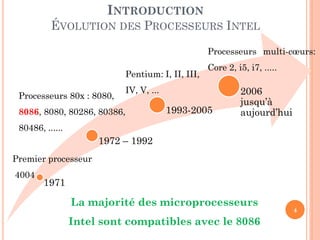

4. INTRODUCTION
ÉVOLUTION DES PROCESSEURS INTEL
Processeurs multi-cœurs:
Pentium: I, II, III,
Processeurs 80x : 8080,
Core 2, i5, i7, .....
IV, V, ...
8086, 8080, 80286, 80386,
1993-2005
2006
jusqu’à
aujourd’hui
80486, ......
1972 – 1992
Premier processeur
4004
1971
La majorité des microprocesseurs
Intel sont compatibles avec le 8086
4

5. INTRODUCTION
PROCESSEUR INTEL 8086

Disponible depuis 1978, le processeur 8086 fut le premier
processeur 16 bits fabriqué par Intel.

Il se présente sous forme d'un boîtier de 40 broches
alimenté par une alimentation unique de 5V.
5

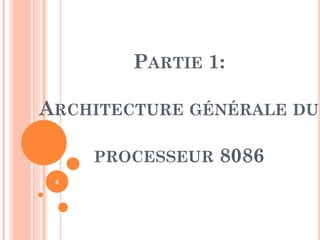

6. PARTIE 1:
ARCHITECTURE GÉNÉRALE DU
PROCESSEUR
6
8086

7. AX
BX
CX
DX
AH
BH
CH
DH
AL
BL
CL
DL
BP
SP
SI
DI
Bus d’adresse Interne 20 bits
20 bits
Calcul
d’adresse
Bus d’adresse
Interface
CS
DS
SS
ES
IP
avec Bus
externes
16 bits
Bus de contrôle
16 bits
Bus de données
Bus de données Interne 16 bits
RT
RT
Codage
Contrôle
Séquencement
UAL
Flags
File d’attente 6
octets de codes
instructions
7
Architecture Générale du processeur 8086

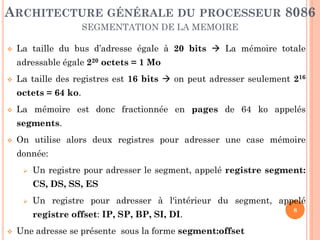

8. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
SEGMENTATION DE LA MEMOIRE

La taille du bus d’adresse égale à 20 bits  La mémoire totale
adressable égale 220 octets = 1 Mo

La taille des registres est 16 bits  on peut adresser seulement 216
octets = 64 ko.

La mémoire est donc fractionnée en pages de 64 ko appelés
segments.

On utilise alors deux registres pour adresser une case mémoire
donnée:

Un registre pour adresser le segment, appelé registre segment:
CS, DS, SS, ES

Un registre pour adresser à l'intérieur du segment, appelé
registre offset: IP, SP, BP, SI, DI.

Une adresse se présente sous la forme segment:offset
8

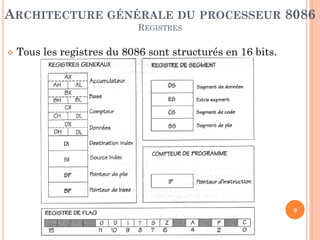

9. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
REGISTRES

Tous les registres du 8086 sont structurés en 16 bits.
9

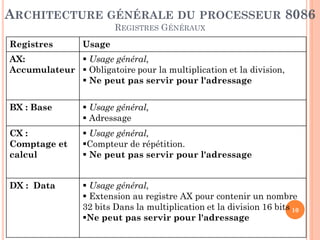

10. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
REGISTRES GÉNÉRAUX
Registres
Usage
AX:
 Usage général,
Accumulateur  Obligatoire pour la multiplication et la division,
 Ne peut pas servir pour l'adressage
BX : Base
 Usage général,
 Adressage
CX :
Comptage et
calcul
 Usage général,
Compteur de répétition.
 Ne peut pas servir pour l'adressage
DX : Data
 Usage général,
 Extension au registre AX pour contenir un nombre
32 bits Dans la multiplication et la division 16 bits 10
Ne peut pas servir pour l'adressage

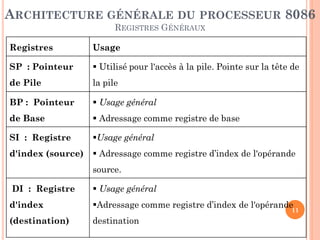

11. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
REGISTRES GÉNÉRAUX
Registres
Usage
SP : Pointeur
 Utilisé pour l'accès à la pile. Pointe sur la tête de
de Pile
la pile
BP : Pointeur
 Usage général
de Base
 Adressage comme registre de base
SI : Registre
Usage général
d'index (source)
 Adressage comme registre d’index de l'opérande
source.
DI : Registre
 Usage général
d'index
Adressage comme registre d’index de l'opérande
(destination)
destination
11

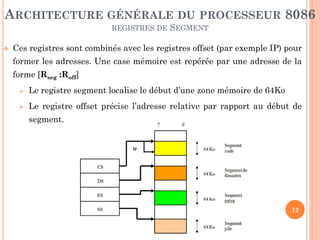

12. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
REGISTRES DE

SEGMENT
Ces registres sont combinés avec les registres offset (par exemple IP) pour
former les adresses. Une case mémoire est repérée par une adresse de la
forme [Rseg :Roff]

Le registre segment localise le début d’une zone mémoire de 64Ko

Le registre offset précise l’adresse relative par rapport au début de
segment.
12

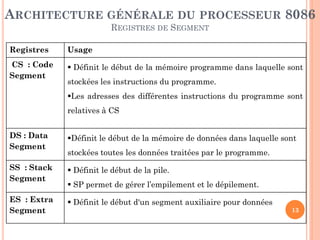

13. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
REGISTRES DE SEGMENT
Registres
Usage
CS : Code
Segment
 Définit le début de la mémoire programme dans laquelle sont
stockées les instructions du programme.
Les adresses des différentes instructions du programme sont
relatives à CS
DS : Data
Segment
Définit le début de la mémoire de données dans laquelle sont
SS : Stack
Segment
 Définit le début de la pile.
ES : Extra
Segment
 Définit le début d'un segment auxiliaire pour données
stockées toutes les données traitées par le programme.
 SP permet de gérer l’empilement et le dépilement.
13

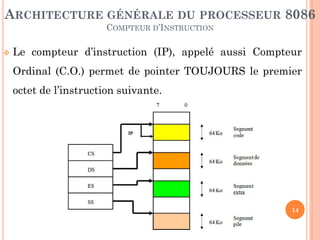

14. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
COMPTEUR D’INSTRUCTION

Le compteur d’instruction (IP), appelé aussi Compteur
Ordinal (C.O.) permet de pointer TOUJOURS le premier
octet de l’instruction suivante.
14

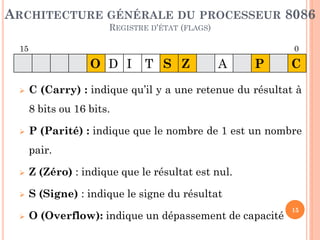

15. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
REGISTRE D'ÉTAT (FLAGS)
15
0
O D I

T S Z
A
P
C
C (Carry) : indique qu’il y a une retenue du résultat à
8 bits ou 16 bits.

P (Parité) : indique que le nombre de 1 est un nombre
pair.

Z (Zéro) : indique que le résultat est nul.

S (Signe) : indique le signe du résultat

O (Overflow): indique un dépassement de capacité
15

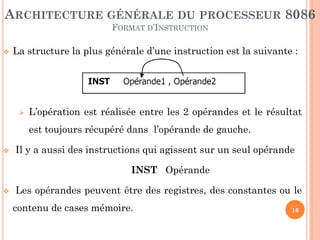

16. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
FORMAT D’INSTRUCTION

La structure la plus générale d’une instruction est la suivante :

L’opération est réalisée entre les 2 opérandes et le résultat
est toujours récupéré dans l’opérande de gauche.

Il y a aussi des instructions qui agissent sur un seul opérande
INST Opérande

Les opérandes peuvent être des registres, des constantes ou le
contenu de cases mémoire.
16

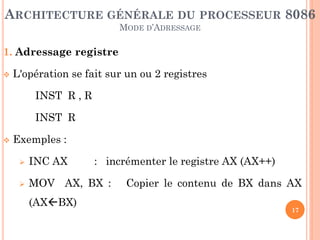

17. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
1. Adressage registre

L'opération se fait sur un ou 2 registres
INST R , R
INST R

Exemples :

INC AX

MOV AX, BX :
(AXBX)
: incrémenter le registre AX (AX++)
Copier le contenu de BX dans AX
17

18. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE

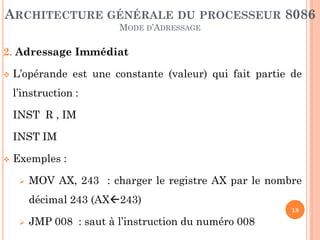

2. Adressage Immédiat

L’opérande est une constante (valeur) qui fait partie de
l’instruction :
INST R , IM
INST IM

Exemples :

MOV AX, 243 : charger le registre AX par le nombre
décimal 243 (AX243)
18

JMP 008 : saut à l’instruction du numéro 008

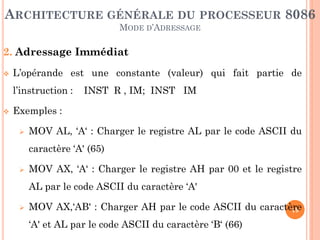

19. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
2. Adressage Immédiat

L’opérande est une constante (valeur) qui fait partie de
l’instruction :

INST R , IM; INST IM
Exemples :

MOV AL, ‘A‘ : Charger le registre AL par le code ASCII du
caractère ‘A' (65)

MOV AX, ‘A‘ : Charger le registre AH par 00 et le registre
AL par le code ASCII du caractère ‘A'

MOV AX,‘AB' : Charger AH par le code ASCII du caractère
19
‘A' et AL par le code ASCII du caractère ‘B‘ (66)

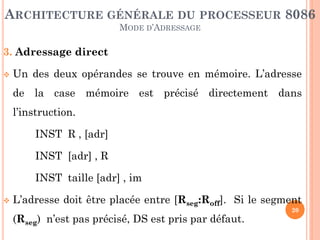

20. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
3. Adressage direct

Un des deux opérandes se trouve en mémoire. L’adresse
de la case mémoire est précisé directement dans
l’instruction.
INST R , [adr]
INST [adr] , R
INST taille [adr] , im

L’adresse doit être placée entre [Rseg:Roff]. Si le segment
(Rseg) n’est pas précisé, DS est pris par défaut.
20

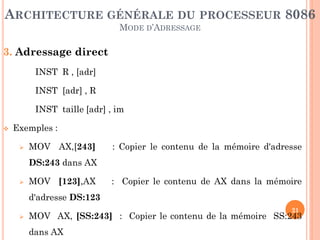

21. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
3. Adressage direct
INST R , [adr]
INST [adr] , R
INST taille [adr] , im

Exemples :

MOV AX,[243]
: Copier le contenu de la mémoire d'adresse
DS:243 dans AX

MOV [123],AX
: Copier le contenu de AX dans la mémoire
d'adresse DS:123

21
MOV AX, [SS:243] : Copier le contenu de la mémoire SS:243
dans AX

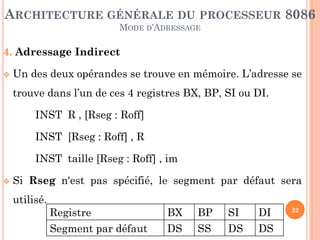

22. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect

Un des deux opérandes se trouve en mémoire. L’adresse se
trouve dans l’un de ces 4 registres BX, BP, SI ou DI.
INST R , [Rseg : Roff]
INST [Rseg : Roff] , R
INST taille [Rseg : Roff] , im

Si Rseg n'est pas spécifié, le segment par défaut sera
utilisé.
Registre
BX
BP
SI
DI
Segment par défaut
DS
SS
DS
DS
22

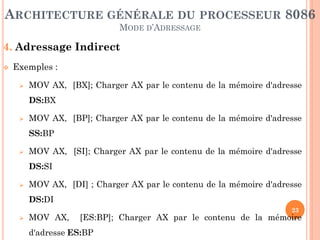

23. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect

Exemples :

MOV AX, [BX]; Charger AX par le contenu de la mémoire d'adresse
DS:BX

MOV AX, [BP]; Charger AX par le contenu de la mémoire d'adresse
SS:BP

MOV AX, [SI]; Charger AX par le contenu de la mémoire d'adresse
DS:SI

MOV AX, [DI] ; Charger AX par le contenu de la mémoire d'adresse
DS:DI

MOV AX,
23
[ES:BP]; Charger AX par le contenu de la mémoire
d'adresse ES:BP

24. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect

L’adressage indirect est divisé en 3 catégories selon le
registre d’offset utilisé: l’adressage Basé, l’adressage
indexé et l’adressage basé indexé.
Mode Adressage
Basé
Indexé
Basé Indexé
Registres utilisés
BX
DI
BX, DI
BP
SI
BX, SI
BP, DI
BP, SI
24

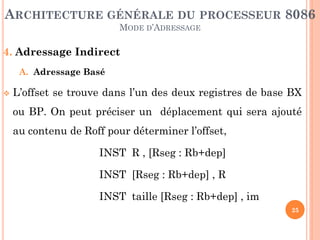

25. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect
A. Adressage Basé

L’offset se trouve dans l’un des deux registres de base BX
ou BP. On peut préciser un déplacement qui sera ajouté
au contenu de Roff pour déterminer l’offset,
INST R , [Rseg : Rb+dep]
INST [Rseg : Rb+dep] , R
INST taille [Rseg : Rb+dep] , im
25

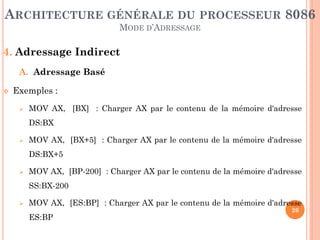

26. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect
A. Adressage Basé

Exemples :

MOV AX, [BX] : Charger AX par le contenu de la mémoire d'adresse
DS:BX

MOV AX, [BX+5] : Charger AX par le contenu de la mémoire d'adresse
DS:BX+5

MOV AX, [BP-200] : Charger AX par le contenu de la mémoire d'adresse
SS:BX-200

MOV AX, [ES:BP] : Charger AX par le contenu de la mémoire d'adresse
ES:BP
26

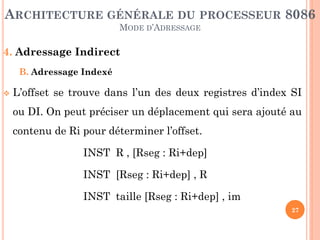

27. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect
B. Adressage Indexé

L’offset se trouve dans l’un des deux registres d’index SI
ou DI. On peut préciser un déplacement qui sera ajouté au
contenu de Ri pour déterminer l’offset.
INST R , [Rseg : Ri+dep]
INST [Rseg : Ri+dep] , R
INST taille [Rseg : Ri+dep] , im
27

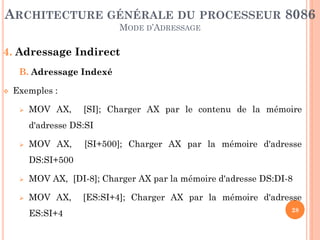

28. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect
B. Adressage Indexé

Exemples :

MOV AX,
[SI]; Charger AX par le contenu de la mémoire
d'adresse DS:SI

MOV AX,
[SI+500]; Charger AX par la mémoire d'adresse
DS:SI+500

MOV AX, [DI-8]; Charger AX par la mémoire d'adresse DS:DI-8

MOV AX,
ES:SI+4
[ES:SI+4]; Charger AX par la mémoire d'adresse
28

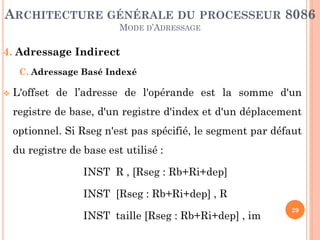

29. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect
C. Adressage Basé Indexé

L'offset de l’adresse de l'opérande est la somme d'un
registre de base, d'un registre d'index et d'un déplacement
optionnel. Si Rseg n'est pas spécifié, le segment par défaut
du registre de base est utilisé :
INST R , [Rseg : Rb+Ri+dep]
INST [Rseg : Rb+Ri+dep] , R
INST taille [Rseg : Rb+Ri+dep] , im
29

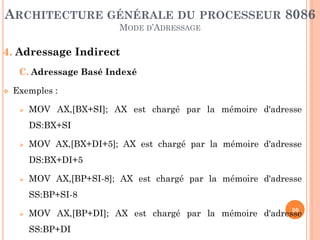

30. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
MODE D’ADRESSAGE
4. Adressage Indirect
C. Adressage Basé Indexé

Exemples :

MOV AX,[BX+SI]; AX est chargé par la mémoire d'adresse
DS:BX+SI

MOV AX,[BX+DI+5]; AX est chargé par la mémoire d'adresse
DS:BX+DI+5

MOV AX,[BP+SI-8]; AX est chargé par la mémoire d'adresse
SS:BP+SI-8

30
MOV AX,[BP+DI]; AX est chargé par la mémoire d'adresse
SS:BP+DI

31. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
TAILLE DES ECHANGES AVEC LA MEMOIRE

La mémoire est organisée en octets.
1. Quand on fait une instruction entre un registre et une
donnée qui se trouve en mémoire, c’est le registre qui
détermine la taille de l’opération:

Si le registre est un registre simple (8 bits), l’opération
se fera avec une seule case mémoire.
31

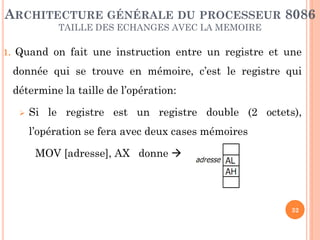

32. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
TAILLE DES ECHANGES AVEC LA MEMOIRE
1.
Quand on fait une instruction entre un registre et une
donnée qui se trouve en mémoire, c’est le registre qui
détermine la taille de l’opération:

Si le registre est un registre double (2 octets),
l’opération se fera avec deux cases mémoires
MOV [adresse], AX donne 
32

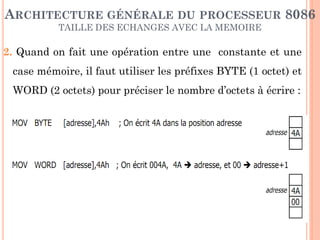

33. ARCHITECTURE GÉNÉRALE DU PROCESSEUR 8086
TAILLE DES ECHANGES AVEC LA MEMOIRE
2. Quand on fait une opération entre une constante et une
case mémoire, il faut utiliser les préfixes BYTE (1 octet) et
WORD (2 octets) pour préciser le nombre d’octets à écrire :
33

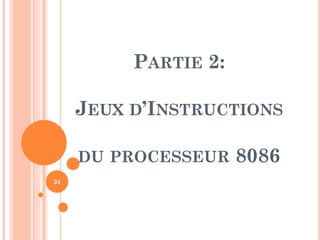

34. PARTIE 2:
JEUX D’INSTRUCTIONS
DU PROCESSEUR
34
8086

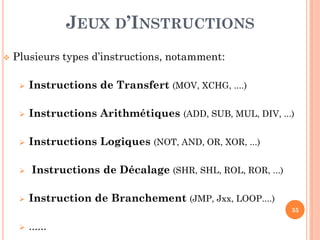

35. JEUX D’INSTRUCTIONS

Plusieurs types d’instructions, notamment:

Instructions de Transfert (MOV, XCHG, ....)

Instructions Arithmétiques (ADD, SUB, MUL, DIV, ...)

Instructions Logiques (NOT, AND, OR, XOR, ...)


Instructions de Décalage (SHR, SHL, ROL, ROR, ...)
Instruction de Branchement (JMP, Jxx, LOOP....)
35

......

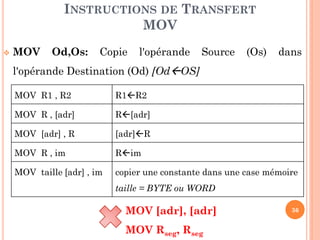

36. INSTRUCTIONS DE TRANSFERT
MOV

MOV
Od,Os:
Copie
l'opérande
Source
(Os)
dans
l'opérande Destination (Od) [OdOS]
MOV R1 , R2
R1R2
MOV R , [adr]
R[adr]
MOV [adr] , R
[adr]R
MOV R , im
Rim
MOV taille [adr] , im
copier une constante dans une case mémoire
taille = BYTE ou WORD
MOV [adr], [adr]
MOV Rseg, Rseg
36

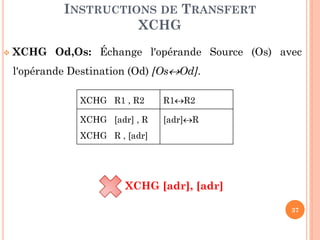

37. INSTRUCTIONS DE TRANSFERT
XCHG

XCHG Od,Os: Échange l'opérande Source (Os) avec
l'opérande Destination (Od) [OsOd].
XCHG R1 , R2
R1R2
XCHG [adr] , R
[adr]R
XCHG R , [adr]
XCHG [adr], [adr]
37

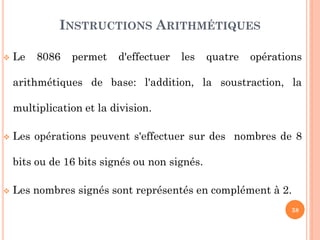

38. INSTRUCTIONS ARITHMÉTIQUES

Le
8086
permet
d'effectuer
les
quatre
opérations
arithmétiques de base: l'addition, la soustraction, la
multiplication et la division.

Les opérations peuvent s'effectuer sur des nombres de 8
bits ou de 16 bits signés ou non signés.

Les nombres signés sont représentés en complément à 2.
38

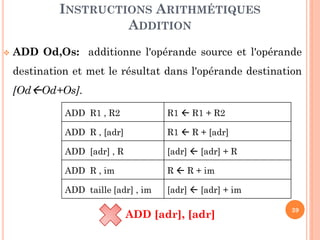

39. INSTRUCTIONS ARITHMÉTIQUES
ADDITION

ADD Od,Os: additionne l'opérande source et l'opérande
destination et met le résultat dans l'opérande destination
[OdOd+Os].
ADD R1 , R2
R1  R1 + R2
ADD R , [adr]
R1  R + [adr]
ADD [adr] , R
[adr]  [adr] + R
ADD R , im
R  R + im
ADD taille [adr] , im
[adr]  [adr] + im
ADD [adr], [adr]
39

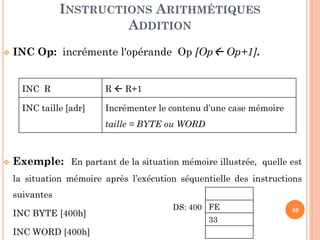

40. INSTRUCTIONS ARITHMÉTIQUES
ADDITION

INC Op: incrémente l'opérande Op [Op Op+1].
INC R
R  R+1
INC taille [adr]
Incrémenter le contenu d’une case mémoire
taille = BYTE ou WORD

Exemple: En partant de la situation mémoire illustrée, quelle est
la situation mémoire après l’exécution séquentielle des instructions
suivantes
INC BYTE [400h]
INC WORD [400h]
DS: 400 FE
33
40

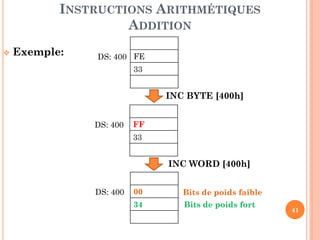

41. INSTRUCTIONS ARITHMÉTIQUES
ADDITION

Exemple:
DS: 400 FE
33
INC BYTE [400h]
DS: 400
FF
33
INC WORD [400h]
DS: 400
00
Bits de poids faible
34
Bits de poids fort
41

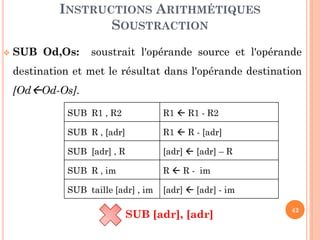

42. INSTRUCTIONS ARITHMÉTIQUES
SOUSTRACTION

SUB Od,Os:
soustrait l'opérande source et l'opérande
destination et met le résultat dans l'opérande destination
[OdOd-Os].
SUB R1 , R2
R1  R1 - R2
SUB R , [adr]
R1  R - [adr]
SUB [adr] , R
[adr]  [adr] – R
SUB R , im
R  R - im
SUB taille [adr] , im
[adr]  [adr] - im
SUB [adr], [adr]
42

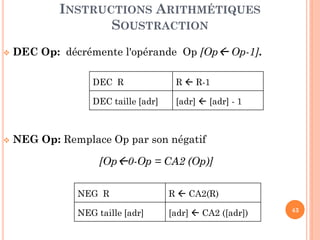

43. INSTRUCTIONS ARITHMÉTIQUES
SOUSTRACTION

DEC Op: décrémente l'opérande Op [Op Op-1].
DEC R
DEC taille [adr]

R  R-1
[adr]  [adr] - 1
NEG Op: Remplace Op par son négatif
[Op0-Op = CA2 (Op)]
NEG R
R  CA2(R)
NEG taille [adr]
[adr]  CA2 ([adr])
43

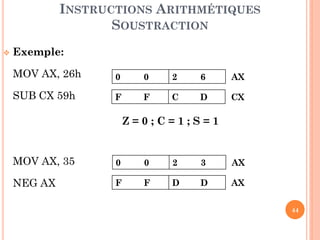

44. INSTRUCTIONS ARITHMÉTIQUES
SOUSTRACTION

Exemple:
MOV AX, 26h
0
0
2
6
AX
SUB CX 59h
F
F
C
D
CX
Z=0;C=1;S=1
MOV AX, 35
0
0
2
3
AX
NEG AX
F
F
D
D
AX
44

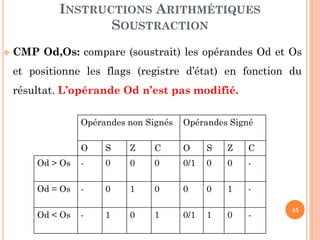

45. INSTRUCTIONS ARITHMÉTIQUES
SOUSTRACTION

CMP Od,Os: compare (soustrait) les opérandes Od et Os
et positionne les flags (registre d’état) en fonction du
résultat. L’opérande Od n’est pas modifié.
Opérandes non Signés
Opérandes Signé
O
S
Z
C
O
S
Z
C
Od > Os
-
0
0
0
0/1
0
0
-
Od = Os
-
0
1
0
0
0
1
-
Od < Os
-
1
0
1
0/1
1
0
-
45

46. INSTRUCTIONS ARITHMÉTIQUES
SOUSTRACTION
Opérandes non Signés
O
S
Z
C
O
S
Z
C
Od > Os
-
0
0
0
0/1
0
0
-
Od = Os
-
0
1
0
0
0
1
-
Od < Os

Opérandes Signé
-
1
0
1
0/1
1
0
-
AH
Exemple:
MOV AL, 23
CMP AL, 34
?
?
AL
1
7
C = 1 ; Z = 0; S = 1
AX
46

47. INSTRUCTIONS ARITHMÉTIQUES
MULTIPLICATION

MUL Os: effectue une multiplication non signée entre
l'accumulateur (AL ou AX) et l'opérande Os. Le résultat
de taille double est stocké dans l'accumulateur et son
extension (AH ou DX).

IMUL
Os
:
identique
à
MUL
excepté
qu'une
multiplication signée est effectuée.
47

48. INSTRUCTIONS ARITHMÉTIQUES
MULTIPLICATION
(I) MUL Reg8
AX  AL * Reg8
(I) MUL BYTE [adr]
AX  AL * [adr]
(I) MUL Reg16
DX:AX  AX * Reg16
(I) MUL WORD [adr] DX:AX  AX * [adr]
(I) MUL im
48

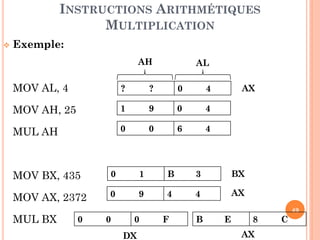

49. INSTRUCTIONS ARITHMÉTIQUES
MULTIPLICATION

Exemple:
AH
AL
MOV AL, 4
?
?
0
4
MOV AH, 25
1
9
0
4
MUL AH
0
0
6
4
AX
MOV BX, 435
0
1
B
3
BX
MOV AX, 2372
0
9
4
4
AX
MUL BX
49
0
0
0
DX
F
B
E
8
AX
C

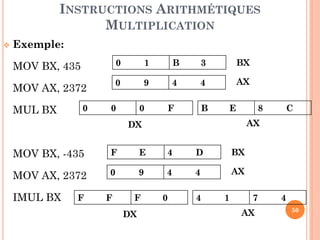

50. INSTRUCTIONS ARITHMÉTIQUES
MULTIPLICATION

Exemple:
MOV BX, 435
0
1
B
3
BX
MOV AX, 2372
0
9
4
4
AX
MUL BX
0
0
0
F
B
E
8
C
AX
DX
MOV BX, -435
F
E
4
D
BX
MOV AX, 2372
0
9
4
4
AX
IMUL BX
F
F
F
DX
0
4
1
7
AX
4
50

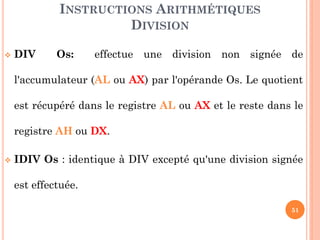

51. INSTRUCTIONS ARITHMÉTIQUES
DIVISION

DIV
Os:
effectue une division non signée de
l'accumulateur (AL ou AX) par l'opérande Os. Le quotient
est récupéré dans le registre AL ou AX et le reste dans le
registre AH ou DX.

IDIV Os : identique à DIV excepté qu'une division signée
est effectuée.
51

52. INSTRUCTIONS ARITHMÉTIQUES
DIVISION
(I) DIV Reg8
AL  Quotient
(I) DIV BYTE [adr]
AH Reste
(I) DIV Reg16
AX  Quotient
(I) DIV WORD [adr]
DX Reste
(I) DIV im
52

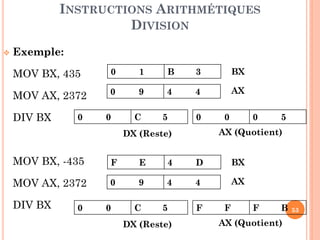

53. INSTRUCTIONS ARITHMÉTIQUES
DIVISION

Exemple:
MOV BX, 435
0
1
B
3
BX
MOV AX, 2372
0
9
4
4
AX
DIV BX
0
0
C
5
0
0
0
5
AX (Quotient)
DX (Reste)
MOV BX, -435
F
E
4
D
BX
MOV AX, 2372
0
9
4
4
AX
DIV BX
0
0
C
5
DX (Reste)
F
F
F
B
AX (Quotient)
53

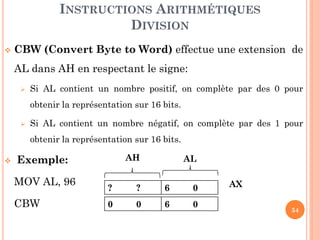

54. INSTRUCTIONS ARITHMÉTIQUES
DIVISION

CBW (Convert Byte to Word) effectue une extension de
AL dans AH en respectant le signe:

Si AL contient un nombre positif, on complète par des 0 pour
obtenir la représentation sur 16 bits.

Si AL contient un nombre négatif, on complète par des 1 pour
obtenir la représentation sur 16 bits.

AH
Exemple:
MOV AL, 96
CBW
AL
?
?
6
0
0
0
6
0
AX
54

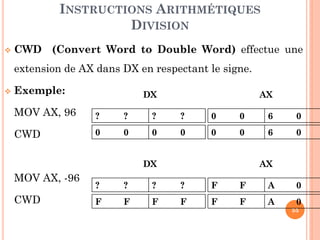

55. INSTRUCTIONS ARITHMÉTIQUES
DIVISION

CWD (Convert Word to Double Word) effectue une
extension de AX dans DX en respectant le signe.

Exemple:
DX
AX
MOV AX, 96
?
?
?
?
0
0
6
0
CWD
0
0
0
0
0
0
6
0
DX
MOV AX, -96
CWD
AX
?
?
?
?
F
F
A
0
F
F
F
F
F
F
A
0
55

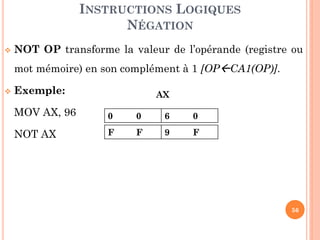

56. INSTRUCTIONS LOGIQUES
NÉGATION

NOT OP transforme la valeur de l’opérande (registre ou
mot mémoire) en son complément à 1 [OPCA1(OP)].

Exemple:
AX
MOV AX, 96
0
0
6
0
NOT AX
F
F
9
F
56

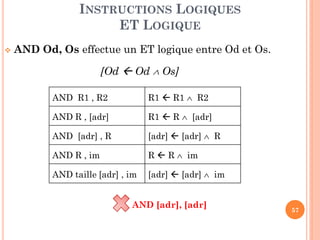

57. INSTRUCTIONS LOGIQUES
ET LOGIQUE

AND Od, Os effectue un ET logique entre Od et Os.
[Od  Od  Os]
AND R1 , R2
R1  R1  R2
AND R , [adr]
R1  R  [adr]
AND [adr] , R
[adr]  [adr]  R
AND R , im
R  R  im
AND taille [adr] , im
[adr]  [adr]  im
AND [adr], [adr]
57

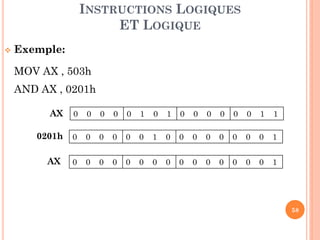

58. INSTRUCTIONS LOGIQUES
ET LOGIQUE

Exemple:
MOV AX , 503h
AND AX , 0201h
AX
0
0
0
0
0
1
0
1
0
0
0
0
0
0
1
1
0201h
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
AX
58

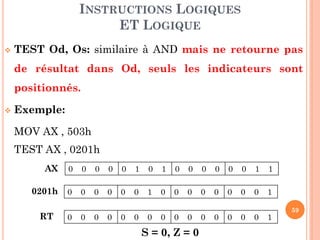

59. INSTRUCTIONS LOGIQUES
ET LOGIQUE

TEST Od, Os: similaire à AND mais ne retourne pas
de résultat dans Od, seuls les indicateurs sont
positionnés.

Exemple:
MOV AX , 503h
TEST AX , 0201h
AX
0
0
0
0
0
1
0
1
0
0
0
0
0
0
1
1
0201h
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
1
RT
0
0
0
0
0
0
0
0
0
0
S = 0, Z = 0
0
0
0
0
0
1
59

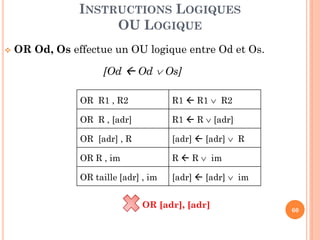

60. INSTRUCTIONS LOGIQUES
OU LOGIQUE

OR Od, Os effectue un OU logique entre Od et Os.
[Od  Od  Os]
OR R1 , R2
R1  R1  R2
OR R , [adr]
R1  R  [adr]
OR [adr] , R
[adr]  [adr]  R
OR R , im
R  R  im
OR taille [adr] , im
[adr]  [adr]  im
OR [adr], [adr]
60

61. INSTRUCTIONS LOGIQUES
OU LOGIQUE

Exemple:
MOV AX , 503h
OR AX , 0201h
AX
0
0
0
0
0
1
0
1
0
0
0
0
0
0
1
1
0201h
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
1
0
0
0
0
0
1
1
1
0
0
0
0
0
0
1
1
AX
61

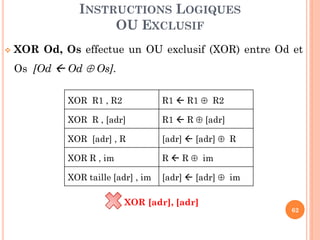

62. INSTRUCTIONS LOGIQUES
OU EXCLUSIF

XOR Od, Os effectue un OU exclusif (XOR) entre Od et
Os [Od  Od  Os].
XOR R1 , R2
R1  R1  R2
XOR R , [adr]
R1  R  [adr]
XOR [adr] , R
[adr]  [adr]  R
XOR R , im
R  R  im
XOR taille [adr] , im
[adr]  [adr]  im
XOR [adr], [adr]
62

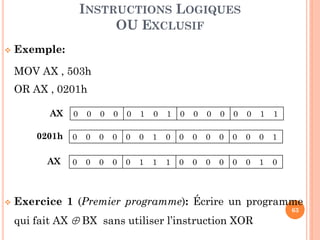

63. INSTRUCTIONS LOGIQUES
OU EXCLUSIF

Exemple:
MOV AX , 503h
OR AX , 0201h
AX
0
0
0
0
0
1
0
1
0
0
0
0
0
0
1
1
0201h
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
1
0
0
0
0
0
1
1
1
0
0
0
0
0
0
1
0
AX

Exercice 1 (Premier programme): Écrire un programme
qui fait AX  BX sans utiliser l’instruction XOR
63

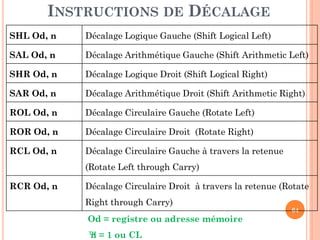

64. INSTRUCTIONS DE DÉCALAGE
SHL Od, n
Décalage Logique Gauche (Shift Logical Left)
SAL Od, n
Décalage Arithmétique Gauche (Shift Arithmetic Left)
SHR Od, n
Décalage Logique Droit (Shift Logical Right)
SAR Od, n
Décalage Arithmétique Droit (Shift Arithmetic Right)
ROL Od, n
Décalage Circulaire Gauche (Rotate Left)
ROR Od, n
Décalage Circulaire Droit (Rotate Right)
RCL Od, n
Décalage Circulaire Gauche à travers la retenue
(Rotate Left through Carry)
RCR Od, n
Décalage Circulaire Droit à travers la retenue (Rotate
Right through Carry)
Od = registre ou adresse mémoire
™ = 1 ou CL
n
64

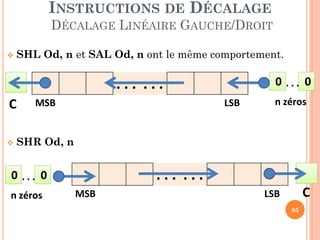

65. INSTRUCTIONS DE DÉCALAGE
DÉCALAGE LINÉAIRE GAUCHE/DROIT

SHL Od, n et SAL Od, n ont le même comportement.
0 ... 0
... ...
C

MSB
LSB
n zéros
SHR Od, n
... ...
0 ... 0
n zéros
MSB
C
LSB
65

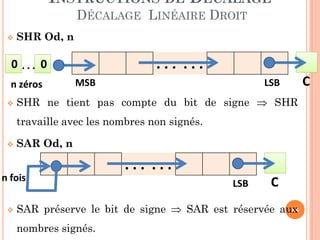

66. INSTRUCTIONS DE DÉCALAGE
DÉCALAGE LINÉAIRE DROIT

SHR Od, n
... ...
0 ... 0
n zéros

MSB
LSB
SHR ne tient pas compte du bit de signe  SHR
travaille avec les nombres non signés.

SAR Od, n
n fois

... ...
LSB
C
66
SAR préserve le bit de signe  SAR est réservée aux
nombres signés.
C

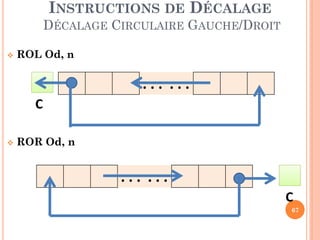

67. INSTRUCTIONS DE DÉCALAGE
DÉCALAGE CIRCULAIRE GAUCHE/DROIT

ROL Od, n
... ...
C

ROR Od, n
... ...
C
67

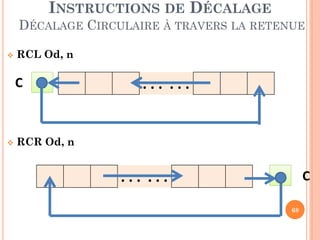

68. INSTRUCTIONS DE DÉCALAGE
DÉCALAGE CIRCULAIRE À TRAVERS LA RETENUE

RCL Od, n
C

... ...
RCR Od, n
... ...
C
68

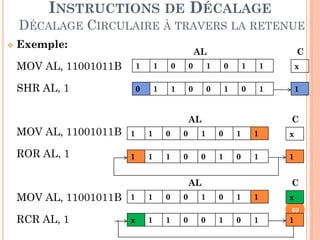

69. INSTRUCTIONS DE DÉCALAGE
DÉCALAGE CIRCULAIRE À TRAVERS LA RETENUE

Exemple:
AL
C
MOV AL, 11001011B
1
1
0
0
1
0
1
1
x
SHR AL, 1
0
1
1
0
0
1
0
1
1
AL
C
MOV AL, 11001011B
1
1
0
0
1
0
1
1
x
ROR AL, 1
1
1
1
0
0
1
0
1
1
AL
MOV AL, 11001011B
RCR AL, 1
1
1
0
0
1
C
0
1
1
x
69
x
1
1
0
0
1
0
1
1

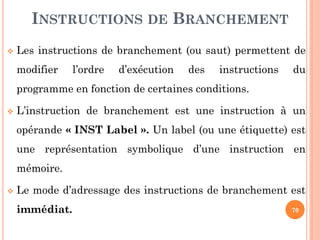

70. INSTRUCTIONS DE BRANCHEMENT

Les instructions de branchement (ou saut) permettent de
modifier
l’ordre
d’exécution
des
instructions
du
programme en fonction de certaines conditions.

L’instruction de branchement est une instruction à un
opérande « INST Label ». Un label (ou une étiquette) est
une représentation symbolique d’une instruction en
mémoire.

Le mode d’adressage des instructions de branchement est
immédiat.
70

71. INSTRUCTIONS DE BRANCHEMENT

On distingue 3 types d’instructions:

Branchement inconditionnel: JMP

Contrôle de Boucle : LOOPX

Branchement conditionnel: Jcondition
71

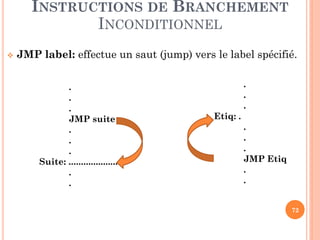

72. INSTRUCTIONS DE BRANCHEMENT
INCONDITIONNEL

JMP label: effectue un saut (jump) vers le label spécifié.
.
.
.
JMP suite
.
.
.
Suite: .....................
.
.
.
.
.
Etiq: .
.
.
.
JMP Etiq
.
.
72

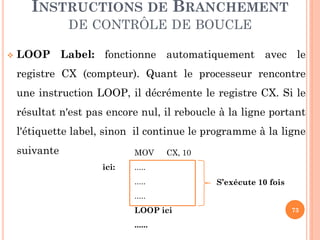

73. INSTRUCTIONS DE BRANCHEMENT
DE CONTRÔLE DE BOUCLE

LOOP Label: fonctionne automatiquement avec le
registre CX (compteur). Quant le processeur rencontre
une instruction LOOP, il décrémente le registre CX. Si le
résultat n'est pas encore nul, il reboucle à la ligne portant
l'étiquette label, sinon il continue le programme à la ligne
suivante
MOV
ici:
CX, 10
.....
.....
S’exécute 10 fois
.....
LOOP ici
......
73

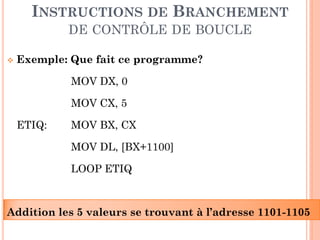

74. INSTRUCTIONS DE BRANCHEMENT
DE CONTRÔLE DE BOUCLE

Exemple: Que fait ce programme?
MOV DX, 0
MOV CX, 5
ETIQ:
MOV BX, CX
MOV DL, [BX+1100]
LOOP ETIQ
74
Addition les 5 valeurs se trouvant à l’adresse 1101-1105

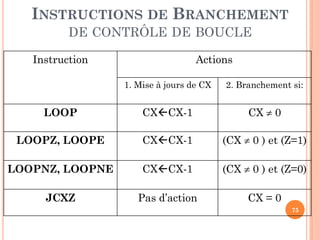

75. INSTRUCTIONS DE BRANCHEMENT
DE CONTRÔLE DE BOUCLE
Instruction
Actions
1. Mise à jours de CX
2. Branchement si:
LOOP
CXCX-1
CX  0
LOOPZ, LOOPE
CXCX-1
(CX  0 ) et (Z=1)
LOOPNZ, LOOPNE
CXCX-1
(CX  0 ) et (Z=0)
JCXZ
Pas d’action
CX = 0
75

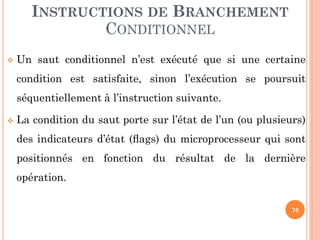

76. INSTRUCTIONS DE BRANCHEMENT
CONDITIONNEL

Un saut conditionnel n’est exécuté que si une certaine
condition est satisfaite, sinon l’exécution se poursuit
séquentiellement à l’instruction suivante.

La condition du saut porte sur l’état de l’un (ou plusieurs)
des indicateurs d’état (flags) du microprocesseur qui sont
positionnés en fonction du résultat de la dernière
opération.
76

77. Instruction
Nom
Condition
JZ
Jump if Zero
Saut si Z = 1
JNZ
Jump if Not Zero
Saut si Z = 0
JC
Jump if Carry
Saut si C = 1
JNC
Jump if Not Carry
Saut si C = 0
JS
Jump if Sign
Saut si S = 1
JNS
Jump if Not Sign
Saut si S = 0
JO
Jump if Overflow
Saut si O = 1
JNO
Jump if Not Overflow
Saut si O = 0
JP
Jump if Parity
Saut si P = 1
JNP
Jump if Not Parity
Saut si P = 0
77

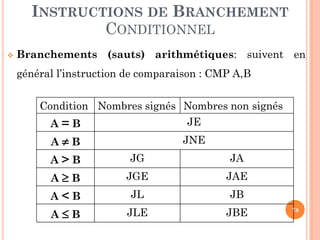

78. INSTRUCTIONS DE BRANCHEMENT
CONDITIONNEL

Branchements (sauts) arithmétiques: suivent en
général l’instruction de comparaison : CMP A,B
Condition Nombres signés Nombres non signés
JE
A=B
AB
JNE
A>B
JG
JA
AB
JGE
JAE
A<B
JL
JB
AB
JLE
JBE
78

79. PARTIE 3:
PROGRAMMATION EN ASSEMBLEUR
8086
79

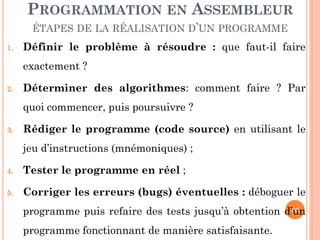

80. PROGRAMMATION EN ASSEMBLEUR
ÉTAPES DE LA RÉALISATION D’UN PROGRAMME
1.
Définir le problème à résoudre : que faut-il faire
exactement ?
2.
Déterminer des algorithmes: comment faire ? Par
quoi commencer, puis poursuivre ?
3.
Rédiger le programme (code source) en utilisant le
jeu d’instructions (mnémoniques) ;
4.
Tester le programme en réel ;
5.
Corriger les erreurs (bugs) éventuelles : déboguer le
80
programme puis refaire des tests jusqu’à obtention d’un
programme fonctionnant de manière satisfaisante.

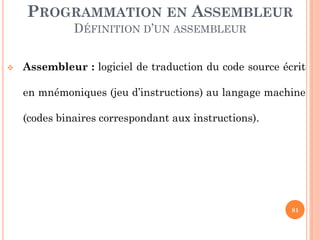

81. PROGRAMMATION EN ASSEMBLEUR
DÉFINITION D’UN ASSEMBLEUR

Assembleur : logiciel de traduction du code source écrit
en mnémoniques (jeu d’instructions) au langage machine
(codes binaires correspondant aux instructions).
81

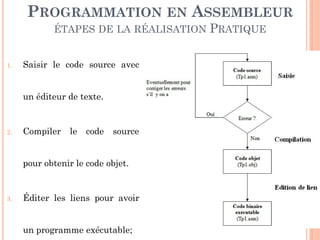

82. PROGRAMMATION EN ASSEMBLEUR
ÉTAPES DE LA RÉALISATION
1.
PRATIQUE
Saisir le code source avec
un éditeur de texte.
2.
Compiler
le
code
source
pour obtenir le code objet.
3.
Éditer les liens pour avoir
82
un programme exécutable;

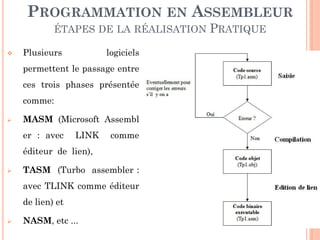

83. PROGRAMMATION EN ASSEMBLEUR
ÉTAPES DE LA RÉALISATION

Plusieurs
PRATIQUE
logiciels
permettent le passage entre
ces trois phases présentée
comme:

MASM (Microsoft Assembl
er : avec
LINK
comme
éditeur de lien),

TASM (Turbo assembler :
avec TLINK comme éditeur
de lien) et

NASM, etc ...
83

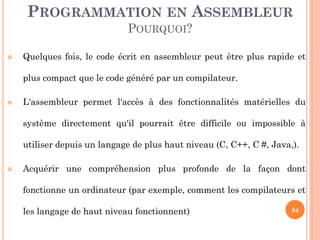

84. PROGRAMMATION EN ASSEMBLEUR
POURQUOI?

Quelques fois, le code écrit en assembleur peut être plus rapide et
plus compact que le code généré par un compilateur.

L'assembleur permet l'accès à des fonctionnalités matérielles du
système directement qu'il pourrait être difficile ou impossible à
utiliser depuis un langage de plus haut niveau (C, C++, C #, Java,).

Acquérir une compréhension plus profonde de la façon dont
fonctionne un ordinateur (par exemple, comment les compilateurs et
les langage de haut niveau fonctionnent)
84

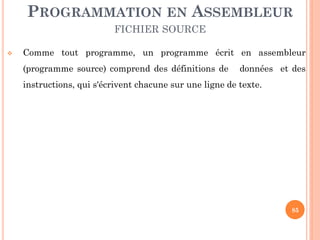

85. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE

Comme tout programme, un programme écrit en assembleur
(programme source) comprend des définitions de
données et des
instructions, qui s'écrivent chacune sur une ligne de texte.
85

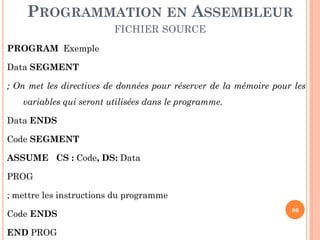

86. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE
PROGRAM Exemple
Data SEGMENT
; On met les directives de données pour réserver de la mémoire pour les
variables qui seront utilisées dans le programme.
Data ENDS
Code SEGMENT
ASSUME CS : Code, DS: Data
PROG
; mettre les instructions du programme
Code ENDS
END PROG
86

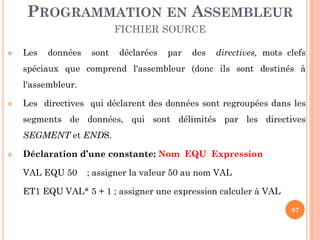

87. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE

Les
données
sont
déclarées
par
des
directives, mots clefs
spéciaux que comprend l'assembleur (donc ils sont destinés à
l'assembleur.

Les directives qui déclarent des données sont regroupées dans les
segments de données, qui sont délimités par les directives
SEGMENT et ENDS.

Déclaration d’une constante: Nom EQU Expression
VAL EQU 50
; assigner la valeur 50 au nom VAL
ET1 EQU VAL* 5 + 1 ; assigner une expression calculer à VAL
87

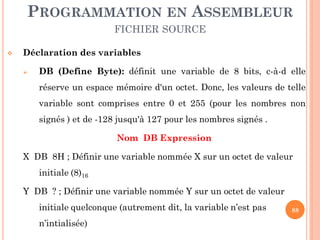

88. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE

Déclaration des variables

DB (Define Byte): définit une variable de 8 bits, c-à-d elle
réserve un espace mémoire d'un octet. Donc, les valeurs de telle
variable sont comprises entre 0 et 255 (pour les nombres non
signés ) et de -128 jusqu'à 127 pour les nombres signés .
Nom DB Expression
X DB 8H ; Définir une variable nommée X sur un octet de valeur
initiale (8)16
Y DB ? ; Définir une variable nommée Y sur un octet de valeur
initiale quelconque (autrement dit, la variable n’est pas
n’intialisée)
88

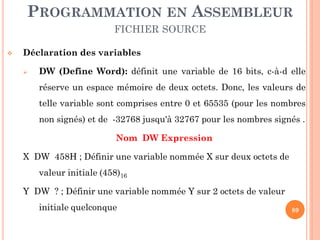

89. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE

Déclaration des variables

DW (Define Word): définit une variable de 16 bits, c-à-d elle
réserve un espace mémoire de deux octets. Donc, les valeurs de
telle variable sont comprises entre 0 et 65535 (pour les nombres
non signés) et de -32768 jusqu'à 32767 pour les nombres signés .
Nom DW Expression
X DW 458H ; Définir une variable nommée X sur deux octets de
valeur initiale (458)16
Y DW ? ; Définir une variable nommée Y sur 2 octets de valeur
initiale quelconque
89

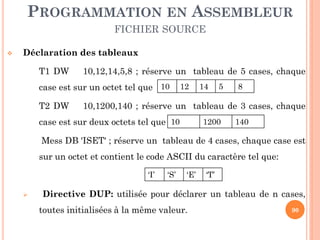

90. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE

Déclaration des tableaux
T1 DW
10,12,14,5,8 ; réserve un tableau de 5 cases, chaque
case est sur un octet tel que 10
T2 DW
12
14
5
8
10,1200,140 ; réserve un tableau de 3 cases, chaque
case est sur deux octets tel que 10
1200
140
Mess DB 'ISET' ; réserve un tableau de 4 cases, chaque case est
sur un octet et contient le code ASCII du caractère tel que:
‘I’

‘S’
‘E’
‘T’
Directive DUP: utilisée pour déclarer un tableau de n cases,
toutes initialisées à la même valeur.
90

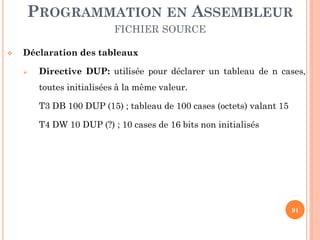

91. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE

Déclaration des tableaux

Directive DUP: utilisée pour déclarer un tableau de n cases,
toutes initialisées à la même valeur.
T3 DB 100 DUP (15) ; tableau de 100 cases (octets) valant 15
T4 DW 10 DUP (?) ; 10 cases de 16 bits non initialisés
91

92. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE

Les instructions sont placées dans le segment de code.
Code SEGMENT ; Sert à déclarer le début segment code. On aurait
aussi bien pu choisir un autre nom que Code
ASSUME
CS : Code, DS: Data ; Permet d'indiquer à l'assembleur le
nom du segment de données et de code
PROG; La première instruction du programme doit toujours être repérée
par une étiquette (dans notre cas : PROG).
; mettre les instructions du programme
Code ENDS ; Sert à déclarer la fin du segment code.
END PROG ; Permet d'indiquer à l'éditeur de liens quelle est la première
92
instruction qui a été exécutée lorsque l'on lance le programme

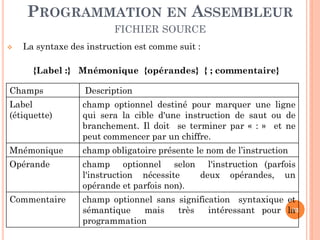

93. PROGRAMMATION EN ASSEMBLEUR
FICHIER SOURCE

La syntaxe des instruction est comme suit :
{Label :} Mnémonique {opérandes} { ; commentaire}
Champs
Description
Label
(étiquette)
champ optionnel destiné pour marquer une ligne
qui sera la cible d'une instruction de saut ou de
branchement. Il doit se terminer par « : » et ne
peut commencer par un chiffre.
Mnémonique
champ obligatoire présente le nom de l’instruction
Opérande
champ optionnel selon l'instruction (parfois
l'instruction nécessite
deux opérandes, un
opérande et parfois non).
Commentaire
champ optionnel sans signification syntaxique et
93
sémantique
mais
très
intéressant pour la
programmation

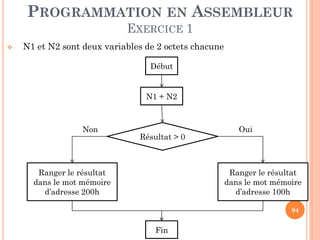

94. PROGRAMMATION EN ASSEMBLEUR
EXERCICE 1

N1 et N2 sont deux variables de 2 octets chacune
Début
N1 + N2
Non
Résultat > 0
Ranger le résultat
dans le mot mémoire
d’adresse 200h
Oui
Ranger le résultat
dans le mot mémoire
d’adresse 100h
94
Fin

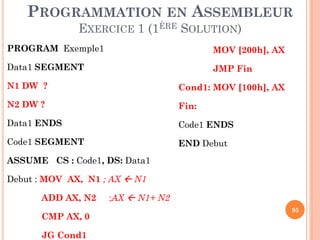

95. PROGRAMMATION EN ASSEMBLEUR
EXERCICE 1 (1ÈRE SOLUTION)
PROGRAM Exemple1
MOV [200h], AX
Data1 SEGMENT
JMP Fin
N1 DW ?
Cond1: MOV [100h], AX
N2 DW ?
Fin:
Data1 ENDS
Code1 ENDS
Code1 SEGMENT
END Debut
ASSUME CS : Code1, DS: Data1
Debut : MOV AX, N1 ; AX  N1
ADD AX, N2
CMP AX, 0
JG Cond1
;AX  N1+ N2
95

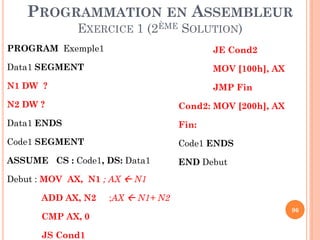

96. PROGRAMMATION EN ASSEMBLEUR
EXERCICE 1 (2ÈME SOLUTION)
PROGRAM Exemple1
JE Cond2
Data1 SEGMENT
MOV [100h], AX
N1 DW ?
JMP Fin
N2 DW ?
Cond2: MOV [200h], AX
Data1 ENDS
Fin:
Code1 SEGMENT
Code1 ENDS
ASSUME CS : Code1, DS: Data1
END Debut
Debut : MOV AX, N1 ; AX  N1
ADD AX, N2
CMP AX, 0
JS Cond1
;AX  N1+ N2
96

97. PROGRAMMATION EN ASSEMBLEUR

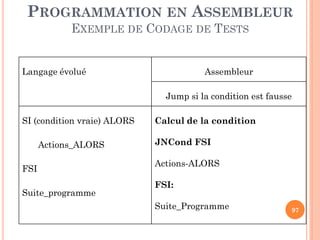

EXEMPLE DE CODAGE DE TESTS
Langage évolué
Assembleur
Jump si la condition est fausse
SI (condition vraie) ALORS
Actions_ALORS
FSI
Suite_programme
Calcul de la condition
JNCond FSI
Actions-ALORS
FSI:
Suite_Programme
97

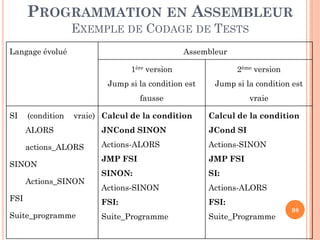

98. PROGRAMMATION EN ASSEMBLEUR
EXEMPLE DE CODAGE DE TESTS
Langage évolué
Assembleur
1ère version
Jump si la condition est
(condition
Jump si la condition est
fausse
SI
2ème version
vraie
vraie) Calcul de la condition
Calcul de la condition
ALORS
JNCond SINON
JCond SI
actions_ALORS
Actions-ALORS
Actions-SINON
JMP FSI
JMP FSI
SINON:
SI:
Actions-SINON
Actions-ALORS
FSI:
FSI:
Suite_Programme
Suite_Programme
SINON
Actions_SINON
FSI
Suite_programme
98

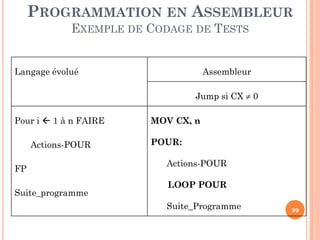

99. PROGRAMMATION EN ASSEMBLEUR
EXEMPLE DE CODAGE DE TESTS
Langage évolué
Assembleur
Jump si CX  0
Pour i  1 à n FAIRE
Actions-POUR
FP
Suite_programme
MOV CX, n
POUR:
Actions-POUR
LOOP POUR
Suite_Programme
99

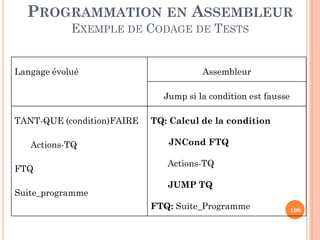

100. PROGRAMMATION EN ASSEMBLEUR
EXEMPLE DE CODAGE DE TESTS
Langage évolué
Assembleur
Jump si la condition est fausse
TANT-QUE (condition)FAIRE
Actions-TQ
FTQ
Suite_programme
TQ: Calcul de la condition
JNCond FTQ
Actions-TQ
JUMP TQ
FTQ: Suite_Programme
100

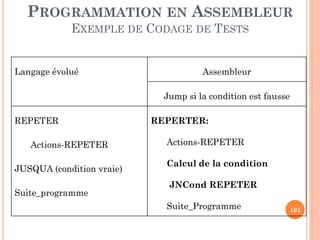

101. PROGRAMMATION EN ASSEMBLEUR
EXEMPLE DE CODAGE DE TESTS
Langage évolué
Assembleur
Jump si la condition est fausse
REPETER
Actions-REPETER
JUSQUA (condition vraie)
Suite_programme
REPERTER:
Actions-REPETER
Calcul de la condition
JNCond REPETER
Suite_Programme
101

102. PROGRAMMATION EN ASSEMBLEUR

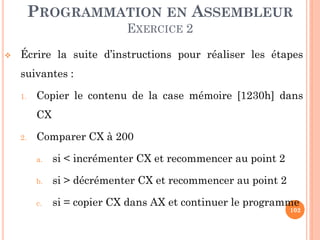

EXERCICE 2

Écrire la suite d’instructions pour réaliser les étapes
suivantes :
1.
Copier le contenu de la case mémoire [1230h] dans
CX
2.
Comparer CX à 200
a.
si < incrémenter CX et recommencer au point 2
b.
si > décrémenter CX et recommencer au point 2
c.
si = copier CX dans AX et continuer le programme
102

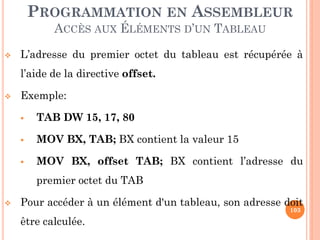

103. PROGRAMMATION EN ASSEMBLEUR
ACCÈS AUX ÉLÉMENTS D’UN TABLEAU

L’adresse du premier octet du tableau est récupérée à
l’aide de la directive offset.

Exemple:

TAB DW 15, 17, 80

MOV BX, TAB; BX contient la valeur 15

MOV BX, offset TAB; BX contient l’adresse du
premier octet du TAB

Pour accéder à un élément d'un tableau, son adresse doit
103
être calculée.

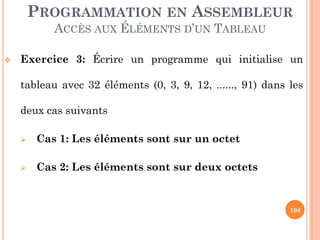

104. PROGRAMMATION EN ASSEMBLEUR
ACCÈS AUX ÉLÉMENTS D’UN TABLEAU

Exercice 3: Écrire un programme qui initialise un
tableau avec 32 éléments (0, 3, 9, 12, ......, 91) dans les
deux cas suivants

Cas 1: Les éléments sont sur un octet

Cas 2: Les éléments sont sur deux octets
104

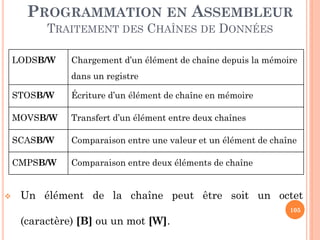

105. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES
LODSB/W
Chargement d’un élément de chaîne depuis la mémoire
dans un registre
STOSB/W
MOVSB/W
Transfert d’un élément entre deux chaînes
SCASB/W
Comparaison entre une valeur et un élément de chaîne
CMPSB/W

Écriture d’un élément de chaîne en mémoire
Comparaison entre deux éléments de chaîne
Un élément de la chaîne peut être soit un octet
105
(caractère) [B] ou un mot [W].

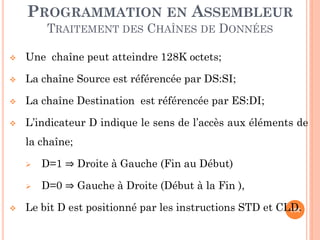

106. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

Une chaîne peut atteindre 128K octets;

La chaîne Source est référencée par DS:SI;

La chaîne Destination est référencée par ES:DI;

L’indicateur D indique le sens de l’accès aux éléments de
la chaîne;



D=1 ⇒ Droite à Gauche (Fin au Début)
D=0 ⇒ Gauche à Droite (Début à la Fin ),
Le bit D est positionné par les instructions STD et CLD.
106

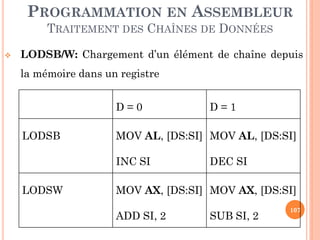

107. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

LODSB/W: Chargement d’un élément de chaîne depuis
la mémoire dans un registre
D=0
LODSB
MOV AL, [DS:SI] MOV AL, [DS:SI]
INC SI
LODSW
D=1
DEC SI
MOV AX, [DS:SI] MOV AX, [DS:SI]
ADD SI, 2
SUB SI, 2
107

108. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

STOSB/W: Écriture d’un élément de chaîne en mémoire
D=0
STOSB
MOV [ES:DI], AL MOV [ES:DI], AL
INC DI
STOSW
D=1
DEC DI
MOV [ES:DI], AX MOV [ES:DI], AX
ADD DI, 2
SUB DI, 2
108

109. PROGRAMMATION EN ASSEMBLEUR

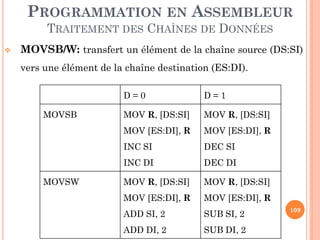

TRAITEMENT DES CHAÎNES DE DONNÉES

MOVSB/W: transfert un élément de la chaîne source (DS:SI)
vers une élément de la chaîne destination (ES:DI).
D=0
MOV R, [DS:SI]
MOV [ES:DI], R
INC SI
DEC SI
INC DI
MOVSW
MOV R, [DS:SI]
MOV [ES:DI], R
MOVSB
D=1
DEC DI
MOV R, [DS:SI]
MOV R, [DS:SI]
MOV [ES:DI], R
MOV [ES:DI], R
ADD SI, 2
SUB SI, 2
ADD DI, 2
SUB DI, 2
109

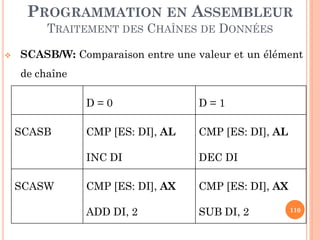

110. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

SCASB/W: Comparaison entre une valeur et un élément
de chaîne
D=0
SCASW
CMP [ES: DI], AL
CMP [ES: DI], AL
INC DI
SCASB
D=1
DEC DI
CMP [ES: DI], AX
CMP [ES: DI], AX
ADD DI, 2
SUB DI, 2
110

111. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

CMPSB/W: compare un élément de la chaîne source (DS:SI)
avec une élément de la chaîne destination (ES:DI).
D=0
MOV R, [DS:SI]
CMP [ES:DI], R
INC SI
DEC SI
INC DI
CMPSW
MOV R, [DS:SI]
CMP [ES:DI], R
CMPSB
D=1
DEC DI
MOV R, [DS:SI]
MOV R, [DS:SI]
CMP [ES:DI], R
CMP [ES:DI], R
ADD SI, 2
SUB SI, 2
ADD DI, 2
SUB DI, 2
111

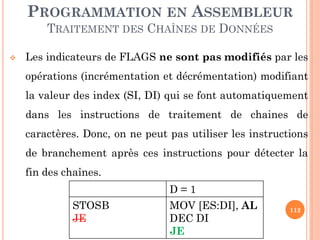

112. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

Les indicateurs de FLAGS ne sont pas modifiés par les
opérations (incrémentation et décrémentation) modifiant
la valeur des index (SI, DI) qui se font automatiquement
dans les instructions de traitement de chaines de
caractères. Donc, on ne peut pas utiliser les instructions
de branchement après ces instructions pour détecter la
fin des chaînes.
D=1
STOSB
JE
MOV [ES:DI], AL
DEC DI
JE
112

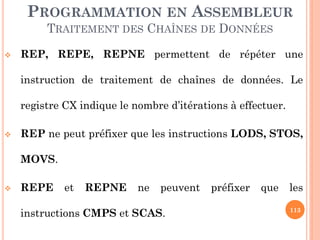

113. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

REP, REPE, REPNE permettent de répéter une
instruction de traitement de chaînes de données. Le
registre CX indique le nombre d’itérations à effectuer.

REP ne peut préfixer que les instructions LODS, STOS,
MOVS.

REPE
et
REPNE
ne
peuvent
instructions CMPS et SCAS.
préfixer
que
les
113

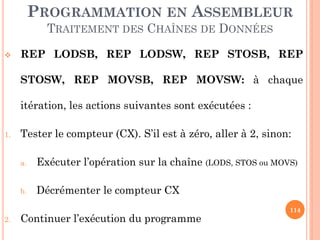

114. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

REP LODSB, REP LODSW, REP STOSB, REP
STOSW, REP MOVSB, REP MOVSW: à chaque
itération, les actions suivantes sont exécutées :
1.
Tester le compteur (CX). S’il est à zéro, aller à 2, sinon:
a.
b.
2.
Exécuter l’opération sur la chaîne (LODS, STOS ou MOVS)
Décrémenter le compteur CX
Continuer l’exécution du programme
114

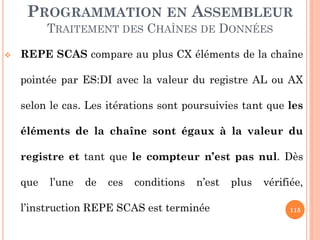

115. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

REPE SCAS compare au plus CX éléments de la chaîne
pointée par ES:DI avec la valeur du registre AL ou AX
selon le cas. Les itérations sont poursuivies tant que les
éléments de la chaîne sont égaux à la valeur du
registre et tant que le compteur n’est pas nul. Dès
que
l’une
de
ces
conditions
n’est
l’instruction REPE SCAS est terminée
plus
vérifiée,
115

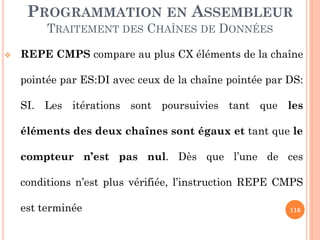

116. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

REPE CMPS compare au plus CX éléments de la chaîne
pointée par ES:DI avec ceux de la chaîne pointée par DS:
SI. Les itérations sont poursuivies tant que les
éléments des deux chaînes sont égaux et tant que le
compteur n’est pas nul. Dès que l’une de ces
conditions n’est plus vérifiée, l’instruction REPE CMPS
est terminée
116

117. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES


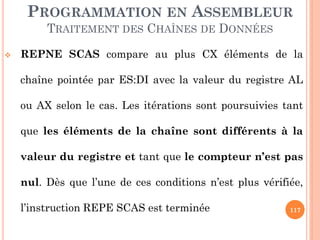

REPNE SCAS compare au plus CX éléments de la
chaîne pointée par ES:DI avec la valeur du registre AL
ou AX selon le cas. Les itérations sont poursuivies tant
que les éléments de la chaîne sont différents à la
valeur du registre et tant que le compteur n’est pas
nul. Dès que l’une de ces conditions n’est plus vérifiée,
l’instruction REPE SCAS est terminée
117

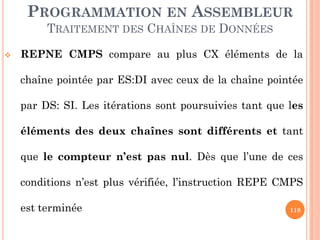

118. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

REPNE CMPS compare au plus CX éléments de la
chaîne pointée par ES:DI avec ceux de la chaîne pointée
par DS: SI. Les itérations sont poursuivies tant que les
éléments des deux chaînes sont différents et tant
que le compteur n’est pas nul. Dès que l’une de ces
conditions n’est plus vérifiée, l’instruction REPE CMPS
est terminée
118

119. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES


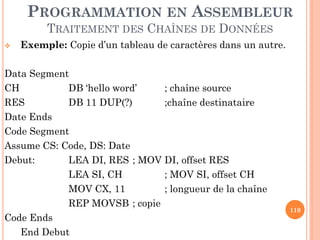

Exemple: Copie d’un tableau de caractères dans un autre.
Data Segment
CH
DB ‘hello word’
; chaîne source
RES
DB 11 DUP(?)
;chaîne destinataire
Date Ends
Code Segment
Assume CS: Code, DS: Date
Debut:
LEA DI, RES ; MOV DI, offset RES
LEA SI, CH
; MOV SI, offset CH
MOV CX, 11
; longueur de la chaîne
REP MOVSB ; copie
Code Ends
End Debut
119

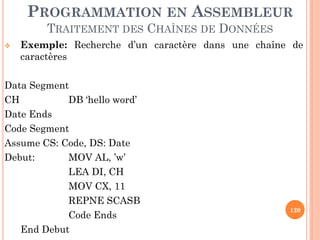

120. PROGRAMMATION EN ASSEMBLEUR
TRAITEMENT DES CHAÎNES DE DONNÉES

Exemple: Recherche d’un caractère dans une chaîne de
caractères
Data Segment
CH
DB ‘hello word’
Date Ends
Code Segment
Assume CS: Code, DS: Date
Debut:
MOV AL, ’w’
LEA DI, CH
MOV CX, 11
REPNE SCASB
Code Ends
End Debut
120

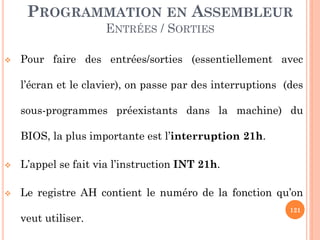

121. PROGRAMMATION EN ASSEMBLEUR
ENTRÉES / SORTIES

Pour faire des entrées/sorties (essentiellement avec
l’écran et le clavier), on passe par des interruptions (des
sous-programmes préexistants dans la machine) du
BIOS, la plus importante est l’interruption 21h.

L’appel se fait via l’instruction INT 21h.

Le registre AH contient le numéro de la fonction qu’on
veut utiliser.
121

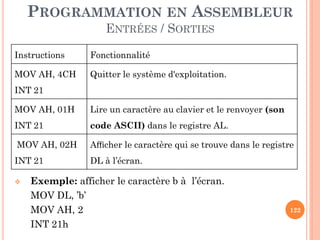

122. PROGRAMMATION EN ASSEMBLEUR
ENTRÉES / SORTIES
Instructions
Fonctionnalité
MOV AH, 4CH
Quitter le système d'exploitation.
INT 21
MOV AH, 01H
Lire un caractère au clavier et le renvoyer (son
INT 21
code ASCII) dans le registre AL.
MOV AH, 02H
Afficher le caractère qui se trouve dans le registre
INT 21
DL à l’écran.

Exemple: afficher le caractère b à l’écran.
MOV DL, ’b’
MOV AH, 2
INT 21h
122

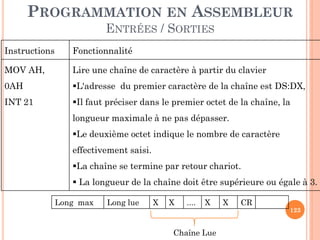

123. PROGRAMMATION EN ASSEMBLEUR
ENTRÉES / SORTIES
Instructions
Fonctionnalité
MOV AH,
Lire une chaîne de caractère à partir du clavier
0AH
L'adresse du premier caractère de la chaîne est DS:DX,
INT 21
Il faut préciser dans le premier octet de la chaîne, la
longueur maximale à ne pas dépasser.
Le deuxième octet indique le nombre de caractère
effectivement saisi.
La chaîne se termine par retour chariot.
 La longueur de la chaîne doit être supérieure ou égale à 3.
Long max
Long lue
X
X
....
X
Chaîne Lue
X
CR
123

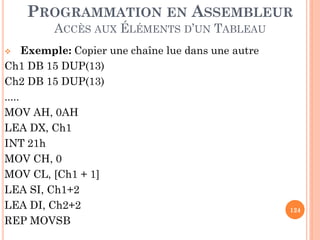

124. PROGRAMMATION EN ASSEMBLEUR
ACCÈS AUX ÉLÉMENTS D’UN TABLEAU
Exemple: Copier une chaîne lue dans une autre
Ch1 DB 15 DUP(13)
Ch2 DB 15 DUP(13)
.....
MOV AH, 0AH
LEA DX, Ch1
INT 21h
MOV CH, 0
MOV CL, [Ch1 + 1]
LEA SI, Ch1+2
LEA DI, Ch2+2
REP MOVSB

124

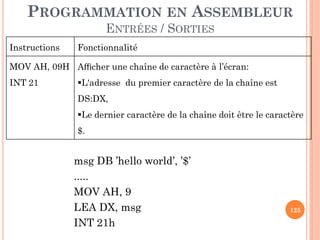

125. PROGRAMMATION EN ASSEMBLEUR
ENTRÉES / SORTIES
Instructions
Fonctionnalité
MOV AH, 09H Afficher une chaîne de caractère à l’écran:
INT 21
L'adresse du premier caractère de la chaîne est
DS:DX,
Le dernier caractère de la chaîne doit être le caractère
$.
msg DB ’hello world’, ’$’
.....
MOV AH, 9
LEA DX, msg
INT 21h
125

126. PARTIE 4:
CODE MACHINE DES
INSTRUCTIONS 8086
126

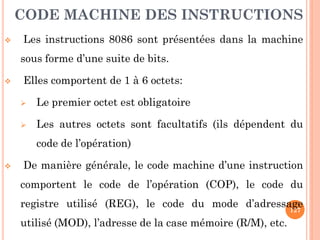

127. CODE MACHINE DES INSTRUCTIONS

Les instructions 8086 sont présentées dans la machine
sous forme d’une suite de bits.

Elles comportent de 1 à 6 octets:

Le premier octet est obligatoire

Les autres octets sont facultatifs (ils dépendent du
code de l’opération)

De manière générale, le code machine d’une instruction
comportent le code de l’opération (COP), le code du
registre utilisé (REG), le code du mode d’adressage
127
utilisé (MOD), l’adresse de la case mémoire (R/M), etc.

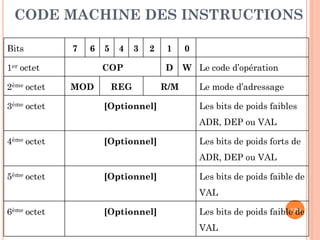

128. CODE MACHINE DES INSTRUCTIONS
Bits
7
6
1er octet
2ème octet
3ème octet
5
4
3
2
COP
MOD
REG
[Optionnel]
1
0
D
W Le code d’opération
R/M
Le mode d’adressage
Les bits de poids faibles
ADR, DEP ou VAL
4ème octet
[Optionnel]
Les bits de poids forts de
ADR, DEP ou VAL
5ème octet
[Optionnel]
Les bits de poids faible de
VAL
6ème octet
[Optionnel]
128
Les bits de poids faible de
VAL

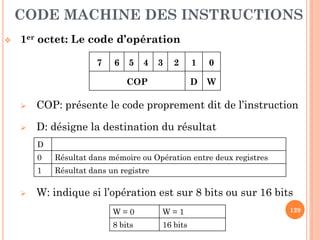

129. CODE MACHINE DES INSTRUCTIONS

1er octet: Le code d’opération
7
6
5
4
3
2
0
D
COP
1
W

COP: présente le code proprement dit de l’instruction

D: désigne la destination du résultat
D
0
1

Résultat dans mémoire ou Opération entre deux registres
Résultat dans un registre
W: indique si l’opération est sur 8 bits ou sur 16 bits
W=0
W=1
8 bits
16 bits
129

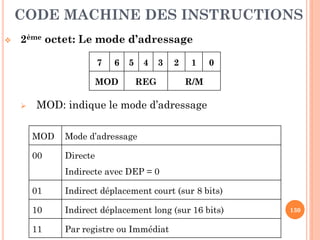

130. CODE MACHINE DES INSTRUCTIONS

2ème octet: Le mode d’adressage
7
6
MOD

5
4
3
REG
2
1
0
R/M
MOD: indique le mode d’adressage
MOD
Mode d’adressage
00
Directe
Indirecte avec DEP = 0
01
Indirect déplacement court (sur 8 bits)
10
Indirect déplacement long (sur 16 bits)
11
Par registre ou Immédiat
130

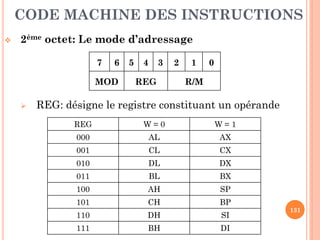

131. CODE MACHINE DES INSTRUCTIONS

2ème octet: Le mode d’adressage
7
6
MOD

5
4
3
REG
2
1
0
R/M
REG: désigne le registre constituant un opérande
REG
W=0
W=1
000
AL
AX
001
CL
CX
010
DL
DX
011
BL
BX
100
AH
SP
101
CH
BP
110
DH
SI
111
BH
DI
131

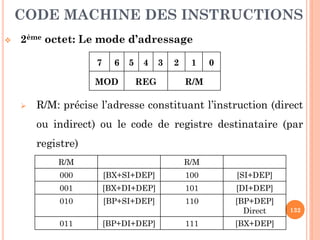

132. CODE MACHINE DES INSTRUCTIONS

2ème octet: Le mode d’adressage
7
6
MOD

5
4
REG
3
2
1
0
R/M
R/M: précise l’adresse constituant l’instruction (direct
ou indirect) ou le code de registre destinataire (par
registre)
R/M
R/M
000
[BX+SI+DEP]
100
[SI+DEP]
001
[BX+DI+DEP]
101
[DI+DEP]
010
[BP+SI+DEP]
110
[BP+DEP]
Direct
011
[BP+DI+DEP]
111
[BX+DEP]
132

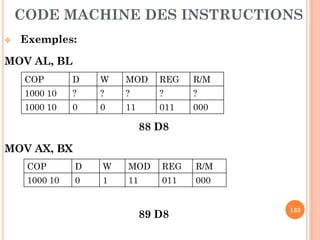

133. CODE MACHINE DES INSTRUCTIONS

Exemples:
MOV AL, BL
COP
D
W
MOD
REG
R/M
1000 10
?
?
?
?
?
1000 10
0
0
11
011
000
88 D8
MOV AX, BX
COP
D
W
MOD
REG
R/M
1000 10
0
1
11
011
000
89 D8
133

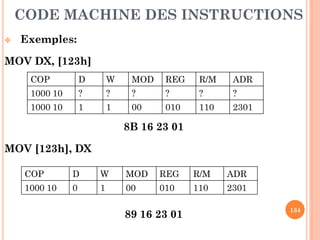

134. CODE MACHINE DES INSTRUCTIONS

Exemples:
MOV DX, [123h]
COP
D
W
MOD
REG
R/M
ADR
1000 10
?
?
?
?
?
?
1000 10
1
1
00
010
110
2301
8B 16 23 01
MOV [123h], DX
COP
D
W
MOD
REG
R/M
ADR
1000 10
0
1
00
010
110
2301
89 16 23 01
134

135. CODE MACHINE DES INSTRUCTIONS

Exemples:
MOV [SI], BL
COP
D
W
MOD
REG
R/M
1000 10
?
?
?
?
?
1000 10
0
0
00
011
100
88 1C
MOV [SI + 14h], BL
COP
D
W
MOD
REG
R/M
ADR
1000 10
0
0
01
011
100
14
88 5C 14
135

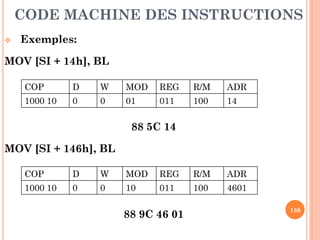

136. CODE MACHINE DES INSTRUCTIONS

Exemples:
MOV [SI + 14h], BL
COP
D
W
MOD
REG
R/M
ADR
1000 10
0
0
01
011
100
14
88 5C 14
MOV [SI + 146h], BL
COP
D
W
MOD
REG
R/M
ADR
1000 10
0
0
10
011
100
4601
88 9C 46 01
136

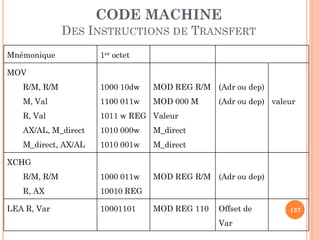

137. CODE MACHINE
DES INSTRUCTIONS DE TRANSFERT
Mnémonique
1er octet
MOV
R/M, R/M
1000 10dw
MOD REG R/M (Adr ou dep)
M, Val
1100 011w
MOD 000 M
R, Val
1011 w REG Valeur
AX/AL, M_direct
1010 000w
M_direct
M_direct, AX/AL
1010 001w
M_direct
R/M, R/M
1000 011w
MOD REG R/M (Adr ou dep)
R, AX
10010 REG
(Adr ou dep) valeur
XCHG
LEA R, Var
10001101
MOD REG 110
Offset de
Var
137

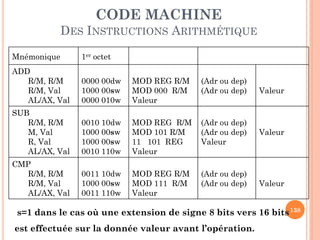

138. CODE MACHINE
DES INSTRUCTIONS ARITHMÉTIQUE
Mnémonique
1er octet
ADD
R/M, R/M
R/M, Val
AL/AX, Val
0000 00dw
1000 00sw
0000 010w
MOD REG R/M
MOD 000 R/M
Valeur
(Adr ou dep)
(Adr ou dep)
SUB
R/M, R/M
M, Val
R, Val
AL/AX, Val
0010 10dw
1000 00sw
1000 00sw
0010 110w
MOD REG R/M
MOD 101 R/M
11 101 REG
Valeur
(Adr ou dep)
(Adr ou dep)
Valeur
CMP
R/M, R/M
R/M, Val
AL/AX, Val
0011 10dw
1000 00sw
0011 110w
MOD REG R/M
MOD 111 R/M
Valeur
(Adr ou dep)
(Adr ou dep)
Valeur
Valeur
Valeur
s=1 dans le cas où une extension de signe 8 bits vers 16 bits 138
est effectuée sur la donnée valeur avant l’opération.

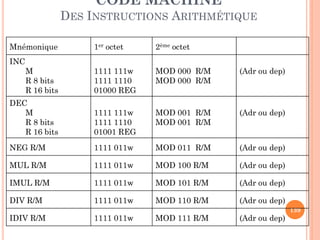

139. CODE MACHINE
DES INSTRUCTIONS ARITHMÉTIQUE
Mnémonique
1er octet
2ème octet
M
R 8 bits
R 16 bits
1111 111w
1111 1110
01000 REG
MOD 000 R/M
MOD 000 R/M
(Adr ou dep)
DEC
M
R 8 bits
R 16 bits
1111 111w
1111 1110
01001 REG
MOD 001 R/M
MOD 001 R/M
(Adr ou dep)
NEG R/M
1111 011w
MOD 011 R/M
(Adr ou dep)
MUL R/M
1111 011w
MOD 100 R/M
(Adr ou dep)
IMUL R/M
1111 011w
MOD 101 R/M
(Adr ou dep)
DIV R/M
1111 011w
MOD 110 R/M
(Adr ou dep)
INC
IDIV R/M
1111 011w
MOD 111 R/M
(Adr ou dep)
139

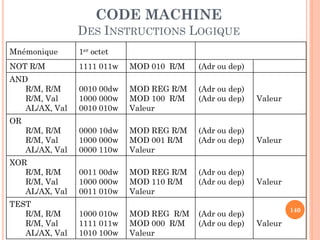

140. CODE MACHINE
DES INSTRUCTIONS LOGIQUE
Mnémonique
1er octet
NOT R/M
1111 011w
MOD 010 R/M
(Adr ou dep)
AND
R/M, R/M
R/M, Val
AL/AX, Val
0010 00dw
1000 000w
0010 010w
MOD REG R/M
MOD 100 R/M
Valeur
(Adr ou dep)
(Adr ou dep)
Valeur
R/M, R/M
R/M, Val
AL/AX, Val
0000 10dw
1000 000w
0000 110w
MOD REG R/M
MOD 001 R/M
Valeur
(Adr ou dep)
(Adr ou dep)
Valeur
XOR
R/M, R/M
R/M, Val
AL/AX, Val
0011 00dw
1000 000w
0011 010w
MOD REG R/M
MOD 110 R/M
Valeur
(Adr ou dep)
(Adr ou dep)
Valeur
TEST
R/M, R/M
R/M, Val
AL/AX, Val
1000 010w
1111 011w
1010 100w
MOD REG R/M
MOD 000 R/M
Valeur
(Adr ou dep)
(Adr ou dep)
OR
140
Valeur

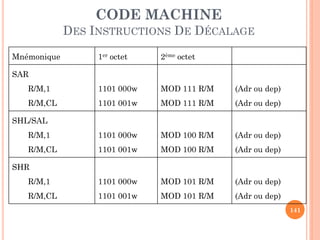

141. CODE MACHINE
DES INSTRUCTIONS DE DÉCALAGE
Mnémonique
1er octet
2ème octet
R/M,1
1101 000w
MOD 111 R/M
(Adr ou dep)
R/M,CL
1101 001w
MOD 111 R/M
(Adr ou dep)
R/M,1
1101 000w
MOD 100 R/M
(Adr ou dep)
R/M,CL
1101 001w
MOD 100 R/M
(Adr ou dep)
R/M,1
1101 000w
MOD 101 R/M
(Adr ou dep)
R/M,CL
1101 001w
MOD 101 R/M
(Adr ou dep)
SAR
SHL/SAL
SHR
141

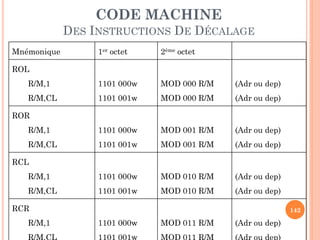

142. CODE MACHINE
DES INSTRUCTIONS DE DÉCALAGE
Mnémonique
1er octet
2ème octet
R/M,1
1101 000w
MOD 000 R/M
(Adr ou dep)
R/M,CL
1101 001w
MOD 000 R/M
(Adr ou dep)
R/M,1
1101 000w
MOD 001 R/M
(Adr ou dep)
R/M,CL
1101 001w
MOD 001 R/M
(Adr ou dep)
R/M,1
1101 000w
MOD 010 R/M
(Adr ou dep)
R/M,CL
1101 001w
MOD 010 R/M
(Adr ou dep)
ROL
ROR
RCL
RCR
R/M,1
142
1101 000w
MOD 011 R/M
(Adr ou dep)

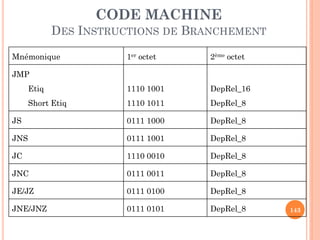

143. CODE MACHINE
DES INSTRUCTIONS DE BRANCHEMENT
Mnémonique
1er octet
2ème octet
Etiq
1110 1001
DepRel_16
Short Etiq
1110 1011
DepRel_8
JS
0111 1000
DepRel_8
JNS
0111 1001
DepRel_8
JC
1110 0010
DepRel_8
JNC
0111 0011
DepRel_8
JE/JZ
0111 0100
DepRel_8
JNE/JNZ
0111 0101
DepRel_8
JMP
143

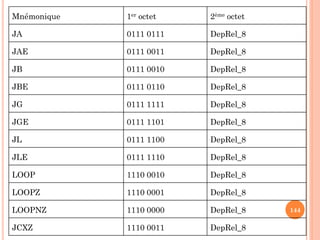

144. Mnémonique
1er octet
2ème octet
JA
0111 0111
DepRel_8
JAE
0111 0011
DepRel_8
JB
0111 0010
DepRel_8
JBE
0111 0110
DepRel_8
JG
0111 1111
DepRel_8
JGE
0111 1101
DepRel_8
JL
0111 1100
DepRel_8
JLE
0111 1110
DepRel_8
LOOP
1110 0010
DepRel_8
LOOPZ
1110 0001
DepRel_8
LOOPNZ
1110 0000
DepRel_8
JCXZ
1110 0011
DepRel_8
144

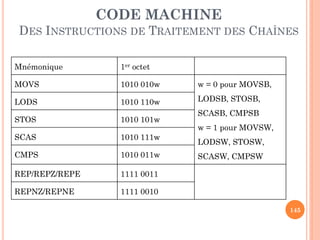

145. CODE MACHINE
DES INSTRUCTIONS DE TRAITEMENT DES CHAÎNES
Mnémonique
1er octet
MOVS
1010 010w
w = 0 pour MOVSB,
LODS
1010 110w
LODSB, STOSB,
STOS
1010 101w
SCAS
1010 111w
CMPS
1010 011w
REP/REPZ/REPE
1111 0011
REPNZ/REPNE
1111 0010
SCASB, CMPSB
w = 1 pour MOVSW,
LODSW, STOSW,
SCASW, CMPSW
145

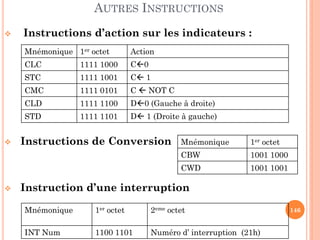

146. AUTRES INSTRUCTIONS

Instructions d’action sur les indicateurs :
Mnémonique 1er octet
Action
CLC
1111 1000
C0
STC
1111 1001
C 1
CMC
1111 0101
C  NOT C
CLD
1111 1100
D0 (Gauche à droite)
STD
1111 1101
D 1 (Droite à gauche)
Instructions de Conversion
1er octet
1001 1000
CWD

Mnémonique
CBW

1001 1001
Instruction d’une interruption
Mnémonique
1er octet
2eme octet
INT Num
1100 1101
Numéro d’ interruption (21h)
146

147. SOURCES DE CE COURS

A. Oumnad, Microprocesseur de la famille 8086, pp.53, Disponible sur
http://arabteam2000-forum.com/index.php?app=core&module=attach&section=attach&attach_id=133285

Djamal BENNOUAR, Cours Architecture des Ordinateurs 1, Département
Informatique, Faculté des Sciences, USDB, 2012.

Abdelhakim Khouas,
Cours
Architecture
des
Ordinateurs, Département de
Physique, Faculté des Sciences, Université de Boumerdes, 2008-2009. Disponible
sur http://infotroniquedz.ble.fr/architecture_des_pcs_107.htm

Microprocesseur
8086
Architecture
et
Programmation,
Disponible
sur
http://www.technologuepro.com/cours-genie-electrique/cours-2-microprocesseur8086-architecture-programmation/

Philippe Preux, Assembleur i8086, IUT Informatique du Littoral. Disponible sur
147
www.grappa.univ-lille3.fr/~ppreux/Documents/assembleur-i8086.pdf‎
