Les mémoires
M. Abdoulaye DIENG
adieng@gmail.com 1
Dec 2014

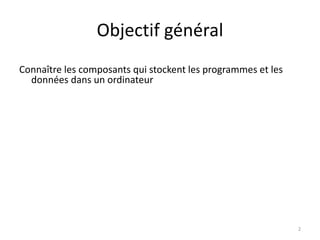

Objectif général
Connaître les composants qui stockent les programmes et les
données dans un ordinateur
2
Sommaire
1. Présentation de la mémoire
2. Organisation de la mémoire
3. Caractéristiques de la mémoire
4. Opérations sur la mémoire
5. Types de mémoires
6. Mémoires RAM
7. Mémoires ROM

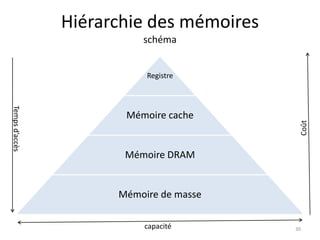

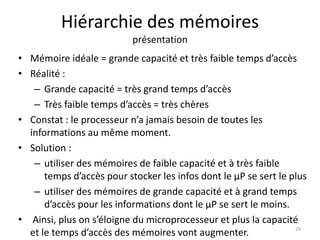

8. Hiérarchie des mémoires
3

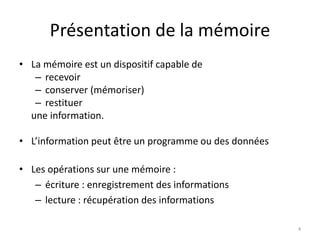

Présentation de la mémoire
• La mémoire est un dispositif capable de
– recevoir
– conserver (mémoriser)
– restituer
une information.
• L’information peut être un programme ou des données
• Les opérations sur une mémoire :
– écriture : enregistrement des informations
– lecture : récupération des informations
4

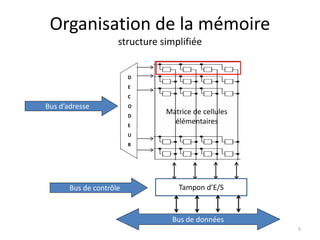

Organisation de la mémoire
structure simplifiée
Bus d’adresse
Bus de données
D
E
C
O
D
E
U
R
Tampon d’E/SBus de contrôle
Matrice de cellules
élémentaires
5

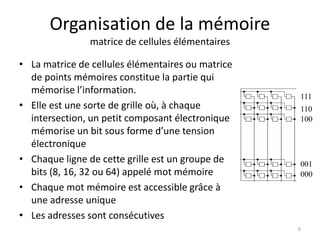

Organisation de la mémoire
matrice de cellules élémentaires
• La matrice de cellules élémentaires ou matrice
de points mémoires constitue la partie qui
mémorise l’information.
• Elle est une sorte de grille où, à chaque
intersection, un petit composant électronique
mémorise un bit sous forme d’une tension
électronique
• Chaque ligne de cette grille est un groupe de
bits (8, 16, 32 ou 64) appelé mot mémoire
• Chaque mot mémoire est accessible grâce à
une adresse unique
• Les adresses sont consécutives
000
001
100
110
111
6

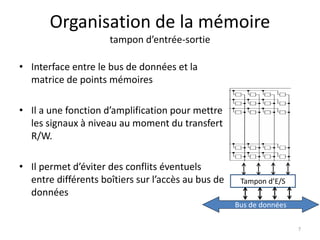

Organisation de la mémoire
tampon d’entrée-sortie
• Interface entre le bus de données et la
matrice de points mémoires
• Il a une fonction d’amplification pour mettre
les signaux à niveau au moment du transfert
R/W.
• Il permet d’éviter des conflits éventuels
entre différents boîtiers sur l’accès au bus de
données
Bus de données
Tampon d’E/S
7

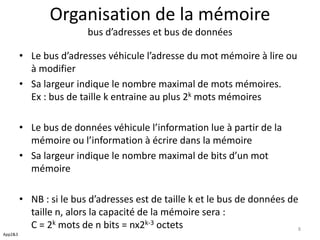

Organisation de la mémoire
bus d’adresses et bus de données
• Le bus d’adresses véhicule l’adresse du mot mémoire à lire ou
à modifier
• Sa largeur indique le nombre maximal de mots mémoires.
Ex : bus de taille k entraine au plus 2k mots mémoires
• Le bus de données véhicule l’information lue à partir de la
mémoire ou l’information à écrire dans la mémoire
• Sa largeur indique le nombre maximal de bits d’un mot
mémoire
• NB : si le bus d’adresses est de taille k et le bus de données de
taille n, alors la capacité de la mémoire sera :
C = 2k mots de n bits = nx2k-3 octets
App2&3
8

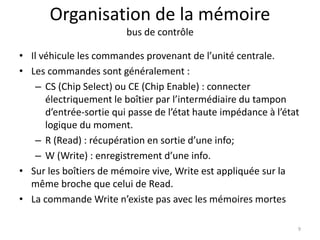

Organisation de la mémoire
bus de contrôle
• Il véhicule les commandes provenant de l’unité centrale.
• Les commandes sont généralement :
– CS (Chip Select) ou CE (Chip Enable) : connecter
électriquement le boîtier par l’intermédiaire du tampon
d’entrée-sortie qui passe de l’état haute impédance à l’état
logique du moment.
– R (Read) : récupération en sortie d’une info;
– W (Write) : enregistrement d’une info.
• Sur les boîtiers de mémoire vive, Write est appliquée sur la
même broche que celui de Read.
• La commande Write n’existe pas avec les mémoires mortes
9
Organisation de la mémoire
décodeur d’adresses
• C’est un circuit qui permet de sélectionner le mot mémoire à lire
ou à écrire en fonction de l’adresse qui lui est fournie en entrée.
• Deux modes de sélection d’un mot mémoire :
– Sélection linéaire (voir structure simplifiée) :
 un seul décodeur qui choisit un mot (si le bus d’adr est de
taille k, le décodeur sélectionne un mot parmi 2k).
 Usage : mémoires à faible nbre d’entrées et à accès rapide.
– Sélection à deux dimensions (voir structure matricielle) :
 l’adresse (k bits) est éclatée vers un décodeur ligne (l bits de
poids faibles) et un décodeur colonne (les c bits restants).
 Le décodeur ligne choisit une ligne et le décodeur colonne
choisit n (taille du mot mémoire) colonnes de cette ligne.
 Le décodeur colonne peut être constitué de n multiplexeurs
sélectionnant chacun 1 colonne parmi 2c/n. 10

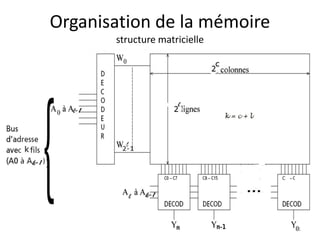

Organisation de la mémoire
structure matricielle
11
Organisation de la mémoire
exemples de décodage d’adresses
• Exemple 2
Une mémoire de 512 mots de 4 bits nécessite :
– 512 lignes en sortie avec une structure linéaire
– 64 lignes croisées à 32 colonnes avec une structure
matricielle. (512 x 4 bits = 64 x 8 x 4 bits = 26x23x4 bits)
Avec l’adresse (001 001000) la ligne W8 sera activée et la 2ème
colonne (C1, C9, C17 et C25) de chacun des 4 multiplexeurs sera
activée
• Exemple 1
Une mémoire à structure linéaire a un bus d’adresse
de taille 2 bits. La table de vérité des quatre sorties
S0, S1, S2 et S3 en fonction des deux entrées A0 et A1
est ci-contre.
App4&5
12

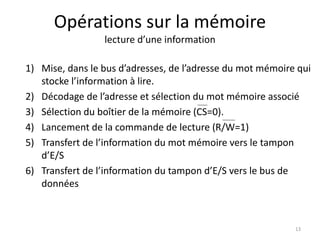

Opérations sur la mémoire
lecture d’une information
1) Mise, dans le bus d’adresses, de l’adresse du mot mémoire qui
stocke l’information à lire.
2) Décodage de l’adresse et sélection du mot mémoire associé
3) Sélection du boîtier de la mémoire (CS=0).
4) Lancement de la commande de lecture (R/W=1)
5) Transfert de l’information du mot mémoire vers le tampon
d’E/S
6) Transfert de l’information du tampon d’E/S vers le bus de
données
13

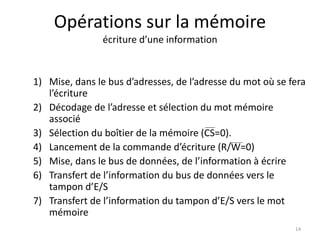

Opérations sur la mémoire
écriture d’une information
1) Mise, dans le bus d’adresses, de l’adresse du mot où se fera
l’écriture
2) Décodage de l’adresse et sélection du mot mémoire
associé
3) Sélection du boîtier de la mémoire (CS=0).
4) Lancement de la commande d’écriture (R/W=0)
5) Mise, dans le bus de données, de l’information à écrire
6) Transfert de l’information du bus de données vers le
tampon d’E/S
7) Transfert de l’information du tampon d’E/S vers le mot
mémoire
14

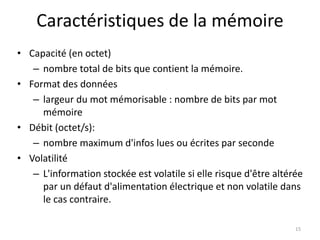

Caractéristiques de la mémoire
• Capacité (en octet)
– nombre total de bits que contient la mémoire.
• Format des données
– largeur du mot mémorisable : nombre de bits par mot
mémoire
• Débit (octet/s):
– nombre maximum d'infos lues ou écrites par seconde
• Volatilité
– L'information stockée est volatile si elle risque d'être altérée
par un défaut d'alimentation électrique et non volatile dans
le cas contraire.
15

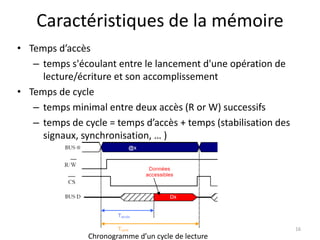

Caractéristiques de la mémoire
• Temps d’accès
– temps s'écoulant entre le lancement d'une opération de
lecture/écriture et son accomplissement
• Temps de cycle
– temps minimal entre deux accès (R or W) successifs
– temps de cycle = temps d’accès + temps (stabilisation des
signaux, synchronisation, … )
16
Chronogramme d’un cycle de lecture

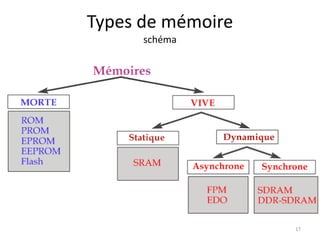

Types de mémoire
schéma
17

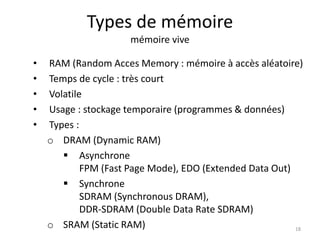

Types de mémoire
mémoire vive
• RAM (Random Acces Memory : mémoire à accès aléatoire)
• Temps de cycle : très court
• Volatile
• Usage : stockage temporaire (programmes & données)
• Types :
o DRAM (Dynamic RAM)
 Asynchrone
FPM (Fast Page Mode), EDO (Extended Data Out)
 Synchrone
SDRAM (Synchronous DRAM),
DDR-SDRAM (Double Data Rate SDRAM)
o SRAM (Static RAM) 18

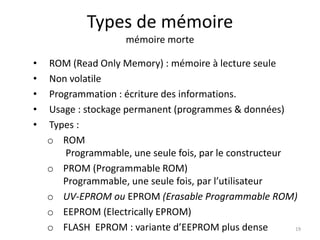

Types de mémoire
mémoire morte
• ROM (Read Only Memory) : mémoire à lecture seule
• Non volatile
• Programmation : écriture des informations.
• Usage : stockage permanent (programmes & données)
• Types :
o ROM
Programmable, une seule fois, par le constructeur
o PROM (Programmable ROM)
Programmable, une seule fois, par l’utilisateur
o UV-EPROM ou EPROM (Erasable Programmable ROM)
o EEPROM (Electrically EPROM)
o FLASH EPROM : variante d’EEPROM plus dense 19

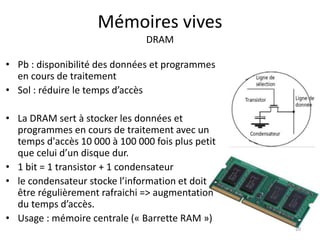

Mémoires vives
DRAM
• Pb : disponibilité des données et programmes
en cours de traitement
• Sol : réduire le temps d’accès
• La DRAM sert à stocker les données et
programmes en cours de traitement avec un
temps d'accès 10 000 à 100 000 fois plus petit
que celui d’un disque dur.
• 1 bit = 1 transistor + 1 condensateur
• le condensateur stocke l’information et doit
être régulièrement rafraichi => augmentation
du temps d’accès.
• Usage : mémoire centrale (« Barrette RAM »)
20

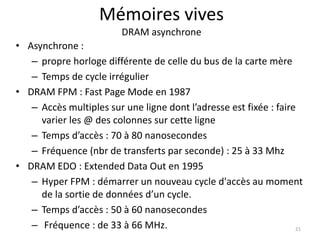

Mémoires vives
DRAM asynchrone
• Asynchrone :
– propre horloge différente de celle du bus de la carte mère
– Temps de cycle irrégulier
• DRAM FPM : Fast Page Mode en 1987
– Accès multiples sur une ligne dont l’adresse est fixée : faire
varier les @ des colonnes sur cette ligne
– Temps d’accès : 70 à 80 nanosecondes
– Fréquence (nbr de transferts par seconde) : 25 à 33 Mhz
• DRAM EDO : Extended Data Out en 1995
– Hyper FPM : démarrer un nouveau cycle d'accès au moment
de la sortie de données d’un cycle.
– Temps d’accès : 50 à 60 nanosecondes
– Fréquence : de 33 à 66 MHz. 21

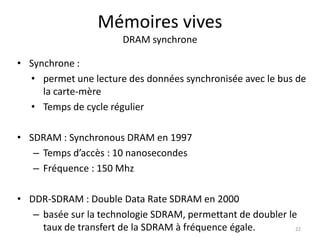

Mémoires vives
DRAM synchrone
• Synchrone :
• permet une lecture des données synchronisée avec le bus de
la carte-mère
• Temps de cycle régulier
• SDRAM : Synchronous DRAM en 1997
– Temps d’accès : 10 nanosecondes
– Fréquence : 150 Mhz
• DDR-SDRAM : Double Data Rate SDRAM en 2000
– basée sur la technologie SDRAM, permettant de doubler le
taux de transfert de la SDRAM à fréquence égale. 22
Mémoires vives
SRAM
• Pb : le rafraichissement du condensateur
de la mémoire DRAM ralenti le travail du
processeur
• Sol : mémoire sans condensateur
• Le bit mémoire d'une RAM statique est
composé de 4 à 6 transistors.
• Usage : mémoire cache à l’intérieur ou à
proximité du µP
23

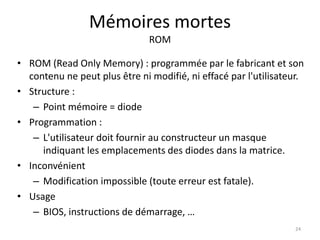

Mémoires mortes
ROM
• ROM (Read Only Memory) : programmée par le fabricant et son
contenu ne peut plus être ni modifié, ni effacé par l'utilisateur.
• Structure :
– Point mémoire = diode
• Programmation :
– L'utilisateur doit fournir au constructeur un masque
indiquant les emplacements des diodes dans la matrice.
• Inconvénient
– Modification impossible (toute erreur est fatale).
• Usage
– BIOS, instructions de démarrage, …
24

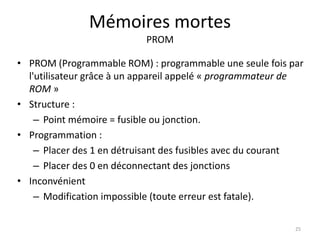

Mémoires mortes
PROM
• PROM (Programmable ROM) : programmable une seule fois par
l'utilisateur grâce à un appareil appelé « programmateur de
ROM »
• Structure :
– Point mémoire = fusible ou jonction.
• Programmation :
– Placer des 1 en détruisant des fusibles avec du courant
– Placer des 0 en déconnectant des jonctions
• Inconvénient
– Modification impossible (toute erreur est fatale).
25
Mémoires mortes
EPROM
• EPROM (Erasable PROM) : mémoire reprogrammable
• Structure :
– Point mémoire = transistor FAMOS (Floating gate Avalanche
injection Metal Oxyde Silicium).
• Programmation :
– piéger des électrons dans la grille flottante en appliquant
une très forte tension entre Grille et Source
• Effacement :
– exposition d’une vingtaine de minutes à un rayonnement
ultraviolet
• Inconvénients :
– Impossible de sélectionner un groupe de cellules à effacer
– Impossible d’effacer la mémoire in-situ. 26

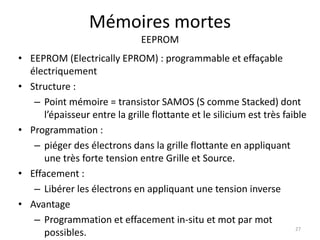

Mémoires mortes
EEPROM
• EEPROM (Electrically EPROM) : programmable et effaçable
électriquement
• Structure :
– Point mémoire = transistor SAMOS (S comme Stacked) dont
l’épaisseur entre la grille flottante et le silicium est très faible
• Programmation :
– piéger des électrons dans la grille flottante en appliquant
une très forte tension entre Grille et Source.
• Effacement :
– Libérer les électrons en appliquant une tension inverse
• Avantage
– Programmation et effacement in-situ et mot par mot
possibles. 27

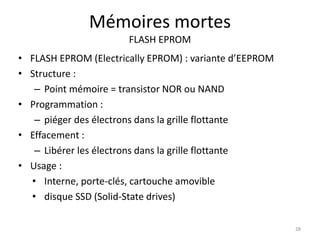

Mémoires mortes
FLASH EPROM
• FLASH EPROM (Electrically EPROM) : variante d’EEPROM
• Structure :
– Point mémoire = transistor NOR ou NAND
• Programmation :
– piéger des électrons dans la grille flottante
• Effacement :
– Libérer les électrons dans la grille flottante
• Usage :
• Interne, porte-clés, cartouche amovible
• disque SSD (Solid-State drives)
28
Hiérarchie des mémoires
présentation
• Mémoire idéale = grande capacité et très faible temps d’accès
• Réalité :
– Grande capacité = très grand temps d’accès
– Très faible temps d’accès = très chères
• Constat : le processeur n’a jamais besoin de toutes les
informations au même moment.
• Solution :
– utiliser des mémoires de faible capacité et à très faible
temps d’accès pour stocker les infos dont le µP se sert le plus
– utiliser des mémoires de grande capacité et à grand temps
d’accès pour les informations dont le µP se sert le moins.
• Ainsi, plus on s’éloigne du microprocesseur et plus la capacité
et le temps d’accès des mémoires vont augmenter. 29
Hiérarchie des mémoires
schéma
Registre
Mémoire cache
Mémoire DRAM
Mémoire de masse
capacité
Tempsd’accès
Coût
30

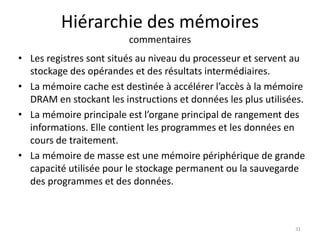

Hiérarchie des mémoires
commentaires
• Les registres sont situés au niveau du processeur et servent au
stockage des opérandes et des résultats intermédiaires.
• La mémoire cache est destinée à accélérer l’accès à la mémoire
DRAM en stockant les instructions et données les plus utilisées.
• La mémoire principale est l’organe principal de rangement des
informations. Elle contient les programmes et les données en
cours de traitement.
• La mémoire de masse est une mémoire périphérique de grande
capacité utilisée pour le stockage permanent ou la sauvegarde
des programmes et des données.
31

Contenu connexe

Tendances

Chapitre iii interruptions
Chapitre iii interruptionsChapitre iii interruptions
Chapitre iii interruptions
Sana Aroussi

Chapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busChapitre iv entrées sorties et bus
Chapitre iv entrées sorties et bus
Sana Aroussi

Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86
Sana Aroussi

Chapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeursChapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeurs
Sana Aroussi


Tendances (20)

Systèmes d'Exploitation - chp5-gestion fichiers
Systèmes d'Exploitation - chp5-gestion fichiersSystèmes d'Exploitation - chp5-gestion fichiers
Systèmes d'Exploitation - chp5-gestion fichiers

Chapitre iii interruptions
Chapitre iii interruptionsChapitre iii interruptions
Chapitre iii interruptions

Examen principal - Fondement Multimedia - correction
Examen principal - Fondement Multimedia - correctionExamen principal - Fondement Multimedia - correction
Examen principal - Fondement Multimedia - correction

Architecture des ordinateurs Elaboré par- ABIDA Mounir.ppt
Architecture des ordinateurs Elaboré par- ABIDA Mounir.pptArchitecture des ordinateurs Elaboré par- ABIDA Mounir.ppt
Architecture des ordinateurs Elaboré par- ABIDA Mounir.ppt

Architecture de Von Neumann & Harvard
Architecture de Von Neumann & HarvardArchitecture de Von Neumann & Harvard
Architecture de Von Neumann & Harvard

Ch7 memoires
Ch7 memoiresCh7 memoires
Ch7 memoires

Chapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busChapitre iv entrées sorties et bus
Chapitre iv entrées sorties et bus

Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86

Les composants de l'ordinateur
Les composants de l'ordinateurLes composants de l'ordinateur
Les composants de l'ordinateur

ICDL MODULE 1 Lesson 2
ICDL MODULE 1 Lesson 2ICDL MODULE 1 Lesson 2
ICDL MODULE 1 Lesson 2

Systeme embarque td1
Systeme embarque td1Systeme embarque td1
Systeme embarque td1

Base des systèmes à microprocesseur
Base des systèmes à microprocesseurBase des systèmes à microprocesseur
Base des systèmes à microprocesseur

Chapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeursChapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeurs

Langage vhdl
Langage vhdlLangage vhdl
Langage vhdl

Le microprocesseur
Le microprocesseurLe microprocesseur
Le microprocesseur

Tp n 3 linux
Tp n 3 linuxTp n 3 linux
Tp n 3 linux

Chapitre 6 hachage statique
Chapitre 6 hachage statiqueChapitre 6 hachage statique
Chapitre 6 hachage statique

Microprocesseur support de cours
Microprocesseur support de coursMicroprocesseur support de cours
Microprocesseur support de cours

Methodes d'accès dans les réseaux locaux
Methodes d'accès dans les réseaux locauxMethodes d'accès dans les réseaux locaux
Methodes d'accès dans les réseaux locaux

Généralités sur les périphériques du STM32
Généralités sur les périphériques du STM32Généralités sur les périphériques du STM32
Généralités sur les périphériques du STM32


En vedette

Les composantes de l'unité centrale
Les composantes de l'unité centraleLes composantes de l'unité centrale
Les composantes de l'unité centrale
zoghlamihanen

Exposé Le Microprocesseur
Exposé   Le MicroprocesseurExposé   Le Microprocesseur
Exposé Le Microprocesseur
TheCrazyMan

Noel était mon nom
Noel était mon nomNoel était mon nom
Noel était mon nom
papybrico

(In)justices sociales et inégalités
(In)justices sociales et inégalités(In)justices sociales et inégalités
(In)justices sociales et inégalités
adbespagnol

Histoire toitures vegetales
Histoire toitures vegetalesHistoire toitures vegetales
Histoire toitures vegetales
Laurent Cheret

Programación actual tercer año cosma
Programación actual tercer año cosmaProgramación actual tercer año cosma
Programación actual tercer año cosma
Domus

Chimie chapitre6-oxydoreduction
Chimie chapitre6-oxydoreductionChimie chapitre6-oxydoreduction
Chimie chapitre6-oxydoreduction
Mouloud Issaad

Journal Les Affaires - IoT Montréal
Journal Les Affaires - IoT MontréalJournal Les Affaires - IoT Montréal
Journal Les Affaires - IoT Montréal
GodotHuard

Alral info n 1 11-12
Alral info n  1 11-12Alral info n  1 11-12
Alral info n 1 11-12
Franck Dupont

Innovative city convention 2013 - Workshop 1 - Inria - Florent Genou
Innovative city convention 2013 - Workshop 1 - Inria - Florent GenouInnovative city convention 2013 - Workshop 1 - Inria - Florent Genou
Innovative city convention 2013 - Workshop 1 - Inria - Florent Genou
iCOMMUNITY


En vedette (20)

Les composantes de l'unité centrale
Les composantes de l'unité centraleLes composantes de l'unité centrale
Les composantes de l'unité centrale

Les Familles d'ordinateur
Les Familles d'ordinateurLes Familles d'ordinateur
Les Familles d'ordinateur

Exposé Le Microprocesseur
Exposé   Le MicroprocesseurExposé   Le Microprocesseur
Exposé Le Microprocesseur

Circuits logiques combinatoire
Circuits logiques combinatoireCircuits logiques combinatoire
Circuits logiques combinatoire

Programme officiel-journée-des-mooc
Programme officiel-journée-des-moocProgramme officiel-journée-des-mooc
Programme officiel-journée-des-mooc

Química
QuímicaQuímica
Química

Noel était mon nom
Noel était mon nomNoel était mon nom
Noel était mon nom

Participación
ParticipaciónParticipación
Participación

(In)justices sociales et inégalités
(In)justices sociales et inégalités(In)justices sociales et inégalités
(In)justices sociales et inégalités

Rapport d'activité SoFAB 2014-2015
Rapport d'activité SoFAB 2014-2015Rapport d'activité SoFAB 2014-2015
Rapport d'activité SoFAB 2014-2015

ça marchait pourtant en dev
ça marchait pourtant en devça marchait pourtant en dev
ça marchait pourtant en dev

Histoire toitures vegetales
Histoire toitures vegetalesHistoire toitures vegetales
Histoire toitures vegetales

Nd2238
Nd2238Nd2238
Nd2238

Programación actual tercer año cosma
Programación actual tercer año cosmaProgramación actual tercer año cosma
Programación actual tercer año cosma

Presentación4
Presentación4Presentación4
Presentación4

Smart data systems benin - Bluesquare.org
Smart data systems benin - Bluesquare.orgSmart data systems benin - Bluesquare.org
Smart data systems benin - Bluesquare.org

Chimie chapitre6-oxydoreduction
Chimie chapitre6-oxydoreductionChimie chapitre6-oxydoreduction
Chimie chapitre6-oxydoreduction

Journal Les Affaires - IoT Montréal
Journal Les Affaires - IoT MontréalJournal Les Affaires - IoT Montréal
Journal Les Affaires - IoT Montréal

Alral info n 1 11-12
Alral info n  1 11-12Alral info n  1 11-12
Alral info n 1 11-12

Innovative city convention 2013 - Workshop 1 - Inria - Florent Genou
Innovative city convention 2013 - Workshop 1 - Inria - Florent GenouInnovative city convention 2013 - Workshop 1 - Inria - Florent Genou
Innovative city convention 2013 - Workshop 1 - Inria - Florent Genou


Similaire à Architecture des ordinateurs : memoires

Le PC en détail
Le PC en détailLe PC en détail
Le PC en détail
Bruno Delb

9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
josue25052001

CARTE MERE.pdf cours sur la carte mère présentation
CARTE MERE.pdf cours sur la carte mère présentationCARTE MERE.pdf cours sur la carte mère présentation
CARTE MERE.pdf cours sur la carte mère présentation
shetoubelva


Similaire à Architecture des ordinateurs : memoires (20)

memoires_ch7.ppt
memoires_ch7.pptmemoires_ch7.ppt
memoires_ch7.ppt

ch7_memoires.ppt
ch7_memoires.pptch7_memoires.ppt
ch7_memoires.ppt

Architecture1
Architecture1Architecture1
Architecture1

Le PC en détail
Le PC en détailLe PC en détail
Le PC en détail

Les Different types des Memoires........
Les Different types des Memoires........Les Different types des Memoires........
Les Different types des Memoires........

003404788(1).pptx
003404788(1).pptx003404788(1).pptx
003404788(1).pptx

Architecture ordinateur-2-architecture-de-base
Architecture ordinateur-2-architecture-de-baseArchitecture ordinateur-2-architecture-de-base
Architecture ordinateur-2-architecture-de-base

esi1an_lessons_archi-vue_ensemble_oridnateur_smahat.pdf
esi1an_lessons_archi-vue_ensemble_oridnateur_smahat.pdfesi1an_lessons_archi-vue_ensemble_oridnateur_smahat.pdf
esi1an_lessons_archi-vue_ensemble_oridnateur_smahat.pdf

Architecture 2
Architecture 2Architecture 2
Architecture 2

Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)

Chapitre 2 - Structure de base d_un ordinateur.pdf
Chapitre 2 - Structure de base d_un ordinateur.pdfChapitre 2 - Structure de base d_un ordinateur.pdf
Chapitre 2 - Structure de base d_un ordinateur.pdf

Pic 16f877 ..
Pic 16f877 ..Pic 16f877 ..
Pic 16f877 ..

Tpdisquedurimprimer
TpdisquedurimprimerTpdisquedurimprimer
Tpdisquedurimprimer

Cours de PIC Généralités.pdf
Cours de PIC Généralités.pdfCours de PIC Généralités.pdf
Cours de PIC Généralités.pdf

chapitre222 (1).pptx
chapitre222 (1).pptxchapitre222 (1).pptx
chapitre222 (1).pptx

9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt
9 - CPU_uhghfhffdttgfffgfdfffghhggfC.ppt

CARTE MERE.pdf cours sur la carte mère présentation
CARTE MERE.pdf cours sur la carte mère présentationCARTE MERE.pdf cours sur la carte mère présentation
CARTE MERE.pdf cours sur la carte mère présentation

Cours module i partie 1
Cours module i partie 1Cours module i partie 1
Cours module i partie 1

Cours Systemes embarques.pptx
Cours Systemes embarques.pptxCours Systemes embarques.pptx
Cours Systemes embarques.pptx

Ar mv7
Ar mv7Ar mv7
Ar mv7


Plus de Abdoulaye Dieng

Plus de Abdoulaye Dieng (20)

Introduction à React
Introduction à ReactIntroduction à React
Introduction à React

Fondamentaux du Référencement naturel
Fondamentaux du Référencement naturelFondamentaux du Référencement naturel
Fondamentaux du Référencement naturel

Introduction à Symfony
Introduction à SymfonyIntroduction à Symfony
Introduction à Symfony

Panorama des Technologies mobiles
Panorama des Technologies mobilesPanorama des Technologies mobiles
Panorama des Technologies mobiles

Prise en main de WordPress
Prise en main de WordPressPrise en main de WordPress
Prise en main de WordPress

Initiation à Bootstrap
Initiation à BootstrapInitiation à Bootstrap
Initiation à Bootstrap

Introduction à Laravel
Introduction à LaravelIntroduction à Laravel
Introduction à Laravel

Fondamentaux d’une API REST
Fondamentaux d’une API RESTFondamentaux d’une API REST
Fondamentaux d’une API REST

Introduction à Angular
Introduction à AngularIntroduction à Angular
Introduction à Angular

Introduction à JavaScript
Introduction à JavaScriptIntroduction à JavaScript
Introduction à JavaScript

Introduction à l’orienté objet en Python
Introduction à l’orienté objet en PythonIntroduction à l’orienté objet en Python
Introduction à l’orienté objet en Python

Introduction à Python
Introduction à PythonIntroduction à Python
Introduction à Python

Introduction à React JS
Introduction à React JSIntroduction à React JS
Introduction à React JS

Initiation à l'algorithmique
Initiation à l'algorithmiqueInitiation à l'algorithmique
Initiation à l'algorithmique

Introduction à Symfony
Introduction à SymfonyIntroduction à Symfony
Introduction à Symfony

Initiation à Bootstrap
Initiation à BootstrapInitiation à Bootstrap
Initiation à Bootstrap

Requêtes HTTP synchrones et asynchrones
Requêtes HTTPsynchrones et asynchronesRequêtes HTTPsynchrones et asynchrones
Requêtes HTTP synchrones et asynchrones

Introduction à jQuery
Introduction à jQueryIntroduction à jQuery
Introduction à jQuery

Introduction à JavaScript
Introduction à JavaScriptIntroduction à JavaScript
Introduction à JavaScript

Initiation à l'algorithmique
Initiation à l'algorithmiqueInitiation à l'algorithmique
Initiation à l'algorithmique


Architecture des ordinateurs : memoires

  • 1. Les mémoires M. Abdoulaye DIENG adieng@gmail.com 1 Dec 2014
  • 2. Objectif général Connaître les composants qui stockent les programmes et les données dans un ordinateur 2
  • 3. Sommaire 1. Présentation de la mémoire 2. Organisation de la mémoire 3. Caractéristiques de la mémoire 4. Opérations sur la mémoire 5. Types de mémoires 6. Mémoires RAM 7. Mémoires ROM 8. Hiérarchie des mémoires 3
  • 4. Présentation de la mémoire • La mémoire est un dispositif capable de – recevoir – conserver (mémoriser) – restituer une information. • L’information peut être un programme ou des données • Les opérations sur une mémoire : – écriture : enregistrement des informations – lecture : récupération des informations 4
  • 5. Organisation de la mémoire structure simplifiée Bus d’adresse Bus de données D E C O D E U R Tampon d’E/SBus de contrôle Matrice de cellules élémentaires 5
  • 6. Organisation de la mémoire matrice de cellules élémentaires • La matrice de cellules élémentaires ou matrice de points mémoires constitue la partie qui mémorise l’information. • Elle est une sorte de grille où, à chaque intersection, un petit composant électronique mémorise un bit sous forme d’une tension électronique • Chaque ligne de cette grille est un groupe de bits (8, 16, 32 ou 64) appelé mot mémoire • Chaque mot mémoire est accessible grâce à une adresse unique • Les adresses sont consécutives 000 001 100 110 111 6
  • 7. Organisation de la mémoire tampon d’entrée-sortie • Interface entre le bus de données et la matrice de points mémoires • Il a une fonction d’amplification pour mettre les signaux à niveau au moment du transfert R/W. • Il permet d’éviter des conflits éventuels entre différents boîtiers sur l’accès au bus de données Bus de données Tampon d’E/S 7
  • 8. Organisation de la mémoire bus d’adresses et bus de données • Le bus d’adresses véhicule l’adresse du mot mémoire à lire ou à modifier • Sa largeur indique le nombre maximal de mots mémoires. Ex : bus de taille k entraine au plus 2k mots mémoires • Le bus de données véhicule l’information lue à partir de la mémoire ou l’information à écrire dans la mémoire • Sa largeur indique le nombre maximal de bits d’un mot mémoire • NB : si le bus d’adresses est de taille k et le bus de données de taille n, alors la capacité de la mémoire sera : C = 2k mots de n bits = nx2k-3 octets App2&3 8
  • 9. Organisation de la mémoire bus de contrôle • Il véhicule les commandes provenant de l’unité centrale. • Les commandes sont généralement : – CS (Chip Select) ou CE (Chip Enable) : connecter électriquement le boîtier par l’intermédiaire du tampon d’entrée-sortie qui passe de l’état haute impédance à l’état logique du moment. – R (Read) : récupération en sortie d’une info; – W (Write) : enregistrement d’une info. • Sur les boîtiers de mémoire vive, Write est appliquée sur la même broche que celui de Read. • La commande Write n’existe pas avec les mémoires mortes 9
  • 10. Organisation de la mémoire décodeur d’adresses • C’est un circuit qui permet de sélectionner le mot mémoire à lire ou à écrire en fonction de l’adresse qui lui est fournie en entrée. • Deux modes de sélection d’un mot mémoire : – Sélection linéaire (voir structure simplifiée) :  un seul décodeur qui choisit un mot (si le bus d’adr est de taille k, le décodeur sélectionne un mot parmi 2k).  Usage : mémoires à faible nbre d’entrées et à accès rapide. – Sélection à deux dimensions (voir structure matricielle) :  l’adresse (k bits) est éclatée vers un décodeur ligne (l bits de poids faibles) et un décodeur colonne (les c bits restants).  Le décodeur ligne choisit une ligne et le décodeur colonne choisit n (taille du mot mémoire) colonnes de cette ligne.  Le décodeur colonne peut être constitué de n multiplexeurs sélectionnant chacun 1 colonne parmi 2c/n. 10
  • 11. Organisation de la mémoire structure matricielle 11
  • 12. Organisation de la mémoire exemples de décodage d’adresses • Exemple 2 Une mémoire de 512 mots de 4 bits nécessite : – 512 lignes en sortie avec une structure linéaire – 64 lignes croisées à 32 colonnes avec une structure matricielle. (512 x 4 bits = 64 x 8 x 4 bits = 26x23x4 bits) Avec l’adresse (001 001000) la ligne W8 sera activée et la 2ème colonne (C1, C9, C17 et C25) de chacun des 4 multiplexeurs sera activée • Exemple 1 Une mémoire à structure linéaire a un bus d’adresse de taille 2 bits. La table de vérité des quatre sorties S0, S1, S2 et S3 en fonction des deux entrées A0 et A1 est ci-contre. App4&5 12
  • 13. Opérations sur la mémoire lecture d’une information 1) Mise, dans le bus d’adresses, de l’adresse du mot mémoire qui stocke l’information à lire. 2) Décodage de l’adresse et sélection du mot mémoire associé 3) Sélection du boîtier de la mémoire (CS=0). 4) Lancement de la commande de lecture (R/W=1) 5) Transfert de l’information du mot mémoire vers le tampon d’E/S 6) Transfert de l’information du tampon d’E/S vers le bus de données 13
  • 14. Opérations sur la mémoire écriture d’une information 1) Mise, dans le bus d’adresses, de l’adresse du mot où se fera l’écriture 2) Décodage de l’adresse et sélection du mot mémoire associé 3) Sélection du boîtier de la mémoire (CS=0). 4) Lancement de la commande d’écriture (R/W=0) 5) Mise, dans le bus de données, de l’information à écrire 6) Transfert de l’information du bus de données vers le tampon d’E/S 7) Transfert de l’information du tampon d’E/S vers le mot mémoire 14
  • 15. Caractéristiques de la mémoire • Capacité (en octet) – nombre total de bits que contient la mémoire. • Format des données – largeur du mot mémorisable : nombre de bits par mot mémoire • Débit (octet/s): – nombre maximum d'infos lues ou écrites par seconde • Volatilité – L'information stockée est volatile si elle risque d'être altérée par un défaut d'alimentation électrique et non volatile dans le cas contraire. 15
  • 16. Caractéristiques de la mémoire • Temps d’accès – temps s'écoulant entre le lancement d'une opération de lecture/écriture et son accomplissement • Temps de cycle – temps minimal entre deux accès (R or W) successifs – temps de cycle = temps d’accès + temps (stabilisation des signaux, synchronisation, … ) 16 Chronogramme d’un cycle de lecture
  • 18. Types de mémoire mémoire vive • RAM (Random Acces Memory : mémoire à accès aléatoire) • Temps de cycle : très court • Volatile • Usage : stockage temporaire (programmes & données) • Types : o DRAM (Dynamic RAM)  Asynchrone FPM (Fast Page Mode), EDO (Extended Data Out)  Synchrone SDRAM (Synchronous DRAM), DDR-SDRAM (Double Data Rate SDRAM) o SRAM (Static RAM) 18
  • 19. Types de mémoire mémoire morte • ROM (Read Only Memory) : mémoire à lecture seule • Non volatile • Programmation : écriture des informations. • Usage : stockage permanent (programmes & données) • Types : o ROM Programmable, une seule fois, par le constructeur o PROM (Programmable ROM) Programmable, une seule fois, par l’utilisateur o UV-EPROM ou EPROM (Erasable Programmable ROM) o EEPROM (Electrically EPROM) o FLASH EPROM : variante d’EEPROM plus dense 19
  • 20. Mémoires vives DRAM • Pb : disponibilité des données et programmes en cours de traitement • Sol : réduire le temps d’accès • La DRAM sert à stocker les données et programmes en cours de traitement avec un temps d'accès 10 000 à 100 000 fois plus petit que celui d’un disque dur. • 1 bit = 1 transistor + 1 condensateur • le condensateur stocke l’information et doit être régulièrement rafraichi => augmentation du temps d’accès. • Usage : mémoire centrale (« Barrette RAM ») 20
  • 21. Mémoires vives DRAM asynchrone • Asynchrone : – propre horloge différente de celle du bus de la carte mère – Temps de cycle irrégulier • DRAM FPM : Fast Page Mode en 1987 – Accès multiples sur une ligne dont l’adresse est fixée : faire varier les @ des colonnes sur cette ligne – Temps d’accès : 70 à 80 nanosecondes – Fréquence (nbr de transferts par seconde) : 25 à 33 Mhz • DRAM EDO : Extended Data Out en 1995 – Hyper FPM : démarrer un nouveau cycle d'accès au moment de la sortie de données d’un cycle. – Temps d’accès : 50 à 60 nanosecondes – Fréquence : de 33 à 66 MHz. 21
  • 22. Mémoires vives DRAM synchrone • Synchrone : • permet une lecture des données synchronisée avec le bus de la carte-mère • Temps de cycle régulier • SDRAM : Synchronous DRAM en 1997 – Temps d’accès : 10 nanosecondes – Fréquence : 150 Mhz • DDR-SDRAM : Double Data Rate SDRAM en 2000 – basée sur la technologie SDRAM, permettant de doubler le taux de transfert de la SDRAM à fréquence égale. 22
  • 23. Mémoires vives SRAM • Pb : le rafraichissement du condensateur de la mémoire DRAM ralenti le travail du processeur • Sol : mémoire sans condensateur • Le bit mémoire d'une RAM statique est composé de 4 à 6 transistors. • Usage : mémoire cache à l’intérieur ou à proximité du µP 23
  • 24. Mémoires mortes ROM • ROM (Read Only Memory) : programmée par le fabricant et son contenu ne peut plus être ni modifié, ni effacé par l'utilisateur. • Structure : – Point mémoire = diode • Programmation : – L'utilisateur doit fournir au constructeur un masque indiquant les emplacements des diodes dans la matrice. • Inconvénient – Modification impossible (toute erreur est fatale). • Usage – BIOS, instructions de démarrage, … 24
  • 25. Mémoires mortes PROM • PROM (Programmable ROM) : programmable une seule fois par l'utilisateur grâce à un appareil appelé « programmateur de ROM » • Structure : – Point mémoire = fusible ou jonction. • Programmation : – Placer des 1 en détruisant des fusibles avec du courant – Placer des 0 en déconnectant des jonctions • Inconvénient – Modification impossible (toute erreur est fatale). 25
  • 26. Mémoires mortes EPROM • EPROM (Erasable PROM) : mémoire reprogrammable • Structure : – Point mémoire = transistor FAMOS (Floating gate Avalanche injection Metal Oxyde Silicium). • Programmation : – piéger des électrons dans la grille flottante en appliquant une très forte tension entre Grille et Source • Effacement : – exposition d’une vingtaine de minutes à un rayonnement ultraviolet • Inconvénients : – Impossible de sélectionner un groupe de cellules à effacer – Impossible d’effacer la mémoire in-situ. 26
  • 27. Mémoires mortes EEPROM • EEPROM (Electrically EPROM) : programmable et effaçable électriquement • Structure : – Point mémoire = transistor SAMOS (S comme Stacked) dont l’épaisseur entre la grille flottante et le silicium est très faible • Programmation : – piéger des électrons dans la grille flottante en appliquant une très forte tension entre Grille et Source. • Effacement : – Libérer les électrons en appliquant une tension inverse • Avantage – Programmation et effacement in-situ et mot par mot possibles. 27
  • 28. Mémoires mortes FLASH EPROM • FLASH EPROM (Electrically EPROM) : variante d’EEPROM • Structure : – Point mémoire = transistor NOR ou NAND • Programmation : – piéger des électrons dans la grille flottante • Effacement : – Libérer les électrons dans la grille flottante • Usage : • Interne, porte-clés, cartouche amovible • disque SSD (Solid-State drives) 28
  • 29. Hiérarchie des mémoires présentation • Mémoire idéale = grande capacité et très faible temps d’accès • Réalité : – Grande capacité = très grand temps d’accès – Très faible temps d’accès = très chères • Constat : le processeur n’a jamais besoin de toutes les informations au même moment. • Solution : – utiliser des mémoires de faible capacité et à très faible temps d’accès pour stocker les infos dont le µP se sert le plus – utiliser des mémoires de grande capacité et à grand temps d’accès pour les informations dont le µP se sert le moins. • Ainsi, plus on s’éloigne du microprocesseur et plus la capacité et le temps d’accès des mémoires vont augmenter. 29
  • 30. Hiérarchie des mémoires schéma Registre Mémoire cache Mémoire DRAM Mémoire de masse capacité Tempsd’accès Coût 30
  • 31. Hiérarchie des mémoires commentaires • Les registres sont situés au niveau du processeur et servent au stockage des opérandes et des résultats intermédiaires. • La mémoire cache est destinée à accélérer l’accès à la mémoire DRAM en stockant les instructions et données les plus utilisées. • La mémoire principale est l’organe principal de rangement des informations. Elle contient les programmes et les données en cours de traitement. • La mémoire de masse est une mémoire périphérique de grande capacité utilisée pour le stockage permanent ou la sauvegarde des programmes et des données. 31
