1. Module 1 : Généralité Sur les systèmes informatiques Niveau : Tronc Commun
Mr. Younes-Aziz BACHIRI 1

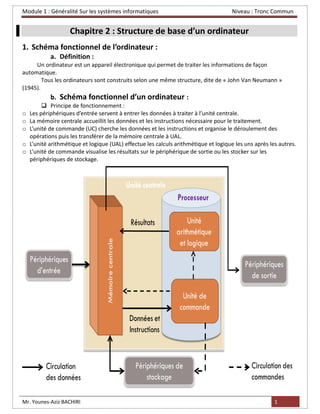

Chapitre 2 : Structure de base d’un ordinateur
1. Schéma fonctionnel de l’ordinateur :
a. Définition :
Un ordinateur est un appareil électronique qui permet de traiter les informations de façon
automatique.
Tous les ordinateurs sont construits selon une même structure, dite de « John Van Neumann »
(1945).
b. Schéma fonctionnel d’un ordinateur :
❑ Principe de fonctionnement :
o Les périphériques d’entrée servent à entrer les données à traiter à l’unité centrale.
o La mémoire centrale accueillit les données et les instructions nécessaire pour le traitement.
o L’unité de commande (UC) cherche les données et les instructions et organise le déroulement des
opérations puis les transférer de la mémoire centrale à UAL.
o L’unité arithmétique et logique (UAL) effectue les calculs arithmétique et logique les uns après les autres.
o L’unité de commande visualise les résultats sur le périphérique de sortie ou les stocker sur les
périphériques de stockage.

2. Module 1 : Généralité Sur les systèmes informatiques Niveau : Tronc Commun
Mr. Younes-Aziz BACHIRI 2

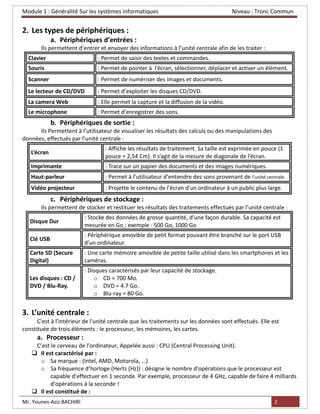

2. Les types de périphériques :
a. Périphériques d’entrées :
Ils permettent d’entrer et envoyer des informations à l’unité centrale afin de les traiter :
Clavier : Permet de saisir des textes et commandes.
Souris : Permet de pointer à l’écran, sélectionner, déplacer et activer un élément.
Scanner : Permet de numériser des images et documents.
Le lecteur de CD/DVD : Permet d’exploiter les disques CD/DVD.
La camera Web : Elle permet la capture et la diffusion de la vidéo.
Le microphone : Permet d’enregistrer des sons.
b. Périphériques de sortie :
Ils Permettent à l’utilisateur de visualiser les résultats des calculs ou des manipulations des
données, effectués par l’unité centrale :
L’écran
: Affiche les résultats de traitement. Sa taille est exprimée en pouce (1
pouce = 2,54 Cm). Il s’agit de la mesure de diagonale de l’écran.
Imprimante : Trace sur un papier des documents et des images numériques.
Haut-parleur : Permet à l’utilisateur d’entendre des sons provenant de l’unité centrale.
Vidéo projecteur : Projette le contenu de l’écran d'un ordinateur à un public plus large.
c. Périphériques de stockage :
Ils permettent de stocker et restituer les résultats des traitements effectués par l’unité centrale :
Disque Dur
: Stocke des données de grosse quantité, d’une façon durable. Sa capacité est
mesurée en Go ; exemple : 500 Go, 1000 Go
Clé USB
: Périphérique amovible de petit format pouvant être branché sur le port USB
d’un ordinateur.
Carte SD (Secure
Digital)
: Une carte mémoire amovible de petite taille utilisé dans les smartphones et les
caméras.
Les disques : CD /
DVD / Blu-Ray.
: Disques caractérisés par leur capacité de stockage.
o CD = 700 Mo.
o DVD = 4.7 Go.
o Blu-ray = 80 Go.
3. L’unité centrale :
C'est à l'intérieur de l'unité centrale que les traitements sur les données sont effectués. Elle est
constituée de trois éléments : le processeur, les mémoires, les cartes.
a. Processeur :
C’est le cerveau de l’ordinateur, Appelée aussi : CPU (Central Processing Unit).
❑ Il est caractérisé par :
o Sa marque : (Intel, AMD, Motorola, …)
o Sa fréquence d’horloge (Hertz (Hz)) : désigne le nombre d'opérations que le processeur est
capable d'effectuer en 1 seconde. Par exemple, processeur de 4 GHz, capable de faire 4 milliards
d'opérations à la seconde !
❑ Il est constitué de :

3. Module 1 : Généralité Sur les systèmes informatiques Niveau : Tronc Commun
Mr. Younes-Aziz BACHIRI 3

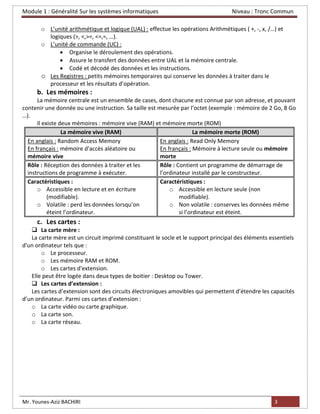

o L’unité arithmétique et logique (UAL) : effectue les opérations Arithmétiques ( +, -, x, /…) et
logiques (>, <,>=, <=,=, …).
o L’unité de commande (UC) :
• Organise le déroulement des opérations.
• Assure le transfert des données entre UAL et la mémoire centrale.
• Codé et décodé des données et les instructions.
o Les Registres : petits mémoires temporaires qui conserve les données à traiter dans le
processeur et les résultats d’opération.
b. Les mémoires :
La mémoire centrale est un ensemble de cases, dont chacune est connue par son adresse, et pouvant
contenir une donnée ou une instruction. Sa taille est mesurée par l’octet (exemple : mémoire de 2 Go, 8 Go
…).
Il existe deux mémoires : mémoire vive (RAM) et mémoire morte (ROM)
La mémoire vive (RAM) La mémoire morte (ROM)
En anglais : Random Access Memory
En français : mémoire d’accès aléatoire ou
mémoire vive
En anglais : Read Only Memory
En français : Mémoire à lecture seule ou mémoire
morte
Rôle : Réception des données à traiter et les
instructions de programme à exécuter.
Rôle : Contient un programme de démarrage de
l’ordinateur installé par le constructeur.
Caractéristiques :
o Accessible en lecture et en écriture
(modifiable).
o Volatile : perd les données lorsqu’on
éteint l’ordinateur.
Caractéristiques :
o Accessible en lecture seule (non
modifiable).
o Non volatile : conserves les données même
si l’ordinateur est éteint.
c. Les cartes :
❑ La carte mère :
La carte mère est un circuit imprimé constituant le socle et le support principal des éléments essentiels
d'un ordinateur tels que :
o Le processeur.
o Les mémoire RAM et ROM.
o Les cartes d'extension.
Elle peut être logée dans deux types de boitier : Desktop ou Tower.
❑ Les cartes d’extension :
Les cartes d’extension sont des circuits électroniques amovibles qui permettent d’étendre les capacités
d’un ordinateur. Parmi ces cartes d’extension :
o La carte vidéo ou carte graphique.
o La carte son.
o La carte réseau.

4. Module 1 : Généralité Sur les systèmes informatiques Niveau : Tronc Commun
Mr. Younes-Aziz BACHIRI 4

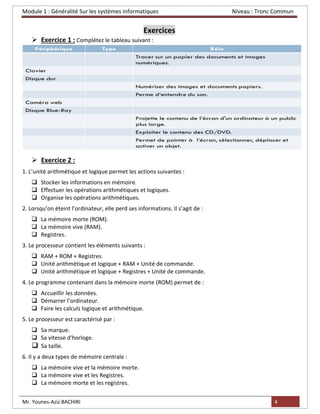

Exercices
➢ Exercice 1 : Complétez le tableau suivant :
➢ Exercice 2 :
1. L’unité arithmétique et logique permet les actions suivantes :
❑ Stocker les informations en mémoire.
❑ Effectuer les opérations arithmétiques et logiques.
❑ Organise les opérations arithmétiques.
2. Lorsqu’on éteint l’ordinateur, elle perd ses informations. Il s’agit de :
❑ La mémoire morte (ROM).
❑ La mémoire vive (RAM).
❑ Registres.
3. Le processeur contient les éléments suivants :
❑ RAM + ROM + Registres.
❑ Unité arithmétique et logique + RAM + Unité de commande.
❑ Unité arithmétique et logique + Registres + Unité de commande.
4. Le programme contenant dans la mémoire morte (ROM) permet de :
❑ Accueillir les données.
❑ Démarrer l’ordinateur.
❑ Faire les calculs logique et arithmétique.
5. Le processeur est caractérisé par :
❑ Sa marque.
❑ Sa vitesse d'horloge.
❑ Sa taille.
6. Il y a deux types de mémoire centrale :
❑ La mémoire vive et la mémoire morte.
❑ La mémoire vive et les Registres.
❑ La mémoire morte et les registres.

5. Module 1 : Généralité Sur les systèmes informatiques Niveau : Tronc Commun
Mr. Younes-Aziz BACHIRI 5
7. Elément sert à interconnecter tous les composants d’un ordinateur, c’est :
❑ Mémoire centrale.
❑ Carte mère.
❑ Cartes d’extensions.
8. Parmi les cartes d’extensions on peut citer :
❑ Carte son.
❑ Carte mémoire.
❑ Carte réseau.
9. L’unité de commande permet :
❑ Coder/ décoder les données.
❑ Faire les calculs arithmétiques.
❑ Faire les calculs logiques.
10. La vitesse de processeur est mesurée en :
❑ Hz.
❑ Pouce.
❑ Octet.
➢ Exercice 3 : Répondez par vrai ou faux et corriger les phrases qui sont fausses :
1. La capacité d’un disque dur > disque Blu-ray > DVD :
❑ Vrai.
❑ Faux.
2. Les périphériques de stockage permettent de stocker les données d’une façon permanente :
❑ Vrai.
❑ Faux.
3. Le vidéo projecteur est un périphérique de sortie :
❑ Vrai.
❑ Faux.
4. La taille des écrans est mesurée en pouce (1 pouce = 2,54) :
❑ Vrai.
❑ Faux.
5. Les registres sont des périphériques de stockage :
❑ Vrai.
❑ Faux.
6. La RAM est une mémoire modifiable et la ROM n’est pas modifiable :
❑ Vrai.
❑ Faux.
➢ Exercice 4 :
Classez par ordre de capacité (de la plus petit à la plus grande) les supports de stockage : Clé USB (1 Go),
DVD, Disque dur, CD, Blu-Ray.
➢ Exercice 5 :
1. Soit un disque dur de capacité 160 Go dont 72 Go espace utilisé :
a. Donner l’espace libre de ce disque dur en Mo.

6. Module 1 : Généralité Sur les systèmes informatiques Niveau : Tronc Commun
Mr. Younes-Aziz BACHIRI 6

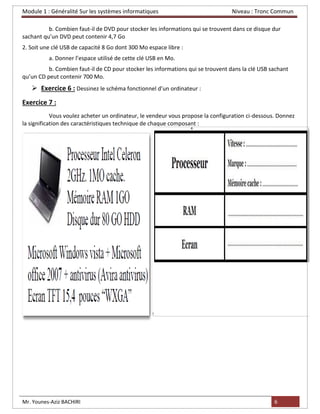

b. Combien faut-il de DVD pour stocker les informations qui se trouvent dans ce disque dur
sachant qu’un DVD peut contenir 4,7 Go
2. Soit une clé USB de capacité 8 Go dont 300 Mo espace libre :
a. Donner l’espace utilisé de cette clé USB en Mo.
b. Combien faut-il de CD pour stocker les informations qui se trouvent dans la clé USB sachant
qu’un CD peut contenir 700 Mo.
➢ Exercice 6 : Dessinez le schéma fonctionnel d’un ordinateur :
Exercice 7 :
Vous voulez acheter un ordinateur, le vendeur vous propose la configuration ci-dessous. Donnez
la signification des caractéristiques technique de chaque composant :
