1. Réalisé par: Abdelaziz ELBAZE

2. Objectifs
A l’issue de ce module les participants seront capable de déterminé :
 C’est quoi l’informatique?
 La définition d’un ordinateur
 Quel sont les types des ordinateurs?
 De quoi se compose un ordinateur?
 Notion de périphérique
 Les périphériques d’entée sortie
 Déterminé les composants de la carte mère
Le microprocesseur, La mémoire Cache, chipset, La barrette mémoire, La
carte, Graphique, Le Bios, les Bus, Les Slots d'extension, Les Ports.

3. Informatique
Information Automatique

4. L’informatique c’est le traitement d’information
à l’aide d’un ordinateur

5. Système informatique
La partie matérielle
(Hardware)
La parie logicielle
(Software)

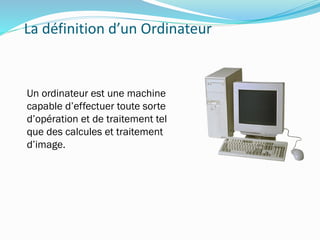

6. La définition d’un Ordinateur
Un ordinateur est une machine
capable d’effectuer toute sorte
d’opération et de traitement tel
que des calcules et traitement
d’image.

7. Quel sont les Types d’un Ordinateur?
Ordinateur de Bureau DESKTOP
Ordinateur Portable LAP TOP
Ordinateur de Poche PC POCKET

8. De quoi se Compose un Ordinateur?
Moniteur
Unité Centrale
Clavier
Sourie

9. Notion de Périphérique
Un périphérique c’est un matériel électronique qui peut être
raccorder à un ordinateur par L’intermédiaire
des interfaces d’entée / sortie

10. Les périphérique d’entée et de sortie
Périphériques d’entées : clavier / sourie / lecteur de disc / Scanner
Périphériques de sorties : Moniteur / Imprimante / Haute Parleur
Périphériques d’entées sorties : Disque dur / Lecteur CD / Lecteur DVD /
Clé USB / Lecteur Disquette

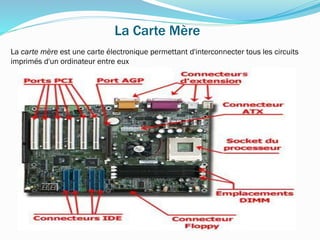

11. La Carte Mère
La carte mère est une carte électronique permettant d'interconnecter tous les circuits
imprimés d'un ordinateur entre eux

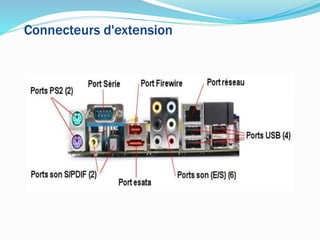

13. Connecteurs d'extension

14. Le microprocesseur
Le processeur (CPU, pour Central Processing Unit, soit Unité
Centrale de Traitement) est le cerveau de l'ordinateur. c'est lui qui
organise les échanges de données entre les différents composants
(disque dur, mémoire RAM, carte graphique .
Il permet de manipuler des informations numériques, c'est-à-dire
des informations codées sous forme binaire 0 et 1, et d'exécuter les
instructions stockées en mémoire.
sa génération (286-386-486-586 ou Pentium - 686 ou Pentium II...
Dual Core, Core 2 Duo, Core i3,Core i5, Core i7

15. La Mémoire Cache
Définition du mot MEMOIRE CACHE, Mémoire intégrée dans le
processeur. Permet un stockage de données temporaires utiles
au processeur, qui évite ainsi de communications avec la
mémoire vive, plus lente.

16. 2 - L'unité Centrale
(UC) Les mémoires au sein de l'UC
ROM Mémoire utilisée par le BIOS => Read Only Memory: ( Mémoire à lecture
seule )
On peut la flasher (la mettre à jour)
Mémoir
e cache
Mémoire permettant de gagner en performance
Mémoir
e vive
RAM
Random Access Memory: ( Accès au Mémoire Aléatoire ) Mémoire volatile
(Attention à la coupure de courant).Elle se présente sous forme de barrettes à
enficher sur la carte mère
Mémoir
e
virtuelle
Espace du HD (hard disk) permettant de stocker les résultats

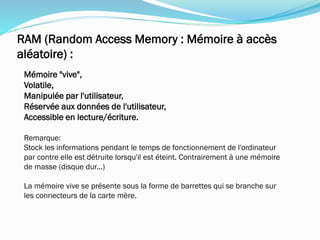

17. Mémoire "vive",
Volatile,
Manipulée par l'utilisateur,
Réservée aux données de l'utilisateur,
Accessible en lecture/écriture.
Remarque:
Stock les informations pendant le temps de fonctionnement de l'ordinateur
par contre elle est détruite lorsqu'il est éteint. Contrairement à une mémoire
de masse (disque dur...)
La mémoire vive se présente sous la forme de barrettes qui se branche sur
les connecteurs de la carte mère.
RAM (Random Access Memory : Mémoire à accès
aléatoire) :

18. RAM (Random Access Memory : Mémoire à accès
aléatoire) :
Les technologie de mémoire RAM
Mémoire SDRAM (jusqu’à 133 MHz)
Mémoire DDR SD RAM (jusqu’à 400 MHz)
Mémoire DDRII SD RAM (jusqu’à 667 MHz)
Mémoire RDRAM (jusqu’à 1066 MHz)

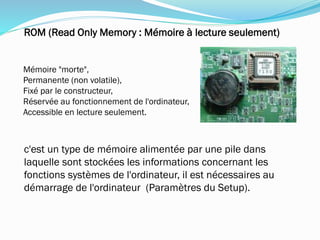

19. Mémoire "morte",
Permanente (non volatile),
Fixé par le constructeur,
Réservée au fonctionnement de l'ordinateur,
Accessible en lecture seulement.
ROM (Read Only Memory : Mémoire à lecture seulement)
c'est un type de mémoire alimentée par une pile dans
laquelle sont stockées les informations concernant les
fonctions systèmes de l'ordinateur, il est nécessaires au
démarrage de l'ordinateur (Paramètres du Setup).

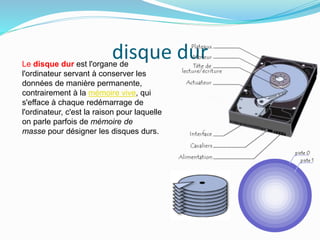

20. disque durLe disque dur est l'organe de
l'ordinateur servant à conserver les
données de manière permanente,
contrairement à la mémoire vive, qui
s'efface à chaque redémarrage de
l'ordinateur, c'est la raison pour laquelle
on parle parfois de mémoire de
masse pour désigner les disques durs.

21. - Le standard ATA (Advanced
Technology Attachment) est
une interface standard
permettant la connexion de
périphériques de stockage sur
les ordinateurs de type PC. Le
standard ATA a été mis au
point le 12 mai 1994.
- Malgré l'appellation officielle
"ATA", ce standard est plus
connue sous le terme
commercial IDE (Integrated
Drive Electronics)
ou Enhanced IDE (EIDE ou E-
IDE).
- Le standard ATA est
originalement prévu pour
connecter des disques durs,
toutefois une extension
nommée ATAPI (ATA Packet
Interface) a été développée
afin de pouvoir interfacer
d'autres périphériques de
stockage.

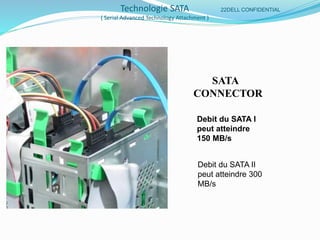

22. Technologie SATA
( Serial Advanced Technology Attachment )
DELL CONFIDENTIAL22
SATA
CONNECTOR
Debit du SATA I
peut atteindre
150 MB/s
Debit du SATA II
peut atteindre 300
MB/s

23. Chipset
Un chipset « ensemble de puces (électroniques) » est
un jeu de composants électroniques intégré dans
un circuit intégré préprogrammé permettant de gérer
les flux de données numériques entre le ou les
processeur(s), la mémoire et les périphériques. Il est
souvent décomposé en deux puces : le
Northbridge sert de lien entre le processeur et la
Ram, tandis que le southbridge gère les entrées /
sorties (bus PCI et PCIEXP, ...)

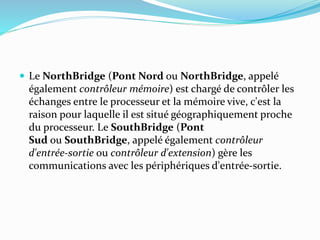

24.  Le NorthBridge (Pont Nord ou NorthBridge, appelé
également contrôleur mémoire) est chargé de contrôler les
échanges entre le processeur et la mémoire vive, c'est la
raison pour laquelle il est situé géographiquement proche
du processeur. Le SouthBridge (Pont
Sud ou SouthBridge, appelé également contrôleur
d'entrée-sortie ou contrôleur d'extension) gère les
communications avec les périphériques d'entrée-sortie.

26. Slot au format PCI,
Slot au format AGP
Les Slots d’extension
Emplacement interne dans lequel on peut enficher une
carte d'Extension (Carte FAX, Carte Son, etc.). les slots se
situent sur la carte mère et existent en différents formats

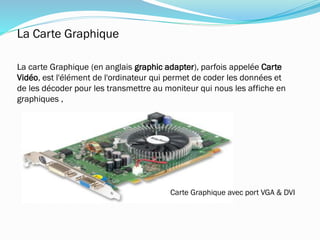

27. La Carte Graphique
La carte Graphique (en anglais graphic adapter), parfois appelée Carte
Vidéo, est l'élément de l'ordinateur qui permet de coder les données et
de les décoder pour les transmettre au moniteur qui nous les affiche en
graphiques ,
Carte Graphique avec port VGA & DVI

28. Les BUS
On appelle bus, en informatique, un ensemble de liaisons physiques
(câbles, pistes de circuits imprimés, etc.) pouvant être exploitées en
commun par plusieurs éléments matériels afin de communiquer.

29. Questions ?

30. La séance prochaine
Suite de module 1 Système d’exploitation,
pensez à ce module
