1. Cours de Structure et Technologie
des composants d’ordinateurs
Centre de BTS Taounate
1ère année BTS DSI

2. Chapitre 2
Structure interne d’un ordinateur

3. Le Boîtier (L’unité centrale ):
L’unité centrale est un boîtier métallique accueillant les
éléments internes de l'ordinateur.

4. Les différents composants (vue externe)
14/05/2023
clavier et souris
(type PS/2)
sortie parallèle
pour imprimante
sorties série
ports usb pour
périphériques divers
carte son : entrée ligne
, entrée microphone,
sortie haut-parleurs
Carte
graphique

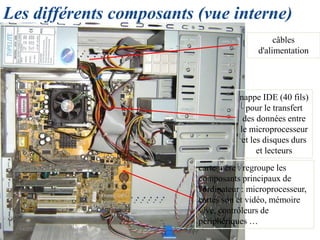

5. carte mère : regroupe les
composants principaux de
l'ordinateur : microprocesseur,
cartes son et vidéo, mémoire
vive, contrôleurs de
périphériques …
nappe IDE (40 fils)
pour le transfert
des données entre
le microprocesseur
et les disques durs
et lecteurs
câbles
d'alimentation
Les différents composants (vue interne)
14/05/2023

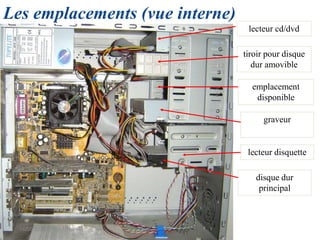

6. lecteur cd/dvd
tiroir pour disque
dur amovible
lecteur disquette
graveur
emplacement
disponible
disque dur
principal
Les emplacements (vue interne)
14/05/2023

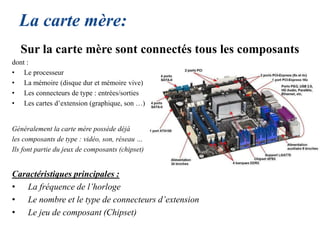

7. La carte mère:
Sur la carte mère sont connectés tous les composants
dont :
• Le processeur
• La mémoire (disque dur et mémoire vive)
• Les connecteurs de type : entrées/sorties
• Les cartes d’extension (graphique, son …)
Généralement la carte mère possède déjà
les composants de type : vidéo, son, réseau …
Ils font partie du jeux de composants (chipset)
Caractéristiques principales :
• La fréquence de l’horloge
• Le nombre et le type de connecteurs d’extension
• Le jeu de composant (Chipset)

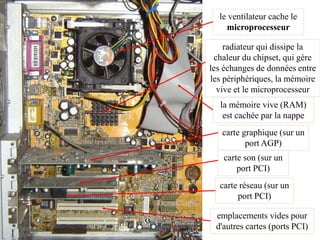

8. le ventilateur cache le
microprocesseur
radiateur qui dissipe la
chaleur du chipset, qui gère
les échanges de données entre
les périphériques, la mémoire
vive et le microprocesseur
la mémoire vive (RAM)
est cachée par la nappe
carte graphique (sur un
port AGP)
carte son (sur un
port PCI)
carte réseau (sur un
port PCI)
emplacements vides pour
d'autres cartes (ports PCI)
14/05/2023

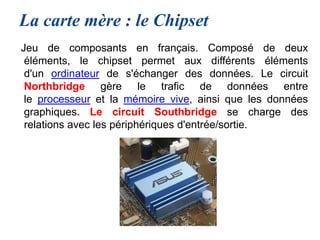

9. La carte mère : le Chipset
Jeu de composants en français. Composé de deux
éléments, le chipset permet aux différents éléments
d'un ordinateur de s'échanger des données. Le circuit
Northbridge gère le trafic de données entre
le processeur et la mémoire vive, ainsi que les données
graphiques. Le circuit Southbridge se charge des
relations avec les périphériques d'entrée/sortie.

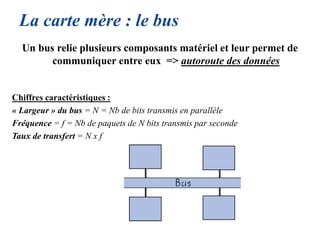

11. La carte mère : le bus
Un bus relie plusieurs composants matériel et leur permet de
communiquer entre eux => autoroute des données
Chiffres caractéristiques :
« Largeur » du bus = N = Nb de bits transmis en parallèle
Fréquence = f = Nb de paquets de N bits transmis par seconde
Taux de transfert = N x f

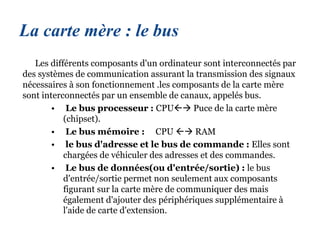

12. La carte mère : le bus
Les différents composants d'un ordinateur sont interconnectés par
des systèmes de communication assurant la transmission des signaux
nécessaires à son fonctionnement .les composants de la carte mère
sont interconnectés par un ensemble de canaux, appelés bus.
• Le bus processeur : CPU Puce de la carte mère
(chipset).
• Le bus mémoire : CPU  RAM
• le bus d'adresse et le bus de commande : Elles sont
chargées de véhiculer des adresses et des commandes.
• Le bus de données(ou d'entrée/sortie) : le bus
d'entrée/sortie permet non seulement aux composants
figurant sur la carte mère de communiquer des mais
également d'ajouter des périphériques supplémentaire à
l'aide de carte d'extension.

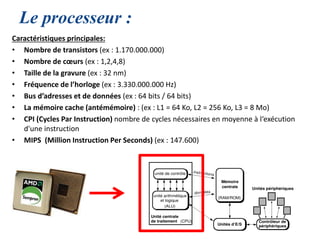

13. Le processeur :
Caractéristiques principales:
• Nombre de transistors (ex : 1.170.000.000)
• Nombre de cœurs (ex : 1,2,4,8)
• Taille de la gravure (ex : 32 nm)
• Fréquence de l’horloge (ex : 3.330.000.000 Hz)
• Bus d’adresses et de données (ex : 64 bits / 64 bits)
• La mémoire cache (antémémoire) : (ex : L1 = 64 Ko, L2 = 256 Ko, L3 = 8 Mo)
• CPI (Cycles Par Instruction) nombre de cycles nécessaires en moyenne à l‘exécution
d'une instruction
• MIPS (Million Instruction Per Seconds) (ex : 147.600)

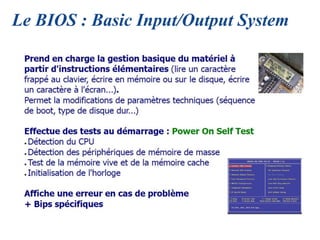

14. Le BIOS : Basic Input/Output System

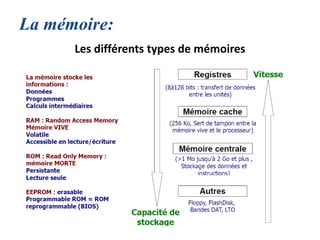

15. La mémoire:
Les différents types de mémoires

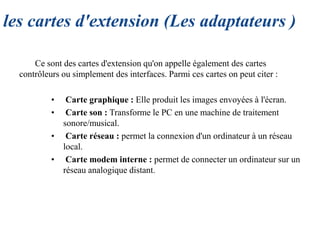

16. les cartes d'extension (Les adaptateurs )
Ce sont des cartes d'extension qu'on appelle également des cartes
contrôleurs ou simplement des interfaces. Parmi ces cartes on peut citer :
• Carte graphique : Elle produit les images envoyées à l'écran.
• Carte son : Transforme le PC en une machine de traitement
sonore/musical.
• Carte réseau : permet la connexion d'un ordinateur à un réseau
local.
• Carte modem interne : permet de connecter un ordinateur sur un
réseau analogique distant.

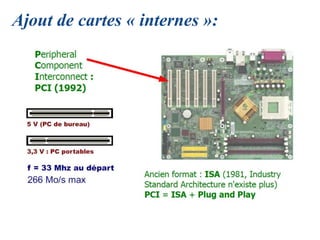

17. Ajout de cartes « internes »:

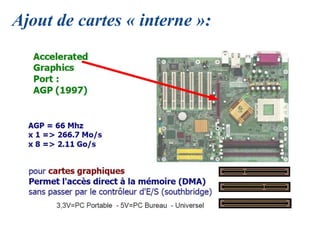

18. Ajout de cartes « interne »:

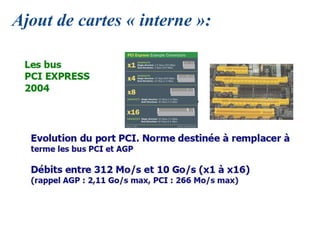

19. Ajout de cartes « interne »:

20. Ajout de cartes « interne »:

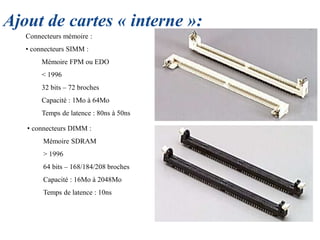

Connecteurs mémoire :
• connecteurs SIMM :
Mémoire FPM ou EDO
< 1996
32 bits – 72 broches
Capacité : 1Mo à 64Mo
Temps de latence : 80ns à 50ns
• connecteurs DIMM :
Mémoire SDRAM
> 1996
64 bits – 168/184/208 broches
Capacité : 16Mo à 2048Mo
Temps de latence : 10ns

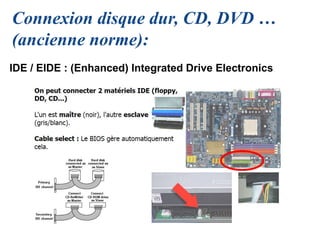

21. Connexion disque dur, CD, DVD …
(ancienne norme):
IDE / EIDE : (Enhanced) Integrated Drive Electronics

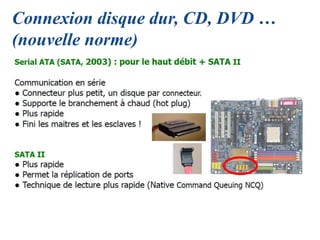

22. Connexion disque dur, CD, DVD …
(nouvelle norme)

23. Communication
Ports Série ou Parallèle

24. Communication avec « l’extérieur »
• Souris et clavier : Port Série nomme Ps/2 (0,29 Mo/s)
• USB (Universal Serial Bus) : USB 2.0 (60 Mo/s), USB 3.0 (600 Mo/s)
• USB sans fil = « bluetooth »
• Port Série (RS-232): branchement des appareils de mesure par exemple (0,01 Mo/s)
• Port Parallèle (DB 25) : plus vraiment utilisé !
• Sortie VGA (Video Graphics Array) : connexion à un écran analogique
• LAN (Local Area Network) : prise réseau informatique

25. Fin du Chapitre
