1. Module : 1 Chapitre 2 : Structure de base d’un ordinateur
Structure de base d’un ordinateur
‫خنيفرة‬ ‫مالل‬ ‫بني‬ ‫والتكوين‬ ‫للتربية‬ ‫الجهوية‬ ‫األكاديمية‬
Direction MEN Béni Mellal ‫مالل‬ ‫بني‬ ‫الوطني‬ ‫التربية‬ ‫لوزارة‬ ‫اإلقليمية‬ ‫المديرية‬
Lycée qualifiant -OULED YOUSSEF-
Enseignant : Younes-Aziz BACHIRI

2. Module : 1 Chapitre 2 : Structure de base d’un ordinateur
 Distinguer les différents composants d’un
système informatique.
Compétence visée :
Ordinateur.
Unité centrale.
Périphérique d’entrée.
Périphérique de sortie.
Périphérique de stockage.
Savoirs :
Préambule:
Durée : 4H

3. Module : 1 Chapitre 2 : Structure de base d’un ordinateur
Matériel Logiciel
est composé de :
Unité d’entrée Unité de traitement Unité de sortie
Eléments d’un S.I :
Activité :

4. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Activité :

5. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

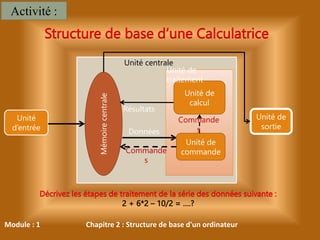

Décrivez les étapes de traitement de la série des données suivante :
2 + 6*2 – 10/2 = ….?
Unité
d’entrée
Unité de
sortie
Mémoire
centrale
Activité :
Données
Résultats
Commande
s
Unité de
calcul
Unité de
commande
Unité centrale
Structure de base d’une Calculatrice
Unité de
traitement
Commande
s

6. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Calculatrice
 Faire des traitement
seulement sur des données
numériques.
 Contient des petites
mémoires qui peut stocker
seulement les données et les
résultats de traitement.
 Nombre d’opération est
limité.
Activité :
Quelle est la différence entre une calculatrice
et un ordinateur?
Ordinateur
 Faire des traitement sur tous les
types de données : texte, image…
 Doter d’une mémoire importante
pour stocker non seulement les
données et les résultats mais
aussi les instructions de
programme.
 L’ordinateur est capable
d’effectuer un grand nombre
d’opérations complexes en un
temps très court.
La structure
de base de
l’ordinateur
est un
modèle
évolué de
schéma
d’une
calculatrice

7. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Périphériques
d’entrée
Périphériques
de sortie
Mémoire
centrale
Activité :
Résultats Unité
arithmétique
et logique
Unité de
commande
Unité centrale

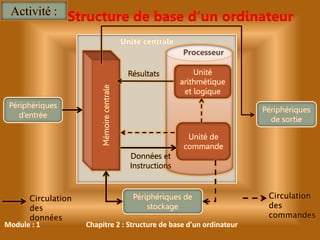

Structure de base d’un ordinateur
Périphériques de
stockage
Données et
Instructions
Circulation
des
données
Circulation
des
commandes

8. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

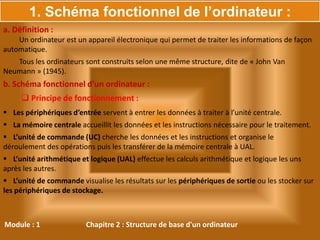

a. Définition :
Un ordinateur est un appareil électronique qui permet de traiter les informations de façon
automatique.
Tous les ordinateurs sont construits selon une même structure, dite de « John Van
Neumann » (1945).
b. Schéma fonctionnel d’un ordinateur :
1. Schéma fonctionnel de l’ordinateur :
 Principe de fonctionnement :
 Les périphériques d’entrée servent à entrer les données à traiter à l’unité centrale.
 La mémoire centrale accueillit les données et les instructions nécessaire pour le traitement.
 L’unité de commande (UC) cherche les données et les instructions et organise le
déroulement des opérations puis les transférer de la mémoire centrale à UAL.
 L’unité arithmétique et logique (UAL) effectue les calculs arithmétique et logique les uns
après les autres.
 L’unité de commande visualise les résultats sur les périphériques de sortie ou les stocker sur
les périphériques de stockage.

9. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Périphérique
s d’entrée
Périphérique
s de sortie
Mémoire
centrale
Résultats Unité
arithmétique
et logique
Unité de
commande
Unité centrale
Périphériques de
stockage
Processeur
Données et
Instructions
Circulation
des
données
Circulation
des
commandes
1. Schéma fonctionnel de l’ordinateur :

10. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

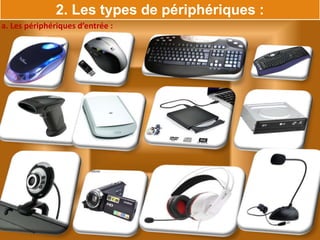

a. Les périphériques d’entrée :
Ils permettent d’entrer et envoyer des informations à traiter à l’unité centrale de traitement
:
Périphérique Rôle :
Clavier : Saisir des textes et commandes.
Souris : Pointer à l’écran, sélectionner, déplacer et activer un objet ou programme.
Scanner : Numériser des images et documents papiers.
Le lecteur de CD/DVD : Exploiter le contenu des CD/DVD.
La camera Web : Permet la capture des données sous forme de vidéo.
Le microphone : Enregistrer les données sous forme de sons.
2. Les types de périphériques :

11. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
a. Les périphériques d’entrée :
2. Les types de périphériques :

12. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

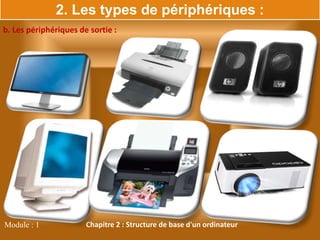

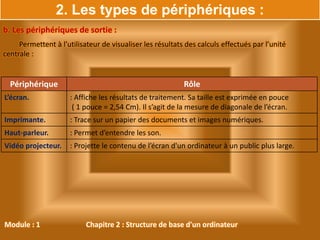

b. Les périphériques de sortie :
Permettent à l’utilisateur de visualiser les résultats des calculs effectués par l’unité
centrale :
Périphérique Rôle
L’écran. : Affiche les résultats de traitement. Sa taille est exprimée en pouce
( 1 pouce = 2,54 Cm). Il s’agit de la mesure de diagonale de l’écran.
Imprimante. : Trace sur un papier des documents et images numériques.
Haut-parleur. : Permet d’entendre les son.
Vidéo projecteur. : Projette le contenu de l’écran d'un ordinateur à un public plus large.
2. Les types de périphériques :

13. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
b. Les périphériques de sortie :
2. Les types de périphériques :

14. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

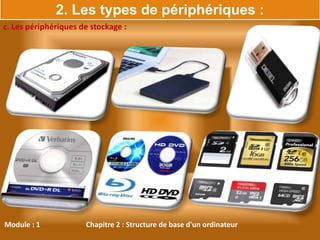

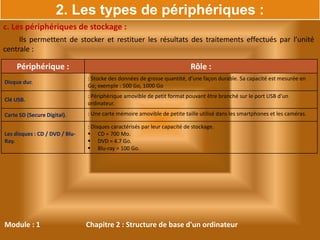

c. Les périphériques de stockage :
Ils permettent de stocker et restituer les résultats des traitements effectués par l’unité
centrale :
2. Les types de périphériques :
Périphérique : Rôle :
Disque dur.
: Stocke des données de grosse quantité, d’une façon durable. Sa capacité est mesurée en
Go; exemple : 500 Go, 1000 Go
Clé USB.
: Périphérique amovible de petit format pouvant être branché sur le port USB d’un
ordinateur.
Carte SD (Secure Digital). : Une carte mémoire amovible de petite taille utilisé dans les smartphones et les caméras.
Les disques : CD / DVD / Blu-
Ray.
: Disques caractérisés par leur capacité de stockage.
 CD = 700 Mo.
 DVD = 4.7 Go.
 Blu-ray = 100 Go.

15. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
c. Les périphériques de stockage :
2. Les types de périphériques :

16. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Unité de traitement
CPU (Central Processing Unit) = Processeur
en anglais
marque fréquence
d’horloge
Est caractérisé par :
Intel AMD IBM
nombre d'opérations qu'il peut
effectuer dans une seconde

17. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

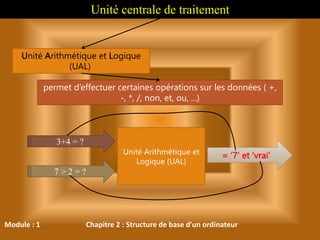

Unité centrale de traitement
Unité Arithmétique et Logique
(UAL)
permet d’effectuer certaines opérations sur les données ( +,
-, *, /, non, et, ou, ...)
Unité Arithmétique et
Logique (UAL)
3+4 = ?
7 > 2 = ?
= ‘7’ et ‘vrai’

18. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

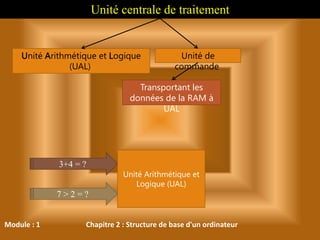

Unité centrale de traitement
Unité Arithmétique et Logique
(UAL)
Unité de
commande
Unité Arithmétique et
Logique (UAL)
3+4 = ?
7 > 2 = ?
Transportant les
données de la RAM à
UAL

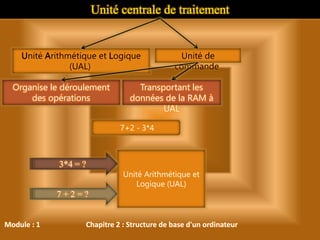

19. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Unité centrale de traitement
Unité Arithmétique et Logique
(UAL)
Unité de
commande
Organise le déroulement
des opérations
Unité Arithmétique et
Logique (UAL)
3*4 = ?
7 + 2 = ?
Transportant les
données de la RAM à
UAL
7+2 - 3*4

20. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Unité centrale de traitement
Unité Arithmétique et Logique
(UAL)
Unité de
commande
Organise le déroulement
des opérations
Unité Arithmétique et
Logique (UAL)
3*4 = ?
7 + 2 = ?
Transportant les
données de la RAM à
UAL

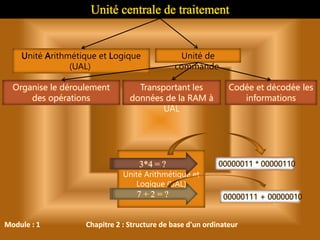

Codée et décodée les
informations
00000011 * 00000110
00000111 + 00000010

21. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Unité centrale de traitement
Unité Arithmétique et Logique
(UAL)
Unité de
commande

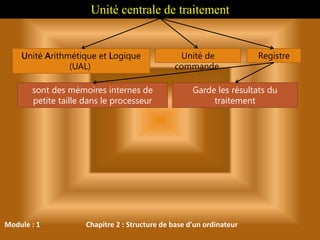

Registre
sont des mémoires internes de
petite taille dans le processeur
Garde les résultats du
traitement

22. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

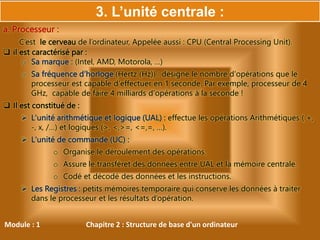

a. Processeur :
C’est le cerveau de l’ordinateur, Appelée aussi : CPU (Central Processing Unit).
 il est caractérisé par :
o Sa marque : (Intel, AMD, Motorola, …)
o Sa fréquence d’horloge (Hertz (Hz)) : désigne le nombre d'opérations que le
processeur est capable d'effectuer en 1 seconde. Par exemple, processeur de 4
GHz, capable de faire 4 milliards d'opérations à la seconde !
 Il est constitué de :
 L'unité arithmétique et logique (UAL) : effectue les opérations Arithmétiques ( +,
-, x, /…) et logiques (>, <,>=, <=,=, …).
 L'unité de commande (UC) :
o Organise le déroulement des opérations.
o Assure le transfèret des données entre UAL et la mémoire centrale.
o Codé et décodé des données et les instructions.
 Les Registres : petits mémoires temporaire qui conserve les données à traiter
dans le processeur et les résultats d’opération.
3. L’unité centrale :

23. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

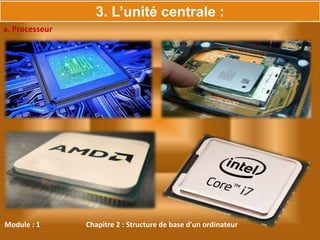

a. Processeur
3. L’unité centrale :

24. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Mémoire centrale
Se représente généralement sous forme de petite
barrette

25. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
b. La mémoire centrale :
La mémoire centrale est un ensemble de cases, dont chacune est connue par son adresse,
et pouvant contenir une donnée ou une instruction. Sa taille est mesurée par l’octet (exemple :
mémoire de 2 Go, 8 Go …).
Il existe deux mémoires : mémoire vive (RAM) et mémoire morte (ROM)
3. L’unité centrale :
Mémoire vive (RAM) Mémoire morte (ROM)
En anglais : Random Access Memory.
En français : Mémoire d’accès aléatoire ou
mémoire vive.
En anglais : Read Only memory
En français : Mémoire à lecture seule ou
mémoire morte.
Rôle : Réception des données à traiter et
les instructions de programme à exécuter.
Rôle : Contient un programme de
démarrage de l’ordinateur installé par le
constructeur.
Caractéristiques :
 Accessible en lecture et en écriture (
modifiable).
 Volatile : perd les données lorsqu’on
éteint l’ordinateur.
Caractéristiques :
 Accessible en lecture seule (non
modifiable).
 Non volatile : conserves les données
même si l’ordinateur est éteint.

26. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

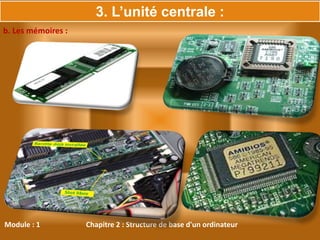

b. Les mémoires :
3. L’unité centrale :

27. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

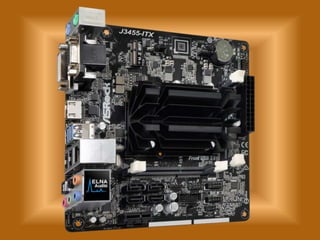

La carte mère
est un matériel informatique, Servant à interconnecter tous les composants
d’un ordinateur

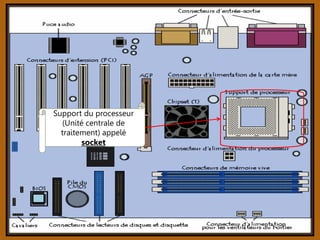

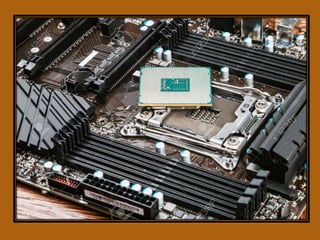

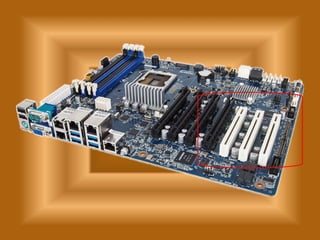

28. Support du processeur
(Unité centrale de
traitement) appelé
socket

29. Support du processeur
(Unité centrale de
traitement) appelé
socket

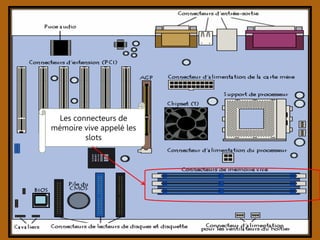

30. Les connecteurs de
mémoire vive appelé les
slots

31. Support du processeur
(Unité centrale de
traitement) appelé
socket

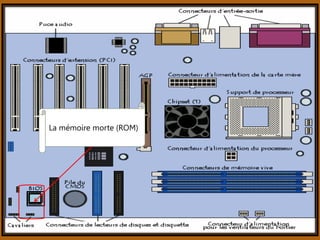

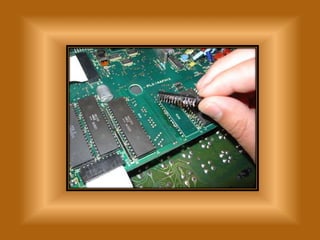

32. La mémoire morte (ROM)

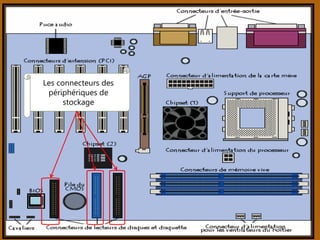

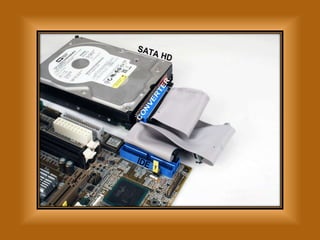

34. Les connecteurs des
périphériques de
stockage

36. Les interfaces
d’entrée/sortie

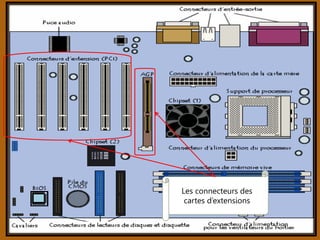

38. Les connecteurs des
cartes d’extensions

40. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Les cartes d’extensions
Offrant de nouvelles fonctionnalités ou de meilleures performances à
l'ordinateur
Ajouter un port USB Nouvelle carte graphique Carte réseau

42. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
La carte mère
est logée dans un boîtier
Tower ou Tour Desktop

43. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
c. Les cartes :
 La carte mère :
La carte mère est un circuit imprimé constituant le socle et le support principal des
éléments essentiels d'un ordinateur tels que :
 Le processeur.
 Les mémoire RAM et ROM.
 Les cartes d'extension.
Elle peut être logée dans deux types de boitier : Desktop ou Tower.
 Les cartes d’extension :
Les cartes d’extension sont des circuits électroniques amovibles qui permettent
d’étendre les capacités d’un ordinateur. Parmi ces cartes d’extension :
 La carte vidéo ou carte graphique.
 La carte satellite.
 La carte réseau Wifi.
3. L’unité centrale :

44. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

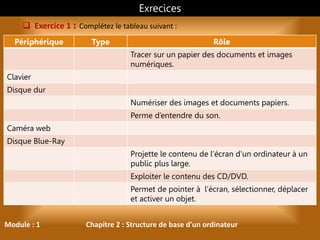

 Exercice 1 : Complétez le tableau suivant :
Exrecices
Périphérique Type Rôle
Tracer sur un papier des documents et images
numériques.
Clavier
Disque dur
Numériser des images et documents papiers.
Perme d’entendre du son.
Caméra web
Disque Blue-Ray
Projette le contenu de l’écran d'un ordinateur à un
public plus large.
Exploiter le contenu des CD/DVD.
Permet de pointer à l’écran, sélectionner, déplacer
et activer un objet.

45. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
 Exercice 2 :
1. L’unité arithmétique et logique permet les actions suivantes :
 Stocker les informations en mémoire.
 Effectuer les opérations arithmétiques et logiques.
 Organise les opérations arithmétiques.
2. Lorsqu’on éteint l’ordinateur, elle perd ses informations. Il s’agit de:
 La mémoire morte (ROM).
 La mémoire vive (RAM).
 Registres.
3. Le processeur contient les éléments suivants :
 RAM + ROM + Registres.
 Unité arithmétique et logique + RAM + Unité de commande.
 Unité arithmétique et logique + Registres + Unité de commande.
4. Le programme contenant dans la mémoire morte(ROM) permet de :
 Accueillir les données.
 Démarrer l’ordinateur.
 Faire les calculs logique et arithmétique.
5. Le processeur est caractérisé par :
 Sa marque.
 Sa vitesse d'horloge.
 Sa taille.
Exrecices

46. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

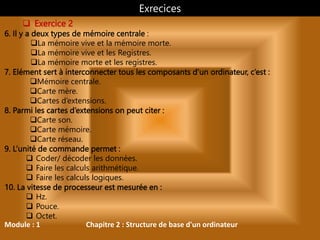

 Exercice 2
6. Il y a deux types de mémoire centrale :
La mémoire vive et la mémoire morte.
La mémoire vive et les Registres.
La mémoire morte et les registres.
7. Elément sert à interconnecter tous les composants d’un ordinateur, c’est :
Mémoire centrale.
Carte mère.
Cartes d’extensions.
8. Parmi les cartes d’extensions on peut citer :
Carte son.
Carte mémoire.
Carte réseau.
9. L’unité de commande permet :
 Coder/ décoder les données.
 Faire les calculs arithmétique.
 Faire les calculs logiques.
10. La vitesse de processeur est mesurée en :
 Hz.
 Pouce.
 Octet.
Exrecices

47. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

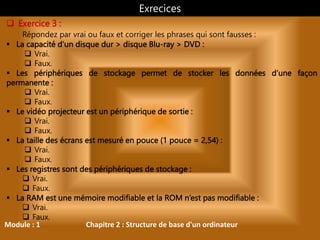

 Exercice 3 :
Répondez par vrai ou faux et corriger les phrases qui sont fausses :
 La capacité d’un disque dur > disque Blu-ray > DVD :
 Vrai.
 Faux.
 Les périphériques de stockage permet de stocker les données d’une façon
permanente :
 Vrai.
 Faux.
 Le vidéo projecteur est un périphérique de sortie :
 Vrai.
 Faux.
 La taille des écrans est mesuré en pouce (1 pouce = 2,54) :
 Vrai.
 Faux.
 Les registres sont des périphériques de stockage :
 Vrai.
 Faux.
 La RAM est une mémoire modifiable et la ROM n’est pas modifiable :
 Vrai.
 Faux.
Exrecices

48. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

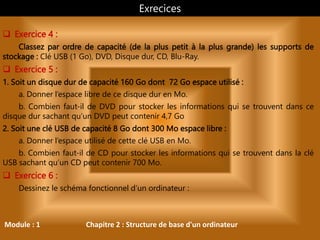

 Exercice 4 :
Classez par ordre de capacité (de la plus petit à la plus grande) les supports de
stockage : Clé USB (1 Go), DVD, Disque dur, CD, Blu-Ray.
 Exercice 5 :
1. Soit un disque dur de capacité 160 Go dont 72 Go espace utilisé :
a. Donner l’espace libre de ce disque dur en Mo.
b. Combien faut-il de DVD pour stocker les informations qui se trouvent dans ce
disque dur sachant qu’un DVD peut contenir 4,7 Go
2. Soit une clé USB de capacité 8 Go dont 300 Mo espace libre :
a. Donner l’espace utilisé de cette clé USB en Mo.
b. Combien faut-il de CD pour stocker les informations qui se trouvent dans la clé
USB sachant qu’un CD peut contenir 700 Mo.
 Exercice 6 :
Dessinez le schéma fonctionnel d’un ordinateur :
Exrecices

49. Module : 1 Chapitre 2 : Structure de base d'un ordinateur

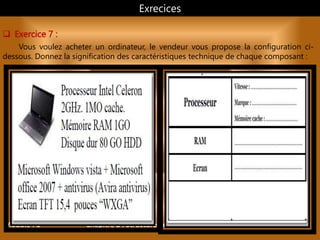

 Exercice 7 :
Vous voulez acheter un ordinateur, le vendeur vous propose la configuration ci-
dessous. Donnez la signification des caractéristiques technique de chaque composant :
Exrecices

50. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Lexique
Périphérique ‫محيطي‬ ‫جهاز‬
Unité centrale de traitement ‫المركزية‬ ‫المعالجة‬ ‫وحدة‬
circuit intégré ‫مدمجة‬ ‫دارة‬
Unité Arithmétique et Logique ‫والمنطق‬ ‫الحساب‬ ‫وحدة‬
Unité de commande ‫وحدة‬
‫التحكم‬
Codage ‫الترميز‬
Décodage ‫فك‬
Registre ‫سجل‬

51. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Lexique
Mémoire centrale ‫مركزية‬ ‫ذاكرة‬
Mémoire vive ‫حية‬ ‫ذاكرة‬
Processeur ‫معالج‬
Mémoire morte ‫ميتة‬ ‫ذاكرة‬
Unités de stockage ‫التخزين‬ ‫وحدات‬
Unité d’entrée ‫اإلدخال‬ ‫وحدة‬
Unité de sortie ‫اإلخراج‬ ‫وحدة‬
Périphérique d’entrée ‫اإلدخال‬ ‫جهاز‬
Périphérique de sortie ‫اإلخراج‬ ‫جهاز‬

52. Module : 1 Chapitre 2 : Structure de base d'un ordinateur
Lexique
Imprimante ‫طابعة‬
Ecran ‫شاشة‬
clavier ‫ملمس‬ ‫أو‬ ‫المفاتح‬ ‫لوحة‬
Souris ‫الفأرة‬
