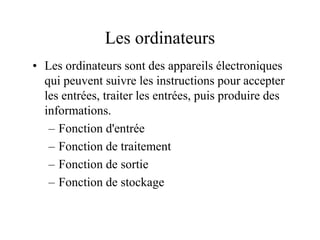

3. Les ordinateurs
• Les ordinateurs sont des appareils électroniques
qui peuvent suivre les instructions pour accepter
les entrées, traiter les entrées, puis produire des
informations.
– Fonction d'entrée
– Fonction de traitement
– Fonction de sortie
– Fonction de stockage

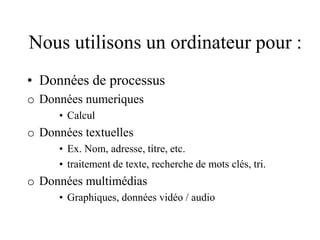

4. Nous utilisons un ordinateur pour :
• Données de processus
o Données numeriques
• Calcul
o Données textuelles
• Ex. Nom, adresse, titre, etc.
• traitement de texte, recherche de mots clés, tri.
o Données multimédias
• Graphiques, données vidéo / audio
5. L’ordinateur et son application
Un ordinateur sert à traiter l'information à partir de programmes
enregistrés sur une machine.
6. • Comme support des opérations commerciales
• Pour collecter des informations
– Informations sur les performances de l'entreprise
• Ex. Combien de voitures vendues en Septembre ?
– Autres informations.
• Pour améliorez la communication
– Courrier, bulletin électronique, conférence informatique
– Chat, Weblog, messagerie
– Organization interne
Il est utilisé :

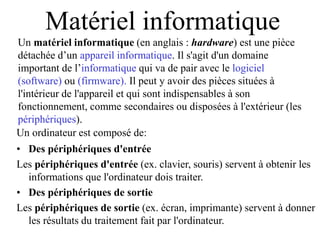

7. Un matériel informatique (en anglais : hardware) est une pièce
détachée d’un appareil informatique. Il s'agit d'un domaine
important de l’informatique qui va de pair avec le logiciel
(software) ou (firmware). Il peut y avoir des pièces situées à
l'intérieur de l'appareil et qui sont indispensables à son
fonctionnement, comme secondaires ou disposées à l'extérieur (les
périphériques).
Matériel informatique
Un ordinateur est composé de:
• Des périphériques d'entrée
Les périphériques d'entrée (ex. clavier, souris) servent à obtenir les
informations que l'ordinateur dois traiter.
• Des périphériques de sortie
Les périphériques de sortie (ex. écran, imprimante) servent à donner
les résultats du traitement fait par l'ordinateur.
8. • Stockage de l’information
Les équipements de stockage servent à conserver des informations,
- Une mémoire est un dispositif électronique (circuit intégré) ou
électromécanique destiné à conserver des informations dans un
appareil informatique.
- Une mémoire cache est une mémoire de faible capacité a grande
vitesse destinée à conserver provisoirement des informations
fréquemment manipulées par l'appareil informatique.
- Une mémoire de masse est un dispositif de stockage de grande
capacité
• Des périphériques de communication
9. • Unité Centrale de traitement CPU et stockage principal
L'unité centrale c'est le boîtier de l'ordinateur. Il contient tous les
composants essentiels à son fonctionnement (ex. le bloc
d'alimentation, la carte-mère avec le processeur et la mémoire, le
disque dur et le lecteur de CD et de DVD).
– Processeur
Un processeur est un dispositif qui exécute des instructions de
calcul sur des informations. Le processeur stock les
informations et les instructions de traitements dans des
mémoire ou des dispositifs de stockage d'informations
(internes ou externes). Les résultats des traitements sont
enregistré dans les mémoires ;
• Unité de contrôle – décodeur:
L’unité de contrôle (de commande) ou séquenceur
commande et contrôle le fonctionnement du système

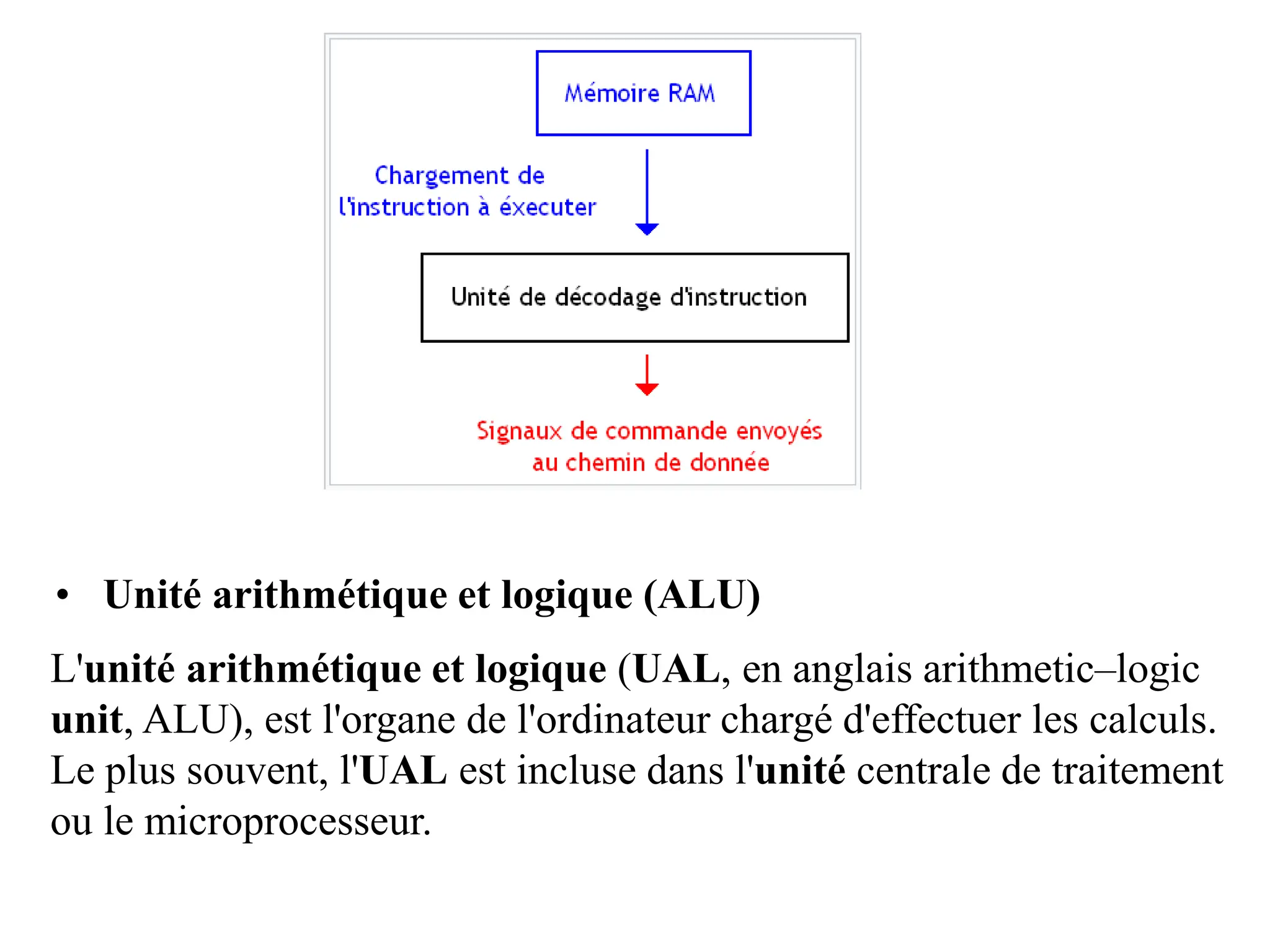

10. • Unité arithmétique et logique (ALU)
L'unité arithmétique et logique (UAL, en anglais arithmetic–logic
unit, ALU), est l'organe de l'ordinateur chargé d'effectuer les calculs.
Le plus souvent, l'UAL est incluse dans l'unité centrale de traitement
ou le microprocesseur.

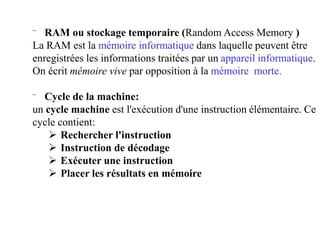

11. ⁻ RAM ou stockage temporaire (Random Access Memory )
La RAM est la mémoire informatique dans laquelle peuvent être
enregistrées les informations traitées par un appareil informatique.
On écrit mémoire vive par opposition à la mémoire morte.
⁻ Cycle de la machine:
un cycle machine est l'exécution d'une instruction élémentaire. Ce
cycle contient:
Rechercher l'instruction
Instruction de décodage
Exécuter une instruction
Placer les résultats en mémoire

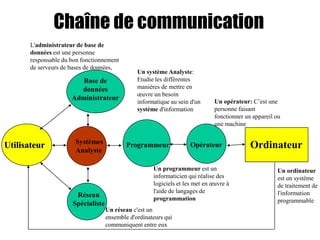

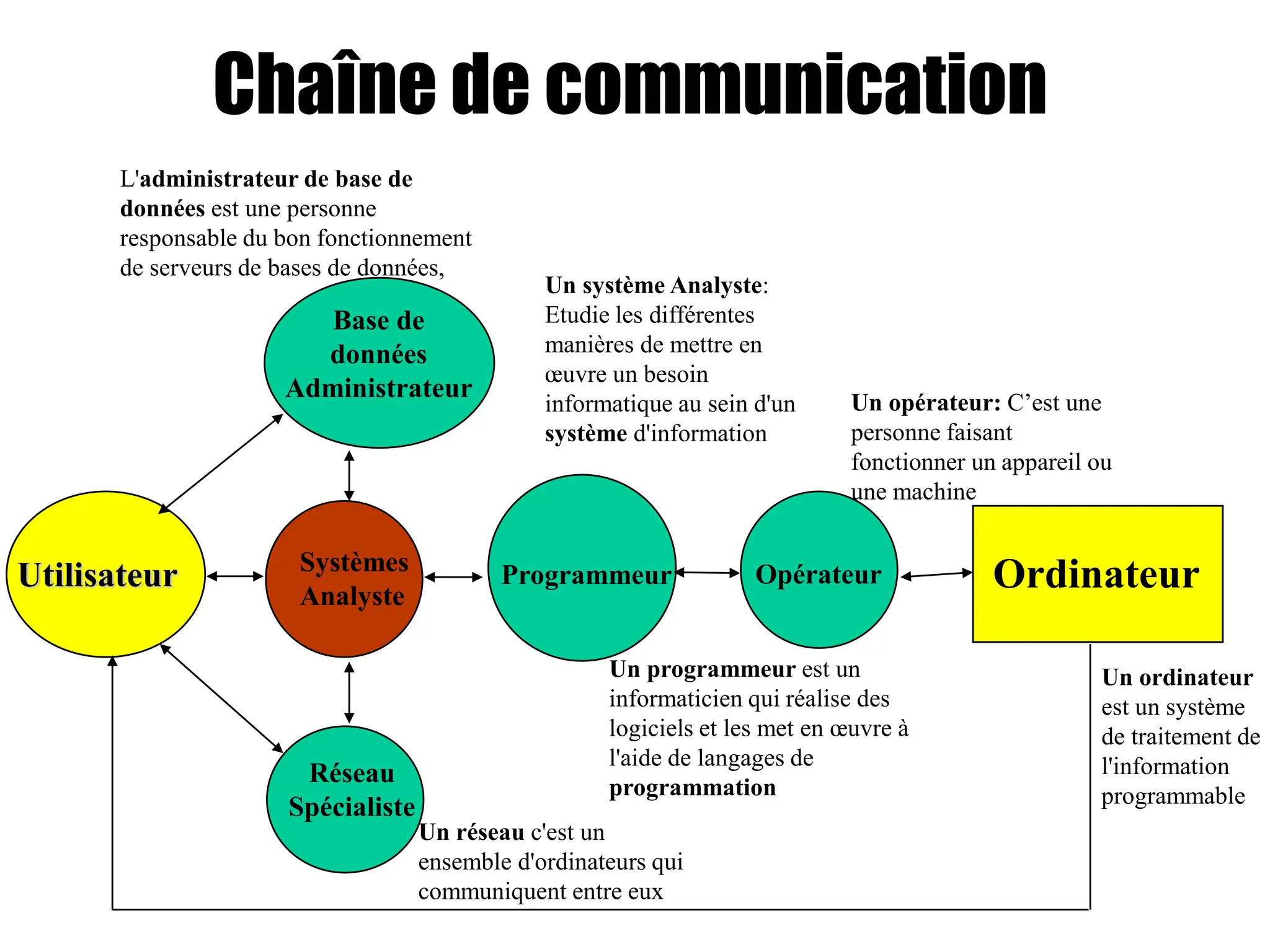

12. Chaîne de communication
Base de
données
Administrateur
Utilisateur Systèmes
Analyste
Programmeur Opérateur Ordinateur
Réseau
Spécialiste
Un réseau c'est un
ensemble d'ordinateurs qui
communiquent entre eux
L'administrateur de base de
données est une personne
responsable du bon fonctionnement
de serveurs de bases de données,
Un système Analyste:
Etudie les différentes
manières de mettre en
œuvre un besoin
informatique au sein d'un
système d'information
Un programmeur est un
informaticien qui réalise des
logiciels et les met en œuvre à
l'aide de langages de
programmation
Un opérateur: C’est une
personne faisant
fonctionner un appareil ou
une machine
Un ordinateur
est un système
de traitement de
l'information
programmable
13. La chaîne de communication
informatique de l'utilisateur final
Ordinateur
Information
Spécialistes
Support
Communication
Utilisateur

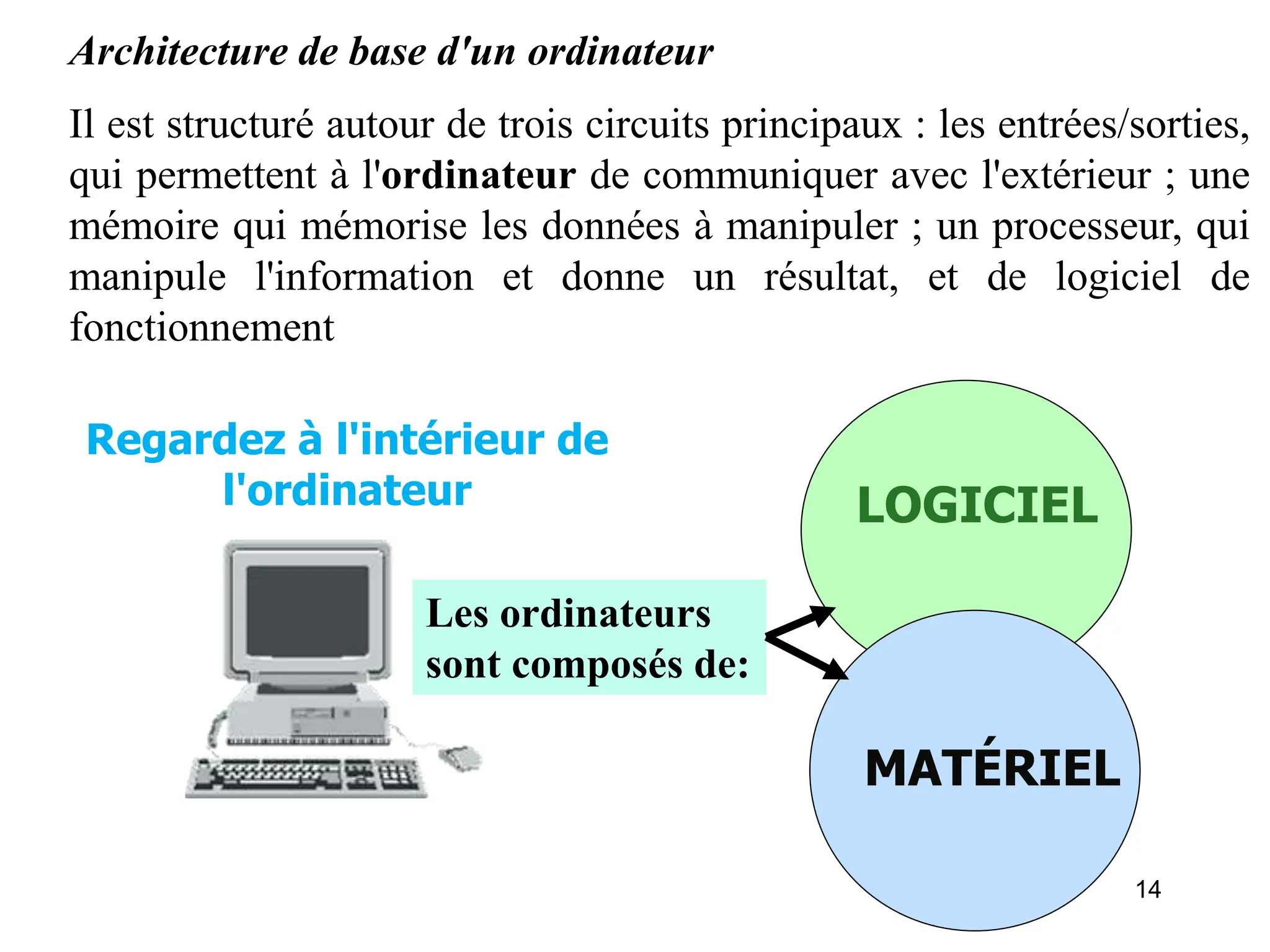

14. 14
MATÉRIEL
LOGICIEL
Regardez à l'intérieur de
l'ordinateur
Les ordinateurs
sont composés de:
Architecture de base d'un ordinateur
Il est structuré autour de trois circuits principaux : les entrées/sorties,
qui permettent à l'ordinateur de communiquer avec l'extérieur ; une
mémoire qui mémorise les données à manipuler ; un processeur, qui
manipule l'information et donne un résultat, et de logiciel de
fonctionnement

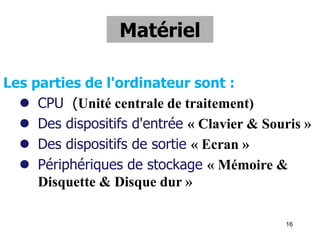

16. 16
Matériel
Les parties de l'ordinateur sont :
CPU (Unité centrale de traitement)
Des dispositifs d'entrée « Clavier & Souris »
Des dispositifs de sortie « Ecran »
Périphériques de stockage « Mémoire &
Disquette & Disque dur »
17. 17
Matériel
1. Unité centrale de traitement (CPU)
2. Unités d'entrée
3. Unités de sortie
4. Mémoire (mémoire primaire et
mémoire secondaire ou auxiliaire)
18. 18
Composants de l’ordinateur
Unité centrale de traitement (Central
Processing Unit (CPU) :CPU)
Unité de commande
(control unit CU)
Unité
arithmétique et
logique (Arithmetic
Logic Unit ALU)
RAM
ROM
Mémoire
Unités
d’entrée
Unités
de sortie
Mémoire
Auxiliaire
Données
Information /
Connaissance

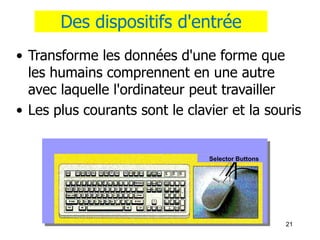

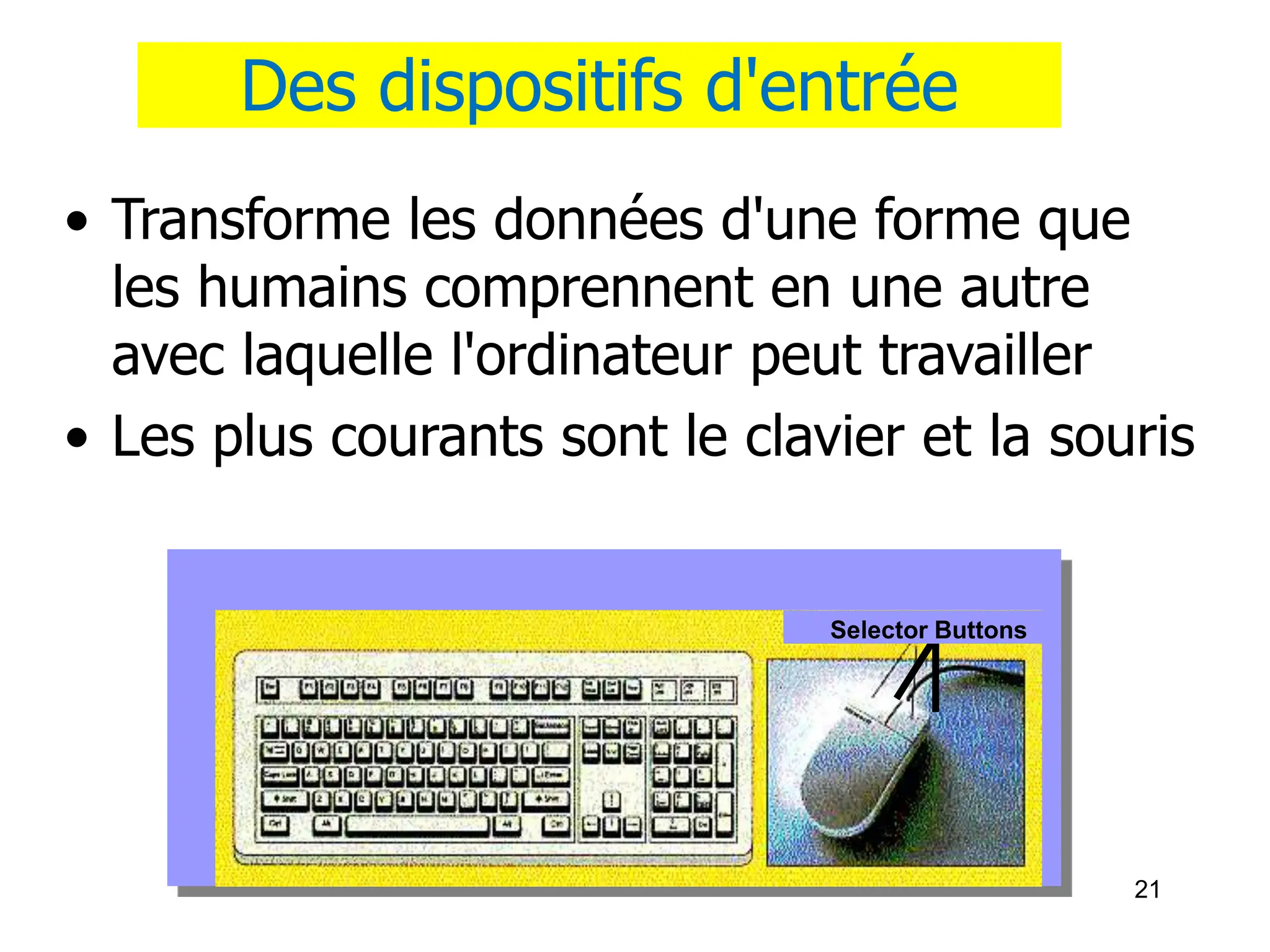

21. 21
Des dispositifs d'entrée
• Transforme les données d'une forme que
les humains comprennent en une autre
avec laquelle l'ordinateur peut travailler
• Les plus courants sont le clavier et la souris
Selector Buttons

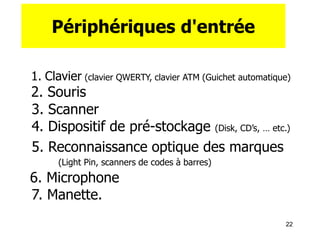

22. 22
Périphériques d'entrée
1. Clavier (clavier QWERTY, clavier ATM (Guichet automatique)
2. Souris
3. Scanner
4. Dispositif de pré-stockage (Disk, CD’s, … etc.)
5. Reconnaissance optique des marques
(Light Pin, scanners de codes à barres)
6. Microphone
7. Manette.
23. 23
8. Dispositifs de pointage et de dessin
9. Boule de commande
10. Pavé tactile
11. Écran tactile
12. Bandes magnétiques et voitures
intelligentes
13. Caméras digitales.
Périphériques d'entrée
(suite)
27. 27

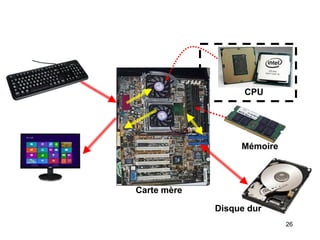

Les composants internes : contient la carte mère qui comprend
principalement :
Le processeur : présente le cerveau du système informatique, il gère
toutes les tâches entre les différents composants, il est le principal
responsable du traitement de l’information. Sa puissance est exprimée
en Hz.
La mémoire centrale : permet de centraliser et traiter les données
échangées dans un ordinateur à l’aide du processeur. Elle contient
deux parties essentielles :
• RAM (Random Access Memory) : est la mémoire dans laquelle les
informations sont stockées pendant le traitement car elles sont
effacées dès la mise hors tension.
• ROM (Read Only Memory) : contient les informations nécessaires au
fonctionnement de l’ordinateur telles que les fonctions du BIOS.
Remarque : On peut ajouter d’autres éléments qui augmentent
l’efficacité de l’appareil tels que : carte graphique, carte modem, carte
son, carte vidéo, carte Réseau.

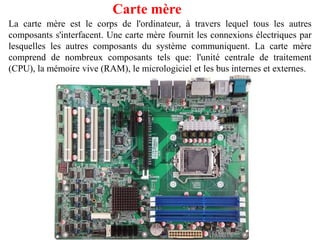

28. Carte mère
La carte mère est le corps de l'ordinateur, à travers lequel tous les autres
composants s'interfacent. Une carte mère fournit les connexions électriques par
lesquelles les autres composants du système communiquent. La carte mère
comprend de nombreux composants tels que: l'unité centrale de traitement
(CPU), la mémoire vive (RAM), le micrologiciel et les bus internes et externes.

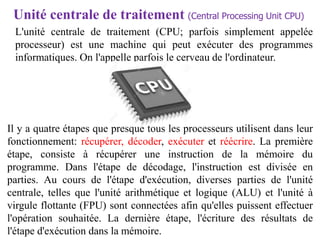

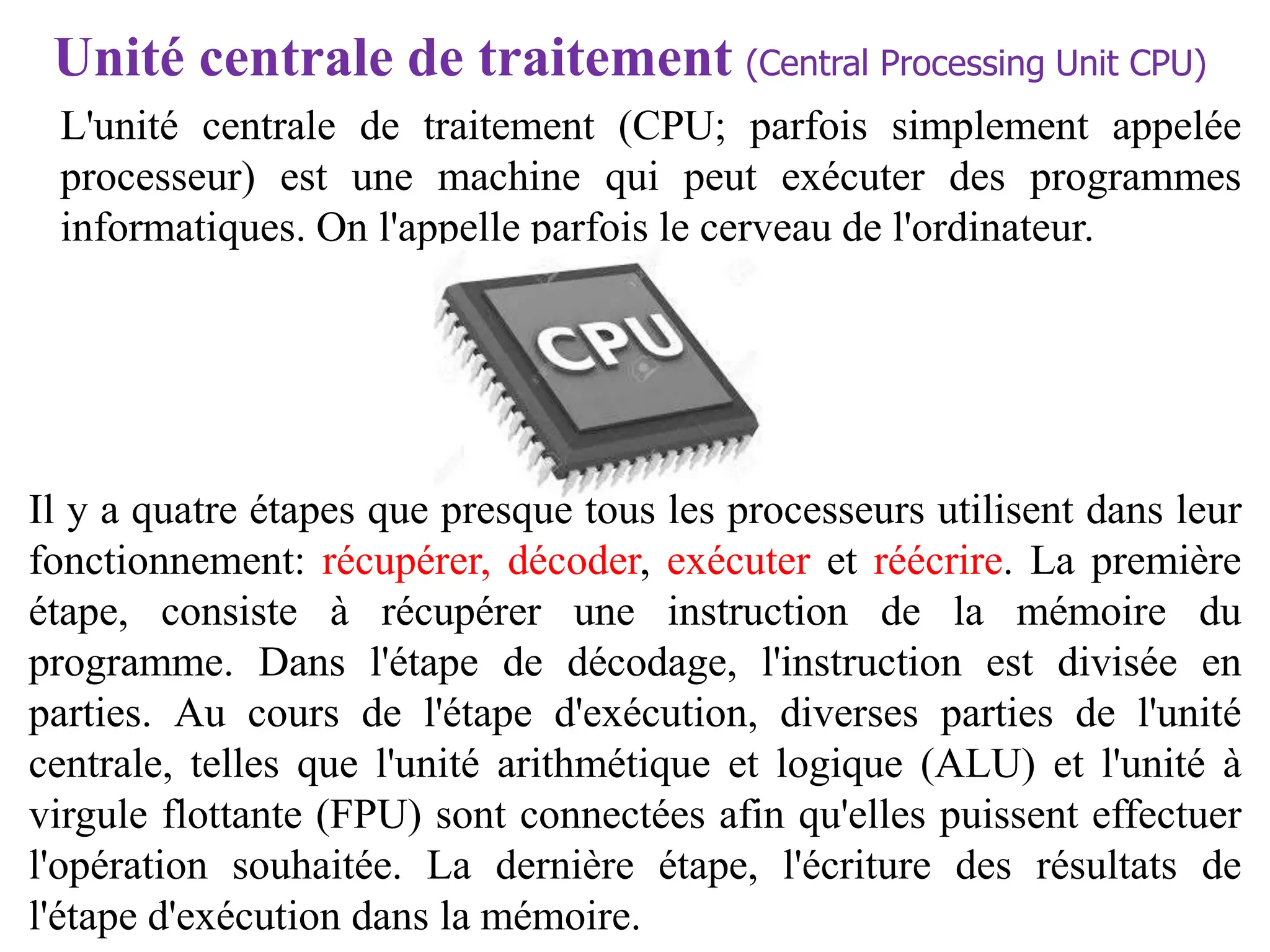

29. L'unité centrale de traitement (CPU; parfois simplement appelée
processeur) est une machine qui peut exécuter des programmes
informatiques. On l'appelle parfois le cerveau de l'ordinateur.
Unité centrale de traitement (Central Processing Unit CPU)
Il y a quatre étapes que presque tous les processeurs utilisent dans leur
fonctionnement: récupérer, décoder, exécuter et réécrire. La première
étape, consiste à récupérer une instruction de la mémoire du
programme. Dans l'étape de décodage, l'instruction est divisée en
parties. Au cours de l'étape d'exécution, diverses parties de l'unité
centrale, telles que l'unité arithmétique et logique (ALU) et l'unité à
virgule flottante (FPU) sont connectées afin qu'elles puissent effectuer
l'opération souhaitée. La dernière étape, l'écriture des résultats de
l'étape d'exécution dans la mémoire.

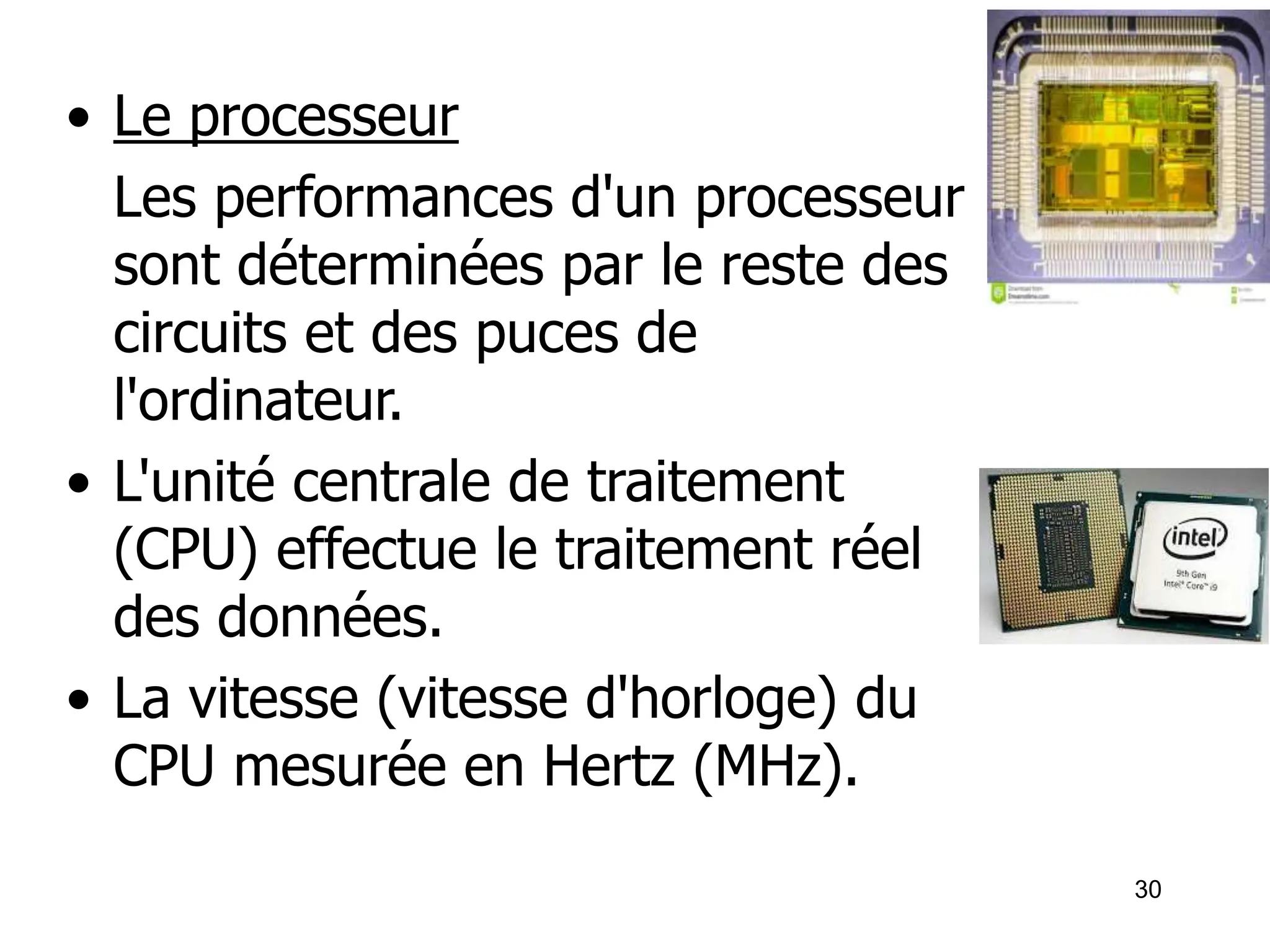

30. 30
• Le processeur
Les performances d'un processeur
sont déterminées par le reste des
circuits et des puces de
l'ordinateur.
• L'unité centrale de traitement
(CPU) effectue le traitement réel
des données.
• La vitesse (vitesse d'horloge) du
CPU mesurée en Hertz (MHz).
31. 31
La CPU se compose de:
Unité de commande (Control Unit CU)
Unité arithmétique et logique (Arithmetic and
Logical Unit ALU)
Des registres
32. 32
L’Unité de Commande (The Control Unit CU) :
La CU coordonne toutes les activités de
l'ordinateur en:
• Déterminer quelles opérations effectuer et
dans quel ordre les exécuter.
• La CU transmet des signaux de commande de
coordination à d'autres composants
informatiques.

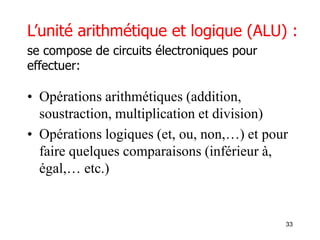

33. 33
L’unité arithmétique et logique (ALU) :
se compose de circuits électroniques pour
effectuer:
• Opérations arithmétiques (addition,
soustraction, multiplication et division)
• Opérations logiques (et, ou, non,…) et pour
faire quelques comparaisons (inférieur à,
égal,… etc.)

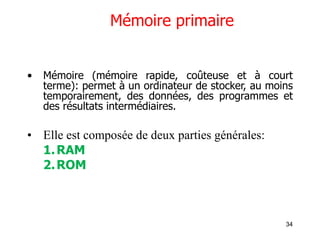

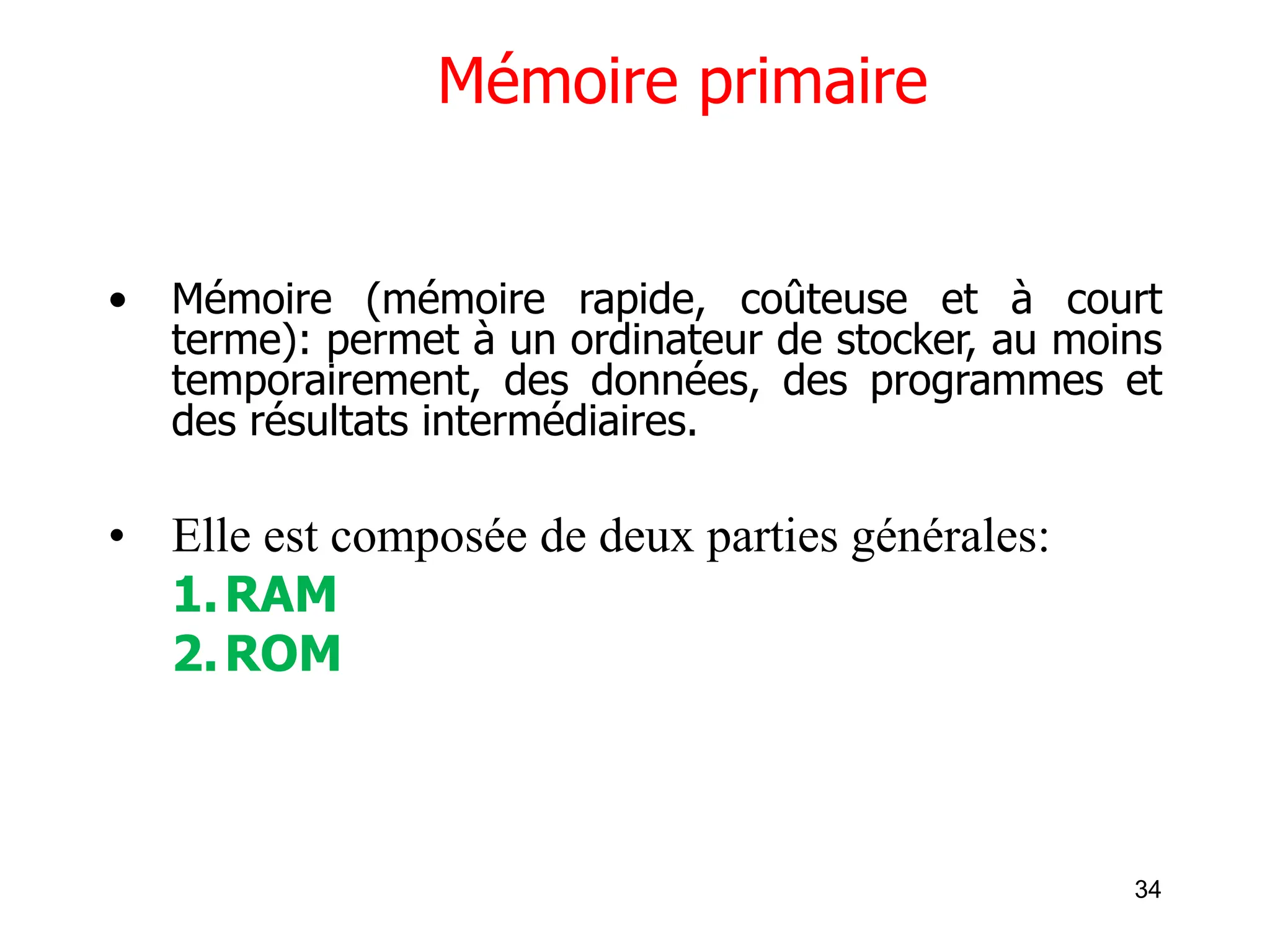

34. 34
Mémoire primaire
• Mémoire (mémoire rapide, coûteuse et à court
terme): permet à un ordinateur de stocker, au moins
temporairement, des données, des programmes et
des résultats intermédiaires.
• Elle est composée de deux parties générales:
1.RAM
2.ROM

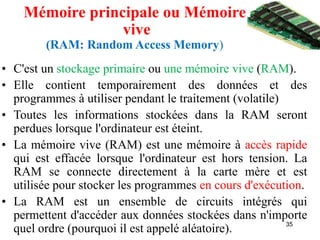

35. 35
Mémoire principale ou Mémoire
vive
(RAM: Random Access Memory)
• C'est un stockage primaire ou une mémoire vive (RAM).
• Elle contient temporairement des données et des
programmes à utiliser pendant le traitement (volatile)
• Toutes les informations stockées dans la RAM seront
perdues lorsque l'ordinateur est éteint.
• La mémoire vive (RAM) est une mémoire à accès rapide
qui est effacée lorsque l'ordinateur est hors tension. La
RAM se connecte directement à la carte mère et est
utilisée pour stocker les programmes en cours d'exécution.
• La RAM est un ensemble de circuits intégrés qui
permettent d'accéder aux données stockées dans n'importe
quel ordre (pourquoi il est appelé aléatoire).

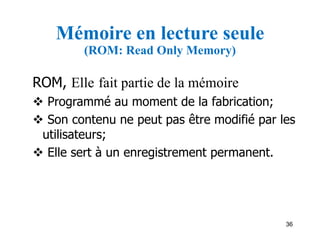

36. 36
Mémoire en lecture seule
(ROM: Read Only Memory)
ROM, Elle fait partie de la mémoire
Programmé au moment de la fabrication;
Son contenu ne peut pas être modifié par les
utilisateurs;
Elle sert à un enregistrement permanent.
37. 37
Stockage secondaire
On peut stocker les données et les
programmes en permanence après la mise
hors tension du PC par:
• Disque dur (Hard Disk)
Situé à l'extérieur du processeur dans l'armoire
système
• Disquette
• Disques laser optiques (CD-ROM,
CD-RW, and DVD)
38. 38

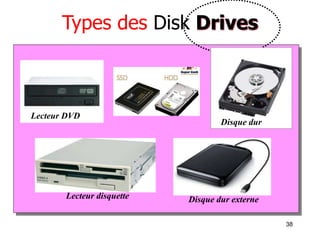

Types des Disk Drives
Lecteur disquette
Lecteur DVD
Disque dur
Disque dur externe
39. 39

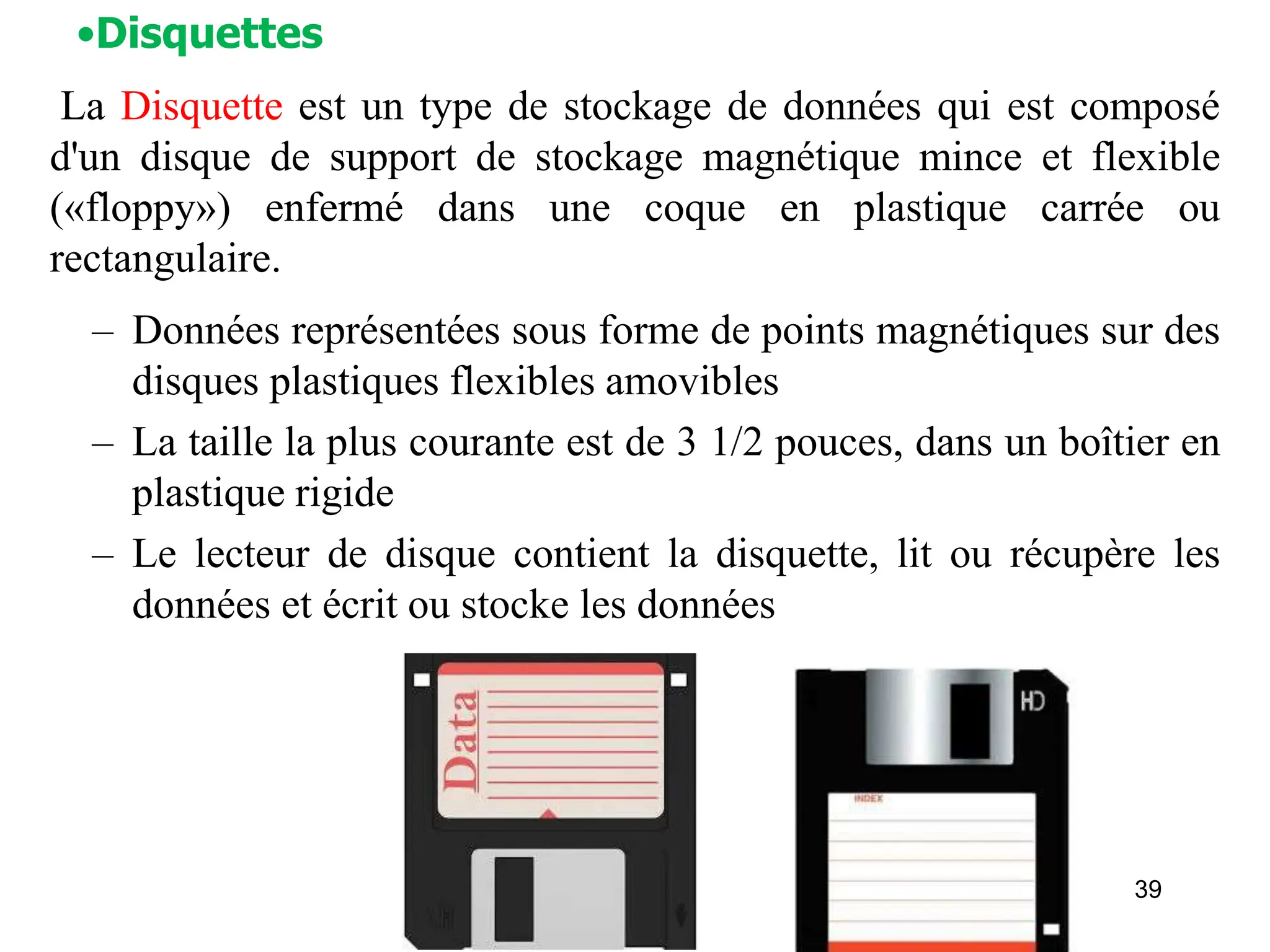

– Données représentées sous forme de points magnétiques sur des
disques plastiques flexibles amovibles
– La taille la plus courante est de 3 1/2 pouces, dans un boîtier en
plastique rigide
– Le lecteur de disque contient la disquette, lit ou récupère les
données et écrit ou stocke les données
La Disquette est un type de stockage de données qui est composé
d'un disque de support de stockage magnétique mince et flexible
(«floppy») enfermé dans une coque en plastique carrée ou
rectangulaire.
•Disquettes
40. 40
• Disque dur
– Un disque dur est un périphérique de stockage non volatile
qui stocke des données codées numériquement
– Normalement plus d'un plateau rigide dans une unité scellée
– Ces disques ne sont pas amovibles
– Leur capacité est nettement supérieure, et fonctionnement
plus rapide que les disquettes
41. 41
Disques laser optiques
• Capacité nettement supérieure et fonctionnement plus rapide que les
disquettes
DVD: Digital Video Disk
• Le CD-ROM, est le type de support amovible qui signifie
mémoire morte à disque compact, est couramment utilisé pour
distribuer des logiciels informatiques bien que tout type de
données puisse y être stocké. Le CD-R est une autre variante qui
ne peut être écrite qu'une seule fois mais qui peut être lue
plusieurs fois. Les CD-RW (réinscriptibles) peuvent être gravés
plusieurs fois ou lus plusieurs fois.
• Les DVD (disques numériques polyvalents) sont un autre format
de support de stockage de disque optique populaire. Les principales
utilisations des DVD sont la vidéo et le stockage de données.
43. 43

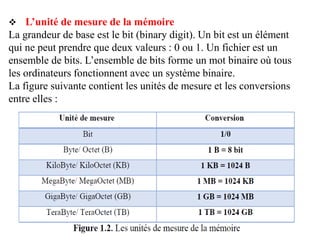

L’unité de mesure de la mémoire
La grandeur de base est le bit (binary digit). Un bit est un élément
qui ne peut prendre que deux valeurs : 0 ou 1. Un fichier est un
ensemble de bits. L’ensemble de bits forme un mot binaire où tous
les ordinateurs fonctionnent avec un système binaire.
La figure suivante contient les unités de mesure et les conversions
entre elles :
44. 44

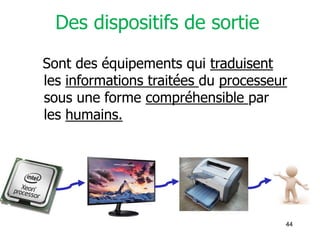

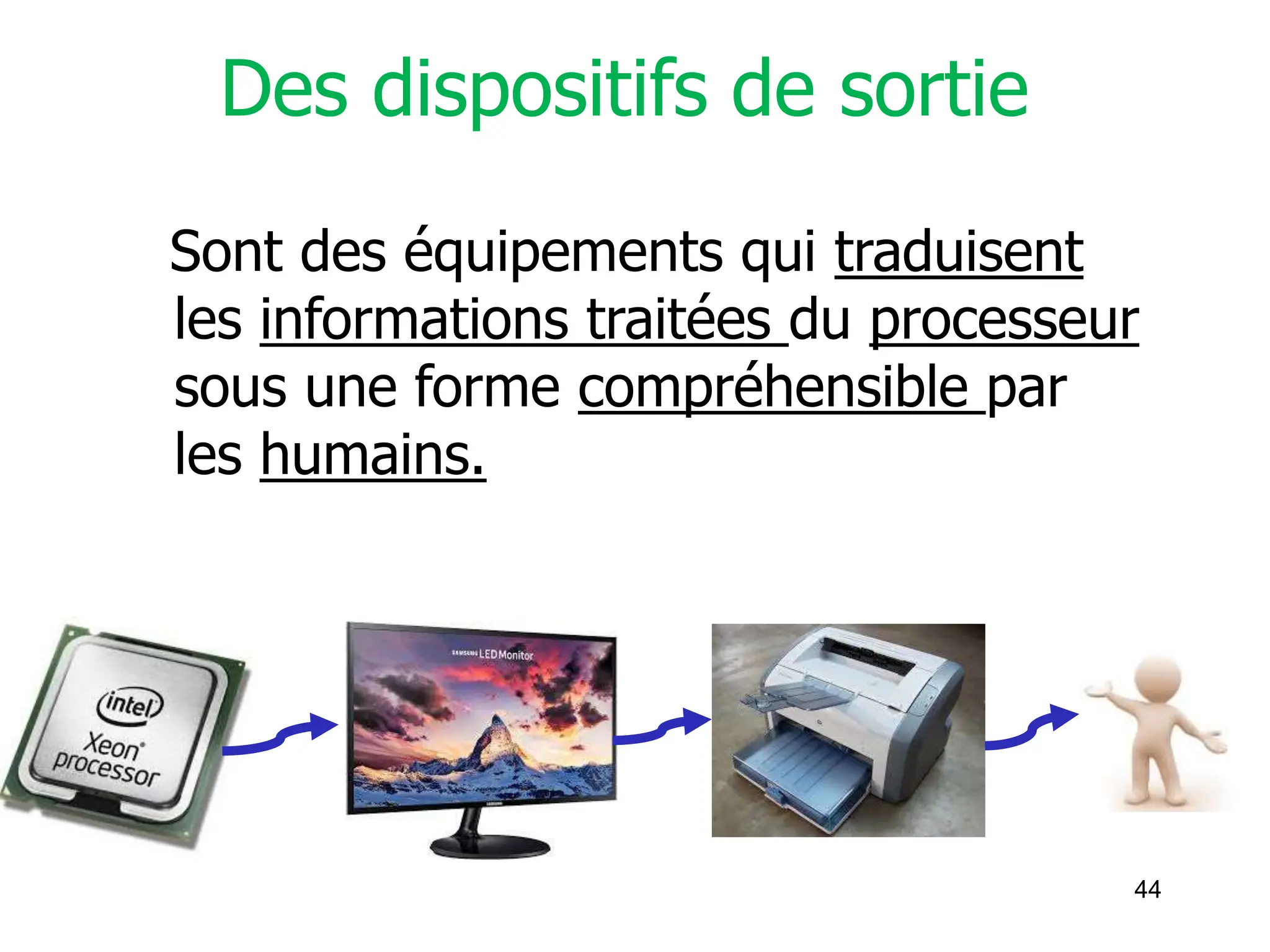

Des dispositifs de sortie
Sont des équipements qui traduisent
les informations traitées du processeur
sous une forme compréhensible par
les humains.
CPU
45. 45

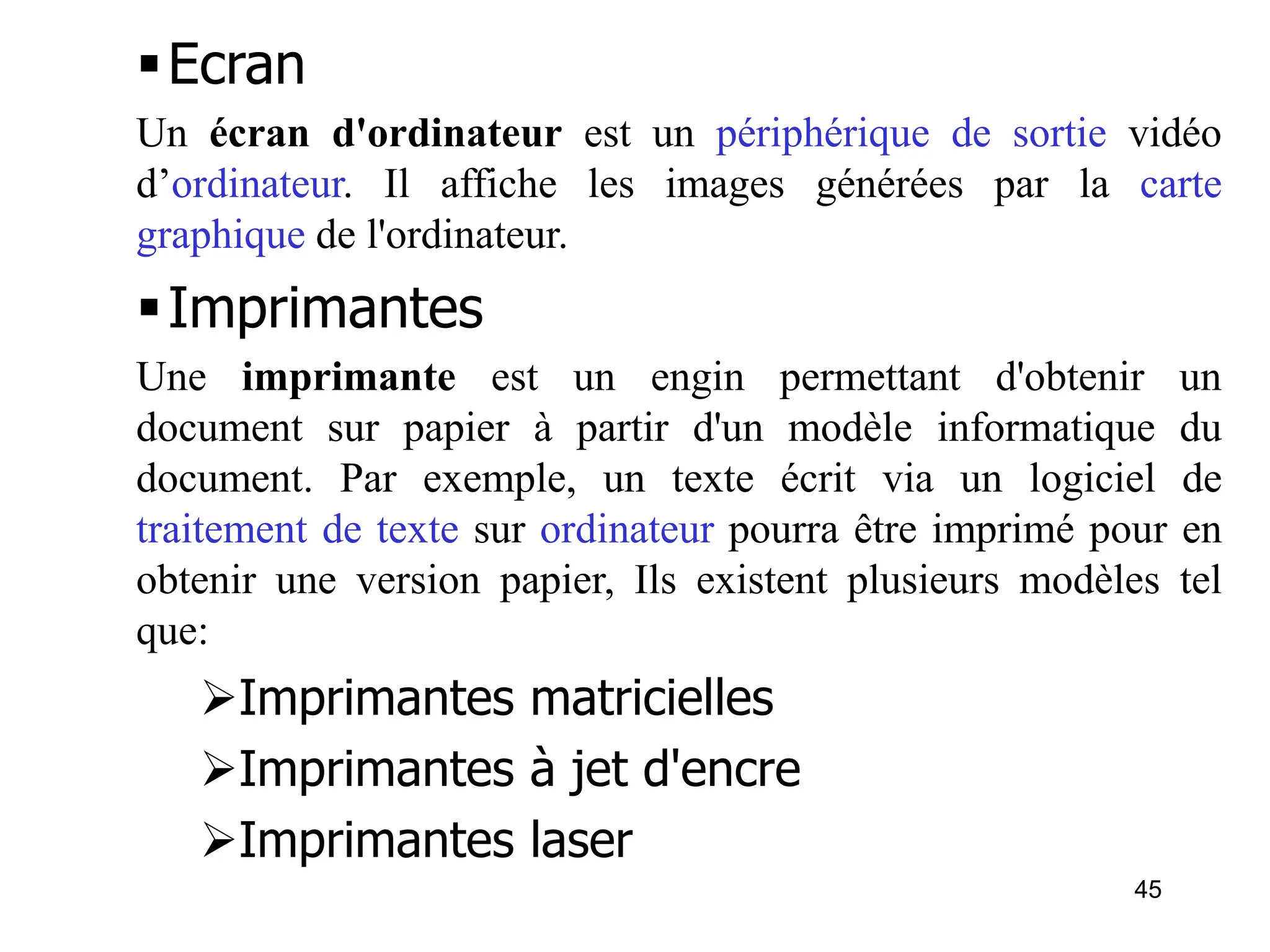

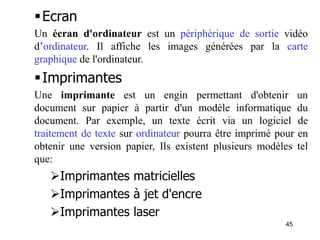

Ecran
Un écran d'ordinateur est un périphérique de sortie vidéo
d’ordinateur. Il affiche les images générées par la carte
graphique de l'ordinateur.
Imprimantes
Une imprimante est un engin permettant d'obtenir un
document sur papier à partir d'un modèle informatique du
document. Par exemple, un texte écrit via un logiciel de
traitement de texte sur ordinateur pourra être imprimé pour en
obtenir une version papier, Ils existent plusieurs modèles tel
que:
Imprimantes matricielles
Imprimantes à jet d'encre
Imprimantes laser
46. 46
Carte son (Sound Blasters)
La carte son est le dispositif qui va, au minimum, numériser le
courant électrique représentant le son en une forme
informatique, dans le sens entrant. Et aussi convertir les
informations numérique en courant électrique, pour être diffusé
sur les hauts parleurs ou un casque ou tout autre appareil.
Fin
47. 47

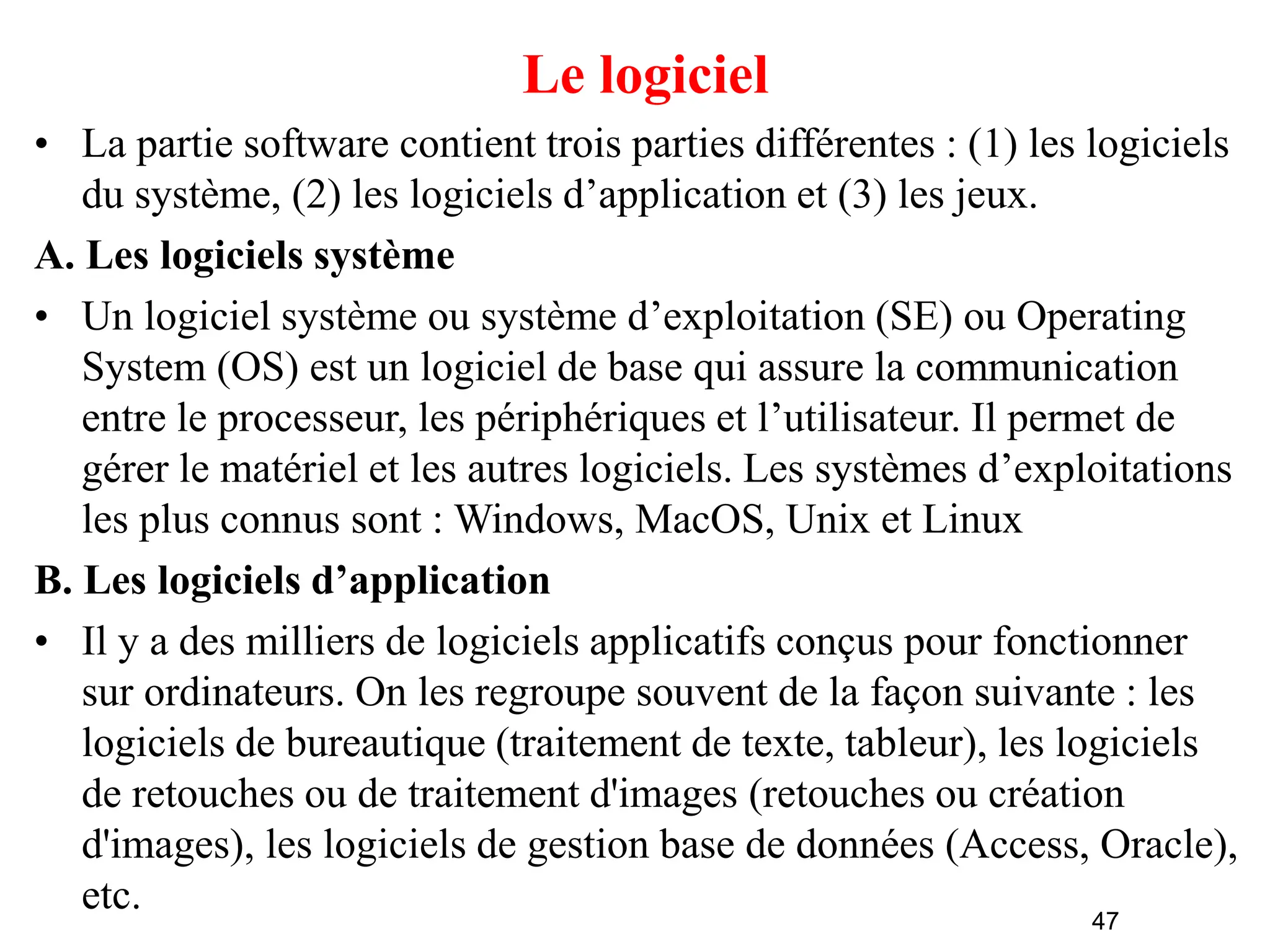

Le logiciel
• La partie software contient trois parties différentes : (1) les logiciels
du système, (2) les logiciels d’application et (3) les jeux.
A. Les logiciels système
• Un logiciel système ou système d’exploitation (SE) ou Operating
System (OS) est un logiciel de base qui assure la communication
entre le processeur, les périphériques et l’utilisateur. Il permet de
gérer le matériel et les autres logiciels. Les systèmes d’exploitations
les plus connus sont : Windows, MacOS, Unix et Linux
B. Les logiciels d’application
• Il y a des milliers de logiciels applicatifs conçus pour fonctionner
sur ordinateurs. On les regroupe souvent de la façon suivante : les
logiciels de bureautique (traitement de texte, tableur), les logiciels
de retouches ou de traitement d'images (retouches ou création
d'images), les logiciels de gestion base de données (Access, Oracle),
etc.
48. 48

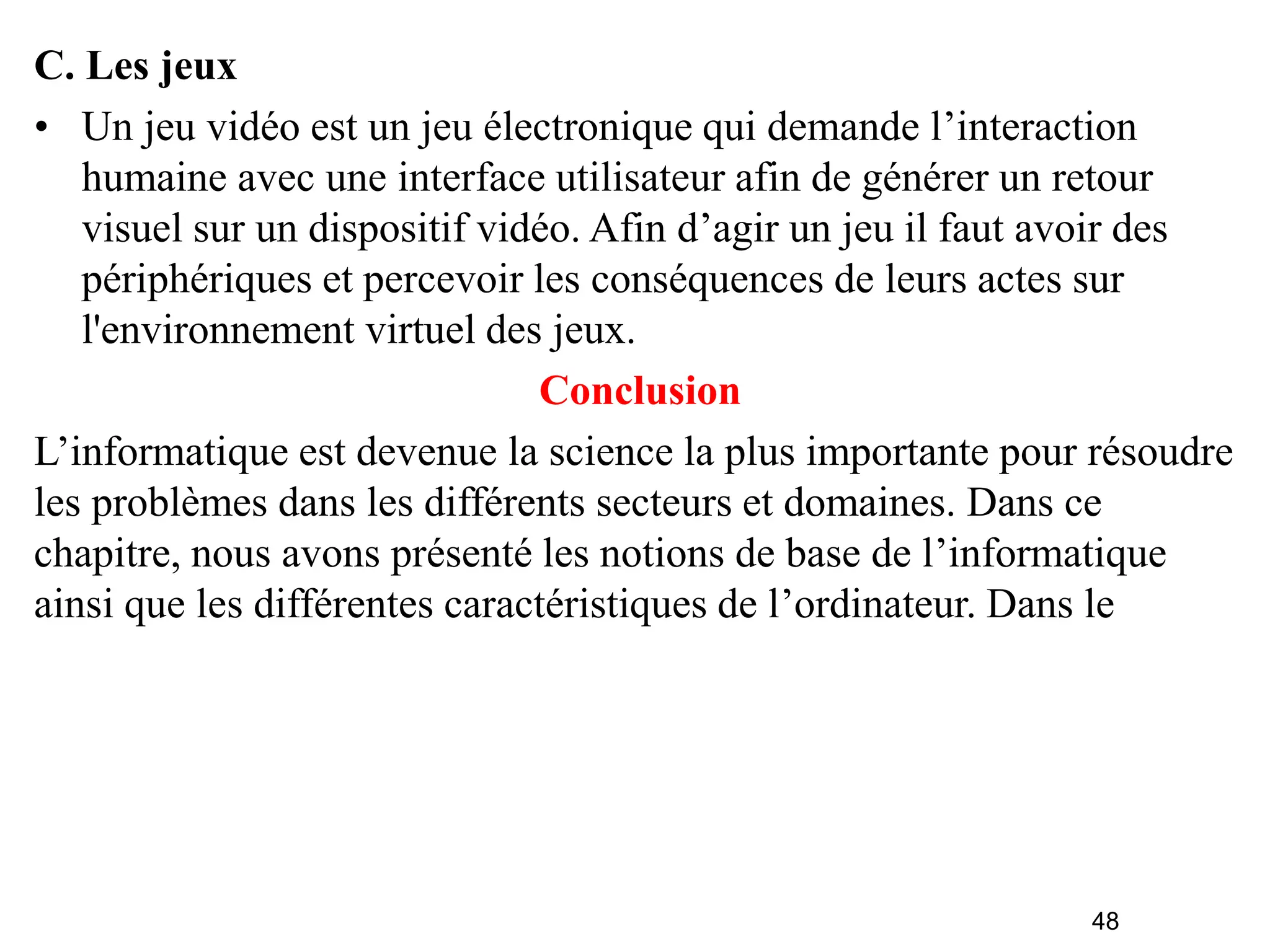

C. Les jeux
• Un jeu vidéo est un jeu électronique qui demande l’interaction
humaine avec une interface utilisateur afin de générer un retour
visuel sur un dispositif vidéo. Afin d’agir un jeu il faut avoir des
périphériques et percevoir les conséquences de leurs actes sur
l'environnement virtuel des jeux.
Conclusion
L’informatique est devenue la science la plus importante pour résoudre
les problèmes dans les différents secteurs et domaines. Dans ce
chapitre, nous avons présenté les notions de base de l’informatique
ainsi que les différentes caractéristiques de l’ordinateur. Dans le
