Un PC, qu'y a-t-il à l'intérieur
d'un PC ?
Wikicyb - Jean-Yves
1- Les composants principaux
2- Pour obtenir de l'aide/ Acheter sur les sites
spécialisés
3- mise en pratique : apprendre à changer des pièces... à
monter une unité centrale complète.
Comprendre une offre de PC
➔ Déchiffrer des
propositions
commerciales...
➔ remplacer des
pièces...
➔ monter sa propre
configuration...
Boitier Antec NSK4482B, alim Antec Earthwatts 380W (certifiée 80+
bronze) non modulaire, CM GA-890GDA-UD3H (chipset AM3),Athlon II X3
440 (3 coeurs), GeForce GT 430 (1Mo), 4 connecteurs DDR3, Gigabit
10/100/1000, 2 barrettes Kingston DIMM DDR3 2x2 Go PC 10600 (9-9-9-
24), Spinpoint F1 750 Go SATA, graveur DVD 24x, connectique
VGA/DVI/HDMI, 2 PCI-E 16x, 3 PCI-E 1x, 2 PCI / 1 IDE / 2 S-ATA/II / 6 S-
ATA/III; Façade 2 USB 2.0 / 2 jack 3.5 mm,, Arrière 4 USB 2.0 / 2
USB 3.0 / 1 RJ-45 / 1 Firewire / 1 e-SATA / 6 Jack 3.5 mm / 2 sorties
numériques. Livré sans OS ni autres logiciels.
1. Le boîtier
Quel boîtier pour quel usage ?
1. Acier ou alu ?
2. De marque ou générique ?
3. Compatibilité avec les composants
4. Nu ou équipé (alimentation,
ventilateurs)
Les types de boîtiers
1. Le desktop (”bureau”)
2. Le tower (”tour”)
3. Les ”mini”
Avec le boîtier
Fourni avec le boîtier, on trouve
en général :
● Un ou plusieurs ventilateurs ;
● L'alimentation
2- La carte-mère (motherboard)
Principaux formats des CM
ATX 305 mm x 244 mm
micro-ATX 244 mm x 244 mm
Flex-ATX 229 mm x 191 mm
Mini ATX 284 mm x 208 mm
Mini ITX 170 mm x 170 mm
Nano ITX 120 mm x 120 mm
BTX 325 mm x 267 mm
Évolution de la carte-mère (1)
Une CM plus récenteUne ”vieille” CM
Évolution de la carte-mère (2)
CM dernière génération Intel CM dernière génération AMD
Le chipset
(jeu de composants)
Coordonne les échanges entre
le processeur et les
périphériques.
● Le chipset est composé de 2
puces Northbridge et
Southbridge (jusqu'au nForce4,
il n'y avait qu'une puce, et les
dernières CM (lynnfield)
commencent à ne plus avoir de
northbridge).
Le chipset, suite
Les connecteurs externes
Les connecteurs/ports d'une CM sont normalisés : couleurs,
formes, détrompeurs, évitent les erreurs de branchement.
Le socket (support du processeur)
On est passé du socket 7 (pentium) aux sockets
LGA 1366 (Intel) et AM3 938 (AMD).
● Les sockets récents pour les processeurs INTEL :
– LGA 775 → P4, core2 Duo et Quad
– LGA 1156 → Core i5/ i7
– LGA 1366 → Core i7 (core i9 à venir)
● Les sockets récents pour les processeur AMD :
– AM2/AM2+→ athlon 64, FX, X2,
sempron, phenom, athlon II, phenom II
– AM3 → Phenom II, athlon II

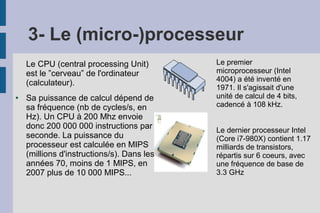

3- Le (micro-)processeur
Le CPU (central processing Unit)
est le ”cerveau” de l'ordinateur
(calculateur).
● Sa puissance de calcul dépend de
sa fréquence (nb de cycles/s, en
Hz). Un CPU à 200 Mhz envoie
donc 200 000 000 instructions par
seconde. La puissance du
processeur est calculée en MIPS
(millions d'instructions/s). Dans les
années 70, moins de 1 MIPS, en
2007 plus de 10 000 MIPS...
Le premier
microprocesseur (Intel
4004) a été inventé en
1971. Il s'agissait d'une
unité de calcul de 4 bits,
cadencé à 108 kHz.
Le dernier processeur Intel
(Core i7-980X) contient 1.17
milliards de transistors,
répartis sur 6 coeurs, avec
une fréquence de base de
3.3 GHz
L'architecture du processeur
● La puissance du processeur dépend aussi
de son architecture, et notamment d'un
fonctionnement séquentiel ou parallèle :
● On passe en effet d'un traitement par étapes
successives (fonctionnement séquentiel →
pipeline) a un traitement en parallèle, dans les
processeurs ”superscalaires” (Cray en 1965,
Pentium chez PC). Le pentium 4 dispose ainsi
de 35 étages de pipelines.
● On met aussi au point un procédé
d'optimisation des threads : multithreads,
hyperthreading (SMT), qui partage le pipeline.
● La mémoire-cache permet d'optimiser le
traitement parallèle des instructions (techno
RISC et CISC).
L'intégration de 3 niveaux de
mémoires dans le Core i7
Le processeur,
mono/multi-coeurs
● Jusqu'à l'arrivée des dual-core,
il n'avait qu'un seul coeur. On
en trouve encore dans les
netbooks et les portables à bas
prix.
● Les dual core sont (encore) les
plus courants, les quad core se
généralisent sur les PC de
bureau.
● On trouve maintenant des
processeurs à 3 coeurs (AMD),
4 et 6 coeurs. Et bientôt plus !...
Autres facteurs de
performance du processeur
● Le FSB permet au processeur
de communiquer avec la
mémoire centrale (RAM). Son
débit dépend de sa ”largeur” (=
nombre de bits simultanés) et
de sa ”fréquence” (= cycles
d'horloge, en Mhz/s).
● Avec le QPI (quickpath
interconnect), le bus reliant
CPU et chipset n'est plus
partagé (et devient
bidirectionnel), permettant une
fréquence de 6.4 GT/s (25
Gb/s). (GT veut dire Giga
transfert)
Chez AMD, l'hypertransport
a inspiré le QPI d'Intel. On en
est à l'HT 3.0 (qui offre jusqu'à
41.6 Gb/s de bande
passante).

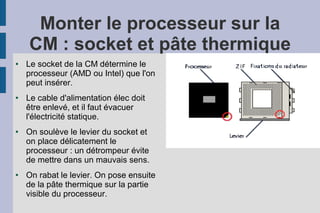

Monter le processeur sur la
CM : socket et pâte thermique
● Le socket de la CM détermine le
processeur (AMD ou Intel) que l'on
peut insérer.
● Le cable d'alimentation élec doit
être enlevé, et il faut évacuer
l'électricité statique.
● On soulève le levier du socket et
on place délicatement le
processeur : un détrompeur évite
de mettre dans un mauvais sens.
● On rabat le levier. On pose ensuite
de la pâte thermique sur la partie
visible du processeur.
Monter le processeur
sur la CM : le ventirad
Le ventirad
● Chaque processeur est fourni avec
un ventirad de la marque.
● Mais s'il est adapté en terme de
performance, il ne l'est pas forcément
sur d'autres plans, notamment le
bruit.
● Les grands fabricants de ventirads
fournissent des tutos très détaillés
pour les installer.
Le Noctua NH-D14 allie 2 grands ventilos pour
limiter le bruit à 13.2/19.8 dB. Mais quel monstre :
1240 g et 140 x130 x 158 mm.Compatible sockets
AM2/AM3 LGA 775, 1156 et 1366, et facile à
monter avec le système de fixation secuFirm.
Monter le ventirad sur le
processeur● La plupart des ventirads sont
spécifiques à un type de socket :
attention donc !
● Certains ventirads sont difficiles à
installer : être attentif à ce qu'on en dit
(sur les sites de tests, sur les forums).
Lire attentivement la notice de
montage.
● Une fois la pâte thermique étalée, y
poser le socle du radiateur. Et fixer
celui-ci à la carte-mère. Sans forcer,
mais fermement (poids de la bête !)
● On ajoute ensuite la partie ventilateur,
puis les cables d'alimentation (CPU
Fan). Pas de difficulté ici.
4 - La mémoire vive
La mémoire vive ou RAM, est définie
par opposition à la mémoire morte ou
ROM : la mémoire morte, qui n'est pas
volatile, est nécessaire pour le
démarrage de l'ordi. La RAM ne
fonctionne que lorsque l'ordi est
allumé. On distingue 2 grandes
catégories de RAM :
● Les mémoires statiques (SRAM),
rapides et coûteuses, utilisées pour les
mémoires cache du processeur ;
● Les mémoires dynamiques (DRAM),
utilisées pour la mémoire centrale de
l'ordi.
Les supports SIMM
30 étaient en 8 bits
(à l'époque des 286
et 386) ; les SIMM
72 étaient à 32 bits
(jusqu'au pentium).
On les a remplacé
par les DIMM,
mémoires 64 bits.
Les RAM
On distingue différents types de
RAM, les plus courantes étant :
● SDRAM à 168 broches, de la génération Pentium
2 et 3
● DDR SDRAM, à 184 broches, pour pentium 3 et
4, qui double la bande passante. On la numérote
en PC1600, PC2100, PC3200, etc. Qui indique le
débit en Mo/s.
● DDR2 SDRAM, en 240 broches. On distingue les
DDR2-400... à 1066 (qui indiquent la fréquence),
et PC2-4200, PC2-5200, etc. (quantité de
données transportables).
● DDR3 SDRAM, pour les ordi depuis la fin 2007,
qui triple les perf de la DDR en diminuant la
consommation électrique. Elle a 240 connecteurs
aussi, mais n'est pas compatible avec la DDR2
(les détrompeurs empêchent l'insertion).
CAS et dual-channel
D'autres infos sont généralement fournies :
Le CAS (paramétrage indiquant le temps de
latence), de type 5-5-5 à 11-11-11, etc.
On peut avoir aussi une indication du genre : CL5,
CL4, etc. : plus le chiffre est bas, plus barrette est
performante et chère.
Le dual-channel, qui double la capacité de
traitement, à condition d'utiliser des barrettes
identiques par paire. On a pafois du triple channel
(il faut alors 3 barrettes identiques).
Choisir sa RAM
● En prendre toujours le maximum, soit 3
Go sous Windows 32 bits (on peut en
prendre bien plus en 64 bits), pour éviter
que l'ordi ne fasse appel à la mémoire
virtuelle dans les tâches lourdes (la
SWAP a un taux de transfert de 100-150
Mo/s, une RAM atteint plusieurs Go/s).
● Choisir la fréquence de la RAM par
rapport au FSB, de façon à avoir une
RAM qui ne soit pas un goulot
d'étranglement pour le passage des
données.
Par ex. de la DDR2 PC5300 pour un
Core2 Quad Q 8200, qui a un FSB de
1333 Mhz, ou de la DDR3 10666 voire
12800 (overclocking) avec un i5 750.
✔ Ne pas acheter de barrettes no-name.
✔ En prendre deux de 1 Giga plutôt qu'une de 2
Giga.
✔ Privilégier la quantité de mémoire à sa
performance (en sachant que la performance
coûte plus cher).
✔ Il n'est pas impossible d'associer des barrettes
de fréquence différente, mais la vitesse de
l'ensemble sera bridée par celle de la plus faible,
et cela interdira le dual-channel.
✔ Le choix des bonnes barrettes (compatibilité) est
facilité par :
- Les spécifications de votre CM ou de votre
ordinateur de marque
- Les outils dédiés des fabricants et des sites de
vente spécialisés
- Des logiciels comme CPU-Z qui vous indiquent
ce qu'il y a exactement sur votre machine.
5- Le BIOS
Le BIOS (Basic Input/Output System),
programme de démarrage d'un PC, est
conservé dans une mémoire eeprom
ou Flash ROM. Il comprend aussi une
mémoire RAM (CMOS) qui contient les
paramétrages utilisateur, dont le
contenu est effacé si le circuit n'est pas
alimenté (par une pile ronde).
Quand on démarre l'ordi, le bios se déclenche pour
effectuer un test du système, le POST (power on self
test). Voici ce que le POST fait au démarrage :
● Il effectue un test du processeur en premier, puis
vérifie le BIOS.
● Il va chercher à récupérer les paramètres du BIOS et
va donc vérifier le contenu de la mémoire CMOS
● Il initialise l'horloge interne et le contrôleur DMA
● Il contrôle le bon fonctionnement des mémoires (vive
et cache)
● Il vérifie les différents périphériques : carte
graphique, disques durs, lecteurs de disquettes et
CD-ROM. Si un problème survient, le BIOS donne la
source du problème en fonction du nombre de bips
qu'il émet.
● Il répartit les différentes IRQ et canaux DMA
disponibles entre tous les périphériques.
Rôle du BIOS
●Il existe plusieurs marques : AWARD, AMI,
Phoenix.
●On accède au setup du BIOS en général
par la touche Suppr, ou F2, ou F10
(affichage bas écran). Cela permet de
modifier les paramètres en fonction de sa
configuration.
● Si vous montez ou modifiez votre ordi,
vous aurez besoin de configurer certains
paramètres (ordre de boot, RAID,
overclocking...), or la navigation dans le
setup n'est pas ”évidente”. Il existe de bons
tutos, heureusement.
● On annonce régulièrement sa disparition,
elle semble maintenant imminente : ce sera
l'UEFI, qui aura une meilleure interface
graphique; et sera plus complet et plus
rapide (il existe déjà sous Mac).
Le flashage du BIOS permet de mettre dans
le Flash Rom une nouvelle version du
firmware. Durant cette opération, le firmware
ancien est chargé en mémoire RAM, le temps
de transférer la nouvelle version en mémoire
ROM : en cas de coupure de courant pendant
le flashage, le firmware s'efface et l'on ne
peut plus redémarrer l'ordinateur.
6- Les bus et les ports
Un bus interne correspond à un
connecteur pour les cartes
d'extension. Si l'on néglige les
bus ISA, MCA, VLB-VESA qui
sont obsolètes, et les PCMCIA
et ExpressCard utilisés sur les
portables, il reste à présenter
les bus PCI, AGP, et PCI-E.
Un bus est un circuit intégré à la carte-
mère qui assure la circulation des
données entre les différents éléments
du PC ( mémoire vive, carte graphique,
USB, etc...). On caractérise un bus par
sa fréquence et sa largueur.
Les bus : PCI et AGP
● Le bus PCI : il a supplanté l'ISA à partir
du Pentium, pour la carte graphique,
puis tous les autres extensions
(modem, carte son, carte ethernet...). Il
est encore utilisé dans les
configurations les plus récentes.
● L'AGP a un bus plus rapide, notamment
dans sa dernière version AGP 8x
(2003). Il a donc servi pour le
périphérique qui a besoin du plus gros
débit : la carte graphique.
● La montée en puissance de la carte
graphique a conduit à délaisser ce bus
au profit du PCI-express, beaucoup
plus rapide.
Les bus PCI et AGP sont en cours
de remplacement total par le PCI-
E, qui fonctionne en série et non
plus en parallèle.
Les périphériques PCI
Fonctionnant (encore souvent)
sur slot PCI, on trouve plusieurs
périphériques :
● La carte son
● La carte réseau ethernet ou wifi
● La carte TV (tuner TNT)
● Cartes pour multiplier les prises
disponibles, augmenter le
standard (ex. USB 1 → USB 2),
ajouter d'autres connexions
(firewire).
les PCI-Express
Le PCI express :
Développé par Intel, ce nouveau bus
est destiné à remplacer les bus PCI et
AGP.
➔ Le PCI Express 1X : sa bande passante
est de 250 Mo/s (presque le double de
celle du bus PCI)
➔ Le PCI Express 2X : sa bande
passante est de 500 Mo/s
➔ Le PCI Express 4X : sa bande
passante est d'1 Go/s
➔ Le PCI Express 8X : sa bande
passante est de 2 Go/s
➔ Le PCI Express 16X : sa bande
passante est de 4 Go/s (le double de
celle de l'AGP 8X)
Le PCI-E est destiné à connecter les
cartes d'extension, et ne sert ni aux
ports externes comme l'USB ou le
Firewire (IEEE 1394), ni ne remplace
le PATA ou le SATA pour connecter
des DD ou lecteurs-graveurs.
Installer une carte
Installer une carte additionnelle
(son, TV, firewire, etc.) ne
présente pas de difficulté. Il faut
juste savoir si elle s'enfiche sur
un port PCI, PCI-E et lequel,
mais c'est indiqué dans le mode
d'emploi et de toutes façons il
ne serait pas possible de les
enficher dans un port
inapproprié.
● Seule l'installation de la carte
graphique peut se révéler
délicate.
ATA, UDMA, E-IDE,
● La standard ATA (1994) permet
la connexion de périphériques
sur la CM, grâce à des nappes
IDE (ribbon cable) composé de
40 fils et de 3 connecteurs.
● Associé à la technique du DMA
(chaque périphérique accède
directement à la mémoire), la
norme a évolué rapidement,
jusqu'à l'UDMA 6, ou ultra-ATA
133 (débit 133 Mo/s).
● Les nappes, devenues E-IDE,
disposent alors de 80 fils. (E
pour enhanced tr. Optimisé).
Connexion d'un périphérique
PATA (E-IDE)
● Les CM exploitent encore
l'EIDE, qui permet de disposer
de 2 périphériques rapides
(DD) et de 2 périphériques plus
lents (DD, lecteurs et graveurs).
● Le port primaire (rapide) est de
couleur bleue. C'est lui qui doit
recevoir la nappe 80 broches.
On met la broche bleue dans ce
port, la broche noire est insérée
dans le périphérique ”maître”, la
broche grise dans le
périphérique ”esclave” si on a 2
disques durs PATA/EIDE.
Les périphériques de stockage
Le lecteur de disquette
● Le floppy drive est lui aussi relié
à la CM avec une nappe IDE,
mais moins large (34 fils) et
qu'on ne peut donc pas
confondre. Il dispose d'un slot
spécifique sur la CM, près de
celui pour les autres IDE.
● À l'origine, il était de taille 5”1/4
et recevait des disquettes 300
Kb (puis 1.2 Mb), à une époque
où les PC XT ne possaidaient
pas de DD, et que l'ordi
démarrait en DOS. Puis on l'a
développé en taille 3”1/2 (720
Kb et 1.44 Mb).
●Ceux que l'on trouve encore
sont externes et reliés en
USB.
SATA et autres interfaces E/S
Le S-ATA
● Le standard SATA est une évolution
de l'ATA, qui fonctionne en série et
non plus en parallèle.
● Ports SATA et SATA2 : nouveaux
standards de connecteur pour
disques durs, mais aussi lecteurs de
CD/DVD avec prise SATA. SATA 1
offre un débit de 150 Mo/s là où le
SATA 2 permet d’atteindre 300 Mo/s
et supporte des fonctions avancées
telles que le NCQ permettant
d’optimiser les accès disques en
réorganisant l’ordre des
commandes .
Les ports intégrés
Les connecteurs filaires
● Parallèle
● Série
● PS2
● SCSI
● USB, USB 2, USB 3
● Firewire (IEEE 1394 a et b)
● E-SATA (1, 2, → 3)
● RJ 45 (10, 100, 1000 Mb)
Les connecteurs sans fil
● IrDa (infrarouge)
● RF à 27.7 Mhz et à 2.4 Ghz
● Bluetooth
● Wi-fi (802.11 a, b, g, n)
● UWB (USB sans fil)
● WHDMI (HDMI sans fil)
6- Les disques durs
Les disques durs sont des
périphériques de stockage de
masse de type magnétique.
● Ils ont évolué de la norme EIDE
à la norme SATA (pour les plus
courants). Pour les ordinateurs
de bureau, ils sont au format
standard 3,5 pouces.
● On en trouve qui tournent à
5400 rpm (encore la norme
pour les portables), les plus
courants à 7200 rpm, et
certains modèles haut de
gamme vont à 10000 rpm
(vélociraptor de WD).
● De nouveaux ”disques” durs se
développent, mais leur coût limite
encore leur progression : les SSD, à
mémoire flash NAND. Ils sont de 2
types : SLC et MLC. Le contrôleur est
déterminant pour l'efficacité.
Installer son disque dur
● Installer un HD de type IDE
était un peu compliqué, car il ne
fallait pas se tromper dans le
positionnement maître-esclave.
● Cette difficulté a disparu avec
les disques SATA, qui en plus
sont plus faciles à brancher.
● On les insère dans des
emplacements dédiés du
boîtier, qui eux-mêmes sont
devenus plus accessibles et
faciles à fixer.
7- Les lecteurs et graveurs
● Les CD (700 Mo) ont remplacé les
disquettes, les DVD deviennent double
couche (DVD-R9 à 8.5 Go contre 4.7
Go) et blu-ray (25 Go-50 Go-128 Go).
● La plupart des graveurs actuels sont
compatibles avec les normes +/-. La
vitesse de lecture et gravure détermine
le choix des ”galettes” (sauf ”survitesse”
samsung).
● La vitesse est indiquée sous forme
”10x8x40x” (gravure simple, gravure
RW, lecture). Ce sont des vitesses
théoriques maximales. La mémoire
tampon, longtemps limitée à 2 Mo, est
en augmentation et doit être prise en
considération.
●La vitesse de lecture et gravure ne cesse
d'augmenter (4x... 16x...24x) mais le gain
de temps est très faible, alors que le prix
est plus élevé.
● Le temps d'accès moyen est sans doute
plus crucial : plus il est faible, plus l'unité
sera rapide en lecture et écriture.
●EIDE courant, mais on en trouve de plus
en plus SATA. Il faut donc vérifier la
compatibilité avec la CM.
●L'installation PATA pose les mêmes
problèmes (maitre-esclave) que pour les
HD.
●Les technologie de type lightscribe ou
labelflash permettent de graver par laser
du texte et de l'image sur les galettes
compatibles.
Conseils et installation
graveurs DVD
● Si vous avez un graveur CD-ROM
et que vous voulez le remplacer
par DVD, blu-ray, débranchez le
précédent et rebranchez le
nouveau à l'identique... à condition
d'avoir la même technologie
(PATA/SATA). En IDE, ne pas
oublier de vérifier la position
maître-esclave. Il existe également
un cable audio.
● Si on n'a qu'un seul HD et un seul
graveur, ne pas céder à la
tentation de n'utiliser qu'une seule
nappe ! Sauf si le HD est SATA et
le graveur PATA, utiliser le port
secondaire (noir).
Si vous voulez installer-ajouter une nouvelle
unité optique interne, il faut une baie libre
sur votre boîtier (il y en a probablement
plusieurs), et un connecteur inutilisé.
Ne pas oublier de : vérifier les
dimensions (quand même), et les
accessoires fournis.
8- La carte graphique (ou
video, ou GPU)
● Le GPU peut être intégré à la
CM, ce qui est une solution
satisfaisante pour des usages
courants de l'ordinateur.
● Il existe cependant des cartes
dédiées, dont la puissance ne
fait qu'augmenter au fil des ans.
Mais les GPU haut de gamme
n'ont d'intérêt que pour les
”hard gamers” (jeux full-HD sur
écran géant).
● On peut d'ailleurs combiner 2
voire 3 cartes graphiques en
SLI ou en cross-fire.
Schéma emprunté à Commentcamarche.net
Les interfaces, d'abord toutes
analogiques (VGA, composite, S-video),
sont maintenant majoirtairement ou
exclusivement numériques : DVI, HDMI,
display port.
Caractéristiques des GPU
● Aujourd'hui, 2 constructeurs se
disputent le marché des cartes
dédiées :
● Nvidia qui fabrique les GeForce
● ATI (AMD) qui produit les Radéon
● Les GPU consomment beaucoup
d'énergie et dégagent beaucoup de
chaleur, qu'il faut évacuer par une
ventilation suffisante. Les ventilateurs
provoquent à leur tour du bruit.
● Ces nuisances ont suscité un marché
de solutions ”silencieuses” : cartes
”passives”, aircooling, watercooling.
La plus puissante du moment : GeForce GTX 580 : 479
€. 3 milliards de transistors, 512 processeurs scalaires
cadencés à 1544 Mhz, plus de 300W en charge... pour
plus de 100 images/s full-HD.
Images de GPU
Une offre Rueducommerce pour une
carte ”entrée de gamme” (65 €)
Une solution de refroidissement ventirad d'un des experts
en ce domaine (Zalman VF 1000 LED : 40 €
* Dimensions : 166 x 95 x 35.5 mm
* Technologie : Heatpipe, 4 caloducs
* Matériaux : Cuivre
* Livré avec 8 dissipateurs pour chips mémoire
* Livré avec le régulateur de vitesse Fan Mate 2
* Poids Total: 380g
Installer une carte graphique
● Presque toutes les cartes graphiques
sont désormais en PCI-E 16x, mais on
peut encore en trouver en AGP :
attention donc !
● Attention aussi aux dimensions de la
carte (et plus encore du ventirad si on
en ajoute un !). Si l'on veut en installer 2
en SLI ou cross-fire, ces questions de
place dans le boitier et de disposition
des slots deviennent plus sérieuses.
● S'il existe déjà une GPU installée (ou
intégrée à la CM), installer le pilote par
défaut (en supprimant l'ancien pilote).
● Débranchez l'alimentation, évacuez
l'électricité statique, puis ouvrez et
démontez la carte, en notant bien les
emplacements slot et cables.
● Insérez la nouvelle carte en la tenant
par les 2 angles supérieurs, placez la
sur le connecteur et appuyez
légérement d'un côté plis de l'autre
jusqu'à ce qu'elle soit enfoncée. Le
verrouillage vous l'indiquera.
● Remettez ensuite la vis de maintien.
● Certaines cartes puissantes ont
besoin d'une connexion électrique
(fournie dans la boîte de la carte).
● Je n'explique pas ici le montage d'un
éventuel ventirad à la place du
système de refroidissement fourni. Un
mode d'emploi précis est toujours
fourni avec le matériel.
Installation GPU - Suite
● Après avoir remonté l'UC et
rebranché l'alim, rallumez l'ordi, qui
détectera automatiquement la
nouvelle carte. Sous XP, il faudra lui
fournir le CD du pilote, sous 7 ce ne
sera sans doute pas nécessaire.
● En allant sur les sites de nVidia,
d'AMD/ATI, ou du constructeur de
votre carte graphique, vous
obtiendrez le dernier pilote sorti.
● Vous aurez sans doute intérêt à
régler l'écran et les paramètres
d'affichage. Nvidia comme ATI
proposent des utilitaires à préférer à
ceux de Windows.

Contenu connexe

Tendances

Cours en maintenance pc
Cours  en maintenance pcCours  en maintenance pc
Cours en maintenance pc
mohamednacim

Réseaux informatiques: Reseau Local LAN
Réseaux informatiques: Reseau Local  LANRéseaux informatiques: Reseau Local  LAN
Réseaux informatiques: Reseau Local LAN
Tunisie collège

Cours informatique internet - 7ème (2011-2012)
Cours   informatique internet - 7ème (2011-2012)  Cours   informatique internet - 7ème (2011-2012)
Cours informatique internet - 7ème (2011-2012)
Tunisie collège

ICDL MODULE 1 Lesson 2
ICDL MODULE 1 Lesson 2ICDL MODULE 1 Lesson 2
ICDL MODULE 1 Lesson 2
YACINE MESSAOUI

Système d'exploitation TC.pptx
Système d'exploitation TC.pptxSystème d'exploitation TC.pptx
Système d'exploitation TC.pptx
NidAgency

Cours informatiQue Pr.Siham HAIMER
Cours informatiQue Pr.Siham HAIMERCours informatiQue Pr.Siham HAIMER
Cours informatiQue Pr.Siham HAIMER
أبو وردة

Formation Informatique base et généralités
Formation Informatique base et généralitésFormation Informatique base et généralités
Formation Informatique base et généralités
Sinovatia

Chapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busChapitre iv entrées sorties et bus
Chapitre iv entrées sorties et bus
Sana Aroussi

Cours Internet - Messagerie électronique
Cours Internet - Messagerie électroniqueCours Internet - Messagerie électronique
Cours Internet - Messagerie électronique
Tunisie collège

Diaporama initiation informatique
Diaporama initiation informatiqueDiaporama initiation informatique
Diaporama initiation informatique
bibriom

les systèmes d'exploitation.ppt
les systèmes d'exploitation.pptles systèmes d'exploitation.ppt
les systèmes d'exploitation.ppt
PROFPROF11

Cours informatique chapitre 1 ordinateur et système d'exploitation 7ème
Cours informatique chapitre 1 ordinateur et système d'exploitation   7ème Cours informatique chapitre 1 ordinateur et système d'exploitation   7ème
Cours informatique chapitre 1 ordinateur et système d'exploitation 7ème
Tunisie collège

Fiche TD sur les systèmes informatiques
Fiche TD sur les systèmes informatiquesFiche TD sur les systèmes informatiques
Fiche TD sur les systèmes informatiques
ATPENSC-Group

Initiation à internet
Initiation à internetInitiation à internet
Initiation à internet
Justin Yarga

L’algorithme 1.pptx
L’algorithme 1.pptxL’algorithme 1.pptx
L’algorithme 1.pptx
Okanimegamers

Intelligence artificielle
Intelligence artificielleIntelligence artificielle
Intelligence artificielle
hadjerdermane

Exercice3 - Logiciels
Exercice3 - LogicielsExercice3 - Logiciels
Exercice3 - Logiciels
Kayl Mido


Tendances (20)

Composants
ComposantsComposants
Composants

Supports de stockage
Supports de stockageSupports de stockage
Supports de stockage

Cours en maintenance pc
Cours  en maintenance pcCours  en maintenance pc
Cours en maintenance pc

Réseaux informatiques: Reseau Local LAN
Réseaux informatiques: Reseau Local  LANRéseaux informatiques: Reseau Local  LAN
Réseaux informatiques: Reseau Local LAN

Cours informatique internet - 7ème (2011-2012)
Cours   informatique internet - 7ème (2011-2012)  Cours   informatique internet - 7ème (2011-2012)
Cours informatique internet - 7ème (2011-2012)

ICDL MODULE 1 Lesson 2
ICDL MODULE 1 Lesson 2ICDL MODULE 1 Lesson 2
ICDL MODULE 1 Lesson 2

Cours 1 -_bases_d_informatique
Cours 1 -_bases_d_informatiqueCours 1 -_bases_d_informatique
Cours 1 -_bases_d_informatique

Système d'exploitation TC.pptx
Système d'exploitation TC.pptxSystème d'exploitation TC.pptx
Système d'exploitation TC.pptx

Cours informatiQue Pr.Siham HAIMER
Cours informatiQue Pr.Siham HAIMERCours informatiQue Pr.Siham HAIMER
Cours informatiQue Pr.Siham HAIMER

Formation Informatique base et généralités
Formation Informatique base et généralitésFormation Informatique base et généralités
Formation Informatique base et généralités

Chapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busChapitre iv entrées sorties et bus
Chapitre iv entrées sorties et bus

Cours Internet - Messagerie électronique
Cours Internet - Messagerie électroniqueCours Internet - Messagerie électronique
Cours Internet - Messagerie électronique

Diaporama initiation informatique
Diaporama initiation informatiqueDiaporama initiation informatique
Diaporama initiation informatique

les systèmes d'exploitation.ppt
les systèmes d'exploitation.pptles systèmes d'exploitation.ppt
les systèmes d'exploitation.ppt

Cours informatique chapitre 1 ordinateur et système d'exploitation 7ème
Cours informatique chapitre 1 ordinateur et système d'exploitation   7ème Cours informatique chapitre 1 ordinateur et système d'exploitation   7ème
Cours informatique chapitre 1 ordinateur et système d'exploitation 7ème

Fiche TD sur les systèmes informatiques
Fiche TD sur les systèmes informatiquesFiche TD sur les systèmes informatiques
Fiche TD sur les systèmes informatiques

Initiation à internet
Initiation à internetInitiation à internet
Initiation à internet

L’algorithme 1.pptx
L’algorithme 1.pptxL’algorithme 1.pptx
L’algorithme 1.pptx

Intelligence artificielle
Intelligence artificielleIntelligence artificielle
Intelligence artificielle

Exercice3 - Logiciels
Exercice3 - LogicielsExercice3 - Logiciels
Exercice3 - Logiciels


En vedette

Ordinateur & ses constituants
Ordinateur & ses constituantsOrdinateur & ses constituants
Ordinateur & ses constituants
saidnord

Sujet 3 - LE DISQUE DUR
Sujet 3 - LE DISQUE DURSujet 3 - LE DISQUE DUR
Sujet 3 - LE DISQUE DUR
RMwebsite

Licence de logiciel
Licence de logiciel Licence de logiciel
Licence de logiciel
Andery Ivan

STRUCTURE DE BASE D’UN ORDINATEUR
STRUCTURE DE BASE D’UN ORDINATEURSTRUCTURE DE BASE D’UN ORDINATEUR
STRUCTURE DE BASE D’UN ORDINATEUR
vampire007

Peter Norton - Introduction to computers Part 1
Peter Norton - Introduction to computers Part 1Peter Norton - Introduction to computers Part 1
Peter Norton - Introduction to computers Part 1
Konstantin Pankratov

Les parties de l'ordinateur
Les parties de l'ordinateurLes parties de l'ordinateur
Les parties de l'ordinateur
yeylo85

Peter Norton - Introduction to computers - Part 2
Peter Norton - Introduction to computers - Part 2Peter Norton - Introduction to computers - Part 2
Peter Norton - Introduction to computers - Part 2
Konstantin Pankratov

Ordinateur+et+système+d'exploitation 1.pdf
Ordinateur+et+système+d'exploitation 1.pdfOrdinateur+et+système+d'exploitation 1.pdf
Ordinateur+et+système+d'exploitation 1.pdf
s12ber

Cours photo filtre - collège pilote Tunisie
Cours photo filtre  - collège pilote TunisieCours photo filtre  - collège pilote Tunisie
Cours photo filtre - collège pilote Tunisie
Tunisie collège

Qcm en-informatique-avec-correction
Qcm en-informatique-avec-correction Qcm en-informatique-avec-correction
Qcm en-informatique-avec-correction
Jamal Yasser

Introduction au traitement d'images
Introduction au traitement d'imagesIntroduction au traitement d'images
Introduction au traitement d'images
Abdelouahed Abdou

Traitement d'image
Traitement d'imageTraitement d'image
Traitement d'image
Anissa Teyeb

ملخص مخرجات لجان اصلاح المنظومة التربوية في تونس
ملخص مخرجات لجان اصلاح المنظومة التربوية في تونسملخص مخرجات لجان اصلاح المنظومة التربوية في تونس
ملخص مخرجات لجان اصلاح المنظومة التربوية في تونس
Tunisie collège

Disque dur
Disque durDisque dur
Disque dur
sam00101

Pass That Exam! Test Prep Strategies & Resources
Pass That Exam! Test Prep Strategies & ResourcesPass That Exam! Test Prep Strategies & Resources
Pass That Exam! Test Prep Strategies & Resources
Shelly Sanchez Terrell

La messagerie - 2014
La messagerie - 2014La messagerie - 2014

En vedette (20)

Ordinateur & ses constituants
Ordinateur & ses constituantsOrdinateur & ses constituants
Ordinateur & ses constituants

Composants d'une carte mère
Composants d'une carte mèreComposants d'une carte mère
Composants d'une carte mère

Ch7 memoires
Ch7 memoiresCh7 memoires
Ch7 memoires

Sujet 3 - LE DISQUE DUR
Sujet 3 - LE DISQUE DURSujet 3 - LE DISQUE DUR
Sujet 3 - LE DISQUE DUR

Licence de logiciel
Licence de logiciel Licence de logiciel
Licence de logiciel

STRUCTURE DE BASE D’UN ORDINATEUR
STRUCTURE DE BASE D’UN ORDINATEURSTRUCTURE DE BASE D’UN ORDINATEUR
STRUCTURE DE BASE D’UN ORDINATEUR

Peter Norton - Introduction to computers Part 1
Peter Norton - Introduction to computers Part 1Peter Norton - Introduction to computers Part 1
Peter Norton - Introduction to computers Part 1

Les parties de l'ordinateur
Les parties de l'ordinateurLes parties de l'ordinateur
Les parties de l'ordinateur

Peter Norton - Introduction to computers - Part 2
Peter Norton - Introduction to computers - Part 2Peter Norton - Introduction to computers - Part 2
Peter Norton - Introduction to computers - Part 2

Ordinateur+et+système+d'exploitation 1.pdf
Ordinateur+et+système+d'exploitation 1.pdfOrdinateur+et+système+d'exploitation 1.pdf
Ordinateur+et+système+d'exploitation 1.pdf

Introduction
IntroductionIntroduction
Introduction

Cours photo filtre - collège pilote Tunisie
Cours photo filtre  - collège pilote TunisieCours photo filtre  - collège pilote Tunisie
Cours photo filtre - collège pilote Tunisie

Cours pics16 f877
Cours pics16 f877Cours pics16 f877
Cours pics16 f877

Qcm en-informatique-avec-correction
Qcm en-informatique-avec-correction Qcm en-informatique-avec-correction
Qcm en-informatique-avec-correction

Introduction au traitement d'images
Introduction au traitement d'imagesIntroduction au traitement d'images
Introduction au traitement d'images

Traitement d'image
Traitement d'imageTraitement d'image
Traitement d'image

ملخص مخرجات لجان اصلاح المنظومة التربوية في تونس
ملخص مخرجات لجان اصلاح المنظومة التربوية في تونسملخص مخرجات لجان اصلاح المنظومة التربوية في تونس
ملخص مخرجات لجان اصلاح المنظومة التربوية في تونس

Disque dur
Disque durDisque dur
Disque dur

Pass That Exam! Test Prep Strategies & Resources
Pass That Exam! Test Prep Strategies & ResourcesPass That Exam! Test Prep Strategies & Resources
Pass That Exam! Test Prep Strategies & Resources

La messagerie - 2014
La messagerie - 2014La messagerie - 2014
La messagerie - 2014


Similaire à Les composants de l'ordinateur

Assemblage pc
Assemblage pcAssemblage pc
Assemblage pc
nicolastireur

Monter son pc pour les nuls
Monter son pc pour les nulsMonter son pc pour les nuls
Monter son pc pour les nuls
Youssef Bensafi

Le PC en détail
Le PC en détailLe PC en détail
Le PC en détail
Bruno Delb

Le montage d un pc
Le montage d un pcLe montage d un pc
Le montage d un pc
mahfoudi mohammed

Maintenance informatique
Maintenance informatiqueMaintenance informatique
Maintenance informatique
Fabrice Enock

Prova Francese M3n78
Prova Francese M3n78Prova Francese M3n78
Prova Francese M3n78
guest44ae1f7f

L'alimentation de lordinateur at.atx4
L'alimentation de lordinateur at.atx4L'alimentation de lordinateur at.atx4
L'alimentation de lordinateur at.atx4
Karima Felkir

Les elements du_micro
Les elements du_microLes elements du_micro
Les elements du_micro
Tafriqt Ugafa

Présentation imprimante 3d FDM par le Fablab Labsud Montpellier / Jean Philip...
Présentation imprimante 3d FDM par le Fablab Labsud Montpellier / Jean Philip...Présentation imprimante 3d FDM par le Fablab Labsud Montpellier / Jean Philip...
Présentation imprimante 3d FDM par le Fablab Labsud Montpellier / Jean Philip...
labsud

Cours module i partie 1
Cours module i partie 1Cours module i partie 1
Cours module i partie 1
Abdelaziz Elbaze

cours2 ARM.pptx
cours2 ARM.pptxcours2 ARM.pptx
cours2 ARM.pptx
BesmaOthmaniKrifa

L'ordinateur personel
L'ordinateur personelL'ordinateur personel
L'ordinateur personel
Ivan Lett

Base des systèmes à microprocesseur
Base des systèmes à microprocesseurBase des systèmes à microprocesseur
Base des systèmes à microprocesseur
Peronnin Eric

Presentaion fpga µc µp quelles est la solution
Presentaion  fpga µc µp quelles est la solutionPresentaion  fpga µc µp quelles est la solution
Presentaion fpga µc µp quelles est la solution
Cynapsys It Hotspot

Les différent DD
Les différent DDLes différent DD
Les différent DD
digidid

Les composants informatique
Les composants informatiqueLes composants informatique
Les composants informatique
David Begue


Similaire à Les composants de l'ordinateur (20)

Assemblage pc
Assemblage pcAssemblage pc
Assemblage pc

Monter son pc pour les nuls
Monter son pc pour les nulsMonter son pc pour les nuls
Monter son pc pour les nuls

Ch2 la carte mère
Ch2 la carte mèreCh2 la carte mère
Ch2 la carte mère

Le PC en détail
Le PC en détailLe PC en détail
Le PC en détail

La carte mère
La carte mèreLa carte mère
La carte mère

Le montage d un pc
Le montage d un pcLe montage d un pc
Le montage d un pc

Maintenance informatique
Maintenance informatiqueMaintenance informatique
Maintenance informatique

Prova Francese M3n78
Prova Francese M3n78Prova Francese M3n78
Prova Francese M3n78

Forme de boîtier
Forme de boîtierForme de boîtier
Forme de boîtier

L'alimentation de lordinateur at.atx4
L'alimentation de lordinateur at.atx4L'alimentation de lordinateur at.atx4
L'alimentation de lordinateur at.atx4

Les elements du_micro
Les elements du_microLes elements du_micro
Les elements du_micro

Présentation imprimante 3d FDM par le Fablab Labsud Montpellier / Jean Philip...
Présentation imprimante 3d FDM par le Fablab Labsud Montpellier / Jean Philip...Présentation imprimante 3d FDM par le Fablab Labsud Montpellier / Jean Philip...
Présentation imprimante 3d FDM par le Fablab Labsud Montpellier / Jean Philip...

Cours module i partie 1
Cours module i partie 1Cours module i partie 1
Cours module i partie 1

cours2 ARM.pptx
cours2 ARM.pptxcours2 ARM.pptx
cours2 ARM.pptx

L'ordinateur personel
L'ordinateur personelL'ordinateur personel
L'ordinateur personel

Base des systèmes à microprocesseur
Base des systèmes à microprocesseurBase des systèmes à microprocesseur
Base des systèmes à microprocesseur

Presentaion fpga µc µp quelles est la solution
Presentaion  fpga µc µp quelles est la solutionPresentaion  fpga µc µp quelles est la solution
Presentaion fpga µc µp quelles est la solution

Les différent DD
Les différent DDLes différent DD
Les différent DD

Les composants informatique
Les composants informatiqueLes composants informatique
Les composants informatique

Composants
ComposantsComposants
Composants


Les composants de l'ordinateur

  • 1. Un PC, qu'y a-t-il à l'intérieur d'un PC ? Wikicyb - Jean-Yves 1- Les composants principaux 2- Pour obtenir de l'aide/ Acheter sur les sites spécialisés 3- mise en pratique : apprendre à changer des pièces... à monter une unité centrale complète.
  • 2. Comprendre une offre de PC ➔ Déchiffrer des propositions commerciales... ➔ remplacer des pièces... ➔ monter sa propre configuration... Boitier Antec NSK4482B, alim Antec Earthwatts 380W (certifiée 80+ bronze) non modulaire, CM GA-890GDA-UD3H (chipset AM3),Athlon II X3 440 (3 coeurs), GeForce GT 430 (1Mo), 4 connecteurs DDR3, Gigabit 10/100/1000, 2 barrettes Kingston DIMM DDR3 2x2 Go PC 10600 (9-9-9- 24), Spinpoint F1 750 Go SATA, graveur DVD 24x, connectique VGA/DVI/HDMI, 2 PCI-E 16x, 3 PCI-E 1x, 2 PCI / 1 IDE / 2 S-ATA/II / 6 S- ATA/III; Façade 2 USB 2.0 / 2 jack 3.5 mm,, Arrière 4 USB 2.0 / 2 USB 3.0 / 1 RJ-45 / 1 Firewire / 1 e-SATA / 6 Jack 3.5 mm / 2 sorties numériques. Livré sans OS ni autres logiciels.
  • 3. 1. Le boîtier Quel boîtier pour quel usage ? 1. Acier ou alu ? 2. De marque ou générique ? 3. Compatibilité avec les composants 4. Nu ou équipé (alimentation, ventilateurs) Les types de boîtiers 1. Le desktop (”bureau”) 2. Le tower (”tour”) 3. Les ”mini”
  • 4. Avec le boîtier Fourni avec le boîtier, on trouve en général : ● Un ou plusieurs ventilateurs ; ● L'alimentation
  • 5. 2- La carte-mère (motherboard) Principaux formats des CM ATX 305 mm x 244 mm micro-ATX 244 mm x 244 mm Flex-ATX 229 mm x 191 mm Mini ATX 284 mm x 208 mm Mini ITX 170 mm x 170 mm Nano ITX 120 mm x 120 mm BTX 325 mm x 267 mm
  • 6. Évolution de la carte-mère (1) Une CM plus récenteUne ”vieille” CM
  • 7. Évolution de la carte-mère (2) CM dernière génération Intel CM dernière génération AMD
  • 8. Le chipset (jeu de composants) Coordonne les échanges entre le processeur et les périphériques. ● Le chipset est composé de 2 puces Northbridge et Southbridge (jusqu'au nForce4, il n'y avait qu'une puce, et les dernières CM (lynnfield) commencent à ne plus avoir de northbridge).
  • 10. Les connecteurs externes Les connecteurs/ports d'une CM sont normalisés : couleurs, formes, détrompeurs, évitent les erreurs de branchement.
  • 11. Le socket (support du processeur) On est passé du socket 7 (pentium) aux sockets LGA 1366 (Intel) et AM3 938 (AMD). ● Les sockets récents pour les processeurs INTEL : – LGA 775 → P4, core2 Duo et Quad – LGA 1156 → Core i5/ i7 – LGA 1366 → Core i7 (core i9 à venir) ● Les sockets récents pour les processeur AMD : – AM2/AM2+→ athlon 64, FX, X2, sempron, phenom, athlon II, phenom II – AM3 → Phenom II, athlon II
  • 12. 3- Le (micro-)processeur Le CPU (central processing Unit) est le ”cerveau” de l'ordinateur (calculateur). ● Sa puissance de calcul dépend de sa fréquence (nb de cycles/s, en Hz). Un CPU à 200 Mhz envoie donc 200 000 000 instructions par seconde. La puissance du processeur est calculée en MIPS (millions d'instructions/s). Dans les années 70, moins de 1 MIPS, en 2007 plus de 10 000 MIPS... Le premier microprocesseur (Intel 4004) a été inventé en 1971. Il s'agissait d'une unité de calcul de 4 bits, cadencé à 108 kHz. Le dernier processeur Intel (Core i7-980X) contient 1.17 milliards de transistors, répartis sur 6 coeurs, avec une fréquence de base de 3.3 GHz
  • 13. L'architecture du processeur ● La puissance du processeur dépend aussi de son architecture, et notamment d'un fonctionnement séquentiel ou parallèle : ● On passe en effet d'un traitement par étapes successives (fonctionnement séquentiel → pipeline) a un traitement en parallèle, dans les processeurs ”superscalaires” (Cray en 1965, Pentium chez PC). Le pentium 4 dispose ainsi de 35 étages de pipelines. ● On met aussi au point un procédé d'optimisation des threads : multithreads, hyperthreading (SMT), qui partage le pipeline. ● La mémoire-cache permet d'optimiser le traitement parallèle des instructions (techno RISC et CISC). L'intégration de 3 niveaux de mémoires dans le Core i7
  • 14. Le processeur, mono/multi-coeurs ● Jusqu'à l'arrivée des dual-core, il n'avait qu'un seul coeur. On en trouve encore dans les netbooks et les portables à bas prix. ● Les dual core sont (encore) les plus courants, les quad core se généralisent sur les PC de bureau. ● On trouve maintenant des processeurs à 3 coeurs (AMD), 4 et 6 coeurs. Et bientôt plus !...
  • 15. Autres facteurs de performance du processeur ● Le FSB permet au processeur de communiquer avec la mémoire centrale (RAM). Son débit dépend de sa ”largeur” (= nombre de bits simultanés) et de sa ”fréquence” (= cycles d'horloge, en Mhz/s). ● Avec le QPI (quickpath interconnect), le bus reliant CPU et chipset n'est plus partagé (et devient bidirectionnel), permettant une fréquence de 6.4 GT/s (25 Gb/s). (GT veut dire Giga transfert) Chez AMD, l'hypertransport a inspiré le QPI d'Intel. On en est à l'HT 3.0 (qui offre jusqu'à 41.6 Gb/s de bande passante).
  • 16. Monter le processeur sur la CM : socket et pâte thermique ● Le socket de la CM détermine le processeur (AMD ou Intel) que l'on peut insérer. ● Le cable d'alimentation élec doit être enlevé, et il faut évacuer l'électricité statique. ● On soulève le levier du socket et on place délicatement le processeur : un détrompeur évite de mettre dans un mauvais sens. ● On rabat le levier. On pose ensuite de la pâte thermique sur la partie visible du processeur.
  • 17. Monter le processeur sur la CM : le ventirad Le ventirad ● Chaque processeur est fourni avec un ventirad de la marque. ● Mais s'il est adapté en terme de performance, il ne l'est pas forcément sur d'autres plans, notamment le bruit. ● Les grands fabricants de ventirads fournissent des tutos très détaillés pour les installer. Le Noctua NH-D14 allie 2 grands ventilos pour limiter le bruit à 13.2/19.8 dB. Mais quel monstre : 1240 g et 140 x130 x 158 mm.Compatible sockets AM2/AM3 LGA 775, 1156 et 1366, et facile à monter avec le système de fixation secuFirm.
  • 18. Monter le ventirad sur le processeur● La plupart des ventirads sont spécifiques à un type de socket : attention donc ! ● Certains ventirads sont difficiles à installer : être attentif à ce qu'on en dit (sur les sites de tests, sur les forums). Lire attentivement la notice de montage. ● Une fois la pâte thermique étalée, y poser le socle du radiateur. Et fixer celui-ci à la carte-mère. Sans forcer, mais fermement (poids de la bête !) ● On ajoute ensuite la partie ventilateur, puis les cables d'alimentation (CPU Fan). Pas de difficulté ici.
  • 19. 4 - La mémoire vive La mémoire vive ou RAM, est définie par opposition à la mémoire morte ou ROM : la mémoire morte, qui n'est pas volatile, est nécessaire pour le démarrage de l'ordi. La RAM ne fonctionne que lorsque l'ordi est allumé. On distingue 2 grandes catégories de RAM : ● Les mémoires statiques (SRAM), rapides et coûteuses, utilisées pour les mémoires cache du processeur ; ● Les mémoires dynamiques (DRAM), utilisées pour la mémoire centrale de l'ordi. Les supports SIMM 30 étaient en 8 bits (à l'époque des 286 et 386) ; les SIMM 72 étaient à 32 bits (jusqu'au pentium). On les a remplacé par les DIMM, mémoires 64 bits.
  • 20. Les RAM On distingue différents types de RAM, les plus courantes étant : ● SDRAM à 168 broches, de la génération Pentium 2 et 3 ● DDR SDRAM, à 184 broches, pour pentium 3 et 4, qui double la bande passante. On la numérote en PC1600, PC2100, PC3200, etc. Qui indique le débit en Mo/s. ● DDR2 SDRAM, en 240 broches. On distingue les DDR2-400... à 1066 (qui indiquent la fréquence), et PC2-4200, PC2-5200, etc. (quantité de données transportables). ● DDR3 SDRAM, pour les ordi depuis la fin 2007, qui triple les perf de la DDR en diminuant la consommation électrique. Elle a 240 connecteurs aussi, mais n'est pas compatible avec la DDR2 (les détrompeurs empêchent l'insertion).
  • 21. CAS et dual-channel D'autres infos sont généralement fournies : Le CAS (paramétrage indiquant le temps de latence), de type 5-5-5 à 11-11-11, etc. On peut avoir aussi une indication du genre : CL5, CL4, etc. : plus le chiffre est bas, plus barrette est performante et chère. Le dual-channel, qui double la capacité de traitement, à condition d'utiliser des barrettes identiques par paire. On a pafois du triple channel (il faut alors 3 barrettes identiques).
  • 22. Choisir sa RAM ● En prendre toujours le maximum, soit 3 Go sous Windows 32 bits (on peut en prendre bien plus en 64 bits), pour éviter que l'ordi ne fasse appel à la mémoire virtuelle dans les tâches lourdes (la SWAP a un taux de transfert de 100-150 Mo/s, une RAM atteint plusieurs Go/s). ● Choisir la fréquence de la RAM par rapport au FSB, de façon à avoir une RAM qui ne soit pas un goulot d'étranglement pour le passage des données. Par ex. de la DDR2 PC5300 pour un Core2 Quad Q 8200, qui a un FSB de 1333 Mhz, ou de la DDR3 10666 voire 12800 (overclocking) avec un i5 750. ✔ Ne pas acheter de barrettes no-name. ✔ En prendre deux de 1 Giga plutôt qu'une de 2 Giga. ✔ Privilégier la quantité de mémoire à sa performance (en sachant que la performance coûte plus cher). ✔ Il n'est pas impossible d'associer des barrettes de fréquence différente, mais la vitesse de l'ensemble sera bridée par celle de la plus faible, et cela interdira le dual-channel. ✔ Le choix des bonnes barrettes (compatibilité) est facilité par : - Les spécifications de votre CM ou de votre ordinateur de marque - Les outils dédiés des fabricants et des sites de vente spécialisés - Des logiciels comme CPU-Z qui vous indiquent ce qu'il y a exactement sur votre machine.
  • 23. 5- Le BIOS Le BIOS (Basic Input/Output System), programme de démarrage d'un PC, est conservé dans une mémoire eeprom ou Flash ROM. Il comprend aussi une mémoire RAM (CMOS) qui contient les paramétrages utilisateur, dont le contenu est effacé si le circuit n'est pas alimenté (par une pile ronde). Quand on démarre l'ordi, le bios se déclenche pour effectuer un test du système, le POST (power on self test). Voici ce que le POST fait au démarrage : ● Il effectue un test du processeur en premier, puis vérifie le BIOS. ● Il va chercher à récupérer les paramètres du BIOS et va donc vérifier le contenu de la mémoire CMOS ● Il initialise l'horloge interne et le contrôleur DMA ● Il contrôle le bon fonctionnement des mémoires (vive et cache) ● Il vérifie les différents périphériques : carte graphique, disques durs, lecteurs de disquettes et CD-ROM. Si un problème survient, le BIOS donne la source du problème en fonction du nombre de bips qu'il émet. ● Il répartit les différentes IRQ et canaux DMA disponibles entre tous les périphériques.
  • 24. Rôle du BIOS ●Il existe plusieurs marques : AWARD, AMI, Phoenix. ●On accède au setup du BIOS en général par la touche Suppr, ou F2, ou F10 (affichage bas écran). Cela permet de modifier les paramètres en fonction de sa configuration. ● Si vous montez ou modifiez votre ordi, vous aurez besoin de configurer certains paramètres (ordre de boot, RAID, overclocking...), or la navigation dans le setup n'est pas ”évidente”. Il existe de bons tutos, heureusement. ● On annonce régulièrement sa disparition, elle semble maintenant imminente : ce sera l'UEFI, qui aura une meilleure interface graphique; et sera plus complet et plus rapide (il existe déjà sous Mac). Le flashage du BIOS permet de mettre dans le Flash Rom une nouvelle version du firmware. Durant cette opération, le firmware ancien est chargé en mémoire RAM, le temps de transférer la nouvelle version en mémoire ROM : en cas de coupure de courant pendant le flashage, le firmware s'efface et l'on ne peut plus redémarrer l'ordinateur.
  • 25. 6- Les bus et les ports Un bus interne correspond à un connecteur pour les cartes d'extension. Si l'on néglige les bus ISA, MCA, VLB-VESA qui sont obsolètes, et les PCMCIA et ExpressCard utilisés sur les portables, il reste à présenter les bus PCI, AGP, et PCI-E. Un bus est un circuit intégré à la carte- mère qui assure la circulation des données entre les différents éléments du PC ( mémoire vive, carte graphique, USB, etc...). On caractérise un bus par sa fréquence et sa largueur.
  • 26. Les bus : PCI et AGP ● Le bus PCI : il a supplanté l'ISA à partir du Pentium, pour la carte graphique, puis tous les autres extensions (modem, carte son, carte ethernet...). Il est encore utilisé dans les configurations les plus récentes. ● L'AGP a un bus plus rapide, notamment dans sa dernière version AGP 8x (2003). Il a donc servi pour le périphérique qui a besoin du plus gros débit : la carte graphique. ● La montée en puissance de la carte graphique a conduit à délaisser ce bus au profit du PCI-express, beaucoup plus rapide. Les bus PCI et AGP sont en cours de remplacement total par le PCI- E, qui fonctionne en série et non plus en parallèle.
  • 27. Les périphériques PCI Fonctionnant (encore souvent) sur slot PCI, on trouve plusieurs périphériques : ● La carte son ● La carte réseau ethernet ou wifi ● La carte TV (tuner TNT) ● Cartes pour multiplier les prises disponibles, augmenter le standard (ex. USB 1 → USB 2), ajouter d'autres connexions (firewire).
  • 28. les PCI-Express Le PCI express : Développé par Intel, ce nouveau bus est destiné à remplacer les bus PCI et AGP. ➔ Le PCI Express 1X : sa bande passante est de 250 Mo/s (presque le double de celle du bus PCI) ➔ Le PCI Express 2X : sa bande passante est de 500 Mo/s ➔ Le PCI Express 4X : sa bande passante est d'1 Go/s ➔ Le PCI Express 8X : sa bande passante est de 2 Go/s ➔ Le PCI Express 16X : sa bande passante est de 4 Go/s (le double de celle de l'AGP 8X) Le PCI-E est destiné à connecter les cartes d'extension, et ne sert ni aux ports externes comme l'USB ou le Firewire (IEEE 1394), ni ne remplace le PATA ou le SATA pour connecter des DD ou lecteurs-graveurs.
  • 29. Installer une carte Installer une carte additionnelle (son, TV, firewire, etc.) ne présente pas de difficulté. Il faut juste savoir si elle s'enfiche sur un port PCI, PCI-E et lequel, mais c'est indiqué dans le mode d'emploi et de toutes façons il ne serait pas possible de les enficher dans un port inapproprié. ● Seule l'installation de la carte graphique peut se révéler délicate.
  • 30. ATA, UDMA, E-IDE, ● La standard ATA (1994) permet la connexion de périphériques sur la CM, grâce à des nappes IDE (ribbon cable) composé de 40 fils et de 3 connecteurs. ● Associé à la technique du DMA (chaque périphérique accède directement à la mémoire), la norme a évolué rapidement, jusqu'à l'UDMA 6, ou ultra-ATA 133 (débit 133 Mo/s). ● Les nappes, devenues E-IDE, disposent alors de 80 fils. (E pour enhanced tr. Optimisé).
  • 31. Connexion d'un périphérique PATA (E-IDE) ● Les CM exploitent encore l'EIDE, qui permet de disposer de 2 périphériques rapides (DD) et de 2 périphériques plus lents (DD, lecteurs et graveurs). ● Le port primaire (rapide) est de couleur bleue. C'est lui qui doit recevoir la nappe 80 broches. On met la broche bleue dans ce port, la broche noire est insérée dans le périphérique ”maître”, la broche grise dans le périphérique ”esclave” si on a 2 disques durs PATA/EIDE.
  • 32. Les périphériques de stockage Le lecteur de disquette ● Le floppy drive est lui aussi relié à la CM avec une nappe IDE, mais moins large (34 fils) et qu'on ne peut donc pas confondre. Il dispose d'un slot spécifique sur la CM, près de celui pour les autres IDE. ● À l'origine, il était de taille 5”1/4 et recevait des disquettes 300 Kb (puis 1.2 Mb), à une époque où les PC XT ne possaidaient pas de DD, et que l'ordi démarrait en DOS. Puis on l'a développé en taille 3”1/2 (720 Kb et 1.44 Mb). ●Ceux que l'on trouve encore sont externes et reliés en USB.
  • 33. SATA et autres interfaces E/S Le S-ATA ● Le standard SATA est une évolution de l'ATA, qui fonctionne en série et non plus en parallèle. ● Ports SATA et SATA2 : nouveaux standards de connecteur pour disques durs, mais aussi lecteurs de CD/DVD avec prise SATA. SATA 1 offre un débit de 150 Mo/s là où le SATA 2 permet d’atteindre 300 Mo/s et supporte des fonctions avancées telles que le NCQ permettant d’optimiser les accès disques en réorganisant l’ordre des commandes .
  • 34. Les ports intégrés Les connecteurs filaires ● Parallèle ● Série ● PS2 ● SCSI ● USB, USB 2, USB 3 ● Firewire (IEEE 1394 a et b) ● E-SATA (1, 2, → 3) ● RJ 45 (10, 100, 1000 Mb) Les connecteurs sans fil ● IrDa (infrarouge) ● RF à 27.7 Mhz et à 2.4 Ghz ● Bluetooth ● Wi-fi (802.11 a, b, g, n) ● UWB (USB sans fil) ● WHDMI (HDMI sans fil)
  • 35. 6- Les disques durs Les disques durs sont des périphériques de stockage de masse de type magnétique. ● Ils ont évolué de la norme EIDE à la norme SATA (pour les plus courants). Pour les ordinateurs de bureau, ils sont au format standard 3,5 pouces. ● On en trouve qui tournent à 5400 rpm (encore la norme pour les portables), les plus courants à 7200 rpm, et certains modèles haut de gamme vont à 10000 rpm (vélociraptor de WD). ● De nouveaux ”disques” durs se développent, mais leur coût limite encore leur progression : les SSD, à mémoire flash NAND. Ils sont de 2 types : SLC et MLC. Le contrôleur est déterminant pour l'efficacité.
  • 36. Installer son disque dur ● Installer un HD de type IDE était un peu compliqué, car il ne fallait pas se tromper dans le positionnement maître-esclave. ● Cette difficulté a disparu avec les disques SATA, qui en plus sont plus faciles à brancher. ● On les insère dans des emplacements dédiés du boîtier, qui eux-mêmes sont devenus plus accessibles et faciles à fixer.
  • 37. 7- Les lecteurs et graveurs ● Les CD (700 Mo) ont remplacé les disquettes, les DVD deviennent double couche (DVD-R9 à 8.5 Go contre 4.7 Go) et blu-ray (25 Go-50 Go-128 Go). ● La plupart des graveurs actuels sont compatibles avec les normes +/-. La vitesse de lecture et gravure détermine le choix des ”galettes” (sauf ”survitesse” samsung). ● La vitesse est indiquée sous forme ”10x8x40x” (gravure simple, gravure RW, lecture). Ce sont des vitesses théoriques maximales. La mémoire tampon, longtemps limitée à 2 Mo, est en augmentation et doit être prise en considération. ●La vitesse de lecture et gravure ne cesse d'augmenter (4x... 16x...24x) mais le gain de temps est très faible, alors que le prix est plus élevé. ● Le temps d'accès moyen est sans doute plus crucial : plus il est faible, plus l'unité sera rapide en lecture et écriture. ●EIDE courant, mais on en trouve de plus en plus SATA. Il faut donc vérifier la compatibilité avec la CM. ●L'installation PATA pose les mêmes problèmes (maitre-esclave) que pour les HD. ●Les technologie de type lightscribe ou labelflash permettent de graver par laser du texte et de l'image sur les galettes compatibles.
  • 38. Conseils et installation graveurs DVD ● Si vous avez un graveur CD-ROM et que vous voulez le remplacer par DVD, blu-ray, débranchez le précédent et rebranchez le nouveau à l'identique... à condition d'avoir la même technologie (PATA/SATA). En IDE, ne pas oublier de vérifier la position maître-esclave. Il existe également un cable audio. ● Si on n'a qu'un seul HD et un seul graveur, ne pas céder à la tentation de n'utiliser qu'une seule nappe ! Sauf si le HD est SATA et le graveur PATA, utiliser le port secondaire (noir). Si vous voulez installer-ajouter une nouvelle unité optique interne, il faut une baie libre sur votre boîtier (il y en a probablement plusieurs), et un connecteur inutilisé. Ne pas oublier de : vérifier les dimensions (quand même), et les accessoires fournis.
  • 39. 8- La carte graphique (ou video, ou GPU) ● Le GPU peut être intégré à la CM, ce qui est une solution satisfaisante pour des usages courants de l'ordinateur. ● Il existe cependant des cartes dédiées, dont la puissance ne fait qu'augmenter au fil des ans. Mais les GPU haut de gamme n'ont d'intérêt que pour les ”hard gamers” (jeux full-HD sur écran géant). ● On peut d'ailleurs combiner 2 voire 3 cartes graphiques en SLI ou en cross-fire. Schéma emprunté à Commentcamarche.net Les interfaces, d'abord toutes analogiques (VGA, composite, S-video), sont maintenant majoirtairement ou exclusivement numériques : DVI, HDMI, display port.
  • 40. Caractéristiques des GPU ● Aujourd'hui, 2 constructeurs se disputent le marché des cartes dédiées : ● Nvidia qui fabrique les GeForce ● ATI (AMD) qui produit les Radéon ● Les GPU consomment beaucoup d'énergie et dégagent beaucoup de chaleur, qu'il faut évacuer par une ventilation suffisante. Les ventilateurs provoquent à leur tour du bruit. ● Ces nuisances ont suscité un marché de solutions ”silencieuses” : cartes ”passives”, aircooling, watercooling. La plus puissante du moment : GeForce GTX 580 : 479 €. 3 milliards de transistors, 512 processeurs scalaires cadencés à 1544 Mhz, plus de 300W en charge... pour plus de 100 images/s full-HD.
  • 41. Images de GPU Une offre Rueducommerce pour une carte ”entrée de gamme” (65 €) Une solution de refroidissement ventirad d'un des experts en ce domaine (Zalman VF 1000 LED : 40 € * Dimensions : 166 x 95 x 35.5 mm * Technologie : Heatpipe, 4 caloducs * Matériaux : Cuivre * Livré avec 8 dissipateurs pour chips mémoire * Livré avec le régulateur de vitesse Fan Mate 2 * Poids Total: 380g
  • 42. Installer une carte graphique ● Presque toutes les cartes graphiques sont désormais en PCI-E 16x, mais on peut encore en trouver en AGP : attention donc ! ● Attention aussi aux dimensions de la carte (et plus encore du ventirad si on en ajoute un !). Si l'on veut en installer 2 en SLI ou cross-fire, ces questions de place dans le boitier et de disposition des slots deviennent plus sérieuses. ● S'il existe déjà une GPU installée (ou intégrée à la CM), installer le pilote par défaut (en supprimant l'ancien pilote). ● Débranchez l'alimentation, évacuez l'électricité statique, puis ouvrez et démontez la carte, en notant bien les emplacements slot et cables. ● Insérez la nouvelle carte en la tenant par les 2 angles supérieurs, placez la sur le connecteur et appuyez légérement d'un côté plis de l'autre jusqu'à ce qu'elle soit enfoncée. Le verrouillage vous l'indiquera. ● Remettez ensuite la vis de maintien. ● Certaines cartes puissantes ont besoin d'une connexion électrique (fournie dans la boîte de la carte). ● Je n'explique pas ici le montage d'un éventuel ventirad à la place du système de refroidissement fourni. Un mode d'emploi précis est toujours fourni avec le matériel.
  • 43. Installation GPU - Suite ● Après avoir remonté l'UC et rebranché l'alim, rallumez l'ordi, qui détectera automatiquement la nouvelle carte. Sous XP, il faudra lui fournir le CD du pilote, sous 7 ce ne sera sans doute pas nécessaire. ● En allant sur les sites de nVidia, d'AMD/ATI, ou du constructeur de votre carte graphique, vous obtiendrez le dernier pilote sorti. ● Vous aurez sans doute intérêt à régler l'écran et les paramètres d'affichage. Nvidia comme ATI proposent des utilitaires à préférer à ceux de Windows.
