CHAPITRE II:
PROBLÈME DU PLUS COURT
CHEMIN
Université Blida 1
Faculté des Sciences
Département d’Informatique
Master IL (Ingénierie Logiciel) & SIR (Systèmes
Informatiques et Réseaux)
Semestre 1
Mme AROUSSI (s_aroussi@esi.dz)
2018-2019
Disponible sur https://sites.google.com/a/esi.dz/informatiqueblida/

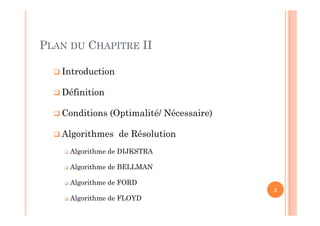

Introduction
Définition
Conditions (Optimalité/ Nécessaire)
Algorithmes de Résolution
Algorithme de DIJKSTRA
Algorithme de BELLMAN
Algorithme de FORD
Algorithme de FLOYD
2
PLAN DU CHAPITRE II
3

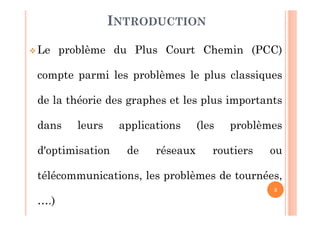

Le problème du Plus Court Chemin (PCC)
compte parmi les problèmes le plus classiques
de la théorie des graphes et les plus importants
dans leurs applications (les problèmes
d'optimisation de réseaux routiers ou
télécommunications, les problèmes de tournées,
….)
INTRODUCTION
4

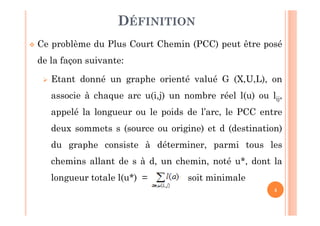

Ce problème du Plus Court Chemin (PCC) peut être posé
de la façon suivante:
Etant donné un graphe orienté valué G (X,U,L), on
associe à chaque arc u(i,j) un nombre réel l(u) ou lij,
appelé la longueur ou le poids de l’arc, le PCC entre
deux sommets s (source ou origine) et d (destination)
du graphe consiste à déterminer, parmi tous les
chemins allant de s à d, un chemin, noté u*, dont la
longueur totale l(u*) = soit minimale
DÉFINITION
5

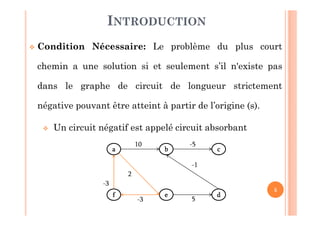

Condition Nécessaire: Le problème du plus court
chemin a une solution si et seulement s’il n'existe pas
dans le graphe de circuit de longueur strictement
négative pouvant être atteint à partir de l’origine (s).
Un circuit négatif est appelé circuit absorbant
INTRODUCTION
aaaa
ffff
bbbb
eeee
-3
-3
-1
cccc
dddd
5
-510
2
6

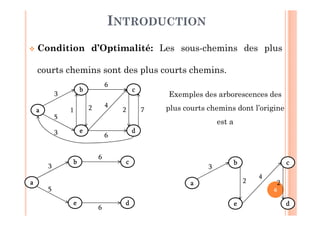

Condition d’Optimalité: Les sous-chemins des plus
courts chemins sont des plus courts chemins.
INTRODUCTION
Exemples des arborescences des
plus courts chemins dont l’origine
est a
aaaa
bbbb
eeee
cccc
dddd
3
5
3
1 2
6
6
4
72
aaaa
bbbb
eeee
cccc
dddd
3
5
6
6
aaaa
bbbb
eeee
cccc
dddd
3
2
4
2
7

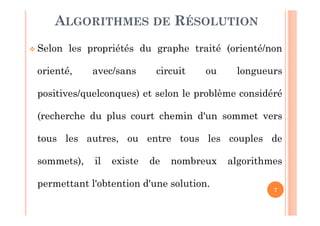

Selon les propriétés du graphe traité (orienté/non
orienté, avec/sans circuit ou longueurs
positives/quelconques) et selon le problème considéré
(recherche du plus court chemin d'un sommet vers
tous les autres, ou entre tous les couples de
sommets), il existe de nombreux algorithmes
permettant l'obtention d'une solution.
ALGORITHMES DE RÉSOLUTION
8

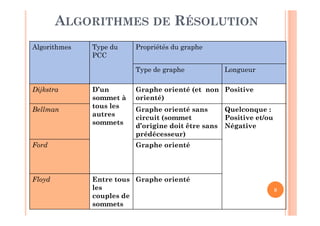

ALGORITHMES DE RÉSOLUTION
Algorithmes Type du
PCC
Propriétés du graphe
Type de graphe Longueur
Dijkstra D’un
sommet à
tous les
autres
sommets
Graphe orienté (et non
orienté)
Positive
Bellman Graphe orienté sans
circuit (sommet
d’origine doit être sans
prédécesseur)
Quelconque :
Positive et/ou
Négative
Ford Graphe orienté
Floyd Entre tous
les
couples de
sommets
Graphe orienté
9

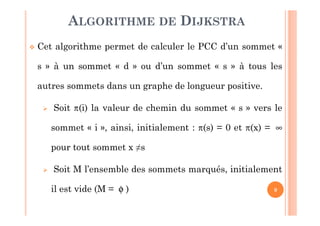

Cet algorithme permet de calculer le PCC d’un sommet «
s » à un sommet « d » ou d’un sommet « s » à tous les
autres sommets dans un graphe de longueur positive.
Soit π(i) la valeur de chemin du sommet « s » vers le
sommet « i », ainsi, initialement : π(s) = 0 et π(x) = ∞
pour tout sommet x ≠s
Soit M l’ensemble des sommets marqués, initialement
il est vide (M = φ )
ALGORITHME DE DIJKSTRA
10

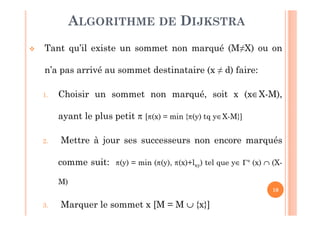

Tant qu’il existe un sommet non marqué (M≠X) ou on
n’a pas arrivé au sommet destinataire (x ≠ d) faire:
1. Choisir un sommet non marqué, soit x (x∈X-M),
ayant le plus petit π [π(x) = min {π(y) tq y∈X-M}]
2. Mettre à jour ses successeurs non encore marqués
comme suit: π(y) = min (π(y), π(x)+lxy) tel que y∈ Γ+ (x) ∩ (X-
M)
3. Marquer le sommet x [M = M ∪ {x}]
ALGORITHME DE DIJKSTRA
11

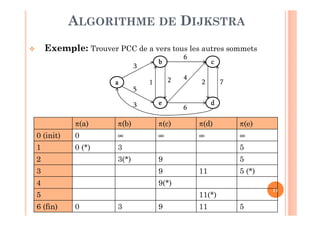

Exemple: Trouver PCC de a vers tous les autres sommets
ALGORITHME DE DIJKSTRA
π(a) π(b) π(c) π(d) π(e)
0 (init) 0 ∞ ∞ ∞ ∞
1 0 (*) 3 5
2 3(*) 9 5
3 9 11 5 (*)
4 9(*)
5 11(*)
6 (fin) 0 3 9 11 5
aaaa
bbbb
eeee
cccc
dddd
3
5
3
1 2
6
6
4
72
12

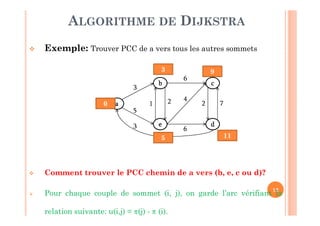

Exemple: Trouver PCC de a vers tous les autres sommets
Comment trouver le PCC chemin de a vers (b, e, c ou d)?
Pour chaque couple de sommet (i, j), on garde l’arc vérifiant la
relation suivante: u(i,j) = π(j) - π (i).
ALGORITHME DE DIJKSTRA
aaaa
bbbb
eeee
cccc
dddd
3
5
3
1 2
6
6
4
72
9
0
5
3
11
13

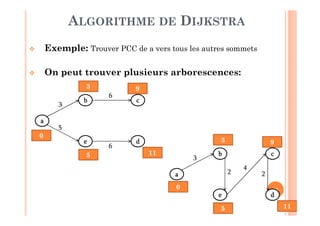

Exemple: Trouver PCC de a vers tous les autres sommets
On peut trouver plusieurs arborescences:
ALGORITHME DE DIJKSTRA
aaaa
bbbb
eeee
cccc
dddd
3
5
6
6
9
0
5
3
11
aaaa
bbbb
eeee
cccc
dddd
3
2
4
2
9
0
5
3
11
14

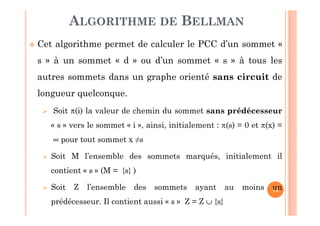

Cet algorithme permet de calculer le PCC d’un sommet «
s » à un sommet « d » ou d’un sommet « s » à tous les
autres sommets dans un graphe orienté sans circuit de
longueur quelconque.
Soit π(i) la valeur de chemin du sommet sans prédécesseur
« s » vers le sommet « i », ainsi, initialement : π(s) = 0 et π(x) =
∞ pour tout sommet x ≠s
Soit M l’ensemble des sommets marqués, initialement il
contient « s » (M = {s} )
Soit Z l’ensemble des sommets ayant au moins un
prédécesseur. Il contient aussi « s » Z = Z ∪ {s}
ALGORITHME DE BELLMAN
15

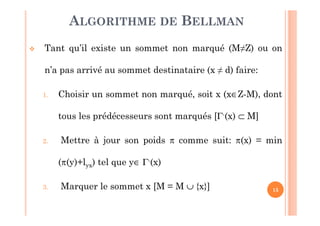

Tant qu’il existe un sommet non marqué (M≠Z) ou on
n’a pas arrivé au sommet destinataire (x ≠ d) faire:
1. Choisir un sommet non marqué, soit x (x∈Z-M), dont
tous les prédécesseurs sont marqués [Γ-(x) ⊂ M]
2. Mettre à jour son poids π comme suit: π(x) = min
(π(y)+lyx) tel que y∈ Γ-(x)
3. Marquer le sommet x [M = M ∪ {x}]
ALGORITHME DE BELLMAN
16

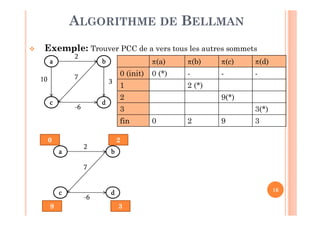

Exemple: Trouver PCC de a vers tous les autres sommets
ALGORITHME DE BELLMAN
π(a) π(b) π(c) π(d)
0 (init) 0 (*) - - -
1 2 (*)
2 9(*)
3 3(*)
fin 0 2 9 3
aaaa
cccc
bbbb
dddd
10
2
-6
7
3
aaaa
cccc
bbbb
dddd
2
-6
7
0 2
9 3
17
Cet algorithme permet de calculer le PCC d’un sommet «
s » à tous les autres sommets dans un graphe orienté de
longueur quelconque et aussi de détecter la présence d’un
circuit absorbant.
Soit λk(i) la valeur de chemin du sommet « s » vers le
sommet « i » ne contenant pas plus de k arcs, ainsi,
initialement : k = 0; λk (s) = 0 et λk(x) = ∞ pour x ≠s
Soit M l’ensemble des sommets dont le poids λk (s) a
été modifié à l’itération k, initialement il contient « s »
(M = {s} )
ALGORITHME DE FORD
18

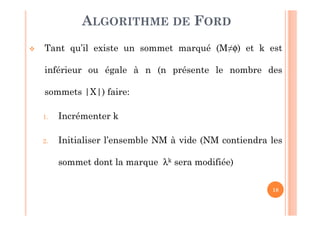

Tant qu’il existe un sommet marqué (M≠φ) et k est
inférieur ou égale à n (n présente le nombre des
sommets |X|) faire:
1. Incrémenter k
2. Initialiser l’ensemble NM à vide (NM contiendra les
sommet dont la marque λk sera modifiée)
ALGORITHME DE FORD
19

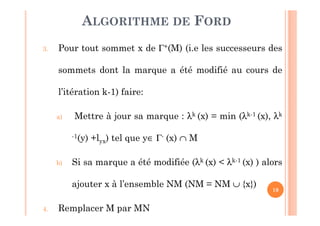

3. Pour tout sommet x de Γ+(M) (i.e les successeurs des
sommets dont la marque a été modifié au cours de
l’itération k-1) faire:
a) Mettre à jour sa marque : λk (x) = min (λk-1 (x), λk
-1(y) +lyx) tel que y∈ Γ- (x) ∩ M
b) Si sa marque a été modifiée (λk (x) < λk-1 (x) ) alors
ajouter x à l’ensemble NM (NM = NM ∪ {x})
4. Remplacer M par MN
ALGORITHME DE FORD
20
En absence de circuit absorbant dans le graphe,
l’algorithme se termine nécessairement à l’issue de
l’itération n (k = n) car, au pire des cas, le PCC de s
vers tous les autre sommets est un chemin élémentaire
possédant (n-1) arcs.
Si une ou plusieurs marques sont modifiées à l’itération
n (Γ+(M) ≠φ), cela signifie qu’il existe un circuit
absorbant.
ALGORITHME DE FORD
21

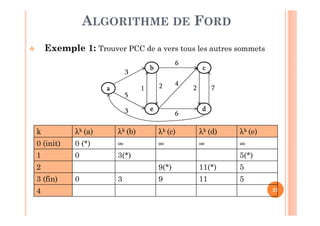

Exemple 1: Trouver PCC de a vers tous les autres sommets
ALGORITHME DE FORD
k λk (a) λk (b) λk (c) λk (d) λk (e)
0 (init) 0 (*) ∞ ∞ ∞ ∞
1 0 3(*) 5(*)
2 9(*) 11(*) 5
3 (fin) 0 3 9 11 5
4
aaaa
bbbb
eeee
cccc
dddd
3
5
3
1 2
6
6
4
72
22
Exemple 2: Trouver PCC de a vers tous les autres sommets
ALGORITHME DE FORD
k λk (a) λk (b) λk (c) λk (d) λk (e) λk (f)
0 (init) 0 (*) ∞ ∞ ∞ ∞ ∞
1 10(*) 2(*)
2 5(*) 7(*) -1(*)
3 -4(*) 6(*)
4 1(*) -2(*)
5 3(*) -5(*)
6 -8(*) 2(*)
aaaa
ffff
bbbb
eeee
-3
-3
-1
cccc
dddd
5
-510
2
23

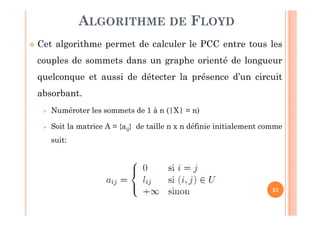

Cet algorithme permet de calculer le PCC entre tous les
couples de sommets dans un graphe orienté de longueur
quelconque et aussi de détecter la présence d’un circuit
absorbant.
Numéroter les sommets de 1 à n (|X| = n)
Soit la matrice A = {aij} de taille n x n définie initialement comme
suit:
ALGORITHME DE FLOYD
24

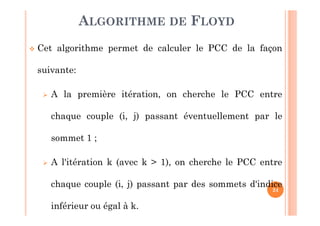

Cet algorithme permet de calculer le PCC de la façon
suivante:
A la première itération, on cherche le PCC entre
chaque couple (i, j) passant éventuellement par le
sommet 1 ;
A l'itération k (avec k > 1), on cherche le PCC entre
chaque couple (i, j) passant par des sommets d'indice
inférieur ou égal à k.
ALGORITHME DE FLOYD
25

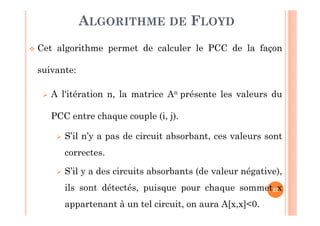

Cet algorithme permet de calculer le PCC de la façon
suivante:
A l'itération n, la matrice An présente les valeurs du
PCC entre chaque couple (i, j).
S’il n’y a pas de circuit absorbant, ces valeurs sont
correctes.
S’il y a des circuits absorbants (de valeur négative),
ils sont détectés, puisque pour chaque sommet x
appartenant à un tel circuit, on aura A[x,x]<0.
ALGORITHME DE FLOYD
26
Voici une description formelle de l'algorithme :
Pour tout sommet k (k allant de 1 à n)
Pour tout couple de sommet (i, j) calculer
ALGORITHME DE FLOYD
j
i
k
k
27

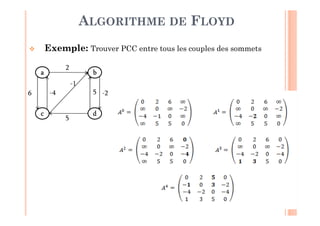

Exemple: Trouver PCC entre tous les couples des sommets
ALGORITHME DE FLOYD
aaaa
cccc
bbbb
dddd
6
2
5
-1
-2-4 5
28

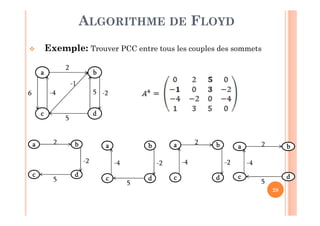

Exemple: Trouver PCC entre tous les couples des sommets
ALGORITHME DE FLOYD
aaaa
cccc
bbbb
dddd
6
2
5
-1
-2-4 5
aaaa
cccc
bbbb
dddd
2
5
-2
aaaa
cccc
bbbb
dddd
5
-2-4
aaaa
cccc
bbbb
dddd
2
-2-4
aaaa
cccc
bbbb
dddd
2
5
-4

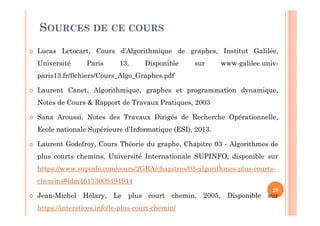

SOURCES DE CE COURS
Lucas Letocart, Cours d’Algorithmique de graphes, Institut Galilée,
Université Paris 13, Disponible sur www-galilee.univ-
paris13.fr/fichiers/Cours_Algo_Graphes.pdf
Laurent Canet, Algorithmique, graphes et programmation dynamique,
Notes de Cours & Rapport de Travaux Pratiques, 2003
Sana Aroussi, Notes des Travaux Dirigés de Recherche Opérationnelle,
Ecole nationale Supérieure d’Informatique (ESI), 2013.
Laurent Godefroy, Cours Théorie du graphe, Chapitre 03 - Algorithmes de
plus courts chemins, Université Internationale SUPINFO, disponible sur
https://www.supinfo.com/cours/2GRA/chapitres/03-algorithmes-plus-courts-
chemins#idm46133009494944
Jean-Michel Hélary, Le plus court chemin, 2005, Disponible sur
https://interstices.info/le-plus-court-chemin/
29

Contenu connexe

Tendances

Le problème de voyageur de commerce: algorithme génétique
Le problème de voyageur de commerce: algorithme génétiqueLe problème de voyageur de commerce: algorithme génétique
Le problème de voyageur de commerce: algorithme génétique
Rima Lassoued

Microprocesseur support de cours
Microprocesseur support de coursMicroprocesseur support de cours
Microprocesseur support de cours
sarah Benmerzouk

Systèmes d'Exploitation - chp3-gestion mémoire
Systèmes d'Exploitation - chp3-gestion mémoireSystèmes d'Exploitation - chp3-gestion mémoire
Systèmes d'Exploitation - chp3-gestion mémoire
Lilia Sfaxi

Systèmes d'Exploitation - chp6-synchronisation
Systèmes d'Exploitation - chp6-synchronisationSystèmes d'Exploitation - chp6-synchronisation
Systèmes d'Exploitation - chp6-synchronisation
Lilia Sfaxi

Correction Examen 2016-2017 POO .pdf
Correction Examen 2016-2017 POO .pdfCorrection Examen 2016-2017 POO .pdf
Correction Examen 2016-2017 POO .pdf
slimyaich3

QCM système d'information
QCM système d'informationQCM système d'information
QCM système d'information
Frust Rados

Chapitre i introduction et motivations
Chapitre i introduction et motivationsChapitre i introduction et motivations
Chapitre i introduction et motivations
Sana Aroussi

Chapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régnerChapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régner
Sana Aroussi

Les trames reseaux
Les trames reseauxLes trames reseaux
Les trames reseaux
Laurent_Macecchini

exercices base de données - sql
exercices  base de données - sql exercices  base de données - sql
exercices base de données - sql
Yassine Badri

Soutenance mémoire de fin d'études
Soutenance mémoire de fin d'étudesSoutenance mémoire de fin d'études
Soutenance mémoire de fin d'études
Fabrice HAUHOUOT

QCM Sécurité Informatique
QCM Sécurité InformatiqueQCM Sécurité Informatique
QCM Sécurité Informatique
Zakariyaa AIT ELMOUDEN

Chapitre 6 hachage statique
Chapitre 6 hachage statiqueChapitre 6 hachage statique
Chapitre 6 hachage statique
Sana Aroussi

Chapitre 4 récursivité
Chapitre 4 récursivitéChapitre 4 récursivité
Chapitre 4 récursivité
Sana Aroussi

cours DHCP IPv4 et IPv6
cours DHCP IPv4 et IPv6cours DHCP IPv4 et IPv6
cours DHCP IPv4 et IPv6
EL AMRI El Hassan

Cours systèmes temps réel partie 2 Prof. Khalifa MANSOURI
Cours  systèmes temps réel partie 2 Prof. Khalifa MANSOURICours  systèmes temps réel partie 2 Prof. Khalifa MANSOURI
Cours systèmes temps réel partie 2 Prof. Khalifa MANSOURI
Mansouri Khalifa

L’optimisation par essaims de particules
L’optimisation par essaims de particulesL’optimisation par essaims de particules
L’optimisation par essaims de particules
chagra bassem

Travaux dirigés 1: algorithme & structures de données (corrigés)
Travaux dirigés 1: algorithme & structures de données (corrigés)Travaux dirigés 1: algorithme & structures de données (corrigés)
Travaux dirigés 1: algorithme & structures de données (corrigés)
Ines Ouaz

Méthode pert
Méthode pertMéthode pert
Méthode pert
Kevin Ratsimbazafy

Travaux dirigés Réseau Ethernet
Travaux dirigés Réseau EthernetTravaux dirigés Réseau Ethernet
Travaux dirigés Réseau Ethernet
Ines Kechiche


Tendances (20)

Le problème de voyageur de commerce: algorithme génétique
Le problème de voyageur de commerce: algorithme génétiqueLe problème de voyageur de commerce: algorithme génétique
Le problème de voyageur de commerce: algorithme génétique

Microprocesseur support de cours
Microprocesseur support de coursMicroprocesseur support de cours
Microprocesseur support de cours

Systèmes d'Exploitation - chp3-gestion mémoire
Systèmes d'Exploitation - chp3-gestion mémoireSystèmes d'Exploitation - chp3-gestion mémoire
Systèmes d'Exploitation - chp3-gestion mémoire

Systèmes d'Exploitation - chp6-synchronisation
Systèmes d'Exploitation - chp6-synchronisationSystèmes d'Exploitation - chp6-synchronisation
Systèmes d'Exploitation - chp6-synchronisation

Correction Examen 2016-2017 POO .pdf
Correction Examen 2016-2017 POO .pdfCorrection Examen 2016-2017 POO .pdf
Correction Examen 2016-2017 POO .pdf

QCM système d'information
QCM système d'informationQCM système d'information
QCM système d'information

Chapitre i introduction et motivations
Chapitre i introduction et motivationsChapitre i introduction et motivations
Chapitre i introduction et motivations

Chapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régnerChapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régner

Les trames reseaux
Les trames reseauxLes trames reseaux
Les trames reseaux

exercices base de données - sql
exercices  base de données - sql exercices  base de données - sql
exercices base de données - sql

Soutenance mémoire de fin d'études
Soutenance mémoire de fin d'étudesSoutenance mémoire de fin d'études
Soutenance mémoire de fin d'études

QCM Sécurité Informatique
QCM Sécurité InformatiqueQCM Sécurité Informatique
QCM Sécurité Informatique

Chapitre 6 hachage statique
Chapitre 6 hachage statiqueChapitre 6 hachage statique
Chapitre 6 hachage statique

Chapitre 4 récursivité
Chapitre 4 récursivitéChapitre 4 récursivité
Chapitre 4 récursivité

cours DHCP IPv4 et IPv6
cours DHCP IPv4 et IPv6cours DHCP IPv4 et IPv6
cours DHCP IPv4 et IPv6

Cours systèmes temps réel partie 2 Prof. Khalifa MANSOURI
Cours  systèmes temps réel partie 2 Prof. Khalifa MANSOURICours  systèmes temps réel partie 2 Prof. Khalifa MANSOURI
Cours systèmes temps réel partie 2 Prof. Khalifa MANSOURI

L’optimisation par essaims de particules
L’optimisation par essaims de particulesL’optimisation par essaims de particules
L’optimisation par essaims de particules

Travaux dirigés 1: algorithme & structures de données (corrigés)
Travaux dirigés 1: algorithme & structures de données (corrigés)Travaux dirigés 1: algorithme & structures de données (corrigés)
Travaux dirigés 1: algorithme & structures de données (corrigés)

Méthode pert
Méthode pertMéthode pert
Méthode pert

Travaux dirigés Réseau Ethernet
Travaux dirigés Réseau EthernetTravaux dirigés Réseau Ethernet
Travaux dirigés Réseau Ethernet


Similaire à Chapitre 2 plus court chemin

Chapitre 3: Problèmes de cheminement dans le routage
Chapitre 3: Problèmes de cheminement dans le routageChapitre 3: Problèmes de cheminement dans le routage
Chapitre 3: Problèmes de cheminement dans le routage
AlexDane1

Algorithmique seconde (corrigés et commentaires)
Algorithmique seconde (corrigés et commentaires)Algorithmique seconde (corrigés et commentaires)
Algorithmique seconde (corrigés et commentaires)
DriNox NordisTe

Analyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Analyse des chaînes ADN par l'algorithme de Cocke-Younger-KasamiAnalyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Analyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Loghin Dumitru

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011
sunprass

transparents-Algo-correction.pdf
transparents-Algo-correction.pdftransparents-Algo-correction.pdf
transparents-Algo-correction.pdf
abdallahyoubiidrissi1

Cours programmation en matlab2 (1)
Cours programmation en matlab2 (1)Cours programmation en matlab2 (1)
Cours programmation en matlab2 (1)
Guesmi Amal

M2 An 1986 20 3 371 0
M2 An 1986  20 3 371 0M2 An 1986  20 3 371 0
M2 An 1986 20 3 371 0
guest8b8369

Inf_theory_lect4.pdf
Inf_theory_lect4.pdfInf_theory_lect4.pdf
Inf_theory_lect4.pdf
kohay75604

Performances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicalesPerformances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicales
EL-Hachemi Guerrout

1 entropie-capacite theorie de l'information
1 entropie-capacite theorie de l'information1 entropie-capacite theorie de l'information
1 entropie-capacite theorie de l'information
Abdou Obado

cryptographie.pptx
cryptographie.pptxcryptographie.pptx
cryptographie.pptx
fokam2

Chapitre 2 -Complexité des problèmes avec correction.pdf
Chapitre 2 -Complexité des problèmes avec correction.pdfChapitre 2 -Complexité des problèmes avec correction.pdf
Chapitre 2 -Complexité des problèmes avec correction.pdf
MbarkiIsraa

transparents-Algo-complexite.pdf
transparents-Algo-complexite.pdftransparents-Algo-complexite.pdf
transparents-Algo-complexite.pdf
abdallahyoubiidrissi1

Algo_avance_et_complexite.pdf
Algo_avance_et_complexite.pdfAlgo_avance_et_complexite.pdf
Algo_avance_et_complexite.pdf
cheblatouati1

Projet Méthodes Numériques
Projet  Méthodes Numériques Projet  Méthodes Numériques
Projet Méthodes Numériques
Ramin Samadi

diaporama2020_cours-etude_frequentielle.pptx
diaporama2020_cours-etude_frequentielle.pptxdiaporama2020_cours-etude_frequentielle.pptx
diaporama2020_cours-etude_frequentielle.pptx
YassineBenkraouda

cours algorithme
cours algorithmecours algorithme
cours algorithme
mohamednacim

Complexité_ENSI_2011.ppt
Complexité_ENSI_2011.pptComplexité_ENSI_2011.ppt
Complexité_ENSI_2011.ppt
MbarkiIsraa

Td logique
Td logiqueTd logique

Similaire à Chapitre 2 plus court chemin (20)

Video
VideoVideo
Video

Chapitre 3: Problèmes de cheminement dans le routage
Chapitre 3: Problèmes de cheminement dans le routageChapitre 3: Problèmes de cheminement dans le routage
Chapitre 3: Problèmes de cheminement dans le routage

Algorithmique seconde (corrigés et commentaires)
Algorithmique seconde (corrigés et commentaires)Algorithmique seconde (corrigés et commentaires)
Algorithmique seconde (corrigés et commentaires)

Analyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Analyse des chaînes ADN par l'algorithme de Cocke-Younger-KasamiAnalyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Analyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011

transparents-Algo-correction.pdf
transparents-Algo-correction.pdftransparents-Algo-correction.pdf
transparents-Algo-correction.pdf

Cours programmation en matlab2 (1)
Cours programmation en matlab2 (1)Cours programmation en matlab2 (1)
Cours programmation en matlab2 (1)

M2 An 1986 20 3 371 0
M2 An 1986  20 3 371 0M2 An 1986  20 3 371 0
M2 An 1986 20 3 371 0

Inf_theory_lect4.pdf
Inf_theory_lect4.pdfInf_theory_lect4.pdf
Inf_theory_lect4.pdf

Performances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicalesPerformances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicales

1 entropie-capacite theorie de l'information
1 entropie-capacite theorie de l'information1 entropie-capacite theorie de l'information
1 entropie-capacite theorie de l'information

cryptographie.pptx
cryptographie.pptxcryptographie.pptx
cryptographie.pptx

Chapitre 2 -Complexité des problèmes avec correction.pdf
Chapitre 2 -Complexité des problèmes avec correction.pdfChapitre 2 -Complexité des problèmes avec correction.pdf
Chapitre 2 -Complexité des problèmes avec correction.pdf

transparents-Algo-complexite.pdf
transparents-Algo-complexite.pdftransparents-Algo-complexite.pdf
transparents-Algo-complexite.pdf

Algo_avance_et_complexite.pdf
Algo_avance_et_complexite.pdfAlgo_avance_et_complexite.pdf
Algo_avance_et_complexite.pdf

Projet Méthodes Numériques
Projet  Méthodes Numériques Projet  Méthodes Numériques
Projet Méthodes Numériques

diaporama2020_cours-etude_frequentielle.pptx
diaporama2020_cours-etude_frequentielle.pptxdiaporama2020_cours-etude_frequentielle.pptx
diaporama2020_cours-etude_frequentielle.pptx

cours algorithme
cours algorithmecours algorithme
cours algorithme

Complexité_ENSI_2011.ppt
Complexité_ENSI_2011.pptComplexité_ENSI_2011.ppt
Complexité_ENSI_2011.ppt

Td logique
Td logiqueTd logique
Td logique


Plus de Sana Aroussi

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel
Sana Aroussi

Gestion des threads
Gestion des threadsGestion des threads
Gestion des threads
Sana Aroussi

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche
Sana Aroussi

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel
Sana Aroussi

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel
Sana Aroussi

Chapitre 5 arbres binaires
Chapitre 5 arbres binairesChapitre 5 arbres binaires
Chapitre 5 arbres binaires
Sana Aroussi

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche
Sana Aroussi

Chapitre 5 structures hierarchiques (arbres)
Chapitre 5 structures hierarchiques (arbres)Chapitre 5 structures hierarchiques (arbres)
Chapitre 5 structures hierarchiques (arbres)
Sana Aroussi

Chapitre 3 structures séquentielles
Chapitre 3 structures séquentiellesChapitre 3 structures séquentielles
Chapitre 3 structures séquentielles
Sana Aroussi

Chapitre 1 rappel
Chapitre 1   rappelChapitre 1   rappel
Chapitre 1 rappel
Sana Aroussi

Chapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busChapitre iv entrées sorties et bus
Chapitre iv entrées sorties et bus
Sana Aroussi

Chapitre iii interruptions
Chapitre iii interruptionsChapitre iii interruptions
Chapitre iii interruptions
Sana Aroussi

Chapitre ii mémoires
Chapitre ii mémoiresChapitre ii mémoires
Chapitre ii mémoires
Sana Aroussi

Chapitre i architectures des processeurs récents
Chapitre i architectures des processeurs récentsChapitre i architectures des processeurs récents
Chapitre i architectures des processeurs récents
Sana Aroussi

Chapitre vi np complétude
Chapitre vi np complétudeChapitre vi np complétude
Chapitre vi np complétude
Sana Aroussi

Chapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsChapitre v algorithmes gloutons
Chapitre v algorithmes gloutons
Sana Aroussi

Chapitre iv algorithmes de tri
Chapitre iv algorithmes de triChapitre iv algorithmes de tri
Chapitre iv algorithmes de tri
Sana Aroussi

Chapitre ii complexité et optimalité
Chapitre ii complexité et optimalitéChapitre ii complexité et optimalité
Chapitre ii complexité et optimalité
Sana Aroussi

Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86
Sana Aroussi

Chapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeursChapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeurs
Sana Aroussi


Plus de Sana Aroussi (20)

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel

Gestion des threads
Gestion des threadsGestion des threads
Gestion des threads

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel

Chapitre 5 arbres binaires
Chapitre 5 arbres binairesChapitre 5 arbres binaires
Chapitre 5 arbres binaires

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche

Chapitre 5 structures hierarchiques (arbres)
Chapitre 5 structures hierarchiques (arbres)Chapitre 5 structures hierarchiques (arbres)
Chapitre 5 structures hierarchiques (arbres)

Chapitre 3 structures séquentielles
Chapitre 3 structures séquentiellesChapitre 3 structures séquentielles
Chapitre 3 structures séquentielles

Chapitre 1 rappel
Chapitre 1   rappelChapitre 1   rappel
Chapitre 1 rappel

Chapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busChapitre iv entrées sorties et bus
Chapitre iv entrées sorties et bus

Chapitre iii interruptions
Chapitre iii interruptionsChapitre iii interruptions
Chapitre iii interruptions

Chapitre ii mémoires
Chapitre ii mémoiresChapitre ii mémoires
Chapitre ii mémoires

Chapitre i architectures des processeurs récents
Chapitre i architectures des processeurs récentsChapitre i architectures des processeurs récents
Chapitre i architectures des processeurs récents

Chapitre vi np complétude
Chapitre vi np complétudeChapitre vi np complétude
Chapitre vi np complétude

Chapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsChapitre v algorithmes gloutons
Chapitre v algorithmes gloutons

Chapitre iv algorithmes de tri
Chapitre iv algorithmes de triChapitre iv algorithmes de tri
Chapitre iv algorithmes de tri

Chapitre ii complexité et optimalité
Chapitre ii complexité et optimalitéChapitre ii complexité et optimalité
Chapitre ii complexité et optimalité

Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86

Chapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeursChapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeurs


Chapitre 2 plus court chemin

  • 1. CHAPITRE II: PROBLÈME DU PLUS COURT CHEMIN Université Blida 1 Faculté des Sciences Département d’Informatique Master IL (Ingénierie Logiciel) & SIR (Systèmes Informatiques et Réseaux) Semestre 1 Mme AROUSSI (s_aroussi@esi.dz) 2018-2019 Disponible sur https://sites.google.com/a/esi.dz/informatiqueblida/
  • 2. Introduction Définition Conditions (Optimalité/ Nécessaire) Algorithmes de Résolution Algorithme de DIJKSTRA Algorithme de BELLMAN Algorithme de FORD Algorithme de FLOYD 2 PLAN DU CHAPITRE II
  • 3. 3 Le problème du Plus Court Chemin (PCC) compte parmi les problèmes le plus classiques de la théorie des graphes et les plus importants dans leurs applications (les problèmes d'optimisation de réseaux routiers ou télécommunications, les problèmes de tournées, ….) INTRODUCTION
  • 4. 4 Ce problème du Plus Court Chemin (PCC) peut être posé de la façon suivante: Etant donné un graphe orienté valué G (X,U,L), on associe à chaque arc u(i,j) un nombre réel l(u) ou lij, appelé la longueur ou le poids de l’arc, le PCC entre deux sommets s (source ou origine) et d (destination) du graphe consiste à déterminer, parmi tous les chemins allant de s à d, un chemin, noté u*, dont la longueur totale l(u*) = soit minimale DÉFINITION
  • 5. 5 Condition Nécessaire: Le problème du plus court chemin a une solution si et seulement s’il n'existe pas dans le graphe de circuit de longueur strictement négative pouvant être atteint à partir de l’origine (s). Un circuit négatif est appelé circuit absorbant INTRODUCTION aaaa ffff bbbb eeee -3 -3 -1 cccc dddd 5 -510 2
  • 6. 6 Condition d’Optimalité: Les sous-chemins des plus courts chemins sont des plus courts chemins. INTRODUCTION Exemples des arborescences des plus courts chemins dont l’origine est a aaaa bbbb eeee cccc dddd 3 5 3 1 2 6 6 4 72 aaaa bbbb eeee cccc dddd 3 5 6 6 aaaa bbbb eeee cccc dddd 3 2 4 2
  • 7. 7 Selon les propriétés du graphe traité (orienté/non orienté, avec/sans circuit ou longueurs positives/quelconques) et selon le problème considéré (recherche du plus court chemin d'un sommet vers tous les autres, ou entre tous les couples de sommets), il existe de nombreux algorithmes permettant l'obtention d'une solution. ALGORITHMES DE RÉSOLUTION
  • 8. 8 ALGORITHMES DE RÉSOLUTION Algorithmes Type du PCC Propriétés du graphe Type de graphe Longueur Dijkstra D’un sommet à tous les autres sommets Graphe orienté (et non orienté) Positive Bellman Graphe orienté sans circuit (sommet d’origine doit être sans prédécesseur) Quelconque : Positive et/ou Négative Ford Graphe orienté Floyd Entre tous les couples de sommets Graphe orienté
  • 9. 9 Cet algorithme permet de calculer le PCC d’un sommet « s » à un sommet « d » ou d’un sommet « s » à tous les autres sommets dans un graphe de longueur positive. Soit π(i) la valeur de chemin du sommet « s » vers le sommet « i », ainsi, initialement : π(s) = 0 et π(x) = ∞ pour tout sommet x ≠s Soit M l’ensemble des sommets marqués, initialement il est vide (M = φ ) ALGORITHME DE DIJKSTRA
  • 10. 10 Tant qu’il existe un sommet non marqué (M≠X) ou on n’a pas arrivé au sommet destinataire (x ≠ d) faire: 1. Choisir un sommet non marqué, soit x (x∈X-M), ayant le plus petit π [π(x) = min {π(y) tq y∈X-M}] 2. Mettre à jour ses successeurs non encore marqués comme suit: π(y) = min (π(y), π(x)+lxy) tel que y∈ Γ+ (x) ∩ (X- M) 3. Marquer le sommet x [M = M ∪ {x}] ALGORITHME DE DIJKSTRA
  • 11. 11 Exemple: Trouver PCC de a vers tous les autres sommets ALGORITHME DE DIJKSTRA π(a) π(b) π(c) π(d) π(e) 0 (init) 0 ∞ ∞ ∞ ∞ 1 0 (*) 3 5 2 3(*) 9 5 3 9 11 5 (*) 4 9(*) 5 11(*) 6 (fin) 0 3 9 11 5 aaaa bbbb eeee cccc dddd 3 5 3 1 2 6 6 4 72
  • 12. 12 Exemple: Trouver PCC de a vers tous les autres sommets Comment trouver le PCC chemin de a vers (b, e, c ou d)? Pour chaque couple de sommet (i, j), on garde l’arc vérifiant la relation suivante: u(i,j) = π(j) - π (i). ALGORITHME DE DIJKSTRA aaaa bbbb eeee cccc dddd 3 5 3 1 2 6 6 4 72 9 0 5 3 11
  • 13. 13 Exemple: Trouver PCC de a vers tous les autres sommets On peut trouver plusieurs arborescences: ALGORITHME DE DIJKSTRA aaaa bbbb eeee cccc dddd 3 5 6 6 9 0 5 3 11 aaaa bbbb eeee cccc dddd 3 2 4 2 9 0 5 3 11
  • 14. 14 Cet algorithme permet de calculer le PCC d’un sommet « s » à un sommet « d » ou d’un sommet « s » à tous les autres sommets dans un graphe orienté sans circuit de longueur quelconque. Soit π(i) la valeur de chemin du sommet sans prédécesseur « s » vers le sommet « i », ainsi, initialement : π(s) = 0 et π(x) = ∞ pour tout sommet x ≠s Soit M l’ensemble des sommets marqués, initialement il contient « s » (M = {s} ) Soit Z l’ensemble des sommets ayant au moins un prédécesseur. Il contient aussi « s » Z = Z ∪ {s} ALGORITHME DE BELLMAN
  • 15. 15 Tant qu’il existe un sommet non marqué (M≠Z) ou on n’a pas arrivé au sommet destinataire (x ≠ d) faire: 1. Choisir un sommet non marqué, soit x (x∈Z-M), dont tous les prédécesseurs sont marqués [Γ-(x) ⊂ M] 2. Mettre à jour son poids π comme suit: π(x) = min (π(y)+lyx) tel que y∈ Γ-(x) 3. Marquer le sommet x [M = M ∪ {x}] ALGORITHME DE BELLMAN
  • 16. 16 Exemple: Trouver PCC de a vers tous les autres sommets ALGORITHME DE BELLMAN π(a) π(b) π(c) π(d) 0 (init) 0 (*) - - - 1 2 (*) 2 9(*) 3 3(*) fin 0 2 9 3 aaaa cccc bbbb dddd 10 2 -6 7 3 aaaa cccc bbbb dddd 2 -6 7 0 2 9 3
  • 17. 17 Cet algorithme permet de calculer le PCC d’un sommet « s » à tous les autres sommets dans un graphe orienté de longueur quelconque et aussi de détecter la présence d’un circuit absorbant. Soit λk(i) la valeur de chemin du sommet « s » vers le sommet « i » ne contenant pas plus de k arcs, ainsi, initialement : k = 0; λk (s) = 0 et λk(x) = ∞ pour x ≠s Soit M l’ensemble des sommets dont le poids λk (s) a été modifié à l’itération k, initialement il contient « s » (M = {s} ) ALGORITHME DE FORD
  • 18. 18 Tant qu’il existe un sommet marqué (M≠φ) et k est inférieur ou égale à n (n présente le nombre des sommets |X|) faire: 1. Incrémenter k 2. Initialiser l’ensemble NM à vide (NM contiendra les sommet dont la marque λk sera modifiée) ALGORITHME DE FORD
  • 19. 19 3. Pour tout sommet x de Γ+(M) (i.e les successeurs des sommets dont la marque a été modifié au cours de l’itération k-1) faire: a) Mettre à jour sa marque : λk (x) = min (λk-1 (x), λk -1(y) +lyx) tel que y∈ Γ- (x) ∩ M b) Si sa marque a été modifiée (λk (x) < λk-1 (x) ) alors ajouter x à l’ensemble NM (NM = NM ∪ {x}) 4. Remplacer M par MN ALGORITHME DE FORD
  • 20. 20 En absence de circuit absorbant dans le graphe, l’algorithme se termine nécessairement à l’issue de l’itération n (k = n) car, au pire des cas, le PCC de s vers tous les autre sommets est un chemin élémentaire possédant (n-1) arcs. Si une ou plusieurs marques sont modifiées à l’itération n (Γ+(M) ≠φ), cela signifie qu’il existe un circuit absorbant. ALGORITHME DE FORD
  • 21. 21 Exemple 1: Trouver PCC de a vers tous les autres sommets ALGORITHME DE FORD k λk (a) λk (b) λk (c) λk (d) λk (e) 0 (init) 0 (*) ∞ ∞ ∞ ∞ 1 0 3(*) 5(*) 2 9(*) 11(*) 5 3 (fin) 0 3 9 11 5 4 aaaa bbbb eeee cccc dddd 3 5 3 1 2 6 6 4 72
  • 22. 22 Exemple 2: Trouver PCC de a vers tous les autres sommets ALGORITHME DE FORD k λk (a) λk (b) λk (c) λk (d) λk (e) λk (f) 0 (init) 0 (*) ∞ ∞ ∞ ∞ ∞ 1 10(*) 2(*) 2 5(*) 7(*) -1(*) 3 -4(*) 6(*) 4 1(*) -2(*) 5 3(*) -5(*) 6 -8(*) 2(*) aaaa ffff bbbb eeee -3 -3 -1 cccc dddd 5 -510 2
  • 23. 23 Cet algorithme permet de calculer le PCC entre tous les couples de sommets dans un graphe orienté de longueur quelconque et aussi de détecter la présence d’un circuit absorbant. Numéroter les sommets de 1 à n (|X| = n) Soit la matrice A = {aij} de taille n x n définie initialement comme suit: ALGORITHME DE FLOYD
  • 24. 24 Cet algorithme permet de calculer le PCC de la façon suivante: A la première itération, on cherche le PCC entre chaque couple (i, j) passant éventuellement par le sommet 1 ; A l'itération k (avec k > 1), on cherche le PCC entre chaque couple (i, j) passant par des sommets d'indice inférieur ou égal à k. ALGORITHME DE FLOYD
  • 25. 25 Cet algorithme permet de calculer le PCC de la façon suivante: A l'itération n, la matrice An présente les valeurs du PCC entre chaque couple (i, j). S’il n’y a pas de circuit absorbant, ces valeurs sont correctes. S’il y a des circuits absorbants (de valeur négative), ils sont détectés, puisque pour chaque sommet x appartenant à un tel circuit, on aura A[x,x]<0. ALGORITHME DE FLOYD
  • 26. 26 Voici une description formelle de l'algorithme : Pour tout sommet k (k allant de 1 à n) Pour tout couple de sommet (i, j) calculer ALGORITHME DE FLOYD j i k k
  • 27. 27 Exemple: Trouver PCC entre tous les couples des sommets ALGORITHME DE FLOYD aaaa cccc bbbb dddd 6 2 5 -1 -2-4 5
  • 28. 28 Exemple: Trouver PCC entre tous les couples des sommets ALGORITHME DE FLOYD aaaa cccc bbbb dddd 6 2 5 -1 -2-4 5 aaaa cccc bbbb dddd 2 5 -2 aaaa cccc bbbb dddd 5 -2-4 aaaa cccc bbbb dddd 2 -2-4 aaaa cccc bbbb dddd 2 5 -4
  • 29. SOURCES DE CE COURS Lucas Letocart, Cours d’Algorithmique de graphes, Institut Galilée, Université Paris 13, Disponible sur www-galilee.univ- paris13.fr/fichiers/Cours_Algo_Graphes.pdf Laurent Canet, Algorithmique, graphes et programmation dynamique, Notes de Cours & Rapport de Travaux Pratiques, 2003 Sana Aroussi, Notes des Travaux Dirigés de Recherche Opérationnelle, Ecole nationale Supérieure d’Informatique (ESI), 2013. Laurent Godefroy, Cours Théorie du graphe, Chapitre 03 - Algorithmes de plus courts chemins, Université Internationale SUPINFO, disponible sur https://www.supinfo.com/cours/2GRA/chapitres/03-algorithmes-plus-courts- chemins#idm46133009494944 Jean-Michel Hélary, Le plus court chemin, 2005, Disponible sur https://interstices.info/le-plus-court-chemin/ 29
