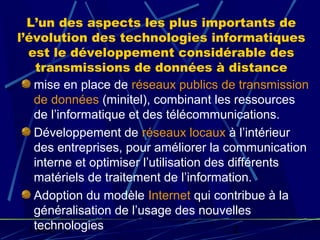

L’un des aspects les plus importants de
l’évolution des technologies informatiques
  est le développement considérable des
    transmissions de données à distance
   mise en place de réseaux publics de transmission
   de données (minitel), combinant les ressources
   de l’informatique et des télécommunications.
   Développement de réseaux locaux à l’intérieur
   des entreprises, pour améliorer la communication
   interne et optimiser l’utilisation des différents
   matériels de traitement de l’information.
   Adoption du modèle Internet qui contribue à la
   généralisation de l’usage des nouvelles
   technologies
  19/02/13                                 2

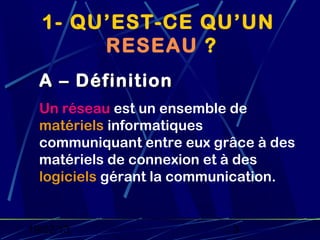

1- QU’EST-CE QU’UN
       RESEAU ?
  A – Définition
  Un réseau est un ensemble de
  matériels informatiques
  communiquant entre eux grâce à des
  matériels de connexion et à des
  logiciels gérant la communication.


19/02/13                   3

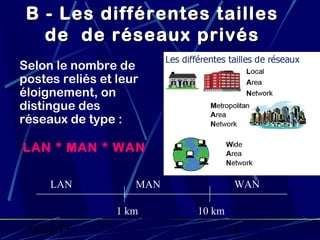

B - Les différentes tailles
   de de réseaux privés
Selon le nombre de
postes reliés et leur
éloignement, on
distingue des
réseaux de type :

LAN * MAN * WAN

     LAN            MAN           WAN

                 1 km     10 km
 19/02/13                         4

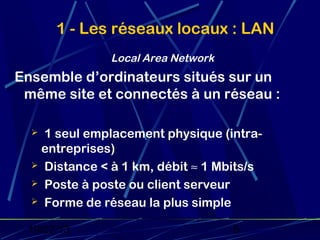

1 - Les réseaux locaux : LAN
               Local Area Network
Ensemble d’ordinateurs situés sur un
 même site et connectés à un réseau :

   1 seul emplacement physique (intra-
   entreprises)
   Distance < à 1 km, débit ≈ 1 Mbits/s

   Poste à poste ou client serveur

   Forme de réseau la plus simple


 19/02/13                           5

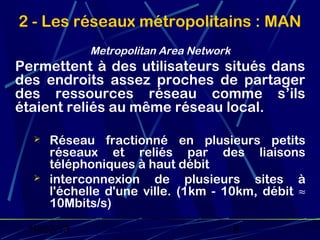

2 - Les réseaux métropolitains : MAN
            Metropolitan Area Network
Permettent à des utilisateurs situés dans
des endroits assez proches de partager
des ressources réseau comme s’ils
étaient reliés au même réseau local.

     Réseau fractionné en plusieurs petits
      réseaux et reliés par des liaisons
      téléphoniques à haut débit
     interconnexion de plusieurs sites à
      l'échelle d'une ville. (1km - 10km, débit ≈
      10Mbits/s)

 19/02/13                               6

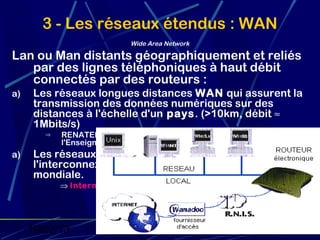

3 - Les réseaux étendus : WAN
                            Wide Area Network

Lan ou Man distants géographiquement et reliés
   par des lignes téléphoniques à haut débit
   connectés par des routeurs :
a)   Les réseaux longues distances WAN qui assurent la
     transmission des données numériques sur des
     distances à l'échelle d'un pays. (>10km, débit ≈
     1Mbits/s)
        ⇒   RENATER (REseau NAtional de la Technologie de
            l'Enseignement et de la Recherche)
a)   Les réseaux fédérateurs qui assurent
     l'interconnexion de plusieurs WAN à l'échelle
     mondiale.
            ⇒ Internet (Interconnected Networks)




     19/02/13                                       7

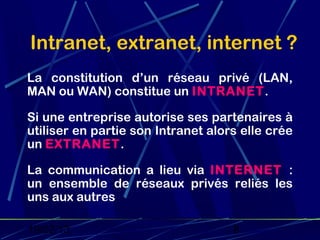

Intranet, extranet, internet ?
La constitution d’un réseau privé (LAN,
MAN ou WAN) constitue un INTRANET.

Si une entreprise autorise ses partenaires à
utiliser en partie son Intranet alors elle crée
un EXTRANET.

La communication a lieu via INTERNET :
un ensemble de réseaux privés reliés les
uns aux autres

19/02/13                            8

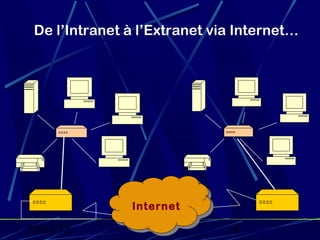

De l’Intranet à l’Extranet via Internet…




               Internet
                Internet
                 Internet
19/02/13                       9
C – Quels sont les avantages
       d’un réseau ?

   PARTAGER    COMMUNIQUER




                  FACILITER
 PROTEGER       LA MAINTENANCE



19/02/13             10
1. partager des ressources :
    a) Les matériels : taux d’utilisation plus élevé et pannes
       moins nombreuses
    b) Les logiciels : une version réseau est installée sur le
       serveur et distribuée sur chaque poste de travail.
       Donc coût moins élevé.
    c) Les données des utilisateurs : partages des fichiers,
       des bases de données
1. protéger les données :
    a) Accès par mot de passe : chaque utilisateur
       sauvegarde ses données sur un compte personnel
       dont lui seul connaît le mot de passe. Ainsi ses
       fichiers sont protégés contre le vol ou la destruction.
       (accès
    b) Accès en lecture / écriture : chaque catégorie
       d’utilisateurs a des droits d’accès différents.
       L’utilisation de certains matériels ou la consultation
       de certaines données peuvent être interdites.
   19/02/13sauvegardes régulières de données contenues
    c) des                                      11
3.   faciliter la maintenance informatique :
      a)   les mises à jour de version des logiciels sont
           facilitées : elles ne sont installées qu’une seule fois
      b)   Les réparations sont plus faciles car tous les postes de
           travail ont les mêmes paramétrages et les accès aux
           menus sensibles des logiciels peuvent être verrouillés.
      c)   Centralisation des sauvegardes
3.   Favoriser la communication dans l’entreprise
      a)   L’information circule mieux et plus vite :
      b)   Le travail de groupe et la coopération sont facilités
      c)   Utilisation de la messagerie interne et internet




     19/02/13                                     12
2 – COMMENT LES
        RESEAUX SONT-ILS
       INTERCONNECTES ?
A - le matériel nécessaire :
  ( voir livre p 46 à 50)
      Postes informatiques
      Serveur (cas des réseaux administrés)
      Cartes réseaux
      Câblages
      Concentrateurs / commutateurs
      Routeurs (avec ou sans fils)
      Modem (avec ou sans fils)

B – Exemple d’architecture d’un
 réseau local : ( voir livre 50 et présentation PPT d’un lycée)

  19/02/13                                      13
3 – LES PRINCIPAUX
   TYPES DE RESEAUX

On rencontre 2 types de réseau :

  le réseau poste à poste
  Le réseau avec serveur dédié



19/02/13                     14

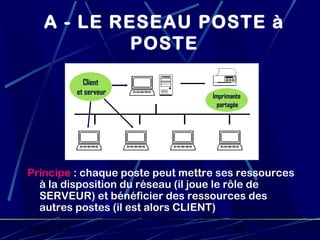

A - LE RESEAU POSTE à
            POSTE

             Client
           et serveur             Imprimante
                                    partagée




Principe : chaque poste peut mettre ses ressources
  à la disposition du réseau (il joue le rôle de
  SERVEUR) et bénéficier des ressources des
  autres postes (il est alors CLIENT)

19/02/13                                 15

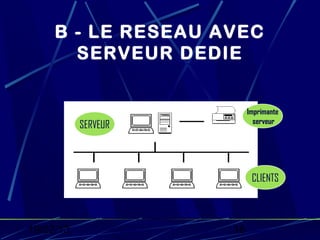

B - LE RESEAU AVEC
       SERVEUR DEDIE


                          Imprimante
                            serveur
           SERVEUR




                           CLIENTS



19/02/13             16

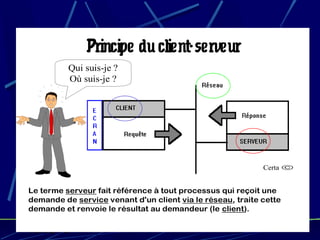

Principe du client-serveur
          Qui suis-je ?
          Où suis-je ?




                                                            Certa ©


Le terme serveur fait référence à tout processus qui reçoit une
demande de service venant d'un client via le réseau, traite cette
demande et renvoie le résultat au demandeur (le client).

19/02/13                                            17

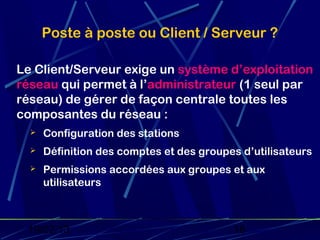

Poste à poste ou Client / Serveur ?

Le Client/Serveur exige un système d’exploitation
réseau qui permet à l’administrateur (1 seul par
réseau) de gérer de façon centrale toutes les
composantes du réseau :
     Configuration des stations
     Définition des comptes et des groupes d’utilisateurs
     Permissions accordées aux groupes et aux
      utilisateurs



 19/02/13                                 18

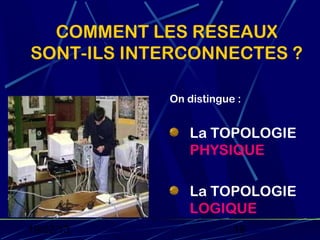

COMMENT LES RESEAUX
SONT-ILS INTERCONNECTES ?

            On distingue :


               La TOPOLOGIE
               PHYSIQUE

               La TOPOLOGIE
               LOGIQUE
19/02/13                19

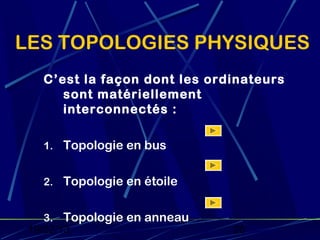

LES TOPOLOGIES PHYSIQUES
   C’est la façon dont les ordinateurs
      sont matériellement
      interconnectés :

   1. Topologie en bus


   2. Topologie en étoile


    3. Topologie en anneau
 19/02/13                     20
1 - LA TOPOLOGIE EN BUS
                            solution peu onéreuse qui peut
                            fournir de très bons débits si peu
                            d'ordinateurs sont connectés.
                            Les stations ne captent que les
                            informations qui leur sont destinées
                            mais leur accès est aléatoire.
                            Si un ordinateur tombe en panne, la
                            communication est coupée et le
                            réseau ne fonctionne plus.
Très simple, les stations   Si plusieurs ordinateurs transmettent
sont directement reliées    une information en même temps,
                            risques de "collisions" dans les
à un câble (média) dont     communications et les ordinateurs
chaque extrémité est        sont donc obligés de réemettre les
                            informations. La vitesse de
terminée par un bouchon     transmission des informations peut
    19/02/13
ou terminateur.                               21
                            donc chuter.

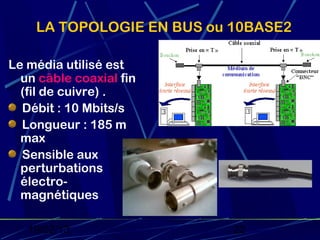

LA TOPOLOGIE EN BUS ou 10BASE2

Le média utilisé est
  un câble coaxial fin
  (fil de cuivre) .
  Débit : 10 Mbits/s
  Longueur : 185 m
  max
  Sensible aux
  perturbations
  électro-
  magnétiques

   19/02/13                22
2 - LA TOPOLOGIE EN ETOILE
                                 L'absence ou le non
                                 fonctionnement d'un ordinateur
                                 périphérique du réseau, n'influe
                                 pas sur le bon fonctionnement du
                                 réseau.
                                 L'élément central étant "intelligent"
                                 et ne répétant l'information qu'au
                                 bon destinataire d'un message,
                                 l'encombrement du réseau par
                                 des "réemissions" devient très
Les stations sont reliées à un   faible, et les performances du
concentrateur ou hub,            réseau sont préservées quel que
élément passif,                  soit le nombre d'ordinateurs
                                 connectés.
situé au centre du réseau qui
                                 Si l'ordinateur ou l'élément central
se charge de répéter à           tombe en panne, le réseau ne
tous les ordinateurs les         fonctionne plus.
    19/02/13                                   23
LA TOPOLOGIE EN ETOILE 10BaseT
Le média utilisé est un fil
de cuivre à paires
torsadées (cat3).

                       Prise RJ 45
Débit : 10 Mbits/s
Longueur : 100 m max
Sensible aux
perturbations électro-
magnétiques

19/02/13                             24

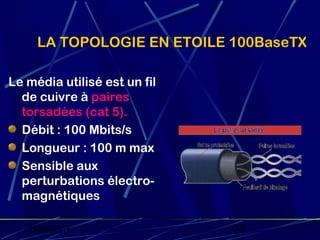

LA TOPOLOGIE EN ETOILE 100BaseTX

Le média utilisé est un fil
  de cuivre à paires
  torsadées (cat 5).
  Débit : 100 Mbits/s
  Longueur : 100 m max
  Sensible aux
  perturbations électro-
  magnétiques

   19/02/13                   25

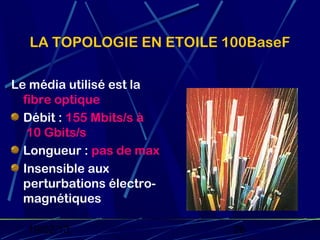

LA TOPOLOGIE EN ETOILE 100BaseF

Le média utilisé est la
  fibre optique
  Débit : 155 Mbits/s à
   10 Gbits/s
  Longueur : pas de max
  Insensible aux
  perturbations électro-
  magnétiques

  19/02/13                 26

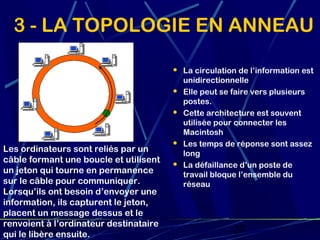

3 - LA TOPOLOGIE EN ANNEAU

                                           La circulation de l’information est
                                            unidirectionnelle
                                           Elle peut se faire vers plusieurs
                                            postes.
                                           Cette architecture est souvent
                                            utilisée pour connecter les
                                            Macintosh
                                           Les temps de réponse sont assez
Les ordinateurs sont reliés par un          long
câble formant une boucle et utilisent      La défaillance d’un poste de
un jeton qui tourne en permanence           travail bloque l’ensemble du
sur le câble pour communiquer.              réseau
Lorsqu’ils ont besoin d’envoyer une
information, ils capturent le jeton,
placent un message dessus et le
renvoient à l’ordinateur destinataire
qui le 19/02/13
       libère ensuite.                                   27

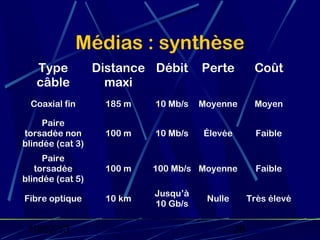

Médias : synthèse
   Type           Distance Débit     Perte          Coût
   câble            maxi
  Coaxial fin      185 m   10 Mb/s   Moyenne        Moyen

     Paire
torsadée non       100 m   10 Mb/s   Élevée          Faible
blindée (cat 3)
     Paire
   torsadée        100 m   100 Mb/s Moyenne          Faible
blindée (cat 5)
                           Jusqu’à
Fibre optique      10 km              Nulle        Très élevé
                           10 Gb/s

 19/02/13                                     28
Quelle topologie physique choisir ?


2 critères à retenir :

 Les besoins actuels


 Les perspectives d’évolution



19/02/13                    29

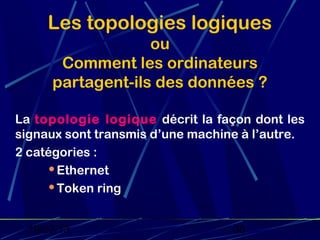

Les topologies logiques
                   ou
       Comment les ordinateurs
      partagent-ils des données ?

La topologie logique décrit la façon dont les
signaux sont transmis d’une machine à l’autre.
2 catégories :
      Ethernet

      Token ring




  19/02/13                        30

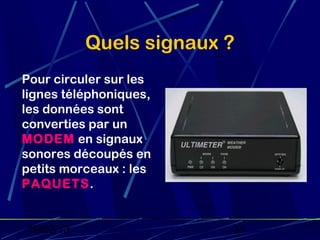

Quels signaux ?
Pour circuler sur les
lignes téléphoniques,
les données sont
converties par un
MODEM en signaux
sonores découpés en
petits morceaux : les
PAQUETS.


 19/02/13                 31

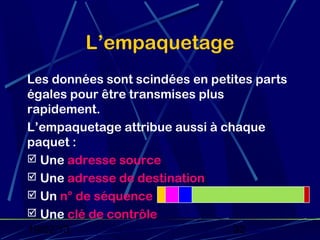

L’empaquetage
Les données sont scindées en petites parts
égales pour être transmises plus
rapidement.
L’empaquetage attribue aussi à chaque
paquet :
 Une adresse source
 Une adresse de destination
 Un n° de séquence
 Une clé de contrôle
19/02/13                         32
La topologie Ethernet
            (norme IEEE 802.3, 1973)


   Tous les ordinateurs dialoguent sur un
   même segment de réseau appelé :
   le domaine de collision.

   Un poste qui veut émettre écoute le
   segment avant d’envoyer ses paquets
   sur tout le réseau.
19/02/13                               33
Les collisions
Et si 2 postes émettent en même temps ?

      Plus le nombre de collisions est élevé,
       plus le débit des communications ralentit.


  La topologie Ethernet s’applique aux
     réseaux en BUS ou en ETOILE.

19/02/13                             34

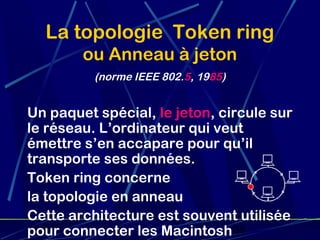

La topologie Token ring
        ou Anneau à jeton
          (norme IEEE 802.5, 1985)


Un paquet spécial, le jeton, circule sur
le réseau. L’ordinateur qui veut
émettre s’en accapare pour qu’il
transporte ses données.
Token ring concerne
la topologie en anneau
Cette architecture est souvent utilisée
pour connecter les Macintosh 35
19/02/13
Les deux notions de base

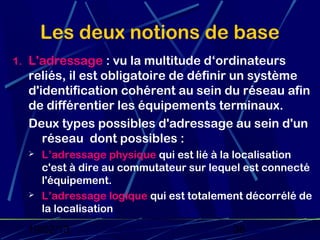

1. L'adressage : vu la multitude d‘ordinateurs
  reliés, il est obligatoire de définir un système
  d'identification cohérent au sein du réseau afin
  de différentier les équipements terminaux.
  Deux types possibles d'adressage au sein d'un
     réseau dont possibles :
     L’adressage physique qui est lié à la localisation
      c'est à dire au commutateur sur lequel est connecté
      l'équipement.
     L’adressage logique qui est totalement décorrélé de
      la localisation
  19/02/13                                36
Les deux notions de base

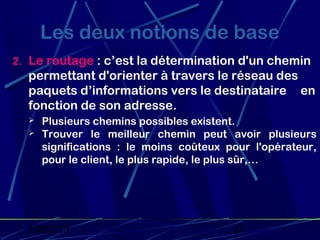

2. Le routage : c’est la détermination d'un chemin
  permettant d'orienter à travers le réseau des
  paquets d’informations vers le destinataire en
  fonction de son adresse.
     Plusieurs chemins possibles existent.
     Trouver le meilleur chemin peut avoir plusieurs
      significations : le moins coûteux pour l'opérateur,
      pour le client, le plus rapide, le plus sûr,…




  19/02/13                               37

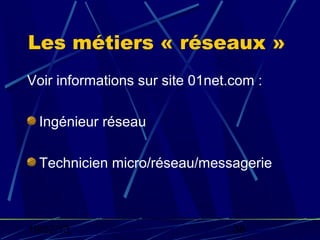

Les métiers « réseaux »
Voir informations sur site 01net.com :

  Ingénieur réseau

  Technicien micro/réseau/messagerie



19/02/13                         38
FIN




19/02/13         39

Contenu connexe

Tendances

Travaux Dirigée: Equipements d'interconnexion
Travaux Dirigée: Equipements d'interconnexionTravaux Dirigée: Equipements d'interconnexion
Travaux Dirigée: Equipements d'interconnexion
Ines Kechiche

Administration réseaux sous linux cours 1
Administration réseaux sous linux   cours 1Administration réseaux sous linux   cours 1
Administration réseaux sous linux cours 1
Stephen Salama

Réseaux informatiques: Reseau Local LAN
Réseaux informatiques: Reseau Local  LANRéseaux informatiques: Reseau Local  LAN
Réseaux informatiques: Reseau Local LAN
Tunisie collège

Equipements d'interconnexion
Equipements d'interconnexionEquipements d'interconnexion
Equipements d'interconnexion
Ines Kechiche

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux
Ines Kechiche

Ch_1 - Généralités sur la sécurité informatique.pdf
Ch_1 - Généralités sur la sécurité informatique.pdfCh_1 - Généralités sur la sécurité informatique.pdf
Ch_1 - Généralités sur la sécurité informatique.pdf
Nafissa11

Diaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdfDiaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdf
EST-UMI de Meknès

réseaux informatique
réseaux informatique réseaux informatique
réseaux informatique
Yacine Abess

Routage
RoutageRoutage
Routage
Stany Mwamba

Typologie des réseaux informatiques
Typologie des réseaux informatiquesTypologie des réseaux informatiques
Typologie des réseaux informatiques
ATPENSC-Group

Le model OSI.pptx
Le model OSI.pptxLe model OSI.pptx
Le model OSI.pptx
xxBMAxx1

Cours r _seaux_chap1et2
Cours r _seaux_chap1et2Cours r _seaux_chap1et2
Cours r _seaux_chap1et2Amel Morchdi

Les typologies des Réseaux informatiques
Les  typologies des Réseaux informatiquesLes  typologies des Réseaux informatiques
Les typologies des Réseaux informatiquesFatima Zohra BENHACINE

Le modèle OSI
Le modèle OSILe modèle OSI
Le modèle OSI
Elyes Mejri

cours ospf
cours ospf cours ospf
cours ospf
EL AMRI El Hassan

1 - Généralités - Réseaux Informatiques.pdf
1 - Généralités - Réseaux Informatiques.pdf1 - Généralités - Réseaux Informatiques.pdf
1 - Généralités - Réseaux Informatiques.pdf
KanySidibe

Cours routage dynamique (ri pv1,ripv2,ripng)
Cours routage dynamique (ri pv1,ripv2,ripng) Cours routage dynamique (ri pv1,ripv2,ripng)
Cours routage dynamique (ri pv1,ripv2,ripng)
EL AMRI El Hassan

Fiche TD sur les systèmes informatiques
Fiche TD sur les systèmes informatiquesFiche TD sur les systèmes informatiques
Fiche TD sur les systèmes informatiques
ATPENSC-Group


Tendances (20)

Travaux Dirigée: Equipements d'interconnexion
Travaux Dirigée: Equipements d'interconnexionTravaux Dirigée: Equipements d'interconnexion
Travaux Dirigée: Equipements d'interconnexion

Administration réseaux sous linux cours 1
Administration réseaux sous linux   cours 1Administration réseaux sous linux   cours 1
Administration réseaux sous linux cours 1

Réseaux informatiques: Reseau Local LAN
Réseaux informatiques: Reseau Local  LANRéseaux informatiques: Reseau Local  LAN
Réseaux informatiques: Reseau Local LAN

Equipements d'interconnexion
Equipements d'interconnexionEquipements d'interconnexion
Equipements d'interconnexion

Introduction aux réseaux locaux
 Introduction aux réseaux locaux Introduction aux réseaux locaux
Introduction aux réseaux locaux

Ch_1 - Généralités sur la sécurité informatique.pdf
Ch_1 - Généralités sur la sécurité informatique.pdfCh_1 - Généralités sur la sécurité informatique.pdf
Ch_1 - Généralités sur la sécurité informatique.pdf

Cours s5 réseau FSO
Cours s5 réseau FSOCours s5 réseau FSO
Cours s5 réseau FSO

Diaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdfDiaporamas-Réseaux Informatiques.pdf
Diaporamas-Réseaux Informatiques.pdf

réseaux informatique
réseaux informatique réseaux informatique
réseaux informatique

Routage
RoutageRoutage
Routage

Typologie des réseaux informatiques
Typologie des réseaux informatiquesTypologie des réseaux informatiques
Typologie des réseaux informatiques

Le model OSI.pptx
Le model OSI.pptxLe model OSI.pptx
Le model OSI.pptx

Cours r _seaux_chap1et2
Cours r _seaux_chap1et2Cours r _seaux_chap1et2
Cours r _seaux_chap1et2

Les typologies des Réseaux informatiques
Les  typologies des Réseaux informatiquesLes  typologies des Réseaux informatiques
Les typologies des Réseaux informatiques

Le modèle OSI
Le modèle OSILe modèle OSI
Le modèle OSI

cours ospf
cours ospf cours ospf
cours ospf

1 - Généralités - Réseaux Informatiques.pdf
1 - Généralités - Réseaux Informatiques.pdf1 - Généralités - Réseaux Informatiques.pdf
1 - Généralités - Réseaux Informatiques.pdf

Ethernet
EthernetEthernet
Ethernet

Cours routage dynamique (ri pv1,ripv2,ripng)
Cours routage dynamique (ri pv1,ripv2,ripng) Cours routage dynamique (ri pv1,ripv2,ripng)
Cours routage dynamique (ri pv1,ripv2,ripng)

Fiche TD sur les systèmes informatiques
Fiche TD sur les systèmes informatiquesFiche TD sur les systèmes informatiques
Fiche TD sur les systèmes informatiques


En vedette

Introduction aux réseaux informatiques
Introduction aux réseaux informatiquesIntroduction aux réseaux informatiques
Introduction aux réseaux informatiques
lmodadam

Introduction au reseau informatique
 Introduction au reseau informatique Introduction au reseau informatique
Introduction au reseau informatique
Lycée Technique de BIKOK

Atelier Reseaux informatiques
Atelier Reseaux informatiquesAtelier Reseaux informatiques
Atelier Reseaux informatiquesfulgence

Le réseau informatique
Le réseau informatiqueLe réseau informatique
Le réseau informatiquezagoratiznit

Les infrastructures de réseaux au service de la croissance
Les infrastructures de réseaux au service de la croissanceLes infrastructures de réseaux au service de la croissance
Les infrastructures de réseaux au service de la croissance
MEDEF - Mouvement des Entreprises de France

Memoire de fin d'études pour le diplome de Chef de Projet Informatique et Rés...
Memoire de fin d'études pour le diplome de Chef de Projet Informatique et Rés...Memoire de fin d'études pour le diplome de Chef de Projet Informatique et Rés...
Memoire de fin d'études pour le diplome de Chef de Projet Informatique et Rés...
Arnold Stellio

Cours2 structure
Cours2 structureCours2 structure
Cours2 structuredutruch

Atelier 1 Introduction aux Réseaux Informatiques
Atelier 1   Introduction aux Réseaux InformatiquesAtelier 1   Introduction aux Réseaux Informatiques
Atelier 1 Introduction aux Réseaux Informatiques
Ashraf Kacimi

S4 réseaux et internet
S4 réseaux et internet S4 réseaux et internet
S4 réseaux et internet mostafakhali

Reseau
ReseauReseau
Reseau
Ahmed raqi

Compta23 no restriction
Compta23 no restrictionCompta23 no restriction
Compta23 no restrictionhassan1488

Compta18 no restriction
Compta18 no restrictionCompta18 no restriction
Compta18 no restrictionhassan1488

Compta19 no restriction
Compta19 no restrictionCompta19 no restriction
Compta19 no restrictionhassan1488

La sécurité des réseaux sans fil
La sécurité des réseaux sans filLa sécurité des réseaux sans fil
La sécurité des réseaux sans fil
smiste

S4 réseaux et internet _
S4 réseaux et internet _S4 réseaux et internet _
S4 réseaux et internet _mostafakhali

SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13
Mohsen Sadok

Complément réseaux informatiques
Complément réseaux informatiquesComplément réseaux informatiques
Complément réseaux informatiques
TECOS


En vedette (20)

Introduction aux réseaux informatiques
Introduction aux réseaux informatiquesIntroduction aux réseaux informatiques
Introduction aux réseaux informatiques

Introduction au reseau informatique
 Introduction au reseau informatique Introduction au reseau informatique
Introduction au reseau informatique

Atelier Reseaux informatiques
Atelier Reseaux informatiquesAtelier Reseaux informatiques
Atelier Reseaux informatiques

Le réseau informatique
Le réseau informatiqueLe réseau informatique
Le réseau informatique

Les infrastructures de réseaux au service de la croissance
Les infrastructures de réseaux au service de la croissanceLes infrastructures de réseaux au service de la croissance
Les infrastructures de réseaux au service de la croissance

Memoire de fin d'études pour le diplome de Chef de Projet Informatique et Rés...
Memoire de fin d'études pour le diplome de Chef de Projet Informatique et Rés...Memoire de fin d'études pour le diplome de Chef de Projet Informatique et Rés...
Memoire de fin d'études pour le diplome de Chef de Projet Informatique et Rés...

Supports de stockage
Supports de stockageSupports de stockage
Supports de stockage

Cours2 structure
Cours2 structureCours2 structure
Cours2 structure

Atelier 1 Introduction aux Réseaux Informatiques
Atelier 1   Introduction aux Réseaux InformatiquesAtelier 1   Introduction aux Réseaux Informatiques
Atelier 1 Introduction aux Réseaux Informatiques

S4 réseaux et internet
S4 réseaux et internet S4 réseaux et internet
S4 réseaux et internet

Reseau
ReseauReseau
Reseau

Compta23 no restriction
Compta23 no restrictionCompta23 no restriction
Compta23 no restriction

Compta18 no restriction
Compta18 no restrictionCompta18 no restriction
Compta18 no restriction

Compta19 no restriction
Compta19 no restrictionCompta19 no restriction
Compta19 no restriction

La sécurité des réseaux sans fil
La sécurité des réseaux sans filLa sécurité des réseaux sans fil
La sécurité des réseaux sans fil

S4 réseaux et internet _
S4 réseaux et internet _S4 réseaux et internet _
S4 réseaux et internet _

SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13

Tp4 excel
Tp4 excelTp4 excel
Tp4 excel

Complément réseaux informatiques
Complément réseaux informatiquesComplément réseaux informatiques
Complément réseaux informatiques

Info reseaux
Info reseaux Info reseaux
Info reseaux


Similaire à Réseaux

assiter AR.pdf
assiter AR.pdfassiter AR.pdf
assiter AR.pdf
harizi riadh

administration réseaux.pdf
administration réseaux.pdfadministration réseaux.pdf
administration réseaux.pdf
harizi riadh

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf
MohamedElbrak2

Support De Cours - Reseaux avec et sans fil
Support De Cours - Reseaux avec et sans filSupport De Cours - Reseaux avec et sans fil
Support De Cours - Reseaux avec et sans fil
Tunisie collège

resume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
resume-theorique-m103-v2-1201-620cd6559047b_(1).pptxresume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
resume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
FootballLovers9

LES RESEAUX INFORMATIQUES.pdf
LES RESEAUX INFORMATIQUES.pdfLES RESEAUX INFORMATIQUES.pdf
LES RESEAUX INFORMATIQUES.pdf
ssuser18776b

ADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUXADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUX
Monica Waters

chapitre1.ppt
chapitre1.pptchapitre1.ppt
chapitre1.ppt
bochramiinfo

administration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptxadministration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptx
EyaSarhani

Réseaux 2016.pptx
Réseaux 2016.pptxRéseaux 2016.pptx
Réseaux 2016.pptx
rdsngqbjgdhf

CouRS1.pdf
CouRS1.pdfCouRS1.pdf
CouRS1.pdf
AlassaneBA14

Chapitre I. introduction au reseau informatique
Chapitre I. introduction au reseau informatiqueChapitre I. introduction au reseau informatique
Chapitre I. introduction au reseau informatique
Lycée Technique de BIKOK

Mini guide technique du réseau pour animateurs epn
Mini guide technique du réseau pour animateurs epnMini guide technique du réseau pour animateurs epn
Mini guide technique du réseau pour animateurs epn
epndelamanche

Correction TD Réseau informatiques .pdf
Correction  TD Réseau informatiques .pdfCorrection  TD Réseau informatiques .pdf
Correction TD Réseau informatiques .pdf
OmarFersi2

Réseaux Mobiles
Réseaux MobilesRéseaux Mobiles
Réseaux Mobiles
Hadjer BENHADJ DJILALI

Coursrseaux 111019081618-phpapp01
Coursrseaux 111019081618-phpapp01Coursrseaux 111019081618-phpapp01
Coursrseaux 111019081618-phpapp01Fabrice Enock

La technologie des systemes distribués 2 ppt2222.pptx
La technologie des systemes distribués 2 ppt2222.pptxLa technologie des systemes distribués 2 ppt2222.pptx
La technologie des systemes distribués 2 ppt2222.pptx
kaoutarghaffour

Ch1_Introduction aus réseaux informatiques.pptx
Ch1_Introduction aus réseaux informatiques.pptxCh1_Introduction aus réseaux informatiques.pptx
Ch1_Introduction aus réseaux informatiques.pptx
saraayoub440


Similaire à Réseaux (20)

assiter AR.pdf
assiter AR.pdfassiter AR.pdf
assiter AR.pdf

administration réseaux.pdf
administration réseaux.pdfadministration réseaux.pdf
administration réseaux.pdf

Introduction_Reseau.pdf
Introduction_Reseau.pdfIntroduction_Reseau.pdf
Introduction_Reseau.pdf

Support De Cours - Reseaux avec et sans fil
Support De Cours - Reseaux avec et sans filSupport De Cours - Reseaux avec et sans fil
Support De Cours - Reseaux avec et sans fil

resume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
resume-theorique-m103-v2-1201-620cd6559047b_(1).pptxresume-theorique-m103-v2-1201-620cd6559047b_(1).pptx
resume-theorique-m103-v2-1201-620cd6559047b_(1).pptx

LES RESEAUX INFORMATIQUES.pdf
LES RESEAUX INFORMATIQUES.pdfLES RESEAUX INFORMATIQUES.pdf
LES RESEAUX INFORMATIQUES.pdf

ADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUXADMINISTRATION SYST ME ET R SEAUX
ADMINISTRATION SYST ME ET R SEAUX

chapitre1.ppt
chapitre1.pptchapitre1.ppt
chapitre1.ppt

administration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptxadministration des systemes et des reseaux.pptx
administration des systemes et des reseaux.pptx

Réseaux 2016.pptx
Réseaux 2016.pptxRéseaux 2016.pptx
Réseaux 2016.pptx

Formationreg3
Formationreg3Formationreg3
Formationreg3

CouRS1.pdf
CouRS1.pdfCouRS1.pdf
CouRS1.pdf

Chapitre I. introduction au reseau informatique
Chapitre I. introduction au reseau informatiqueChapitre I. introduction au reseau informatique
Chapitre I. introduction au reseau informatique

Mini guide technique du réseau pour animateurs epn
Mini guide technique du réseau pour animateurs epnMini guide technique du réseau pour animateurs epn
Mini guide technique du réseau pour animateurs epn

Correction TD Réseau informatiques .pdf
Correction  TD Réseau informatiques .pdfCorrection  TD Réseau informatiques .pdf
Correction TD Réseau informatiques .pdf

Réseaux Mobiles
Réseaux MobilesRéseaux Mobiles
Réseaux Mobiles

Coursrseaux 111019081618-phpapp01
Coursrseaux 111019081618-phpapp01Coursrseaux 111019081618-phpapp01
Coursrseaux 111019081618-phpapp01

Cours réseaux
Cours réseauxCours réseaux
Cours réseaux

La technologie des systemes distribués 2 ppt2222.pptx
La technologie des systemes distribués 2 ppt2222.pptxLa technologie des systemes distribués 2 ppt2222.pptx
La technologie des systemes distribués 2 ppt2222.pptx

Ch1_Introduction aus réseaux informatiques.pptx
Ch1_Introduction aus réseaux informatiques.pptxCh1_Introduction aus réseaux informatiques.pptx
Ch1_Introduction aus réseaux informatiques.pptx


Plus de zan

Gnu linux advanced administration arabic
Gnu linux advanced administration arabicGnu linux advanced administration arabic
Gnu linux advanced administration arabic
zan

Apprendre python3 arab
Apprendre python3 arabApprendre python3 arab
Apprendre python3 arab
zan

Scilabisnotnaive
ScilabisnotnaiveScilabisnotnaive
Scilabisnotnaive
zan

Guide scilab
Guide scilabGuide scilab
Guide scilab
zan

Mémento caml
Mémento camlMémento caml
Mémento caml
zan

Aide mémoire de caml
Aide mémoire de camlAide mémoire de caml
Aide mémoire de caml
zan

Caml intro
Caml introCaml intro
Caml intro
zan

Blue j
Blue jBlue j
Blue j
zan

Cours c#
Cours c#Cours c#
Cours c#
zan

Fonctionnement d'un reseau
Fonctionnement d'un reseauFonctionnement d'un reseau
Fonctionnement d'un reseau
zan

Audit
AuditAudit
Audit
zan

Php mysql cours
Php mysql coursPhp mysql cours
Php mysql cours
zan

Architecture
ArchitectureArchitecture
Architecturezan

77232345 cours-ip-mobile
77232345 cours-ip-mobile77232345 cours-ip-mobile
77232345 cours-ip-mobile
zan


Plus de zan (14)

Gnu linux advanced administration arabic
Gnu linux advanced administration arabicGnu linux advanced administration arabic
Gnu linux advanced administration arabic

Apprendre python3 arab
Apprendre python3 arabApprendre python3 arab
Apprendre python3 arab

Scilabisnotnaive
ScilabisnotnaiveScilabisnotnaive
Scilabisnotnaive

Guide scilab
Guide scilabGuide scilab
Guide scilab

Mémento caml
Mémento camlMémento caml
Mémento caml

Aide mémoire de caml
Aide mémoire de camlAide mémoire de caml
Aide mémoire de caml

Caml intro
Caml introCaml intro
Caml intro

Blue j
Blue jBlue j
Blue j

Cours c#
Cours c#Cours c#
Cours c#

Fonctionnement d'un reseau
Fonctionnement d'un reseauFonctionnement d'un reseau
Fonctionnement d'un reseau

Audit
AuditAudit
Audit

Php mysql cours
Php mysql coursPhp mysql cours
Php mysql cours

Architecture
ArchitectureArchitecture
Architecture

77232345 cours-ip-mobile
77232345 cours-ip-mobile77232345 cours-ip-mobile
77232345 cours-ip-mobile


Réseaux

  • 1. LES RESEAUX INFORMATIQUES Cours V. RUELLE 19/02/13 1
  • 2. L’un des aspects les plus importants de l’évolution des technologies informatiques est le développement considérable des transmissions de données à distance mise en place de réseaux publics de transmission de données (minitel), combinant les ressources de l’informatique et des télécommunications. Développement de réseaux locaux à l’intérieur des entreprises, pour améliorer la communication interne et optimiser l’utilisation des différents matériels de traitement de l’information. Adoption du modèle Internet qui contribue à la généralisation de l’usage des nouvelles technologies 19/02/13 2
  • 3. 1- QU’EST-CE QU’UN RESEAU ? A – Définition Un réseau est un ensemble de matériels informatiques communiquant entre eux grâce à des matériels de connexion et à des logiciels gérant la communication. 19/02/13 3
  • 4. B - Les différentes tailles de de réseaux privés Selon le nombre de postes reliés et leur éloignement, on distingue des réseaux de type : LAN * MAN * WAN LAN MAN WAN 1 km 10 km 19/02/13 4
  • 5. 1 - Les réseaux locaux : LAN Local Area Network Ensemble d’ordinateurs situés sur un même site et connectés à un réseau :  1 seul emplacement physique (intra- entreprises)  Distance < à 1 km, débit ≈ 1 Mbits/s  Poste à poste ou client serveur  Forme de réseau la plus simple 19/02/13 5
  • 6. 2 - Les réseaux métropolitains : MAN Metropolitan Area Network Permettent à des utilisateurs situés dans des endroits assez proches de partager des ressources réseau comme s’ils étaient reliés au même réseau local.  Réseau fractionné en plusieurs petits réseaux et reliés par des liaisons téléphoniques à haut débit  interconnexion de plusieurs sites à l'échelle d'une ville. (1km - 10km, débit ≈ 10Mbits/s) 19/02/13 6
  • 7. 3 - Les réseaux étendus : WAN Wide Area Network Lan ou Man distants géographiquement et reliés par des lignes téléphoniques à haut débit connectés par des routeurs : a) Les réseaux longues distances WAN qui assurent la transmission des données numériques sur des distances à l'échelle d'un pays. (>10km, débit ≈ 1Mbits/s) ⇒ RENATER (REseau NAtional de la Technologie de l'Enseignement et de la Recherche) a) Les réseaux fédérateurs qui assurent l'interconnexion de plusieurs WAN à l'échelle mondiale. ⇒ Internet (Interconnected Networks) 19/02/13 7
  • 8. Intranet, extranet, internet ? La constitution d’un réseau privé (LAN, MAN ou WAN) constitue un INTRANET. Si une entreprise autorise ses partenaires à utiliser en partie son Intranet alors elle crée un EXTRANET. La communication a lieu via INTERNET : un ensemble de réseaux privés reliés les uns aux autres 19/02/13 8
  • 9. De l’Intranet à l’Extranet via Internet… Internet Internet Internet 19/02/13 9
  • 10. C – Quels sont les avantages d’un réseau ? PARTAGER COMMUNIQUER FACILITER PROTEGER LA MAINTENANCE 19/02/13 10
  • 11. 1. partager des ressources : a) Les matériels : taux d’utilisation plus élevé et pannes moins nombreuses b) Les logiciels : une version réseau est installée sur le serveur et distribuée sur chaque poste de travail. Donc coût moins élevé. c) Les données des utilisateurs : partages des fichiers, des bases de données 1. protéger les données : a) Accès par mot de passe : chaque utilisateur sauvegarde ses données sur un compte personnel dont lui seul connaît le mot de passe. Ainsi ses fichiers sont protégés contre le vol ou la destruction. (accès b) Accès en lecture / écriture : chaque catégorie d’utilisateurs a des droits d’accès différents. L’utilisation de certains matériels ou la consultation de certaines données peuvent être interdites. 19/02/13sauvegardes régulières de données contenues c) des 11
  • 12. 3. faciliter la maintenance informatique : a) les mises à jour de version des logiciels sont facilitées : elles ne sont installées qu’une seule fois b) Les réparations sont plus faciles car tous les postes de travail ont les mêmes paramétrages et les accès aux menus sensibles des logiciels peuvent être verrouillés. c) Centralisation des sauvegardes 3. Favoriser la communication dans l’entreprise a) L’information circule mieux et plus vite : b) Le travail de groupe et la coopération sont facilités c) Utilisation de la messagerie interne et internet 19/02/13 12
  • 13. 2 – COMMENT LES RESEAUX SONT-ILS INTERCONNECTES ? A - le matériel nécessaire : ( voir livre p 46 à 50)  Postes informatiques  Serveur (cas des réseaux administrés)  Cartes réseaux  Câblages  Concentrateurs / commutateurs  Routeurs (avec ou sans fils)  Modem (avec ou sans fils) B – Exemple d’architecture d’un réseau local : ( voir livre 50 et présentation PPT d’un lycée) 19/02/13 13
  • 14. 3 – LES PRINCIPAUX TYPES DE RESEAUX On rencontre 2 types de réseau : le réseau poste à poste Le réseau avec serveur dédié 19/02/13 14
  • 15. A - LE RESEAU POSTE à POSTE Client et serveur Imprimante partagée Principe : chaque poste peut mettre ses ressources à la disposition du réseau (il joue le rôle de SERVEUR) et bénéficier des ressources des autres postes (il est alors CLIENT) 19/02/13 15
  • 16. B - LE RESEAU AVEC SERVEUR DEDIE Imprimante serveur SERVEUR CLIENTS 19/02/13 16
  • 17. Principe du client-serveur Qui suis-je ? Où suis-je ? Certa © Le terme serveur fait référence à tout processus qui reçoit une demande de service venant d'un client via le réseau, traite cette demande et renvoie le résultat au demandeur (le client). 19/02/13 17
  • 18. Poste à poste ou Client / Serveur ? Le Client/Serveur exige un système d’exploitation réseau qui permet à l’administrateur (1 seul par réseau) de gérer de façon centrale toutes les composantes du réseau :  Configuration des stations  Définition des comptes et des groupes d’utilisateurs  Permissions accordées aux groupes et aux utilisateurs 19/02/13 18
  • 19. COMMENT LES RESEAUX SONT-ILS INTERCONNECTES ? On distingue : La TOPOLOGIE PHYSIQUE La TOPOLOGIE LOGIQUE 19/02/13 19
  • 20. LES TOPOLOGIES PHYSIQUES C’est la façon dont les ordinateurs sont matériellement interconnectés : 1. Topologie en bus 2. Topologie en étoile 3. Topologie en anneau 19/02/13 20
  • 21. 1 - LA TOPOLOGIE EN BUS solution peu onéreuse qui peut fournir de très bons débits si peu d'ordinateurs sont connectés. Les stations ne captent que les informations qui leur sont destinées mais leur accès est aléatoire. Si un ordinateur tombe en panne, la communication est coupée et le réseau ne fonctionne plus. Très simple, les stations Si plusieurs ordinateurs transmettent sont directement reliées une information en même temps, risques de "collisions" dans les à un câble (média) dont communications et les ordinateurs chaque extrémité est sont donc obligés de réemettre les informations. La vitesse de terminée par un bouchon transmission des informations peut 19/02/13 ou terminateur. 21 donc chuter.
  • 22. LA TOPOLOGIE EN BUS ou 10BASE2 Le média utilisé est un câble coaxial fin (fil de cuivre) . Débit : 10 Mbits/s Longueur : 185 m max Sensible aux perturbations électro- magnétiques 19/02/13 22
  • 23. 2 - LA TOPOLOGIE EN ETOILE L'absence ou le non fonctionnement d'un ordinateur périphérique du réseau, n'influe pas sur le bon fonctionnement du réseau. L'élément central étant "intelligent" et ne répétant l'information qu'au bon destinataire d'un message, l'encombrement du réseau par des "réemissions" devient très Les stations sont reliées à un faible, et les performances du concentrateur ou hub, réseau sont préservées quel que élément passif, soit le nombre d'ordinateurs connectés. situé au centre du réseau qui Si l'ordinateur ou l'élément central se charge de répéter à tombe en panne, le réseau ne tous les ordinateurs les fonctionne plus. 19/02/13 23
  • 24. LA TOPOLOGIE EN ETOILE 10BaseT Le média utilisé est un fil de cuivre à paires torsadées (cat3). Prise RJ 45 Débit : 10 Mbits/s Longueur : 100 m max Sensible aux perturbations électro- magnétiques 19/02/13 24
  • 25. LA TOPOLOGIE EN ETOILE 100BaseTX Le média utilisé est un fil de cuivre à paires torsadées (cat 5). Débit : 100 Mbits/s Longueur : 100 m max Sensible aux perturbations électro- magnétiques 19/02/13 25
  • 26. LA TOPOLOGIE EN ETOILE 100BaseF Le média utilisé est la fibre optique Débit : 155 Mbits/s à 10 Gbits/s Longueur : pas de max Insensible aux perturbations électro- magnétiques 19/02/13 26
  • 27. 3 - LA TOPOLOGIE EN ANNEAU  La circulation de l’information est unidirectionnelle  Elle peut se faire vers plusieurs postes.  Cette architecture est souvent utilisée pour connecter les Macintosh  Les temps de réponse sont assez Les ordinateurs sont reliés par un long câble formant une boucle et utilisent  La défaillance d’un poste de un jeton qui tourne en permanence travail bloque l’ensemble du sur le câble pour communiquer. réseau Lorsqu’ils ont besoin d’envoyer une information, ils capturent le jeton, placent un message dessus et le renvoient à l’ordinateur destinataire qui le 19/02/13 libère ensuite. 27
  • 28. Médias : synthèse Type Distance Débit Perte Coût câble maxi Coaxial fin 185 m 10 Mb/s Moyenne Moyen Paire torsadée non 100 m 10 Mb/s Élevée Faible blindée (cat 3) Paire torsadée 100 m 100 Mb/s Moyenne Faible blindée (cat 5) Jusqu’à Fibre optique 10 km Nulle Très élevé 10 Gb/s 19/02/13 28
  • 29. Quelle topologie physique choisir ? 2 critères à retenir :  Les besoins actuels  Les perspectives d’évolution 19/02/13 29
  • 30. Les topologies logiques ou Comment les ordinateurs partagent-ils des données ? La topologie logique décrit la façon dont les signaux sont transmis d’une machine à l’autre. 2 catégories : Ethernet Token ring 19/02/13 30
  • 31. Quels signaux ? Pour circuler sur les lignes téléphoniques, les données sont converties par un MODEM en signaux sonores découpés en petits morceaux : les PAQUETS. 19/02/13 31
  • 32. L’empaquetage Les données sont scindées en petites parts égales pour être transmises plus rapidement. L’empaquetage attribue aussi à chaque paquet :  Une adresse source  Une adresse de destination  Un n° de séquence  Une clé de contrôle 19/02/13 32
  • 33. La topologie Ethernet (norme IEEE 802.3, 1973) Tous les ordinateurs dialoguent sur un même segment de réseau appelé : le domaine de collision. Un poste qui veut émettre écoute le segment avant d’envoyer ses paquets sur tout le réseau. 19/02/13 33
  • 34. Les collisions Et si 2 postes émettent en même temps ?  Plus le nombre de collisions est élevé, plus le débit des communications ralentit. La topologie Ethernet s’applique aux réseaux en BUS ou en ETOILE. 19/02/13 34
  • 35. La topologie Token ring ou Anneau à jeton (norme IEEE 802.5, 1985) Un paquet spécial, le jeton, circule sur le réseau. L’ordinateur qui veut émettre s’en accapare pour qu’il transporte ses données. Token ring concerne la topologie en anneau Cette architecture est souvent utilisée pour connecter les Macintosh 35 19/02/13
  • 36. Les deux notions de base 1. L'adressage : vu la multitude d‘ordinateurs reliés, il est obligatoire de définir un système d'identification cohérent au sein du réseau afin de différentier les équipements terminaux. Deux types possibles d'adressage au sein d'un réseau dont possibles :  L’adressage physique qui est lié à la localisation c'est à dire au commutateur sur lequel est connecté l'équipement.  L’adressage logique qui est totalement décorrélé de la localisation 19/02/13 36
  • 37. Les deux notions de base 2. Le routage : c’est la détermination d'un chemin permettant d'orienter à travers le réseau des paquets d’informations vers le destinataire en fonction de son adresse.  Plusieurs chemins possibles existent.  Trouver le meilleur chemin peut avoir plusieurs significations : le moins coûteux pour l'opérateur, pour le client, le plus rapide, le plus sûr,… 19/02/13 37
  • 38. Les métiers « réseaux » Voir informations sur site 01net.com : Ingénieur réseau Technicien micro/réseau/messagerie 19/02/13 38
