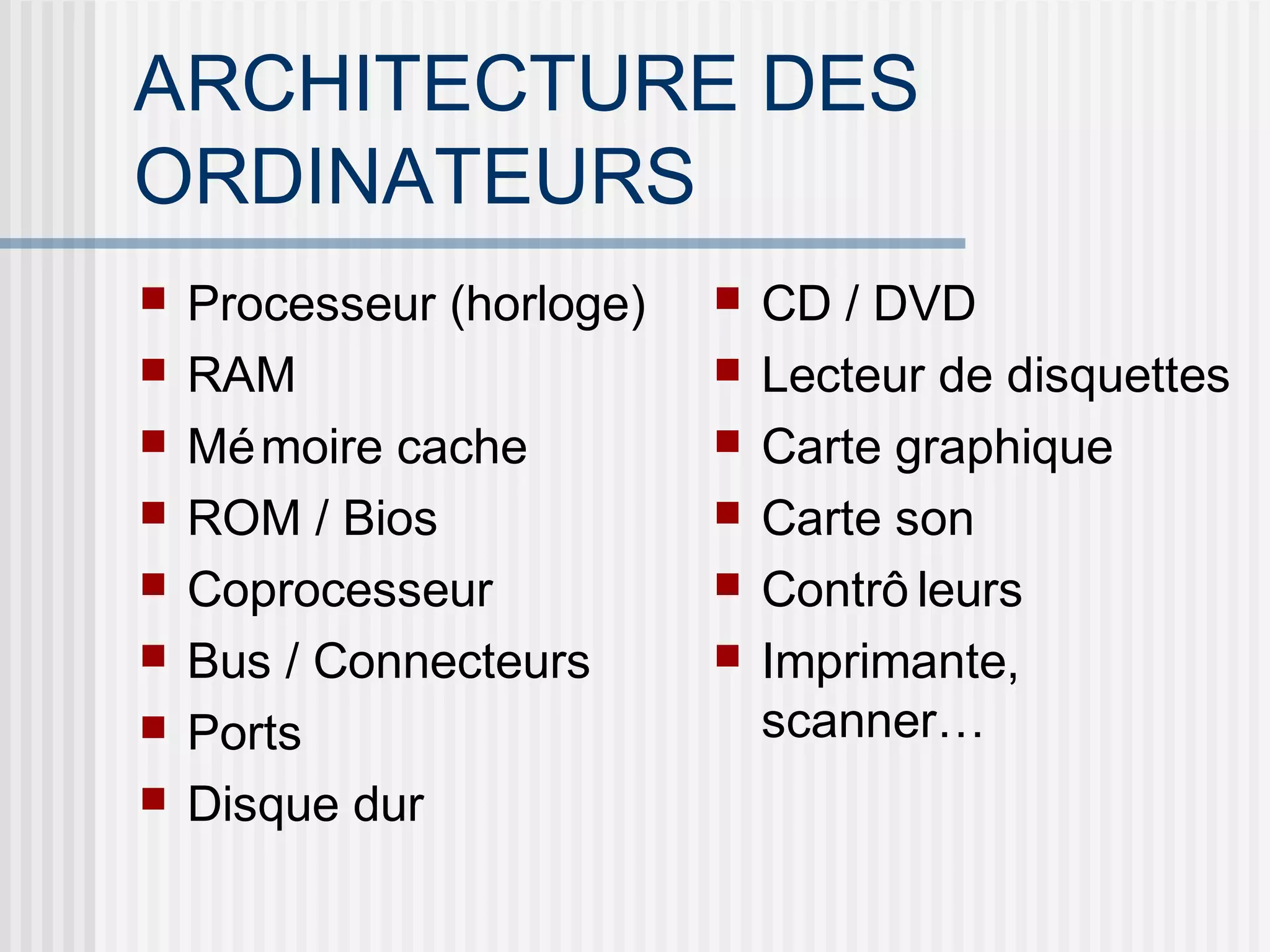

1. ARCHITECTURE DES
ORDINATEURS








Processeur (horloge)
RAM
Mé moire cache
ROM / Bios
Coprocesseur
Bus / Connecteurs
Ports
Disque dur






CD / DVD
Lecteur de disquettes
Carte graphique
Carte son
Contrô leurs
Imprimante,
scanner…

2. L’UNITE CENTRALE

3. LE MICROPROCESSEUR

Motorola, AMD, Intel…

Le « cœur » du systè me

Gè re et contrô le toutes les
opé rations

Horloge 3GHz
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.

4. MEMOIRE VIVE (RAM)

Random Access Memory

Stocke donné es et programmes pendant
l’utilisation, distribue aux diffé rents « organes »

512 Mo

Temps d’accè s: 60 ns
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.

5. BUS ET CONNECTEURS

Bus: cordon de communication entre le
processeur et les « organes »

Connecteur: permet de connecter le BUS
aux « organes »

Standards: PCI, ISA, AGP

6. CARTE MERE
La pièce essentielle. Elle contient:
•Le microprocesseur
•La RAM
•Le coprocesseur : processeur « sous-traitant »,
aide le processeur pour les calculs
•La mémoire cache : accès très rapide (15ns) ;
512ko
•BIOS: contient les instructions nécessaires au
démarrage de l’ordinateur

7. QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.

8. DISQUE DUR

Stocke et ordonne
les donné es

Piloté par la carte
mè re ou par une
carte contrô leur

Environ 100Go
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.

9. LES PORTS
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
•Parallèle (octet par octet)débit faible
•Série (bit par bit)-débit
faible
•USB (série)-débit élevé
•Firewire (série)-débit très
élevé
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.

10. PERIPHERIQUES

11. CARTE GRAPHIQUE

Gè re les communications entre le
processeur et l’é cran

Mé moire 128 / 256Mo

Conversion numé rique / analogique

Sorties VGA, té lé …

Entré es

12. CARTE SON

Gè re les entré es et sorties de signaux
sonores

Entré es micros…

Sorties casque…

Conversion analogique / numé rique

13. AUTRES PERIFERIQUES

Ecrans (diagonale, en pouces)

Lecteur CD / DVD

Cartes « contrô leur »

Lecteur de disquette

Imprimante

….
