Ce document décrypte le fonctionnement d'un réseau d'établissement, en détaillant ses composants, protocoles de communication et architectures. Il aborde également l'importance des serveurs pour gérer les informations et les accès au réseau, ainsi que les rôles spécifiques des utilisateurs tels que l'administrateur et les enseignants. Enfin, des concepts tels que l'intranet, l'extranet et l'internet sont expliqués dans le contexte de l'établissement.

1. Un réseau d’établissement
Thierry LAURENT
tlaurent@ac-reims.fr
Lycée Libergier – Reims
2006-2007

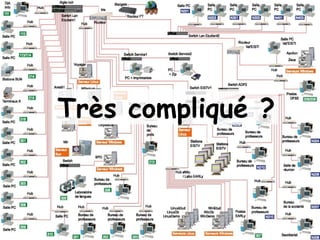

2. Très compliqué ?

3. Un réseau est un ensemble de
machines interconnectées dans les buts
suivants :
Partager des fichiers
Communiquer entre les machines et entre les utilisateurs
Avoir une unicité de l'information (base de données)
Délocaliser les utilisateurs
Partager des équipements (imprimantes)
Thierry LAURENT - Lycée Libergier - Reims

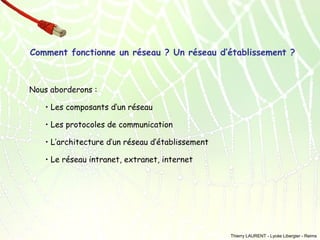

4. Comment fonctionne un réseau ? Un réseau d’établissement ?
Nous aborderons :
• Les composants d’un réseau
• Les protocoles de communication
• L’architecture d’un réseau d’établissement
• Le réseau intranet, extranet, internet
Thierry LAURENT - Lycée Libergier - Reims

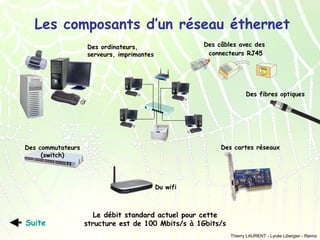

5. Les composants d’un réseau éthernet
Des câbles avec des
connecteurs RJ45
Des ordinateurs,
serveurs, imprimantes
Des fibres optiques
Des cartes réseaux
Des commutateurs
(switch)
Du wifi
Suite
Le débit standard actuel pour cette
structure est de 100 Mbits/s à 1Gbits/s
Thierry LAURENT - Lycée Libergier - Reims

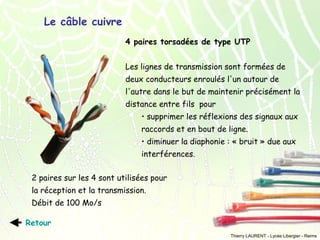

6. Le câble cuivre
4 paires torsadées de type UTP
Les lignes de transmission sont formées de
deux conducteurs enroulés l'un autour de
l'autre dans le but de maintenir précisément la
distance entre fils pour
• supprimer les réflexions des signaux aux
raccords et en bout de ligne.
• diminuer la diaphonie : « bruit » due aux
interférences.
2 paires sur les 4 sont utilisées pour
la réception et la transmission.
Débit de 100 Mo/s
Retour
Thierry LAURENT - Lycée Libergier - Reims

7. Retour

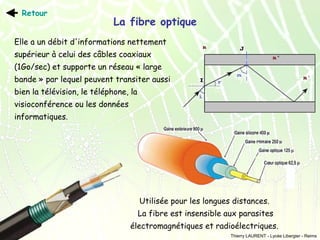

La fibre optique
Elle a un débit d'informations nettement
supérieur à celui des câbles coaxiaux
(1Go/sec) et supporte un réseau « large
bande » par lequel peuvent transiter aussi
bien la télévision, le téléphone, la
visioconférence ou les données
informatiques.
Utilisée pour les longues distances.
La fibre est insensible aux parasites
électromagnétiques et radioélectriques.
Thierry LAURENT - Lycée Libergier - Reims

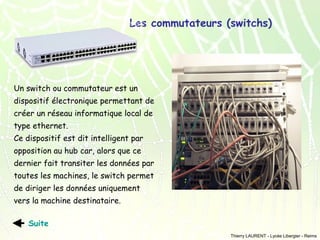

8. Les commutateurs (switchs)
Un switch ou commutateur est un
dispositif électronique permettant de
créer un réseau informatique local de
type ethernet.
Ce dispositif est dit intelligent par
opposition au hub car, alors que ce
dernier fait transiter les données par
toutes les machines, le switch permet
de diriger les données uniquement
vers la machine destinataire.
Suite
Thierry LAURENT - Lycée Libergier - Reims

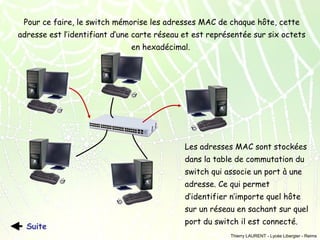

9. Pour ce faire, le switch mémorise les adresses MAC de chaque hôte, cette
adresse est l’identifiant d’une carte réseau et est représentée sur six octets
en hexadécimal.
Les adresses MAC sont stockées
dans la table de commutation du
switch qui associe un port à une
adresse. Ce qui permet
d’identifier n’importe quel hôte
sur un réseau en sachant sur quel
Suite
port du switch il est connecté.
Thierry LAURENT - Lycée Libergier - Reims

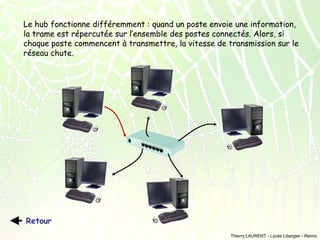

10. Le hub fonctionne différemment : quand un poste envoie une information,
la trame est répercutée sur l’ensemble des postes connectés. Alors, si
chaque poste commencent à transmettre, la vitesse de transmission sur le
réseau chute.
Retour
Thierry LAURENT - Lycée Libergier - Reims

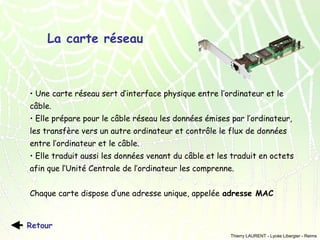

11. La carte réseau
• Une carte réseau sert d’interface physique entre l’ordinateur et le
câble.
• Elle prépare pour le câble réseau les données émises par l’ordinateur,
les transfère vers un autre ordinateur et contrôle le flux de données
entre l’ordinateur et le câble.
• Elle traduit aussi les données venant du câble et les traduit en octets
afin que l’Unité Centrale de l’ordinateur les comprenne.
Chaque carte dispose d’une adresse unique, appelée adresse MAC
Retour
Thierry LAURENT - Lycée Libergier - Reims

12. Le wifi
Réseau sans fil à la norme 802.11 qui permet de
relier des ordinateurs portables, des pc, des
assistants personnels ou même des périphériques
à une liaison haut débit .
Débit de 11 Mbit/s en 802.11b à 54 Mbit/s en 802.11a/g
Retour
Thierry LAURENT - Lycée Libergier - Reims

13. Construction du réseau
→ Le réseau poste à poste
→ Le réseau en étoile
Thierry LAURENT - Lycée Libergier - Reims

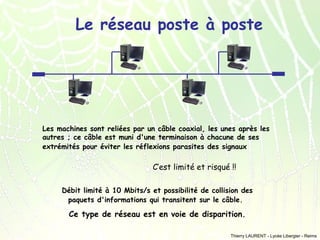

14. Le réseau poste à poste
Les machines sont reliées par un câble coaxial, les unes après les
autres ; ce câble est muni d'une terminaison à chacune de ses
extrémités pour éviter les réflexions parasites des signaux
C’est limité et risqué !!
Débit limité à 10 Mbits/s et possibilité de collision des
paquets d'informations qui transitent sur le câble.
Ce type de réseau est en voie de disparition.
Thierry LAURENT - Lycée Libergier - Reims

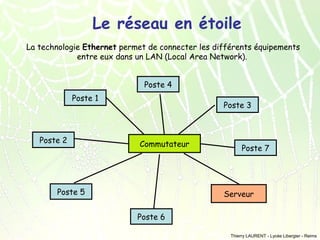

15. Le réseau en étoile
La technologie Ethernet permet de connecter les différents équipements
entre eux dans un LAN (Local Area Network).
Poste 4
Poste 1
Poste 2
Poste 3
Commutateur
Poste 5
Poste 7
Serveur
Poste 6
Thierry LAURENT - Lycée Libergier - Reims

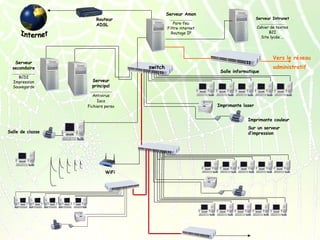

16. Serveur Amon
Routeur
ADSL
Pare-feu
Filtre internet
Routage IP
__________________
Cahier de textes
B2I
Site lycée ...
Vers le réseau
Serveur
secondaire
switch
________________
BCDI
Impression
Sauvegarde
Serveur Intranet
________________
Salle informatique
administratif
Serveur
principal
________________
Antivirus
Iaca
Fichiers perso
Imprimante laser
Imprimante couleur
Sur un serveur
d’impression
Salle de classe
WiFi

17. En général on trouve des architectures du type
client/serveur.
Les postes clients envoient des requêtes au serveur
qui retourne une réponse.
Client 1
Requête
Réponse
Serveur
Client 2
Mais comment communique une machine ? Quelle est l’utilité d’un serveur ?
Thierry LAURENT - Lycée Libergier - Reims

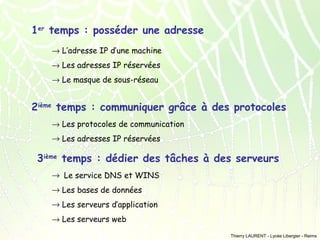

18. 1er temps : posséder une adresse
→ L’adresse IP d’une machine
→ Les adresses IP réservées
→ Le masque de sous-réseau
2ième temps : communiquer grâce à des protocoles
→ Les protocoles de communication
→ Les adresses IP réservées
3ième temps : dédier des tâches à des serveurs
→ Le service DNS et WINS
→ Les bases de données
→ Les serveurs d’application
→ Les serveurs web
Thierry LAURENT - Lycée Libergier - Reims

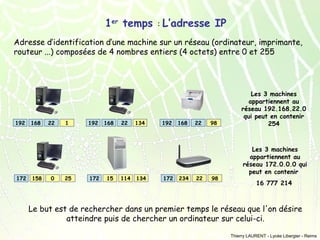

19. 1er temps : L’adresse IP
Adresse d’identification d’une machine sur un réseau (ordinateur, imprimante,
routeur ...) composées de 4 nombres entiers (4 octets) entre 0 et 255
192
172
168
158
22
0
1
25
192
172
168
15
22
114
134
134
192
172
168
234
22
22
98
98
Les 3 machines
appartiennent au
réseau 192.168.22.0
qui peut en contenir
254
Les 3 machines
appartiennent au
réseau 172.0.0.0 qui
peut en contenir
16 777 214
Le but est de rechercher dans un premier temps le réseau que l'on désire
atteindre puis de chercher un ordinateur sur celui-ci.
Thierry LAURENT - Lycée Libergier - Reims

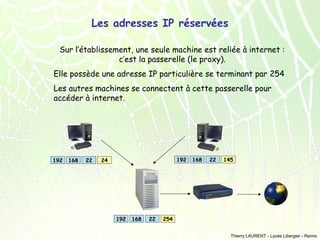

20. Les adresses IP réservées
Sur l’établissement, une seule machine est reliée à internet :
c’est la passerelle (le proxy).
Elle possède une adresse IP particulière se terminant par 254
Les autres machines se connectent à cette passerelle pour
accéder à internet.
192
168
22
192
24
192
168
22
168
22
145
254
Thierry LAURENT - Lycée Libergier - Reims

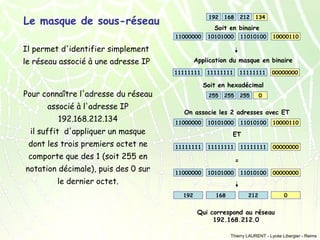

21. Le masque de sous-réseau
192
168
212
134
Soit en binaire
11000000
10101000
11010100
10000110
Il permet d'identifier simplement
le réseau associé à une adresse IP
Application du masque en binaire
11111111
192.168.212.134
il suffit d'appliquer un masque
dont les trois premiers octet ne
comporte que des 1 (soit 255 en
notation décimale), puis des 0 sur
le dernier octet.
11111111
00000000
Soit en hexadécimal
Pour connaître l'adresse du réseau
associé à l'adresse IP
11111111
255
255
255
0
On associe les 2 adresses avec ET
11000000
10101000
11010100
10000110
ET
11111111
11111111
11111111
00000000
=
11000000
10101000
11010100
00000000
192
168
212
0
Qui correspond au réseau
192.168.212.0
Thierry LAURENT - Lycée Libergier - Reims

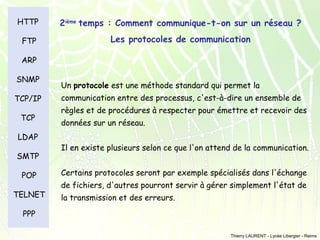

22. HTTP
2ième temps : Comment communique-t-on sur un réseau ?
FTP
Les protocoles de communication
ARP
SNMP
TCP/IP
TCP
LDAP
SMTP
POP
TELNET
Un protocole est une méthode standard qui permet la
communication entre des processus, c'est-à-dire un ensemble de
règles et de procédures à respecter pour émettre et recevoir des
données sur un réseau.
Il en existe plusieurs selon ce que l'on attend de la communication.
Certains protocoles seront par exemple spécialisés dans l'échange
de fichiers, d'autres pourront servir à gérer simplement l'état de
la transmission et des erreurs.
PPP
Thierry LAURENT - Lycée Libergier - Reims

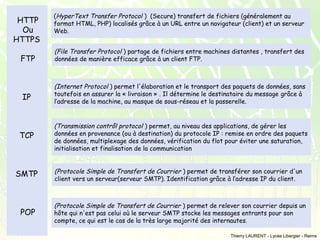

23. HTTP
Ou
HTTPS
FTP
(HyperText Transfer Protocol ) (Secure) transfert de fichiers (généralement au
format HTML, PHP) localisés grâce à un URL entre un navigateur (client) et un serveur
Web.
(File Transfer Protocol ) partage de fichiers entre machines distantes , transfert des
données de manière efficace grâce à un client FTP.
IP
(Internet Protocol ) permet l'élaboration et le transport des paquets de données, sans
toutefois en assurer la « livraison » . Il détermine le destinataire du message grâce à
l’adresse de la machine, au masque de sous-réseau et la passerelle.
TCP
(Transmission contrôl protocol ) permet, au niveau des applications, de gérer les
données en provenance (ou à destination) du protocole IP : remise en ordre des paquets
de données, multiplexage des données, vérification du flot pour éviter une saturation,
initialisation et finalisation de la communication
SMTP
(Protocole Simple de Transfert de Courrier ) permet de transférer son courrier d'un
client vers un serveur(serveur SMTP). Identification grâce à l’adresse IP du client.
POP
(Protocole Simple de Transfert de Courrier ) permet de relever son courrier depuis un
hôte qui n'est pas celui où le serveur SMTP stocke les messages entrants pour son
compte, ce qui est le cas de la très large majorité des internautes.
Thierry LAURENT - Lycée Libergier - Reims

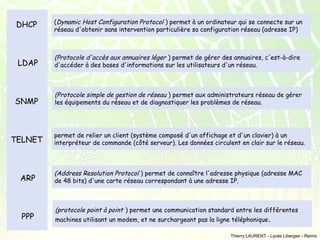

24. DHCP
(Dynamic Host Configuration Protocol ) permet à un ordinateur qui se connecte sur un
réseau d'obtenir sans intervention particulière sa configuration réseau (adresse IP)
LDAP
(Protocole d'accès aux annuaires léger ) permet de gérer des annuaires, c'est-à-dire
d'accéder à des bases d'informations sur les utilisateurs d'un réseau.
SNMP
(Protocole simple de gestion de réseau ) permet aux administrateurs réseau de gérer
les équipements du réseau et de diagnostiquer les problèmes de réseau.
TELNET
permet de relier un client (système composé d'un affichage et d'un clavier) à un
interpréteur de commande (côté serveur). Les données circulent en clair sur le réseau.
ARP
(Address Resolution Protocol ) permet de connaître l'adresse physique (adresse MAC
de 48 bits) d'une carte réseau correspondant à une adresse IP.
PPP
(protocole point à point ) permet une communication standard entre les différentes
machines utilisant un modem, et ne surchargeant pas la ligne téléphonique .
Thierry LAURENT - Lycée Libergier - Reims

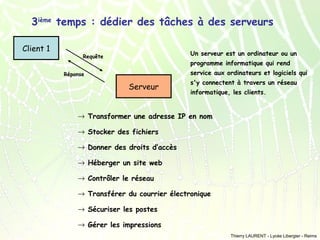

25. 3ième temps : dédier des tâches à des serveurs
Client 1
Un serveur est un ordinateur ou un
Requête
programme informatique qui rend
service aux ordinateurs et logiciels qui
Réponse
Serveur
s'y connectent à travers un réseau
informatique, les clients.
→ Transformer une adresse IP en nom
→ Stocker des fichiers
→ Donner des droits d’accès
→ Héberger un site web
→ Contrôler le réseau
→ Transférer du courrier électronique
→ Sécuriser les postes
→ Gérer les impressions
Thierry LAURENT - Lycée Libergier - Reims

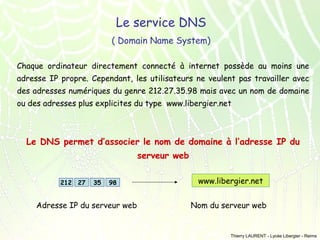

26. Le service DNS
( Domain Name System)
Chaque ordinateur directement connecté à internet possède au moins une
adresse IP propre. Cependant, les utilisateurs ne veulent pas travailler avec
des adresses numériques du genre 212.27.35.98 mais avec un nom de domaine
ou des adresses plus explicites du type www.libergier.net
Le DNS permet d’associer le nom de domaine à l’adresse IP du
serveur web
212 27
35
98
Adresse IP du serveur web
www.libergier.net
Nom du serveur web
Thierry LAURENT - Lycée Libergier - Reims

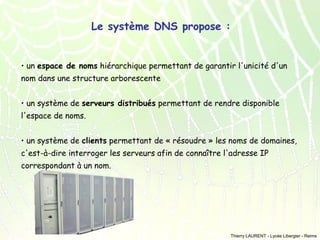

27. Le système DNS propose :
• un espace de noms hiérarchique permettant de garantir l'unicité d'un
nom dans une structure arborescente
• un système de serveurs distribués permettant de rendre disponible
l'espace de noms.
• un système de clients permettant de « résoudre » les noms de domaines,
c'est-à-dire interroger les serveurs afin de connaître l'adresse IP
correspondant à un nom.
Thierry LAURENT - Lycée Libergier - Reims

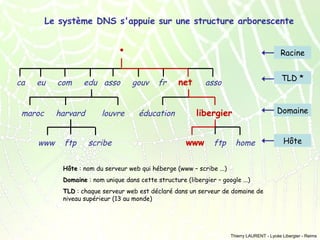

28. Le système DNS s'appuie sur une structure arborescente
•
ca
eu
maroc
www
com
edu asso
harvard
ftp
louvre
scribe
Racine
gouv
fr
éducation
net
TLD *
asso
Domaine
libergier
www
ftp
home
Hôte
Hôte : nom du serveur web qui héberge (www – scribe ...)
Domaine : nom unique dans cette structure (libergier – google ...)
TLD : chaque serveur web est déclaré dans un serveur de domaine de
niveau supérieur (13 au monde)
Thierry LAURENT - Lycée Libergier - Reims

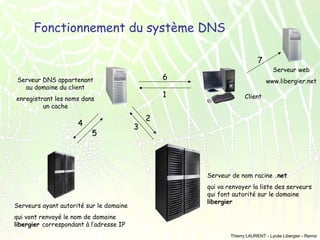

29. Fonctionnement du système DNS
7
6
Serveur DNS appartenant
au domaine du client
1
enregistrant les noms dans
un cache
4
5
3
Serveur web
www.libergier.net
Client
2
Serveur de nom racine .net
Serveurs ayant autorité sur le domaine
qui va renvoyer la liste des serveurs
qui font autorité sur le domaine
libergier
qui vont renvoyé le nom de domaine
libergier correspondant à l’adresse IP
Thierry LAURENT - Lycée Libergier - Reims

30. Le service WINS
(Windows Internet Naming Service )
Service Windows NT qui gère une base de données de noms d’hôtes et de leur
adresse IP. Les hôtes, lors de leur initialisation (s’ils sont clients WINS), se
déclarent à leur serveur WINS en leur envoyant leur nom d’hôte et leur
adresse IP. Lorsqu’un autre hôte a besoin de résoudre un mappage, il s’adresse
à son serveur WINS en lui adressant le nom d’hôte cible, le serveur WINS lui
renvoyant l’adresse IP correspondante
Le WINS permet d’associer le nom de la machine à l’adresse IP
192 168 22 112
Adresse IP de la machine
C121P01
Nom de la machine
Thierry LAURENT - Lycée Libergier - Reims

31. La base de données
Base de
données
Une base de données est une entité
dans laquelle il est possible de stocker
des données de façon structurée et
avec le moins de redondance possible.
Ces
données
doivent
pouvoir
Serveur
être
utilisées par des programmes, par des
utilisateurs différents. Ainsi, la notion
de base de données est généralement
couplée à celle de réseau, afin de
pouvoir
mettre
en
commun
ces
informations, d'où le nom de base.
Clients
SGBD courantes : Oracle, MySQL, Filemaker, Access, SQL Serveur ...
Thierry LAURENT - Lycée Libergier - Reims

32. Le serveur principal : un serveur d’applications
Interne au réseau de l’établissement
Antivirus
• Droits et restrictions pour les utilisateurs
Contrôle tous les
utilisateurs et
tous les
ordinateurs
• Répertoires personnels sécurisés
• Répertoires partagés pour la classe
• Distribution de devoirs
WINS
DNS
Thierry LAURENT - Lycée Libergier - Reims

33. Le serveur secondaire : un serveur d’applications
Interne au réseau de l’établissement
Sauvegarde des données
Gestion des impressions
essentielles du serveur
principal
Thierry LAURENT - Lycée Libergier - Reims

34. Le serveur Amon : un pare-feu
Interne au réseau de l’établissement
Amon permet de partager la sortie internet en toute sécurité
Il s’intercale entre internet et le réseau privé
→ Filtrage de site
→ Suivi de la navigation web
→ Service de cache web
→ Statistiques hebdomadaires
→ Routage
→ Filtrage IP
→ Détection d’attaque
Suite d’applications libres GNU/Linux
C’est un proxy amélioré
Thierry LAURENT - Lycée Libergier - Reims

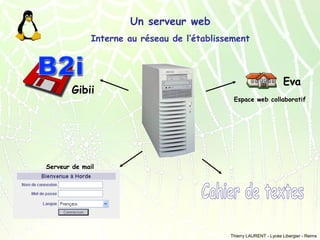

35. Un serveur web
Interne au réseau de l’établissement
Gibii
Eva
Espace web collaboratif
Serveur de mail
Thierry LAURENT - Lycée Libergier - Reims

36. Un serveur web
Interne au réseau académique
http://www.ac-reims.fr
→ Espace partagée
→ Liste de diffusion
→ Ressources académiques
→ Spinoo : moteur de recherche inter-académique
→ Bureau virtuel
→ Serveur de courriers
Thierry LAURENT - Lycée Libergier - Reims

37. Intranet - Extranet - Internet
Un ensemble de services internet
Thierry LAURENT - Lycée Libergier - Reims

38. Et pour finir
Dans un établissement
Qui fait quoi ?
Personne ressource
• Gestion des bureaux
• Gestion des restrictions
• Maintenance du matériel
• Assistance aux utilisateurs
L’administrateur réseau
• Gestion les serveurs
• Création des comptes pour
chaque utilisateur
Le prof
• Distribution des devoirs
• Interdit ou autorise
une application
L’élève
• Accès à son répertoire
• Il fait ce qu’on lui demande !
Thierry LAURENT - Lycée Libergier - Reims

39. Quand rien ne va, l’administrateur est un incompétent
Quand tout fonctionne, l’administrateur est un fainéant
Soyez compréhensif !
Thierry LAURENT - Lycée Libergier - Reims

40. Dans l’académie
Qui fait quoi ?
Responsable de zone
• Assistance technique sur les établissements
• Formation des administrateurs et des utilisateurs
• Informations sur les préconisations académiques
Datice
• Formation des responsables de zone
• Veille technologique
• Définition des solutions techniques sur l’académie
• Développement d’applications spécifiques (IACA par ex.)
• Mise en lignes de ressources pédagogiques sur le serveur académique.
Thierry LAURENT - Lycée Libergier - Reims
